10KV电缆线路典设整理资料

前言福建省电力公司根据全省各地区经济发展和配电网现状,遵循“安全、经济、实用、适度超前”的原则，特组织编制了《福建省电力公司10KV配电及业扩工程典型设计10KV配电站房设施部分》图册。

本图册由福州汇创电力勘测设计有限公司承接设计，经全省各市县供电公司技术专家多次认真的审查讨论，最终定稿编印，在此谨向所有参与本图集设计、审定人员表示衷心的感谢。

福建省电力公司10KV配电站房设施工程典型设计工作组牵头单位：福建省电力公司营销部成员单位：福州汇创电力勘测设计有限公司成员：刘升陈石川周小燕陈淑芝温周项何晓兰设计总工程师：周小燕校核：周小燕陈俊峰李映红编写：陈淑芝温周项何晓兰编著者2007.0510kV配电站房设施总体说明1. 概述1.1本图集界定为初步设计阶段,其目的是：1.1.1 全省规范设计、统一标准、方便运行维护、方便设备招标、提高质量、降低造价、缩短工期，提升服务水平,实现总体效益最大化；1.1.2 用户可根据各供电单位批准的供电方案及自身资金情况、土地面积、管理水平、建筑风格从菜单中选出适合本单位的一种配电站设计图纸；1.1.3 用于常规10kV配电站房施工设计本体部分的套用，以简化工程设计及施工设计审查。

但在具体工程套用本图集时，仍然需要委托有相应资质的设计单位承担工程设计，在套用过程中，应该验证配电工程所接入电网的系统条件、确认建设规模、总平面与所址环境的协调（包括进出线方向、进所道路、上下水、通风环境条件等等）、根据工程设计确定的工程量编制工程概预算。

1.2 主要设计方案说明本单元典型设计按七卷进行分类第一卷：10kV带计量配电站房10kV侧电气图纸；第二卷：10kV不带计量配电站房10kV侧电气图纸；第三卷：10kV带计量配电站房主变及0.4kV侧电气图纸；第四卷：10kV不带计量配电站房主变及0.4kV侧电气图纸第五卷: 10kV配电站房典型方案示例第六卷: 10KV箱式变电站电气图纸第七卷：配电箱及电度表箱电气图纸本单元按开关柜柜型及变压器种类的不同进行细化分类形成各典型菜单图纸。

10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。

2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。

3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。

3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。

10kV和380/220V架空配电线路典型设计（修订版）国家电网公司基建部二○○六年九月目录1、10kV架空配电线路典型设计技术导则 (1)2、380/220V架空配电线路典型设计技术导则 (13)国家电网公司10kV架空配电线路典型设计技术导则1、主要设计标准、规程规范GB 50052-1995 供配电系统设计规范GB 50061-1997 66kV及以下架空电力线路设计规范DL/T 5231-2001 农村电网建设与改造技术导则DL/T 599-2005 城市中低压配电网改造技术导则DL/T 499－2001农村低压电力技术规程DL/T 601—1996 架空绝缘配电线路设计技术规程DL/T 621-1997 交流电气装置的接地GB 50010-2003 混凝土结构设计规范GB 396-19954 环形钢筋混凝土电杆GB4623-1994 环形预应力混凝土电杆DL/T 5130-2001 架空送电线路钢管杆设计技术规定DL/T 5154-2002 架空送电线路杆塔结构设计技术规定DL/T5220-2005 10kV及以下架空配电线路设计技术规程以上设计标准、规程规范若有新的版本，按新版本执行。

2、典型设计的分类和设计分工2.1 气象区根据各网省公司报送的技术导则，经合理归并，并参照现行有关标准和规程规范的典型气象区，国家电网公司10kV架空配电线路典型设计的气象区见表1。

表1 国家电网公司10kV架空配电线路典型设计气象区2.2 设计分工编制国家电网公司10kV及380/220V架空配电线路典型设计的单位有：1、江苏南通电力设计院（简称南通院）；2、浙江金华设计院（简称金华院）；3、福建三明电力勘察设计所（简称三明院）；4、辽宁大连电力设计院（简称大连院）；5、河北唐山电力勘察设计院（简称唐山院）；6、上海电力设计院有限公司（简称上海院）；7、湖南株洲电力勘测设计科研有限责任公司（简称株洲院）。

施工准备阶段归档资料：关于成立****工程施工项目部的通知各有关单位、部门：为确保****工程的顺利完成，根据《国家电网公司工程施工项目部标准化工作手册》有关规定，成立****工程施工项目部，履行项目管理职责。

其人员组成如下：项目经理：项目副经理项目总工：项目安全员：项目质检员：项目技术员：项目造价员：项目部资料信息员：材料员：综合管理员：特此通知施工单位（章）2016年6月10日注：工程开工前由施工单位下发通知、本项目部不设置的岗位可不填写施工项目部管理人员资格报审表名称：编号：本表一式四份，工程开工前由施工单位填报填报，业主项目部、建设单位、监理项目部各一份，施工项目部存一份。

特殊工种/特殊作业人员报审表工程名称： xxx注本表一式三份，由施工项目部填报，监理项目部一份，施工项目部存二份。

填写、使用说明：1、工程开工前由施工单位填写本表，附证件复印件。

2、特种作业是指电工作业、焊接与热切割作业、企业内机动车辆作业、高处作业、爆破作业、起重机械作业等，特种作业人员必须经过有关政府主管部门培训取证。

3、有效期：填写下一次应复审的年、月、日。

职工体检登记台帐职工缴纳保险登记台帐说明：附投保单原件或复印件安全考试登记台帐填表人：时间：年月日强制性条文实施计划报审表××工程施工强制性条文实施计划**施工单位(章) 2016年6月15日××工程施工强制性条文实施计划审批页批准：项目经理 2016年 6月15日审核：总工 2016年 6月14日编写：技术员 2016年 6月13日样本：为贯彻落实国家电网科〔2009〕642 号关于《输变电工程建设标准强制性条文实施管理规程》通知的要求，强化电力建设贯彻执行国家质量安全法律法规和强制性技术标准力度，确保电力建设工程质量安全，编制强制性条文实施计划应包括如下部分：1、工程概况2、编制目的3、编制依据4、强条实施组织机构5、强制性条文实施措施晋城供电公司10KV、0.4KV配电网工程强制性执行条款样本依据现行规范编制了10KV、0.4KV配电网工程强制性执行条款，请施工单位组织从业人员学习、贯彻、执行。

10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。

2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。

3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。

3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。

典型设计《10kv电缆分册》
《10kv电缆分册》是电力行业中常见的设计手册，涉及到10千伏电缆的安装、使用、维护等方面的内容。

典型的设计手册通常包括以下几个方面的内容：
1. 电缆选型，手册会介绍不同类型的10千伏电缆，包括导体材料、绝缘材料、外护套材料等，以及它们的特性和适用范围。

还会介绍不同型号电缆的技术参数和规格要求。

2. 安装规范，手册会详细描述10千伏电缆的安装要求，包括敷设方式、敷设环境要求、接地要求、连接方式等内容。

还会介绍安装过程中需要注意的事项和常见问题的解决方法。

3. 使用与维护，手册会介绍10千伏电缆的使用注意事项，包括电缆的额定电流、温度、负荷能力等参数的使用限制，以及日常维护保养的方法和周期。

4. 安全标准，手册中通常还包括了相关的安全标准和规范，以确保电缆的安装和使用过程中的安全性。

5. 示意图和案例分析，手册中可能还会包括一些示意图和实际案例分析，以便读者更好地理解和应用手册中的内容。

总的来说，《10kv电缆分册》是一本非常重要的参考书，对于电力行业的从业人员和相关领域的专业人士来说，它包含了关于10千伏电缆的全面而详细的信息，能够指导他们在实际工作中做出正确的决策和操作。

设计说明1.设计依据本设计主要依据的规程、规范有：1.1《66kV及以下架空电力线路设计规范》GB50061-971.2《架空配电线路设计技术规程》SDJ-206-871.3《架空送电线路杆塔结构设计技术规定》DL/T5154-20021.4《环型混凝土电杆》GB396-19941.5《架空送电线路钢管杆设计技术规定》DL/T5130-20011.6《电力设备过电压保护设计技术规程》SDJ7-791.7《送电线路基础设计技术规定》SDGJ62-841.8《农村低压电力技术规程》DL/T499-20011.9《广东省广电集团公司城市中低压配电网建设改造技术导则》2.图集内容2.1杆塔图2.2机电图2.3部件图2.4铁塔基础图2.5铁塔加工图3.气象条件3.1广东省珠江三角洲及沿海地区气象条件3.1.1广东省珠江三角洲及沿海地区气象条件见表一：珠江三角洲及沿海地区气象条件组合表(表一)3.1.2珠江三角洲及沿海地区气象条件的确定应注意以下情况：如果沿海及跨海峡地区风速超过35m/s，使用时要根据实际情况进行验算。

3.2广东省山区气象条件3.2.1广东省山区分为Ⅰ、Ⅱ类气象区，气象条件见表二：山区气象条件组合表(表二)3.2.2山区气象条件的确定还应注意以下情况：山区覆冰超过10mm、风速超过25m/s的特殊情况，使用时要根据实际情况进行验算。

对于当地不同的气象条件，可分别以最大风速和覆冰厚度相对应，选出大致相当的气象条件。

对于相差较大的气象条件，可参照以下定值：a)电杆强度计算大致以aCdLpV2为定值进行参照计算。

其中：a----风速不均匀档距折减系数，取值为：1.0（V＜20m/s），0.85（20m/s≤V＜30m/s），0.75（30m/s≤V＜35m/s），0.7（V≥35m/s）；c----导线风载体型系数，取值为：1.2（d＜0.017m），1.1（d≥0.017m）；d----导线外径或覆冰的计算外径，单位为m；Lp----水平档距，单位为m；V----计算风速，m/s；b)横担强度计算大致以γ3ALV为定值进行参照计算。

10KV架空配电线路典型设计第一章总说明1.1 概述10KV架空配电线路典型设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。

1.2 气象条件典型设计在广泛调研的基础上选取以下A、B、C三种气象条件，见下表。

表1-1 10KV架空配电线路典型设计用气象区1.3 导线选取和使用1.3.1 导线截面的确定（1）10KV架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185、240mm2等多种截面的导线。

（2）同杆架设的380/220V架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185 mm2等多种截面的导线。

（3）使用时应根据各自的需要选择3～４种常用截面的导线，可使杆型选择、施工备料、运行维护得以简化。

1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度（1）出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKLYJ系列交联架空绝缘铝线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。

（2）导线的适用档距是指导线可以使用到的最大档距，实际运用中要结合电杆的使用条件最终确定导线的使用档距。

（3）考虑到绝缘导线多用于城区、乡镇，其适用档距不超过80m。

（4）裸导线最大使用至100m，超过100m的使用档距不在本典型设计考虑的范围之内。

（5）为减少小截面裸导线的断线几率，95mm2及以下的裸导线均采用LGJ钢芯铝绞线。

（6）120mm2及以上的裸导线用于80m及以下使用档距时采用LJ铝绞线，超过80m使用档距时采用LGJ钢芯铝绞线。

（7）95mm2及以上的裸导线用于80m以上使用档距时安全系数取值较用于80m以下使用档距时小。

（8）10KV各气象区导线型号选取、适用档距、安全系数及允许最大直线转角角度详见表1-2。

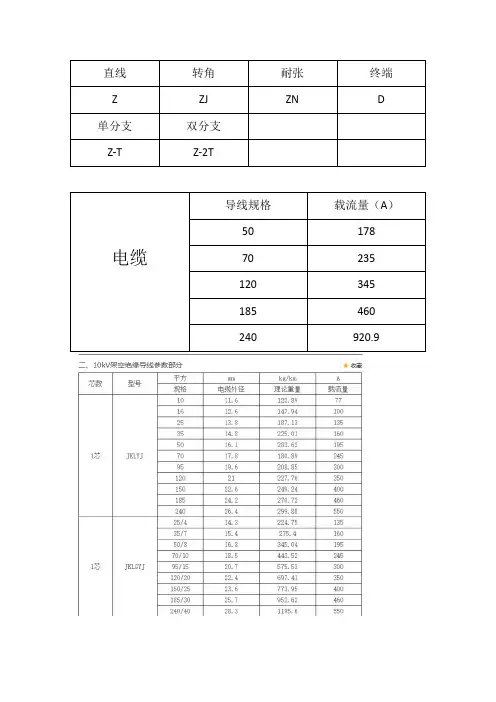

10KV绝缘导线参数表380v/220v绝缘导线参数表JKLGYJ钢芯铝绞线芯交联聚乙烯绝缘架空电缆可用于树线矛盾突出的较大使用档距需求的情况，但未列入现行国家标准，同时其线张力和架线弧垂均较大，故不作为绝缘导线的主要类型推荐使用。

JKLHYJ/Q铝合金芯轻型交联聚乙烯绝缘架空电缆，在少部分地区可用于跨林区等的较大线路档距，但考虑到其他使用范围和生产厂家较少，其结构参数还需要进一步论证。

水泥单杆杆长：10、12、15、18m钢管杆杆长：10、13、16、19、22m12m水泥单杆和10m钢管杆、15m水泥单杆和13m钢管杆、18m水泥单杆和16m钢管杆构成一系列使用。

宅基塔适用于单回线路及双回线路，不考虑同杆架设380v/220v线路。

直线宅基塔按塔高分别为13、15、18，耐张转角宅基塔按塔高分为13、15m。

与10KV同杆架设的380v/220v线路对电杆受力的影响非常大，对直线杆将直接影响其主杆型号的选取，对转角杆将影响其使用角度，选用电杆时要根据有无低压线的实际情况选取。

杆型分段原则：10kv直线水泥单杆中10m杆均与整根杆，不考虑分段;12m杆分为整根杆和法兰组装杆，应根据施工条件选择使用；15m杆分为整根杆、法兰组装杆和焊接组装杆，宜优先选用整根杆或法兰组装杆；18m杆均为法兰组装杆。

组装杆分段长度应根据标准制造长度按需选择。

稍径为190mm的水泥杆基础一般采用原状土掏挖直埋式的基础型式，当水泥杆的倾覆力矩大于基础原状土抗倾覆力矩时应加装卡盘基础，若装卡盘还不能满足要求，可适当加大埋深或按大弯距水泥杆基础型式处理。

根部下压力大于地基允许承载力时应加装底盘基础。

大弯距水泥杆基础，列出套筒无筋式、套筒式、和台阶式三种常用基础型式。

套筒无筋式基础采用人工开挖方式，基础开挖后先用混凝土浇制套筒基础，待基础养护达到混凝土强度的70/100后，将水泥杆插入后进行第二次混凝土浇筑，使水泥杆和基础连接牢固。

第一章总论一、设计依据本工程系根据XXX号《关于XXX》、《XXX审查的意见》及《XXX项目审批表》而进行设计的。

一、设计范围及其说明：本工程设计范围系从XX变电站XX出线构架起至XX终端塔止单回10KV架空配电线路部分本体工程, 线路初设长度为XXXkm,导线型号为LGJ-240/30钢芯铝绞线，线路架设为铁塔及电杆混合架设。

XXX线路“XXX”与“XX交叉口起至“XX”P9开关止为10/0.4kV电缆配电线路。

三、建设单位、施工单位、运行单位和建设期限根据XX所下计划任务书，本工程的建设单位、施工单位、运行单位和建设单位期限如下：建设单位：XXX；施工单位：待定；运行单位：XXX；建设期限：X 年X月至XX年XX月四、主要技术特性（1）工程名称：XX程XX；（2）电压等级：10kV；（3）起迄点：起于XX，迄于XX终端塔止。

（4）线路长度：XXXkm。

（5）回路数：单回路架设；（6）导线型号：采用LGJ-240/30钢芯铝绞线。

（7）设计气象条件：XXⅠ级典型气象区；（8）绝缘水平:耐张绝缘子串：1×2×（XP－7）；跳线绝缘子：1×（P－15M）；直线杆塔中相绝缘子：1×（P－15M）；直线杆塔边相绝缘子：2×（2－210）；(9)相序: 因涉及线路的改造及接入，待施工时由施工单位在施工中落实。

(10)杆塔：采用杆塔混合架设，共用杆塔18基。

(11)基础：电杆采用予制基础,铁塔采用C20现浇混凝土基础。

第二章线路路径一、路径情况说明1、路径走向本线路路径的选择，综合考虑了施工、运行条件，以缩短路径长度为目的，城外走线选择和缓地形，少占农田，不引起交通和机耕的困难,尽可能避开不良地质区域，避开稠密树林为基本原则；城区尽可能避免车辆碰撞，与城镇规划相协调为基本原则。

具体路径走线见“路径平面示意图”;2、沿线地形、地质情况2.1、全线地形地貌线路所经地区地形、地质构造较为简单，地貌单一，主要为粘土构造。

山东电力集团公司农村中低压配电工程改造升级典型设计（中压配电工程）《山东电力集团公司农村中低压配电工程改造升级典型设计》编委会主编：×××副主编：赵宝光刘国生郑西乾成员：李强商峰常建张立新吕尊堂孙振海王占超范宣彪×××××山东电力集团公司配电室部分典型设计工作组牵头单位：潍坊供电公司成员单位：山东青州格鲁科电力咨询设计有限公司成员：张吉春李伟李东王海滨山东电力集团公司变压器台架部分典型设计工作组牵头单位：泰安供电公司成员单位：东平县供电公司新泰市供电公司成员：张勇陈莉崔庆波山东电力集团公司箱变部分典型设计工作组牵头单位：青岛供电公司成员单位：胶州市供电公司胶南市供电公司成员：王宏德赵鹏王焕军郭章迅序1998年开始，全国范围内对农村电网进行了第一、二期农网改造。

在实施农网建设改造过程中，严把设计关，统筹规划，精心设计，经过实践，形成了适合本地特点的设计模式，但是建设标准不统一。

12年过去了，国内外形势发生了很大变化，现代农业迅速发展，家用电器全面进入农村，农村用电量快速增加。

农网改造还有死角，并且部分已改造的电网又出现了不适应问题。

为加快农网改造升级工程的启动和实施，集团公司农电工作部组织有关技术人员，在全面调研的基础上，结合山东农网实际，研究制订了《山东电力集团公司农村中低压配电设施改造升级技术原则（试行）》，明确了我省本次农村中低压配电设施改造升级的总体要求和设计思路，从高压配电线路、高压配电设施、低压配电线路、低压户表、无功优化补偿等方面提出了具体的技术要求和标准，为农村中低压配电网改造升级工程的实施提供了强有力的技术支撑。

按照国网公司在新一轮农网改造升级工作中积极采用“三通一标”的要求，为了及时总结各地的先进设计成果，进一步做好我省农网改造升级工作，统一建设标准，规范工程管理，确保工程质量，以规范指导我省农网改造升级中低压项目的建设工作，我部组织编写了这套《山东电力集团公司农村中低压配电设施改造升级典型设计》，并且在改造工作中推广应用。

10kV配网典型设计说明书一、概述1.设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3新疆电力公司农电工作部委托昌吉电力设计院承担《新疆电力公司10kV及以下农网配电线路典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。

2.主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。

3.基本情况的说明国家电网公司2008年要求网内建设项目，全面应用及推广《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》以下简称“国网典设”。

但受典设内容所限，各单位在实际应用中还存在较大困难。

南方电网公司10kV和35kV标准设计V1.0第六部分 10kV电缆线路第一卷总论1.1 设计依据1.1.1 南方电网公司关于配网工程标准设计的编制原则和指导意见1.1.2 主要设计标准、规程规范：GB12706.3-1991《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆第三部分:交联聚乙烯绝缘电力电缆》GB50003-2001《砌体结构设计规范》GB50007-2010《建筑地基基础设计规范》GB50009-2001《建筑结构荷载规范》GB50010-2010《混凝土结构设计规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB50217-2007《电力工程电缆设计规范》GB50300-2001《建筑工程施工质量验收统一标准》DL/T5221-2005《城市电力电缆设计行业标准》JGJ79-2002《建筑地基处理技术规范》JTG D60-2004《公路桥涵设计通用规范》Q/CSG 10002-2004《架空线路及电缆安健环设施标准》Q/CSG 10012-2005《中国南方电网城市配电网技术导则》Q/CSG 10703-2009《110kV及以下配电网装备技术导则》《电力电缆运行规程》以及其他国家现行有关设计规范和标准的规定、南方电网公司关于10kV配网标准设计的要求等。

1.2 术语1.2.1 电缆沟封闭式不通行、盖板可开启的电缆构筑物，盖板与地坪相齐或稍有上下。

1.2.2 排管按规划电缆根数开挖壕沟一次建成多孔管道的地下构筑物。

1.2.3 工作井供作业人员安装接头或牵引电缆作业用的有盖坑式构筑物。

1.2.4 浅槽容纳电缆数量较少未含支架的有盖槽式构筑物。

1.2.5 直埋敷设电缆敷设入地下壕沟中，沿沟底和电缆上覆盖一定厚度有细砂层、且加设保护板再埋齐地坪的敷设方式。

1.2.6 普通支架具有悬臂形式用以支承电缆的刚性复合材料制支架。

1.2.7 电缆桥架由托盘或梯架的直线段、弯通、组件及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统的全称。
