《滑动变阻器半导体和超导体》习题课件华师版科学(2020年最新)

第七讲：电阻、滑动变阻器——答案解析1. 电阻（1）电阻表示导体对电流作用的大小。

（2）电阻通常用字母表示，单位是，符号是。

（3）换算：1KΩ=1000Ω=103Ω，1MΩ=1000000Ω=106Ω2.电阻大小的影响因素电阻是导体本身的一种性质，与导体的、、和有关，与导体两端的电压和通过导体的电流均无关。

（1）电阻与几个因素有关，要探究电阻与某一个因素的关系时，需要用。

（2）通过电流表示数的大小间接反映电阻的大小，这是。

3.超导体对于金属导体，温度升高时电阻增大，温度降低时电阻减小，当温度降到足够低时，某些导体的电阻会变为零，这种现象称为现象，这时的导体叫做。

4.半导体（1）导电性能介于导体和绝缘体之间的材料叫做。

（2）温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。

【例1】在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。

实验中使用4根电阻丝，其规格、材料如表所示。

编号材料长度/m横截面积/mm2电流大小/AA锰铜合金0.5 0.8 0.40B镍铬合金0.5 0.8 0.32C镍铬合金0.5 0.4 0.16D 镍铬合 1.0 0.4 0.08姓名：阻碍R Ω欧姆材料长度横截面积温度控制变量法转换法超导超导体半导体（1）实验中通过观察 来比较电阻的大小，此过程用到的研究方法是 。

（2）分别将C 、D 两根合金丝接入电路，可初步探究出的结论是 。

（3）分别将 （填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。

解：（1）在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大。

这种方法是转换法。

（2）由表中数据可知，将C 、D 两根合金丝接入电路，C 、D 合金线的材料、横截面积相同，而长度不同，并且D 合金丝的长度大于C 的长度，发现接入D 合金丝时，电流表的示数比接入C 合金丝时更小，说明D 合金丝的电阻比C 合金丝的电阻大，由此初步得出结论：导体的材料、横截面积相同时，长度越长，电阻越大；（3）由表中数据可知，将B 、C 两根合金丝接入电路，B 、C 合金线的材料、长度相同，而横截面积不同，并且C 合金丝的横截面积小于B 的横截面积，发现接入C 合金丝时，电流表的示数比接入B 合金丝时更小，说明C 合金丝的电阻比B 合金丝的电阻大，由此初步得出结论：导体的材料、长度相同时，横截面积越小，电阻越大；故答案为：（1）电流表的示数大小；转换法；（2）导体的材料、横截面积相同时，长度越长，电阻越大； （3）B 、C 。

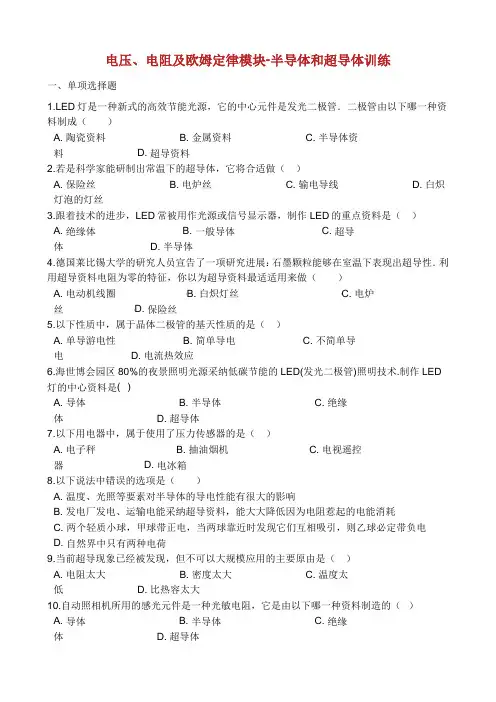

电压、电阻及欧姆定律模块-半导体和超导体训练一、单项选择题1.LED灯是一种新式的高效节能光源，它的中心元件是发光二极管．二极管由以下哪一种资料制成（）A. 陶瓷资料B. 金属资料C. 半导体资料 D. 超导资料2.若是科学家能研制出常温下的超导体，它将合适做（）A. 保险丝B. 电炉丝C. 输电导线D. 白炽灯泡的灯丝3.跟着技术的进步，LED常被用作光源或信号显示器，制作LED的重点资料是（）A. 绝缘体B. 一般导体C. 超导体 D. 半导体4.德国莱比锡大学的研究人员宣告了一项研究进展：石墨颗粒能够在室温下表现出超导性．利用超导资料电阻为零的特征，你以为超导资料最适适用来做（）A. 电动机线圈B. 白炽灯丝C. 电炉丝 D. 保险丝5.以下性质中，属于晶体二极管的基天性质的是（）A. 单导游电性B. 简单导电C. 不简单导电 D. 电流热效应6.海世博会园区80%的夜景照明光源采纳低碳节能的LED(发光二极管)照明技术.制作LED 灯的中心资料是( )A. 导体B. 半导体C. 绝缘体 D. 超导体7.以下用电器中，属于使用了压力传感器的是（）A. 电子秤B. 抽油烟机C. 电视遥控器 D. 电冰箱8.以下说法中错误的选项是（）A. 温度、光照等要素对半导体的导电性能有很大的影响B. 发电厂发电、运输电能采纳超导资料，能大大降低因为电阻惹起的电能消耗C. 两个轻质小球，甲球带正电，当两球靠近时发现它们互相吸引，则乙球必定带负电D. 自然界中只有两种电荷9.当前超导现象已经被发现，但不可以大规模应用的主要原由是（）A. 电阻太大B. 密度太大C. 温度太低 D. 比热容太大10.自动照相机所用的感光元件是一种光敏电阻，它是由以下哪一种资料制造的（）A. 导体B. 半导体C. 绝缘体 D. 超导体11.LED灯带在装修资猜中被宽泛应用．小梅同学在研究其内部构造时发现，灯带中的LED 灯串连后经电源适配器接入照明电路，如所示．她取下一只LED灯接在电池两头，灯不亮，对换电池正负极后灯亮了，但用手触摸几乎不发热．以下推测不切合上述事实的是（）A. LED灯拥有单导游电性B. LED灯带主要将电能转变为光能C. 一只LED灯的正常工作的电压是220VD. 灯带中一只LED灯断路后其余灯不可以亮二、填空题12.世纪的科学家发现某些物质在温度很低时，比如铅在﹣265.95℃以下，电阻就变为零．若常温下超导体研制成功，你会用它做 ________．（填“输电线”或“滑动变阻器的电阻丝”）13. 1911年，荷兰物理学家昂内斯发现，当水银的温度降落到﹣269℃时，其电阻就会完整消逝，这类现象叫做“超导现象”，人们把拥有这类现象的物体叫做超导体．在超导状态下，导体的电阻R=________Ω，假如利用超导线进行远距离输电，导线________ （填“会”或“不会”）发热．2009年10月10日，美国科学家合成物（Tl4Ba）Ba2Ca2Cu7O13+，将超导温度提升到负19℃，关于推行超导的实质应用拥有极大的意义．当前主要应用在医学中的核磁共振和磁悬浮列车．14.用半导体资料能够制造半导体二极管、半导体三级管和集成电路等，半导体二极管有________性，半导体三极管可用来________．这些元件常用在收音机、电视机、电脑中．15.发光二极管是由________资料制成．两只水果点亮了一只发光二极管（如图），两水果之间________（填“串连”或“并联”）．现将二极管正负极接线对换，二极管不发光，此时水果电池的正负极之间________ （填“有”或“没有”）电压．16.超导现象是指某些物质在温度很低时电阻变为零的现象．假如某种超导资料能应用于实质，最适适用来制作________．A．保险丝B．电炉丝C．电动机线圈D．变阻器的电阻丝说明选择原由：________．三、解答题17.假如我们找到了在常温下拥有超导特征的导体，假想，我们此刻的生活将会发生什么变化？四、实验研究题18.图1所示的发光二极管实验中，闭合开关后二极管不发光（电路连结完满）；把二极管的两极调动后再接入电路（如图2所示），开封闭合后二极管发光．（1）图2的实验中，二极管不发光的原由是：它拥有________性．（2）当小明再取二极管和三个苹果电池组连结成如图3所示的电路，当开封闭合时，二极管发光，由此可知水果电池组的________（选填“A”或“B”）极是电池组的正极．请在虚线框内作出图3对应的电路图4，此中发光二极管用符号“ ”表示________．五、综合题19.阅读下边的短文，回答以下问题半导系统冷半导体资料有P型半导体和N型半导体两种，除了能够用于各样电子元器件外，还能够用作制冷资料．如图是一个半导系统冷单元的原理图，P型半导体和N型半导体的上端和铜片A 连结，下端分别与铜片B连结后接到直流电源的两头，此时电路的电流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气汲取热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A 会向空气放出热量，铜片B会从空气汲取热量．因为单个制冷单元制冷量很小，为了知足实质需要，需要多个制冷单元同时工作．请回答以下问题：（1）如图，若要使一个电冰箱箱内的温度降落，铜片A置于电冰箱________，铜片B置于电冰箱________（前两空选填“箱内”、“箱外”）这就是半导体电冰箱的工作原理，若将图中电源换成沟通电源，此时电冰箱可否正常制冷？答：________．（2）若将图中P型半导体与N型半导体地点交换，其余条件不变，则铜片A上表面空气的温度将________．若将图中电源正负极交换，其余条件不变，则铜片B表面空气的温度将________．20.阅读以下资料，回答以下问题：1911年，荷兰科学家卡末林﹣昂内斯（Heike Kam erlingh﹣Onnes）用液氦冷却汞，当温度降落到4.2K（零下268.95℃）时，水银的电阻完整消逝．当温度降低到足够低时，有些资料的电阻变为零，这即为超导现象．1933年，荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质﹣完整抗磁性，也称迈斯纳效应．完整抗磁性是指磁场中的金属处于超导状态时，体内的磁感觉强度为零的现象．迈斯纳效应令人们能够用此原理制造超导列车和超导船，因为这些交通工具将在悬浮无摩擦状态下运转，这将大大提升它们的速度和寂静性，并有效减少机械磨损．此外利用超导悬浮还可制造无磨损轴承，将轴承转速提升到每分钟10万转以上．发生超导现象时的温度称为临界温度．2014年12月，我国科学家发现了一种新的铁基超导资料锂铁氢氧铁硒化合物，其超导转变温度高达40K（零下233.15摄氏度）以上，这是世界上初次利用水热法发现铁硒类新式高温超导资料，可谓铁基超导研究的重要进展，为有关系统新超导体的研究供给了新的研究思路．同时，为研究铁基高温超导的内在物理体制供给了理想的资料系统．（1）当温度降低到足够低时，有些资料的________ 变为零，这即为超导现象．（2）荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质________ ，也称迈斯纳效应．（3）利用超导资料输电，可最大限度地减少电能转变为________ 能所造成的能量损失．（4）若是白炽灯的灯丝、电动车内电动机的线圈、电饭锅及电熨斗内部电热丝都用超导资料制作，当用电器通电时，假定这些导体的电阻都变为零，以下说法正确的选项是________ A．白炽灯还能发光且更省电B．电动车还能行驶且效率更高C．电饭锅还能烧饭且效率更高D．电熨斗还能熨烫衣服且更省电．答案分析部分一、单项选择题1.【答案】C2.【答案】C3.【答案】D4.【答案】A5.【答案】A6.【答案】B7.【答案】A8.【答案】C9.【答案】C10.【答案】B11.【答案】C二、填空题12.【答案】输电线13.【答案】0；不会14.【答案】单导游电；放大电信号15.【答案】负极；串连；有16.【答案】C；若电动机线圈用超导资料制成，即因为线圈的电阻为零，因此能减小在线圈上损失的能量三、解答题17.【答案】解：有电流流过超导体时，不会产生热量，当人们不需要电热时，能够使用这类超导体．故参照答案为：用超导资料制成输电线，导线不会因为发热而消耗电能；我们不用再用高压输电，同时输电线也不用像此刻这样粗．（其余合理即可）四、实验研究题18.【答案】（1）单导游电（2）A；五、综合题19.【答案】（1）箱内；箱外；不可以（2）上涨；降落20.【答案】（1）电阻（2）完整抗磁性（3）内（4）B。
