喷涂技术
第一章 涂料、 涂料、涂装基本知识

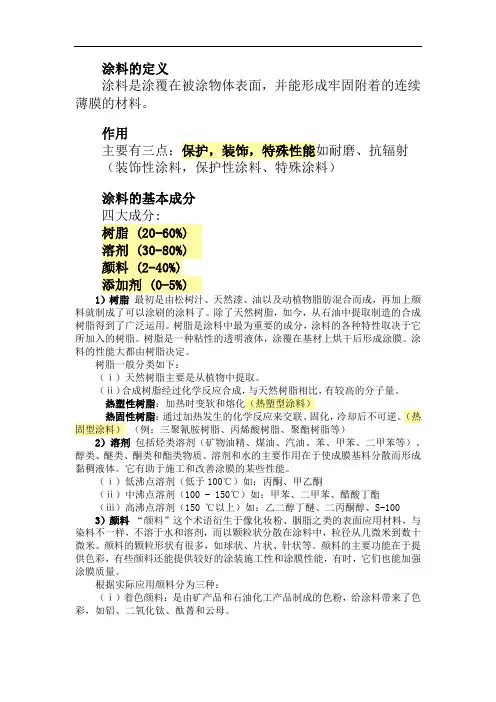

（A）涂料、 涂料、涂装的定义 （1）涂料的定义 涂料---以液体或粉末形式存在，通过烘烤、固化，附着在物体表面形成薄膜（包含 不同涂层）。
（2）涂装的目的 （a）免受外来物质侵蚀 涂膜有助于保护基材免 受恶劣环境的侵害，以 免被侵蚀。
（b）色彩赋予（外观） 涂料提供美丽的色彩，具 有立体、光滑、富有光泽 的外观效果 （c）特殊性能 有些涂料还具有绝缘、抗 菌、防热和环保等特殊功能。
总的来说，涂料分为：
溶剂型涂料：以有机溶剂作为涂料溶剂，具有 施工性能方便，涂膜性能优越，成本低的优 势，但是有机溶剂一般具有一定毒性。
水性涂料：在施工性和某些涂膜外观、性能方 面善有一些不足，但由于不含有机溶剂的涂 料，具有无毒、环保优势，目前很多国外厂家 已经使用了水性涂料，清漆仍然使用溶剂型涂 料偏多。
粉末涂料：
B汽车漆的分类（ 汽车漆的分类（溶剂型） 溶剂型）
（1）硝基纤维素涂料。
它属溶剂挥发型涂料，其特点是施工性能良好，有 一定的装饰性。
但保色性、保光性、丰满度以及耐汽油性均差，并易磨损、 老化、失光、粉化迅速。
（2）硝基改性丙烯酸涂料。
它属热塑性挥发型涂料。
它的特点是施工性能 良好，快干。
由于掺入丙烯酸树脂，不但光泽和硬度比硝基纤维素涂料有 所改善，修补性能也好，且漆膜的拉伸性和耐磨性均有提高。
但保色性、 保光性、耐汽油性均不理想。
（3）CAB改性丙烯酸涂料。
它也属热塑挥发型涂料。
其特点是施工性、修 补性良好。
由于掺入醋酸丁酯纤维（CAB），增加了耐光性、不泛黄性，并 提高漆膜的流平性及溶剂释放性。
但丰满度、耐汽油性、保光性均不理想。
（4）硝基丙烯酸异氰酯涂料。
它属双组份涂料。
由于交联上异氰酸酯基而 带来突出的漆膜性能的特点，使漆膜提高了光泽度，打磨性能良好，耐 候，但毒性大。
（5）丙烯酸聚氨酯涂料。
它属又组份涂料。
具有快干、耐候性、保光、保色性能良好， 涂层的物理力学性能和耐介质性优良。
室温固化，可抛光，特别适合汽车修补施工，已成 为汽车修补涂料的主要漆种，但毒性较大。
（6）聚酯聚氨酯涂料。
它属双组份涂料。
具有漆膜丰满、光亮、力学 性能以及耐候性能等各项性能指标，比起其他类干型漆种均要高出一 筹，并具有卓越的耐酸雨、抗划伤性能。
它的施工性能、低温固化性能 比以往任何一种汽车修补涂料强，是汽车修补行业中，使用较普遍漆种 之一，但毒性也较大。
（7）有机硅改性丙烯酸涂料。
其耐候性特别好，无毒，但价格昂贵， 施工条件苛刻。
目前国内外硝基纤维素系统涂料已经退出修补漆市场，主要汽车修补涂 料市场占有率为：聚酯聚氨酯树脂涂料为60%~65%；丙烯酸聚氨酯树 脂涂料为20%~25%；热塑性丙烯酸树脂涂料为5%~10%；CAB改性丙 烯酸树脂涂料为1%~3%；其他类约为1%~3%。
（C）溶剂型涂料组成
涂料组分概述 一般来说，涂料由树脂、颜料、溶剂、助剂组成，根据适当的施工条件，用稀释剂调整粘度后使用。
树脂 颜料
涂料
溶剂
1、树脂 树脂最初是由松树汁、天然漆、油以及动植物脂肪混合而成，再加上颜料就制成了可以涂刷的涂料了。
除了 天然树脂，如今，从石油中提取制造的合成树脂得到了广泛运用。
树脂是涂料中最为重要的成分，涂料的各 种特性取决于它所加入的树脂。
树脂是一种粘性的透明液体，涂覆在基材上烘干后形成涂膜。
涂料的性能大都由树脂决定。
树脂一般分类如下： （ⅰ）天然树脂 主要是从植物中提取。
（ⅱ）合成树脂 经过化学反应合成，与天然树脂相比，有较高的分子量。
● 热塑性树脂：加热时变软和熔化 ● 热固性树脂：通过加热发生的化学反应来交联、固化，冷却后不可逆。
（例：三聚氰胺树脂、丙烯酸树 脂、聚酯树脂等） 2、颜料 “颜料”这个术语衍生于像化妆粉、胭脂之类的表面应用材料，与染料不一样，不溶于水和溶剂，而以颗粒状 分散在涂料中，粒径从几微米到数
助剂
十微米。
颜料的颗粒形状有很多，如球状、片状、针状等。
颜料的主要功能在于提供色彩，有些颜料还能提供较好的涂装施工性和涂膜性能，有时，它们 也能加强涂膜质量。
根据实际应用颜料分为三种： （ⅰ）着色颜料：是由矿产品和石油化工产品制成的色粉，给涂料带来了色彩，如铝、二氧化 钛、酞菁和云母。
（ⅱ）体质颜料：是被粉碎的矿物（岩石、粘土）和贝壳粉末，可增加涂膜膜厚及强度，调整 粘度或光泽。
（ⅲ）功能颜料：能提供像抗蚀性这样的特殊性能 3、溶剂 溶剂是一种能容易混合、溶解树脂及颜料的液体。
通常，混合在液体涂料中时被称为溶剂。
而 稀释剂是多种溶剂的混合物，用来稀释涂料以获得适宜的施工条件。
稀释剂一般由多种溶剂组 成，提供良好溶解力、不同的挥发速率、适宜的施工性等。
（例：二甲苯、甲苯、醋酸丁酯） （ⅰ）低沸点溶剂（低于100℃） 如：丙酮、甲乙酮 （ⅱ）中沸点溶剂（100 - 150℃） 如：甲苯、二甲苯、醋酸丁酯 （ⅲ）高沸点溶剂（150 ℃以上） 如：乙二醇丁醚、二丙酮醇、S-100 4、助剂 助剂是作为补充化学品，用于调整涂料某些性能。
例如：防止涂料储存中变质或提高涂装效果。
涂料被粗略分为溶剂型、水性和粉末涂料。
任何一种涂料均具有各自的性能，所以必须选择各 自适合的助剂。
除特殊情况，助剂一般是在生产过程中加入。
虽然涂料的主要性质取决于颜料 和树指的选择，但在选择助剂时也应经过认真考虑。
（例：有机硅类、丙烯酸类）
（D）干燥 在基材上固化成型的过程叫干燥。
干燥方式一般有两种，一类是溶剂挥发 型，涂膜固化不需要任何化学反应；另一种是反应型，通过树脂的交联聚合 形成涂膜固化。
（1）溶剂和稀释剂挥发了，所以它们不是涂膜的组成成分 （2）颜料在涂膜干燥后仍然是涂膜的成分 （3）在涂料中的液体树脂最终变成坚硬的薄膜 烘干过程： 涂料 → 粘度增加 → 硬度增加 → 形成涂膜 烘干类型：
溶剂挥发 P 氧化聚合
烘干
聚合反应
第二章汽车漆涂装方式
(1) 空气喷涂法。
这是当今国内汽车涂装的中涂、面漆的主要涂布方法。
它的优点:涂料的雾化好,能喷涂各种液态涂料,适用于各种批量的涂装线 及单个作业的修补涂装工场,喷涂的漆面质量较好及所用喷涂工具价格 便宜。
可是其缺点也很突出, 过喷量大,涂着效率低,污染严重,废物量大。
(2)无气喷涂。
不需用压缩空气，使用高压涂料，不会产生空气乱流， 但反弹增加，涂料压力高。
(3)混气喷涂。
结合空气喷涂和无气喷涂的优点，涂料压力较无气喷涂 的低;而空气压力较空气喷涂的低，减少了空气乱流和涂料反弹。
(4)静电喷涂。
该喷涂比前述儿种喷涂提高近1倍的传递效率，涂料粒子 带负电荷，工件接地，正负电荷相吸，产生吸引效应。
(5)低压大流量喷涂。
空气喷涂所面临的问题是必须大大地降低过喷量, 提高涂着效率。
为适应环保要求,降低涂装成本,针对空气喷涂的缺点,喷 涂工具生产厂家成功开发并向市场推出了手提式空气雾化的静电喷枪 和HVLP 喷枪等各种改进型喷枪替代普通空气喷枪;采用高转速杯式自 动静电喷涂机取代空气雾化的静电喷涂, 达到高的涂着效率和使劳动环 境差的喷涂工序实现自动化。
传统高气压
高
高
雾化气压
低
喷涂效率
RP 优化减压
低
HVLP 高流量低气压
各种喷涂方式的传递效率如下:
空气喷涂15%~30%
无气喷涂20 % ~40 %
空气辅助式无气喷涂25%~40% 静电空气喷涂45%~75%
静电无气喷徐50%~80%
静电空气辅助式喷涂55%~85% 低压大流量喷涂50%~65%
ERROR: stackunderflow OFFENDING COMMAND: ~STACK:。
