BX6-200交流手弧焊机使用说明书

交流弧焊机操作规程交流弧焊机操作规程一、焊机的安全操作规程1. 操作前务必检查焊机及外部设备是否完好，如发现异常情况应及时报修或更换设备。

2. 务必戴好防护用品，如防护手套、眼镜、面罩等。

3. 在操作过程中，严禁戴手表、项链等松散物品，并要注意袖口要密封，以防止火花或熔渣进入衣物。

4. 工作场所必须保持整洁、干燥，且应有良好的通风条件，以确保操作者的安全。

5. 在操作过程中，禁止将焊机放在可导电的地面，如水或金属制品上。

6. 禁止未经授权者擅自触摸或拆卸焊机内部零部件。

二、焊接电源的连接1. 确保焊机与电源之间的电缆连接完好，且电缆无损伤。

2. 焊机接地线应牢固连接于焊机接地点。

三、打开和关闭焊机1. 在打开或关闭焊机电源之前必须先关闭电源主开关。

2. 在关闭焊机之前必须拉出焊条电源线，且需等待5分钟后方可关闭电源主开关。

四、焊接前的准备工作1. 将焊机置于平稳的地面上，并确保没有任何松动的物品与焊机接触。

2. 检查焊机的传动装置、电缆、电流调节器等是否处于良好工作状态。

3. 检查焊接电缆是否完好，且电缆两端是否连接正常。

4. 根据需要选择适当的焊条并正确安装。

五、开始焊接1. 在开始焊接前，确保焊机已配置适当的电流和电压。

2. 开始焊接时应将焊条的触地电线夹住，以防止焊条一下掉落并引起危险。

3. 焊接过程中，焊条离铁件的距离应保持在2-5毫米左右，焊条与焊缝的交角应保持在20-30度之间。

4. 如果需要换焊条，必须确保电源已关闭并等待焊机冷却。

在更换焊条时，要注意避免接触焊条的金属部分，以免触电。

5. 在焊接结束后，首先关闭焊机电源主开关，然后将焊机放置在安全的地方。

六、焊接过程中的安全注意事项1. 焊接过程中，焊机的温度会升高，禁止触摸焊机的金属部分。

2. 焊接时产生的飞溅和熔渣可能会引起皮肤灼伤，因此应保持焊机周围的区域干燥整洁。

3. 如果焊机发生故障，应立即停止焊接并关闭电源。

4. 在操作过程中，焊工应集中注意力，避免分散注意力进行其他工作。

BX6系列交流电焊机使用说明书一、产品特点：本系列产品BX6-120A、160A、200A、250A、300A增强漏磁式交流电焊机，是我厂技术人员积多年设计经验，结合用户的实际需要，在现有抽头式焊机的基础上，集动圈式动铁式电焊机的优点于一身，克服其不足，而设计生产的新型专利产品，其特点如下：1、空载电压较高[在国标范围内]：克服了普通抽头式焊机空载电压低所造成的不易起弧，断弧，粘焊条等不足，易起弧，不断弧，动特性好，焊缝成型美观。

2、电流调节范围广：该焊机分七档调节，另一档用作断开焊机电源，1档电流为40A，甚至更低，在0.5mm钢板上试焊不易焊穿，最大电流可达额定值的110%，可短时间用Φ4或更大直径焊条施焊或切割，每档电流调节明显，再配合次级线圈抽头进行电流粗调，实际可调档为14个，完全满足手工焊接需要。

3、噪声低，由于采用抽头作为电流调节手段，加之在工艺上的独特设计，整台焊接变压器没有任何活动部件，故噪声极低，不会造成噪声污染。

4、动特性好，由于采用增强漏磁结构，焊机有陡降静特性，即随着施焊电流的增加，电压迅速下降，这样焊接电流稳定，飞溅很小。

5、结构紧凑，牢固，焊机采用双玻璃丝包扁铜线和优质硅钢片，尽量采用外协件，标准件，如转换开关等均选自优质产品，保证了整机的可靠性。

6、电源应用范围宽，为380/220V，由于空载电压值较高，在电网电压降低时，仍能正常施焊。

7、设有过温显示装置（120A、160A、220A）过温自停装置（250A、300A），以免因使用不当或过载而损坏。

二、使用须知：1、焊接电源从后面板接线端子接入，请确认电源电压和焊机上的输入标志一致，焊把线从前面端子任意接出。

2、电源引线和焊把应用线鼻压实，以免接触不良引起电流不稳和过热，保证使用安全。

3、焊机应可靠接地，用0.5m长镀锌钢板插入地下，然后用导线连接到焊机接地标志处。

4、当电网较高时，可把开关调低一档使用。

5、注意！焊接时切勿使用转换开关。

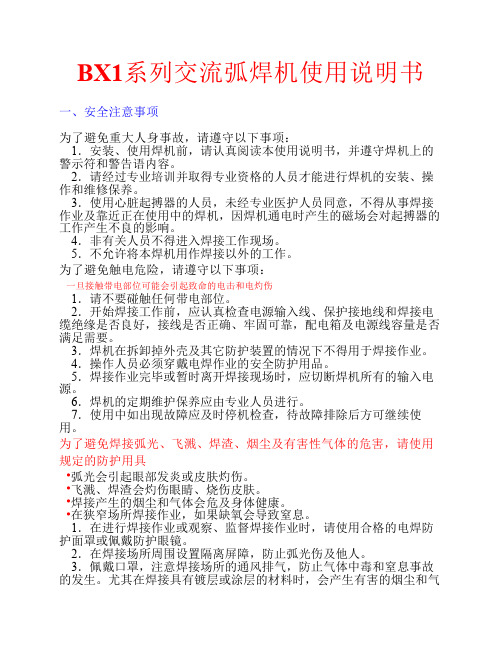

BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。

2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。

3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。

4．非有关人员不得进入焊接工作现场。

5．不允许将本焊机用作焊接以外的工作。

为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。

2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。

3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。

4．操作人员必须穿戴电焊作业的安全防护用品。

5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。

6．焊机的定期维护保养应由专业人员进行。

7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。

为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。

●飞溅、焊渣会灼伤眼睛、烧伤皮肤。

●焊接产生的烟尘和气体会危及身体健康。

●在狭窄场所焊接作业，如果缺氧会导致窒息。

1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。

2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。

3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。

尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。

4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。

为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。

-I 003I 焊接设备类
电源电压(V)频率(Hz)相数额定输入电流(A)额定焊接电流(A)电流调节范围(A)空载电压(V)额定负载持续率(%)输入容量(kVA)焊接电流调节档数绝缘等级防护等级冷却方式50128/5016080~160552010.57F IP21S 强迫风冷380/22050133/57200100~200552012.57F IP21S 强迫风冷380/22050148/60250120~250552018.27F IP21S 强迫风冷380/220
501
56/97
300
130~300
60
20
21.6
7
F
IP21S
强迫风冷
订货单位须注明的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。

例如：BX6-160 380/220V 10台
焊机3 主要参数及技术性能
4 订货须知

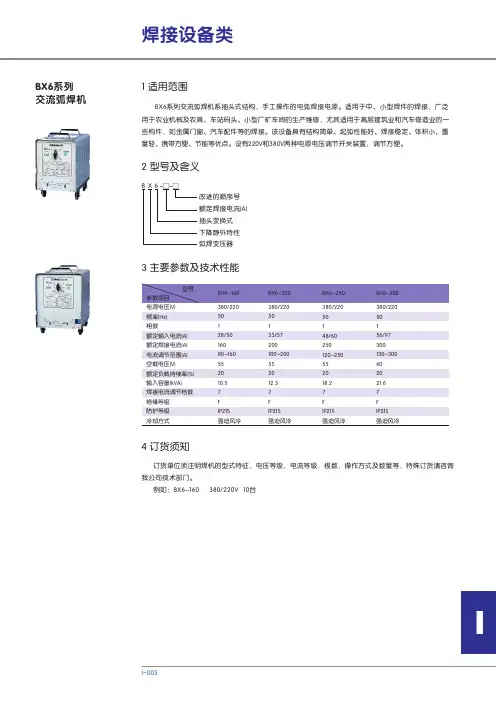

BX6系列交流弧焊机系抽头式结构，手工操作的电弧焊接电源。

适用于中、小型焊件的焊接，广泛
用于农业机械及农具、车站码头、小型厂矿车间的生产维修，尤其适用于高层建筑业和汽车修造业的一些构件，如金属门窗、汽车配件等的焊接。

该设备具有结构简单、起弧性能好、焊接稳定、体积小、重量轻、携带方便、节能等优点。

设有220V和380V两种电源电压调节开关装置，调节方便。

B X 6-□-□ 改进的顺序号
额定焊接电流(A) 抽头变换式 下降静外特性
弧焊变压器
BX6
系列交流弧焊机 1 适用范围2 型号及含义。

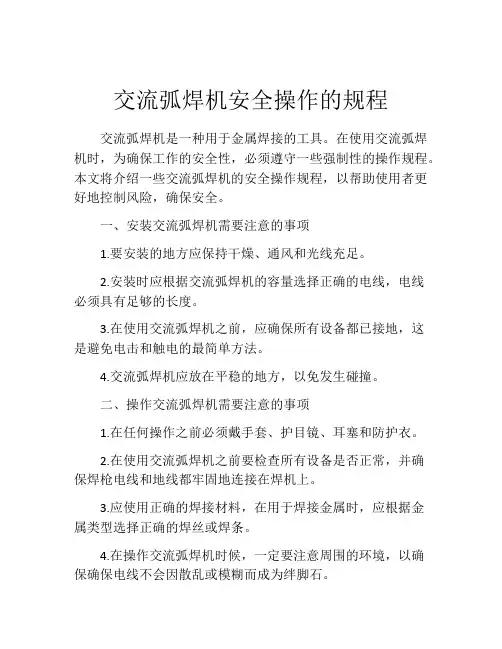

交流弧焊机安全操作的规程交流弧焊机是一种用于金属焊接的工具。

在使用交流弧焊机时，为确保工作的安全性，必须遵守一些强制性的操作规程。

本文将介绍一些交流弧焊机的安全操作规程，以帮助使用者更好地控制风险，确保安全。

一、安装交流弧焊机需要注意的事项1.要安装的地方应保持干燥、通风和光线充足。

2.安装时应根据交流弧焊机的容量选择正确的电线，电线必须具有足够的长度。

3.在使用交流弧焊机之前，应确保所有设备都已接地，这是避免电击和触电的最简单方法。

4.交流弧焊机应放在平稳的地方，以免发生碰撞。

二、操作交流弧焊机需要注意的事项1.在任何操作之前必须戴手套、护目镜、耳塞和防护衣。

2.在使用交流弧焊机之前要检查所有设备是否正常，并确保焊枪电线和地线都牢固地连接在焊机上。

3.应使用正确的焊接材料，在用于焊接金属时，应根据金属类型选择正确的焊丝或焊条。

4.在操作交流弧焊机时候，一定要注意周围的环境，以确保确保电线不会因散乱或模糊而成为绊脚石。

5.在使用交流弧焊机时要保持清晰的状态，以便准确地焊接逐轮所需要的地方。

6.在使用电弧焊机时应遵守厂家提供的技术规格。

当工作完成后，开关电源，并将功率变为低功率状态。

7.在直接接触任何有铅的材料时，在将手放入食物或口腔之前，必须洗手。

三、基本防护领域1.不要在交流弧焊机周围放置易燃性物质；2.所有可移动的物体、人员和电线都应该与交流弧焊机保持一定的距离，以确保能够操作焊机；3.在使用焊柿的过程中，应使用专业的甲方设备和设施进行焊接，保证其正确熔化和处理。

四、操作焊接过程中的注意事项：1.安全，保护眼睛；2.当您开始试验焊接之前，您应该选择适合您的材料的锡或其他金属；3.在使用锡过程中，不要常常摆弄焊枪，以免损坏焊枪和焊接地线；4.在焊接过程中，定期检查电线和焊枪，确保电线和焊枪无问题。

以上是交流弧焊机安全操作的规程，旨在让使用者能够在使用交流弧焊机时，更清晰地掌握焊接的风险和危险，从而确保焊接过程的安全性。

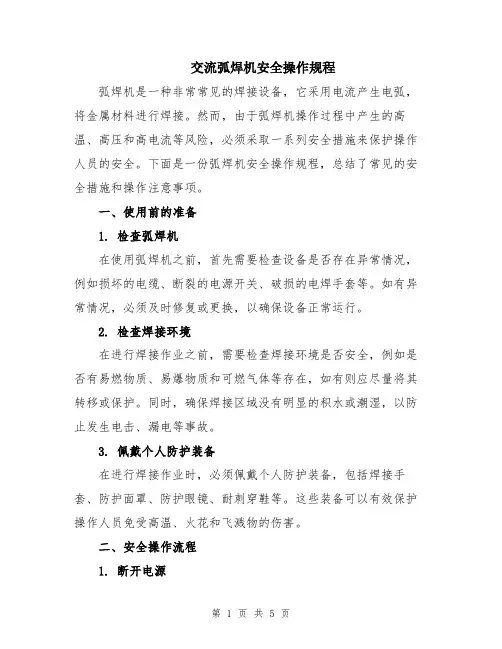

交流弧焊机安全操作规程弧焊机是一种非常常见的焊接设备，它采用电流产生电弧，将金属材料进行焊接。

然而，由于弧焊机操作过程中产生的高温、高压和高电流等风险，必须采取一系列安全措施来保护操作人员的安全。

下面是一份弧焊机安全操作规程，总结了常见的安全措施和操作注意事项。

一、使用前的准备1. 检查弧焊机在使用弧焊机之前，首先需要检查设备是否存在异常情况，例如损坏的电缆、断裂的电源开关、破损的电焊手套等。

如有异常情况，必须及时修复或更换，以确保设备正常运行。

2. 检查焊接环境在进行焊接作业之前，需要检查焊接环境是否安全，例如是否有易燃物质、易爆物质和可燃气体等存在，如有则应尽量将其转移或保护。

同时，确保焊接区域没有明显的积水或潮湿，以防止发生电击、漏电等事故。

3. 佩戴个人防护装备在进行焊接作业时，必须佩戴个人防护装备，包括焊接手套、防护面罩、防护眼镜、耐刺穿鞋等。

这些装备可以有效保护操作人员免受高温、火花和飞溅物的伤害。

二、安全操作流程1. 断开电源在进行任何与弧焊机相关的维护和调整操作之前，必须先切断电源，确保设备没有通电。

这样可以避免意外触电和电击事故。

2. 确保接地良好在进行焊接作业之前，要确保弧焊机的接地良好，以防止出现漏电现象。

焊接区域与弧焊机的接地电阻应符合安全规范。

3. 正确选择焊具和焊材根据焊接作业的需要，选择适当的焊具和焊材，以确保焊接质量和安全性。

焊具和焊材要使用符合国家标准的产品，并遵循正确的使用方法。

4. 保持焊接区域整洁焊接作业过程中，要保持焊接区域的整洁，清除易燃易爆物质、油污和杂物等。

确保焊接区域的通风良好，并保持适当的工作空间，以防止发生意外事故。

5. 控制焊接电流焊接机的电流应根据焊接材料的厚度、类型和焊接位置来进行调节。

焊接电流过高会导致电焊口气孔过大，影响焊接质量；电流过低则无法正常焊接。

要保持适当的焊接电流，以确保焊接质量和安全性。

6. 控制焊接时间焊接时间过长会使焊接材料过热，从而导致变形或破裂。

交流弧焊机操作规程模版1. 总则1.1 本操作规程适用于所有使用交流弧焊机进行焊接作业的人员。

1.2 交流弧焊机是一种常见的焊接设备，用于金属材料的连接和修理。

1.3 操作人员必须严格按照本规程进行操作，以确保焊接作业的安全性和质量。

2. 用途2.1 交流弧焊机用于焊接各种金属材料，包括铁、钢、铝等。

2.2 可用于制作焊接接头、焊缝填充、修理和加固等。

3. 基本操作流程3.1 准备3.1.1 确保工作区域干燥、通风良好，并远离易燃物。

3.1.2 检查焊接设备是否正常工作，包括电源线、焊接枪、接地线等。

3.1.3 穿戴个人防护装备，包括焊接手套、护目镜、防火服等。

3.2 焊接准备3.2.1 将待焊接的工件清理干净，除去污垢和氧化物。

3.2.2 根据焊接需求选择合适的焊材和焊接电流。

3.2.3 将接地线夹紧在焊接工件上，确保良好的接地。

3.2.4 调整焊接设备的参数，包括电流和电压。

3.3 焊接操作3.3.1 握紧焊接枪，将焊接电极靠近焊接工件，并保持合适的角度。

3.3.2 开始焊接，焊接时保持稳定的速度和均匀的电弧。

3.3.3 焊接完成后，迅速将焊接枪离开焊接工件，关闭交流弧焊机。

3.4 安全注意事项3.4.1 确保工作环境干燥，以免发生短路或电击。

3.4.2 焊接作业过程中，注意防止电焊工艺中常见的火花飞溅和热辐射。

3.4.3 操作人员必须穿戴个人防护装备，以保护自身的安全。

3.4.4 焊接操作完毕后，必须及时清理工作区域，确保不留下易燃物。

4. 设备维护4.1 定期检查焊接设备的工作状态，包括电源线、焊接枪、接地线等，确保无损坏和松动。

4.2 清理焊接机外壳、风扇和散热片，保持良好的散热条件。

4.3 确保焊接机电源接地良好，以防止漏电和危险的电击事故发生。

4.4 遵守焊接机生产厂家的维护要求，定期更换易损件和润滑剂。

5. 紧急情况处理5.1 发生火灾时，迅速关闭焊接电源，使用灭火器或呼叫消防队进行扑灭。

交流弧焊机安全操作规程
一、安全要求
1.操作人员必须具备相应的技术资质，熟悉交流弧焊机操作规程，并有独立的操作资格证书；
2.进行焊接操作前，应熟悉焊接工艺，核实焊接材料的牌号、规格及电流参数，并熟悉焊接机的特性和性能；
3.进行焊接操作的前，应检查焊接设备的安全防护装置，以确保任何可能的危险场合被有效地控制；
4.操作前，应确认焊接设备的接线是否正确，保持各种接口的清洁；
5.焊接前，应检查穿着是否利于焊接，并根据工地的环境情况，确定是否穿戴防护用品；
6.操作前，应确认焊材的易燃物是否排除干净；
7.使用时，必须佩戴装有认可的电焊设备，并严格按照安全操作规定使用；
8.使用时，应保持足够的通风，防止烟雾和火焰灼伤；
9.不得在有易燃物的场所使用交流弧焊机；
10.使用时，不得短路焊机的电极，以免造成设备损坏或火花灼伤；
11.焊接结束时，应及时停止焊接，关闭原油焊机主开关，并将电极拔出母线插座；
12.保护好焊机及配件的有关安全质量，不允许进行损坏或改动。

二、操作规程
1.熟悉安装设备：在使用前，应当仔细熟悉设备的结构和功能。

交流弧焊机
技术要求：
1. 负载持续率：是指实际工作时间在全部工作时间中（10分钟为1周期）所占比率。

例如，
负载持续率60%是指焊接6分钟，接着空载4分钟。

额定负载持续率是相对于额定电流而言的，当在额定电流以下使用时，即使在高负载持续率下也可使用。

此时的负载持续率换算公式如下：实际所用电流的负载持续率=平方
（实际所用输出电流）额定负载持续率额定输出电流）平方 ( 2. 接地：机壳后（外）侧板下部设有接地端子，请一定用14mm 2以上的铜线接地。

额定输入
电压300～600V 接地电阻10Ω。

3. 电源侧连接：一台焊机需配置一台带开关及保险 短路保护器等电流保护器的配电箱，用
4．检修：初级线圈与次级线圈的绝缘电阻，初级线圈对机壳绝缘电阻，次级线圈对机壳的绝缘电阻均应大于1M Ω。

避免过载使用，及时未烧损也会缩短寿命。

过载会引起噪音，使电流调节手轮转动困难等。

电缆过长，会导致电流流通不畅，增加电力损耗。

电缆过旧，表层绝缘被损坏，会引起电弧不稳。

5．BX1型焊机
BX1型焊机是以JB/T7834-95和GB15579-1995为基准设计制造的。

BX6型焊机是以JB/T3643-2000和GB15579-1995为基准设计制造的。

BX3型焊机。
