基于光纤通道的网络存储PowerVault MD3光纤通道阵列可提供卓越的性能、可靠性以及丰富的功能，可以充分满足您的业务需求。
现在，您可以组合存储资源，利用冗余硬件提高可用性，并且简化备份流程，从而轻松提高存储利用率。
您可以使用标准2U 配置或高密度4U机型，在单个阵列内整合数据和资源，进而最大限度降低管理复杂性。
功能丰富，经济实惠MD3光纤通道阵列系列能够以经济合理的价格提供最高的性能和容量。
该系列可在2U或4U标准机架式盘柜中配备3.5英寸、2.5英寸硬盘或固态硬盘。
从空间角度来说，MD3660f属于高密度阵列，仅仅4U的空间就能容纳最多60个硬盘，可为您节约电力和冷却费用。
MD3620f阵列可以容纳24个2.5英寸硬盘，MD3600f则最多可以容纳12个3.5英寸硬盘。
借助专为MD3阵列设计的扩展盘柜，您可以根据您的需要，随时按照自己的方式来扩展存储容量。
这些丰富的功能选项可以令您随心所欲，事半功倍。
光纤通道存储，数据密集型应用程序的理想之选使用MD3光纤通道阵列，以更少的投入实施高性能网络存储解决方案，同时保护您现有的光纤通道投资。
现在，凭借可同时满足IOP密集型应用程序和高带宽应用程序要求的性能，您可以有效地整合存储，以实现现有光纤通道环境的价值。
此外，MD3存储阵列也完全适用于采用VMware® ESX和Microsoft®Hyper-V™软件的虚拟化应用程序环境。
满足日益增长的存储需求MD3光纤通道阵列具有超高的性价比。
新一代阵列每个控制器都有四(4)个8 Gb/s光纤通道端口，充分利用这些阵列，可以有效提高性能。
这些阵列拥有更高的处理能力，可以轻松应对大型数据库的应用程序需求。
同时，这些阵列还支持固态硬盘(SSD)，可以满足最为苛刻的I/O要求。
可选的高性能分层(HPT)功能可以提高阵列的I/O和吞吐量性能。
实现更高的管理效率MD3系列阵列由高级的MD Storage Manager软件管理，该软件是一款基于客户端的直观应用程序。
Dell™ PowerVault™ MD3000RAID 存储设备硬件用户手册w w w.d e l l.c o m|s u p p o r t.d e l l.c o m注、注意和警告注：注表示可以帮助您更好地使用计算机的重要信息。
注意：注意表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。
警告：警告表示可能会导致财产损失、人身伤害甚至死亡。
____________________本说明文件中的信息如有更改，恕不另行通知。
©2007Dell Inc.。
版权所有，翻印必究。
未经 Dell Inc.书面许可，严禁以任何形式进行复制。
本文中使用的商标：Dell、DELL徽标、PowerEdge和 PowerVault 是 Dell Inc. 的商标；Microsoft、Windows、Windows Server 和 MS-DOS是 Microsoft Corporation 在美国和/或其它国家和地区的商标或注册商标；Red Hat、Red Hat Enterprise Linux和Red Hat Linux是 Red Hat, Inc. 在美国和其它国家和地区的注册商标；SUSE 是 Novell, Inc. 在美国和其它国家和地区的注册商标；UNIX是 The Open Group 在美国和其它国家和地区的注册商标。
本说明文件中述及的其它商标和产品名称是指拥有相应商标和产品名称的公司或其制造的产品。
Dell Inc. 对其它公司的商标和产品名称不拥有任何所有权。
型号：AMP012007 年 2 月P/N JR475修订版 A00目录1关于系统 (7)概览 (7)存储设备配置 (7)Modular Disk Storage Manager (8)您可能需要的其它信息 (8)硬件配置 (9)存储设备挡板上的指示灯 (9)前面板指示灯和部件 (10)背面板指示灯和部件 (13)RAID 控制器模块 (13)高速缓存功能和部件 (17)电源设备和冷却风扇部件 (17)2连接 RAID 存储设备 (19)开始之前 (19)关于存储设备连接 (19)连接存储设备 (20)冗余和非冗余 (20)单 SAS 输入端口配置 (20)双 SAS 输入端口配置 (22)连接 MD1000 扩充存储设备 (27)使用先前配置的 MD1000 存储设备进行扩充 (27)使用新的 MD1000 存储设备进行扩充 (28)3使用 RAID 存储设备 (31)物理磁盘、虚拟磁盘和磁盘组 (31)物理磁盘 (31)物理磁盘状态 (31)自我监测分析和报告技术 (SMART) (32)虚拟磁盘和磁盘组 (32)目录3支持的 RAID 级别 (33)RAID 0 (33)RAID 1 (34)RAID 5 (34)RAID 10 (34)RAID 级别的使用 (34)分段大小 (34)热备用和重建 (35)全局热备用 (35)热备用操作 (35)重建 (35)介质错误和不可读扇区 (35)RAID 操作和功能 (36)虚拟磁盘操作 (36)磁盘组操作 (37)RAID 后台操作优先级 (38)虚拟磁盘迁移和磁盘漫游 (39)高级功能 (40)存储分区 (40)主机类型 (41)快照虚拟磁盘 (41)快照资源库虚拟磁盘 (42)虚拟磁盘服务 (42)卷影复制服务 (42)虚拟磁盘复制 (43)同时使用快照和磁盘复制 (44)硬件冗余和故障时转移 (44)冗余和非冗余 (44)多路径软件 (44)主机总线适配器 (45)冗余主机布线 (45)替换或卸下 RAID 控制器模块时 (47)RAID 控制器故障时转移模式 (48)RAID 存储设备导热关闭 (48)更新存储设备固件 (48)4目录RAID 控制器模块固件 (49)物理磁盘固件 (49)扩充存储设备固件 (49)4安装存储设备组件 (51)建议使用的工具 (51)卸下和装回前挡板 (51)卸下和安装物理磁盘 (52)从存储设备中卸下物理磁盘 (52)在存储设备中安装 SAS 物理磁盘 (53)卸下和安装 RAID 控制器模块 (55)卸下 RAID 控制器模块 (55)安装 RAID 控制器模块 (56)卸下和安装 RAID 控制器模块备用电池装置 (56)卸下和安装电源设备/冷却风扇模块 (57)卸下电源设备/冷却风扇模块 (58)安装电源设备/冷却风扇模块 (58)卸下和安装控制面板 (59)卸下控制面板 (59)安装控制面板 (60)卸下和安装中间板 (61)5排除存储设备故障 (63)安全第一 — 为您和您的存储设备着想 (63)启动例行程序 (63)排除外部连接故障 (63)排除受潮存储设备的故障 (63)排除受损存储设备的故障 (64)排除电源设备故障 (64)排除存储设备冷却故障 (65)排除风扇故障 (66)目录5排除 SAS 物理磁盘故障 (66)排除存储设备连接故障 (67)硬控制器故障和锁定条件 (67)无效的存储设备 (68)ECC 错误 (68)PCI 错误 (68)严重条件 (68)非严重条件 (68)6获得帮助 (71)获得帮助 (71)在线服务 (71)自动技术支持服务 (72)订单状态自动查询服务 (72)支持服务 (73)Dell 企业培训 (73)订购时遇到的问题 (73)产品信息 (73)退回项目以要求保修或信用退回 (73)致电之前 (74)与 Dell 联络 (74)词汇表 (95)索引 (101)6目录关于系统Dell™ PowerVault™ MD3000 是 3U 架装式外部独立磁盘冗余阵列 (RAID) 存储设备，它最多可以容纳 15 个 3.0 Gbps、串行连接的 SCSI (SAS) 磁盘。

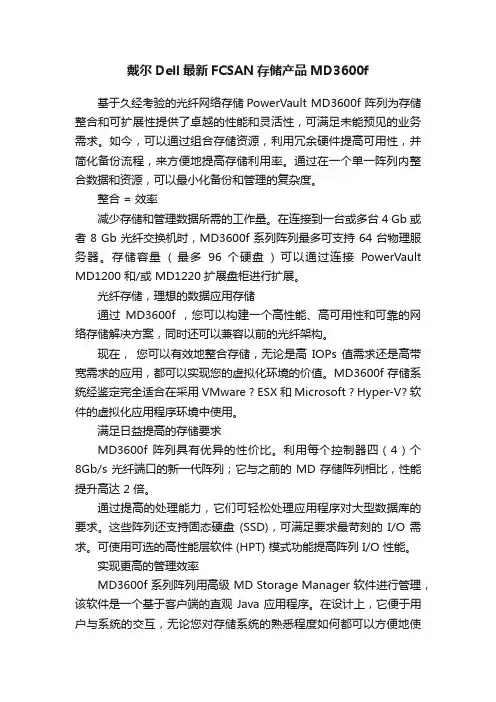

戴尔Dell最新FCSAN存储产品MD3600f基于久经考验的光纤网络存储PowerVault MD3600f 阵列为存储整合和可扩展性提供了卓越的性能和灵活性，可满足未能预见的业务需求。
如今，可以通过组合存储资源，利用冗余硬件提高可用性，并简化备份流程，来方便地提高存储利用率。
通过在一个单一阵列内整合数据和资源，可以最小化备份和管理的复杂度。
整合 = 效率减少存储和管理数据所需的工作量。
在连接到一台或多台 4 Gb 或者 8 Gb 光纤交换机时，MD3600f 系列阵列最多可支持 64 台物理服务器。
存储容量( 最多96 个硬盘) 可以通过连接PowerVault MD1200 和/或 MD1220 扩展盘柜进行扩展。
光纤存储，理想的数据应用存储通过MD3600f ，您可以构建一个高性能、高可用性和可靠的网络存储解决方案，同时还可以兼容以前的光纤架构。
现在，您可以有效地整合存储，无论是高IOPs 值需求还是高带宽需求的应用，都可以实现您的虚拟化环境的价值。
MD3600f 存储系统经鉴定完全适合在采用 VMware ? ESX 和 Microsoft ? Hyper-V? 软件的虚拟化应用程序环境中使用。
满足日益提高的存储要求MD3600f 阵列具有优异的性价比。
利用每个控制器四（4）个8Gb/s 光纤端口的新一代阵列；它与之前的 MD 存储阵列相比，性能提升高达 2 倍。
通过提高的处理能力，它们可轻松处理应用程序对大型数据库的要求。
这些阵列还支持固态硬盘(SSD)，可满足要求最苛刻的I/O 需求。
可使用可选的高性能层软件 (HPT) 模式功能提高阵列 I/O 性能。
实现更高的管理效率MD3600f 系列阵列用高级 MD Storage Manager 软件进行管理，该软件是一个基于客户端的直观 Java 应用程序。
在设计上，它便于用户与系统的交互，无论您对存储系统的熟悉程度如何都可以方便地使用；它提供了两个不同的管理路径，并专有一个企业窗口，允许通过单个界面监控多个系统，包括上一代 MD3000i 和 MD3200 系列阵列。

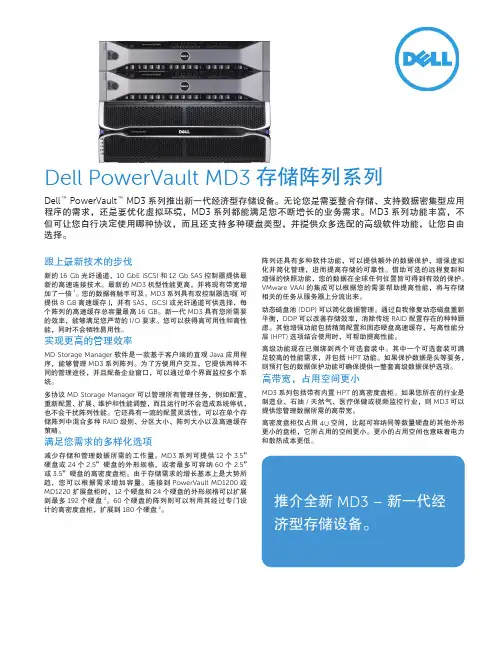

Dell PowerVault MD3存储阵列系列Dell™ PowerVault™ MD3系列推出新一代经济型存储设备。
无论您是需要整合存储、支持数据密集型应用程序的需求，还是要优化虚拟环境，MD3系列都能满足您不断增长的业务需求。
MD3系列功能丰富，不但可让您自行决定使用哪种协议，而且还支持多种硬盘类型，并提供众多选配的高级软件功能，让您自由选择。
跟上最新技术的步伐新的16 Gb光纤通道、10 GbE iSCSI和12 Gb SAS控制器提供最新的高速连接技术。
最新的MD3机型性能更高，并将现有带宽增加了一倍1。
您的数据将触手可及。
MD3系列具有双控制器选项（可提供8 GB高速缓存），并有SAS、iSCSI或光纤通道可供选择，每个阵列的高速缓存总容量最高16 GB。
新一代MD3具有您所需要的效率，能够满足您严苛的I/O要求。
您可以获得高可用性和高性能，同时不会牺牲易用性。
实现更高的管理效率MD Storage Manager软件是一款基于客户端的直观Java应用程序，能够管理MD3系列阵列。
为了方便用户交互，它提供两种不同的管理途径，并且配备企业窗口，可以通过单个界面监控多个系统。
多协议MD Storage Manager可以管理所有管理任务，例如配置、重新配置、扩展、维护和性能调整，而且运行时不会造成系统停机，也不会干扰阵列性能。
它还具有一流的配置灵活性，可以在单个存储阵列中混合多种RAID级别、分区大小、阵列大小以及高速缓存策略。
满足您需求的多样化选项减少存储和管理数据所需的工作量。
MD3系列可提供12个3.5”硬盘或24个2.5”硬盘的外形规格，或者最多可容纳60个2.5”或3.5”硬盘的高密度盘柜。
由于存储需求的增长基本上是大势所趋，您可以根据需求增加容量。
连接到PowerVault MD1200或MD1220扩展盘柜时，12个硬盘和24个硬盘的外形规格可以扩展到最多192个硬盘2。
Dell PowerVault MD 系列Dell PowerVault MD存储系列模块化存储经济实惠之选Dell™ PowerVault™ MD 系列是获得可靠存储的经济实惠之选。
新MD3机型能够提高连接性和性能，并通过MD 扩展盘柜扩展容量。
软件功能可保护数据、提高性能和简化管理。
这可腾出宝贵的资源，有助于减少成本并在日常工作中进行创新。
Dell PowerVault MD 系列戴尔的独特之处简化是我们的一贯理念我们可帮助您更简单地实现自动化管理、优化资源利用率以及在IT 基础架构中实现无缝扩展。
经济实惠的创新我们不受传统技术的羁绊，专注于提供开放式、功能强大且经济实惠的存储解决方案，旨在长期保护您的投资。
利用先进的技术交付简单且经济实惠的创新解决方案。
随需求增长扩展容量我们的模块化、可扩展设计提供多种选项（包括支持Dell PowerEdge™ 服务器的全新MD3060e 盘柜），支持提高容量和性能。
1第2页多样化的选项PowerVault MD系列有多种不同的机型，可以满足您的环境或存储需求。
该产品系列包括DAS（直接连接）或SAN 阵列，提供SAS、iSCSI或光纤通道连接选项。
它具有2U 或4U外形规格，可在您需要的解决方案中按要求混搭多种硬盘。
MD扩展盘柜提供12硬盘、24硬盘和60硬盘选项，可确保您能够随业务增长扩展容量。
卓越的性能、功能和通用性PowerVault MD3系列推出了新一代经济实惠的存储，支持12 Gb SAS、10 GBASE-T以太网iSCSI和16 Gb光纤通道连接，确保您拥有实现业务增长所需的适当技术。
此外，在新的MD3机型中，每个控制器配备8 GB高速缓存，是现有MD3机型上可用控制器内存的两倍。
MD3提供的高级功能现在绑定到两个选项中，更易于根据优先顺序调整功能。
其中一个选项可满足较高的性能需求，并包括高性能分层(HPT)功能。
如果要优先考虑数据保护，则数据保护选项可确保提供一整套高级数据保护功能。
