仓库现场地面划线知识仓库区域划分标准精华附图文

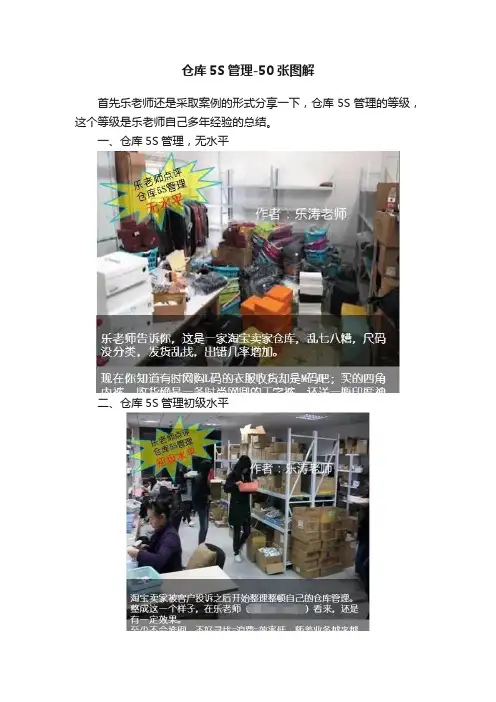

仓库5S管理-50张图解首先乐老师还是采取案例的形式分享一下，仓库5S管理的等级，这个等级是乐老师自己多年经验的总结。

一、仓库5S管理，无水平二、仓库5S管理初级水平三、仓库5S管理中级水平四、电商发货区5S管理无水平VS初级水平五、下是分享亚马逊的仓库5S管理图集上图是亚马逊仓库鸟瞰图，仓库5S管理很好，地面的定置区域，转运车的定置区域管理，货架的统一以及通道没被堵。

乐老师提示：仓库如果通道规划不合理的话，有很多死路，造成效率低，来回搬运浪费看上图，每个货物都有他的区域，在黄线内，黄线旁边第上还有白色的东西，对这个是标识卡。

让人人都知道这个区域放什么。

看上图这仓库，定置，5S管理搞的比较好吧。

不是一般的企业只搞卫生吧？这样的仓库你只搞卫生，不搞整理，定置，定位，定品，定型号，编码，区域等等等管理，你去发货。

找都找不到。

上图除了拿取物品区域，还有高架库，看到没有。

注意每个货架上的标识牌，从行走的方位看，一目了然。

很多酒店房间的标示牌就很坑爹；有次乐老师出差给某企业培训5S管理课程，坐完电梯出来，有个走廊很长，刚好我在走廊中间，往左边看，往右边看，在看下我的房卡，他妈的，不知道我的位置是在左边，还是右边。

边走边看。

结果又倒回来。

5S管理标识不是贴了就可以，标识是贴给客人看的，要考虑客人从什么位置出来，出来的方向是否能一目了然看清标识。

这样5S管理标识起到的作业才非常大。

看上图这个黑鬼拿取货物，如果你仅仅做5S管理，只是做卫生的话，不把每层货架做好标识清楚的话，让黑鬼拿不到该拿的物品，我估计黑鬼肯定要打你。

肯定要对你做的5S管理反感。

不是5S管理不好，是你压根就不会，道听途说的，还天天说我们搞到10s了，狗屁一堆。

上图这个现场，做仓库，pmc的人特别有感触。

pmc在做物料排查的时候，半成品，配件，包材，辅料没有5s管理的话，你的交货期肯定会长。

因为排查物料要耗时。

经常找来找去。

而且数据不精准。

定区域，定层，定位，定品，真的很重要同样，通道规划也很重要，不要被堵了通道。

5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门： 图例：I类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

2、线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位20cm图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门：双开门：I 类----限高线：三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓储合理布局仓库六大区域结构图分析
1.第一个区域叫收货区
仓库里有收货区，并且要有标识，或者从天花板上挂下来一个牌写上“收货区”，或者在地上划线的时候写上“收货区”。

不能今天在这里收货，明天在那边收货，也就是说格局要固定好、布局好。

2.第二个区域叫散货区
散货放散货区，整箱放整箱区，这样就会减少误差。

因为整箱放盘点很快,三两下就看到了。

，不够的东西从散货那边拿，有些是圆筒的；
，不好包就把它捆扎起来，定量；
，一扎一扎都定量，零零散散放在专门的散货区，不要动不动就去拆箱子。

这样配货速度就加快了。

3.第三个区域叫分拣区
分拣区就像小五金仓库，它给生产送料的时候，可能会像抓中药一样，这里拿一点，那里拿一点，分拣一般是储存的主打区。

4.第四个区域叫包装区
该区域是专门用来做包装的。

5.第五个区域叫拼装区
发货的时候是零散的，不是整批的发，所以零散发有专门一个区叫拼装区。

6.第六个区域叫办公区
仓库管理都有一个办公区，办公区闲人莫进，不能随便什么人都到仓库里去看。

办公区里面有很多档案资料，尤其电脑不准让别人碰，领导来了，可以显示给他看，但不要让他动键盘。

5S 之仓库区域划分标准1．地面通道线、区域划分线：① 线宽： A 类----线宽5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B 类----线宽10cm ：大型生产车间、大型仓库的主通道线；C 类----线宽12cm ：厂区交通线。

② 线型A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：5cm 10cm12cm15cm15cm15cm15cm15cm5cmC 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cm图例：B 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：2cm5cm2cm5cm3cm20cm5cm20cm不合格品区D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G类----货架的定位：通道非通道液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。

地面定置线标准及要求
类别作用颜色幅宽
(cm)
间隔
(cm)
线型示例
通道线
标识通道、作业区的线，禁止踏踩，跨越黄色8 实线
人行道绿色8 实线
出入口
线
区域隔线为实线，可以跨越出入的路段为虚线黄色8 30－20 虚线
通行线标识通道左侧通行或右侧通行的线，用以指明
行进方向，要有一定的间隔或划在转角附近
黄色根据需要根据需要箭头
虎斑线标识危险地点、区域的线，如移载平台、转盘、
吊钩、卷帘门下沿20CM，配电盘区域，试验平
台区域，压力容器区域等的区域划线
黄黑
相间
8 10－10 实线
放置场
线
标识在制品放置场所与作业平台的线白色 5 实线作业区饮水区、作业区域划线绿色 5 实线消防区废品区、消防区域划线红色8 实线暂存区等处理区，暂存区域划线蓝色 5 实线
1
2。

仓库区域划分标准，地面通道线、区域划分线、定位线的类型规定一、地面通道线、区域划分线1、线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

2、线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C类----红色虚线：不良品摆放区的划分线；D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

二、仓库定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位20cm图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：非通道通道H 类----门开闭线：单开门：双开门：I 类----限高线：三、仓库刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

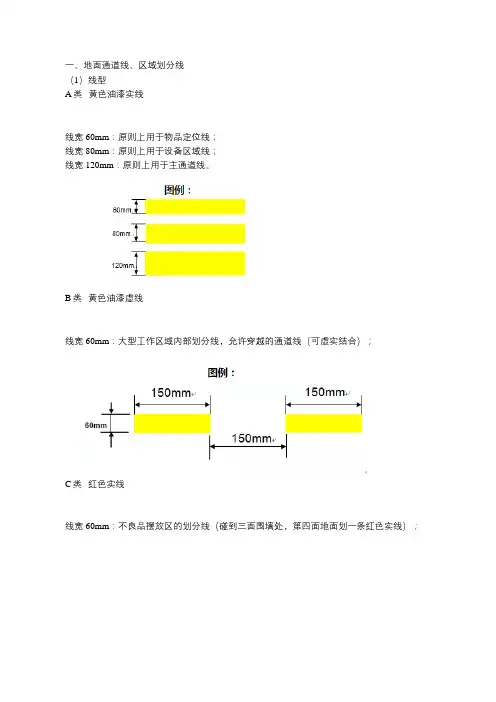

一、地面通道线、区域划分线（1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。

B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；（2）定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；E类—消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；G类--货架的定位H 类--门开闭线I 类--限高线J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；二、通道划线三、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

四、工具标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。

5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。

②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 15cm 15cm 15cm 15cm15cm 15cm 15cm15cm15cm 15cm5cm 5c m 5cm 5cm 5cm图例：B 类-----不良品区的定位：用红色封闭线；图例：C 类-----示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：20cm20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；G 类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门：图例：2.5cmI 类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。

仓库现场地面划线知识-仓库区域划分标准精华资料附图文————————————————————————————————作者：————————————————————————————————日期：5S 之仓库区域划分标准1．地面通道线、区域划分线：① 线宽：A 类----线宽5cm ：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B 类----线宽10cm ：大型生产车间、大型仓库的主通道线；C 类----线宽12cm ：厂区交通线。

② 线型A 类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线； 图例：C 类----红色虚线：不良品摆放区的划分线；5cm 10cm12cm15cm15cm15cm15cm15cm5cmD 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）； 图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。

2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm 15cm 5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；2c m 5c2c 5c3c20c5c20cm不合格品区E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；2c 5c说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；20cF 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并说明：红色线宽5cm ，空白线宽5cm ，45o 倾斜；区域长度与消防栓保持一致、宽度30cm 左右；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；标明起动方向；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门：液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
