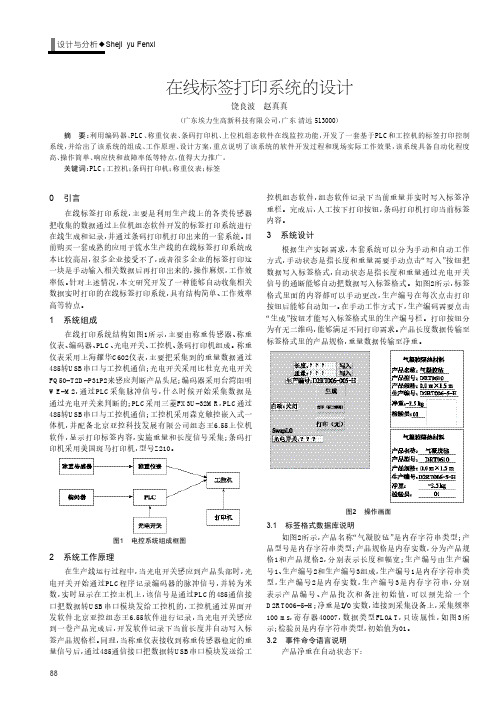

基于PLC的标签打印系统

基于PLC的标签打印机控制系统设计摘要：随着科学技术的进步，标准化管理的原则，公司的快速发展，各个行业对标签质量、形象、安全、高效、准确等管理方面的要求不断提高。

标签打印已经成为一个重要的内容,越来越多的管理者更高程度地关注的生产和印刷，标打印签已经成为日常工作的一部分。

如何更有效率地制作出便捷标签将成为人们更加关注的一个问题。

因此，这种设计对于实现更方便的标签印刷过程控制和标签内容更容易改变印刷系统设计具有重要意义。

本设计的主要内容是通过PLC输出控制电机，来实现标签打印机的控制，完成最终的设计。

1.引言在我们的日常生活中，打印机始终发挥着不可或缺的作用，作为工作和学习中不可或缺的设备，它已经被广泛地应用于政府、公司、银行、医院、高校、家庭等众多机构和单位。

这种设备的意义在于，采用先进的技术手段和算法，为企业提供高效、准确、规范化的标签打印服务，在保证标签质量的前提下提高生产效率，降低人力成本，同时也为行业的数字化转型提供了重要的支撑。

此外，PLC标签打印机中的传感器和检测功能，还可以实现对标签质量和条码的自动检测和校验，有效降低生产环节中的错误率提高产品质量和客户满意度。

2.总体方案设计该项目设计内容为基于PLC标签打印机控制系统设计及应用研究，即以S7-200 PLC作为控制器地标签打印机控制系统，需要有良好的软件控制系统，能够实现标签打印的自动化过程，能够对标签内容进行自定义设置和编辑，支持多种打印格式和字体。

PLC标签打印机需要保证标签打印质量高、精准、稳定，能够适应不同材料的标签打印需求，及时检测并纠正打印错误，以确保打印品质符合ISO标准。

该机器需要具备良好的可靠性和稳定性，能够长时间运行而不出现故障或打印延误等问题。

3.硬件选型3.1 PLC的选型S7-200系列PLC就是为了满足不断发展的市场需求而开发出来的，其价格比较低廉，性能要求较高。

选择PLC的型号为S7-200 CPU 226。

注意：本文只介绍了PLC和打印机、触摸屏之间进行通讯时的关键步骤，部分涉及到PLC和打印机、触摸屏的单机操作说明没有细讲，需要自行查阅对应的技术资料。

一•物料清单1.PLC 信捷XD3-48T-E2.扩展板信捷XD-NS-BD3.触摸屏信捷TG765S-XT4.打印机TSC T-4503E5.DB9接头一套二•控制及连接方式1.通过触摸屏输入条码信息2.PLC在满足打印条件后控制打印机打印标签3.条码中包含的序列号每打印一次自动加一4.PLC通过232方式控制打印机三.难点1.用PLC控制打印机与用电脑控制打印机不同，无法以所见即所得方式控制打印结果2.打印机本身有自动打印递增序列号功能，但是在用PLC控制时因为控制方式不同而无法实现，递增功能只能由PLC实现3.打印内容位置调整无法直观显示，只能通过修改坐标定位实现四•调试过程1.打印机有配套的标签编辑软件“BarTender”可以直接以所见即所得的方式生成打印内容并导出成为指令格式，其工作方式类似Fron tpage。

因此可以先在软件里面编辑好模板之后导出为模板文件，可以直接用记事本打开。

见下图：2.将模板文件中引号范围内的内容更改为变量。

定义变量的方式为字母或数字加$号注意：条形码信息内容和字符内容要是同一个变量3.打开打印机控制软件“ DiagTool_V163”，设定好232通讯格式，将模板文件及字体文件传输到打印机中1.打印机硬件参数设定，可以直接从和电脑连接的打印机读取配置内容2.通讯格式设定，9600,8, N,13.打印机档案管理页面，将定义好变量的模板文件传输到打印机中。

注意档案类型选择所有文件。

4.字体管理页面，将选定好的字体名称及相关参数设定传输到打印机中2.将下面的指令内容传输到PLC寄存器中，注意DOWNLOAD后面引号中的名称为自定义的变量赋值程序名，即从第二行到EOP之间的内容，最后一行RUN后面的名称一定要和模板的文件名一致，扩展名一定为BAS3.找到变量后面引号中的内容在PLC中对应的寄存器，在触摸屏上新建一个ASC字符输入栏，关联对应的寄存器并设定好对应寄存器个数。

光机电一体化课程设计题目：变频器控制与通信院别：机电学院专业：机械电子工程班级：姓名：学号：指导教师：基于PLC控制的自动贴标机设计——变频器控制与通信摘要变频器（VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

本课程设计主要讨论变频器与可编程控制器(PLC)通信原理，介绍变频器的控制方式、PLC与变频器远程通信控制的硬件连接等。

选用三菱FX2N型PLC及三菱FR-S500变频器，介绍串行通信技术在贴标机交流变频调速控制系统中的应用，并通过相应的部分通信控制程序来说明利用可编程控制器实现串行通信编程设计方法。

关键词：通信协议；变频器；PLC；控制目录前言 (3)一.变频器的选用 (4)二.变频器的控制方式 (5)三.PLC与变频器远程通信控制的硬件连接 (5)四.变频器的远程控制原理 (6)五.对变频器远程控制时参数的设定 (8)六.对变频器远程控制的软件设计 (8)七.变频器仿真 (9)八.心得体会 (14)附录： (16)前言变频器调速是集自动控制、微电子、电力电子、通信技术于一体的技术，它因很好的调速、节能性能, 在各行业中获得了广泛的应用。

PLC是近年来发展极为迅速、应用面极广的工业控制装置，它具有体积小、组装灵活、编程简单、抗干扰能力强和可靠性高等优点。

现代工业生产的许多领域将变频器与PLC相结合使用, 借助于 PC或(HMI)可以对自动化设备进行智能控制。

随着网络技术的发展，PLC既可以独立地对自动化设备进行控制，也可以作为工作站与整个工厂网络系统的各个单元进行信息交换，有利于“无人化”工厂的实现。

基于PLC的贴标机控制系统设计发布时间：2022-10-30T08:11:42.517Z 来源：《中国建设信息化》2022年第12期6月作者：黄跃娟张娜薛莹[导读] 本文设计的是基于可编程控制器控制直流电源贴标机，利用装置上的电子传感器检测传送带上待贴黄跃娟张娜薛莹哈尔滨华德学院 150025摘要：本文设计的是基于可编程控制器控制直流电源贴标机，利用装置上的电子传感器检测传送带上待贴标物体位置信息和气缸工作状态，通过可编程控制器的运算从而控制气缸以及变频器，再由变频器控制电机的运作，标签贴纸从卷轴里拉出，贴标轮竖直方向向下伸出并将贴纸贴在直流电源上，实现自动贴标功能。

关键词：可编程控制器；贴标机；变频器1、引言随着现代可编程技术和传感器技术的飞速发展，作为工厂厂家生产线上快速生产需求，厂商对于实现自动化水平需要也越来越高，可编程控制器具有比较高可操作性与可靠性，这些特性让自动贴标机具有精度高、保证人工安全前提下提升生产速度、生产成本低、抗干扰性能强、发生故障问题率低、操作简单以及后续维修和保养便捷等特点2、贴标机主电路设计直流电源贴标机的传送带主电路是由一台变频器和一台三相异步电动机组成，变频器接入三相异步电动机，可通过调节变频器参数从而控制电机的运作，电机通过带动皮带来控制传送带的运动，传送带运动在整个贴标机开始运作时是保持一直匀速的状态。

贴标机驱动轮主电路也是由一台变频器和一台三相异步电动机组成，电机作为驱动轮，贴标机的驱动轮间断地拉动标签带运动。

在电路中设有空气开关，空气开关是非常重要的一种电气设备元件，在电路中如果出现短路、过载等情况下，起到一定的保护作用。

3、贴标机传送带控制电路设计直流电源贴标机的传送带控制电路是由三相异步电动机带动传送带运行，直流电源贴标机电气控制系统开始运行时，按下启动按钮SB1后，电机通过皮带带动传送带一直保持匀速状态运作，按钮SB2作为整个贴标机控制系统的停止按钮。

注意：本文只介绍了PLC和打印机、触摸屏之间进行通讯时的关键步骤，部分涉及到PLC和打印机、触摸屏的单机操作说明没有细讲，需要自行查阅对应的技术资料。

一．物料清单1.PLC 信捷XD3-48T-E2.扩展板信捷XD-NS-BD3.触摸屏信捷TG765S-XT4.打印机TSC T-4503E5.DB9接头一套二．控制及连接方式1.通过触摸屏输入条码信息2.PLC在满足打印条件后控制打印机打印标签3.条码中包含的序列号每打印一次自动加一4.PLC通过232方式控制打印机三．难点1.用PLC控制打印机与用电脑控制打印机不同，无法以所见即所得方式控制打印结果2.打印机本身有自动打印递增序列号功能，但是在用PLC控制时因为控制方式不同而无法实现，递增功能只能由PLC实现3.打印内容位置调整无法直观显示，只能通过修改坐标定位实现四．调试过程1.打印机有配套的标签编辑软件“BarTender”，可以直接以所见即所得的方式生成打印内容并导出成为指令格式，其工作方式类似Frontpage。

因此可以先在软件里面编辑好模板之后导出为模板文件，可以直接用记事本打开。

见下图：2.将模板文件中引号范围内的内容更改为变量。

定义变量的方式为字母或数字加$号注意：条形码信息内容和字符内容要是同一个变量3.打开打印机控制软件“DiagTool_V163”，设定好232通讯格式，将模板文件及字体文件传输到打印机中1.打印机硬件参数设定，可以直接从和电脑连接的打印机读取配置内容2.通讯格式设定，9600,8，N,13.打印机档案管理页面，将定义好变量的模板文件传输到打印机中。

注意档案类型选择所有文件。

4.字体管理页面，将选定好的字体名称及相关参数设定传输到打印机中2.将下面的指令内容传输到PLC寄存器中，注意DOWNLOAD后面引号中的名称为自定义的变量赋值程序名，即从第二行到EOP之间的内容，最后一行RUN后面的名称一定要和模板的文件名一致，扩展名一定为BAS。
