高压线路绝缘检测培训资料

高压输电线路的绝缘设计与分析高压输电线路的绝缘设计与分析是电力系统中非常重要的一环。

随着电力需求的不断增长，电网输送的电压也逐渐提升到了更高的水平，这就对输电线路的绝缘技术提出了更高的要求。

本文将就高压输电线路的绝缘设计与分析进行探讨，重点包括绝缘材料的选择、绝缘设计的原则以及绝缘系统的分析与评估。

首先，绝缘材料的选择是绝缘设计的基础。

在高压输电线路中，常用的绝缘材料主要有玻璃纤维强化塑料、硅橡胶、聚乙烯等。

根据具体的工程要求和环境条件，选择合适的绝缘材料是确保输电线路运行安全和可靠性的关键。

例如，在沿海地区或高温多湿的环境中，应选择耐候性好且抗水浸能力强的绝缘材料；而在高山地区或冷区，应选择耐低温性好的绝缘材料。

其次，绝缘设计必须遵循一些重要原则，以确保线路的安全运行。

首先，要保证绝缘材料的堪称性能符合设计要求，包括电介质强度、耐久性、机械强度等。

其次，要避免线路在运行过程中出现电气击穿现象，即使在高湿度或高压干扰的情况下也能保持绝缘性能。

此外，还应考虑保护绝缘材料免受紫外线辐射、化学腐蚀和机械破坏等因素的侵害。

最后，绝缘设计中还要考虑输电线路的空气间隙、支柱间隙等因素，以保证电场分布均匀，防止局部放电和电弧击穿。

在绝缘系统的分析与评估方面，可以采用多种方法进行。

其中，常用的方法有绝缘材料性能测试、电场强度分布计算和绝缘损坏检测等。

绝缘材料性能测试包括介电强度测试、电介质损耗测试和体积电阻率测试等，通过这些测试可以评估绝缘材料的质量和性能。

电场强度分布计算可以借助电场有限元仿真软件进行，可以预测绝缘系统的电场分布情况，分析电场强度是否超过绝缘材料的承受能力。

绝缘损坏检测可以采用红外热像仪、超声波探伤仪等设备进行，以便及时发现绝缘系统中的隐患和损坏。

此外，还应该注意一些其他与绝缘设计相关的问题。

首先，需要确保高压输电线路与其周围的建筑物和设备保持足够的安全距离，避免发生漏电、电弧及其他故障。

其次，要注意线路附近的树木、动物等因素对绝缘系统的影响。

高压试验设备与高电压的测量培训资料1. 简介本文档旨在介绍高压试验设备以及高电压的测量和相关培训资料。

高压试验设备是用于测试电气设备和电气绝缘材料的工具，而高电压测量是用于测量高电压设备和电气系统中的电压值。

本文档将涵盖高压试验设备的基本原理、常见的高压试验设备类型以及高电压测量的方法和注意事项。

希望本文档能够对高压试验设备和高电压测量的相关人员提供有用的信息和指导。

2. 高压试验设备2.1 基本原理高压试验设备是通过施加高电压来测试电气设备和电气绝缘材料的耐压性能。

其基本原理是使用特定的电源和电路来产生高电压，并将高电压施加在需要测试的设备或材料上，通过观察被测试设备或材料的耐压情况来评估其绝缘性能。

2.2 常见的高压试验设备类型•直流高压试验设备：适用于直流电设备和绝缘材料的测试，能够提供稳定的直流高电压。

•交流高压试验设备：适用于交流电设备和绝缘材料的测试，能够提供稳定的交流高电压。

•波形高压试验设备：适用于对设备和绝缘材料的波形特性进行测试，能够提供不同形状和频率的高压波形。

2.3 使用注意事项•操作人员需要具备相关的电气知识和操作技能，确保安全操作。

•在使用高压试验设备之前，需要对设备进行检测和维护，确保其正常工作。

•操作过程中需要遵守相关的安全规定和操作规程，以防止意外事故的发生。

3. 高电压的测量3.1 测量方法•电压表：使用数字电压表或模拟电压表来测量高电压值。

•示波器：使用示波器观察高电压信号的波形和特征。

•分压器：使用分压器将高电压信号降压后再进行测量，以保护测量设备。

3.2 注意事项•使用高精度、高耐压的测量设备，确保测量结果的准确性和安全性。

•使用正确的测量方法和技术，避免误差和电击等风险。

•在测量过程中，应注意环境条件和设备工作状态的影响，确保测量结果的可靠性。

4. 培训资料为了提供更多关于高压试验设备和高电压测量的培训资料，以下是一些参考资源：•电气工程教材和参考书籍：例如《高压技术基础》、《高压试验技术》等。

高压电工进网作业培训第十一讲高压电力线路一、概述1、电力线路的作用是输送和分配电能2、电力线路可分为输电线路和配电线路1）架设在发电厂和地区变电所之间的线路用于输电能的叫输电线路。

输电线路电压一般在110KV及以上，220KV以上也称超高压输电线路2）用于分配电能的称为配电线路。

配电线路可分为高压配电线路（10KV~110KV）和低压配电线路（220/380V）3、电力线路按架设方式来分为：架空电力线路和电缆电力线路二、架空电力线路（一）架空电力线路构成及其作用1、架空电力线路的结构主要包括：杆塔及其基础、导线、绝缘子、拉线、横担、金具、防雷设施和接地设施2、架空电力线路在运行中要承受自重、风力、温度变化、覆冰、雷雨、污秽等自然条件的影响3、架空电力线路得用杆塔的固定和支撑把导线布置在离地面一定的高度（二）杆塔种类及使用特点杆塔的作用是支持导线、避雷线和其它附件，杆塔的型式和尺寸应能使导线与导线之间、导线与避雷线之间、导线与杆塔本身以及导线对大地和交叉跨越物之间，有足够的安全距离1、杆塔按材质分类1）木杆木杆的优点是绝缘性能好，质量小、运输及施工方便；缺点是机械强度低、易腐朽、维护工作量大2）水泥杆水泥杆即钢筋混凝土杆，共优点是结实耐用、使用年限长、美观、维护工作量小；缺点是比较笨重、运输及施工不便。

3）金属杆金属杆有铁塔、钢管杆和型钢杆，基优点是机械强度高搬运组装方便、使用年限长；缺点是耗用钢材多、投资大、维修中除刷漆工作量大2、杆塔按在线路上的作用分类1）直线杆塔（用Z表示）直线杆塔主要用于线路的直线段中，在正常情况下，一般不受顺线路方向的拉力，而是受垂直荷载（导线、绝缘子、金具、覆冰重量，以及水平风荷载）2）耐张杆塔（用N表示）耐张杆塔（又称承力杆塔），主要用于线路分段处，在正常情况下，除承受与直线杆塔一样的荷载外，还承受导线的不平衡张力。

在断线的情况下，耐张杆塔还要承受断线张力，并能将线路断线、倒杆事故控制在一个耐张段内。

2023-10-28•高压培训概述•高压培训的核心概念•高压培训的主要内容•高压培训的方法与技巧•高压培训的评估与改进目•高压培训的实践与应用录01高压培训概述高压的定义高压（High Pressure）是指超出正常大气压的数值，通常指超过30000帕斯卡（Pa）的压力。

高压的特点高压具有高密度、高能量、高速度等特征，可以产生强大的破坏力和能量释放。

高压的定义与特点保证生产安全高压设备在操作过程中存在一定的风险，正确的操作和维护可以避免事故的发生，保障员工和企业的安全。

提高员工技能通过培训，员工可以掌握高压设备的操作和维护技能，提高工作效率和安全性。

提升经济效益高压设备的正常运行对于企业的生产效益至关重要，正确的操作和维护可以延长设备使用寿命，提高设备利用率，从而提升企业的经济效益。

高压培训的重要性高压技术自19世纪以来不断发展，最初被应用于工业生产领域，如蒸汽机、液压传动等。

高压技术的起源高压技术的进步高压培训的发展随着科技的发展，高压技术的运用领域不断扩展，如超导技术、粒子加速器、深海探测等。

随着高压技术的普及和应用，高压培训也逐渐发展起来，成为一种重要的职业技能培训领域。

03高压培训的历史与发展020102高压培训的核心概念使用前检查是否完好，穿戴时注意指尖和手套的配合，避免过紧或过松。

高压防护用品的使用方法绝缘手套选择符合国家标准的绝缘鞋，确保其电气性能和机械性能符合要求。

绝缘鞋选择符合国家标准的安全帽，确保其强度和抗冲击性能符合要求。

安全帽识别通过观察和检测设备，识别出可能存在的危险源。

防范采取安全措施，如加装防护装置、使用安全用具等，以避免危险的发生。

高压危险源的识别与防范在发生事故时，应立即切断电源，以避免事故扩大。

切断电源根据事故情况，采取相应的急救措施，如人工呼吸、心肺复苏等。

急救及时报警，通知相关人员进行处理。

报警高压事故的应急处理每天对设备进行检查，发现问题及时处理。

日常检查按照规定的时间间隔，对设备进行保养，如更换机油、清洗设备等。

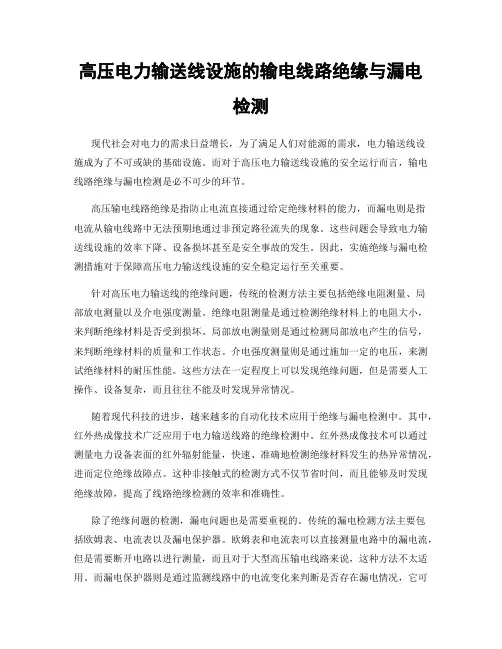

高压电力输送线设施的输电线路绝缘与漏电检测现代社会对电力的需求日益增长，为了满足人们对能源的需求，电力输送线设施成为了不可或缺的基础设施。

而对于高压电力输送线设施的安全运行而言，输电线路绝缘与漏电检测是必不可少的环节。

高压输电线路绝缘是指防止电流直接通过给定绝缘材料的能力，而漏电则是指电流从输电线路中无法预期地通过非预定路径流失的现象。

这些问题会导致电力输送线设施的效率下降、设备损坏甚至是安全事故的发生。

因此，实施绝缘与漏电检测措施对于保障高压电力输送线设施的安全稳定运行至关重要。

针对高压电力输送线的绝缘问题，传统的检测方法主要包括绝缘电阻测量、局部放电测量以及介电强度测量。

绝缘电阻测量是通过检测绝缘材料上的电阻大小，来判断绝缘材料是否受到损坏。

局部放电测量则是通过检测局部放电产生的信号，来判断绝缘材料的质量和工作状态。

介电强度测量则是通过施加一定的电压，来测试绝缘材料的耐压性能。

这些方法在一定程度上可以发现绝缘问题，但是需要人工操作、设备复杂，而且往往不能及时发现异常情况。

随着现代科技的进步，越来越多的自动化技术应用于绝缘与漏电检测中。

其中，红外热成像技术广泛应用于电力输送线路的绝缘检测中。

红外热成像技术可以通过测量电力设备表面的红外辐射能量，快速、准确地检测绝缘材料发生的热异常情况，进而定位绝缘故障点。

这种非接触式的检测方式不仅节省时间，而且能够及时发现绝缘故障，提高了线路绝缘检测的效率和准确性。

除了绝缘问题的检测，漏电问题也是需要重视的。

传统的漏电检测方法主要包括欧姆表、电流表以及漏电保护器。

欧姆表和电流表可以直接测量电路中的漏电流，但是需要断开电路以进行测量，而且对于大型高压输电线路来说，这种方法不太适用。

而漏电保护器则是通过监测线路中的电流变化来判断是否存在漏电情况，它可以及时切断电路以防止事故发生。

然而，由于传统漏电保护器无法提供具体的漏电信息，因此无法对漏电故障进行准确的定位和处理。

高压输电线路的绝缘检测与故障诊断一、背景介绍高压输电线路是电力系统中的重要组成部分，承载着大量的电能传输任务。

然而，长期以来，高压输电线路的绝缘问题一直是电力系统的一个难题。

绝缘的损坏或故障会导致电流泄露、短路甚至火灾等重大事故，严重影响电力系统的稳定运行。

因此，绝缘检测与故障诊断成为了高压输电线路维护管理的重要工作。

二、绝缘检测技术1. 绝缘电阻测量技术绝缘电阻测量是最常用的绝缘检测技术之一。

该技术主要通过测量高压输电线路与地的电阻，来间接评估绝缘的状况。

绝缘电阻值越大，说明绝缘层越完好。

常用的绝缘电阻测量设备有绝缘电阻计和绝缘电桥等。

2. 高压耐压试验技术高压耐压试验技术是一种主动的绝缘检测方法。

通过施加高电压，观察线路在高电压下是否出现击穿现象，以判断绝缘的可靠性。

高压耐压试验技术对绝缘的破坏性较大，通常在线路建设、改造或大修期间使用。

3. 无损检测技术无损检测技术是一种非破坏性的绝缘检测方法，可以在不中断电力运行的情况下进行。

常用的无损检测技术包括红外热像仪和超声波检测仪等。

红外热像仪可以通过测量设备表面的热量分布来评估绝缘的状况，而超声波检测仪则可以通过声波的传播来检测绝缘层中的缺陷。

三、故障诊断技术1. 局部放电检测技术局部放电是绝缘故障的常见现象之一。

局部放电检测技术通过监测放电信号的特征来判断绝缘的状态。

常用的局部放电检测方法包括高频电流互感器法和超声波法等。

高频电流互感器法主要通过测量高频电流的变化，来判断是否存在局部放电现象。

超声波法则是通过检测绝缘层中声波的传播速度和能量来评估绝缘的状况。

2. 高压电缆故障预测技术高压电缆是高压输电线路中重要的组成部分，也是绝缘故障的多发区域。

高压电缆故障预测技术主要通过监测电缆的温度、湿度和电压等参数，来判断是否存在潜在的故障风险。

常用的高压电缆故障预测方法包括红外测温法和电纺法等。

3. 故障定位技术故障定位技术是一种快速找出绝缘故障位置的方法，对于及时修复绝缘故障具有重要意义。
