关于REVIT在幕墙设计和下料中的运用

R e v i t操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。

可以设置文件保存时间、保存位置、界面颜色等常规设置。

保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。

保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。

绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。

在选项中图形颜色中选择反转背景色，就会变成黑色背景。

2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。

还允许您使用更高级的工具（如“导出”和“发布）来管理文件。

单击??打开应用程序菜单。

要查看每个菜单项的选择项，请单击其右侧的箭头。

然后在列表中单击所需的项。

作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。

最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。

使用该下拉列表可以修改最近使用的文档的排序顺序。

使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。

打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。

从列表中选择一个视图，以在绘图区域中显示。

快速访问工具栏快速访问工具栏包含一组默认工具。

您可以对该工具栏进行自定义，使其显示您最常用的工具。

主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。

2.3软件操作1.新建项目新建项目有三种方式。

第一种，打开软件初始界面有直接的新建项目。

第二种打开应用程序菜单栏，选择新建项目。

第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。

2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。

revit基本介绍和使用方法Revit是由Autodesk公司开发的一款三维建模软件，适用于建筑、结构和机电等各种类型的设计和施工项目。

它能够使用BIM技术（Building Information Modeling）来完成建筑设计、构建和维护等过程中的各项工作。

Revit的使用方法：1.创建建筑模型：在Revit中，首先需要创建一个建筑模型，包括建筑的墙体、地面、天花板等各种结构。

2.添加家具和设备：在建筑模型中可以添加家具、设备和灯具等元素，以完善建筑的功能和美观度。

3.设置房间和标记：在建筑模型中可以设置房间，同时添加标记，以便在施工过程中更好的识别和管理建筑。

4.生成图纸：在建筑模型中可生成各种图纸，包括平面图、立面图和断面图等，以便在施工和工厂制造过程中使用。

5.协作：通过Revit，团队成员可以在同一项目中进行设计和修改工作，从而提高协作效率和准确性。

除此之外，Revit还支持自动识别并解决设计中的冲突问题，减少施工中的错误和延误。

总的来说，Revit是一款功能强大且易于使用的建筑设计软件，特别适用于大型项目和复杂建筑设计。

有些Revit的基本操作包括：1. 创建构件：选择构件类型，如墙、窗户、门等，然后通过绘制或放置来创建构件。

2. 编辑构件：在构件上执行操作，如移动、旋转、缩放和拉伸。

3. 创建视图：创建各种类型的视图，如平面图、立面图、3D视图和细节视图等。

4. 添加注释和标记：添加建筑元素的注释和标记，如测量标记、标签和尺寸。

5. 设置材质和光照：为建筑元素设置材质和光照属性，以模拟真实世界中的光照条件。

6. 添加家具和设备：在建筑模型中添加家具、设备和灯具等元素，以完成建筑的功能和美观度。

7. 进行项目协作：Revit支持多用户同时参与建筑设计和模拟，同时进行版本控制和审批流程。

总的来说，使用Revit需要一定的建筑设计知识和技能，包括对建筑模型的理解和操作方法。

建筑师、工程师、室内设计师和其他相关专业人士可以通过培训和实践来掌握Revit的使用技巧和功能特点，以更有效地完成设计和施工任务。

幕墙嵌板简明教程本教程直接从绘制幕墙说起，关于REVIT安装以及项目文件创建以及标高轴网绘制等，自行网搜！一、绘制幕墙：建筑——墙（快捷键“WA”）,属性框下拉菜单中选取幕墙，如下图：点击“编辑类型”进入“类型属性”编辑对话框。

如下图：图中箭头所指项目，根据实际情况调整。

下面对箭头标示项目逐一说明：构造——自动嵌入：需要在一面砌体墙或者剪力墙中绘制一面类似于门窗（自动裁剪洞口）的幕墙，勾选上这个选项，砌体墙或者剪力墙根据绘制幕墙自动裁剪洞口；构造——幕墙嵌板：选择幕墙默认的嵌板类型，是个下拉菜单，根据实际情况选择；连接条件——指的是幕墙竖梃的横碰竖、竖碰横的问题，下拉菜单，点开后绝对一目了然；垂直网格以及水平网格——也就是指幕墙的分格，有定数等分，定距等分等等项，这个在初期做方案对幕墙分格要求不是很严格的时候还是很有用。

需要注意的是，定数等分，这个“数”指的是幕墙分格线的数量，而不是分格的数量。

他的数量=幕墙分格-1；垂直竖梃以及水平竖梃——这个是用来选择幕墙立柱及横梁的（如果需要，比如框架玻璃幕墙），边界1及边界2指的是边立柱或横梁，内部类型指的是边立柱或横梁中间部分。

这个根据实际情况而定（石材，铝板等几乎都不加立梃）现在开始绘制，需要说明的是注意幕墙内外之分——一句话：幕墙外侧在绘制方向的左边。

如下：幕墙宽度以及进出位置以实际项目为准。

高度由幕墙实例属性控制，见下图：幕墙顶底都有限制条件的，是根据标高来定，偏移值为0就是跟标高线平齐。

偏移值正负对应约束标高线上下。

二、掏洞：本例是一个窗洞收口嵌板例子，所以幕墙需要掏个洞。

选择幕墙，点击屏幕顶部偏右“编辑轮廓”（如果这步是在与幕墙所在面垂直的视图执行，则软件会弹出选择平面，这个根据实际情况选择，比如南立面的幕墙，就选南立面，其他几个立面亦如此。

有的时候需要选择三维，情况不同，选择不同）点击“编辑轮廓后”看到的是这样的画面：四条紫色的线表示的是幕墙顶底以及左右，很好理解吧？然后添加我们需要的窗洞轮廓。

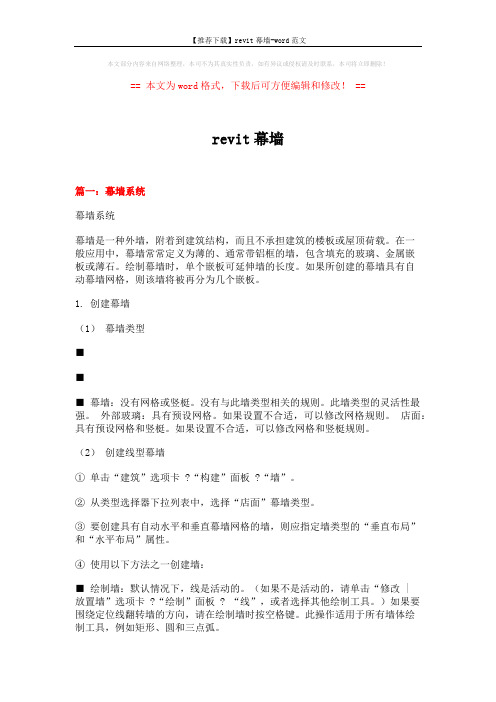

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==revit幕墙篇一：幕墙系统幕墙系统幕墙是一种外墙，附着到建筑结构，而且不承担建筑的楼板或屋顶荷载。

在一般应用中，幕墙常常定义为薄的、通常带铝框的墙，包含填充的玻璃、金属嵌板或薄石。

绘制幕墙时，单个嵌板可延伸墙的长度。

如果所创建的幕墙具有自动幕墙网格，则该墙将被再分为几个嵌板。

1. 创建幕墙（1）幕墙类型■■■ 幕墙：没有网格或竖梃。

没有与此墙类型相关的规则。

此墙类型的灵活性最强。

外部玻璃：具有预设网格。

如果设置不合适，可以修改网格规则。

店面：具有预设网格和竖梃。

如果设置不合适，可以修改网格和竖梃规则。

（2）创建线型幕墙① 单击“建筑”选项卡?“构建”面板?“墙”。

② 从类型选择器下拉列表中，选择“店面”幕墙类型。

③ 要创建具有自动水平和垂直幕墙网格的墙，则应指定墙类型的“垂直布局”和“水平布局”属性。

④ 使用以下方法之一创建墙：■ 绘制墙：默认情况下，线是活动的。

（如果不是活动的，请单击“修改 |放置墙”选项卡?“绘制”面板? “线”，或者选择其他绘制工具。

）如果要围绕定位线翻转墙的方向，请在绘制墙时按空格键。

此操作适用于所有墙体绘制工具，例如矩形、圆和三点弧。

■ 拾取线：选择现有的线。

线可以是模型线或图元（例如屋顶、幕墙嵌板和其他墙）的边缘。

■ 拾取面：选择体量面或常规模型面。

可以将常规模型创建为内建模型或基于族文件的模型。

要高亮显示体量或常规模型上的所有垂直面，请按Tab 键。

单击以同时在每个高亮显示的面上放置墙。

⑤ 要修改嵌板类型，请执行下列操作：a. 打开可以看到幕墙嵌板的立面或视图。

b. 选择一个嵌板。

将光标移动到嵌板边缘上方，并按Tab 键，直到选中该嵌板为止。

查看状态栏中的信息，然后单击以选中该信息。

c. 从类型选择器下拉列表中，选择合适的类型。

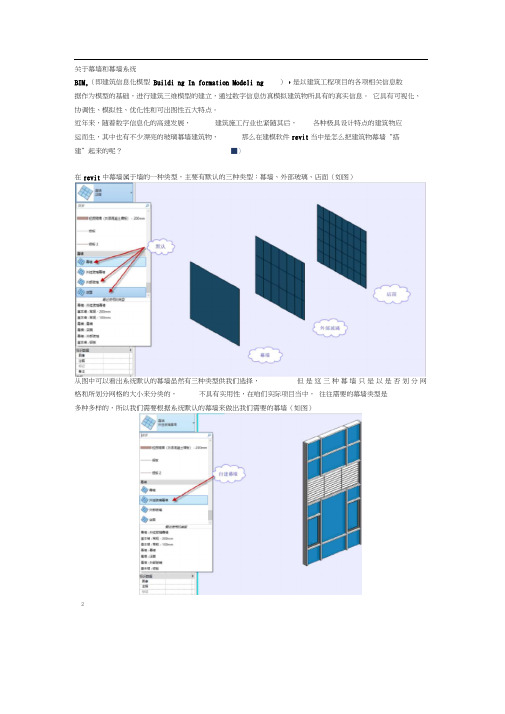

关于幕墙和幕墙系统BIM,（即建筑信息化模型Buildi ng In formation Modeli ng ），是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑三维模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。

它具有可视化、协调性、模拟性、优化性和可岀图性五大特点。

近年来，随着数字信息化的高速发展，建筑施工行业也紧随其后，各种极具设计特点的建筑物应运而生，其中也有不少漂亮的玻璃幕墙建筑物，那么在建模软件revit当中是怎么把建筑物幕墙“搭建”起来的呢？■〉在revit中幕墙属于墙的一种类型，主要有默认的三种类型：幕墙、外部玻璃、店面（如图）从图中可以看岀系统默认的幕墙虽然有三种类型供我们选择，但是这三种幕墙只是以是否划分网格和所划分网格的大小来分类的，不具有实用性，在咱们实际项目当中，往往需要的幕墙类型是多种多样的，所以我们需要根据系统默认的幕墙来做岀我们需要的幕墙（如图）2（1）绘制幕墙在revit中，绘制幕墙的方法和绘制常规墙体的方法是一致的，单击“建筑"选项卡，选择“墙”命令，在下拉栏中，我们选择“幕墙”，然后点击“编辑类型”复制一个幕墙类型（不直接在默认的幕墙类型里面修改），暂命名为“幕墙 2 （名称根据实际情况命名，这里举例说明）对于外部玻璃和店面类型幕墙，可用参数控制幕墙网格的布局模式，网格的间距值及对齐、旋转角度和偏移值。

选择刚刚画好的幕墙2,单击“类型属性”弹出类型属性对话框,实际项目中，等分的幕墙网格很少，很多时候我们需要手动修改幕墙网格的距离，或者手动添加幕墙网格和竖梃：选择幕墙网格（可点击Tab键切换选择），点开锁标记，即可修改网格临时尺寸（此时不能再次锁定幕墙网格，否则会变回之前设置的等分间距）（4）编辑立面轮廓选择幕墙，激活“修改墙”选项卡，单击面板下的“编辑轮廓”命令，即可像基本墙一样任意编辑其里面轮廓（5 ）幕墙网格与竖梃单击“建筑”选项卡，选择“幕墙网格”命令，可以整体分割或局部细分幕墙嵌板。

Revit软件技巧1.3.6如何在幕墙上安装墙饰条
在 Revit 软件中，要在幕墙上安装墙饰条，需要按照以下步骤进行操作：
1. 首先，在幕墙上创建一个垂直的墙面，该墙面可以是幕墙钢构或玻璃幕墙系统中的任意一个。

在墙面上右键选择“编辑墙体”，进入墙体编辑模式。

2. 在墙体编辑模式下，选择“墙体结构”选项卡，然后单击“复制”按钮。

将主墙体的附件材料添加到新建的墙体上。

3. 然后，切换到“立面”视图，单击墙面上的“开口”按钮将墙面划分为段，并选择要安装墙饰条的段。

在“应用详细设置”中修改段的深度和高度，使其符合要求。

4. 接下来，在“立面”视图中，单击“种类与设置”图标。

选择“附件”选项卡，然后单击“添加”按钮。

在“添加附件”对话框中，选择“墙饰条”并单击“确定”。

5. 在“附件”对话框中，选择要添加的墙饰条类型，然后单击“确定”。

在“应用详细设置”中，修改墙饰条的位置，并设置其他属性，如长度、宽度、高度等。

6. 接下来，在“附件”对话框中，选择“添加网格”并单击“确定”。

在“应用详细设置”中，选择正确的网格类型并设置相关属性，如颜色、线型等。

7. 最后，单击“确认”按钮退出墙体编辑模式。

保存文件，查看幕墙上的墙饰条是否已经成功安装。

总之，在 Revit 软件中，安装墙饰条需要一定的技巧和经验。

如果您遇到任何问题，请及时咨询Revit 软件专业人员或阅读相关理论资料以获取更详细的帮助和指导。

1 / 1。

Revit关于设计选项对比幕墙方案的应用
NO.1、介绍
设计选项：我们在前期方案阶段一般用'rhino'来推敲方案，主要因为它操作更加灵活，并且能快速根据甲方或者内部设计要求修改方案，但是到了初步设计和施工图设计阶段，我们这时就已经在'revit'中深化设计了，这个时候还要对比修改方案的话，个人认为还是在'revit'中更加方便，而'设计选项'这个功能就是为此而生的
NO.2、应用
Part I：这里主要对比一下幕墙的一个网格分隔情况，方案一：是垂直网格1800，方案二：竖向网格为1200
首先我们先新建一个'选项集'，这里会出现一个'选项集1'的主选项，然后在新建一个'选项'，这里显示为'选项2'，为了方便识别这里把'选项集1'重命名为方案对比，'选项1(主选项)'重命名为方案一，'选项2'命名为方案二，如下图所示：
Part II：然后我们把我们需要对比方案的地方画好重复的两面幕墙，一个是给方案一使用，一个是给方案二使用，如下图所示：Part III：其次我们把点击其中一个幕墙把它归属到方案一这个设计选项里，把另一面幕墙归属到方案二这个选项里，如下图所示：Part IIII：这时我们要看我们需要的方案只要切换设计选项到我们的方案就可以啦，并且看不见其它方案的任何图元，只显示主模型(这个是指共性图元)和本方案的图元，如下图所示：
//
End
▼。
