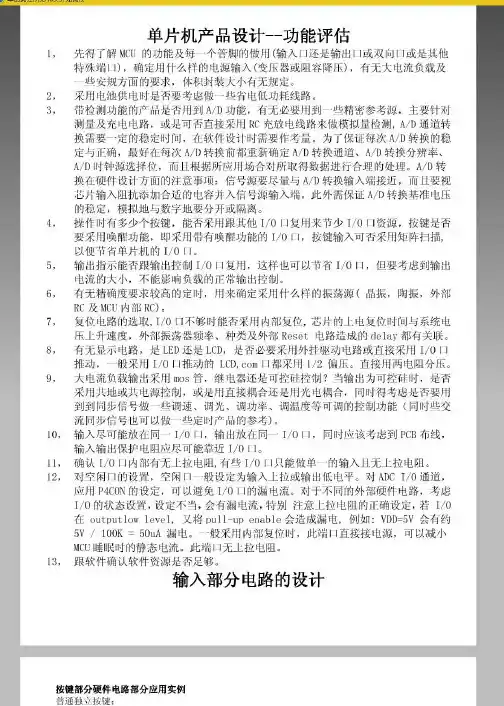

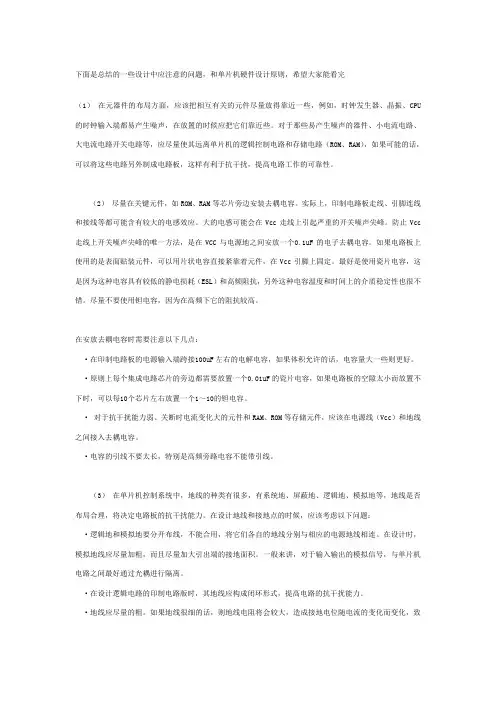

下面是总结的一些设计中应注意的问题，和单片机硬件设计原则，希望大家能看完（1）在元器件的布局方面，应该把相互有关的元件尽量放得靠近一些，例如，时钟发生器、晶振、CPU 的时钟输入端都易产生噪声，在放置的时候应把它们靠近些。
对于那些易产生噪声的器件、小电流电路、大电流电路开关电路等，应尽量使其远离单片机的逻辑控制电路和存储电路（ROM、RAM），如果可能的话，可以将这些电路另外制成电路板，这样有利于抗干扰，提高电路工作的可靠性。
（2）尽量在关键元件，如ROM、RAM等芯片旁边安装去耦电容。
实际上，印制电路板走线、引脚连线和接线等都可能含有较大的电感效应。
大的电感可能会在Vcc走线上引起严重的开关噪声尖峰。
防止Vcc 走线上开关噪声尖峰的唯一方法，是在VCC与电源地之间安放一个0.1uF的电子去耦电容。
如果电路板上使用的是表面贴装元件，可以用片状电容直接紧靠着元件，在Vcc引脚上固定。
最好是使用瓷片电容，这是因为这种电容具有较低的静电损耗（ESL）和高频阻抗，另外这种电容温度和时间上的介质稳定性也很不错。
尽量不要使用钽电容，因为在高频下它的阻抗较高。
在安放去耦电容时需要注意以下几点：·在印制电路板的电源输入端跨接100uF左右的电解电容，如果体积允许的话，电容量大一些则更好。
·原则上每个集成电路芯片的旁边都需要放置一个0.01uF的瓷片电容，如果电路板的空隙太小而放置不下时，可以每10个芯片左右放置一个1～10的钽电容。
· 对于抗干扰能力弱、关断时电流变化大的元件和RAM、ROM等存储元件，应该在电源线（Vcc）和地线之间接入去耦电容。
·电容的引线不要太长，特别是高频旁路电容不能带引线。
（3）在单片机控制系统中，地线的种类有很多，有系统地、屏蔽地、逻辑地、模拟地等，地线是否布局合理，将决定电路板的抗干扰能力。
在设计地线和接地点的时候，应该考虑以下问题：·逻辑地和模拟地要分开布线，不能合用，将它们各自的地线分别与相应的电源地线相连。
7个基于STM32单片机的精彩设计实例STM32单片机STM32是ST公司推出的基于ARM-Cortex-M3内核的32位单片机。
STM32单片机的架构优势除新增的功能强化型外设接口外，STM32互连系列还提供与其它STM32微控制器相同的标准接口，这种外设共用性提升了整个产品家族的应用灵活性，使开发人员可以在多个设计中重复使用同一个软件。
新STM32的标准外设包括10个定时器、两个12位1-Msample/s 模数转换器（交错模式下2-Msample/s）、两个12位数模转换器、两个I2C接口、五个USART接口和三个SPI端口。
新产品外设共有12条DMA通道，还有一个CRC计算单元，像其它STM32微控制器一样，支持96位唯一标识码。
新系列微控制器还沿续了STM32产品家族的低电压和节能两大优点。
2.0V到3.6V的工作电压范围兼容主流的电池技术，如锂电池和镍氢电池，封装还设有一个电池工作模式专用引脚Vbat。
以72MHz频率从闪存执行代码，仅消耗27mA电流。
低功耗模式共有四种，可将电流消耗降至两微安。
从低功耗模式快速启动也同样节省电能；启动电路使用STM32内部生成的8MHz信号，将微控制器从停止模式唤醒用时小于6微秒。
STM32单片机的低功耗性能意法半导体的EnergyLite超低功耗技术平台是STM32L取得业内领先的能效性能的关键。
这个技术平台也被广泛用于意法半导体的8位微控制器STM8L系列产品。
EnergyLite超低功耗技术平台基于意法半导体独有的130nm制造工艺，为实现超低的泄漏电流特性，意法半导体对该平台进行了深度优化。
在工作和睡眠模式下，EnergyLite超低功耗技术平台可以最大限度提升能效。
此外，该平台的内嵌闪存采用意法半导体独有的低功耗闪存技术。
这个平台还集成了直接访存（DMA）支持功能，在应用系统运行过程中关闭闪存和CPU，外设仍然保持工作状态，从而可为开发人员节省大量的时间。
单片机汇编语言设计实例详解引言：单片机是嵌入式系统中常见的控制器，它具有体积小、功耗低、成本低等特点，被广泛应用于家电、汽车、工业控制等领域。
而汇编语言作为单片机的底层语言，直接操作硬件资源，具有高效性和灵活性。
本文将以一个实例，详细讲解如何使用单片机汇编语言进行设计。
实例背景：假设我们要设计一个温度检测系统，要求实时监测环境温度，并在温度超过某个阈值时触发报警。
硬件准备：1. 单片机：我们选择一款常用的8051单片机作为例子。
2. 温度传感器：我们选择一款数字温度传感器，它可以通过串行通信与单片机进行数据交互。
3. 显示屏：为了方便实时显示温度信息，我们选用一款数码管显示屏。
软件准备：1. Keil C51：这是一款常用的单片机开发软件，支持汇编语言的编写和调试。
2. 串口调试助手：用于测试串口通信功能。
设计步骤：1. 硬件连接：将单片机与温度传感器、显示屏连接起来。
注意接线的正确性和稳定性。
2. 编写初始化程序：使用汇编语言编写单片机的初始化程序，包括端口初始化、中断向量表设置、定时器初始化等。
3. 串口通信设置：通过串口与温度传感器进行数据交互，需要设置串口通信的波特率、数据位数、停止位等参数。
4. 温度检测程序：编写汇编语言程序，实时读取温度传感器的数据，并将数据送至显示屏进行显示。
5. 温度报警程序：在温度超过设定阈值时，触发报警程序，可以通过蜂鸣器等外设发出警报信号。
6. 调试与测试：使用Keil C51进行程序调试，通过串口调试助手测试串口通信和温度显示、报警功能。
设计思路：1. 初始化程序设计：先设置端口的输入输出方向，再设置中断向量表，最后初始化定时器。
这样可以确保程序的稳定性和可靠性。
2. 串口通信设置：根据温度传感器的通信协议，设置串口的波特率、数据位数、停止位等参数。
注意要与传感器的通信规范保持一致。
3. 温度检测程序设计：通过串口读取温度传感器的数据，并进行相应的处理。
