vray for sketchup渲染教程

1、如果会用max上的vr 1.5，这个东西也没问题，除了少了些工具，其他基本一样。

首先准备如下场景：导航WeRender 渲染网>> Render for SketchUp.渲染技术>> Vray for SketchUp.渲染新秀>> Tutorials.教程>> Tutorials.图文教程>>1、如果会用max上的vr 1.5，这个东西也没问题，除了少了些工具，其他基本一样。

首先准备如下场景：2、点vray菜单里的蓝色M图标，弹出vray的材质面板3、右键import new material ，vray自带一些预先做好的shader，我们可以直接调用4、我调用了一个光滑反射金属材质和一个透明玻璃材质，分别赋给场景中的两个球5、给每个物体都赋上相应材质，然后编辑。

如图是右边绿色墙的材质，编辑漫反射层如图6、场景里有两个灯光，中间的方形面灯和右边的灯槽，由于目前vr for su还没有灯光，所以只能用自发光物体代替灯，希望灯光系统能加入，自发光要想得到清晰的阴影需要极高的渲染参数，而且它往往也是造成场景大量黑斑的罪魁祸首，如图：在emissive layer右键添加新层7、参数设置如下8、赋予物体9、下面点击那个小圆圈图标，调出vray的全局设置面板，这是vray最核心的部分，想全面了解的话去找一份vray for max的说明吧，有翻译的10、下面跟着我一项项设置，首先是全局控制，它能调整是否进行反射、折射、贴图、对贴图过滤、是否有模糊效果渲染（比如模糊反射）等等，设置如图11、接着是相机面板，vray新加入了物理相机，完全可以像操作真相机那样控制，不过我们还是选择默认相机，物理相机的使用需要经验，如何让曝光和场景平衡是需要很多调节的12、把环境关掉13、图像采样，这是需要好好研究的东西，不过不是现在，为了速度就这样吧14、上面是qmc采样，vray core一个核心部件，它对面光的阴影、模糊反射以及gi里的准蒙特卡洛都会有影响，初始值设得太低了，那样的图出来根本没法看，下面这个是曝光控制，虽然第二项用得比较多，不过我还是比较喜欢第一项15、伟大的全局光，这里默认一级反射用准模特卡洛，次级用light cache，应该说是个很重质量的设置，但是会比较慢（室外速度应该还可以），但配上那个qmc采样的默认值，出来的效果绝对是一流。

V-RAY FOR SKETCHUP渲染教程②——材质篇前一篇的教程是关于渲染参数的设定方法，我已经尽量浓缩了~很少用到的参数我就不提及了，毕竟我们不需要制作商业化效果图，若是全部解析便会沉冗、没有意义。

本篇也一样，我将会重点讲解建筑中常用材质的设定方法以及重要材质参数的讲解。

还是那句话，大家看到有什么不对就提出来~~我会认真修正！先允许我吐槽一下vray for sketchup，咳咳，以前我一直用3dsmax，这个暑假才开始接触su和VFS，个人感觉VFS局限性较大，好多操作的非常的不便。

首先是点击渲染后等待场景载入的那段时间实在是太长了，就算是最新的1.6beta版本提速了，个人感觉只是小场景的载入速度提升了而已，而max中，那是瞬间的事。

材质编辑十分不方便，在视口中只能预览漫反射贴图在模型上的平铺状态，反射折射凹凸通道就不能显示，只能靠反复猜反复测试，而且每次调材质都要手动点击预览才能更新至最新的状态，也不能清晰的看见材质个个图层的层级关系，只能靠记忆力。

置换贴图在模型转角处会炸裂开...而在max中可以用平滑组或者vraydisplacement3d模式的“保持连续性”来解决问题，不知道有没有大神知道解决办法....球形的对象贴贴图各种麻烦，没有包裹模型等等等........啊啊啊啊啊！吐槽完了，抱歉！首先允许我啰嗦一下，让我简单地阐述一下材质的作用，希望大家耐心的看完这一小段。

通常当建好模以后，就会按照之前设想给模型贴上材质，相信很多初学者都有这样的经验，贴完材质以后渲染出来就像一个玩具，而不像一个建筑，尤其是模型较为简单的情况下，感觉会更加突兀。

个人觉得是场景的“复杂”程度影响了整体的真实性，这个“复杂”不单是指模型形体有多丰富，这个“复杂”包含了模型的复杂程度和材质、灯光的复杂程度，整体越是“复杂”的场景，就越是能干扰人的判断，只要能把握住人对现实世界的印象的捕捉规律，就能创造出所谓“真实”。

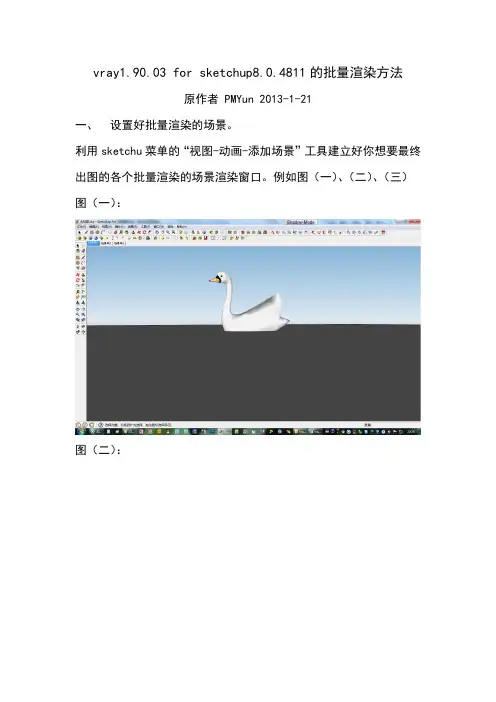

vray1.90.03 for sketchup8.0.4811的批量渲染方法
原作者 PMYun 2013-1-21
一、设置好批量渲染的场景。

利用sketchu菜单的“视图-动画-添加场景”工具建立好你想要最终出图的各个批量渲染的场景渲染窗口。

例如图（一）、（二）、（三）图（一）：
图（二）：
图（三）
利用sketchu菜单的“视图-动画-设置”工具，如下图所示。

为1秒，场景延迟为0秒，并关闭该对话框。

三、设置Vray or SU渲染参数
本文重点讲解如何用vray1.90.03 for sketchup8.0.4811的批量渲
染方法，所以与此不十分相关的参数不再弊述。

这里只讲述与批量渲
染出图有关的“输出”参数的设置。

打开Vray or SU渲染设置面板，展开“输出”项，如下图所示。

设置“保存文件”的路径，“开启动画”项后打钩，“帧频”项选择“自定义”，“包括帧号”项后打钩（以便渲染完成每个场景后自动编号命名保存文件），“每秒帧数”项设置为和场景转换时间为一致的“1”秒。

至此，Vray for SU的批量渲染的主要参数设置完毕，然后点击“开始渲染R”按钮开始渲染即可。

注意：1、保存文件的路径和文件名一定不要采用中文字符。

2、渲染时软件自动从第一个场景依次从左到右渲染。

本例批量完成的渲染图如下：
2013-1-21。

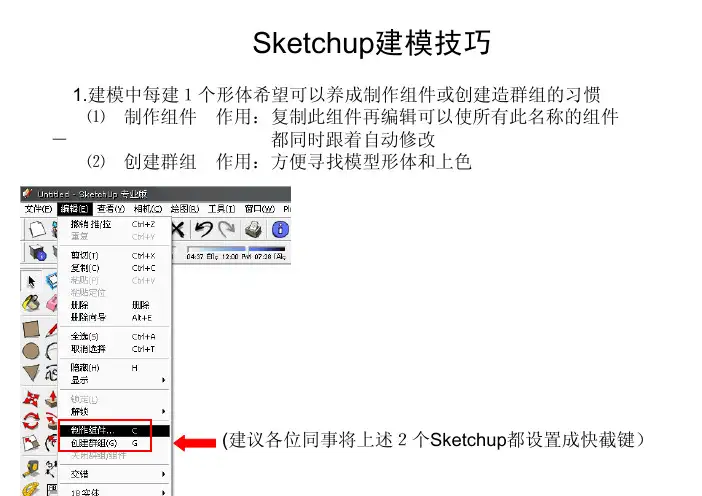

Sketchup建模技巧1.建模中每建１个形体希望可以养成制作组件或创建造群组的习惯 ⑴ 制作组件 作用：复制此组件再编辑可以使所有此名称的组件 － 都同时跟着自动修改 ⑵ 创建群组 作用：方便寻找模型形体和上色(建议各位同事将上述２个Sketchup都设置成快截键）2.建模中避免插入片面多的植物模型建议后期photoshop添加 3.建模中模型中通过几个页面切换出几个模型方案，这样大大 增加模型量，打开模型速度受影响是否考虑下分几个文件方 案档名来建不同方案的模型 4.建议建模中不使用默认色，每建一个物体都给它相应的材质 颜色，到后期修改材质和颜色及渲染效果图可以方便统一默认色选项 不可以编辑可编辑选项扶手连接建模① 建一根扶手路径的线 ② 建出扶手相应粗细的直径圆 ③ 选中①扶手路径的线用 跟随路径点取② ③ ②①Sketchup取景习惯光 线1.建筑立面两侧需要保持垂直 1.取人视角调整 2.可以看清晰建筑两个立面并且有阴暗面关系 3.把建筑放置在屏幕中央处,渲染就不会出现裁切建筑现象用“相机位置”选项来固定我们取 景视角的起点 用“漫游”选项来调整我们取景远近vray for sketchup快速渲染方法正如效果图公司所说的那样，时间和品质是反比的。

但 是渲染是不断调整的过程，vray for sketchup的特点是调整 快，渲染慢，那么我们怎么才能在调整的过程中使品质不 差，时间又短呢？这里我想给各位同事们解说下“测试渲染”。

相信可以帮助大家做以后的案子可以快速作出精致的效果图 交给业主下面我通过 千禧教堂来做例子玻璃建模形式建议改成厚 度的BOX，方便修改渲染厚度５-１０毫米左右 ，渲染 玻璃反射效果较好VRAY面版材质编辑器：创建和编辑场景材质 渲染选项 ：设置VRAY渲染参数 渲染察看窗口（显示上次渲染图象） 渲染按扭 VRAY点光源 VRAY矩形灯光现在把材质关联一下，对于材质 的参数面板可以调，可以不调先。

VRAY FOR SKETCHUP夜景渲染小教程1 前言近日做了一次航站楼前广场的夜景渲染，结合以前制作的商业街夜景，自我感觉对夜景渲染有一点心得和体会，因此大胆的把这一点点心得写出来，希望既能给大家帮助，也能得到高人的指点，让水平更上一层楼。

所以，这篇教程实际上就是我的笔记而已，呵呵。

在渲染过程中，本人认为夜景渲染最重要的步骤为：1）模型整理；2）渲染参数；3）场景布光。

至于材质，由于Vray for SketchUp 完美的材质特性和简单的操作方法，所以反而是最容易学习和理解的部分，这里就不讲解这部分内容了。

2 模型整理拿到朋友的模型后（40多M），迫不及待的打开，结果CPU 风扇呼呼的转，等了1分钟才打开。

然后每操作一下（比如选择一个物体）都会让我等上1分钟，这家伙的模型太精致太大了……由于本人的笔记本电脑是集成显卡（追风的笔记本配置：Genuine Intel T2080 CPU ，1G内存，集成显卡），所以跑大场景一直都是死穴。

往常我都会先把渲染视野以外的东西全部删掉，但这次是全景鸟瞰渲染，所以什么都不能删，头疼啊头疼。

不过这也正好提供了一次试验的机会，看看低配置的电脑如何顺利的进行渲染。

图1 场景低参数初测先加载一个低参数，测试一下渲染的情况。

在渲染选项面板中，载入程序自带的参数，然后设置输出项为640×480，进行渲染。

为什么要选择参数呢首先因为这个参数速度快，很适合低配置的电脑。

其次因为这个参数的物理相机已经配置好，使其与默认相机匹配，因此在默认相机中调整的光参数也可以直接用到物理相机中，不会有太大的变化。

再次因为夜景不需要日景那样强烈的主光源。

所以我喜欢用这个系列的参数来渲染夜景。

渲染开始后，SU左下角显示“Vray is currently processing your scene, please wait…”，表面正在处理渲染，此时CPU显示50%运转。

结果等了25分钟后，渲染没有开始，反而SU自动跳出了！再测！跳出……再测！依然跳出……追风很郁闷，难道因为我的机子配置低，所以无法渲染这个模型么？烦恼了1个小时后，追风忽然想到，以前曾经给一个朋友解决他的模型一渲染就跳出的问题，原因是有中文材质。

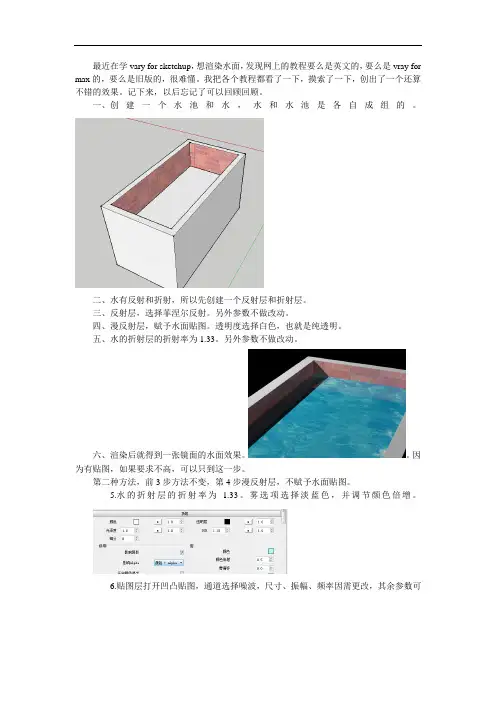

最近在学vary for sketchup，想渲染水面，发现网上的教程要么是英文的，要么是vray for max的，要么是旧版的，很难懂。

我把各个教程都看了一下，摸索了一下，创出了一个还算不错的效果。

记下来，以后忘记了可以回顾回顾。

一、创建一个水池和水，水和水池是各自成组的。

二、水有反射和折射，所以先创建一个反射层和折射层。

三、反射层，选择菲涅尔反射。

另外参数不做改动。

四、漫反射层，赋予水面贴图。

透明度选择白色，也就是纯透明。

五、水的折射层的折射率为1.33。

另外参数不做改动。

六、渲染后就得到一张镜面的水面效果。

因为有贴图，如果要求不高，可以只到这一步。

第二种方法，前3步方法不变，第4步漫反射层，不赋予水面贴图。

5.水的折射层的折射率为 1.33。

雾选项选择淡蓝色，并调节颜色倍增。

6.贴图层打开凹凸贴图，通道选择噪波，尺寸、振幅、频率因需更改，其余参数可
不变。

渲染出有波纹效果。

教程vrayforsketchup渲染教程②--材质篇本教程由人人网上的余德杰出品，该系列教程总共有4篇，昨天已分享了第一篇，今天小编给大家带来第二篇！前一篇的教程是关于渲染参数的设定方法，我已经尽量浓缩了~很少用到的参数我就不提及了，毕竟我们不需要制作商业化效果图，若是全部解析便会沉冗、没有意义。

本篇也一样，我将会重点讲解建筑中常用材质的设定方法以及重要材质参数的讲解。

还是那句话，大家看到有什么不对就提出来~~我会认真修正！首先允许我啰嗦一下，让我简单地阐述一下材质的作用，希望大家耐心的看完这一小段。

通常当建好模以后，就会按照之前设想给模型贴上材质，相信很多初学者都有这样的经验，贴完材质以后渲染出来就像一个玩具，而不像一个建筑，尤其是模型较为简单的情况下，感觉会更加突兀。

个人觉得是场景的“复杂”程度影响了整体的真实性，这个“复杂”不单是指模型形体有多丰富，这个“复杂”包含了模型的复杂程度和材质、灯光的复杂程度，整体越是“复杂”的场景，就越是能干扰人的判断，只要能把握住人对现实世界的印象的捕捉规律，就能创造出所谓“真实”。

假如是一个非常复杂的城市模型，也许随便给些材质就能渲出不错的感觉来，但要是只给你一堵墙，也就是一个长方体，如何处理它的材质，如何做出一堵墙的感觉来，是有一定学问的。

在模型简单的情况下，就应该提升材质的细节程度，把握材质的特征，这就需要我们对材质的理解、丰富的想象能力和对软件的灵活运用。

下面是我用3dsmax制作的一个场景，可见建筑的模型非常简单。

要是只简单地根据自己的意愿往上贴贴图而没有思考应有的细节，就很有可能渲染出下图那样拙劣的效果【我是故意做得特别挫，以增强前后的对比，咳咳】要想把整体做得更真实，更“有感觉”，就应该丰富材质的细节，给背景增添细节，如果机子比较好的同学，可以像我一样把背景的模型也做出来，或者后期在ps里增加背景细节（效果当然没有直接建模好）第一张便是线框图，可见背景有非常多的树【其实只有一棵树，其他都是通过复制移动旋转缩放弄出来的】，多边形非常丰富，还有几何体的草【进阶教程中我会讲述全景制作方法，而这篇教程只重点讲材质】第二张便是最终效果图。

VFS (vr for sketchup参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、器：漫射：白色反射：255菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5光泽（模糊）：0.85凹凸贴图5、拋光砖：漫射：平铺贴图反射：255髙光：0.8光泽（模糊）：0. 98菲涅耳普通地砖：漫射：平铺贴图缝隙0.2反射：255高光：0.8光泽（模糊）：0.9菲涅耳6、木地板：漫射：平铺贴图缝隙0.01反射：70光泽（模糊）：0.9凹凸贴图7、清玻璃：漫射：255反射：灰色/白色折射255折射率1. 5 ["菲涅耳”全开】（有色玻璃在"烟雾颜色”处调整颜色，并开启"影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255高光：0.8光泽（模糊）：0.9，折射255 光泽（模糊）：0.9光折射率1.58、普通布料：漫射：贴图凹凸贴图（根据实际情况加UVP贴图）。

绒布：漫射：衰减贴图置换贴图（根据实际情况加UVP贴图）。

地毯：1500X2000 VR置换模式2D贴图数量50把置换的贴图拉到材质球上，平铺4 X 4。

把地毯贴图赋予地毯。

9、皮革：漫射：贴图反射：50髙光：0.6光泽（模糊）：0.8凹凸贴图100 （UVP 贴图）0贴图："漫射”去掉。

漫射：漫射可以更改颜色。

10、水材质：漫射：黑色反射：255衰减贴图菲涅耳折射：255折射率：1.33烟雾颜色：浅青色，烟雾倍增：0.05左右，凹凸：20贴图：澡波（350）11、纱窗：漫射：颜色/白色折射：灰白贴图折射率1接收GI : 2（调整贴图：输出一使用色彩贴图曲线一-显示最终效果使物体变亮：选取物体右击一vr属性一接受全局照明{调高一些GI : 2},BRDF—沃德一影响阴影）整理过的vray材质3墙体材质：漫射：246.246.246折射/反射深度：2磨砂塑料：漫射：适宜色反射：30. 30. 30高光光泽度：0.5光泽度：0. 86细分：24塑钢窗：漫射：251. 247. 237光泽度：0.8深度：2折射深度：2窗外背景（标准材质）：漫射：贴图高光级别：10光泽度：10金属拉丝柜门把手：漫射：白色反射：72.72.72光泽度：0.5细分：15深度：2折射：101.101.101细分：20深度：27金属1漫射：默认反射：白色光泽度：0.5细分：12折射：默认细分：10金属2漫射：黑色反射：白色折射/反射细分：10折射/反射深度：3折射：默认细分：10白色柜门：漫射：251. 247. 237反射/折射：默认光泽度：0.7细分：12深度：4灯泡自发光（\1材质包裹器）：：I T； C5 n r V5 p产生全局照明2.0基本材质一-自发光颜色：75高光级别/光泽度：10灯芯自发光（Vr灯光材质）：2.0勾选双面灯罩玻璃：漫射：121. 175. 160反射：默认细分：20折射：180. 180. 180细分：20盆栽材质：土壤（标准材质）：Blinn—环境光/漫反射：土壤色植物（标准材质）：Phong-―环境光/漫反射：植物色髙光级别/光泽度：50 盆（vr 材质）：反射：白色光泽度：0.6菲涅耳干支：漫射：67. 38. 14 63.44.4折射/反射深度：2装饰花瓶：漫射：适宜色反射：默认光泽度：0.8细分：50菲涅耳折射细分20折射率：木纹：漫射：贴图反射：18.18.18光泽度：0.7折射/反射深度：3镜面玻璃：漫射：默认反射：白色细分：12折射：默认细分：50丝绸：漫射：falloff并设置其颜色前深后浅垂直/平行反射：17.17. 17光泽度：17折射：falloff并设置其颜色前深后浅垂直/平行凹凸通道：凹凸贴图值30（b7 d5 i, W! J8 '+ p地毯：漫射：falloff并设置其颜色前：绒毛地毯贴图垂直/平行黑色塑料：漫射：黑色反射：20.20.20光泽度：0.5细分：6折射细分50浴缸水：漫射：黑色反射：白色falloff细分：20折射：白色falloff细分：20 折射率：1・2凹凸通道：凹凸值5 noise噪波类型：分形大小：350黑格线：漫射：黑色光泽度：0.7折射/反射深度：21转椅（布面）：漫射：falloff并设置其颜色前深后浅垂直/平行凹凸通道：noise噪波类型：规则大小：2转椅（皮面）：漫射：皮革贴图反射：14. 14. 14光泽度：0. 65折射/反射深度：3玻璃桌面：漫射：玻璃色反射：fallof 深绿/浅绿fresnel光泽度：0. 98细分：3 深度：3折射：细分：20深度：3烟雾颜色：淡绿烟雾倍增：0.1立柱石材：漫射：贴图反射：20.20.20光泽度：0.9细分：10深度2菲涅耳折射：20. 20. 20光泽度：0.2细分：10深度2VFS (vr for sketchup参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、器：漫射：白色反射：255菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5光泽（模糊）：0.85凹凸贴图5、拋光砖：漫射：平铺贴图反射：255髙光：0.8光泽（模糊）：0. 98菲涅耳普通地砖：漫射：平铺贴图缝隙0.2反射：255高光：0.8光泽（模糊）：0.9菲涅耳6、木地板：漫射：平铺贴图缝隙0.01反射：70光泽（模糊）：0.9凹凸贴图7、清玻璃：漫射：255反射：灰色/白色折射255折射率1. 5 ["菲涅耳”全开】（有色玻璃在"烟雾颜色”处调整颜色，并开启"影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255髙光：0.8光泽（模糊）：0.9折射255光泽（模糊）：0.9光折射率1.58、普通布料：漫射：贴图凹凸贴图（根据实际情况加UVP贴图）。

渲染教程③——灯光篇在上一篇教程中讲到常用材质参数和一些建筑常用材质的调试方法，有些同学可能会发现，再按照我所给出的调试方法进行调试以后，没有达到给出的范图的效果。

在这里我要补充一下，材质的质感是与周围环境有着紧密联系的。

举个例子，一个不锈钢茶壶，若是没有环境为它提供反射的映像，就不能表现出不锈钢应有的质感。

下面给出两张图进行对比，第一张背景是黑色的，而第二张的背景是一张HDR天空贴图，可见第二张的效果比第一张要好。

这也涉及到我之前所提到过的“印象”的问题，因为在现实生活中，我们所看到的不锈钢材质几乎都存在于比较复杂的环境当中，所以反射出的东西也相对复杂。

若是只给一个全黑的背景，如上面的第一张图，所得到的的效果就与平时不锈钢给人的“印象”有较大的差别，所以就会产生“效果不好”的想法，甚至完全没觉得那是不锈钢。

下面正式进入灯光篇的教学。

所谓打灯，就是为场景添加光源。

一般可以用vray灯光和HDRI贴图来照亮场景，有时候也可以使用自发光。

一般来说，建筑的打光方法参照现实中的光源就可以了，只要正确认识现实中的光照，基本上可以实现良好的光照效果。

一，vray灯光参数详解再次会讲解常用的参数，没有提及的一般保持默认即可。

1.vray天光首先讲解一下VFS中最基础的灯光------vray的天光系统。

如上图标记部分，就是vray的天光系统。

其分为太阳光和天空光，如下图。

一般晴天的情况下，室外光源分为太阳光和天空光，如果天空没有照明作用而只有太阳光作用的话，就会出现下图的效果，阴影非常的暗，类似月球上的光照效果，因为缺少了大气散射带来的照明，也就是所谓的天空光。

以上内容只需理解~下面讲解vray天光系统的参数。

点击全局光颜色或背景颜色右侧的M，都会弹出下图界面。

上图标记的参数是要重点讲解的部分。

其它参数一般可以保持默认，我会稍微解释一下。

尺寸：太阳的大小。

在其它条件都不变的情况下，光源的面积越大，阴影就会越模糊，这个不难理解。

vray for sketchup渲染教程1—参数篇前言本人写此教程目的在于交流，大神看到有什么不对的希望指正，我只是尽自己能力为大家提供点帮助，本教程针对学习建筑和城市规划专业的同学而写，由于一般大一大二的建筑学同学已经具备一定的sketchup建模能力，而且s ketchup上手非常容易，在这里我就不多说了（咳咳，本人不擅长su的建模，只习惯使用max），所以教程侧重于渲染（rendering）和后期（post-processing）。

建筑&规划对于设计表现的要求并不高，不需要做到商业化效果图的水准，只需较为准确的表现建筑的视觉效果和空间关系。

看到有些同学人人或空间上转发的一些CG教程，内容分散，对于我们来说没有针对性，或是存在一些较大的误区，对于部分基础较差的同学来说学习压力略大。

本人学习CG技术已经有将近四年之久，就凭我个人的经验来说，学习建筑可视化（说白了就是做效果图）需要的是系统性的学习，而不是分散地学习知识点，这样对于理解和提升学习效率来说都是很有帮助的，毕竟这对于好多人来说是一个陌生的领域，学习需要有系统有逻辑、循序渐进。

本教程将涵盖v-ray渲染参数面板重要参数的讲解与设定方法，建筑常用材质的设定方法和参数的含义，案例的讲解和photoshop的简单后期方法，往后还会推出进阶教程，讲授高级技法，包括贴图绘制和全景制作等。

一.vray基本参数设定1.vray工具栏首先介绍一下工具栏。

下图便是vray for sketchup的工具栏，如果打开sketchup的时候没有该工具栏，请勾选sketchup菜单栏的“视图”→“工具栏”→“vray for sketchup”。

从左开始第一个按钮“M”是vray材质编辑器，用于编辑以及预览场景中对象的材质。

第二个是vray的参数面板，用于调试渲染的环境、间接光等参数，往后会展开说明。

其中标记的项是一般需要调整的项，其它一般可以保持默认。

1.vray 工具栏首先介绍一下工具栏。

下图便是vray for sketchup的工具栏，如果打开sketchup的时候没有该工具栏，请勾选sketchup菜单栏的“视图”→“工具栏”→“vray for sketchup”。

从左开始第一个按钮“M”是vray材质编辑器，用于编辑以及预览场景中对象的材质。

第二个是vray的参数面板，用于调试渲染的环境、间接光等参数，往后会展开说明。

其中标记的项是一般需要调整的项，其它一般可以保持默认。

第三个是启动渲染的按钮，当点击后会先卡一阵子（具体时间要看场景的复杂程度和电脑的配置好坏）。

图中的区域渲染用于图片的局部渲染，当调整参数测试场景的时候，有时只需观察图中的某个部分，若整个画面渲染便会浪费时间，此时只需点击区域渲染的按钮，框选需要观察的部分再进行渲染即可。

至于右边的几个按钮，本来是用于多个渲染结果的比较，但是却少了一个至关重要的按钮。

第五个是打开帧缓存窗口按钮，通过点击打开，可以获得上一次渲染结果。

第六到九个分别是泛光灯、面光、聚光灯和ies灯光。

第十到十一分别是vray球和vray无限平面。

【vray球体：由于su创建球体较为麻烦，所以vray提供了一个快捷的球体创建，个人觉得比较鸡肋；vray无限平面：顾名思义就是无限大的平面，一般用于产品展示中，建筑效果图一般不适用】2.vray 参数面板快速设定渲染过程分为测试渲染和最终渲染，测试渲染的时候需要尽量节省时间，这就需要降低渲染的精细程度，而最终渲染的时候需要较高的精细度。

下面两张图，第一张为高参数，第二张为低参数。

通过放大，可以看到左图（高）的阴影细节和画面平滑程度都要比右图优秀。

【主要影响间接光照所产生的阴影】若是大家觉得区别不大，那就错了，最终图都是大图，低参数出图的坏处将会暴露无遗，尤其某些较为复杂的场景，低参数还会造成极为明显的光照错误、大面积噪点噪波等，在此不举例。

下面直接给出一些调试的参数，保存以便以后直接提取，免去每次渲染都要把全部参数调一遍。

建 E 网供给室内设计事例剖析，3d 模型下载，全景成效图下载，su 模型下载，云衬着等服务精选文字阅读令人快乐，成长需要时间1.vray 工具栏第一介绍一下工具栏。

下列图即是vray for sketchup 的工具栏，假如翻开sketchup 的时候没有该工具栏，请勾选sketchup 菜单栏的“视图”→“工具栏”→“vray for sketchup ”。

从左开始第一个按钮“M”是 vray 材质编写器，用于编写以及预览场景中对象的材质。

第二个是 vray 的参数面板，用于调试衬着的环境、间接光等参数，今后会睁开说明。

此中标志的项是一般需要调整的项，其余一般能够保持默认。

第三个是启动衬着的按钮，当点击后会先卡一阵子（详细时间要看场景的复杂程度和电脑的配置利害）。

图中的地区衬着用于图片的局部衬着，当调整参数测试场景的时候，有时只要察看图中的某个部分，若整个画面衬着便会浪费时间，此时只要点击地区衬着的按钮，框选需要察看的部分再进行衬着即可。

至于右侧的几个按钮，原来是用于多个衬着结果的比较，可是却少了一个至关重要的按钮。

第五个是翻开帧缓存窗口按钮，经过点击翻开，能够获取前一次衬着结果。

第六到九个分别是泛光灯、面光、聚光灯和ies 灯光。

第十到十一分别是vray 球和vray 无穷平面。

【vray 球体：因为su 创立球体较为麻烦，因此 vray 供给了一个快捷的球体创立，个人感觉比较鸡肋； vray 无穷平面：顾名思义就是无穷大的平面，一般用于产品展现中，建筑成效图一般不合用】参数面板迅速设定衬着过程分为测试衬着和最后衬着，测试衬着的时候需要尽量节俭时间，这就需要降低衬着的精美程度，而最后衬着的时候需要较高的精美度。

下边两张图，第一张为高参数，第二张为低参数。

经过放大，能够看到左图（高）的暗影细节和画面光滑程度都要比右图优异。

【主要影响间接光照所产生的暗影】假如大家感觉差别不大，那就错了，最后图都是大图，低参数出图的缺点将会裸露无遗，特别某些较为复杂的场景，低参数还会造成极为显然的光照错误、大面积噪点噪波等，在此不举例。

分布式渲染，没事来一遭~。

发布者: oooooah | 发布时间: 2015-4-26 18:23| 查看数: 46| 评论数: 0|帖子模式分布式渲染就是把多台电脑联机一起处理一张效果图，首先需要把想要联机渲染的这几台电脑放到一个工作组里。

win7 xp 都没关系，如果有xp我一般是用xp建立一个工作组，然后win7加入。

win7只需要右击电脑更改计算机名中把工作组名改成需要加入的工作组就行了（默认这些电脑都是经过同一个路由的，不知道不是同一个路由器出来的可不可以，没试过）然后需要实现联机的电脑可以无障碍互相访问，以win7为例，我一般是在控制面板用户账户里面先把guest打开，然后共享一个文件夹（文件夹我一般设置在e或者f盘）然后右击文件夹-共享，点开共享，添加一个everyone的用户并给与读取/写入的权限。

（一般做到这只能看见不能访问，这时候打开控制面板-管理工具-本地安全策略-本地策略-用户权限分配-拒绝从网络访问这台计算机，把guest删除就可以了。

）以上仅为参考，总之需要建立联机电脑之间无障碍互访。

从任意一台电脑的网络或网上邻居里面可以打开另外任意一台的共享文件。

然后，对软件要求同版本su，同版本vray for su ，然后以两台电脑为例，一台作为渲染的主机，一台是苦力分机。

分机只要打开分布置渲染服务器放那别动就行。

然后回到主机操作，建好模型设置联机渲染，在vfs设置面板里面系统-分布渲染设置-主机，然后添加服务器也就是分机（机器ip地址可以通过运行cmd命令输入ipconfig找到ipv4地址就是）添加后勾选所需联机的分机（多台就多选，我最多试过5台，据说上限十五台）解析一下，然后确定。

设置完事了，需要注意一个十分重要的问题，材质，如果只是颜色貌似没问题，贴图材质需要在赋予贴图的时候将路径设置为网络路径，（我一般是自己电脑主机，在网路打开自己电脑，将目标文件夹创建快捷方式放在自己桌面，比较方便，不然每次赋予材质都得去网络里面进入自己电脑，麻烦。
