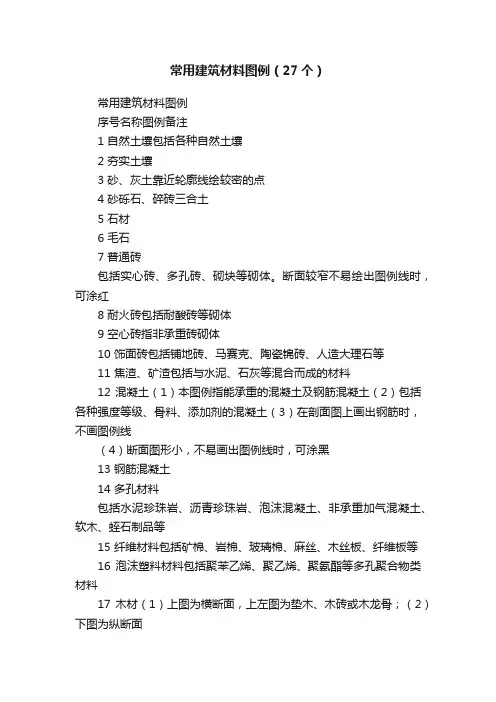

常用建筑材料图例(27个)常用建筑材料图例序号名称图例备注1 自然土壤包括各种自然土壤2 夯实土壤3 砂、灰土靠近轮廓线绘较密的点4 砂砾石、碎砖三合土5 石材6 毛石7 普通砖包括实心砖、多孔砖、砌块等砌体。
断面较窄不易绘出图例线时,可涂红8 耐火砖包括耐酸砖等砌体9 空心砖指非承重砖砌体10 饰面砖包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11 焦渣、矿渣包括与水泥、石灰等混合而成的材料12 混凝土(1)本图例指能承重的混凝土及钢筋混凝土(2)包括各种强度等级、骨料、添加剂的混凝土(3)在剖面图上画出钢筋时,不画图例线(4)断面图形小,不易画出图例线时,可涂黑13 钢筋混凝土14 多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等15 纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等16 泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料17 木材(1)上图为横断面,上左图为垫木、木砖或木龙骨;(2)下图为纵断面18 胶合板应注明为×层胶合板19 石膏板包括圆孔、方孔石膏板、防水石膏板等20 金属(1)包括各种金属(2)图形小时,可涂黑序号名称图例备注21 网状材料(1)包括金属、塑料网状材料(2)应注明具体材料名称22 液体应注明具体液体名称23 玻璃包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等24 橡胶25 塑料包括各种软、硬塑料及有机玻璃等26 防水材料构造层次多或比例大时,采用上面图例27 粉刷本图例采用较稀的点。

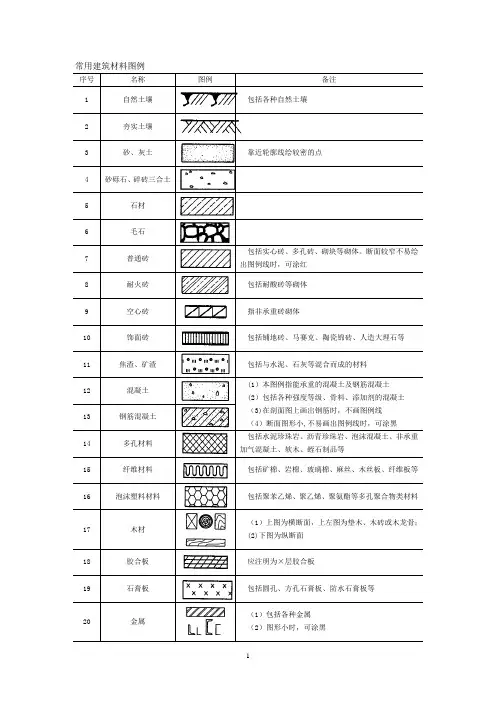

常用建筑材料图例
序号名称图例备注1自然土壤包括各种自然土壤
2夯实土壤
3砂、灰土靠近轮廓线绘较密的点4砂砾石、碎砖三合土
5石材
6毛石
7普通砖
包括实心砖、多孔砖、砌块等砌体。
断面较窄不易绘出图例线时,可涂红
8耐火砖包括耐酸砖等砌体
9空心砖指非承重砖砌体
10饰面砖包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11焦渣、矿渣包括与水泥、石灰等混合而成的材料
12混凝土(1)本图例指能承重的混凝土及钢筋混凝土(2)包括各种强度等级、骨料、添加剂的混凝土(3)在剖面图上画出钢筋时,不画图例线(4)断面图形小,不易画出图例线时,可涂黑
13钢筋混凝土
14多孔材料
包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等
15纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等16泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料
17木材(1)上图为横断面,上左图为垫木、木砖或木龙骨;(2)下图为纵断面
18胶合板应注明为×层胶合板
19石膏板包括圆孔、方孔石膏板、防水石膏板等
20金属(1)包括各种金属(2)图形小时,可涂黑
序号名称图例备注
21网状材料(1)包括金属、塑料网状材料(2)应注明具体材料名称
22液体应注明具体液体名称
23玻璃
包括平板玻璃、磨砂玻璃、夹丝玻璃、钢化玻璃、中空玻璃、加层玻璃、镀膜玻璃等
24橡胶
25塑料包括各种软、硬塑料及有机玻璃等
26防水材料构造层次多或比例大时,采用上面图例27粉刷本图例采用较稀的点
如有侵权请联系告知删除,感谢你们的配合!。

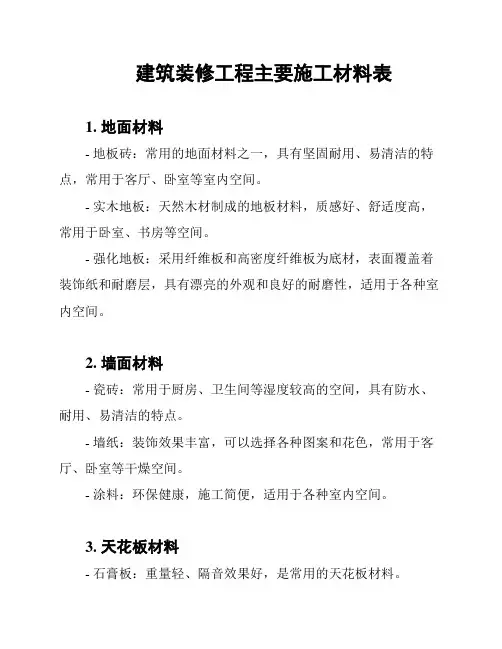

建筑装修工程主要施工材料表1. 地面材料- 地板砖:常用的地面材料之一,具有坚固耐用、易清洁的特点,常用于客厅、卧室等室内空间。
- 实木地板:天然木材制成的地板材料,质感好、舒适度高,常用于卧室、书房等空间。
- 强化地板:采用纤维板和高密度纤维板为底材,表面覆盖着装饰纸和耐磨层,具有漂亮的外观和良好的耐磨性,适用于各种室内空间。
2. 墙面材料- 瓷砖:常用于厨房、卫生间等湿度较高的空间,具有防水、耐用、易清洁的特点。
- 墙纸:装饰效果丰富,可以选择各种图案和花色,常用于客厅、卧室等干燥空间。
- 涂料:环保健康,施工简便,适用于各种室内空间。
3. 天花板材料- 石膏板:重量轻、隔音效果好,是常用的天花板材料。
- 吊顶:可以选择铝合金、塑料、PVC等材料制作,常用于商业空间、厨房等。
- 聚氨酯装饰线条:装饰效果好、安装简便,常用于居室、会议室等空间。
4. 门窗材料- 实木门:具有独特的纹理和质感,适用于卧室、书房等空间。
- 钢质门窗:具有防盗性能好、安全可靠的特点,常用于室外门窗。
- PVC窗:具有隔音、隔热效果好、易清洁等优点,常用于卧室、客厅等空间。
5. 装饰材料- 石材:具有天然的纹理和质感,常用于大堂、台阶等装饰面。
- 木饰面板:可以选择实木、复合板等材料,常用于室内装饰,营造温馨的氛围。
- 墙角线条:具有装饰效果,可以选择木制、PVC等材料制作,用于墙角装饰。
以上是建筑装修工程中主要使用的施工材料,不同的材料适用于不同的空间,根据实际需要选择合适的材料,以满足装修需求,并达到美观、实用、耐久的效果。

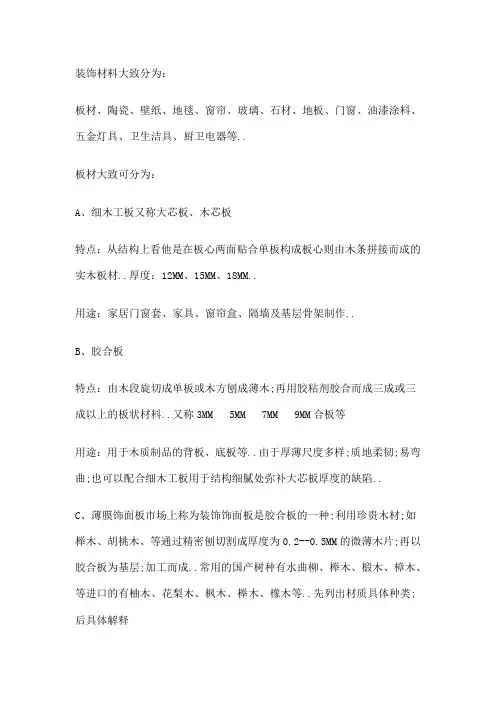

装饰材料大致分为:板材、陶瓷、壁纸、地毯、窗帘、玻璃、石材、地板、门窗、油漆涂料、五金灯具、卫生洁具、厨卫电器等..板材大致可分为:A、细木工板又称大芯板、木芯板特点:从结构上看他是在板心两面贴合单板构成板心则由木条拼接而成的实木板材..厚度:12MM、15MM、18MM..用途:家居门窗套、家具、窗帘盒、隔墙及基层骨架制作..B、胶合板特点:由木段旋切成单板或木方刨成薄木;再用胶粘剂胶合而成三成或三成以上的板状材料..又称3MM 5MM 7MM 9MM合板等用途:用于木质制品的背板、底板等..由于厚薄尺度多样;质地柔韧;易弯曲;也可以配合细木工板用于结构细腻处弥补大芯板厚度的缺陷..C、薄膜饰面板市场上称为装饰饰面板是胶合板的一种;利用珍贵木材;如榉木、胡桃木、等通过精密刨切割成厚度为0.2--0.5MM的微薄木片;再以胶合板为基层;加工而成..常用的国产树种有水曲柳、榉木、椴木、樟木、等进口的有柚木、花梨木、枫木、榉木、橡木等..先列出材质具体种类;后具体解释D、密度板也称纤维板;是将木材、树技等物体放在水中浸泡后经热磨、铺装、热压而成;是以木质纤维或其他植物纤维为原料;施加脲醛树脂或其他适用的胶粘剂制成的人造板材..由于其质软耐冲击;强度较高;压制好后密度均匀;也容易再加工;在国外是制作家具的一种良好材料;但缺点是防水性较差..中、高密度板;是将小口径木材打磨碎加胶在高温高压下压制而成;为现在所通用;而我国关于高度板的标准比国际的标准低数倍;所以;密度板在我国的使用质量还有待提高..特点:虽然密度板的耐潮性握钉力较差;螺钉旋紧后如果发生松动;不易再固定..但是密度板表面光滑平整、材质细密、性能稳定、边缘牢固、容易造型;避免了腐朽、虫蛀等问题;在抗弯曲强度和冲击强度方面;均优于刨花板;而且板材表面的装饰性极好;比之实木家具外观尤胜一筹..用途:主要用于强化木地板、门板、隔墙、家具等同;密度板在家装中主要用于混油工艺的表面处理;一般现在做家具用的都是中密度板;因为高密度板密度太高;很容易开裂;所以没有办法做家具..一般高密度板都是用来做室内外装璜、办公和民用家具、音响、车辆内部装饰;还可用作计算机房抗静电地板、护墙板、防盗门、墙板、隔板等的制作材料..它还是包装的良好材料..近年来更是作为基材用于制作强化木地板等..E、刨花板又叫微粒板、蔗渣板;由木材或其他木质纤维素材料制成的碎料;施加胶粘剂后在热力和压力用途下胶合成的人造板..又称碎料板..主要用于家具和建筑工业及火车、汽车车厢制造..刨花板按产品密度分:低密度0.25~0.45克/厘米3、中密度0.55~0.70克/厘米3和高密度0.75~1.3克/厘米33种;通常生产0.65~0.75 克/厘米3密度的刨花板..按板坯结构分单层、三层包括多层和渐变结构..按耐水性分室内耐水类和室外耐水类..按刨花在板坯内的排列有定向型和随机型两种..此外;还有非木材材料如棉秆、麻秆、蔗渣、稻壳等所制成的刨花板;以及用无机胶粘材料制成的水泥木丝板、水泥刨花板等..刨花板的规格较多;厚度从1.6~ 75毫米;以19毫米为标准厚度;常用厚度为13、16、19毫米3种..F、防火板防火板又名耐火板;G、铝塑板特点:耐候性佳、强度高、易保养..施工便捷、工期短..优良的加工性、断热性、隔音性和绝佳的防火性能..可塑性好、耐撞击、可减轻建筑物负荷;防震性佳..平整性好;轻而坚..可供选择颜色多..加工机具简单、可现场加工..用途:大楼外墙、帷幕墙板、旧的大楼外墙改装和翻新、阳台、设备单元、室内隔间、面板、标识板、展示台架、内墙装饰面板、天花板、广告招牌..-H、塑料扣板I、铝扣板用途:家装时一般有两个地方要考虑安装铝扣天花板;一是卫生间;一是厨房..卫生间的天花板要选择镂空花型..厨房的开花板要选择平板型..J、石膏板K、硅酸钙板特点:外观保留了石膏板的美观;质量大大低于石膏板;强度高于石膏板用途:天花吊顶、隔墙L、澳松板澳松板又名定向结构刨花板学称---简述:澳松板一种进口的中密度板;是大芯板、欧松板的替代升级产品;特性是更加环保..澳松板用辐射松原木制成;辐射松是以可持续发展为基础;从毗邻Wangaratta木材厂的阿尔卑斯地区针叶林场采伐的..主要使用原生林树木;能够更直接地确保所用纤维线的连续性..澳松板具有很高的内部结合强度;每张板的板面均经过高精度的砂光;确保一流的光洁度..起天然纤维不但板材表面具有天然木材的强度和各种优点;同时又避免了天然木材的缺陷;是胶合板的升级换代产品;澳松板从开采到出产品;在一周内完成..使用林场的“新鲜”木材;就能排除“蓝变”问题..此外;通知加工原木;能够控制所产的木片大小;从而使后来生产过程中纤维的精加工更加一致..加工整根原木的另外一个益处是能够控制去皮过程..本片规格允许的最大树皮含量会达到0.2%;平时都能达至0.1%..其他大多数厂家;树皮含量会达到1.0%..树木含有60%左右的水分..从纤维中除去水分;对成品的稳定性至关重要..湿度太高;产品会膨胀;湿度太低;产品会收缩;总体而言;澳松板的湿度含量在6%至9%之间;生产规格允许厚度有0.2mm 的差异、直线膨胀允许1mm..控制湿度对确保压制过程中传热性能良好也十分重要..热量对板材中的湿度发生反应;产生蒸汽;确保了热量传输至板材的核心部分..良好的传热性能就意味着树脂焙烧良好;内部胶结等物理性能优良;澳松板通过认证即澳大利亚、新西兰、日本联合认证..同时环保效果很好..澳松板一般被广泛用于装饰;家具;建筑;包装等行业;其硬度大、适合做衣柜、书柜不会变形甚至地板、承重好、防火防潮性能优于传统大芯板、材料非常环保..缺点是不容易吃普通钉;欧松板和澳松板都有这个问题;主要是由于国外木器加工大多用螺丝钉而不是大钉;这是为了便于拆卸;拆卸后不会损坏板材;再利用价值高传统大芯板用凿钉锤进去的;拆掉后就基本费了;所以从这个角度看;不能简单的说澳松板不吃钉;实际上它对螺丝钉的握钉效果很好;但对锤子凿进的大钉握钉性能一般..所以建议多使用螺丝钉的方式安装;比锤子砸大钉要好很多;看看IKEA的东西就知道了..此外;这种板材结疤和不平的现象也较多;小洞小坑在北方容易积灰产生细菌;所以建议在做漆前;让工人批一遍调过色的灰针对夸张板材;或上几遍透明腻子针对细微坑洞板材..总体上;这个板子也比较贵;但很环保;作为家具材料还是值得的;为了健康..小的缺点比起传统大芯板还是具有明显优势;这个在使用时注意工艺即可..M、杉木集成板小贴士柜体你可以用木工板做.门板单独定做. 一般用细木工做门板的话只能是手工用万能胶进行封边;万能胶受气候的影响比较大;在潮湿的环境下容易开启;这样潮气就会进入到门板里;使门板变形.定做的门板无论从质量上和价格上都比用木工板做来的实惠的.而且工艺讲究.价格实惠.玻璃的种类及应用一、平板玻璃二、浮发玻璃三、钢化玻璃四、夹层玻璃五、夹丝玻璃六、中空玻璃七、热反射玻璃八、玻璃砖九、热熔玻璃十、磨砂玻璃十一、彩绘镶嵌玻璃十二、雕刻玻璃十三、镭射玻璃十四、冰花玻璃十五、镜面玻璃镜面玻璃及镜子;也叫涂层玻璃或镀膜玻璃;常用的镜面玻璃有明镜、墨镜也称黑镜、彩绘镜、雕刻镜等..十六、压花玻璃陶瓷砖种类一、釉面砖又称陶瓷砖、瓷片或釉面陶土砖是一种传统卫生间、浴室墙面砖..高档墙面还配有一定规格的腰线砖、踢脚线砖、顶脚线、花片砖..二、通体砖表面不上釉的瓷砖;而且正反两面材质和色泽一致..通体砖是一种耐磨砖..多使用于厅堂、过道和室外走到等装修项目的地面;一般较少用在墙面上;多数防滑砖属于通体砖..三、仿古砖仿古砖是从彩釉面砖演化而来..实质上是上釉的瓷质砖..唯一不同的是在烧制过程中;仿古砖技术含量要求比较高..四、抛光砖是通体坯体表面经过打磨而成的一种光亮的砖种;是通体砖的一种..适用于室内的墙面和地面..五、玻化砖解决抛光砖易脏的问题;又称全瓷砖;优质高岭土强化高温烧制而成..六、马赛克壁纸种类一、纸面壁纸二、熟料壁纸三、纺织壁纸四、天然材料壁纸五、玻纤壁纸六、金属膜壁纸七、液体壁纸乳胶漆桶装规格5、15、18升三种规格从光泽度来分:亚光、高光、无光、丝光、石光白色种类:象牙白、米白、乳白施工标准:一底三涂乳胶漆常用品牌:大师、立邦、多乐士木器漆种类1清油2清漆3厚漆4调和漆5硝基漆6聚酯漆五金配件1门锁2拉手3合页4门吸5滑轨道6开关插座卫生洁具1洗面盆:分台式面盆、立柱式面盆、挂式面盆台式面盆又分:台上盆、台下盆、上嵌盆、下嵌盆、及半嵌盆立柱式分:立柱盆、半柱盆洗面盆主要品牌:科勒、TOTO、美标、箭牌、斯洛美、奥斯曼2座便器:大致分:冲落式、吸宏式吸宏式分:冲落式、旋涡式、喷射式座便器主要品牌:科勒、TOTO、美标、箭牌、3浴缸:大致分:钢板搪瓷浴缸、铸铁浴缸、压克力浴缸通常情况下浴缸尺寸:长度1100--1700不等4淋浴房功能上可分为三种:沐浴屏、电脑蒸汽房、整体沐浴房从形态上常用沐浴房有:立式角型沐浴房、一字型沐浴房、浴缸上浴屏5水槽种类:不锈钢水槽、人造结晶石、花岗岩混合水槽6水龙头厨卫电器抽油烟机、燃气灶、浴霸、热水器、电线如果家里电器功率不是太的;也不是太多的;用1.5的和2.5的就行了;分几条线走..第一条:空调用2.5的线..第二第:插座用2.5的线..第三条:电灯用1.5的线..。
