普通混凝土模板制作及安装工序施工质量验收评定表

表2.1.2-1 普通混凝土(大体积混凝土)模板制作及安装工序施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．本表适用于大体积混凝土（大体积混凝土是指浇筑块体尺寸较大，需要考虑采取温度控制措施以减少裂缝发生几率的混凝土）定型或现场装配式钢、木模板等的制作及安装；对于特种模板（镶面模板、滑升模板、拉模及钢模台车等）除应符合SL 632—2012的要求外，还应符合有关技术标准和设计要求等的规定。

2．单位工程、分部工程、单元工程名称及部位填写应与表2.1相同。

3．各检验项目的检验方法及检验数量按表B-2的要求执行。

表B-2 普通混凝土(大体积混凝土)模板制作及安装4．工序施工质量验收评定应提交下列资料：（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

5．工序质量标准：（1）合格等级标准：1）主控项目，检验结果应全部符合SL 632—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL 632—2012的要求。

（2）优良等级标准：1）主控项目，检验结果应全部符合SL 632—2012的要求。

2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL 632—2012的要求。

________________________工程表2.1.2-2 普通混凝土（现浇结构混凝土）模板制作及安装工序施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．本表适用于现浇结构混凝土（现浇结构混凝土是指用于水工建筑物中梁、板、柱等配有钢筋的现场浇筑的混凝土）定型或现场装配式钢、木模板等的制作及安装；对于特种模板（镶面模板、滑升模板、拉模及钢模台车等）除应符合SL 632—2012的要求外，还应符合有关技术标准和设计要求等的规定。

表420 水泥混凝土面层模板安装检验批质量验收记录填表说明1、检验批容量填写：同一检验批内的面积数。

2、最小/实际检查数量栏中，最小数量填写按检查数量栏中规定的检查数量。

3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。

4、主控项目：应符合《城镇道路工程施工与质量验收规范》CJJ1-2008条例10.4.1规定（1）板安装应符合下列规定：模板应与混凝土的摊铺机械相匹配。

模板高度为混凝土板设计厚度，木模板直线部分板厚不小于5cm，每0.8~1m设1处支撑装置；弯道部分板厚为1.5~3cm，每0.5~0.8m设1处支撑装置，模板与混凝土接触面及模板顶面刨光。

5、一般项目（1）模板安装支模前应核对路面标高、面板分块、胀缝和构造物位置。

模板应安装稳固、顺直、平整，无扭曲，相邻模板连接应紧密平顺，不得错位。

严禁在基层上挖槽嵌入模板。

使用轨道摊铺机应采用专用钢制轨模。

模板安装完毕，应进行检验，合格方可使用。

其安装质量应符合表10.4.2的规定。

（2）中线偏位表面均匀、平整、稳定，无推移、浮石。

检查数量：每100米检测1点。

检验方法：钢尺或经纬仪检查。

（3）宽度表面均匀、平整、稳定，无推移、浮石。

检查数量：每20米检测1点。

检验方法：钢尺检测。

（4）顶面高程表面均匀、平整、稳定，无推移、浮石。

检查数量：每20米检测1点。

检验方法：水准仪检测。

(5) 横坡表面均匀、平整、稳定。

检查数量：每20米检测1点。

检验方法：钢尺检测。

(6)相邻板高差表面均匀、平整、稳定。

检查数量：每道缝检测1点。

检验方法：水平尺或塞尺检查。

(7) 模板接缝宽度表面平整、稳定。

检查数量：每道缝检测1点。

检验方法：钢尺检查。

(8) 侧面垂直度表面均匀、平整、稳定。

检查数量：每20米检测1点。

检验方法：水平尺、卡尺检查。

(9) 纵向垂直度表面均匀、平整。

检查数量：每40米检测1点。

检验方法：20米线和钢尺检查。

普通混凝土模板制作及安装工序施工质量验收评定表
施工质量验收评定表填表要求
填表时必须遵照“填表基本规定”，并应符合下列要求：
1．本表适用于定型或现场装配式钢、木模板等的制作及安装；对于特种模板（镶面模板、滑升模板、拉模及钢模台车等）除应符合SL 632—2012的要求外，还应符合有关技术标准和设计要求等的规定。

2．单位工程、分部工程、单元工程名称及部位填写应相同。

3．各检验项目的检验方法及检验数量按表B-2的要求实行。

（1）施工单位各班（组）初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

5．工序质量标准：
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 632—2012的要求。

2）一样项目，逐项应有70%及以上的检验点合格，且不合格点不应集中散布。

3）各项报验资料应符合SL 632—2012的要求。

（2）良好等级标准：
1）主控项目，检验结果应全部符合SL 632—2012的要求。

2）一样项目，逐项应有90%及以上的检验点合格，且不合格点不应集中散布。

3）各项报验资料应符合SL 632—2012的要求。

二、混凝土工程专项说明1.本章表格适用于大中型水利水电工程的混凝土工程的单元工程施工质量验收评定，小型水利水电工程可参照执行。

2.划分工序的单元工程，其施工质量验收评定在工序验收评定合格和施工项目实体质量检验合格的基础上进行。

不划分工序的单元工程，其施工质量验收评定在单元工程中所包含的检验项目检验合格和施工项目实体质量检验合格的基础上进行。

3.工序施工质量具备下述条件后进行验收评定：①工序中所有施工项目（或施工内容）已完成，现场具备验收条件。

②工序中所包含的施工质量检验项目经施工单位自检全部合格。

4.工序施工质量按下述程序进行验收评定：①施工单位首先对已经完成的工序施工质量按SL632标准进行自检，并做好检验记录。

②自检合格后，填写工序施工质量验收评定表，质量责任人履行相应签认手续后，向监理单位申请复核。

③监理单位收到申请后，在4h内进行复核。

监理复核包括以下内容：核查施工单位报验资料是否真实、齐全；结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合SL632标准的要求：在工序施工质量验收评定表中填写复核记录，并签署工序施工质量评定意见，核定工序施工质量等级，相关责任人履行相应签认手续。

5.单元工程施工质量具备下述条件后验收评定：①单元工程所含工序（或所有施工项目）已完成，施工现场具备验收的条件。

②已完工序施工质量经验收评定全部合格，有关质量缺陷已处理完毕或有监理单位批准的处理意见。

6.单元工程施工质量按下述程序进行验收评定:①施工单位首先对已经完成的单元工程施工质量进行自检，并填写检验记录。

②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核。

③监理单位收到申报后，应在8h内进行复核。

7.监理复核包括下述内容：①核查施工单位报验资料是否真实、齐全。

②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达到SL632标准的要求。

③检查已完单元工程遗留问题的处理情况，在单元工程施工质量验收评定表中填写复核记录，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人履行相应签认手续。

表4。

2.1 基础面处理施工质量验收评定表表4。

2.2 混凝土施工缝处理工序施工质量验收评定表表4。

3。

2 模板制作及安装工序施工质量验收评定表表4.4。

2—1 钢筋制作及安装工序施工质量验收评定表（主）表4.5.4-1 止水片（带）工序施工质量验收评定表表4.5。

4-2 伸缩缝（填充材料）工序施工质量验收评定表表4。

5.4-3 排水系统工序施工质量验收评定表表4.5.4—4 冷却及灌浆管路工序施工质量验收评定表表4.5。

4-5 铁件工序施工质量验收评定表表4。

6。

2 混凝土浇筑工序施工质量验收评定表（主）表4.7.3 外观质量检查工序施工质量验收评定表表5.2.2 碾压混凝土层面处理工序施工质量验收评定表（主）表5。

3.1 模板制作及安装工序施工质量验收评定表（主）表5。

4.4 混凝土铺筑碾压工序施工质量验收评定表（主）表5。

4。

5 变态混凝土工序施工质量验收评定表（主）表5。

5.1 碾压混凝土成缝工序施工质量验收评定表表6。

2.2 面板基面清理工序施工质量验收评定表表6.3。

3 滑膜制作及安装工序施工质量验收评定表(主）表6.4.2 止水片（带）工序施工质量验收评定表表6.4。

3 伸缩缝工序施工质量验收评定表表6.5.2 混凝土面板浇筑工序施工质量验收评定表（主)表7.2.2 基座结合面处理及沥青混凝土结合层面处理工序施工质量验收评定表表7。

2。

3 模板制作及安装工序施工质量验收评定表表7。

2。

4 沥青混凝土的铺筑工序施工质量验收评定表（主）表7.3。

2 沥青混凝土面板整平胶结层（含排水层）工序施工质量验收评定表（主）表7。

3。

3 防渗层工序施工质量验收评定表（主）表7.3.4 封闭层工序施工质量验收评定表表7.3.5 面板与钢性建筑物连接工序施工质量验收评定表表8.2。

1 预应力筋孔道工序施工质量验收评定表表8。

2。

2 预应力筋制作及安装工序施工质量验收评定表表8.2.3 预应力筋张拉工序施工质量验收评定表（主）。

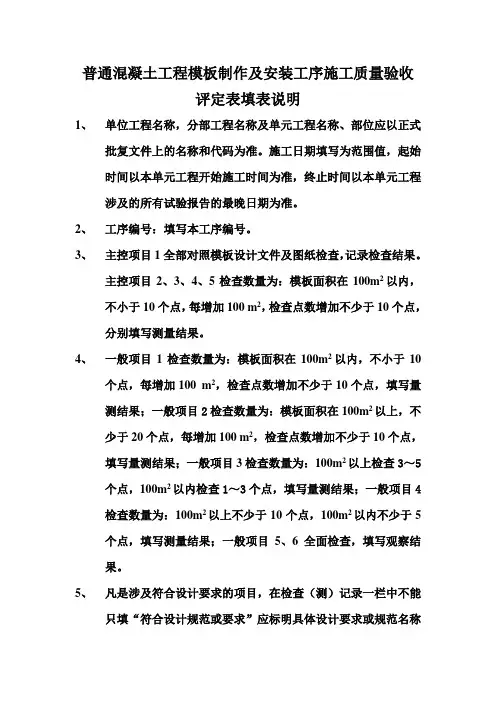

普通混凝土工程模板制作及安装工序施工质量验收评定表填表说明1、单位工程名称，分部工程名称及单元工程名称、部位应以正式批复文件上的名称和代码为准。

施工日期填写为范围值，起始时间以本单元工程开始施工时间为准，终止时间以本单元工程涉及的所有试验报告的最晚日期为准。

2、工序编号：填写本工序编号。

3、主控项目1全部对照模板设计文件及图纸检查，记录检查结果。

主控项目2、3、4、5检查数量为：模板面积在100m2以内，不小于10个点，每增加100 m2，检查点数增加不少于10个点，分别填写测量结果。

4、一般项目1检查数量为：模板面积在100m2以内，不小于10个点，每增加100 m2，检查点数增加不少于10个点，填写量测结果；一般项目2检查数量为：模板面积在100m2以上，不少于20个点，每增加100 m2，检查点数增加不少于10个点，填写量测结果；一般项目3检查数量为：100m2以上检查3～5个点，100m2以内检查1～3个点，填写量测结果；一般项目4检查数量为：100m2以上不少于10个点，100m2以内不少于5个点，填写测量结果；一般项目5、6全面检查，填写观察结果。

5、凡是涉及符合设计要求的项目，在检查（测）记录一栏中不能只填“符合设计规范或要求”应标明具体设计要求或规范名称及编号。

6、工序质量标准：合格等级标准应符合下列规定：⑴主控项目，检验结果应全部符合SL632—2012标准的要求。

⑵一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

⑶各项报验资料应符合SL632—2012标准要求。

优良等级标准应符合下列规定：⑴主控项目，检验结果应全部符合SL632—2012标准的要求。

⑵一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中。

⑶各项报验资料应符合SL632—2012标准要求。

水泥混凝土面层检验批质量验收记录表编号：＿_____＿___水泥混凝土原材料检验批质量验收记录表编号:＿_________填土方路基检验批质量验收记录表Ⅲ(支路及其他小路)编号:＿＿__＿____＿填土方路基检验批质量验收记录表编号:＿____＿_＿__填土方路基检验批质量验收记录表Ⅱ（次干路）编号:_＿________土工材料处理软土路基检验批质量验收记录表编号：＿＿__＿__＿_＿编号：______＿___挖土方路基检验批质量验收记录表编号:____＿_____现浇钢筋混凝土挡土墙钢筋加工与安装检验批质量验收记录表编号:＿_＿__＿__＿_编号:＿＿＿___＿___现浇钢筋混凝土挡土墙栏杆制作与安装检验批质量验收记录表编号：＿__＿_＿＿___现浇钢筋混凝土人行地道结构检验批质量验收记录表编号：__＿___＿_＿＿雨水支管与雨水口检验批质量验收记录表编号：____＿____＿预制安装钢筋混凝土人行地道结构地基检验批质量验收记录表编号:____＿____＿预制安装钢筋混凝土人行地道结构墙板、顶板安装检验批质量验收记录表编号：__＿_____＿＿预制安装钢筋混凝土人行地道结构预制墙板、顶板检验批质量验收记录表编号:_＿＿__＿＿__＿预制混凝土砌块面层检验批质量验收记录表编号:__________粘层、透层与封层检验批质量验收记录表编号：____＿_＿＿__目装配式钢筋混凝土挡土墙基础检验批质量验收记录表编号：__＿___＿＿_＿编号:_______＿_＿编号:______＿___。

一般混凝土工程评估表单元工程施工质量验收评估表（不划分工序）（一般混凝土)单元工程施工质量验收评估表（划分工序）表2.2.1 基础面处理施工质量原则表2.2.1—1 基础面处理施工质量验收评估表表2.2.1(续) 混凝土施工缝处理质量原则表2.2.1—2 混凝土施工缝处理质量验收评估表模板制作及安装施工质量验收评估表表4.3.2表钢筋制作及安装施工质量原则表—1 钢筋制作及安装施工质量验收评估表表—2钢筋连接施工质量原则（附讲解评估表）表—2钢筋连接施工质量原则评估表表—1 伸缩缝（填充材料）施工质量原则表—1 伸缩缝（填充材料）施工质量验收评估表表—2 排水系统施工质量原则表—2 排水系统施工质量验收评估表表—3冷却及灌浆管路施工质量原则（按上表描述）表—4 铁件施工质量原则表—4 铁件施工质量验收评估表（按上表描述）表-5 止水片（带）施工质量原则表—5 止水片（带）施工质量验收评估表表混凝土浇筑施工质量原则表混凝土浇筑施工质量验收评估表表外观质量原则表外观质量验收评估表碾压混凝土层面处理、缝面处理、模板制作及安装，预埋件、外观质量与一般混凝土部分基本相似，不在反复。

表B—10 -1 混凝土铺筑碾压施工质量原则表—1 混凝土铺筑碾压施工质量验收评估表—2 变态混凝土施工质量原则表B—10表—2 变态混凝土施工质量验收评估表表B—11 碾压混凝土成缝施工质量原则表碾压混凝土成缝施工质量验收评估表混凝土面板工程趾板混凝土评估与一般混凝土部分相似，不在反复。

表B—19 面板基面清理施工质量原则表面板基面清理施工质量验收评估表表B—20 滑膜制作及安装施工质量原则表滑膜制作及安装施工质量验收评估表表B—22—1 预埋件止水片（带）施工质量原则表—1 止水片（带）施工质量验收评估表表B—22—2 伸缩缝施工质量原则表—2 伸缩缝施工质量验收评估表（定性表述定数量测）表B—23 混凝土面板浇筑施工质量原则表混凝土面板浇筑施工质量验收评估表注混凝土面板外观质量评估同一般混凝土沥青混凝土表B—25 基座结合面处理及沥青混凝土结合层面处理施工质量原则表基座结合面处理及沥青混凝土结合层面处理施工质量验收评估表模板制作及安装施工质量原则同一般混凝土模板制作及安装施工质量验收评估表（同一般混凝土）表B—27 沥青混凝土旳铺筑施工质量原则表沥青混凝土旳铺筑施工质量验收评估表（同碾压砼坝）表B—28 沥青混凝土面板整平胶结层（含排水层）施工质量原则表沥青混凝土面板整平胶结层（含排水层）施工质量验收评估表表B—29 防渗层施工质量原则。
