制浆造纸设备与机械

制浆造纸机械与设备思考题一、名词解释1、水力轴承：设在圆筒滚圈下部的一个包角为120°的弧形槽，其周边嵌有耐磨的密封衬，与滚圈构成弧形密封空腔，内注压力为0.2~0.25MPa的清水，压力水不断渗入滚圈，与密封衬之间形成水膜，并不断溢出流入水槽中，圆筒实际上是支承在水膜上，称水力轴承。

2、（削.片机）刀盘：一个直径为1600~4000mm，厚100~150mm的铸钢圆盘。

上面装有若干把削片刀，供切削原木之用。

沉重的刀盘还起到惯性轮的作用。

3、回转式（圆筒筛）：一种根据木片面积大小来筛选合格木片的设备，其结构是由钢板制成的圆筒形筛鼓、筛鼓托轮、进料漏斗和出料漏斗组成4、摇摆式（料片筛）：装有偏重体的主轴，一端支承在机架的轴承上，电动机带动主轴转动时，利用偏重惯性产生摆动的原理带动多层筛体进行筛选，利用在低频摆动下筛板上不同的筛孔分离木片及木屑5、羊角辊式（除尘器）：其转鼓上固定有锥形短棒，转动时把弧形筛板上的草片打散翻动，并使重物如沙尘、谷料等通过筛板落下。

6、（刀辊式切草机）飞刀辊：由主轴、刀辊、进出口叶轮、连接盘组成，主轴两端分别有滚动轴承装在进出口泵壳的轴承座上。

刀辊分石刀辊和钢刀辊两种，是在整块天然玄武岩或优质碳素钢或合金钢上加工成空心的圆柱体，然后凿打出条状的刀片，最后在车床上切断、车削加工而成。

7、（连蒸）螺旋喂料器：由喂料螺旋、锥形壳体、料塞管和传动装置组成，是横管连续蒸煮器的最关键设备，决定整个系统的运行稳定性。

其作用是在系统进料同时将料片压缩成料塞来封住蒸汽管中蒸汽压力的反冲。

8、（连蒸）高压（喂料器）：卡米尔连续蒸煮器的关键设备，利用上循环泵压出的高压药液将木片冲送到锅顶分离器，从而实现由低压溜槽向高压蒸煮器定量地、均匀地输送料片。

9、（螺旋挤压机）压缩比：即进料螺旋压缩段第一个与最后一个螺距的螺旋槽容积之比。

10、（连蒸）溜槽：矩形截面的上下两节直立不锈钢壳体，中间用膨胀节连接成整体，位于气蒸罐与高压进料器之间上下节都设有循环药液进口管和视孔。

制浆造纸机械设备1. 简介制浆造纸机械设备是用于制备纸浆和生产造纸产品的关键设备。

它包括制浆设备和造纸设备两大部分，通过一系列的工艺和步骤完成纸浆的制备和造纸的过程。

制浆造纸机械设备在纸张、纸板和纸箱等纸制品的生产中起着至关重要的作用。

2. 制浆设备2.1 纸浆制备系统纸浆制备系统是制浆设备的核心部分，主要用于将纸浆原料（如木材、废纸）处理成纸浆。

常见的纸浆制备设备包括：•木材制浆设备：包括切割、磨浆和筛选工艺，用于将原木或木片加工成纸浆。

•废纸回收设备：用于将废纸进行浸泡、筛选和磨浆，以获得高质量的废纸浆。

2.2 清洁设备清洁设备用于去除纸浆中的杂质和污染物，提高纸浆的质量和可用性。

常见的清洁设备有：•筛分设备：通过筛网的不同孔径将纸浆中的大颗粒杂质和污染物分离出去。

•高浓度清洁器：利用旋转或振动的力量将纸浆中的杂质聚集在一起，然后通过分选器进行分离。

2.3 漂洗设备漂洗设备用于去除纸浆中的色素和有机物，使纸浆具备良好的白度和纯净度。

常见的漂洗设备包括：•漂白塔：使用化学药剂对纸浆进行漂白处理，以去除色素和污染物。

•漂白机：利用氧化剂和还原剂对纸浆进行漂白，以改善纸浆的白度。

3. 造纸设备3.1 造纸机造纸机是制造纸张的关键设备，它将纸浆均匀地分布在网罩上，并通过压榨和脱水工艺使纸浆中的水分逐渐去除，最终形成纸张。

常见的造纸机有：•平网纸机：通过水平网罩将纸浆均匀地分布在网罩上，然后通过压榨辊进行脱水和压实。

•旋转圆筒纸机：通过旋转圆筒将纸浆均匀地分布在圆筒上，并通过压榨和脱水工艺制造纸张。

3.2 纸张后处理设备纸张后处理设备用于对刚刚生产出来的纸张进行修整和加工，以提高其质量和外观。

常见的纸张后处理设备有：•干燥设备：将纸张中的水分蒸发掉，使纸张变得干燥。

•销售设备：对纸张的表面进行加工和涂布，以改善其光泽和质感。

4. 应用领域制浆造纸机械设备广泛应用于纸张、纸板和纸箱等纸制品的生产行业。

它们主要用于制造书籍、杂志、报纸、纸牌、纸巾、纸箱等纸制品。

智慧树，知到《制浆造纸机械与设备》章节测试[完整答案]第一章单元测试1、判断题：均匀一致的料片既节约原料，又能生产出高质量的浆，增加浆产量，提高最终产品质量。

选项：A:对B:错答案: 【对】2、判断题：圆筒剥皮机是摩擦式剥皮机的一种，它是靠原木在圆筒内相互碰撞摩擦进行去皮的，应用最广泛。

选项：A:错B:对答案: 【对】3、判断题：盘式削片机刀刃高出盘面的高度叫刀距，它决定着木片的厚度。

选项：A:错B:对答案: 【对】4、判断题：平板木片筛是利用不同筛孔的筛板，通过高频或低频摇动使木屑、木片、长条得以分离。

选项：A:错B:对答案: 【对】5、单选题：合格木片的长宽厚分别是多少?选项：A:20-25，15,5~8B:15-20，20,10~15C:15-20，20,3~5D:20-25，20,5~8答案: 【15-20，20,3~5】6、单选题：盘式木片筛是按木片什么尺寸进行筛选的?选项：A:厚度B:宽度C:长度D:体积答案: 【厚度】7、多选题：秸秆备料工艺流程主要由哪些工序组成?选项：A:干法切料B:堆存C:剥皮D:湿法备料答案: 【干法切料;堆存;湿法备料】8、多选题：非木材原料的干法切断设备主要有那些类型。

选项：A:带式B:刀盘式C:刀辊式D:平板式答案: 【刀盘式;刀辊式】9、多选题：根据除尘净化方式不同，可分为哪几类?选项：A:干切干净化B:干切湿净化C:湿切湿净化D:湿法干净化答案: 【干切干净化;干切湿净化】10、多选题：百叶式除尘器主要利用苇片的哪些差异实现风选净化的目的?选项：A:外观B:相对密度C:形状D:受风面积答案: 【相对密度;形状;受风面积】第二章单元测试1、判断题：化学制浆设备除蒸煮器外，还需要配置药液循环泵、药液加热器、喷放仓、余热回收设备等附属设备。

选项：A:对B:错答案: 【对】2、判断题：高温浆料在喷放时，产生的闪蒸蒸汽可以直接排放。

选项：A:错B:对答案: 【错】3、判断题：横管式连续蒸煮器的卸料器有卧轴和立轴两种型式。

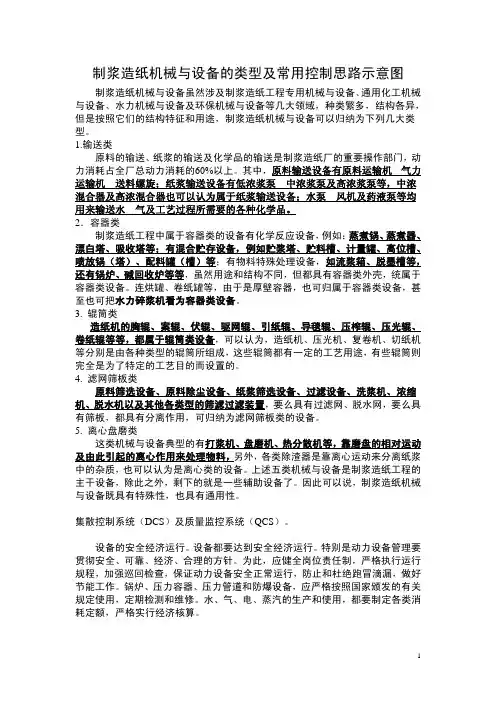

制浆造纸机械与设备的类型及常用控制思路示意图制浆造纸机械与设备虽然涉及制浆造纸工程专用机械与设备、通用化工机械与设备、水力机械与设备及环保机械与设备等几大领域，种类繁多，结构各异，但是按照它们的结构特征和用途，制浆造纸机械与设备可以归纳为下列几大类型。

1.输送类原料的输送、纸浆的输送及化学品的输送是制浆造纸厂的重要操作部门，动力消耗占全厂总动力消耗的60%以上。

其中，原料输送设备有原料运输机、气力运输机、送料螺旋；纸浆输送设备有低浓浆泵、中浓浆泵及高浓浆泵等，中浓混合器及高浓混合器也可以认为属于纸浆输送设备；水泵、风机及药液泵等均用来输送水、气及工艺过程所需要的各种化学品。

2．容器类制浆造纸工程中属于容器类的设备有化学反应设备，例如：蒸煮锅、蒸煮器、漂白塔、吸收塔等；有混合贮存设备，例如贮浆塔、贮料槽、计量罐、高位槽、喷放锅（塔）、配料罐（槽）等；有物料特殊处理设备，如流浆箱、脱墨槽等，还有锅炉、碱回收炉等等，虽然用途和结构不同，但都具有容器类外壳，统属于容器类设备。

连烘罐、卷纸罐等，由于是厚壁容器，也可归属于容器类设备，甚至也可把水力碎浆机看为容器类设备。

3. 辊筒类造纸机的胸辊、案辊、伏辊、驱网辊、引纸辊、导毯辊、压榨辊、压光辊、卷纸辊等等，都属于辊筒类设备，可以认为，造纸机、压光机、复卷机、切纸机等分别是由各种类型的辊筒所组成，这些辊筒都有一定的工艺用途，有些辊筒则完全是为了特定的工艺目的而设置的。

4. 滤网筛板类原料筛选设备、原料除尘设备、纸浆筛选设备、过滤设备、洗浆机、浓缩机、脱水机以及其他各类型的筛滤过滤装置，要么具有过滤网、脱水网，要么具有筛板，都具有分离作用，可归纳为滤网筛板类的设备。

5. 离心盘磨类这类机械与设备典型的有打浆机、盘磨机、热分散机等，靠磨盘的相对运动及由此引起的离心作用来处理物料，另外，各类除渣器是靠离心运动来分离纸浆中的杂质，也可以认为是离心类的设备。

上述五类机械与设备是制浆造纸工程的主干设备，除此之外，剩下的就是一些辅助设备了。

造纸制浆知识点总结一、制浆工艺1. 机械制浆机械制浆是指用机械设备将木材原料破碎、粉碎，形成纤维的过程。

常见的机械制浆设备包括磨浆机、粉碎机、制浆机等。

机械制浆工艺简单，成本较低，但由于机械破碎会破坏纤维结构，因此纸张的强度和光泽度较差。

2. 化学制浆化学制浆是指将木质纤维用化学方法分离出来的过程。

常见的化学制浆方法包括热碱法、热磺法、过氧化法等。

化学制浆用于生产高品质的纸张，具有纤维结构完整、强度高、光泽度好等优点，但成本较高。

3. 半化学制浆半化学制浆是介于机械和化学制浆之间的一种制浆方法，主要用于废纸等原料的制浆。

该方法将原料在一定温度下用化学溶液浸泡，然后用机械方法进行破碎，可以获得较高质量的纤维。

二、原料选择1. 木材木材是制浆的主要原料之一，包括松木、杨木、桦木、桉树等。

不同种类的木材含纤维量和纤维长度各有不同，因此选择合适的木材种类对纸张质量有较大影响。

2. 废纸废纸是制浆的另一种重要原料，可以分为废旧书报、废旧包装纸、废弃建筑纸板等。

废纸的来源广泛，制浆成本低，可以减少环境污染，因此受到越来越多的关注。

3. 其他原料除了木材和废纸，还可以利用稻草、甘蔗渣、竹子等植物纤维作为制浆原料。

这些原料具有丰富的资源，成本低廉，是未来制浆的发展方向之一。

三、制浆设备1. 刨芯机刨芯机是用于木材制浆的重要设备，主要用于将木材表皮去除，得到含纤维的木芯。

刨芯机的性能对于木材制浆的效率和质量有着重要影响。

2. 制浆机制浆机是用于将木芯或废纸破碎成纤维的关键设备，其工作原理是通过旋转刀片或者压榨方式完成。

制浆机的设计和选用对于纸浆纤维的长度和质量有着重要影响。

3. 漂白设备漂白设备是用于对纸浆进行漂白处理的设备，一般采用氧漂、过氧化物漂、二氯化漂等方法。

漂白处理可以提高纸张的光泽度和白度。

四、环保措施1. 循环利用水资源制浆过程中需要大量的水资源，因此合理利用并循环利用水资源对于环保至关重要。

采用闭路循环系统、污水处理设备等措施可以减少制浆过程对水资源的消耗。

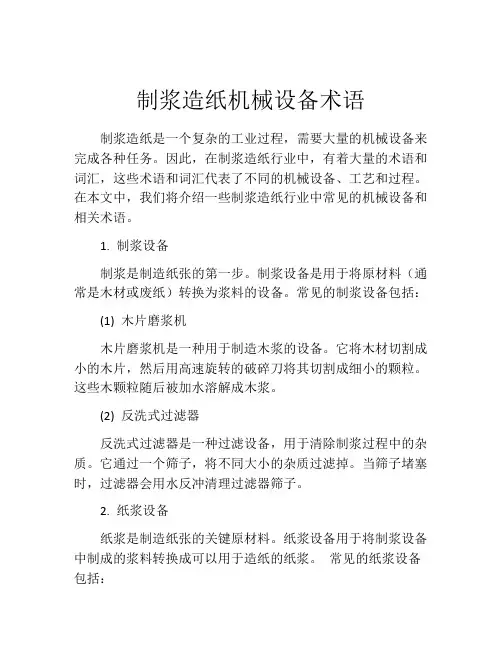

制浆造纸机械设备术语制浆造纸是一个复杂的工业过程，需要大量的机械设备来完成各种任务。

因此，在制浆造纸行业中，有着大量的术语和词汇，这些术语和词汇代表了不同的机械设备、工艺和过程。

在本文中，我们将介绍一些制浆造纸行业中常见的机械设备和相关术语。

1. 制浆设备制浆是制造纸张的第一步。

制浆设备是用于将原材料（通常是木材或废纸）转换为浆料的设备。

常见的制浆设备包括：(1) 木片磨浆机木片磨浆机是一种用于制造木浆的设备。

它将木材切割成小的木片，然后用高速旋转的破碎刀将其切割成细小的颗粒。

这些木颗粒随后被加水溶解成木浆。

(2) 反洗式过滤器反洗式过滤器是一种过滤设备，用于清除制浆过程中的杂质。

它通过一个筛子，将不同大小的杂质过滤掉。

当筛子堵塞时，过滤器会用水反冲清理过滤器筛子。

2. 纸浆设备纸浆是制造纸张的关键原材料。

纸浆设备用于将制浆设备中制成的浆料转换成可以用于造纸的纸浆。

常见的纸浆设备包括：(1) 漂浮式浓缩机漂浮式浓缩机是将纸浆中的水分蒸发掉，以提高纸浆的质量浓度的设备。

它使用气泡浮力将纸浆向上升，并在表面形成一个厚度不断增加的泡沫层。

这个泡沫层随后被活性炭或其他吸附剂捕捉，从而使浓缩过程更加高效。

(2) 旋流器旋流器是一种物理分离设备，用于分离不同密度的纸浆成分。

它通过旋转运动达成物理分离功能。

3. 造纸机造纸机是用于将纸浆转换成纸张的设备。

它是整个制浆造纸过程的核心。

常见的造纸机设备如下：(1) 细齿式网纹辊细齿式网纹辊是一种用于造纸的辊，其表面凸起许多小齿，用于将纸浆从辊表中压出，从而形成纸张。

(2) 真空平面盘真空平面盘是一种用于制造平面纸张的制浆造纸设备，其基本结构为一个旋转的平面盘和一个吸气头部。

纸浆被放在盘上，随后通过旋转的盘面造成纸张的形成。

4. 控制系统在制浆造纸过程中，控制系统是必不可少的。

它用于监测设备的状态，调整设备参数来优化生产过程。

常见的控制系统包括：(1)自动化系统自动化系统可以良好地监测和控制整个制浆造纸过程。

制浆造纸机械与设备上册第1章备料机械与设备一、判断题：1. 圆筒剥皮机是摩擦式剥皮机的一种，它是靠原木在圆筒内相互碰撞摩擦进行去皮的，圆筒剥皮机是当前各国广泛用于木段或原木剥皮的主要设备。

（R ）2.削片机按机械结构可分为两类：切削刀装在圆盘上的盘式削片机和切削刀装在圆柱形鼓上的鼓式削片机。

其中盘式削片机主要用于切削原木，削出木片质量较好。

( R )3.盘式削片机按刀盘上的刀数分为：普通削片机（4-6把刀）和多刀削片机（8-16把刀）两种。

这两种削片机喂料方式又有斜喂料和水平喂料两种。

( R )4.盘式削片机刀刃高出盘面的高度叫刀距，它决定着木片的厚度。

( R )5.刀辊式切草机强制喂料装置是由上下喂料链带及上下压辊组成。

( F )进料输送带与第一、二、三喂料辊二、填空题1. 连续式剥皮机由（圆筒体）、（支承系统）、（传动装置）和进出料闸板等部分组成。

2. 非木材原料的切断设备，大致可以分为刀辊式和刀盘式两大类。

稻草、麦草等原料切断采用（刀辊式）切断设备，芦苇、芒秆等原料切断采用（刀盘式）切断设备。

3. 盘式木片筛是国际上新发展的按木片（厚度）筛选的设备。

它有多根装有圆形或梅花形盘的转轴。

按轴的中心线构成的平面形式分为（平型）和（V形）盘式木片筛。

（盘与盘之间）的缝隙即决定了通过此缝的合格木片厚度。

三、简述题1．简述圆筒剥皮机的工作原理。

P7倒数第二段2.简述原木备料以及非木备料过程使用的主要设备。

P7-p22答：原木备料:剥皮机、锯木机、削片机、木片筛、再碎机非木材：切草机、除尘机、筛选设备、除髓机3.简述稻麦草原料湿法或干湿法备料流程使用的主要设备。

P33-p34第2章化学制浆设备一、判断题：1.蒸煮锅的高度、直径及上、下锥角的大小是蒸煮锅外形尺寸的重要指标。

其上、下锥角大小对蒸煮锅装料、放浆、送液和通汽等操作没有影响，只是对蒸煮锅的高度有一定的影响（×）2.锅壳上锥部内壁面装有两组锥形滤网，上面一组用于排汽（气）时防止锅内纤维物料被带出，下面一组滤网用于把循环加热系统送来的药液分布到蒸煮锅整个截面上。

一、名词解释（每题3分，5题，共15分）1、（削.片机）刀盘：它是一个直径为1600~4000毫米，厚为100~150毫米的铸钢圆盘，上面装有若干把削片刀供切削原木之用。

2、（刀辊式切草机）飞刀辊：是刀辊式切草机的主要零件之一，是铸钢制成的辊式元件，刀辊式安装有二～三把飞刀。

3、（连蒸）溜槽：位于汽蒸罐与高压进料器之间，为矩形截面的上下两节直立不锈钢壳体，中间用膨胀节连接成整体，上下节都没有循环药液进口管和视孔。

4、（连蒸）螺旋喂料器：作用在系统进料的同时料片被压缩形成料塞来封住蒸煮管中的蒸汽压力的反冲，主要由喂料螺旋，锥形壳体，料塞器和使动装置构成，有两种型式：饥饿型和充满型。

5、（连蒸）高压喂料器：卡米尔连续蒸煮器的关键设备，用于将料片定量均匀地从低压的溜槽送入高压的蒸煮器。

6、（连蒸）汽蒸罐：用于预汽蒸料片，从偶那个料片驱逐出空气，利于药液的渗入，是一种有倾斜设置的卧式推进搅拌容器。

7、回转式圆筒筛：是平面的木片筛选设备，主要筛选原件是转动的筛鼓。

利用筛鼓筛孔大小的不同，将合格木片和和较小的碎屑及大片分离。

8、摇摆式料片筛：是平面木片筛选设备，筛选元件是平面圆周振动的筛框，利用筛孔的大小将合格木片、木屑筛选出。

9、羊角辊式除尘器：转鼓上固定有锥形短棒，转动时把弧形筛板上的草片打散翻动，并使重物如沙尘，谷粒等通过筛板落下。

10、（螺旋挤压机）压缩比：进料螺旋压缩段第一个与最后一个螺距的螺旋槽容积之比。

11、（盘磨机）精磨区：指盘式磨浆机的盘片中周边区，其齿相对小而多，两盘齿间隙相对较小，主要对浆料进行单根纤维的切断和细纤维化作用。

12、圆网成形器：主要由网笼，网槽，伏辊组成。

网笼浸放在网槽中，随着网笼的回转，由于网内外液位差，浆料中的纤维等物质因过滤作用不断沉积网笼的网面上，当纤维层通过网笼上方的伏辊时，就自网面转移到包住伏辊的无端毛毯上，从而形成连续的湿纸幅。

13、夹网成形器：夹网成型器代表流浆箱射流喷入两张汇聚网子之间的一类成型器，纸幅成型过程进行双面脱水，脱水效率增加；另一个优点是封闭成形，成纸性能优良。
