制浆造纸机械设备课件

8
流浆箱的作用及要求
沿纸机横向均匀的分布浆料 能有效的分散纤维 喷浆稳定 足够的刚性 便于清洗、操作及维修 不生锈，流道平滑，不挂浆 及时排除纸料中的空气及泡沫。 生产的适应性强。
9
流浆箱的组成
流浆箱主要由进浆母管，管束或者阶扩， 混合室，高湍流发生器，上、下唇板，溢 流装置气垫室，上唇板水平调节装置，上 唇板上、下开启调节装置，上唇口微调装 置，上唇口变形补偿装置，喷水管，照明 灯，箱体，后盖及其开闭液压装置，走台 控制系统组成
2. 不同纸料的脱水要求与控制 2.2 上网纸料的喷射 2.2.4 着网点的位置(如图3-62) 随纸机的情况而 定，对高速纸机，成型板应距离胸辊由适当的距 离，浆料的着网点在成型板前沿稍前一点，使浆 流与胸辊间有一定空隙，让浆流、胸辊和网间狭 区内的空气穿过网排出，并使浆料能很好地进入
成型板，保证纸页获得良好的成型。
成型板（或成型箱）结构：无孔平板、钻孔平板、板条式 成型板（常用类型）
常用条式成型板：总宽度400～600mm，由1～5块板条组 成，第1块宽，100～200mm，其余窄些，65～ 100mm，间距40～50mm，板面硬橡胶覆面，现用PE 板; 成型板末端边缘低于成型网0.75mm～1.5mm
18
纸页的成型与脱水
10
纸页的成型与脱水（网部）
网部的任务：脱水，形成湿纸页。网部脱水量占 纸机总脱水量的90％以上密结合在一起的那部分水，不能流动与 传递液压，其含量取决于细纤化程度
纸页成型的机理（Parker理论）：纸页成型是脱 水、定向、与湍动三个同步发生的基本水力 学过程的综合
2.2 上网纸料的喷射
要求：全幅纸料的喷射角、喷射速度（浆速）、喷射距离 和喷浆的厚度等保持一 致；喷射方向与纸机中心线 应平行，不混入空气，不产生大的湍动干扰 和跳浆。

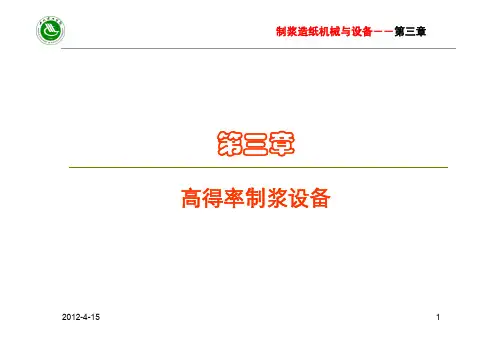

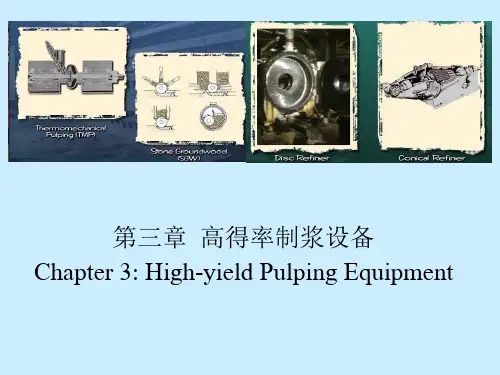

第三章 高得率制浆设备 Chapter 3: High-yield Pulping Equipment
高得率浆分类及有关术语
• SGW (Stone Ground Wood) 磨石磨木浆 • PGW (Pressurized Ground Wood) 压力磨石磨木浆 • TGW (high Temperature Ground Wood) 高温磨石磨木浆 • RMP (Refiner Mechanical Pulp) 盘磨机械浆 • TMP (Thermo-Mechanical Pulp) 预热盘磨机械浆 • CMP (Chemi-Mechanical Pulp) 化学盘磨机械浆 • CTMP (Chemi-Thermo-Mechanical Pulp) 化学预热机械浆 • APMP (Alkaline Peroxide Mechanical Pulp) 碱性过氧化氢化学机械浆
1.盘磨机结构设计的要求
(1) 物料必须连续而均匀地喂入磨浆机。因此要有连续均匀 的进料机构。一般可采用螺旋进料，强制送进。 (2) 在两个磨盘表面间的物料必须布满整个盘面空间，并连 续运动。因此要有良好的磨盘结构来实现这种连续运动，并 将木片连续磨制成合格的浆料而离开磨盘。 (3) 浆料的质量必须稳定。在其他条件相同的情况下，主要 因素之一是磨盘必须耐磨，更换的周期越长越好。现在普遍 采用的是合金磨盘。 (4) 磨浆过程中必须保持一定的磨料浓度。因此磨浆机壳体 内装有喷水管，使磨碎区内有最适宜的磨浆浓度。一般可掌 握在木片与水的混合物中含有25％～33％的绝干木片的浓度， 水分在大量的吸热过程中通过磨盘，并为湿浆和蒸汽带走。
• 在1960年以前，实际上全部高得率纸浆都是用磨木机生产的， 到1990年，50%以上的高得率纸浆是由盘磨机生产出来。

第四章 机械制浆设备
第一节 概 述
三、高得率法制浆：
1、 制浆得率： 化学浆：得率不超过50%， 高得率浆：统指—— 高得率化学浆(得率50%~65%) 机械浆、 化学机械浆、半化学浆
2、 发展高得率法制浆的意义： (1) 充分合理地利用植物纤维原料资源 (2) 减轻制浆废水中的污染物质 (3) 满足产品性能的需要:
第四章 机械制浆设备
第三节 盘磨机械浆设备
一、木片洗涤机：P95
1、作用： (1) 使木片在进入盘磨机前，除去砂石、金属杂物。 (2) 使木片具有定量的均匀的水分。 (3) 采用热水洗涤有助于软化木片、满足高浓磨浆要求。
2、分类： 按分离的杂物的主要部件不同分为： 转鼓式、螺旋式、锥形转子式
第四章 机械制浆设备
连续压力臂式、温控式、木片磨木机
常用设备：袋式、库式、链式、环式等
第二节 磨木机
第四章 机械制浆设备
三、间歇式磨木机：
第二节 磨木机
1、 袋式：原始手工装料，调整水压控制浆质量 木段长度为61cm、8lcm或122cm，台日产量6～20t 磨石直径为1370mm、磨石转速200～250r/min
2、库式：比袋式生产能力大、磨石直径大、所需劳动力少， 降低了磨木浆生产成本， 但原木易卡
(四)、其它参数： 原木质量: 原木水分40％～50％较适合 高温低浓: 浆坑温度75~85 ℃ (调节喷入浆坑的白水温度和喷水量)
浆坑浓度2.0%(高浓-大于2.0%～2.5%，低浓-低于2.0%)
第四章 机械制浆设备
七、磨木浆的有关概念
第二节 磨木机
1、 消潜： 高浓磨浆时纤维会发生扭曲与缠卷，放料冷却后这种潜态
33高得率浆分类及有关术语sgwstonegroundwood磨石磨木浆pgwpressurizedgroundwood压力磨石磨木浆tgwhightemperaturegroundwood高温磨石磨木浆rmprefinermechanicalpulp盘磨机械浆tmpthermomechanicalpulp预热盘磨机械浆cmpchemimechanicalpulp化学盘磨机械浆ctmpchemithermomechanicalpulp化学预热机械浆apmpalkalineperoxidemechanicalpulp碱性过氧化氢化学机械浆第一节概述第四章机械制浆设备第二节磨木机一磨木机的组成及工作原理二磨木机的类型及特点三间歇式磨木机四连续式磨木机五磨石六磨木机的性能及参数七磨木浆的有关概念第四章机械制浆设备第二节磨木机磨石磨木浆的生产流程一磨木机的组成及工作原理

2012-4-15 9
制浆造纸机械与设备――第三章
缺点： 1. RMP和TMP的单位电耗要比GMP高50%以上，针叶木的 动力消耗为1500~2000千瓦时/吨浆； 2. 盘磨机磨盘使用寿命短，设备维修费用高，维修工作量 大； 3. 成纸平滑度较低，白度稍差。
2012-4-15
10
二、典型流程
制浆造纸机械与设备――第三章
2012-4-15
34
制浆造纸机械与设备――第三章
搓丝机的工作机理与特征
• 动态挤压原理 • 搓丝机两个螺杆的几何参数相同、转向相同 ，在啮合区 除中心连线之外，各点的相对速度不同，所以产生的剪切 速度不同 • 正向螺旋的主要作用是输送和压缩物料，到反向螺旋杆 处，正、反向螺旋的相互作用形成挤压区，迫使物料从反 向螺杆的开槽处挤出，从而被剪切揉碎成一定长度的纤维 状。 • 浆料在正向输送元件和反向输送元件作用下，形成高压 区，纤维物料之间产生很大摩擦力，导致纤维间的分离， 进而使之分丝帚化、压溃。
54
制浆造纸机械与设备――第三章
挤压疏解机工作部分结构图
2012-4-15
55
四、盘磨机械浆系统的配套设备
制浆造纸机械与设备――第三章
浸渍器 CTMP和CMP制浆设备中配有用药液泡浸料片的装置。 （1）卧管式浸渍器： （2）立管压胀式浸渍器 （3）斜管浸渍器
2012-4-15
56
制浆造纸机械与设备――第三章
2012-4-15
48
制浆造纸机械与设备――第三章 一种国产的螺旋加料器
2012-4-15
49
制浆造纸机械与设备――第三章
2012-4-15
50
制浆造纸机械与设备――第三章
2012-4-15

• 1.2 纸机的分类
造纸机主体及其辅助系统有着不同的形式和
规格，工程设计时主要根据纸浆种类、成纸品种 以及产量要求等来确定各分部的形式和规格，形 式不同，则结构不同。从而构成了不同种类的纸 机。
•
在工程实际中，常以成形部和烘干部的形式
结构特征为基础进行造纸机的进行分类。可分为
长网多缸纸机、圆网多缸（双缸）纸机、夹网纸
合格率＝（合格成品量/成品量）×100％ ）
4.7 纸机的生产能力—指造纸机的计算产量。 Q＝V•B•q•K1•K2（g/min） ＝V•B•q•K1•K2•K3×60（T/D） ＝0.06V•B•q•K1•K2•K3/1000（T/D） 式中：V－车速（m/min） B－抄宽（m） q－定量（g/m²） K1－抄造率（％） K2－成品率（％） K3－工作时数（h/D）
气垫式流浆箱示意图
敛流式流浆箱示意图
2、各组成部件的形式及作用
2.1浆料分布装置
● 由布浆器管和分布元件组成。
● 总管可分为为圆锥形、方锥形。
● 布浆元件：单管布浆器、错流布浆器、多管进浆布浆 器、孔板布浆器、阶梯扩散布浆器和管束布浆器等几种形 式。
● 作用：浆料从锥管的大端进入，小端回流，主要是保 证支管浆流压头的稳定与浆料的分布均匀，同时可以防止 在锥管末端有死角，防止浆团聚集，并排除气泡。在循环 端设有控制阀，由控制阀的开度来控制循环量，以维持两 端有相同的压力。
（2）传动方面，考虑采用分部传动，并根据 车速的高低选择合适的控制系统；
（3）根据车速的高低选择恰当的引纸方式；
（4）根据纸品的质量要求选择压榨形式、施 胶形式和压光形式等。
二、流浆箱
1、概述 1.1 流浆箱的作用
流浆箱作为纸机的浆料流送装置，是把浆料 均匀而稳定的流送和喷布到成形网上，为纸幅的 良好成形提供必要的前提。浆料流送装置是造纸 机的起始部分，习惯上称之为流浆箱或网前箱， 其结构和性能对纸页的成形、纸机操作及成纸质 量有重要影响，所以流浆箱是造纸机的一个关键 部分。

编辑课件
10
D型碎浆机的附属设备
• 绞绳机和切绳机
绞绳机用来除去打包线、塑料、等缠绕物，以及由于碎浆机作用形成的夹杂在绞绳中的其他杂物。 绞绳机安装在D型碎浆机槽体的边缘。为了方便运输和处理，切绳机浆绞出的绞绳剪切成小段。
编辑课件
11
D型碎浆机的附属设备
• 沉渣井和抓斗
抓斗
沉渣井安装在D型碎 浆机槽体一侧，通过 一个了溜槽与碎浆机 底部开孔相连，重杂 质和轻杂质由转子的 作用从碎浆机中进入 沉渣井，重杂质沉积 在废料井中，由液压 抓斗抓出。纤维、未 碎解的原料碎片和轻 渣从沉渣井上部的溢 流进料箱进入水力清 杂机。
动。 • 启动链板输送机向碎浆机内投料。 • 投入原料保证碎浆机出浆浓度在3.5-4.5%。 • 通过液位控制阀调节加入水量来保持所需的液位。 • 启动绞绳机，绞绳提升投入自动。 • 启动圆筒筛和水力清杂机，水力清杂机投入自动运行。 • 定时用抓斗提升机和抓斗浆沉渣井内的重杂质抓出。
编辑课件
17
VOITH水力碎浆机 （新项目碎浆机）
编辑课件
6
碎浆机的浆料运行轨迹比较
A图
B图
编辑课件
7
D型水力碎浆机
• 槽体 • 转子 • 物料流向示意
编辑课件
8
KBC碎解系统经典流程
编辑课件
9
D型水力碎浆机的附属设备
• 绞绳机 • 切绳机 • 沉渣井 • 抓斗 • 水力轻杂机 • 圆筒筛 注：碎浆机的附属设备是为了保证
碎浆机能连续稳定的生产。
编辑课件
5
KBC公司D型水力碎浆机
• D型碎浆机的设计是通过改变旋流中心位置使浆料 达到最佳的浸没效果，从而使转子与浆料更快、 更多地接触。下面A图和B图将D型碎浆机浆料的 路径与传统的圆形槽体碎浆机进行了比较，传统 的碎浆机产生不能被破坏的环形流使浆料从进入 点沿螺旋路径向旋涡中心移 动，逐渐浸没并由转 子碎解。而D型碎浆机的结构打破了这种流动形式， 使浆料更快地到 达旋涡中心与转子接触。这样， 在同样的动力消耗和空间下，减少碎浆时间并能 提高产量。

2019-5-22
. 13 .
制浆造纸机械与设备――造纸机概述
2019-5-22
. 14 .
制浆造纸机械与设备――造纸机概述
2019-5-22
. 15 .
制浆造纸机械与设备――造纸机概述
2019-5-22
. 16 .
制浆造纸机械与设备――造纸机概述
从上面的图表可以发现： （1）各种规格的造纸机在配置上差不多，由于原料、产品、车速所导致的 配置差异不显著。 （2）可按多种不同产品要求配置纸机各部件，具体生产时有选择性的使用 相关部件即可。
2019-5-22
. 17 .
制浆造纸机械与设备――造纸机概述
第五节 夹网纸机的配置
随着纸机车速的提高，利用长网纸机抄造的纸，两面性差异较明显、微观
匀度较差、沿幅宽方向均匀性较差，这制约着车速的提高，为此出现了夹网纸 机，它能够有效的解决上述长网纸机在高车速过程中存在的问题，因此也成为 了目前和今后纸机发展的方向。
包括：施胶压榨、机内涂布、起皱装置、纵切机、真空系统、压力系统、 润滑系统、引纸系统、蒸汽系统、抽风系统、传动系统、检测系统、控制系统 等。
2019-5-22
. 4.
流浆箱
成形部
制浆造纸机械与设备――造纸机概述
压榨部
烘干部
施胶压榨 压光机
卷纸机
2019-5-22
. 5.
二、纸机的分类
工艺 设备
浆种类 纸种类 定量 产量
2019-5-22
. 9.
制浆造纸机械与设备――造纸机概述
2019-5-22
. 10 .
制浆造纸机械与设备――造纸机概述
通常在造纸机规范说明中，除进行规格说明外还应标明适应的纸浆种类、 产品品种、纸页定量以及计算产量等，以方便用户的选择。
