离心式压缩机的检修流程

离心式空气压缩机运行中的主要故障及检修技术分析摘要：随着科技的进步，离心空压机在国内得到了广泛的应用。

空压机的工作受各种因素的影响，有时会发生故障，从而使压缩机不能正常工作。

为此，本文对化工企业离心压缩机在使用过程中出现的常见故障进行了分析，并根据实际情况，给出了相应的维修方法。

关键词：离心式压缩机；主要故障；检修技术引言：离心空压机在工业上应用最为广泛。

当压气机运转时，由于叶轮的高速转动，气体在扩压器流道内分散，增加了气压。

由于压缩空气管道中没有任何润滑部件，所以它的气体供给质量很高，但是一旦设备自身发生故障，将会使其脱离计算机的智能控制，从而导致很大的损失。

因此，文章对离心空压机在运行中经常出现的问题进行了分析。

1.1离心式空气压缩机的原理及其特点1.1离心式空气压缩机的特点我国工业生产的自动化程度不断提高，空压机的使用率不断提高，空压机作为一种工业能源的控制装置，其作用就是把发动机所发出的电力转换成气压，保证装置的正常工作。

根据内部结构的不同，可以分为封闭式、固定式和移动式。

离心空压机通过对压缩机的内部结构进行了优化和改进，使得空压机在高速运转时，内部压力不会发生很大的改变，从而减小了压缩机的机械损耗，提高了转速，降低了故障率。

1.2离心式空气压缩机的原理离心压气机的工作原理是由高速气流引起的离心力引起的。

由于气流速度较快，产生了离心力，因此，由于离心压气机的工作压力和叶轮的旋转速度，从而提高了空气的流速和离心力。

与传统的空压机相比，离心空压机在内部结构上有了较大的改进，从总体设计和使用者的角度来看，它更有利于其它装置的平稳运转。

在离心压气机中，一般采用一至二个叶片，两个叶片并排设置，以达到最大气压，加速气流进入压气机，改善压气机的气动性能。

2.离心式空压机在运行中的主要故障及检修2.1轴承温度2.1.1故障问题轴承是离心空压机的重要组成部分，它直接影响到整个机组能否正常运转，并保证它在长时间的高强度工作中的寿命。

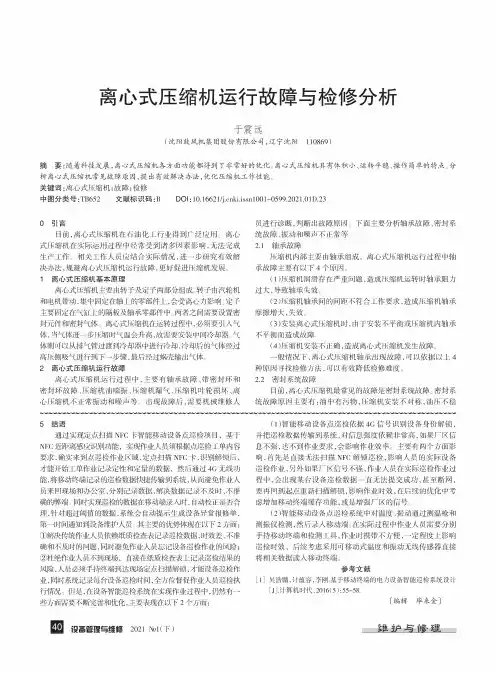

离心式压缩机运行故障与检修分析于震远（沈阳鼓风机集团股份有限公司，辽宁沈阳110/69）摘要：随着科技发展，离心式压缩机各方面功能都得到了非常好的优化。

离心式压缩机具有体积小、运转平稳、操作简单的特C。

分析离心式压缩机常见故障原因，提出有效解决办法，优化压缩机工作性能。

关键词'离心式压缩机;故障;检修中图分类号:TB652文献标识码：B DOI：10.16621/9i.issn1001-0599.2021.01D.230引言目前，离心式压缩机在石油化工行业得到广泛应用。

离心式压缩机在实际运用过程中经常受到诸多因素影响，无法完成生产工作。

相关工作人员应结合实际情况，进一步研究有效解决办法，规避离心式压缩机运行故障,更好促进压缩机发展。

1离心式压缩机基本原理离心式压缩机主要由转子及定子两部分组成。

转子由汽轮机和电机带动,集中固定在轴上的零部件上，会受离心力影响。

定子主要固定在气缸上的隔板及轴承零部件中。

两者之间需要设置密封元件和密封气体。

离心式压缩机在运转过程中，必须要引入气体，当气体进一步压缩时气温会升高，故需要安装中间冷却器。

气体则可以从排气管过渡到冷却器中进行冷却，冷却后的气体经过高压侧吸气进行到下一步骤，最后经过蜗壳输出气体。

2离心式压缩机运行故障离心式压缩机运行过程中，主要有轴承故障、带密封环和密封环故障、压缩机油喘振、压缩机漏气、压缩机叶轮损坏、离心压缩机不正常振动和噪声等。

出现故障后，需要机械维修人5结语通过实现定点扫描NFC卡智能移动设备点巡检项目,基于NFC近距离感应识别功能，实现作业人员须根据点巡检工单内容要求，确实来到点巡检作业区域，定点扫描NFC卡,识别解锁后，才能开始工单作业记录定性和定量的数据,然后通过4G无线功能,将移动终端记录的巡检数据，快捷传输到系统，从而避免作业人员来回现场和办公室，分别记录数据,解决数据记录不及时、不准确的弊端。

同时实现巡检的数据在移动端录入时，自动校正是否合理，针对超过阈值的数据，系统会自动提示生成设备异常报修单，第一时间通知到设备维护人员。

故障名称
产生原因
处理方法
压缩机叶轮破损
①材质不合格，强度不够②工作条件不良(强度下降)③负荷过大，强度降低④异常振动，动、静部分碰撞⑤落入夹杂物
①重新审查原设计、制造所用的材质，如材质不合格应更换叶轮②工作条件不符合要求，由于条件恶劣，造成强度降低，应改善工作条件，符合设计③因转速过高或流量、压比太大，使叶轮强度降低，造成破坏；禁止严重超负荷或超速运行④振动过大，造成转动部分与静止部分接触、碰撞，形成破损；严禁振值过大强行运转；消除异常振动⑤压缩机内进入夹杂物打坏叶轮或其他部件；严禁夹杂物进入压缩机；检查进口过滤器是否损坏
4．转子的拆卸
转子的拆卸 一般情况下可采用迅速加热叶轮的方法来拆卸叶轮，拆卸时应注意加热温度和时间。从转子上拆卸零件时应使用专用工具，如拉力器等。
拆卸时，要做好标记，记录好原始安装位置，以防止回装时出现漏装、错装、错位、倒向等错误发生。拆下零件应摆放整齐，对拆卸后暴露的油孔、油管等应及时妥善封闭，严防导物落入，一旦有异物掉入，必须尽一切办法取出。
产生原因
处理方法
密封系统工作不稳定、不正常
⑦密封环断裂或破坏(组装损伤或空转时热应力破坏) ⑧密封面、密封件、O形环被腐蚀 ⑨因低温操作密封部分结冰 ⑩计量仪表工作误差
⑦可能组装时造成损伤，组装应注意；尽量减少空负荷运转；不能修复时应更换 ⑧分析气体性质，更换部件材质或更换新备件 ⑨消除结冰，或用干燥氮气净化密封大气 ⑩检查系统的测量仪表，发现失准时检修或更换
故障名称
产生原因
处理方法
压缩机性能达不到要求
①设计错误 ②制造错误 ③气体性质差异 ④运转条件变化 ⑤沉积夹杂物 ⑥密封环间隙过大
①审查原始设计，检查技术参数是否符合要求；如发现问题应与卖方和制造厂交涉，采取补救措施 ②检查原设计及制造工艺要求：检查材质及加工精度；发现问题及时与卖方和制造厂交涉 ③检查气体的各种性质参数，如与原始设计的气体性质相差太大，必然影响压缩机性能指标；根据实际需要与可能设法解决 ④实际运转条件与设计条件相差太大，必然使压缩机运转性能与设计性能偏移，如发现异常应查明原因 ⑤在气体流道和叶轮以及气缸中是否有夹杂物，如有则应清除 ⑥检查各部间隙，不符要求则必须调整或更换

项目三 离心式压缩机的维护与检修 任务三 主要零部件的检查与修理
一、主轴的检修 主轴拆卸后，用外径千分尺测量各轴颈(与叶轮、
轴承、联轴器等配合处)的尺寸，以计算其圆度和圆 柱度偏差，其值应在允许范围内。
一、主轴的检修 当偏差超过允许值较小时，可用车削或磨削方法
进行修理； 超差较大时，则应检查主轴直线度偏差是否过大。
一、主轴的检修 检查轴颈表面有无划痕、沟槽、擦伤、磨点等
缺陷，必要时进行探伤检查。 较小的缺陷可用手工刮研并抛光处理；较大的
缺陷可用堆焊、电镀、喷涂等方法修理后，再磨 削抛光。
探伤检查发现裂纹或出现严重缺陷时，一般不 予修理，而用备品配件更换。
二、叶轮的检修 用游标卡尺检测叶轮进口端与吸气室间的径向间
与电动机联轴器的连接装置； 拆除进、出口法兰螺栓，使机壳与进、出口管路
脱开，为安全起见在管口处加装盲板。对于水平剖 分式压缩机，缸体不进行拆卸时，也可不拆进、出 口管线。
2．连接件的拆卸 离心式压缩机拆卸时，首先应拆卸机壳的连接螺栓或机壳
与端盖的连接螺栓，拆开轴承压盖，将汽缸盖或端盖、轴承 压盖吊出。
4．转子的拆卸 用钢丝绳将转子绑好，从缸体上吊起；对于垂
直剖分型压缩机，应将转子从机壳内缓缓抽出， 吊起，放在事先准备好的支架上。
一般情况下，转子部分不进行拆卸解体，以保证 转子动平衡不被破坏。需拆卸时，应沿轴向按从 外向内的顺序依次进行，即推力盘→密封轴套→ 平衡盘→轴套→叶轮。轴套、叶轮等零件常常过 盈套装在轴上，拆叶轮前可先将轴套用机加工的 方法除去。
在拆卸时，汽缸盖与机壳的密封垫片，有时会出现粘连现 象，使汽缸盖难以吊起，此时，可用顶丝或用通芯螺丝刀将 机盖顶起或撬起后，再行拆卸。 3．缸盖及内件的拆卸

离心压缩机在运行中的故障分析及检修技术摘要：离心压缩机是一种高速空压机，使用范围较广。

离心压气机在维修和管理中具有较为显著的特点，即其主要气流沿径向运动。

本文通过简述离心压气机的工作原理，探究了它在使用过程中的常见故障和维修方法，以期为相关研究提供借鉴。

关键词：离心压缩机；故障分析；检修技术一、离心压缩机工作原理及优缺点（一）离心压缩机工作原理离心压缩机包括主机，冷却液，油站，电动机等部件。

机组存在较多质量控制点，机组水平，旋转件平衡水平，支撑轴承接品质等状况均由压缩机机组掌控，而这些零件是否正常运行决定着离心压缩机总体运作等级。

离心压缩机原理为电动机驱动压缩机主轴叶轮旋转，压缩机内部气体受离心力作用压缩进入扩散器，且此时工作轮中部形成一气流较稀的区域，叶轮内不断有新气涌入，确保气压机内的气能够持续流动，由于离心力的影响，压力升高在扩压器转速下降后，得到进一步提升，以满足生产工作需要。

在多级叶轮的串联作用下，还可以进一步改善其内部的压力[1]。

（二）离心压缩机的优缺点离心压缩机作为一种重要的机械设备，已在炼油、化工等行业得到广泛的应用。

尤其是多油楔轴承、小流量窄叶轮加工、高压密封等工艺的突破，使得离心压缩机的流量和压力都有了很大的提高，其应用领域也得到了进一步的拓展，在某种程度上可以替代往复压缩机。

离心压缩机占地面积小，重量轻，结构紧凑，气量大。

其工作效率高，操作可靠，摩擦件减少，零件数量减少，操作中的人力成本和维修成本低。

二、离心式压缩机故障诊断及检修的重要性离心压缩机的故障诊断和维修是非常关键的。

通过对离心压缩机的故障诊断与维修，可以极大地保障机组的正常运转。

随着全球一体化的不断深化，石油化工产业的发展与全球经济的关系日益密切，企业面临的挑战和机会也越来越多。

在石油化工行业，压缩机设备是不可或缺的，它直接关系到石油化工的生产是否能够获得良好的经济效益。

当前市场上的压缩机品种和性能都很丰富，而我国的压气机在效率和生产能力方面仍处于较低水平。

2. 水平刨分离心式压缩机维护检修规程目次1总则2检修周期与内容3检修与质量原则4试车与验收5维护与故障解决1总则1.1主题内容与合用范畴1.1.1主题内容本规程规定了乙烯装置大型压缩机组如裂解气、乙烯、丙烯等水平刨分式离心式压缩机（下列简称压缩机）的检修周期与内容、检修与质量原则、试车与验收、维护与故障解决。

1.1.2合用范畴本规程合用于乙烯装置水平刨分式离心式压缩机的维护检修。

其它化工装置水平刨分式离心式压缩机的维护检修参考执行。

1.2编写修订根据API-614（第四版）API-617（第六版）乙烯装置引进设备随机技术资料2检修周期与内容2.1检修周期（见表1）表1 检修周期月注：当检测手段完备，机组运行稳定时，可根据实际运行状况和装置整体停工大修的时间安排适宜延长检修周期；应用干气密封作为压缩机轴封的机组的检修周期原则上不超出36 个月；乙烯装置裂解气压缩机的检修周期为24-36 个月，但不应超出36 个月，每次检修都应按大修执行。

2.2检修内容2.2.1项修视状态监测和运行中发现的问题拟定检修时间和检修内容。

2.2.2大修2.2.2.1拆卸联轴器，检查复核机组的对中状况；拆卸轮毂；检查、清洗轮毂齿轮和齿圈；检查联轴器膜盘及全部叠片和全部螺栓，进行必要的更换；对轮毂齿轮和齿圈和联轴器膜盘进行无损检测；重新调节机组同心度。

2.2.2.2检查、修理压缩机的径向轴承和止推轴承，测量统计各部间隙；检查轴瓦瓦块、可拆卸止推盘的使用状况，使用着色法进行无损检测，根据状况进行更换；调节各轴承间隙。

2.2.2.3检查压缩机各振动探头、温度探头及轴位移探头；调校报警和联锁值。

2.2.2.4检查轴封；拆卸清理浮环密封，检查迷宫和浮环，必要时进行更换，并更换全部密封件；根据运行状况酌情拆卸干气密封或机械密封，检查密封环的使用状况，必要时进行整体更换。

2.2.2.5检查、紧固压缩机基础螺栓；检查压缩机的定位及导向滑销的状况并进行必要的调节和润滑。

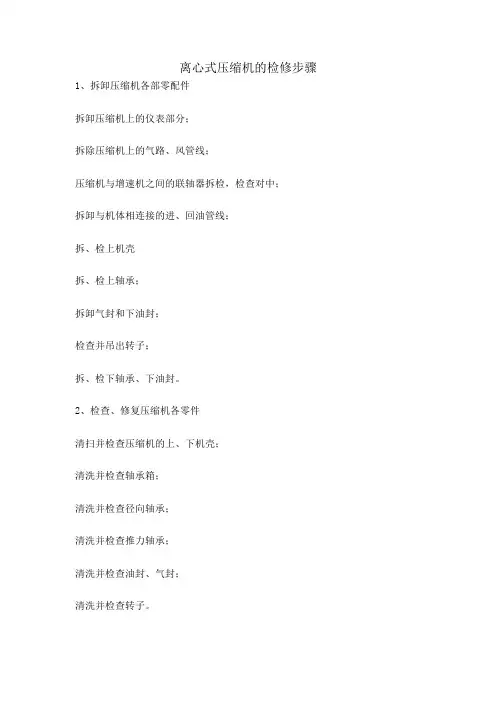

离心式压缩机的检修步骤1、拆卸压缩机各部零配件
拆卸压缩机上的仪表部分；
拆除压缩机上的气路、风管线；
压缩机与增速机之间的联轴器拆检，检查对中；
拆卸与机体相连接的进、回油管线；
拆、检上机壳
拆、检上轴承；
拆卸气封和下油封；
检查并吊出转子；
拆、检下轴承、下油封。

2、检查、修复压缩机各零件
清扫并检查压缩机的上、下机壳；
清洗并检查轴承箱；
清洗并检查径向轴承；
清洗并检查推力轴承；
清洗并检查油封、气封；
清洗并检查转子。

3、压缩机各部零配件回装
回装前确认：
回装下轴承、下油封；
回装转子，测量转子跳动度；轴承的检查和最终安装；
仪表部分安装；
安装油封；
安装气封；
上下机壳组装。

4、机组找同心度
压缩机与增速机之间找同心度；联轴器回装；
附属管线回装；
安装仪表部分。

机组试车和验收。

离心式空气压缩机维护检修规程<1>概述①本规程规定了离心式空气压缩机维护与检修作业应遵守的规则、方法、技术要求以及试车与验收标准。

②其它未尽设备及检修标准参见随机资料或《石油化工设备维护检修规程》中的相关部分。

具体标准号如下：a)SHS01018—92《离心式空气压缩机维护检修规程》b)SHS03002—92《水平剖分离心式压缩机维护检修规程》c)SHS03003—92《垂直剖分离心式压缩机维护检修规程》<2>适用范围本规程适用于车间所承担的奎山宝塔石化内的各种离心式空气压缩机的维护与检修。

<3>控制内容与要求①维护与故障处理a日常维护Ⅰ认真执行《巡检制度》，定时巡检，并做好记录。

发现问题及时处理。

Ⅱ巡回检查内容(见表3.1-1)表3.1-1巡回检查内容b常见故障与处理（见表3.1-2）表3.1-2常见故障与处理轴封故障轴封外侧“O”环破坏或动密封面破坏而造成轴封呼吸阀（信号口）冒油、冒气1、拆卸检查轴封，更换零件，必要时更换整套轴封c检修Ⅰ检修内容Ⅰ)中修内容a)检查径向轴承和止推轴承，测量轴承间隙，检查轴颈、止推盘磨损状况及b)跳动值，必要时进行调整或更换。

c)检查机械密封及轴端间隙密封。

d)检查联轴器及机组对中情况，必要时可调整对中。

e)检查、调校各仪表传感器、联锁及安全报警装置。

f)检查、紧固各部位的连接螺栓。

g)检查润滑油和封油系统，并清洗油过滤器。

Ⅱ)大修内容a)包括以上中修内容。

b)壳体的解体检查：(1)正确清理全部零部件表面的积焦、结垢和污物，并检查其磨损或（和）腐蚀情况。

(2)检查壳体各剖分面的光洁度和平面度，测量其安装的水平度或垂直度。

(3)对所有高应力零件（如轴、叶片等）应进行无损探伤检查。

(4)检查测量转子各有关部位的几何尺寸及跳动值。

(5)转子做动平衡校验。

（试情况而定）(6)检查测量迷宫密封间隙。

Ⅲ)主驱动机（如透平）及辅助油泵的检修，请参照相应的检修规程。

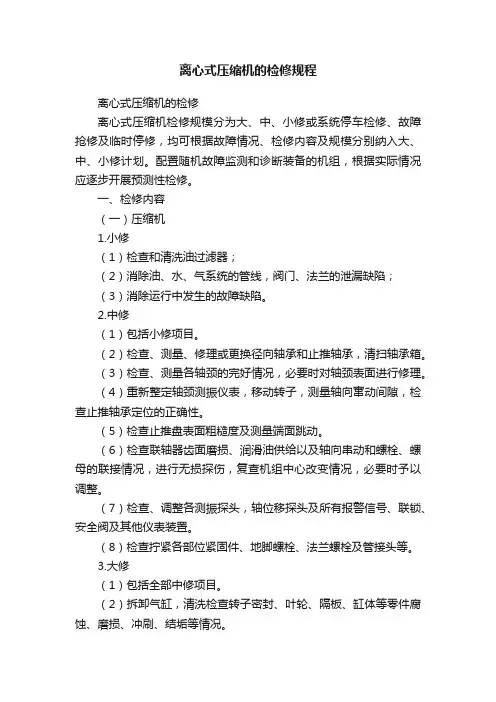

离心式压缩机的检修规程离心式压缩机的检修离心式压缩机检修规模分为大、中、小修或系统停车检修、故障抢修及临时停修，均可根据故障情况、检修内容及规模分别纳入大、中、小修计划。

配置随机故障监测和诊断装备的机组，根据实际情况应逐步开展预测性检修。

一、检修内容（一）压缩机1.小修（1）检查和清洗油过滤器；（2）消除油、水、气系统的管线，阀门、法兰的泄漏缺陷；（3）消除运行中发生的故障缺陷。

2.中修（1）包括小修项目。

（2）检查、测量、修理或更换径向轴承和止推轴承，清扫轴承箱。

（3）检查、测量各轴颈的完好情况，必要时对轴颈表面进行修理。

（4）重新整定轴颈测振仪表，移动转子，测量轴向窜动间隙，检查止推轴承定位的正确性。

（5）检查止推盘表面粗糙度及测量端面跳动。

（6）检查联轴器齿面磨损、润滑油供给以及轴向串动和螺栓、螺母的联接情况，进行无损探伤，复查机组中心改变情况，必要时予以调整。

（7）检查、调整各测振探头，轴位移探头及所有报警信号、联锁、安全阀及其他仪表装置。

（8）检查拧紧各部位紧固件、地脚螺栓、法兰螺栓及管接头等。

3.大修（1）包括全部中修项目。

（2）拆卸气缸，清洗检查转子密封、叶轮、隔板、缸体等零件腐蚀、磨损、冲刷、结垢等情况。

（3）检查、测定转子各部位的径向跳动和端面跳动，轴颈粗糙度和形位误差情况。

（4）宏观检查叶轮；转子进行无损探伤。

根据运行和检验情况决定转子是作动平衡还是更换备件转子。

（5）检查、更换各级迷宫密封、浮环密封或机械密封或干气密封；重新调整间隙，转子总窜量、叶轮和扩压器对中数据等。

（6）检查清洗缸体封头螺栓及中分面螺栓，并作无损探伤。

（7）气缸、隔板无损探伤。

气缸支座螺栓检查及导向销检查。

（8）检查压缩机进口过滤网和出口止逆阀。

（9）检查各弹簧支架，有重点地检查管道、管件、阀门等的冲刷情况，进行修理或更换。

（10）机组对中。

（二）增速箱1.中修（1）检查、清洗润滑油路，整定油温，油压力仪表，消除泄漏。

离⼼式压缩机维护检修规程⽬录1 总则 (2)2 完好标准 (2)2.1 零、部件 (2)2.2 运⾏性能 (2)2.3 技术资料 (2)3 设备的维护 (3)3.1 ⽇常维护 (3)3.2 定期检查内容 (3)3.3 常见故障处理⽅法 (3)3.4 紧急情况停车 (3)4 检修周期和检修内容 (3)4.1 检修周期 (3)4.2 检修内容 (4)5 检修⽅法及质量标准 (6)5.1 转⼦ (6)5.2 轴承 (9)5.3 轴封 (10)5.4 隔板和⽓封 (11)5.5 缸体 (11)5.6 联轴器 (12)5.7 油系统 (13)5.8 增(减)速器 (14)5.9 驱动机 (14)5.10 机组对中 (14)6试车与验收 (14)6.1 试车前的准备⼯作 (14)6.2 试车 (15)6.3 验收 (15)7 维护检修安全注意容项 (15)7.1 维护安全注意事项 (15)7.2 检修安全注意事项 (16)7.3 试车安全注意事项 (16)附录A 常⽤汽轮机油和防锈汽轮机油换油指标 (16)1 总则1.1 本规程适⽤于化⼯⼚⼀般⽤途中、低压⽔平剖分离⼼式压缩机的维护和检修。

化⼯其他类型离⼼式压缩机的维护和检修也可参照执⾏。

1.2 离⼼式压缩机包括转⼦、定⼦和轴承等部件。

转⼦由主轴、叶轮、联轴器、⽌推盘(有时还有平衡盘和轴套)等组成。

定⼦由机壳、隔板、级间密封和轴端密封、进⽓室、蜗壳等组成。

隔板将机壳分成若⼲空间以容纳不同级的叶轮，且组成扩压器、弯道和回流器，有时叶轮进⼝还设有导流器。

离⼼式压缩机可以由电动机、蒸汽轮机或燃⽓轮机驱动或经由增(减)速器间接驱动。

1.3 部分离⼼式压缩机的型号及主要性能见表1。

2 完好标准2.1 零、部件2.1.1 主、辅机零、部件完整齐全，质量符合技术要求。

2.1.2 各部配合、安装间隙均符合要求，转⼦跳动量，轴向窜动量等均不超出规定。

2.1.3 仪表、计量器具、信号、联锁和各种安全装置、⾃动调节装置按期校验，达到齐全、完整、灵敏、准确。

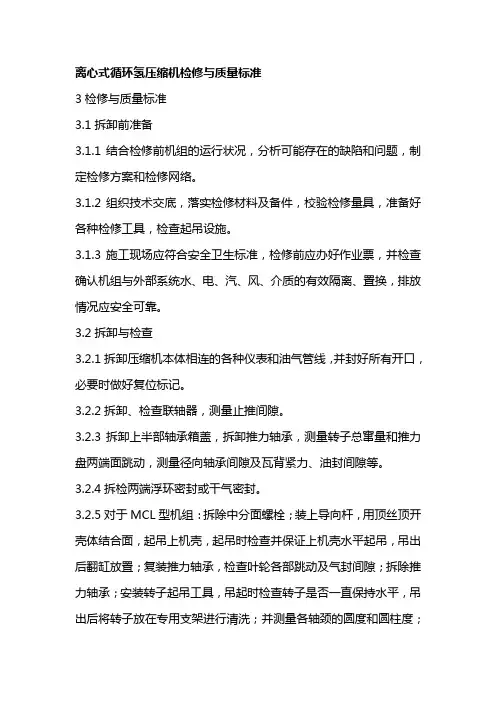

离心式循环氢压缩机检修与质量标准3检修与质量标准3.1拆卸前准备3.1.1结合检修前机组的运行状况，分析可能存在的缺陷和问题，制定检修方案和检修网络。

3.1.2组织技术交底，落实检修材料及备件，校验检修量具，准备好各种检修工具，检查起吊设施。

3.1.3施工现场应符合安全卫生标准，检修前应办好作业票，并检查确认机组与外部系统水、电、汽、风、介质的有效隔离、置换，排放情况应安全可靠。

3.2拆卸与检查3.2.1拆卸压缩机本体相连的各种仪表和油气管线，并封好所有开口，必要时做好复位标记。

3.2.2拆卸、检查联轴器，测量止推间隙。

3.2.3拆卸上半部轴承箱盖，拆卸推力轴承，测量转子总窜量和推力盘两端面跳动，测量径向轴承间隙及瓦背紧力、油封间隙等。

3.2.4拆检两端浮环密封或干气密封。

3.2.5对于MCL型机组：拆除中分面螺栓；装上导向杆，用顶丝顶开壳体结合面，起吊上机壳，起吊时检查并保证上机壳水平起吊，吊出后翻缸放置；复装推力轴承，检查叶轮各部跳动及气封间隙；拆除推力轴承；安装转子起吊工具，吊起时检查转子是否一直保持水平，吊出后将转子放在专用支架进行清洗；并测量各轴颈的圆度和圆柱度；取出并清理上、下隔板及气封。

3.2.6对于BCL型机组：拆卸大盖螺栓，安装导向杆，吊下大盖；抽出内壳体，拆卸上半隔板，在专用支架上测量、检查各气封间隙，并复测转子各部尺寸及径向跳动；起吊转子，清洗、检查转子、隔板等部件；检查有无磨损、裂纹等缺陷。

3.2.7对转子、主轴、叶轮等各部位进行无损探伤。

3.2.8必要时进行转子动平衡校核。

3.2.9油泵等辅助设备检修．3.3检修质量标准3.3.1轴承箱3.3.1.1轴承箱水平剖分面接触良好，在自由状态下的间隙不超过0.05mm。

3.3.1.2检修时，油孔、油路应进行彻底清洗，应无杂质，畅通无漏，视镜清洁透明。

3.3.1.3内表面涂料应无缺损、起皮，否则应彻底清除，重新涂料。

3.3.2径向轴承3.3.2.1外观检查a．轴承衬不允许有裂纹、脱壳、夹渣、气孔、重皮等缺陷。

离⼼式压缩机的检修流程
浅谈离⼼式压缩机的检修流程
⼀、检修前的准备⼯作
检修是离⼼式压缩机的⼀项重要⼯作，对于保证机器的正常运作有着⼗分重要的积极意义。

检修前的准备⼯作需要做好以下⼏点：现场勘查，检修项⽬及⽅案，⼈员配备，⼯具、材料、备件、机具、相关技术资料的准备，其它要求（检修安全报告书、动⽕单、停送电报告单、检修安全规定等）。

⼆、检修过程中相关数据测量
1、联轴器同⼼度
2、密封间隙：⽤⼩斜塞尺测量叶轮⼝环、平衡盘等处迷宫密封的侧⾯间隙。

对每个迷宫密封取2个数值并相加，与标准值进⾏对⽐，如超出范围应进⾏更换。

同时轻敲迷宫密封，检查其是否损坏。

3、转⼦径向及轴向跳动量：将百分表安在需要测量部位，均匀转动转⼦，分别记录对应180°的最⼤及最⼩数值。

考虑转⼦的轴向窜量，应多盘车⼏次进⾏测量。

将2块百分表安在靠近两端轴⽡（轴⽡盖不能拆卸掉）轴径处，将制作好的抬轴径的⽀架放在轴的两端，⽤钢丝绳分别固定住轴，慢慢拧紧⽀架横梁上的螺栓，使轴慢慢上移，观察百分表的读数并记录。

齿轮径向与轴向跳动量的测量与此相同。

4、转⼦轴向总窜量：拆除⽌推盘前后⽌推轴承，⽤百分表测量转⼦轴向的端⾯，向前后2个⽅向轴向移动，直⾄转⼦内部件接触机壳部件位置。

测量转⼦总窜量s，其值应等于转⼦与定⼦间左右。

—按顺序取出各级隔板。 D系列主风机检修项目、内容和质量要求
1.拆卸前的对中检查
拆卸前必须对中检查，检查两连接轴工作位置之间轴间距 并做器
1）推荐齿轮间隙为0.20～0.35mm之间；
2）齿接触斑迹要处于中间位置，高度不小于60％， 长度不 少于75％；
3）齿厚的最大允许磨损值为0.1倍的模数；
4) 可倾瓦轴承多采用5块瓦结构，其间隙的正常范围为(1.2～ 2.5)D/1000，侧间隙与顶间隙相同。
可倾瓦轴承间隙的测量方法如图3(d)所示，当上轴承的 两块瓦不在顶部位置时，测出的cd不等于顶间隙ad，需用下 式换算出
ad＝ε·cd 以式中ad— 轴承顶间隙，mm；
cd— 上轴承两块瓦之间平均值，mm； ε— 换算系数，对5块瓦ε＝1.1。 当上轴承为3瓦块时，可直接测量。 5) 轴承衬背过量 圆柱型轴承衬背过盈量，要求值为0.02～0.04mm，其 他类型按照制造厂要求执行。
6).转子动平衡校正等级按制造厂要求执行，或不低于G2.5。
7).径向振动探头 检测部位必须与轴颈同心。径向跳动值不超 过6μm。轴位移13μm。
转子圆跳动和全跳动
转子圆跳动和全跳动测量部位示意见图2，允许值见表2(a) 和表2(b)。
8.轴承箱 轴承箱配合表面、轴承箱水平剖分面接触良好，在自由状态 下的间隙不超过0.05mm。
3.根据HSE管理要求对检修过程进行危害风险评价，并编写 检修方案，报有关部门会签审批。
4.备齐检修与试运记录表。 5.参加检修的人员应进行施工前的安全、施工质量学习交底。
6.备齐检修工具、量具、起重机具、配件及材料。
7.办理有关作业票,切断水、电、风源，符合安全 检修条件。 8.拆除与机组连接的状态监测设备，具体见仪表检修规程。 9. 对起吊设施进行检查，应符合安全规定。 10. 起吊前，应按要求检查吊环、绳索。

离心式压缩机的检修规程一、概述离心式压缩机是工业领域常用的一种压缩机类型，其运行稳定性和效率高，但长时间使用后仍然需要进行定期的检修和维护，以确保其正常运行和延长使用寿命。

本文将介绍离心式压缩机的检修规程，以帮助读者了解和掌握正确的检修方法和步骤。

二、检修前的准备工作1. 关闭压缩机：在进行检修前，首先需要将压缩机完全关闭，并切断电源，确保安全操作。

2. 释放压缩空气：打开排气阀，将压缩机内的压缩空气完全释放，以免发生意外伤害。

三、检修步骤1. 清洁压缩机外表面：使用清洁剂和软布将压缩机外表面进行彻底清洁，去除附着的灰尘和污垢。

2. 检查压缩机运行情况：打开压缩机观察窗，检查压缩机的运行情况，观察是否有异常震动、噪音或漏气现象。

3. 检查压缩机润滑系统：检查润滑系统的油位，确保油位在正常范围内，如有需要，及时添加或更换润滑油。

4. 检查压缩机冷却系统：检查冷却系统的冷却水流量和温度，确保冷却效果良好，如有需要，清洗或更换冷却器。

5. 检查压缩机进气滤清器：检查进气滤清器的状态，如有需要，清洗或更换滤清器，以保证进气质量。

6. 检查和清洗压缩机内部零部件：打开压缩机外壳，检查和清洗压缩机内部零部件，如叶轮、轴承等，确保其无损坏和杂质积聚。

7. 检查和紧固连接螺栓：检查压缩机连接螺栓的紧固情况，如有需要，进行紧固或更换螺栓。

8. 检查和校准压缩机控制系统：检查压缩机控制系统的传感器和控制器，确保其准确可靠，如有需要，进行校准或更换。

9. 检查和清洗压缩机排气阀：检查排气阀的状态和密封性能，如有需要，进行清洗或更换。

10. 检查和校准压缩机安全装置：检查压缩机的安全装置，如压力开关、温度控制器等，确保其正常工作，如有需要，进行调整或更换。

四、检修后的操作1. 关闭压缩机外壳：在检修完毕后，将压缩机外壳重新关闭，并确保连接螺栓紧固牢固。

2. 排除压缩机内积聚的空气：打开排气阀，排除压缩机内可能积聚的空气，确保下次启动时无气阻。

离心式氨气压缩机维护检修规程1总则1.1主题内容与适用范围1.1.1本规程规定了离心式氨气压缩机的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。

1.1.2本规程适用于石油化工生产装置离心式氨气压缩机的维护与检修。

1.2编写修订依据HGJ 1021-79化工厂离心式冷冻机维护检修规程西德波尔西克(BORS1G)公司氨透平压缩机操作说明ATL254-36/-20离心式氨气压缩机使用说明书2检修周期与内容检修周期24-36月，根据状态监测结果及设备运行状况可适当调整检修周期。

3检修与质量标准3.1拆卸前准备3.1.1掌握机组运行状况，备齐必要的图纸资料。

3.1.2做好检修施工方案和网络图。

3.1.3备齐检修所需工具、量具、起重机具、配件及材料。

3.1.4切断电源及机组与系统的联系，内部介质吹扫置换干净，符合安全检修条件。

3.2检修内容3.21，拆卸、检查或更换各部位的紧固螺栓。

3.2.2拆卸压缩机上壳体，检查转子轴向窜量、中分面有无窜气和冲刷的痕迹，检查轴承压盖、轴端螺母有无松动，气封、油封损坏情况，检查测量气封、油封及轴承间隙。

3.2.3拆卸联轴器、检查修理齿轮联轴器、弹性联轴器，并测量电动机、变速器、压缩机的同轴度。

3.2.4拆卸联轴器，检查转子各部跳动，吊出转子，检查叶轮铆钉、气封齿、对轮紧固螺母有无松动，检查转子有无裂纹、冲蚀及磨损等缺陷，检查轴颈的圆柱度及各部位的表面粗糙度。

3.2.5拆卸压缩机轴承，检查轴承各部有无裂纹、划痕、磨损、脱落。

3.2.6拆卸隔板，检查隔板流道有无腐蚀、冲刷和损坏现象。

3.2.7拆卸检查变速器。

3.2.8拆卸检查润滑油泵。

3.2.9拆卸检查油冷却器。

3.2.10拆卸检查油过滤器、润滑油箱、油气分离器及润滑油管路系统、油压调节阀，并对油过滤器和油箱进行清扫。

3.2.11拆卸检查中间冷却器。

3.2.12检查调整、校验机组自保联锁系统。

3.3检修质量标准3.3.，转子跳动允许值及各部位表面粗糙度应符合表1的要求。

2MCL456离心式压缩机目录第一章目的第二章型号及技术参数第三章工作原理第四章构造第五章技术要求第六章检修程序第七章验收第一章目的本手册适用于2MCL456型离心压缩机的维护和检修。

第二章型号及技术参数型号： 2MCL456进口压力： 0.34Mpa进口温度： 8.35℃进口流量： 990.6Nm³/min出口压力： 3.0MpaA额定转速： 11184 r/min第一阶临界转速： 5090 r/min第二阶临界转速： 17996 r/min转子重量： 439 kg最大检修件重量： 6000 kg压缩机重量： 12000 kg最小起升高度：（从压缩机中分面算起） 2.0 m机组总重量：（压缩机+汽轮机+底座） ~35000 kg第三章工作原理2MCL型压缩机是一种多级离心式速度型压缩机，是靠高速旋转叶轮作用，首先使气体得到一个很高的速度，然后使高速气流在扩压器中迅速地降速，使气体的动能转化为静压能，因而实现气体压缩，气体进入缸体内经过六级压缩至出口状态，把被压缩气体的压力提高。

第四章构造本机机型为2MCL456，是水平剖分式结构，共六级叶轮，两段压缩，叶轮直径为450mm，背靠背布置。

压缩机主要有定子（机壳、隔板、密封、平衡盘密封）、转子（主轴、叶轮、隔套、平衡盘、轴套、半联轴器等）及支撑轴承、推力轴承、轴端密封等组成。

第五章技术要求1.转子转子轴颈表面粗糙度不大于0.4µm,圆柱度不大于0.02mm。

叶轮与隔板之间最小间隙为3.5mm。

转子经长时间运转，叶轮有不均匀磨损而振动增大时，转子应做动平衡。

检测轴轴承径向间隙，间隙值控制在0.104～0.152mm之间。

检查轴承体与轴承座之间的结合情况，须达到80％以上的接触。

检查轴承体与轴承座的过盈量在0～0.02mm之间。

2.计算的位移值:注: 假设安装时的环境温度为20℃1）.在垂直面上轴的位移：机器名称汽轮机压缩机位移项目av bv cv dv假设平均温度℃ 40 8.2位移值mm 0.1 0.1 0.136 0.022 2.机器冷态找正偏差值1）汽轮机与压缩机间 (A—B)垂直找正图:(A—汽轮机，B—压缩机)垂直偏差(mm)ev＝0.07径向fv＝0.116轴向φ＝300mm gv＝0.02736注: 读数允差±3/100 mm注: 读数允差±3/100 mm 第六章 检修程序 一.检修周期二.检修内容 1 中修1.1 检查、修理支撑轴承和止推轴承。

离心式压缩机运行中的主要故障及检修技术摘要随着科学技术水平的提升，我国的工业生产也开始进入到了自动化发展的时代。

离心式压缩机是工业生产中最常用的机械自动化系统之一。

离心压缩机是一种体积小、结构简单、运行稳定的机械设备。

离心式压缩机在各个行业中有着非常广泛的应用，但在长期运行中也会出现振动大、输出流量低的问题，严重影响压缩机的使用时间。

基于此，本文对离心式压缩机运行中故障及检修技术进行了简要的分析，以期为相关人员提供保障。

关键词离心式压缩机；主要故障；检修技术引言离心式压缩机在运行的过程中，气流会随着一个方向进行移动，在运行的过程中具有相应的运行规律。

离心式压缩机也是在工业生产中比较常用的设备。

一旦离心式压缩机出现故障，会给企业带来比较严重的经济损失。

如何有效地解决离心式压缩机的常见故障是急需解决的问题。

一、离心式压缩机的原理和特点离心式压缩机主要由发动机提供驱动力，压缩机中的气体会在离心力的作用下，通过扩散器进行压缩，在中心形成相应的气流区，然后将新气体持续注入轮内。

同时，在扩散器速度降低时，为了能够让气体连续的进入到空气压缩机中，在离心力的作用下，压力随一系列多级转子的作用而升高。

在这个过程中，压力可以代替速度的能量。

该设备广泛用于工业生产。

与其他的空气压缩机进行对比，离心式压缩机的工作效率比较高，而且整体设计比较简单，能够进行更加稳定的运行。

离心式压缩机中一般是有两个旋转转子进行并联组装，能够充分的运用气体压力，有效地提升空气压缩机中的空气流速，并减少离心式压缩机的影响。

离心式压缩机对其内部结构进行了相应的优化，使压缩机在高速运行时内部压力变化率小，离心式压缩机机械部件之间的磨损率低。

这些特点还意味着离心式压缩机的运行速度提高，故障率降低，使其比传统压缩机更环保，产生的废气更少。

二、离心式压缩机运行中的主要故障（1）出现的波动比较大离心式压缩机振动的主要原因有工作影响、冷却液影响、维护不良、轴瓦、齿轮接触不良等。
