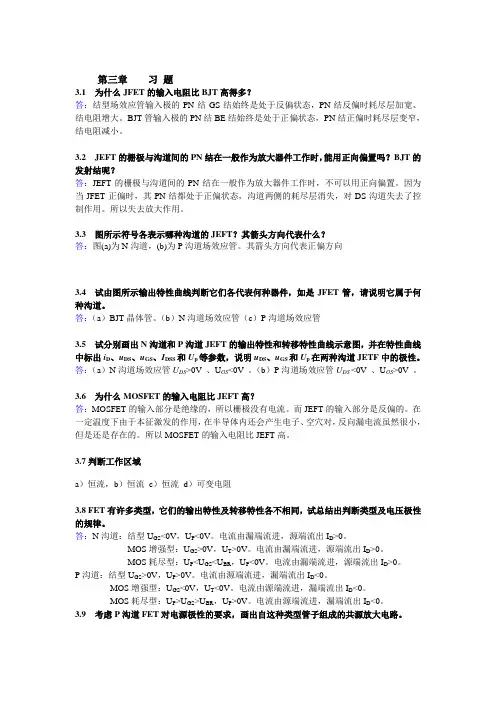

第三章习题3.1 为什么JFET的输入电阻比BJT高得多？答：结型场效应管输入极的PN结GS结始终是处于反偏状态，PN结反偏时耗尽层加宽、结电阻增大。
BJT管输入极的PN结BE结始终是处于正偏状态，PN结正偏时耗尽层变窄，结电阻减小。
3.2 JEFT的栅极与沟道间的PN结在一般作为放大器件工作时，能用正向偏置吗？BJT的发射结呢？答：JEFT的栅极与沟道间的PN结在一般作为放大器件工作时，不可以用正向偏置。
因为当JFET正偏时，其PN结都处于正偏状态，沟道两侧的耗尽层消失，对DS沟道失去了控制作用。
所以失去放大作用。
3.3 图所示符号各表示哪种沟道的JEFT？其箭头方向代表什么？答：图(a)为N沟道，(b)为P沟道场效应管。
其箭头方向代表正偏方向3.4 试由图所示输出特性曲线判断它们各代表何种器件，如是JFET管，请说明它属于何种沟道。
答：（a）BJT晶体管。
（b）N沟道场效应管（c）P沟道场效应管3.5 试分别画出N沟道和P沟道JEFT的输出特性和转移特性曲线示意图，并在特性曲线中标出i D、u DS、u GS、I DSS和U p等参数，说明u DS、u GS和U p在两种沟道JETF中的极性。
答：（a）N沟道场效应管U DS>0V 、U GS<0V 。
（b）P沟道场效应管U DS <0V 、U GS>0V 。
3.6 为什么MOSFET的输入电阻比JEFT高？答：MOSFET的输入部分是绝缘的，所以栅极没有电流。
而JEFT的输入部分是反偏的。
在一定温度下由于本征激发的作用，在半导体内还会产生电子、空穴对，反向漏电流虽然很小，但是还是存在的。
所以MOSFET的输入电阻比JEFT高。
3.7判断工作区域a）恒流，b）恒流c）恒流d）可变电阻3.8 FET有许多类型，它们的输出特性及转移特性各不相同，试总结出判断类型及电压极性的规律。
答：N沟道：结型U GS<0V，U P<0V。
6.1 已知普通调幅信号表达式为：AMu =20(1+0.6cos2π⨯2000t-0.4cos2π⨯5000t+0.3cos2π⨯7000t )cos2π⨯610tV1）试写出此调幅信号所包括的频率分量及其振幅 2）画此调幅信号的频谱图，写出带宽3）求出此调幅信号的总功率，边带功率，载功率以及功率利用率；（设负载为1Ω）载波：20cos2π610t 振幅：20V 频率：f f=1000Z KH各边频分量；为载波频率搬运的边频分量幅值为cm U Ma/2，边频为载波∴100Z KH ,998Z KH 分量6V1005Z KH ,995Z KH 分量4v 1007Z KH ,993Z KH 分量 3v 1000Z KH 分量为20v B=(1007-993) Z KH =14Z KH载频分量产生的平均功率为C P =2cm U /2R=200W边带功率：SB P =(a cm M U )2/2R ⇒ 1SB P =[(0.6/2)⨯20]2/2=182SB P =[(0.4/2)⨯20]2=8 3SB P =[(0.3/2)⨯20]2=4.5∴ SB P =1SB P +2SB P +3SB P =30.5W两边频之和为 2⨯30.5=61W∴ av P =C P +2SB P =200+61=261W功率利用率 η=2SB P /av P =（61/261）⨯100%=23.4%6.2 已知单频普通调幅信号的最大振幅为12V ，最小振幅为4V ，试求其中载波振幅和边频振幅各是多少？调幅指数a M 又是多少？a M =（max U -min c U ）/(max U +min c U )=1/2又 a M =（max U -cm U ）/cm U ∴ 1/2=(12-cm U )/cm Ucm U =8V 边频振幅＝cm U a M /2=1/2⨯8⨯1/2=2V6.3 左图，载波输出功率为50W ，平均调幅指数为0.4，集电极平均效率为50%，求直流电源提供的平均功率D P 、调制信号产生的交流功率P Ω和总输入平均功率av P .η=50/D P ∴ D P =50/50%=100W P Ω=2a M D P /2=1/2⨯0.16⨯100=8W电源总功率：D P +P Ω=108W ∴ av P =c j (D P +P Ω)=54Wa M CCO U 是调制信号平均振幅。
sap基础知识SAP，这三个字母在企业管理的世界里可真是如雷贯耳啊！我要是跟你说这就像企业管理领域里的魔法咒语，你可别觉得我在瞎忽悠。
我有个朋友小李，在一家中型企业工作。
他们公司之前那管理啊，乱得像一团麻。
订单处理、库存管理、财务核算，每个环节都像是各自为政的小王国，信息不流通，数据不准确，整个公司就像一辆到处掉零件的破车，摇摇晃晃地往前走。
有一天，公司决定引入SAP系统。
刚开始的时候，大家都有点懵，这SAP到底是个啥玩意儿呢？就好像突然给你一个超级复杂的魔方，你都不知道从哪儿下手。
那我就先来给你讲讲SAP的大概吧。
SAP就像是一个超级大管家，它把企业的各个业务板块，什么采购、销售、生产、财务等等，全都整合到一个大平台上。
这就好比把散落在各个角落的珍珠，用一根线串起来，变成一条漂亮的珍珠项链。
在这个平台上，数据就像血液一样在各个部门之间流淌。
比如说销售部门接到一个订单，这个订单信息就会自动传到生产部门、采购部门和财务部门。
生产部门就知道要生产多少产品，采购部门知道要采购多少原材料，财务部门也能马上算出这个订单的成本和利润预期。
多神奇啊！这就不像以前，每个部门都得自己去收集信息，还容易出错。
你能想象如果人的身体里血液不流通，各个器官都各自为政，那人还能健康吗？企业也是一样的道理啊。
再说说SAP系统里的模块吧。
就像盖房子有不同的房间一样，SAP 也有好多模块。
拿财务模块来说，这可是企业的钱袋子管家。
财务人员通过这个模块可以轻松地做会计核算、编制财务报表、管理预算等等。
我有次去小李公司，听到财务老张在那感叹：“哎呀，这SAP的财务模块可真是救了我的老命啊！以前每个月做报表都得加班加点，还老出错。
现在呢，点几下鼠标，数据就准确地出来了。
这就好比以前我是在黑暗里摸索着算账，现在是在大太阳底下数钱，清楚得很呢！”还有生产模块呢。
这个模块对于制造企业来说那可是心脏啊。
它可以安排生产计划、管理物料需求、监控生产流程。
电气工程师-专业基础（供配电）-数字电子技术-3.6时序逻辑电路[单选题]1.采用中规模加法计数器74LS161构成的计数器电路如图3-6-1所示，该电路的进制为()。
[2017年真（江南博哥）题]图3-6-1A.十一进制B.十二进制C.八进制D.七进制正确答案：B参考解析：74LS161为集成计数器，利用其异步清零功能（即CR＝0时置零）实现十二进制计数功能，主循环过程如图3-6-2所示。
图3-6-2由图3-6-2可知，74LS161从0000状态（置零状态）开始计数，当输入第12个CP脉冲（上升沿）时，输出Q D Q C Q B Q A＝1100，，此时异步清零低电平动作，计数器返回0000状态重新开始计数，因此为十二位进制计数器。
[单选题]2.如图3-6-3所示异步时序电路，该电路的逻辑功能为()。
[2018年真题]图3-6-3A.八进制加法计数器B.八进制减法计数器C.五进制加法计数器D.五进制减法计数器正确答案：C参考解析：JK触发器的特征方程为：可知：故可列真值表如表3-6-1。
由真值表可知，此电路完成了5种状态的循环转换，为五进制加法计数器。
表3-6-1[单选题]3.图3-6-4所示电路中，对于A、B、和D的波形，触发器FF0和FF1输出端Q0、Q1的波形是()。
[2018年真题]图3-6-4 A.B.C.D.正确答案：B参考解析：D触发器的特征方程为：Q n＋1＝D，则Q0np>＝D，由A脉冲的上升沿触发。
JK触发器的特征方程为：则由B脉冲的下降沿触发，即为B项。
[单选题]4.图示3-6-5电路的逻辑功能为()。
[2014年真题]图3-6-5A.异步8进制计数器B.异步7进制计数器C.异步6进制计数器D.异步5进制计数器正确答案：D参考解析：解题步骤如下：①分析电路组成。
该电路是由三个下降沿触发的JK触发器组成的电路。
由于触发器1的时钟信号为触发器0的输出，故为异步时序逻辑电路。

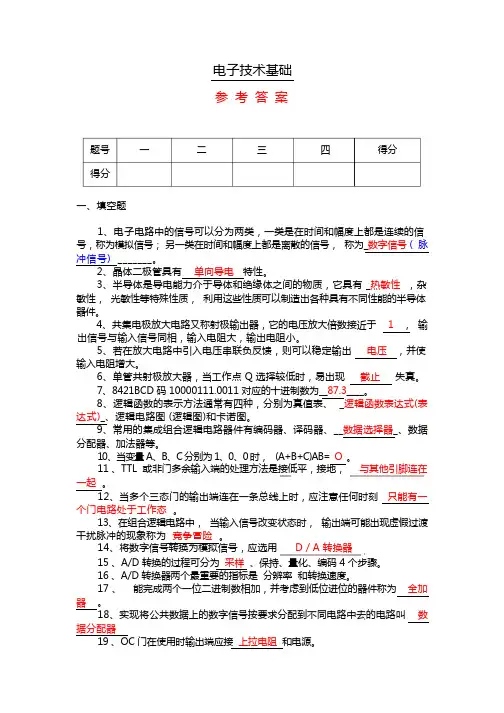

电子技术基础参考答案题号一二三四得分得分一、填空题1、电子电路中的信号可以分为两类，一类是在时间和幅度上都是连续的信号，称为模拟信号；另一类在时间和幅度上都是离散的信号，称为_数字信号( 脉冲信号) _______。
2、晶体二极管具有单向导电特性。
3、半导体是导电能力介于导体和绝缘体之间的物质，它具有 _热敏性，杂敏性，光敏性等特殊性质，利用这些性质可以制造出各种具有不同性能的半导体器件。
4、共集电极放大电路又称射极输出器，它的电压放大倍数接近于 1 ，输出信号与输入信号同相，输入电阻大，输出电阻小。
5、若在放大电路中引入电压串联负反馈，则可以稳定输出电压，并使输入电阻增大。
6、单管共射极放大器，当工作点 Q 选择较低时，易出现截止失真。
7、8421BCD 码 10000111.0011 对应的十进制数为__87.3____。
8、逻辑函数的表示方法通常有四种，分别为真值表、 _逻辑函数表达式(表达式)_、逻辑电路图 (逻辑图)和卡诺图。
9、常用的集成组合逻辑电路器件有编码器、译码器、__数据选择器_、数据分配器、加法器等。
10、当变量 A、B、C 分别为 1、0、0 时， (A+B+C)AB= O 。
11 、TTL 或非门多余输入端的处理方法是接低平，接地，与其他引脚连在一起。
12、当多个三态门的输出端连在一条总线上时，应注意任何时刻只能有一个门电路处于工作态。
13、在组合逻辑电路中，当输入信号改变状态时，输出端可能出现虚假过渡干扰脉冲的现象称为竞争冒险。
14、将数字信号转换为模拟信号，应选用 D / A 转换器。
15 、A/D 转换的过程可分为采样、保持、量化、编码 4 个步骤。
16 、A/D 转换器两个最重要的指标是分辨率和转换速度。
17 、能完成两个一位二进制数相加，并考虑到低位进位的器件称为全加。
器18、实现将公共数据上的数字信号按要求分配到不同电路中去的电路叫数据分配器19 、OC 门在使用时输出端应接上拉电阻和电源。

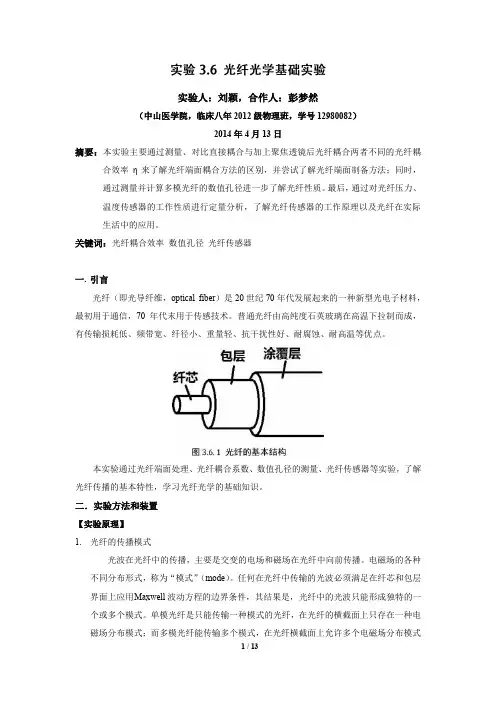

实验人：刘颖，合作人：彭梦然（中山医学院，临床八年2012级物理班，学号12980082）2014年4月13日摘要：本实验主要通过测量、对比直接耦合与加上聚焦透镜后光纤耦合两者不同的光纤耦合效率η来了解光纤端面耦合方法的区别，并尝试了解光纤端面制备方法；同时，通过测量并计算多模光纤的数值孔径进一步了解光纤性质。
最后，通过对光纤压力、温度传感器的工作性质进行定量分析，了解光纤传感器的工作原理以及光纤在实际生活中的应用。
关键词：光纤耦合效率 数值孔径 光纤传感器一. 引言光纤（即光导纤维，optical fiber ）是20世纪70年代发展起来的一种新型光电子材料，最初用于通信，70年代末用于传感技术。
普通光纤由高纯度石英玻璃在高温下拉制而成，有传输损耗低、频带宽、纤径小、重量轻、抗干扰性好、耐腐蚀、耐高温等优点。
本实验通过光纤端面处理、光纤耦合系数、数值孔径的测量、光纤传感器等实验，了解光纤传播的基本特性，学习光纤光学的基础知识。
二．实验方法和装置【实验原理】 1. 光纤的传播模式光波在光纤中的传播，主要是交变的电场和磁场在光纤中向前传播。
电磁场的各种不同分布形式，称为“模式”（mode ）。
任何在光纤中传输的光波必须满足在纤芯和包层界面上应用 M axwell 波动方程的边界条件，其结果是，光纤中的光波只能形成独特的一个或多个模式。
单模光纤是只能传输一种模式的光纤，在光纤的横截面上只存在一种电磁场分布模式；而多模光纤能传输多个模式，在光纤横截面上允许多个电磁场分布模式同时存在。
2. 光纤的数值孔径在均匀折射率光纤中，光是依靠在纤芯和包层两种介质分界面上的全反射向前传播的。
射入光纤的光线有两种，一种是穿过光纤纤芯轴线的光线，叫子午光线，如图 3.6. 3（a ）所示，子午光线在光纤内沿锯齿形的折线前进。
另一种是弧矢光线，不穿过纤芯的轴线，如图 3.6. 3（b ）所示，从光纤的横剖面上看，弧矢光线的传播轨迹呈多边形折线状。

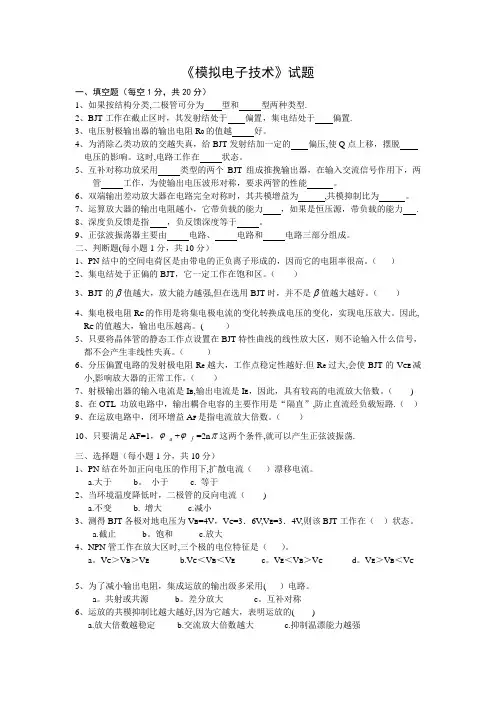

《模拟电子技术》试题一、填空题（每空1分，共20分）1、如果按结构分类,二极管可分为型和型两种类型.2、BJT工作在截止区时，其发射结处于偏置，集电结处于偏置.3、电压射极输出器的输出电阻R0的值越好。
4、为消除乙类功放的交越失真，给BJT发射结加一定的偏压,使Q点上移，摆脱电压的影响。
这时,电路工作在状态。
5、互补对称功放采用类型的两个BJT组成推挽输出器，在输入交流信号作用下，两管工作，为使输出电压波形对称，要求两管的性能。
6、双端输出差动放大器在电路完全对称时，其共模增益为,共模抑制比为。
7、运算放大器的输出电阻越小，它带负载的能力，如果是恒压源，带负载的能力.8、深度负反馈是指，负反馈深度等于。
9、正弦波振荡器主要由电路、电路和电路三部分组成。
二、判断题(每小题1分，共10分）1、PN结中的空间电荷区是由带电的正负离子形成的，因而它的电阻率很高。
（）2、集电结处于正偏的BJT，它一定工作在饱和区。
（）3、BJT的β值越大，放大能力越强,但在选用BJT时，并不是β值越大越好。
（）4、集电极电阻R C的作用是将集电极电流的变化转换成电压的变化，实现电压放大。
因此, R C的值越大，输出电压越高。
( ）5、只要将晶体管的静态工作点设置在BJT特性曲线的线性放大区，则不论输入什么信号，都不会产生非线性失真。
（）6、分压偏置电路的发射极电阻R e越大，工作点稳定性越好.但R e过大,会使BJT的V CE减小,影响放大器的正常工作。
（）7、射极输出器的输入电流是I B,输出电流是I E，因此，具有较高的电流放大倍数。
（)8、在OTL 功放电路中，输出耦合电容的主要作用是“隔直”,防止直流经负载短路.（）9、在运放电路中，闭环增益A F是指电流放大倍数。
（）10、只要满足AF=1，ϕa+ϕf=2nπ这两个条件,就可以产生正弦波振荡.三、选择题（每小题1分，共10分）1、PN结在外加正向电压的作用下,扩散电流（）漂移电流。
半导体器件的测试实验实验组号__ __学号姓名实验日期成绩____ ___指导教师签名一、实验目的学会用万用表测试二极管、三极管的性能好坏，管脚排列。
二、实验器材1.万用表1只（指针式）。
2.二极管、三极管若干。
三、注意事项：1.选择合适的量程，使万用表指针落在万用表刻度盘中间的位置为佳。
2.测试电阻前应先调零。
3.测量时不要同时用手接触元件的两个引脚。
4.测量完毕时应将万用表的转换开关转向off位置或交流最高电压档。
5.不能用万用表测试工作中的元件电阻！四、实验内容1.半导体二极管的测试◆半导体二极管的测试要点：用指针式万用表测二极管的正反向电阻，当测得阻值较小的情况下，黑笔所接的极是二极管的正极。
（1）整流二极管的测试将万用表置于R⨯100Ω或R⨯1kΩ电阻档并调零，测量二极管的正、反向电阻，判断其极性和性能好坏，把测量结果填入表1中。
（2将万用表置于R⨯10kΩ电阻档并调零，测量二极管的正、反向电阻，判断其极性和性能好坏，把测量结果填入表2中。
2.半导体三极管的测试◆半导体三极管的测试要点：将万用表置于R⨯100Ω或R⨯1kΩ电阻档并调零。
①首先判基极和管型•黑笔固定某一极，红笔分别测另两极，当测得两个阻值均较小时，黑笔所接的极是基极，所测的晶体管是NPN管。
•红笔固定某一极，黑笔分别测另两极，当测得两个阻值均较小时，红笔所接的极是基极，所测的晶体管是PNP管。
②其次判集电极和发射极•对于NPN管：用手捏住基极和假设的集电极（两极不能短接），黑笔接假设的集电极，红笔接假设的发射极，观察所测电阻的大小。
然后将刚才假设的集电极和发射极对调位置，再重测一次，当测得电阻值较小时，黑笔所接的是集电极，另一电级是发射极•对于PNP管：用手捏住基极和假设的集电极（两极不能短接），红笔接假设的集电极，黑笔接假设的发射极，观察所测电阻的大小。
然后将刚才假设的集电极和发射极对调位置，再重测一次，当测得电阻值较小时，红笔所接的是集电极，另一电级是发射极。
企业网络安全防护职业技能等级标准（2020年3月1.0版）上海海盾安全技术培训中心制定2020年3月目次前言﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1 1范围﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2 2规范性引用文件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2 3术语和定义﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2 4适用院校专业﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 5面向工作岗位（群）﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 6职业技能要求﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5 参考文献﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍12前言本标准按照GB/T1.1-2009给出的规则起草。
本标准起草单位：公安部网络安全保卫局、公安部第三研究所、西安交通大学、中国人民公安大学、国家网络与信息系统安全产品质量监督检验中心、国家反计算机入侵和防病毒研究中心、公安部信息安全等级保护评估中心、上海海盾安全技术培训中心、上海交通大学网络信息中心、北京网络行业协会、上海市信息网络安全管理协会、广西网络安全协会、杭州安恒信息技术股份有限公司、北京安博通科技股份有限公司、盾盟（上海）网络科技有限公司。
本标准主要起草人：赵云霞、黄镇、郑庆华、何晓霞、江雪、樊亦胜、胡巍、宋好好、黄淑华、姜开达、赵瑞华、朱政洪、向荣、罗艺、刘春梅、冯伟、荣漪涛、陆臻铭、崔孝晨、吴鸣旦、曾辉、陈奇。
声明：本标准的知识产权归属于上海海盾安全技术培训中心，未经上海海盾安全技术培训中心同意，不得印刷、销售。
1 范围本标准规定了企业网络安全防护职业技能等级对应的工作领域、工作任务及职业技能要求。
本标准适用于企业网络安全防护职业技能培训、考核与评价，相关用人单位的人员聘用、培训与考核可参照使用。
2 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
第一章测试1.P型半导体是掺入三价元素形成的，多子是自由电子，少子是空穴。
（）A:对B:错答案:B2.在杂质半导体中，多数载流子的浓度取决于（）。
A:本征半导体B:温度C:杂质浓度D:掺杂工艺答案:C3.PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。
（）A:对B:错答案:A4.稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
（）A:对B:错答案:A5.空穴电流是由自由电子填补空位形成的。
（）A:对B:错答案:B6.如图所示电路中，设二极管特性理想，则UO为（）。
A:9VB:－9VC:12VD:－12V答案:B7.如图所示，设二极管的导通电压UD＝0.7V，则UO＝（）V。
A:1.3VB:2VC:-2VD:0.7V答案:A8.PN结正向偏置时，其内电场被（）。
A:不确定B:增强C:削弱D:不变答案:C9.半导体二极管加正向电压时，有（）。
A:电流大电阻小B:电流小电阻大C:电流大电阻大D:电流小电阻小答案:A10.PN结加正向电压时,空间电荷区将变宽。
（）A:错B:对答案:A第二章测试1.某放大电路中的三极管，在工作状态中测得它的管脚电压Va = 1.2V， Vb =0.5V，Vc = 3.6V，试问该三极管是（）型的三极管，该管的集电极是a、b、c中的（）。
（）A:cB:aC:PNPD:NPNE:b答案:AD2.三极管具有放大作用外部电压条件是发射结正偏，集电结正偏。
（）A:对B:错答案:B3.共射极放大电路的交流输出波形上半周失真时为（），此时应该（）偏置电阻。
（）A:截止失真B:交越失真C:减小。
D:增大E:饱和失真答案:AC4.在共射、共集和共基三种放大电路组态中，希望电压放大倍数大、输出电压与输入电压反相，可选用共射组态；希望输入电阻大、输出电压与输入电压同相，可选用共集组态，共基组态的频率响应好。
（）A:对B:错答案:A5.某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（）A:3kΩB:10kΩC:2kΩD:4kΩ答案:D6.带射极电阻Re的共射放大电路，在并联交流旁路电容Ce后，其电压放大倍数将（）A:变为零B:增大C:不变D:减小答案:B7.有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
电子信息笔面试真题200道一、模拟电路1.请解释PN结的单向导电性。
2.三极管的曲线特性是?3.描绘反馈电路,列举你使用过的反馈电路。
4.输入电阻与输出电阻的定义是?5.什么是差动放大电路?6.集成运放的组成?列举几种你使用过的集成运放7.引入负反馈的一般原则是?8.放大电路频率补偿的目的是?有哪几种方法?9.你会怎样来抑制零点漂移?10.阐述一下三极管放大电路种类及其优缺点。
二、数字电路11.什么是竞争与冒险现象?你会怎么消除?12.解释一下“线与”13.组合逻辑电路与时序逻辑电路有何区别?14.同步电路和异步电路的不同?15.怎么求补码和反码?16.解释一下JK触发器的空翻现象。
17.触发器共有哪几种?请——阐述。
18.设计过哪些时序逻辑电路?19.用过FPGA吗?FPGA与CPLD有何区别?20.全加器与半加器的区别。
三、电路原理21.基尔霍夫定理的内容是?22.有效值是如何来定义的?23.求解电路的两种基本方法是?24.讲一下怎么用三要素法分析电路25.实际电路元件与理想电路元件的差别与联系?26.电压源与电流源的特点是?27．虚短与虚断是什么?28.什么是电路的状态变量?29.为什么电容、电感是记忆元件?30什么是戴维南定理?可以解决哪些问题?四、通信原理31.数字通信系统的一般模型,并简述各个模块的功能。
32．详细阐述窄带高斯白噪声?33.模拟系统和数字系统的有效性和可靠性的衡量指标各是什么。
34．数字通信的优缺点。
35．解释平稳与各态历经性。
36.什么是正弦波加窄带随机过程?37．详细阐述线性调制与非线性调制。
38.传输码的码型选择原则是什么?39．解释PAM与PCM.40.解释同步原理与载波同步。
五、信号与系统41.谈―谈你对信号与系统这门课的理解。
42.三大变换的联系与区别。
43．解释能量信号与功率信号。
44．怎么理解卷积?45．解释调制与解调。
46.香农公式的意义。
47.吉伯斯现象的原因。
关于举办电磁兼容设计及试验测试干扰诊断和整改技术高级研修班的通知当今,电子产品、电子设备和系统的电磁兼容性已成为社会共同关注的热点之一,随着国内外电磁兼容标准的强制性执行和市场的国际化进程，电磁兼容设计将是硬件工程师必须掌握的基本技术之一。
参加由工程实践经验和教学经验丰富的教师主持的培训班，成为学习掌握电磁兼容技术的捷径，通过培训,学员可以在较短时间内掌握电磁兼容的基本技术和问题的解决方法,对于缩短产品开发周期、增强产品竞争力、节省研发经费等方面具有重要意义。
为帮助电子工程师切实解决工作中遇到的种种困惑与难题，中国电子学会组织了实践和教学经验丰富的专家连续举办了多期关于电磁兼容技术高级研修班。
学员普遍反映课程设置好,贴近实际。
为满足广大工程师的实际需求,我们在以往培训内容的基础上进行了进一步改进，并决定在北京举办为期4天电磁兼容技术培训，具体事宜如下:ﻫ一、主办单位:中国电子学会二、时间、地点：２０1２年3月1－４日２月29日报到, 北京（详细地址请见报到通知)三、课程特色：１、系统性:课程不是单纯的地讲述产品EMC各个项目的设计和测试原理、试验方法,而是从各个设计和试验的本质出发,带领大家一起把自己当作CIＳＰＲ,IＥEE,IEC标准和试验的制定者,从试验的诞生开始一个一个的阐述它的设计原理和试验方法，不停留在死记硬背,而是融合贯通后可以举一反三。
整改部分中,不是简单的介绍整改思路与方法,而且站在学员的视角从遇到问题开始一步一步如何分析到实现EMＣ设计、测试及整改的整个过程。
2、针对性：针对产品做各种ＥMC设计和测试项目，同时产品在测试过程中出现的不同问题的时候解决的思路与方法,如何把屏蔽、滤波、接地的设计技术在产品后期整改中体现并实施,并有针对性介绍试验仪器的选择和购买，性能和参数,帮助有建设EMC实验室的朋友们制定方案.另外,有针对性的和学员们一起探讨EMＣ的标准,看看标准是如何制定出来的,如何学习标准,如何发现标准中隐含的设计原理,如何分析标准中的错误,如何把数量繁多的标准融会贯通,举一反三。
电气工程师-专业基础（发输变电）-数字电子技术-3.6时序逻辑电路[单选题]1.图3-6-1是一个集成74LS161集成计数器电路图，则该电路实现的逻辑功能是()。
[2018年真题]（江南博哥）图3-6-1A.十进制加计数器B.四进制加计数器C.八进制加计数器D.十六进制加计数器正确答案：C参考解析：加法计数器74LS161预置数端接地，无预置数。
根据输出端逻辑关系，即当Q3Q2Q1Q0＝（0111）2时，下个CP脉冲，电路重新置零。
从（0000）2到（0111）2需计数8次，因此该电路实现的逻辑功能是八进制计数器。
[单选题]2.采用中规模加法计数器74LS161构成的电路如图3-6-2所示，该电路构成几进制加法计数器()。
[2017年真题]图3-6-2表3-6-1 74LS161功能表A.九进制B.十进制C.十二进制D.十三进制正确答案：B参考解析：由表3-6-1得，加法计数器74LS161预置数为DCBA＝（0011）2，当Q D＝1，Q C＝1首次出现时，即输出为（1100）2重新进行预置数。
其它情况继续保持计数。
计数器的循环状态为：0011-0100-0101-0110-0111-1000-1001-1010-1011-1100-0011，因此，为十进制计数器。
[单选题]3.四位双向移位寄存器74194组成的电路如图3-6-3所示，74194的功能表如表3-6-2所示，该电路的状态转换图为()。
[2016年真题]图3-6-3图3-6-4表3-6-2A.图（a）B.图（b）C.图（c）D.图（d）正确答案：A参考解析：M1和CP的产生第一个脉冲时，M1＝CP＝1，电路处于置数状态，因此第一个数为1000。
脉冲过后，M1＝0，M0＝1，电路开始执行右移操作。
根据逻辑关系图以及电路图可看出：故其循环为1000、0100、0010、0001。
因此，状态转换图为图（a）。
[单选题]4.图3-6-5电路中波形的频率为()。
2019电赛题目类型分类（原创实用版）目录1.2019 电赛题目背景2.题目类型分类概述3.题目类型详细分类3.1 电子设计类3.2 编程与算法类3.3 嵌入式系统类3.4 通信工程类3.5 自动化类3.6 机械工程类4.各类别题目特点及应对策略正文【2019 电赛题目背景】2019 年全国大学生电子设计竞赛（简称电赛）吸引了众多高校学子参与，竞争激烈。
本次竞赛题目分为多个类别，要求参赛选手在限定时间内完成设计并提交作品。
为了帮助大家更好地了解这些题目，本文将对2019 年电赛题目类型进行分类及解析。
【题目类型分类概述】2019 年电赛题目大致可分为以下几类：电子设计类、编程与算法类、嵌入式系统类、通信工程类、自动化类和机械工程类。
这些类别涵盖了电子信息领域的多个方向，要求参赛选手具备丰富的知识储备和实践能力。
【题目类型详细分类】以下为各类别题目的具体内容：【3.1 电子设计类】这类题目主要考察参赛选手的硬件设计能力，包括模拟电路、数字电路和混合信号电路等。
选手需要根据题目要求设计并实现电路图，最终完成功能测试。
【3.2 编程与算法类】这类题目以计算机编程和算法设计为核心，要求选手运用编程语言（如 C、C++、Python 等）实现特定功能或解决特定问题。
选手需要具备较强的编程能力和算法设计能力。
【3.3 嵌入式系统类】嵌入式系统类题目主要考察选手在嵌入式环境下进行软硬件开发的能力。
选手需要掌握嵌入式系统的硬件设计、底层驱动、操作系统及应用层软件开发等方面的知识。
【3.4 通信工程类】这类题目主要涉及无线通信、信号处理、通信网络等方面。
选手需要根据题目要求设计并实现通信系统，包括信号调制与解调、信道编解码、网络协议等。
【3.5 自动化类】自动化类题目主要考察选手在工业自动化领域的知识与技能，包括传感器技术、工业控制、机器人技术等。
选手需要根据题目要求设计并实现自动化系统，完成功能测试。
【3.6 机械工程类】这类题目主要涉及机械设计、机械制造及自动化等方面。
3.6 单元测试
1．填空
（1）反馈振荡器的平衡条件是＿＿＿＿，起振条件是＿＿＿＿，稳定条件是＿＿＿＿。
（2）反馈振荡器必须具有＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿四个基本组成部分
（3）电容三端式振荡器与电感三端式振荡器比较，其优点是＿＿＿＿＿＿＿＿＿＿。
（4）克拉泼振荡电路的优点是＿＿＿＿＿＿＿＿＿＿，缺点是＿＿＿＿＿＿＿＿＿＿。
（5）西勒电路的优点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（6）晶体振荡器频率稳定度高的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（7）串联型晶振中的晶体在电路中呈现＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（8）并联型晶振中的晶体在电路中呈现＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（9）文氏振荡器的优点是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2．简答
（1）反馈振荡器由哪几部分组成？它们各起什么作用？
（2）振荡器起振后幅度不会无限制增大的原因是什么？
（3）振荡条件的有什么物理意义？
3．综合题
（1）试画出具有下列特点的晶体振荡器的实用电路：
1)采用NPN型晶体管；
2)晶体作为电感元件；
3)正极接地的直流电源供电；
4)晶体管c-e间为LC并联谐振回路；
5)发射极交流接地。
（2）为了满足下列电路起振的相位条件，给图3-27 中互感耦合线圈标注正确的同名端。
并说明各电路的名称。
图3-27 单元测试――同名端标注
（3）试从振荡器的相位条件出发，判断下列高频等效电路中，哪些可能，哪些不可能振荡？能振荡的线路属于哪种电路？
图3-28 单元测试――振荡条件判断
（4）图3-29所示为LC 振荡器：（l ）试说明振荡电路各元件的作用；(2)若当电感 1.5L H μ=要使振荡频率为49 . 5MHz ，则4C 应调到何值？
图3-29 单元测试――LC 振荡器
（5）若晶体的参数为q L =19.5H , q C = 0.0002lPF , o C = 5PF , q r ＝110Ω 。
( l ）求串联谐振频率q f ；( 2 ）并联谐振频率p f 与q f 相差多少？( 3 ）求晶体的品质因数q Q 和等效并联谐振电阻q R 。
（6）图3-30所示是实用晶体振荡线路，试画出它们的高频等效电路，并指出它们是哪一种振荡器。
图(a)的4.7μH 电感在线路中起什么作用？
图3-30 单元测试――晶体振荡器 4．实作题：选择一个LC 振荡器或晶体振荡器实际电路，要求采用NPN 型晶体管，直流电源为9V ，振荡频率在500kHz ～2MHz 之间。
画出实验电路，写出操作步骤，测试振荡信号，并分析实验结果是否正常。
