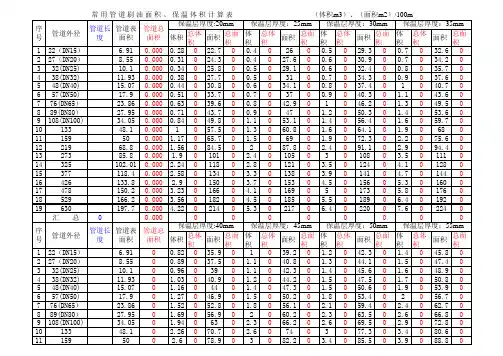

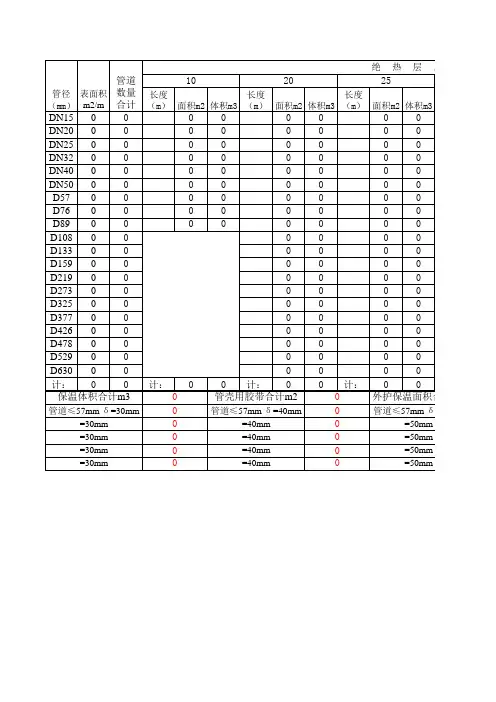

管道保温面积计算表
- 格式:xls
- 大小:35.50 KB
- 文档页数:1

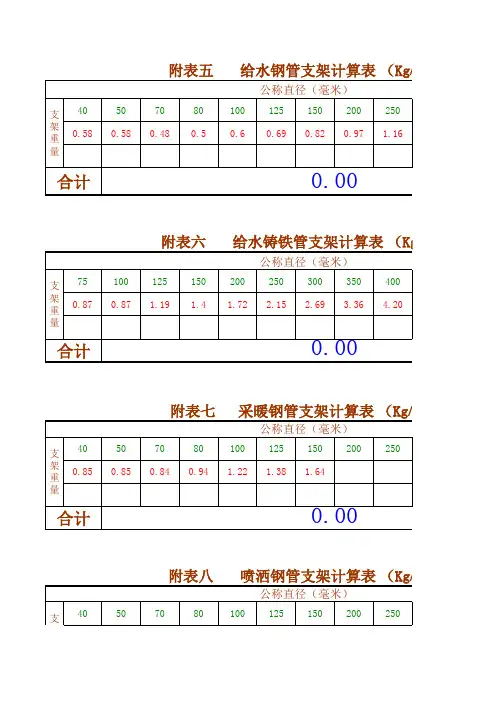

附表五给水钢管支架计算表(Kg/米)
/米)
附表七采暖钢管支架计算表(Kg/米)
附表八喷洒钢管支架计算表(Kg/米)
重
量
附表九排水铸铁管支架计算表(Kg/米)
附表十排水塑料管支架计算表(Kg/米)
附表十一雨水排水铸铁管支架计算表(Kg/米)
附表十二雨水钢管支架计算表(Kg/米)
附表十三雨水无缝钢管支架计算表(Kg/米)
附表十四空调水钢管支架计算表(Kg/米)
附表十五空调水无缝钢管支架计算表(Kg/米)
表(Kg/米)
算表
表(Kg/米)
表(Kg/米)
算表(Kg/米)
算表(Kg/米)
计算表(Kg/米)
算表(Kg/米)
计算表(Kg/米)
算表(Kg/米)
计算表(Kg/米)。

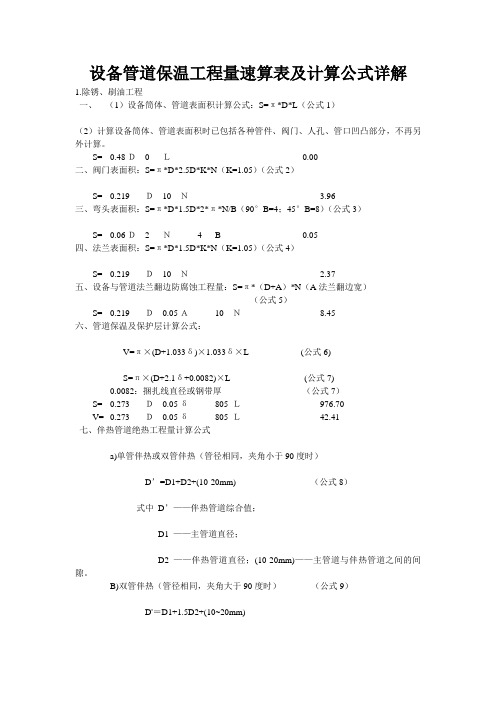

设备管道保温工程量速算表及计算公式详解1.除锈、刷油工程一、(1)设备筒体、管道表面积计算公式:S=π*D*L(公式1)(2)计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分,不再另外计算。
S= 0.48 D0 L0.00二、阀门表面积:S=π*D*2.5D*K*N(K=1.05)(公式2)S= 0.219 D10 N 3.96三、弯头表面积:S=π*D*1.5D*2*π*N/B(90°B=4;45°B=8)(公式3)S= 0.06 D 2 N 4 B 0.05四、法兰表面积:S=π*D*1.5D*K*N(K=1.05)(公式4)S= 0.219 D10 N 2.37五、设备与管道法兰翻边防腐蚀工程量:S=π*(D+A)*N(A法兰翻边宽)(公式5)S= 0.219 D0.05 A10 N8.45六、管道保温及保护层计算公式:V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)0.0082:捆扎线直径或钢带厚(公式7)S= 0.273 D0.05 δ805 L976.70V= 0.273 D0.05 δ805 L42.41七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热(管径相同,夹角小于90度时)D’=D1+D2+(10-20mm) (公式8)式中D’——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10-20mm)——主管道与伴热管道之间的间隙。
B)双管伴热(管径相同,夹角大于90度时)(公式9)D'=D1+1.5D2+(10~20mm)c)双管伴热(管径不同,夹角小于90度时)D'=D1+D伴大+(10~20mm)(公式10)式中D'-伴热管道综合值;D1-主管道直径;将上述D'计算结果分别代入(公式6)、(公式7)计算出伴热管道的绝热层、防潮层和保护层工程量。

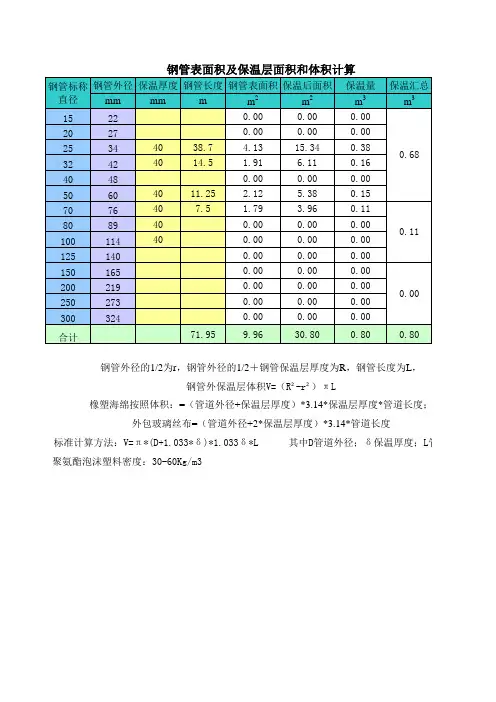

保温管面积计算公式(一)
保温管面积的计算公式及解释
1. 圆管的保温面积计算公式
•圆管的保温面积计算公式:A = π * D * L
–其中,A表示保温面积,π为圆周率(约等于),D为管道直径,L为管道长度。
2. 方管的保温面积计算公式
•方管的保温面积计算公式:A = 4 * L * (a + b)
–其中,A表示保温面积,L为管道长度,a为方管的一条边长,b为方管的另一条边长。
3. 矩形管的保温面积计算公式
•矩形管的保温面积计算公式:A = 2 * L * (a + b)
–其中,A表示保温面积,L为管道长度,a为矩形管的一条边长,b为矩形管的另一条边长。
4. 例子解释
•假设有一条半径为2cm、长度为50cm的圆管,我们可以使用圆管的保温面积计算公式进行计算。
– A = π * D * L = * 2 * 50 ≈ 平方厘米
•再举个例子,假设有一条边长分别为3cm和4cm,长度为80cm的方管,我们可以使用方管的保温面积计算公式进行计算。
– A = 4 * L * (a + b) = 4 * 80 * (3 + 4) = 224平方厘米
•最后,假设有一条边长分别为5cm和6cm,长度为100cm的矩形管,我们可以使用矩形管的保温面积计算公式进行计算。
– A = 2 * L * (a + b) = 2 * 100 * (5 + 6) = 220平方厘米
以上是保温管面积的计算公式及举例解释。
不同形状的管道可以使用对应的公式来计算其保温面积,从而在工程设计和施工中进行合理的保温材料选择和用量估计。

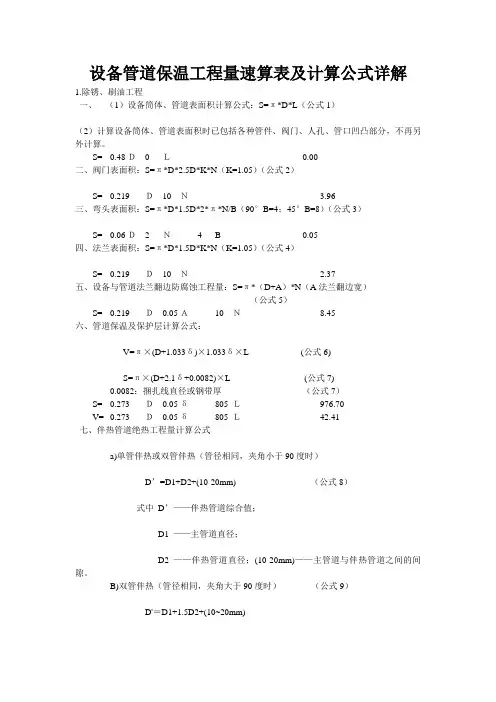

设备管道保温工程量速算表及计算公式详解除锈、刷油工程(一)、(1)设备筒体、管道表面积计算公式:S=π*D*L(公式1) (2)计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、关口凹凸部分,不再另行计算。
二、阀门表面积:S=π*D*2.5D*K*N (K=1.05)(公式2)三、弯头表面积:S=π*D*1.5D*2π*N/B (90°B=4,45°B=8)(公式3)四、法兰表面积:S=π*D*1.5D*K*N (K=1.05)(公式4)五、设备与管道法兰翻边防腐蚀工程量:S=π*(D+A)*N(A法兰翻边宽) (公式5)六、管道保温及保护层计算公式:V=π*(D+1.033d)*1.033d*L (公式6)S=π*(D+2.1d+0.0082) *L (公式7)0.0082:捆扎线直径或钢带厚七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热(管径相同,夹角小于90度时)D’=D1+D2+(10-20mm) (公式8)式中D’—伴热管道综合值;D1—主管道直径;D2—伴热管道直径;(10-20mm) —主管道与伴热管道之间的间隙b)双管伴热(管径相同,夹角大于90度时)D’=D1+1.5D2+(10-20mm) (公式9)C)双管伴热(管径相同,夹角小于90度时)D’=D1+D伴大+(10-20mm) (公式9)式中D’—伴热管道综合值;D1—主管道管径将上述D’计算结果分别代入(公式6)(公式7)计算出伴热管道的绝热层、防潮层和保护层工程量。
