相机标定

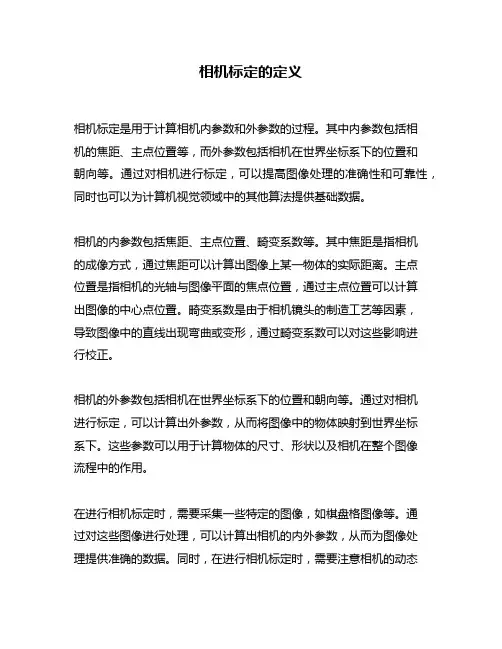

相机标定的定义
相机标定是用于计算相机内参数和外参数的过程。

其中内参数包括相
机的焦距、主点位置等，而外参数包括相机在世界坐标系下的位置和
朝向等。

通过对相机进行标定，可以提高图像处理的准确性和可靠性，同时也可以为计算机视觉领域中的其他算法提供基础数据。

相机的内参数包括焦距、主点位置、畸变系数等。

其中焦距是指相机
的成像方式，通过焦距可以计算出图像上某一物体的实际距离。

主点
位置是指相机的光轴与图像平面的焦点位置，通过主点位置可以计算
出图像的中心点位置。

畸变系数是由于相机镜头的制造工艺等因素，
导致图像中的直线出现弯曲或变形，通过畸变系数可以对这些影响进
行校正。

相机的外参数包括相机在世界坐标系下的位置和朝向等。

通过对相机
进行标定，可以计算出外参数，从而将图像中的物体映射到世界坐标
系下。

这些参数可以用于计算物体的尺寸、形状以及相机在整个图像
流程中的作用。

在进行相机标定时，需要采集一些特定的图像，如棋盘格图像等。

通
过对这些图像进行处理，可以计算出相机的内外参数，从而为图像处
理提供准确的数据。

同时，在进行相机标定时，需要注意相机的动态
范围、分辨率等因素，以确保标定的准确性和可靠性。

总之，相机标定是计算机视觉领域中的重要技术之一，可以提高图像处理的准确性和可靠性，为其他算法提供基础数据。

通过对相机进行标定，可以计算出相机的内外参数，从而对图像进行适当的校正，使得处理后的图像更加真实、可靠。

因此，相机标定是计算机视觉领域中不可或缺的一环。

相机标定值解释
相机标定值（Camera Calibration
Parameters）是指对相机内部参数和外部参数的估计和确定。

相机标定是在计算机视觉和计算机图像处理领域中常用的技术，用于将图像中的像素坐标转换为物理世界中的实际尺寸或空间坐标。

相机标定的目的是确定相机的内部参数和外部参数，以便在进行图像处理、三维重建、姿态估计等任务时能够准确地进行像素到世界坐标的转换。

以下是相机标定中常用的参数和解释：
1.相机内部参数（Intrinsic
Parameters）：包括焦距、主点坐标、畸变参数等。

焦距表示
相机的焦点到图像平面的距离，主点坐标表示图像平面上的
主点位置，畸变参数表示图像中的镜头畸变效应。

2.相机外部参数（Extrinsic
Parameters）：包括相机的旋转矩阵和平移向量。

旋转矩阵描
述相机在世界坐标系中的方向，平移向量表示相机在世界坐
标系中的位置。

3.标定板（Calibration
Board）：用于相机标定的特殊棋盘格或模式，通过在不同位
置和姿态下拍摄标定板，并根据标定板上已知的特征点位置
进行计算，可以得到相机的标定参数。

相机标定的结果可以用于校正图像畸变、进行摄像机姿态估计、三维重建和虚拟现实等应用。

通过准确估计相机的内外参数，可以提高图像处理的精度和准确性，实现更准确的图像分析和计算机视觉任务。

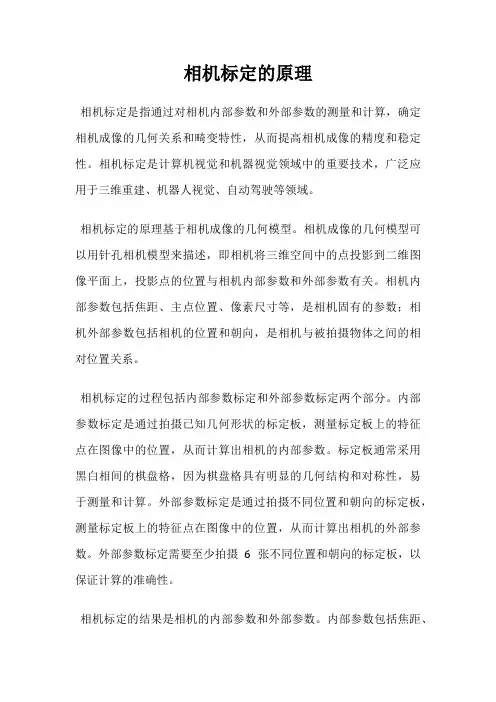

相机标定的原理
相机标定是指通过对相机内部参数和外部参数的测量和计算，确定相机成像的几何关系和畸变特性，从而提高相机成像的精度和稳定性。

相机标定是计算机视觉和机器视觉领域中的重要技术，广泛应用于三维重建、机器人视觉、自动驾驶等领域。

相机标定的原理基于相机成像的几何模型。

相机成像的几何模型可以用针孔相机模型来描述，即相机将三维空间中的点投影到二维图像平面上，投影点的位置与相机内部参数和外部参数有关。

相机内部参数包括焦距、主点位置、像素尺寸等，是相机固有的参数；相机外部参数包括相机的位置和朝向，是相机与被拍摄物体之间的相对位置关系。

相机标定的过程包括内部参数标定和外部参数标定两个部分。

内部参数标定是通过拍摄已知几何形状的标定板，测量标定板上的特征点在图像中的位置，从而计算出相机的内部参数。

标定板通常采用黑白相间的棋盘格，因为棋盘格具有明显的几何结构和对称性，易于测量和计算。

外部参数标定是通过拍摄不同位置和朝向的标定板，测量标定板上的特征点在图像中的位置，从而计算出相机的外部参数。

外部参数标定需要至少拍摄6张不同位置和朝向的标定板，以保证计算的准确性。

相机标定的结果是相机的内部参数和外部参数。

内部参数包括焦距、
主点位置、像素尺寸等，是相机固有的参数，不随相机位置和朝向的变化而变化；外部参数包括相机的位置和朝向，是相机与被拍摄物体之间的相对位置关系，随相机位置和朝向的变化而变化。

相机标定的结果可以用于相机姿态估计、三维重建、机器人视觉、自动驾驶等领域，是计算机视觉和机器视觉领域中的重要技术。

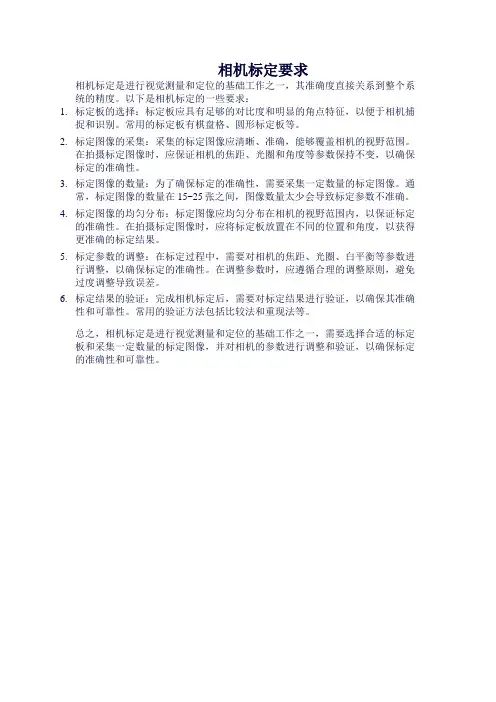

相机标定要求
相机标定是进行视觉测量和定位的基础工作之一，其准确度直接关系到整个系统的精度。

以下是相机标定的一些要求：
1.标定板的选择：标定板应具有足够的对比度和明显的角点特征，以便于相机捕
捉和识别。

常用的标定板有棋盘格、圆形标定板等。

2.标定图像的采集：采集的标定图像应清晰、准确，能够覆盖相机的视野范围。

在拍摄标定图像时，应保证相机的焦距、光圈和角度等参数保持不变，以确保标定的准确性。

3.标定图像的数量：为了确保标定的准确性，需要采集一定数量的标定图像。

通
常，标定图像的数量在15~25张之间，图像数量太少会导致标定参数不准确。

4.标定图像的均匀分布：标定图像应均匀分布在相机的视野范围内，以保证标定
的准确性。

在拍摄标定图像时，应将标定板放置在不同的位置和角度，以获得更准确的标定结果。

5.标定参数的调整：在标定过程中，需要对相机的焦距、光圈、白平衡等参数进
行调整，以确保标定的准确性。

在调整参数时，应遵循合理的调整原则，避免过度调整导致误差。

6.标定结果的验证：完成相机标定后，需要对标定结果进行验证，以确保其准确
性和可靠性。

常用的验证方法包括比较法和重现法等。

总之，相机标定是进行视觉测量和定位的基础工作之一，需要选择合适的标定板和采集一定数量的标定图像，并对相机的参数进行调整和验证，以确保标定的准确性和可靠性。

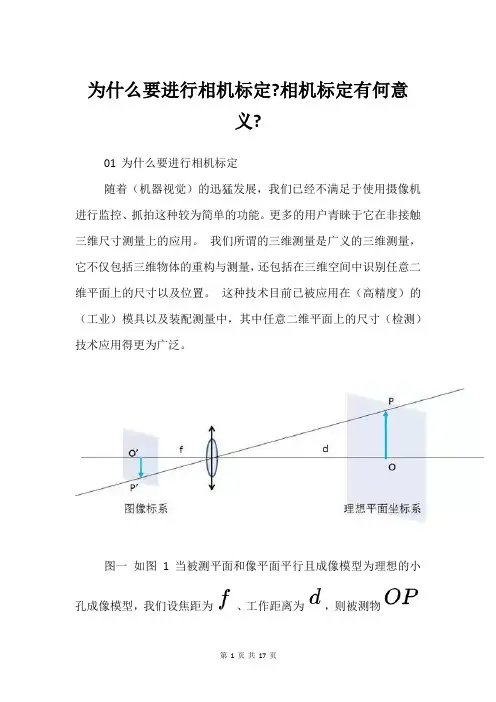

为什么要进行相机标定?相机标定有何意义?01为什么要进行相机标定随着（机器视觉）的迅猛发展，我们已经不满足于使用摄像机进行监控、抓拍这种较为简单的功能。

更多的用户青睐于它在非接触三维尺寸测量上的应用。

我们所谓的三维测量是广义的三维测量，它不仅包括三维物体的重构与测量，还包括在三维空间中识别任意二维平面上的尺寸以及位置。

这种技术目前已被应用在（高精度）的（工业）模具以及装配测量中，其中任意二维平面上的尺寸（检测）技术应用得更为广泛。

图一如图1当被测平面和像平面平行且成像模型为理想的小孔成像模型，我们设焦距为、工作距离为，则被测物和它的像关系可简单的表示为：但是在实际应用中并非如此，我们无法严格控制像平面和被测平面的位置，所用的镜头也不是严格的小孔模型。

如果直接使用【1】式计算将会产生极大的误差。

因此，为了获取更高的测量精度，我们需要通过标定来实现坐标平面的转换以及图像的校正。

02什么是相机标定在实际应用中，被测平面的不确定性以及镜头的畸变使我们已经无法简单的使用【1】式计算出实际距离，但是我们可以将目前能够获得的数据进行转换，使这些数据符合【1】式的使用条件。

也就是将任意坐标平面通过旋转和平移映射到理想坐标平面上，对有畸变的图像进行校正，让它成为符合小孔成像模型的像平面。

有了这种方法，我们只要确定转换（算法）、校正算法以及【1】式中的参数就可以实现三维空间中任意平面上尺寸与位置的测量。

我们将这种确定参数的过程称之为标定。

03相机单目标定相机标定的方法根据摄像机的数目可分为单目标定、双目标定以及多目标定。

其中单目相机标定是双目标定的基础，而多目相机的标定则是双目相机的扩展。

因此，我们今天首先来为大家介绍单目标定。

在平面测量中影响我们拍摄图像形变的因素有两个：镜头和相机姿态。

根据这两个因素我们将摄像机的参数分为两组，相机内参和相机外参。

3.1 相机内参内参一般包括镜头的焦距、镜头畸变参数、光轴中心坐标以及像元尺寸，当摄像机和镜头确定时，这些参数唯一确定。

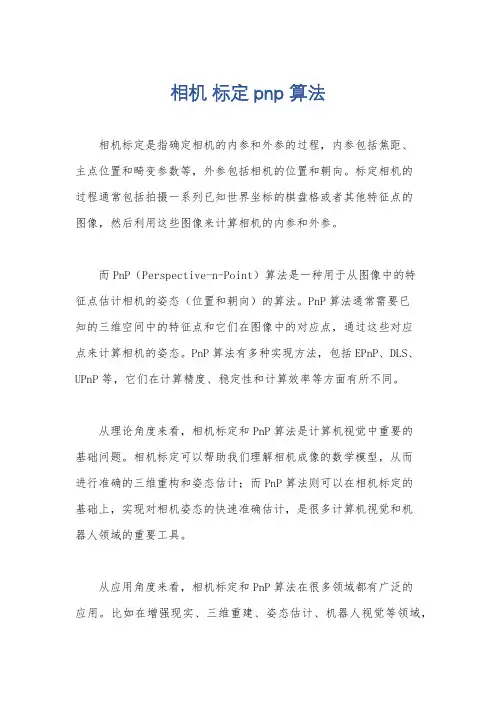

相机标定 pnp 算法
相机标定是指确定相机的内参和外参的过程，内参包括焦距、
主点位置和畸变参数等，外参包括相机的位置和朝向。

标定相机的
过程通常包括拍摄一系列已知世界坐标的棋盘格或者其他特征点的
图像，然后利用这些图像来计算相机的内参和外参。

而PnP（Perspective-n-Point）算法是一种用于从图像中的特
征点估计相机的姿态（位置和朝向）的算法。

PnP算法通常需要已
知的三维空间中的特征点和它们在图像中的对应点，通过这些对应
点来计算相机的姿态。

PnP算法有多种实现方法，包括EPnP、DLS、UPnP等，它们在计算精度、稳定性和计算效率等方面有所不同。

从理论角度来看，相机标定和PnP算法是计算机视觉中重要的
基础问题。

相机标定可以帮助我们理解相机成像的数学模型，从而
进行准确的三维重构和姿态估计；而PnP算法则可以在相机标定的
基础上，实现对相机姿态的快速准确估计，是很多计算机视觉和机
器人领域的重要工具。

从应用角度来看，相机标定和PnP算法在很多领域都有广泛的
应用。

比如在增强现实、三维重建、姿态估计、机器人视觉等领域，
都离不开相机标定和PnP算法的支持。

它们为计算机视觉系统提供了精确的相机参数和姿态信息，为后续的图像处理和分析提供了可靠的基础。

总的来说，相机标定和PnP算法是计算机视觉中的重要内容，它们的研究和应用对于提高计算机视觉系统的精度和稳定性具有重要意义。

希望以上回答能够满足你的要求。

相机标定方法及技巧分析相机标定是计算机视觉领域中的一项重要技术，它通过矫正相机的非线性畸变和确定相机的内部参数和外部参数，从而提高图像处理和计算机视觉应用的精度和稳定性。

本文将对相机标定的方法和技巧进行详细的分析。

1. 相机标定的基本概念相机标定是指确定相机的内参和外参的过程。

其中，内参包括相机的焦距、主点坐标等；外参包括相机在世界坐标系中的位置和朝向。

这些参数在计算机视觉任务中被广泛应用，例如三维重建、目标跟踪等。

2. 相机标定的方法2.1 标定板法标定板法是目前最常用的相机标定方法之一。

这种方法需要使用一张按照特定规则划分的标定板，在不同的位置和姿态下拍摄多张图像。

通过分析这些图像中的标定板特征点，可以计算出相机的内参和外参。

2.2 归一化法归一化法是一种基于对极几何原理的相机标定方法。

它利用多张不同角度的图像中的相应点的对极约束关系，对相机进行标定。

与标定板法相比，归一化法不需要使用特定的标定板，只需要提供多张具有对应点的图像。

2.3 Kalibr方法Kalibr是一种利用轴承约束进行相机标定的方法。

它通过观察相机在不同角度下对于静态目标的旋转轴承约束，估计相机的内参和外参。

这种方法相对于其他方法，对于非刚性场景和动态场景有更好的鲁棒性。

3. 相机标定的技巧3.1 图像采集要求为了获得准确的相机标定结果，图像采集的质量至关重要。

首先，要确保标定板或特征点在图像中有足够的分辨率。

其次，应避免过曝光和欠曝光的情况，保证图像的亮度均匀。

此外，还需要采集不同角度和距离下的图像，以获得更全面的标定数据。

3.2 标定板的选择对于标定板法，标定板的选择也对标定结果有一定影响。

传统的标定板通常是黑白棋盘格或由黑白相间的圆点组成的棋盘格。

近年来，还出现了更加精确和稳定的标定板，例如纹理丰富的标定板和带有激光二维码的标定板。

选择合适的标定板可以提高标定的精度和鲁棒性。

3.3 多角度标定为了获得准确的相机标定结果，通常需要在多个角度下对相机进行标定。

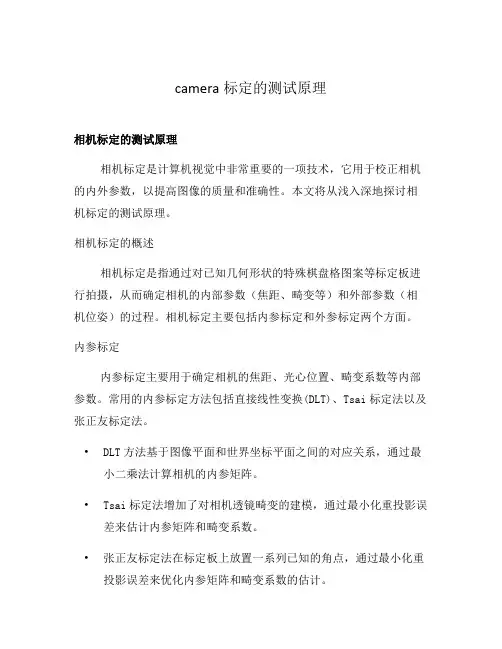

camera标定的测试原理相机标定的测试原理相机标定是计算机视觉中非常重要的一项技术，它用于校正相机的内外参数，以提高图像的质量和准确性。

本文将从浅入深地探讨相机标定的测试原理。

相机标定的概述相机标定是指通过对已知几何形状的特殊棋盘格图案等标定板进行拍摄，从而确定相机的内部参数（焦距、畸变等）和外部参数（相机位姿）的过程。

相机标定主要包括内参标定和外参标定两个方面。

内参标定内参标定主要用于确定相机的焦距、光心位置、畸变系数等内部参数。

常用的内参标定方法包括直接线性变换(DLT)、Tsai标定法以及张正友标定法。

•DLT方法基于图像平面和世界坐标平面之间的对应关系，通过最小二乘法计算相机的内参矩阵。

•Tsai标定法增加了对相机透镜畸变的建模，通过最小化重投影误差来估计内参矩阵和畸变系数。

•张正友标定法在标定板上放置一系列已知的角点，通过最小化重投影误差来优化内参矩阵和畸变系数的估计。

外参标定外参标定主要用于确定相机的位姿，即相机在世界坐标系中的位置和朝向。

外参标定的关键在于寻找对应的图像特征点和世界坐标系中的特征点。

常用的外参标定方法包括PnP问题求解、Structure fromMotion(SfM)以及Bundle Adjustment。

•PnP问题求解是通过已知的2D-3D特征点对反推相机的位姿变换矩阵。

常用的方法有EPnP、OPnP、UPnP等。

•SfM通过对多张图像中的特征点进行匹配，估计相机的位姿和3D 结构。

SfM可用于标定移动相机的外参数。

•Bundle Adjustment是通过最小化重投影误差，同时优化相机的内外参和特征点的三维坐标。

它能够提供更准确的相机位姿和三维重建结果。

标定结果评估标定的最终目标是得到准确的相机内外参数。

在得到标定结果后，需要对结果进行评估以确定其精度。

常用的评估方法包括：•重投影误差：通过计算标定板上的特征点在图像中的重投影误差，评估内参数的精度。

•延迟对应：在标定板上标记一些特殊点，然后在标定过程和测试过程中进行对应。

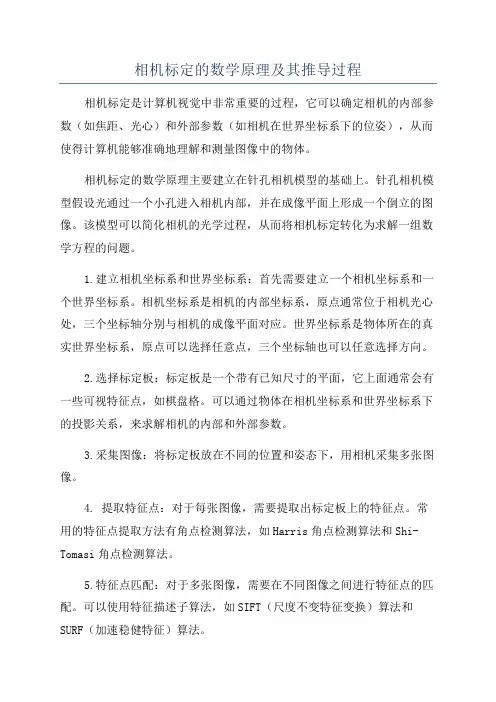

相机标定的数学原理及其推导过程相机标定是计算机视觉中非常重要的过程，它可以确定相机的内部参数（如焦距、光心）和外部参数（如相机在世界坐标系下的位姿），从而使得计算机能够准确地理解和测量图像中的物体。

相机标定的数学原理主要建立在针孔相机模型的基础上。

针孔相机模型假设光通过一个小孔进入相机内部，并在成像平面上形成一个倒立的图像。

该模型可以简化相机的光学过程，从而将相机标定转化为求解一组数学方程的问题。

1.建立相机坐标系和世界坐标系：首先需要建立一个相机坐标系和一个世界坐标系。

相机坐标系是相机的内部坐标系，原点通常位于相机光心处，三个坐标轴分别与相机的成像平面对应。

世界坐标系是物体所在的真实世界坐标系，原点可以选择任意点，三个坐标轴也可以任意选择方向。

2.选择标定板：标定板是一个带有已知尺寸的平面，它上面通常会有一些可视特征点，如棋盘格。

可以通过物体在相机坐标系和世界坐标系下的投影关系，来求解相机的内部和外部参数。

3.采集图像：将标定板放在不同的位置和姿态下，用相机采集多张图像。

4. 提取特征点：对于每张图像，需要提取出标定板上的特征点。

常用的特征点提取方法有角点检测算法，如Harris角点检测算法和Shi-Tomasi角点检测算法。

5.特征点匹配：对于多张图像，需要在不同图像之间进行特征点的匹配。

可以使用特征描述子算法，如SIFT（尺度不变特征变换）算法和SURF（加速稳健特征）算法。

6.求解相机参数：通过已知世界坐标系下的特征点和相机坐标系下的特征点之间的对应关系，可以建立相机投影矩阵和图像平面坐标与世界坐标之间的关系。

从而可以使用最小二乘法或优化算法，求解相机的内部参数和外部参数。

7.参数优化：对于多张图像，可以使用多视角几何的方法进行优化，进一步提高相机参数的精度。

8.参数评估：最后需要对标定结果进行评估。

可以使用重投影误差来评估标定结果的准确性，即将世界坐标系下的特征点通过相机的投影计算得到图像平面上的坐标，与实际图像中的特征点坐标进行比较。
