描述mimo技术的三种应用模式MIMO (Multiple-Input Multiple-Output)技术是一种广泛应用于无线通信系统中的技术，旨在提高系统的容量和可靠性。
MIMO技术通过同时使用多个天线进行传输和接收，以实现多个数据流的并行传输，从而有效地提高了信道的利用率。
MIMO技术有三种主要的应用模式，包括空时编码、空频编码和波束成形。
第一种应用模式是空时编码（Space-Time Coding），也被称为空时分组（STBC）。
在空时编码中，发送端根据特定的编码算法将数据分配到不同的天线上，并在接收端利用相应的解码算法来重建原始数据。
这种技术利用了空间多样性和时域多样性的特点，可以提高通信的可靠性和抗干扰能力。
空时编码被广泛应用于无线通信系统中，尤其是多天线系统，如4G LTE和Wi-Fi系统。
第二种应用模式是空频编码（Space-Frequency Coding），也被称为空频分组（SFC）。
在空频编码中，电信号被同时传输到不同的频率和空间分支上，以获得更好的频谱效率和容量。
通过将信号分配到不同的子载波和天线上，空频编码可以有效地抵抗多径衰落和信道干扰。
这种技术被广泛应用于多输入输出正交频分复用（MIMO-OFDM）系统，如4G LTE和Wi-Fi系统。
第三种应用模式是波束成形（Beamforming），也被称为波束赋形。
在波束成形中，发送器和接收器通过调整天线的辐射特性来将信号的增益集中在特定方向上，从而提高信号质量和系统的容量。
通过调整相位和幅度，波束成形可以将信号传输到目标用户，同时减小干扰和噪声的影响。
这种技术被广泛应用于蜂窝网络和雷达系统等领域，以提高通信质量和性能。
总的来说，MIMO技术的三种应用模式都具有提高系统容量、抗干扰能力和通信质量的优势。
它们在不同的无线通信系统中扮演着重要的角色，如4GLTE、5G和Wi-Fi系统等。
通过采用空时编码、空频编码和波束成形等技术，MIMO可以在有限的频谱资源下实现更高的数据传输速率和更稳定的信号传输。
mimo技术工作原理MIMO技术工作原理MIMO（Multiple-Input Multiple-Output）技术是一种无线通信技术，通过在发送和接收端使用多个天线，可以显著提高无线通信系统的性能。
本文将详细介绍MIMO技术的工作原理及其优势。
一、MIMO技术的基本原理MIMO技术利用了多个天线之间的独立性，通过在发送端同时发送多个独立的数据流，并在接收端同时接收这些数据流，从而提高了系统的吞吐量和可靠性。
MIMO系统的天线数目被称为传输链路的MIMO 阶数，通常用MxN来表示，其中M是发送端的天线数目，N是接收端的天线数目。
在MIMO系统中，发送端通过线性组合来发送多个数据流。
例如，对于一个2x2的MIMO系统，发送端可以使用两个天线分别发送两个数据流，并通过线性组合将它们发送出去。
接收端的天线收到经过信道传输后的信号，并通过信道估计和解调来恢复出发送端发送的数据。
二、空间复用技术MIMO技术中的一个重要概念是空间复用技术。
通过在发送端使用多个天线，MIMO系统可以将不同的数据流同时发送到空间中的不同位置，从而实现空间复用。
接收端的多个天线可以分别接收到这些数据流，并通过信道估计和解调来恢复出原始的数据。
空间复用技术可以显著提高系统的吞吐量和可靠性。
通过将多个数据流同时发送，MIMO系统可以充分利用空间资源，增加数据的传输速率。
此外，由于多个数据流之间是独立的，即使某些数据流受到干扰或衰落，其他数据流仍然可以正常传输，从而提高了系统的可靠性。
三、空时编码技术除了空间复用技术外，MIMO技术还可以利用空时编码技术来提高系统的性能。
空时编码技术通过在发送端对不同的数据流进行编码，并利用多个天线分别发送编码后的数据流，从而实现数据的冗余传输。
在接收端，利用接收到的多个数据流，可以通过信道估计和解码来恢复出原始的数据。
由于编码后的数据流之间存在冗余，即使某些数据流受到干扰或衰落，接收端仍然可以通过其他数据流来恢复出原始的数据，从而提高了系统的可靠性。

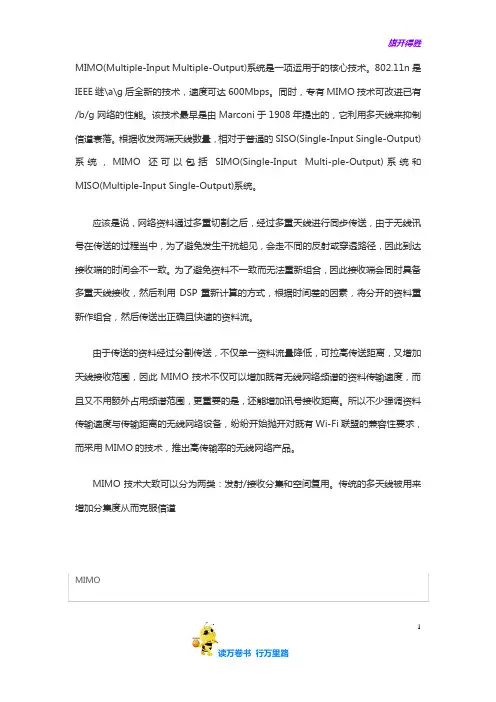

MIMO(Multiple-Input Multiple-Output)系统是一项运用于的核心技术。
802.11n是IEEE继\a\g后全新的技术，速度可达600Mbps。
同时，专有MIMO技术可改进已有/b/g网络的性能。
该技术最早是由Marconi于1908年提出的，它利用多天线来抑制信道衰落。
根据收发两端天线数量，相对于普通的SISO(Single-Input Single-Output)系统，MIMO还可以包括SIMO(Single-Input Multi-ple-Output)系统和MISO(Multiple-Input Single-Output)系统。
应该是说，网络资料通过多重切割之后，经过多重天线进行同步传送，由于无线讯号在传送的过程当中，为了避免发生干扰起见，会走不同的反射或穿透路径，因此到达接收端的时间会不一致。
为了避免资料不一致而无法重新组合，因此接收端会同时具备多重天线接收，然后利用DSP重新计算的方式，根据时间差的因素，将分开的资料重新作组合，然后传送出正确且快速的资料流。
由于传送的资料经过分割传送，不仅单一资料流量降低，可拉高传送距离，又增加天线接收范围，因此MIMO技术不仅可以增加既有无线网络频谱的资料传输速度，而且又不用额外占用频谱范围，更重要的是，还能增加讯号接收距离。
所以不少强调资料传输速度与传输距离的无线网络设备，纷纷开始抛开对既有Wi-Fi联盟的兼容性要求，而采用MIMO的技术，推出高传输率的无线网络产品。
MIMO技术大致可以分为两类：发射/接收分集和空间复用。
传统的多天线被用来增加分集度从而克服信道MIMO1衰落。
具有相同信息的信号通过不同的路径被发送出去，在接收机端可以获得数据符号多个独立衰落的复制品，从而获得更高的接收可靠性。
举例来说，在慢信道中，使用1根发射天线n根接收天线，发送信号通过n个不同的路径。
如果各个天线之间的衰落是独立的，可以获得最大的分集增益为n，平均误差概率可以减小到，单天线衰落信道的平均误差概率为。
MIMO天线3种技术及应用场景分析0 前言多入多出（MIMO）系统指在发射端和接收端同时使用多个天线的通信系统。
研究证明，MIMO 技术非常适用于城市内复杂无线信号传播环境下的无线宽带宽带通信系统，在室内传播环境下的频谱效率可以达到20～40 bit/s/Hz；而使用传统无线通信无线通信技术在移动蜂窝中的频谱效率仅为1～5 bit/s/Hz，在点到点的固定微波系统中也只有10～12 bit/s/Hz。
通常，射频信号多径会引起衰落，因而被视为有害因素。
然而研究结果表明，对于MIMO系统来说，多径可以作为一个有利因素加以利用。
MIMO技术作为提高数据传输速率的重要手段得到人们越来越多的关注，被认为是新一代无线通信技术的革命。
1 MIMO系统的3种主要技术当前，MIMO技术主要利用发射分集的空时编码、空间复用和波束成型等3种多天线技术来提升无线传输速率及品质。
1.1 发射分集的空时编码基于发射分集技术的空时编码主要有2种，即空时分组码（STBC）和空时格码（STTC）。
虽然空时编码方案不能直接提高数据率，但是通过这些并行空间信道独立、不相关地传输信息，从而使信号在接收端获得分集增益，为数据实现高阶调制创造条件。
1.1.1 空时分组码（STBC）STBC在发射端对数据流进行联合编码以减小由于信道衰落和噪声所导致的符号错误率，它通过在发射端增加信号的冗余度，使信号在接收端获得分集增益，空时分组码是将同一信息经过正交编码后从多根天线发射出去。
MIMO系统的原理，传输信息流s（k）经过空时编码形成N个信息子流 ci（k），i=1，．．．，N。
这N个信息子流由N个天线发射出去，经空间信道后由M个接收天线接收。
多天线接收机利用先进的空时编码处理能够分开并解码这些数据子流，从而实现最佳的处理。
特别是这N个子流同时发射信号，各发射信号占用同一频带，因而并未增加带宽。
若各发射接收天线间的通道响应独立不相关，则多入多出系统可以创造多个并行空间信道。
移动通信中的MIMO技术在当今数字化和信息化飞速发展的时代，移动通信已经成为人们生活中不可或缺的一部分。
从简单的语音通话到高清视频流，从即时通讯到物联网应用，我们对移动通信的速度、质量和稳定性的要求越来越高。
而 MIMO 技术（MultipleInput MultipleOutput，多输入多输出）的出现，无疑为满足这些需求提供了强大的支持。
MIMO 技术的核心原理其实并不复杂，但却极其精妙。
简单来说，它就是通过在发射端和接收端同时使用多个天线，来实现更高效的数据传输。
想象一下，传统的通信方式就像是一条单车道的公路，车辆只能依次通过，速度和流量都受到很大限制。
而 MIMO 技术则像是将这条公路拓宽成了多条车道，允许更多的车辆同时并行，大大提高了交通的效率和容量。
在具体的实现过程中，MIMO 技术主要有两种工作模式：空间复用和空间分集。
空间复用模式下，多个独立的数据信息流可以同时在不同的天线上传输，从而在相同的频谱资源下大大提高了数据传输速率。
比如说，在一个 2×2 的 MIMO 系统中，如果每个天线的传输速率是100Mbps，那么通过空间复用，总的传输速率可以达到 200Mbps。
而空间分集模式则是通过在多个天线上发送相同的数据，然后在接收端通过合并处理来提高信号的可靠性和抗衰落能力。
这就好比我们在邮寄重要信件时，为了确保对方能够收到，会同时通过多个不同的渠道发送相同的内容，只要有一个渠道成功，信件就能送达。
MIMO 技术为移动通信带来了诸多显著的优势。
首先，它大幅提升了频谱效率。
频谱资源就像土地一样，是有限且珍贵的。
通过 MIMO技术，我们能够在相同的频谱带宽内传输更多的数据，这就相当于在有限的土地上建造出了更高的建筑，实现了资源的更高效利用。
其次，MIMO 技术增强了系统的可靠性和稳定性。
在复杂多变的无线环境中，信号容易受到衰减、干扰和多径衰落等影响。
而 MIMO 系统通过多个天线的协同工作，可以有效地抵抗这些不利因素，保证数据的准确传输。
mimo技术的分类MIMO技术可以分为三大类：波束赋形、传输分集和空间复用。
其中，波束赋形是一种利用较小间距的天线阵列之间的相关性，通过干涉效应将能量集中于特定方向上的技术。
波束赋形的原理是通过调整天线阵列的相位和幅度，使得从阵列发射的信号在特定方向上形成波束，从而实现增大覆盖范围和抑制干扰的效果。
类比于手电筒，波束赋形就像是把光能聚焦到一个方向，使得信号能够更远地传播，接收端也能获得更强的信号。
根据波束赋形处理位置和方式的不同，波束赋形可以分为数字波束赋形、模拟波束赋形以及混合波束赋形这三种。
数字波束赋形：在基带处理阶段对天线权值进行处理，通道数与天线数量一致。
数字波束赋形具有高精度、灵活性强的优点，但需要高性能的基带处理器、复杂的系统结构和较高的成本。
模拟波束赋形：通过处理射频信号权值和相位来实现天线的相位调整，处理位置相对靠后。
模拟波束赋形的通道数量较少，容量上受到限制，且受到硬件精度的影响而性能有一定制约。
混合波束赋形：将数字波束赋形和模拟波束赋形相结合，实现在模拟端可调幅调相的波束赋形以及基带的数字波束赋形。
混合波束赋形兼具数字和模拟两者的优点，基带处理通道数目较少，复杂度降低，成本也相对较低，系统性能接近全数字波束赋形。
这种技术特别适用于高频系统。
此外，波束赋形还可以分为单流波束赋形和双流波束赋形。
单流波束赋形（对应TM7）：LTE R8标准中，仅支持基于专用导频的单流波束赋形技术。
在传输过程中，用户设备（UE）需要通过测量专用导频来估计波束赋形后的等效信道，并进行相干检测。
为了能够估计波束赋形后传输所经历的信道，基站必须发送一个与数据同时传输的波束赋形参考信号。
这种传输方式被称为使用天线端口5的传输。
双流波束赋形（对应TM8）：TD-LTE R9标准将波束赋形扩展到双流传输，实现了波束赋形和空间复用技术的结合。
为了支持双流波束赋形，LTE R9引入了新的双端口专用导频（端口7和8），并定义了相应的控制信令。
mimo的技术原理及应用什么是MIMO技术？多输入多输出（Multiple-Input Multiple-Output，简称MIMO）技术是无线通信领域中的一项关键技术。
它利用多个天线进行无线信号的发送和接收，以提高通信系统的性能和容量。
通过在空间域中利用多个发射天线和接收天线，MIMO技术能够实现更高的数据传输速率、更好的信号覆盖范围以及更可靠的通信连接。
MIMO的工作原理MIMO技术的核心原理是基于多天线之间的空间分集效应和信道编码原理。
具体来说，MIMO系统利用多个独立的信道发送并接收多个数据流，利用时、频或空间上的多样性来提高系统的性能。
MIMO系统中的多个发射天线和接收天线之间相互独立，可以独立地发送和接收不同的数据流。
MIMO技术实现了空间复用，即通过在不同的天线之间传输相互独立的数据流，从而提高系统的容量和覆盖范围。
同时，MIMO技术还可以利用信道编码技术来提高系统的可靠性。
通过将冗余信息添加到发送的数据中，MIMO系统能够在存在信道衰落和噪声干扰的情况下更好地恢复原始数据。
MIMO技术的应用MIMO技术在无线通信系统中得到了广泛的应用。
以下是几个常见的应用场景：1.无线局域网（WLAN）MIMO技术被广泛应用于无线局域网（WLAN）中，尤其是在IEEE 802.11n和IEEE 802.11ac标准中。
通过利用MIMO技术，WLAN系统能够在同样的频率带宽下提供更高的数据传输速率和更好的覆盖性能。
MIMO技术为无线网络用户提供了更快的网速和更稳定的网络连接。
2.移动通信系统MIMO技术也被广泛应用于移动通信系统中，例如4G LTE和5G网络。
移动通信系统中的MIMO技术可以显著提高系统的容量和覆盖范围，同时提供更稳定的信号质量。
MIMO技术能够帮助移动通信系统实现高速数据传输和更好的服务质量。
3.无线电广播和电视MIMO技术还可以应用于无线电广播和电视信号的传输中。
通过利用MIMO技术，广播和电视系统可以在同样的频谱资源下提供更多的频道和更好的信号覆盖。
简述mimo的工作模式MIMO的工作模式简述MIMO，即多输入多输出，是一种无线通信技术，通过同时使用多个天线进行数据传输和接收，以提高无线通信系统的性能。
MIMO技术在现代通信领域中得到了广泛的应用，不仅可以提高数据传输速率，还可以提高系统的可靠性和覆盖范围。
MIMO的工作模式可以简单地分为两个阶段：发送阶段和接收阶段。
在发送阶段，发送器通过多个天线同时发送多个独立的数据流。
这些数据流经过信道传输到接收器。
在接收阶段，接收器通过多个天线接收到经过信道传输的数据流，并对每个数据流进行解码和处理。
最后，接收器将解码后的数据流组合在一起，形成最终的数据输出。
MIMO的工作模式可以通过以下几个关键点来说明：1. 多个天线：MIMO系统的关键特点是使用多个天线进行数据传输和接收。
发送器和接收器都配备了多个天线，以利用空间的多样性来提高系统的性能。
2. 并行传输：在发送阶段，发送器通过多个天线同时发送多个独立的数据流。
这样可以提高数据传输速率，并充分利用信道的带宽。
3. 空间分集：MIMO系统利用多个天线之间的空间差异性来提高系统的可靠性。
即使在信道存在干扰或衰落的情况下，通过多个天线接收到的信号可以相互补偿，从而提高系统的抗干扰能力和信号质量。
4. 多路径传输：MIMO系统可以利用多个天线接收到的多个信号路径，从而提高系统的覆盖范围。
即使在信道存在阻塞或衰落的情况下，通过多个路径传输的信号可以相互补偿，从而提高系统的覆盖范围和可靠性。
总的来说，MIMO的工作模式通过同时使用多个天线进行数据传输和接收，充分利用空间的多样性和多路径传输的特点，以提高无线通信系统的性能。
这种技术在现代通信领域中得到了广泛的应用，并为无线通信带来了巨大的革命。
通过不断的技术创新和发展，MIMO技术在未来将会有更广泛的应用和更好的性能。
新一代通信系统中的多输入多输出技术使用指南随着信息技术的不断进步和发展，通信系统正逐渐向新一代演进。
多输入多输出（MIMO）技术作为其中的一项重要技术，被广泛应用于无线通信领域，以提高系统容量、提升抗干扰能力和提供更稳定的传输质量。
本文将为您提供一份新一代通信系统中MIMO技术的使用指南，以帮助您更好地理解和利用MIMO技术。
一、MIMO技术概述MIMO技术可以利用空间资源提高无线通信系统的性能。
传统的通信系统采用单输入单输出（SISO）架构，而MIMO技术则引入了多个天线，使得发送端和接收端能够同时传输和接收多个数据流。
通过多个天线之间的信号传输和接收，MIMO技术可以在有限的频谱资源下实现更高的容量和更好的传输质量。
二、MIMO技术的优势1. 增加系统容量：MIMO技术可以利用不同的天线发送多个数据流，从而显著提高系统的容量。
例如，2x2的MIMO系统可以使系统容量翻倍，4x4的MIMO系统更可以将容量提升到原来的16倍。
2. 提升传输质量：MIMO技术可以降低信道的误码率，提高信号的传输质量和可靠性。
通过利用多个天线传输冗余数据，MIMO技术能够有效地抵抗传输中的淡化、干扰和噪声。
3. 提高频谱效率：MIMO技术可以在有限的频谱资源下提供更高的数据传输速率。
通过将数据流划分到多个天线上进行并行传输，MIMO技术能够将数据传输速率提升到原来的几倍。
三、MIMO技术的实现方式1. 空分复用（Space Division Multiplexing，SDM）：SDM是MIMO技术最常见的实现方式之一。
在SDM中，发送端通过不同的天线同时发送多个数据流，而接收端使用不同的天线接收并解码这些数据流。
通过多个天线之间的空间分离，SDM实现了并行的数据传输，从而提高了系统的容量。
2. 空时编码（Space Time Coding，STC）：STC是MIMO技术中另一种常见的实现方式。
在STC中，发送端通过线性编码将多个数据流编码成一个复合信号，然后通过不同的天线同时发送这个复合信号。
描述mimo技术的三种应用模式MIMO (Multiple-Input Multiple-Output)技术是一种现代无线通信技术，可将多个天线组合在一起，实现多路径传输和空间多样性，从而提高了无线通信的带宽和可靠性。
MIMO技术具有多种应用模式，下面将介绍三种主要应用模式。
1.多流MIMO模式。
多流MIMO模式由一个发送天线和多个接收天线组成。
发送天线可以同时传输多个数据流，每个数据流都经过多个路径传输到接收天线。
接收天线可以将这些数据流通过信号处理技术进行合并，从而提高传输速率和频谱利用率。
多流MIMO模式常用于LTE（Long-Term Evolution）系统等宽带无线通信系统中，可实现高速数据传输和优化网络性能。
2.空时编码MIMO模式。
空时编码MIMO模式由两个或多个发送天线和两个或多个接收天线组成。
每个发送天线可以向接收天线传输独立的数据流，接收天线可以通过信号处理技术将这些数据流进行合并，并恢复原始数据。
空时编码MIMO模式的优点在于可提高通信的可靠性和鲁棒性，减少信号传输中的干扰和噪声等影响因素。
空时编码MIMO模式常用于WLAN（无线局域网）和WiFi （无线设备）系统中，可提高数据传输速率和网络性能。
3.天线分集MIMO模式。
天线分集MIMO模式通常由多个发送天线和一个接收天线组成。
每个发送天线可以向接收天线传输同一数据流的副本。
接收天线可以通过信号处理技术对这些副本进行合并，从而提高数据传输的可靠性和抗干扰能力。
天线分集MIMO模式的优点在于可减少信号传输中的误码率和丢失率，提高数据传输的稳定性和质量。
天线分集MIMO模式常用于卫星通信、移动通信以及广播电视等通信系统中，可增强通信信号的可靠性和覆盖范围。
mimo技术的三种模式介绍,mimo技术作用,mimo技术种类
一、MIMO定义MIMO即多入多出技术（MulTIple-Input MulTIple-Output）技术指在发射端和接收端分别使用多个发射天线和接收天线，使信号通过发射端与接收端的多个天线传送和接收，从而改善通信质量。
它能充分利用空间资源，通过多个天线实现多发多收，在不增加频谱资源和天线发射功率的情况下，可以成倍的提高系统信道容量，显示出明显的优势、被视为下一代移动通信的核心技术。
二、MIMO技术分类空分复用（spaTIal mulTIplexing）工作在MIMO天线配置下，能够在不增加带宽的条件下，相比SISO系统成倍地提升信息传输速率，从而极大地提高了频谱利用率。
在发射端，高速率的数据流被分割为多个较低速率的子数据流，不同的子数据流在不同的发射天线上在相同频段上发射出去。
如果发射端与接收端的天线阵列之间构成的空域子信道足够不同，即能够在时域和频域之外额外提供空域的维度，使得在不同发射天线上传送的信号之间能够相互区别，因此接收机能够区分出这些并行的子数据流，而不需付出额外的频率或者时间资源。
空间复用技术在高信噪比条件下能够极大提高信道容量，并且能够在开环，即发射端无法获得信道信息的条件下使用。
Foschini等人提出的贝尔实验室分层空时（BLAST）是典型的空间复用技术。
空间分集（spatial diversity）：利用发射或接收端的多根天线所提供的多重传输途径发送相同的资料，以增强资料的传输品质。
波束成型（beamforming）：借由多根天线产生一个具有指向性的波束，将能量集中在欲传输的方向，增加信号品质，并减少与其他用户间的干扰。
预编码（precoding）：预编码主要是通过改造信道的特性来实现性能的提升。
以上MIMO 相关技术并非相斥，而是可以相互配合应用的，如一个MIMO 系统即可以包含空分复用和分集的技术。
三、MIMO技术优点无线电发送的信号被反射时，会产生多份信号。
每份信号都是一个空间流。
使用单输入单输出（SISO）的系统一次只能发送或接收一个空间流。
MIMO允许多个天线同时发送和接收多个空间流，并能够区分发往或来自不同空间方位的信号。
MIMO。
