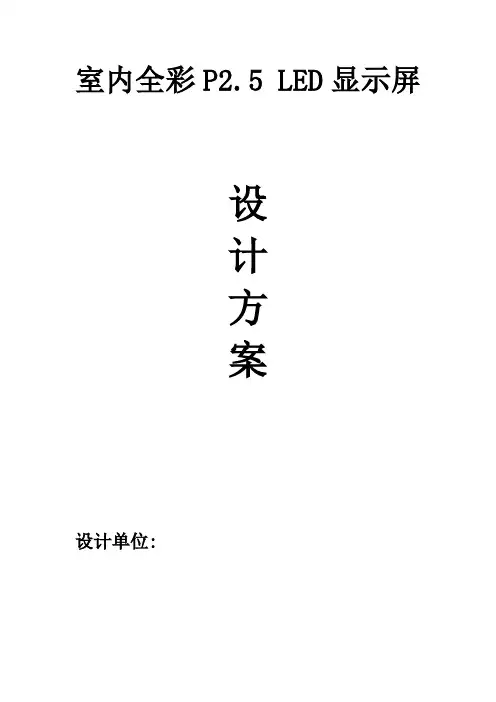

室内P2.5表贴全彩L E D显示屏系统设计方案及报价
目录
一、方案设计说明 (3)
二、系统介绍 (6)
A：LED显示屏屏体.................................................................. - 10 - B：显示屏控制系统.................................................................. - 11 - C：控制主机及网络系统与软件功能................................... - 11 -
三、硬件说明 (12)
四、软件说明 (13)
五、质量及可靠性保证 (14)
六、工程进度计划表 (15)
七、售后服务及技术支持 (15)
八、系统清单: (16)
一、方案设计说明
本方案采用室内P2.5高清全彩LED模组设计：
可达到4096级灰度，与计算机显示器逐点对应，同步传输。可显示各种公告信息、图文动画及视频文件，视频源可由电脑、录像机、摄像机、各种影碟机等设备提供或经过解调的电视信号。
屏体简要说明：
显示示意图:
显示屏安装示意图：
P2.5室内全彩LED显示屏参数：
二、系统介绍
公司视频屏软、硬件控制系统汲取了国内外技术精华，采用全新的设计思想，直接读取计算机数据，实时、动态地显示数据，它具有数据量大、控制灵活、显示内容丰富、色彩层次多、显示面积大等优点。
该系统采用先进的FPGA现场可编程门列技术、单线分时复用技术、PMM 脉宽调制灰度技术，技术先进、功能完善、结构合理、外型美观。
该系统方案设计合理，集成度高，安全性好。客观存在采用独立式模块结构，根据用户需要的规格拼装组成，便于安装、维护，操作简单。目前，系统广泛应用于工商、税务、邮政、电信、交通、证券、金融、医院、电力、市政等领域，为各部门的信息宣传提供了可靠有效的保障。
配置清单：
1.控制系统主要部件：
视频控制器V900 2台；
⏹视频处理器VS1 1台（带SDI接口，可接入高速摄像机用于直
播）；
⏹接收卡MRV330 162张；
2.其他主要部件：
⏹P2.5单元板；
3.以下所有视图均为正视图，即人面对显示屏正面，人与灯同侧；
4.本项目信息
1个2304*1152显示屏像素点的P2.5显示屏。具体带载详见附图。
控制系统架构：
图1
注：
1、该屏使用一台专业视频处理器VS1，两台视频控制器V900,第一台V900带
载1152*1152，第二台V900带载1152*1152，具体带载如下图；
2、全屏共3行18列箱体，使用MRV330进行带载，第一行前18个箱体每张
接收卡带载128×192，下面三行前18个箱体每张接收卡带载128×192，总计108张MRV330接收卡；
网线带载如下：
带载方案
1、P2.5屏体使用2台V900，1台VS1（带SDI），108张诺瓦接收卡
MRV330带载；
2、此方案显示屏为P2.5建议单张接收卡带载为128*192（像素点）；
3、布线时注意单网口带载不超过65万像素。
4、六类网线传输距离100米，超出需要光电转换器。
由以上结构框图可见，LED显示屏系统由以下几个部分组成：
整个系统以计算机为控制和处理中心，采用目前最先进的计算机软件和硬件技术，融合多媒体技术、三维动画回放技术、局部窗口视频叠加技术，配合自行研制高速采样传送电路，具有扫描速度高、刷新速度快、灰度层次多、亮度均匀功耗低等优点。使系统能方便显示各种图文信息，扫描仪可将各种图片、手稿等输入，视频图像由多媒体卡采集，并且电脑可进一步创作，录像、电视可直接播映，使屏体显示更为丰富多彩。
A：LED显示屏屏体
公司LED显示屏屏体完全采用模块化结构
整屏由许多结构相同的小单元组成，每个小单元电路结构完全相同，均由进口的发光模块和世界知名品牌集成电路经过精心加工而成。模块化结构还具有屏体安装拆卸方便等优点，当客户有搬迁、改装需求时，可方便改造。模块化结构还具有散热性能好、电路简单、省电、可靠性高、方便维护、维护费用低、防潮、防静电等优点。
B：显示屏控制系统
公司LED显示屏整个控制系统从功能上可分为信号混合、数据采样、数据传输、扫描控制、显示驱动五个部分；
1、信号混合以多媒体卡为核心，在播放软件的控制下，将外接的来自视频切换矩阵（可接VCD/DVD/录像机／摄像机／字幕特技机等）的高清晰度视频信号数字化后通过色键选择与播放软件输出在显示卡上的数字信号进行叠加，叠加后的数字信号和控制信号（点时钟、行场同步等）通过专用的特征输出口输出。
2、数据采样采用大规模FPGA芯片，以FIFO方式将来自多媒体卡特征输出口的数据进行采集、缓冲，由主控程序根据需要将控制指令通过系统总线传达到控制芯片，对数据进行相应的变换（伽马矫正、色度／亮度／对比度调整、同步区域裁剪／锁定／黑屏控制等）通过数据传输卡发送到远端的屏体扫描控制电路。
3、数据传送均采用差动传输方式，对低于100MHZ数百米内的信号传输，可采用目前新型的LVDS驱动／接收器件，它具有低摆率、低电磁辐射、高抗干扰的电流型的传输特性，对上千米的远程传输，可通过光端机调制后通过光纤传输。
4、扫描控制电路处于屏体后，它将接收到的数据进行转储，存入自带的显示缓存中，同时通过存储切换机制，将后备显示缓存中的内容连续读出转换成屏体驱动芯片的数据／控制格式传给驱动电路。
5、显示驱动是整个显示屏系统中最重要、最庞杂的部分，
C：控制主机及网络系统与软件功能
从技术等级上讲，LED显示屏系统是一个可以集计算机网络技术、多媒体视频控制技术和超大规模集成电路综合应用于一体的大型电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据接口和视频接口。
计算机网络技术的使用使显示屏的制作、处理、存储和传输更加安全、迅速、可靠。
