室内LED显示屏配置清单资料

尺寸
（W×H）160*160
点间距
（mm） 2.5 I C SMIQE
灯珠芯片Q2.5-E 重量（kg/个）407 kg/个说明技术指标参数
1、技术参数1）最佳视距：≥ 2.5
2）最佳视角：水平 120 度，垂直 120 度
3）环境温度：存贮 - 20 ℃～ + 40 ℃，工作 - 20 ℃～ + 40 ℃4）相对湿度： 10 %～ 90 %RH
2、规格参数1）成品尺寸:L7320*H1720*D350mm=12.59平方
2)可视尺寸:L7200mm*H1600mm=11.52平方
3)分辨率:2880点*640点=1843200点
4)排列组成:L45*H10=450 PCS
5)屏体总重量:407KG
3、供电参数1）工作电压：AC220V±10％，50Hz（三相五线制6 m2）2）屏体平均功耗：280W/m2
3）屏体最大功耗： 9000W
4）屏体最大功耗： 41A
4、控制系统1）控制主机：联想开天主机或同档次计算机以上2）操作系统：WIN XP/ 7/ 8/10
3）控制方式：同步控制
5）编辑卡：PCTV卡
5、主要技术参数1）驱动器件：采用LED专用驱动器件
2）驱动方式： 1/32 扫， SMI2038S 驱动
3）换帧频率：≥ 120 帧/秒
4）刷新频率：≥ 1680 帧/秒（保证画面在摄象机录像时候无抖动）5）灰度 /颜色：红绿蓝各1024级，可显示16.7M颜色。

LED室内表贴全彩显示屏主要技术参数黑金刚P6.67户内超薄箱体图片：箱体内部细节：模组参数：屏体参数：LED室外显示屏主要技术参数PH10户外全彩显示屏PH10户外全彩屏每平方米10000点，像素点间距为10mm采用2红、1绿、1蓝三色高亮日本发光二极管子，每种管各256级灰度构成了16,777,216种颜色；可显示白平衡和16,777,216种颜色，亮度高距屏500m处，阳光直射幕表面的条件下，显示内容仍可清晰可见；且能实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

室外LED显示屏led显示屏P12户外全彩模组及技术参数点击数：1511产品概述相关产品显示文字长4个，高2个灰度级数据8位256级，数据扩展到12位、实现4096级(全彩) 显示色彩数据16777216色，扩展到40963种颜色(全彩)无故障时间≥50000小时可视角水平160°、垂直120°连续显示≥24小时显示寿命≥10万小时屏体重量≤35㎏/㎡驱动方式数字扫描接收卡扫描频率≥300HZ发送卡采集频率≥60HZ亮度自动调节8级（不影响灰度）对比度/亮度/色溫手动调节256级工作环境温度-20℃～+60℃工作环境湿度0～90% RH操作系统DOS/中文Windows9x/Me/2000/NT/XP文字输入多种中、英文字体信息输入键盘/鼠标/彩色扫描仪/数码相机等视频输入电视/录像机/VCD/DVD/摄像机等信息编辑可对文字、图像及画面编辑，修改艺术加工动画效果移动、滚屏、旋转、放大、缩小等功能图文编辑计算机信号与视频信号可同步叠加三维动画支持现有二维、三维动画制作软件控制平台专用控制软件，中文界面，可控制播放、编辑监视方式同步显示（指计算机显示器和LED显示屏）时钟功能显示年、月、日及当前时间等。

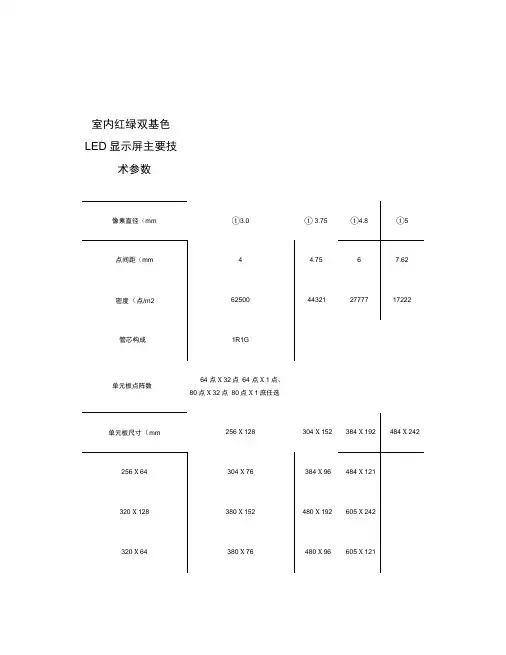

室内红绿双基色LED显示屏主要技术参数像素直径（mm ①3.0 ① 3.75 ①4.8 ①5点间距（mm 4 4.75 6 7.62密度（点/m2 62500 44321 27777 17222管芯构成1R1G单元板点阵数64 点X 32点64 点X 1点、80点X 32点80点X 1庶任选单元板尺寸（mm 256 X 128 304 X 152 384 X 192 484 X 242 256 X 64 304 X 76 384 X 96 484 X 121320 X 128 380 X 152 480 X 192 605 X 242320 X 64 380 X 76 480 X 96 605 X 121重量（kg/m2 < 18 < 20最佳视距（m 5〜15 8〜25视角水平120 ° 140 °环境温度存贮-40 °C〜85 工作20 C 〜50 C厚度屏体厚度8 cm〜10cm最大功耗（/m2 560 w 400 w 250 w 160 w控制方式同步控制/异步控制视面积与需求可选驱动器件HC595驱动方式1/16 扫描或1/8扫描可选刷新频率（Hz > 160( Hz帧频（帧/秒> 60(帧秒工作电压AC220V ± 10%同步控制可实现256级灰度/灰度/颜色65536种颜色平均无故障时间> 50,000 小时寿命> 100,000 小时杂点率V 0.0001WIN98、WIN2000、WINXP操作系统等操控软件LED演播室v 8.0室内单红色LED显示屏主要技术参数像素直径（mm ①3.0 ① 3.75 ①4.8 ①5 点间距（mm 4 4.75 6 7.62操控软件LED演播室v 8.0户内全彩色LED显示屏主要技术参数三分立表亚表贴项目分类三合一表贴贴PH6 PH7.62 PH10 PH6 PH7.62 PH6 PH7.62 点间距mm 6 7.62 10 6 7.62 6 7.62操控软件LED演播室v 8.0密度（点/m2 27777 17222 10000 27777 17222 27777 17222像素构成单元板点阵数单元板尺寸（mm 重量（kg/m2最佳视距（m视角环境温度屏体厚度最大功耗控制方式驱动器件1R1PG1B64点X 32点64点X 16点384 X 192384 X 96< 30kg/m25〜25水平120 °160 °存贮-40 °C〜85 °C,工作-20 C〜50 C10cm ~ 20cm 取决于显示屏箱体结构800w同步控制恒流5026500w 450w 800w 500w 800w 500w驱动方式1/4扫描或1/8扫描刷新频率（Hz > 400( Hz帧频（帧/秒> 60(恸工作电压AC220V ±10%灰度/颜色4096级灰度显示16.7M种颜色平均无故障时间> 50,000 小时寿命> 100,000 小时杂点率V 0.0001操作系统WIN98 、WIN2000、WINXP等操控软件LED演播室v 8.0室外单红色LED显示屏主要技术厚度箱体厚度15cm —25cm 屏体厚度操控软件LED演播室v 8.0保护技术防水、防尘、防腐、防静电，同时具有过流、短路、过压、欠压保护功能最佳视距（m8〜60 10 〜80 14 〜110 18 〜140 视角水平90 °120。

LED显示屏详细技术参数及资质要求
二、资质要求：
1、为保证产品的稳定和售后维护问题，要求显示屏屏体、控制系统、视频处理器为同一制造商的产品。

（提供相关产品的CCC证书或软件著作权证书复印件，加盖制造商公章）
2、投标人所投LED产品为环保产品，LED屏需要具有中国节能产品认证证书。

（提供复印件，加盖制造商公章）
3、投标人所投LED产品通过UL-94V0级防火阻燃测试。

（提供复印件，加盖制造商公章）
4、LED屏制造商需通过ISO14001环境认证、ISO9001认证及国家高新技术企业证书。

（提供复印件，加盖制造商公章）
5、投标人所投LED屏须提供售后服务承诺等相关证明文件。

（提供复印件，加盖制造商公章）。

P3室内全彩LED显示屏规格书P3室内全彩LED显示屏特点：1）、系统设计先进合理，显示效果清晰稳定，安装维护方便。

2)、全天候工作：色彩逼真、刷新频率高、防静电、散热效果好、性价比高。

3)、显示方式：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等多种方式。

4)、使用节目编辑播放软件，可通过、鼠标编辑、增加、删除和修改文字、图形、图像等信息。

编排的内容存于控制卡，信息播放按节目表自动循环显示。

5)、发光亮度强：发光强度强，并且亮度可调。

6)、视角度好：在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合。

7)、效果好：采用非线性逐点校正技术，文字更清晰、层次感更强；8)、可靠性强：采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高；9)、显示模式多样化：支持多种显示模式；10)、操作方便：电脑编辑内容发送到系统控制卡，就可显示编辑的内容，系统操作十分方便。

11)、适用范围：商场、企业、学校、舞台、银行、证券、公安、交通、工商、电力、海关、医院、公园、机场、车站、体育场馆等领域室内显示。

P3全彩显示屏技术参数LED屏体波长控制在2.5nm 之内，屏体亮度≥ 1800cd/㎡硬件配置具体特点:（1）、灯管的选用目前国际国内市场上LED灯品种繁多，随着国内芯片技术和封装技术的提高。

如今在世界上著名的有日亚，美国CREE、美国AXT以及台湾光磊、晶元，杭州士兰，三安灯芯等，国内品牌三安，杭州士兰等以其稳定的性能、长寿命低衰减先进的技术在国内广大的显示屏幕生产厂家及最终用户中得到了一致好评，享有极高声誉。

同时他的价格低，性价比高。

我公司P3采用SMD2121黑灯设计，无需面罩，颜色更均匀,高密度像素使画质更清晰视角更宽。

（2）、台湾聚积恒流驱动IC的选用台湾聚积是目前显示屏领域应用最广泛的恒流驱动芯片。

同时它的性能稳定、输出电流通道宽、输出电流值不受负载端电压影响、输出电流值精确度高等特点得到显示屏领域的认可。

LED显示屏配件与参数显示屏控制卡注意：异步模式需要自备SD卡注意：异步模式需要自备SD卡注意：异步模式需要自备SD卡1、一卡多用：既可实时同步显示控制，也可进行异步脱机显示控制，是国内首个彻底解决同步与异步显示无缝切换的LED控制系统。

2、基于TCP/IP网络协议传输，支持最新WiFi无线传输视频技术，实现无线同步实时显示或远程数据上传和创新的脱机点播。

3、多兼容性接口，广泛支持主流接口。

4、具有智搜功能，能快速查找和设置网络中的LED显示屏。

全软件设置，包括连接线的排序都可通过软件进行设置。

使用快速设置IP功能可以减少IP管理的烦琐。

5、不需专用视频控制电脑和视频发送卡，任何一台具备TCP/IP网络接口的电脑都可以进行实时显示或远程数据上传，并支持断点续传。

6、实现真正的后台播放功能，前台的任何操作都不会影响LED显示屏的正常显示，并具有全屏监视功能。

7、独具一格的“快捷配”。

快速设置屏幕参数，通过系统的搜索，再配合简单的数字输入即可将多样化的屏幕走线配置完成。

8、同一个软件和硬件便可实现显示屏、灯光模式或条屏模式的自由选择。

单价：560元双色控制卡：LED显示屏BX-4M 4代网口控制卡花样跑边效果丰富产品状态四代最新主流产品，2010年8月投放市场，批量现货供应产品优势超高性价比, 支持较大面积LED显示屏支持网口连接板载100M网络接口，MAC绑定机制，无需IP设置，自动识别，自动连接网络通讯支持单机直连/以太网连接/跨Internet连接支持PC软件和底层软件在线升级，大大节省系统开发和维护升级费用应用领域基本满足各种复杂应用需求适用于GPRS无线通讯的集群信息发布系统控制点数单色96K点：3200*16 2400*32 2048*48 1536*641280*80 1024*96 896*112 768*128704*144 640*160 576*176 512*192480*208 448*224 416*240 384*256双色64K点：2560*16 2048*32 1344*48 1024*64896*80 768*96 640*112 512*128存储容量 2MByte适配范围各种规格的1/16、1/8、1/4、1/2扫描和静态的单色/双基色LED显示屏软件功能系统集群管理/多节目编辑/多区域显示/多种语言版本节目类型普通节目/全局节目/实时节目/共享节目/自适应节目节目数量支持128个节目，每个节目划分为32个区域区域类型图文/字幕/动画/字库/时间/农历/计时/模拟表盘/温度/温湿度/噪声边框显示最先进的炫彩魔幻图形边框时钟显示模拟表盘/中英文时钟/正负计时 (均支持多组显示)通讯方式 100M网口/USB接口/RS232/RS485/GPRS/RF无线通讯显示接口 50PIN标准接口传感器支持温度/湿度/噪声亮度调节 16级亮度，支持手动调节和分时调节远程开关支持软件强制开关机和定时开关机工作电压 5V （范围4.5V～6V，注意：USB接口正常工作电压须≥5V）最大功率≤1.2W环境温度 -30℃～70℃二次开发提供完整功能的DLL动态库配套软件 LedshowTW2011图文编辑软件用户手册《四代多区域LED图文控制器用户手册》《LedshowTW2011图文编辑软件用户手册》显示适配卡 HUB256-T8 HUB128-T8 HUB256-T12 HUB128-T12HUB64-T12串口线连接方法：直通单价：155元单色控制卡：仰邦科技LED显示屏BX-4U0 4代U盘控制卡动画文字效果丰富产品状态四代最新主流产品，2011年6月投放市场，批量现货供应产品优势控制面积灵活，显示功能丰富，性价比超高纯U盘屏控制器，无需串口设置，操作更加简洁屏参设置/扫描配置/节目更新，您只需插上U盘，即可自动完成时间校正/亮度调整/定时开关，您只需插上U盘，即可轻松搞定支持底层软件U盘升级，大大节省系统开发和维护升级费用宽电压工作，纯正BX四代血统，工艺精良，品质稳定应用领域小面积LED显示屏，各种LED集群显示系统控制点数单色16K点：1024×16 512×32 320×48 256×64双色8K点：512×16 256×32 160×48 128×64存储容量 2MByte适配范围各种小面积的1/16、1/8、1/4、1/2扫描和静态的单色/双基色LED屏软件功能系统集群管理/多节目编辑/多区域显示/多种语言版本节目类型普通节目/共享节目节目数量支持128个节目，每个节目划分为8个区域区域类型图文/字幕/动画/时间/农历/计时/温度边框显示最先进的炫彩魔幻图形边框时钟显示模拟表盘/中英文时钟/正负计时 (均支持多组显示)通讯方式 U盘下载显示接口 2组T8和4组T12接口传感器支持温度亮度调节 16级亮度，支持手动调节和分时调节远程开关支持定时开关机工作电压 5V （范围4.5V～6V）最大功率≤1W环境温度 -30℃～70℃二次开发提供完整功能的DLL动态库配套软件 LedshowTW2011图文编辑软件用户手册《四代多区域LED图文控制器用户手册》《LedshowTW2011图文编辑软件用户手册》单价：110元全彩单元板：户外：LED显示屏室内全彩表贴三合一P10全彩单元板高亮表贴3528封装技术指标参数1、模组PCB板：双层模组尺寸: 宽320mm×高160mm物理点间距：10mm物理密度：10000点/m2发光点颜色：RGB 3和1灯体：3528单像素亮度：R:773mcd, G:1607mcd, B:392mcd模组分辨率：宽32点×高16点模组重量：0.4kg工作电压：DC5V包装纸箱尺寸：605mm*365mm*553mm包装数量：30个纸箱重量：13kgs(含模组)2.箱体箱体尺寸：宽1280mm×高960mm×厚150mm单箱体模组数：24个单箱体供电方式：5V/60A×2只散热方式：强制对流风扇4只箱体总重量：60kgs箱体分辨率：宽128点×高96点最佳视距：10～40m视角：水平130度，垂直140度环境温度：存贮 -35℃ ～+85℃工作 -20℃ ～+65℃相对湿度：≤90～95%屏体厚度：17cm包装箱体尺寸：长1340mm×宽430mm ×高1120mm 包装数量：2个包装箱重量：150kg3、供电工作电压：220V±10％平均功耗： 450～600W/m2电流: ≤13mA(单扫)4、控制系统控制主机：P4或以上操作系统：WIN 98/ 2000/ NT/XP控制方式：同步控制5、主要技术参数1）驱动器件：采用LED专用恒流驱动器件2）驱动方式：1/8扫驱动3）刷新频率：≥120帧/秒4）灰度/颜色：RGB各256级，可显示16.7M颜色4）白平衡亮度：≥2800cd/m25）亮度调节方式：软件调节255级可调6）视频信号：PAL/NTSC7）控制系统采用： DVI显卡＋全彩控制卡8）平均无故障时间：≥9000小时9）半衰期寿命：≥7万小时10）平整度：任意相邻像素间≤0.3mm；模块拼接间隙<1.5mm ；11）计算机显示模式：800×600;1024×76812）有效通讯距离：不低于100m（正品标准网线传输）6、软件灵星雨等同步系统 LED通用播放软件单价：265元室内：LED显示屏室内单元板全彩三基色表贴P10 8扫高亮3年保品名:室内P10全彩标贴8扫单元板颜色：三基色全部配件：单元板【一块】 4PIN电源线【一根】 16PIN数据排线【一根】多层玻纤板制作高亮度 8扫单板为16*32公分标准！后面芯片全贴片设计可配合各种控制卡使用灯珠：表贴功率：20瓦寿命：8万小时模组尺寸: 160*320mm物理点间距：10mm物理密度：10000点/m2发光点颜色： 1R1G1B灯体：（R G B）模组分辨率：宽32点×高16点模组最大功耗：16.5w模组重量：0.30kg包装纸箱尺寸：630mm*275mm*295mm包装数量：40个纸箱总重量：13kg箱体尺寸：宽mm×高mm×厚mm单箱体模组数：个单箱体供电方式：只散热方式：只箱体总重量：kg箱体分辨率：宽点×高点最佳视距：8～40m最佳视角：水平110度，垂直90度环境温度：存贮 -35℃～ +85℃工作 -20℃～ +65℃相对湿度：≤90～95%屏体厚度：17cm单价：265元双色单元板：室内：LED显示屏室内P4.75双色户内单元板模组 F3.75双基色红绿混黄色品名: 室内F3.75全部配件：单元板【一块】 16PIN数据排线【一根】颜色：双色红绿电压：5伏峰值电流：4.2安接口：标准08接口 16扫双层玻纤板制作单模组尺寸：152MM*304MM单模组灯点数：32*64驱动芯片：595驱动方式：恒流驱动驱动电压：5伏灯珠：圆型峰值功率：20瓦寿命：8万小时★ 主要技术参数基色RG（红、绿双基色） P4.75 像素直径〔mm〕 3.75像素间距〔mm〕 4.75像素组成 1R1G单元面板点数64×32单元面板尺寸〔mm〕304×152（）单元面板重量〔g〕 800像素密度〔点/m2〕 43000峰值功耗〔W/m2〕 700平均功耗〔W/m2〕 300可视角度150°单价：198元单色单元板：全户外：LED显示屏全户外P10单元板亮度高发光均匀性价比高颜色：单红全部配件：单元板【一块】 4PIN电源线【一根】 16PIN数据排线【一根】三安芯片8M高亮输入电压：5伏峰值电流：4A峰值亮度：》1800MCD峰值功率：《20瓦扫描方式：1/4走线方式：蛇形8点每驱16行下折3次接口方式：12通用接口(十二)2 A B C S L R G D 161 O N N N N N N N 15密封方式：灌胶密封每平方密度：10000点每平方模组数：19.5块单价：85元半户外；强力巨彩半户外P10 单元板正品强力品名:高品质半户外单元板绝对一年质保强力单元板的品质有目共睹。

室内全彩LED显示屏参数设计和配套设计单位：河南顺兴丰烁电子技术有限公司LED全彩显示屏配套设备LED显示屏主要技术参数1.12、LED显示屏系统配置：●显示屏体；●控制计算机；●软件系统；●结构框架及外包饰；●主控系统；●散热设备和辅件；●供电及电源系统●通讯控制线缆；●音视频附属设备3、LED显示屏系统要求：3.1显示系统的设计制造质量可靠技术先进成熟，符合行业规范和技术发展潮流。

系统采用VGA同步技术，大屏内容与CRT、视频同步显示。

3.2可显示中、英文文字、图形、动画、视频图像。

3.3输入工具计算机键盘、鼠标、扫描仪等及视频直接接通。

3.4系统的视、音频接口和对视、音频内部处理满足专业电视广播规范，显示屏能够结合广播电视信号的特点，对电视播出信号提供逼真、完整、高质量的LED显示。

3.5屏幕图像分辨率和清晰度高，屏幕画面清晰不闪烁。

显示屏亮度均匀，具有良好的色平衡，图像空间色彩自然。

全彩屏每基色颜色处理4096级灰度，图像色彩柔和逼真、灰度丰富、层次感和立体感强。

3.6显示内容可通过键盘等手段实时进行编辑，即编即显，或依照时间节目程序自动变动。

3.7系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作24小时以上。

3.8显示系统满足防腐蚀、耐高温、防静电、防火阻燃、抗震的要求，并进行相应的防护处理；电气运行时有短路、断路、过流、过压、欠压以及漏电保护。

当系统发生严重错误时能自动关闭报警，保证系统运行时的安全性和可靠性。

3.9成熟的显示系统软件，全中文界面，操作简单。

3.10简便灵活的网络远程控制、专用显示系统控制软件，功能强大、简洁，操作简便灵活；统实现中央控制和远程监控功能。

3.11节目制作播放控制软件功能强大，使用方便，简单易学，支持多种文件格式：txt、bmp、jpg、gif等，支持媒体文件：A VI、SWF、VCD、DVD、MPEG 等，支持外接视频输入，支持实时时间显示。

3.12远程控制操作，无须借助任何第三方软件实现远程网络控制或操作，监控显示内容，并可根据用户需要自主设置，优先级控制或操作。
