室内给排水施工图识读

第3章给排水施工图识读实例本章以某大厦综合楼给排水施工图纸为实例，讲讲如何进行给排水施工图的识读。

施工图识读时分三步，先是对全部图纸依次浏览一遍，有总体认识，然后以系统图为主线，对照平面图详细识读，并记录识读中发现的问题；最后统一汇总，观察各系统的管道、器具设备位置、标高是否合适，与其他专业有无冲突等，并形成图纸学审记录。

3.1 某大厦综合楼给排水施工图纸识读某大厦综合楼给排水施工图纸，计16张，见附录一，主要有：1．水施1：给排水设施施工说明图纸目录2．水施2：主要设备、材料、设施表图例3．水施3：地下停车场给排水平面图4．水施4：一层给排水平面图雨水系统图5．水施5：二层给排水平面图二层消防平面图6．水施6：三层给排水平面图7．水施7：四至十二层给排水平面图8．水施8：十三至十四层给排水平面图9．水施9：屋面排水平面图10．水施10：给水系统图11．水施11：消防系统图自喷流程图12．水施12：排水系统图13．水施13：消防泵房设计14．水施14：地下停车场自喷平面图15．水施15：一层自喷平面图16．水施16：二层自喷平面图三至十四层自喷平面图以下按图纸目录顺序进行识读举例。

3.1.1 水施1 给排水设施施工说明图纸目录1．本图主要内容为图纸目录及室内给排水工程设计说明。

2．先看图纸目录，主要了解本套给排水施工图主要内容及图纸构成：3．设计说明共十一条，分述如下：（1）第一条为工程概况，对本工程的层数、建筑面积、建筑高度、主要用途进行说明；（2）第二条为设计依据，说明本图纸是根据建设单位对建筑的功能要求、建筑专业提供的条件图、《建筑给水排水设计规范》、《全国民用建筑工程设计技术措施-给水排水》、《建筑建筑给排水识图排水聚丙烯管道工程技术规范》、《高层民用建筑设计防火规范》、《建筑灭火器配置设计规范》、《自动喷水灭火系统设计规范》及其他与本工程有关的设计规范及规程进行设计，要注意规范、规程应采用最新的有效版本。

给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。

对这些图纸进行识读，需要具备一定的技术知识和经验。

下面将从几个方面介绍排水工程施工图的识读方法。

一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。

了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。

2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。

3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。

施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。

二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。

施工单位需要根据这些信息确定施工方法和工艺。

2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。

3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。

三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。

2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。

通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

给排水施工图识读第一节建筑给水系统一、建筑给水系统的分类建筑给水系统是供应建筑内部和小区范围内的生活用水、生产用水和消防用水的系统，它包括建筑内部给水与小区给水系统。

而建筑内部的给水系统是将城镇给水管网或自备水源给水管网的水引人室内，经配水管送至生活、生产和消防用水设备，并满足各用水点对水量、水压和水质要求的冷水供应系统。

它与小区给水系统是以给水引入管上的阀门井或水表井为界。

建筑内部给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统。

（1）生活给水系统生活给水系统是为住宅、公共建筑和工业企业内人员提供饮水和生活用水（淋浴、洗涤及冲厕、洗地等用水)的供水系统。

生活给水系统又可以分为单一给水系统和分质给水系统。

单一给水系统其水质必须符合现行国家规定的《生活饮用水卫生标准》，该水的水质必须确保居民终生饮用安全。

分质给水系统按照不同的水质标准分为符合《饮用净水水质标准》的直接饮用水系统，符合《生活饮用水卫生标准》的生活用水系统，符合《生活杂用水水质标准》的杂用水系统(中水系统)。

（2）生产给水系统指工业建筑或公共建筑在生产过程中使用的给水系统，供给生产设备冷却，原料和产品的洗涤，以及各类产品制造过程中所需的生产用水或生产原料。

生产用水对水质、水量、水压及可靠性等方面的要求应按生产工艺设计要求确定。

生产给水系统又可分为直流水系统、循环给水系统、复用水给水系统。

生产给水系统应优先设置循环或重复利用给水系统，并应利用其余压。

（3）消防给水系统消防给水系统是供给以水灭火的各类消防设备用水的供水系统。

根据《建筑设计防火规范》的规定，对某些多层或高层民用建筑、大型公共建筑、某些生产车间和库房等，必须设置消防给水系统。

消防用水对水质要求不高，但必须按照《建筑设计防火规范》保证供给足够的水量和水压。

上述三种基本给水系统，根据建筑情况、对供水的要求以及室外给水管网条件等，经过技术经济比较，可以分别设置独立的给水系统，也可以设置设置两种或三种合并的共用系统。

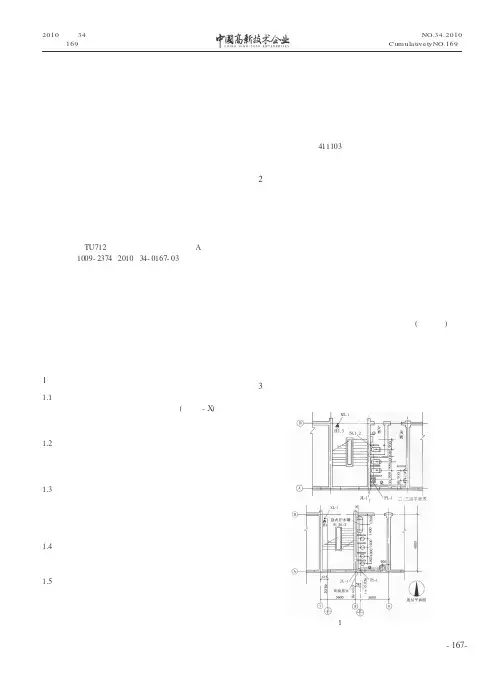

62010年第34期（总第169期）NO.34.2010（C um ula tive tyNO.169）摘要：快速、准确地识读室内给排水施工图是建筑业从业人员的一项十分重要的基本功，文章通过一个实例说明室内给排水施工图包含的内容，识读的方法和步骤，只要掌握了正确的识图思路，对任何复杂的室内给排水施工图，便不难快速读懂图中所传递的信息。

关键词：室内给排水施工图；平面图；系统图中图分类号：TU712 文献标识码：A 文章编号：1009-2374（2010）34-0167-03随着我国经济建设的飞速发展和我国建筑业走向国际市场，建筑业已经成为当今最具活力的一个行业，建筑工程的规模日益扩大，建筑业从业人数不断增加。

施工图如同工程的语言，是施工的依据，及编制施工图预算的基础，对于建筑工程技术人员来说，如何快速、准确地识读施工图，是一项十分重要的基本功，也是提高自己技术能力和技术水平的必由之路。

本文将通过一个实例说明室内给排水施工图包含的内容，识读的方法和步骤。

1　室内给排水施工图包含的内容1.1　图纸目录图纸目录是将全部施工图按其编号(设施-X )、图名、顺序填入图纸目录表格，同时在表头上标明建设单位、工程项目、分部工程名称、设计日期等，装订于封面。

1.2　给排水总说明及主要材料设备表总说明包括设计依据、工程概况、设计范围及内容、管道材质、接口方式及保温做法。

材料设备表中列明材料类别、规格、数量，设备品种、规格和主要尺寸。

1.3　给排水平面图给排水平面图应表示出卫生设备和器具的类型及位置；给排水管道平面位置，给排水管道应包括立管、干管、支管，要注出管径，底层给水排水平面图中还有给水引入管和废污水排出管；通常将图例和施工说明都附在底层给水排水平面图中。

1.4　给排水系统图给排水系统图应表示出管道的空间布置情况，各管段的管径、坡度、标高、以及附件在管道上的位置。

1.5　详图详图就是用来将工程中的某一个关键部位，或某一连接较复杂，在小比例的平面及系统图中无法更清楚地表达的部位，单独编号绘出的图形，给排水施工图通常利用标准图集中选用的图作为详图。

0 1、图纸中的生活给水管用——J——表示。

热水给水管用——RJ——表示。

热水回水管用——RH——表示。

2、洗衣机，图样如图。

洗衣机一般放在阳台，或厕所3、污水井：W1、W2……或W1-1、W1-2……【网上抄】靠谱否？XHS:消火栓；JS：给水；DXH-S5；低区消火栓环管S代表种管道，比如WS（污水管），X表示消防之类的给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。

排水管道-W,表示污水。

也有-F，就是废水。

很少见有用-P表示的。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP.雨水管道-Y.采暖管道-R，一般实线表示供水管，虚线表示回水管。

压力排水-PY.冷凝水管道-N。

管道立管-L.另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。

ZP：自动喷淋管道从上图可看出为什么图纸在水管拐弯的直角处，用短斜线切掉直角来表示。

技术岗、管理岗建筑行业的技术工人岗位有: 木工、架子工、水暖工、建筑电工、模板工、钢筋工、油漆工、抹灰工、混凝土工、砌筑工、防水工、塔吊司机、工地翻斗车司机、砼泵车司机、汽车司机、吊车司机、打桩机司机、起重工、钳工、气焊工、电焊工、锅炉工、测量工等技术工人岗位。

室内给水系统室内给水系统一般由引入管、水表、管道系统、配水装置和给水附件等部分组成。

3、管道系统：由干管、立管和支管等组成。

4、配水装置：如各类配水龙头和配水阀等。

5、给水附件：管道系统中调节和控制水量的各类阀门。

室内给水系统的给水方式给水方式一般有：①室外给水管网直接供水。

如果室外给水管网能保证最不利点的卫生器具和用水设备连续工作所需要的水压和水量，可直接用作室内生活或生产给水系统的水源。

②高位水箱供水。

如果室外给水管网中的水压周期性地不足，可采用这种方式。

③由加压水泵和高位水箱供水。

如果室外给水管网的水压经常不足而用水量又很不均匀，必须用水泵加压，并由水箱调节储存。

建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。

图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。

建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。

其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。

1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。

通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。

2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。

给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。

3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。

通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。

4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。

因此要熟悉常用的图例,以便于流畅地识读图纸。

5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。

室内给排水施工图识读室内给水排水施工图主要包括给水排水平面图、系统轴测图和详图等。

室内给水排水平面图（1）室内给水平面图的内容室内给水排水平面图是表明给水排水管道及设备的平面布置的图纸，主要包括内容见表4-9。

表4-9室内给水排水平面图包括内容（2）室内给水排水平面图的绘制①平面图的数量和范围。

多层房屋的管道平面图原则上应分层绘制，管道系统布置相同的楼层平面可以绘制一个平面图。

特别提醒底层平面图仍应单独画出。

底层管道平面图应画出整幢房屋的建筑平面图，其余各层可仅画布置有管道的局部平面图。

②房屋平面图。

室内给水排水面图是在建筑平面图的基础上表明给水排水有关内容的图纸，因此该图中的建筑轮廓线应与建筑平面图一致。

但该图中的房屋平面图不是用于土建施工，而仅作为管道系统及设备的水平布局和定位的基准。

因此，仅需抄绘房屋的墙身、柱、门窗洞、楼梯、台阶等主要构配件，至于房屋细部、门扇、门窗代号等均略去。

可采用与建筑平面图相同的比例，如显示不清可放大比例。

图线采用细线绘制（0.35b）。

底层平面图要画全轴线，楼层平面图可仅画边界轴线。

③卫生器具平面图。

卫生器具中的洗脸盆、大便器、小便器等都是工业产品，不必详细表示，可按规定图例画出；而盥洗台、大便槽、小便槽等是在现场砌筑的，其详图由建筑专业绘制，在管道平面图中仅需画出其主要轮廓。

卫生器具的图线采用中实线（0.5b）绘制。

④管道平面图。

管道平面图是用水平剖切平面剖切后的水平投影，然而各种管道不论在楼面（地面）之上或之下，都不考虑其可见性。

亦即每层平面图中的管道均以连接该层卫生设备的管路为准，而不是以楼地面为分界。

如属本层使用但安装在下层空间的重力管道，均绘于本层平面图上。

一般将给水系统和排水系统绘制于同一平面图上，这对于设计和施工以及对于识读都比较方便。

在底层管道平面图中，各种管道要按照系统编号。

系统的划分视具体情况而异，一般给水管道以每一引入管为一个系统；排水管道以每一排出管为一排水系统。
