西安高新唐南中学物理第十三章 电路初探(提升篇)(Word版 含解析)

西安市高新第一中学物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．2．在“探究串、并联电路电流的特点”的实验中：（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。

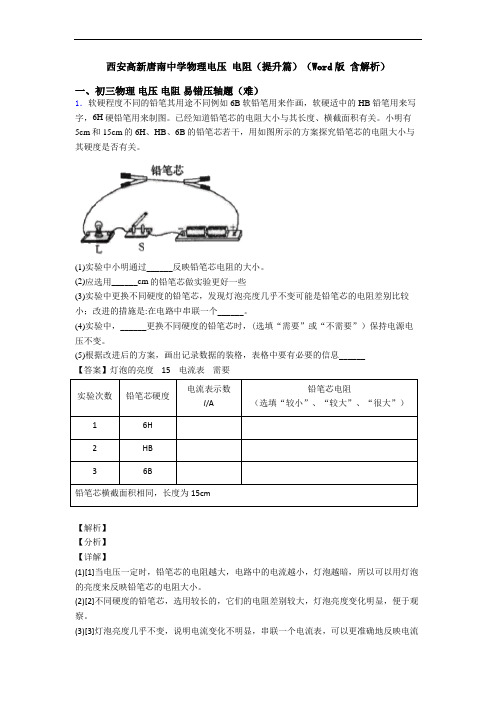

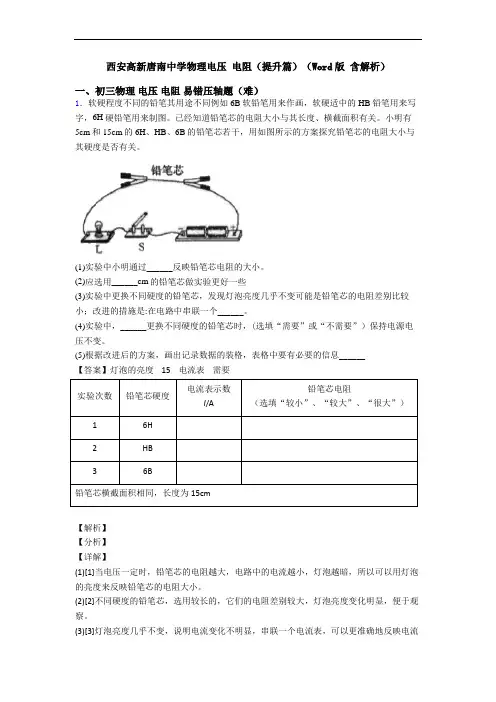

西安高新唐南中学物理电压电阻（提升篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。

已经知道铅笔芯的电阻大小与其长度、横截面积有关。

小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm2．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

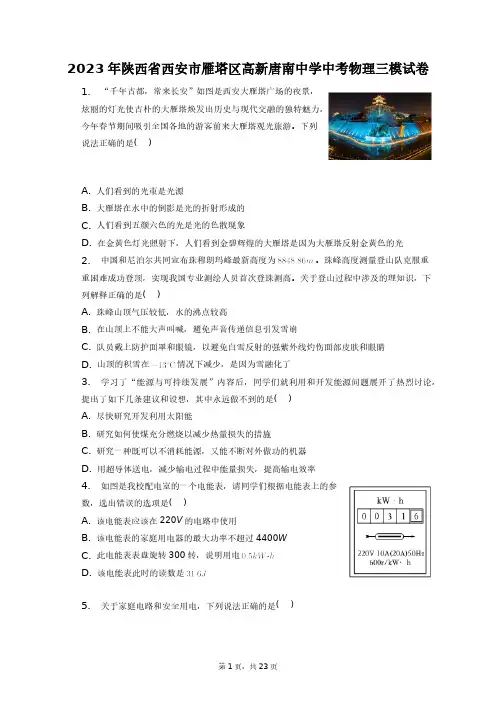

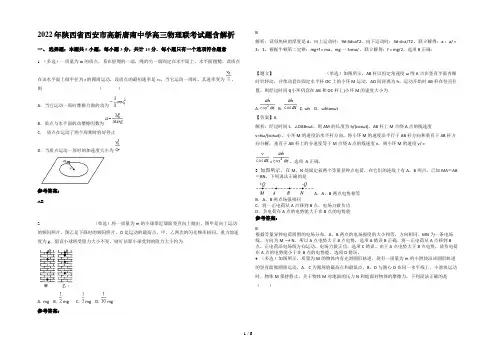

2023年陕西省西安市雁塔区高新唐南中学中考物理三模试卷1. “千年古都，常来长安”如图是西安大雁塔广场的夜景，炫丽的灯光使古朴的大雁塔焕发出历史与现代交融的独特魅力，今年春节期间吸引全国各地的游客前来大雁塔观光旅游。

下列说法正确的是( )A. 人们看到的光束是光源B. 大雁塔在水中的倒影是光的折射形成的C. 人们看到五颜六色的光是光的色散现象D. 在金黄色灯光照射下，人们看到金碧辉煌的大雁塔是因为大雁塔反射金黄色的光2. 中国和尼泊尔共同宣布珠穆朗玛峰最新高度为。

珠峰高度测量登山队克服重重困难成功登顶，实现我国专业测绘人员首次登珠测高。

关于登山过程中涉及的理知识，下列解释正确的是( )A. 珠峰山顶气压较低，水的沸点较高B. 在山顶上不能大声叫喊，避免声音传递信息引发雪崩C. 队员戴上防护面罩和眼镜，以避免白雪反射的强紫外线灼伤面部皮肤和眼睛D. 山顶的积雪在情况下减少，是因为雪融化了3. 学习了“能源与可持续发展”内容后，同学们就利用和开发能源问题展开了热烈讨论，提出了如下几条建议和设想，其中永远做不到的是( )A. 尽快研究开发利用太阳能B. 研究如何使煤充分燃烧以减少热量损失的措施C. 研究一种既可以不消耗能源，又能不断对外做功的机器D. 用超导体送电，减少输电过程中能量损失，提高输电效率4. 如图是我校配电室的一个电能表，请同学们根据电能表上的参数，选出错误的选项是( )A. 该电能表应该在220V的电路中使用B. 该电能表的家庭用电器的最大功率不超过4400WC. 此电能表表盘旋转300转，说明用电D. 该电能表此时的读数是5. 关于家庭电路和安全用电，下列说法正确的是( )A. 使用测电笔时，手不能接触笔上任何金属体B. 家庭电路中，插座和各用电器之间是并联的C. 只有大功率用电器才使用三脚插头D. 用电器不慎起火后，应立即用水灭火6. 我国北斗导航系统的第55颗卫星成功发射入预定轨道，在距地约36000km的地球同步轨道开始运行，从此北斗导航系统完成全球组网。

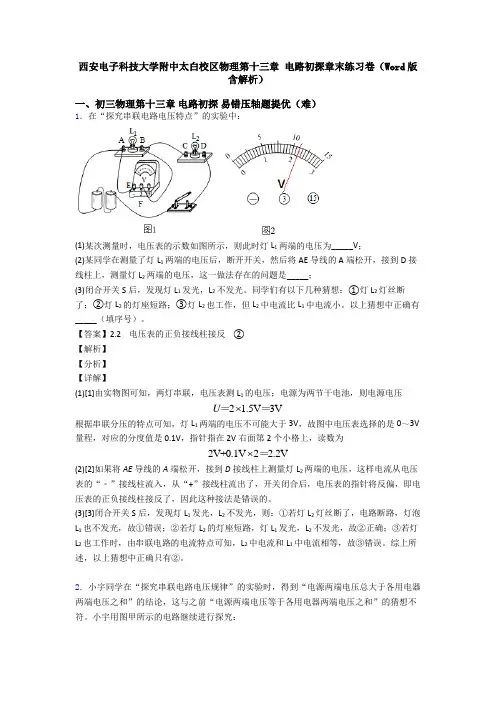

西安交通大学第二附属中学南校区物理第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A点相连的导线改接到C点后，电压表正负接线柱接反。

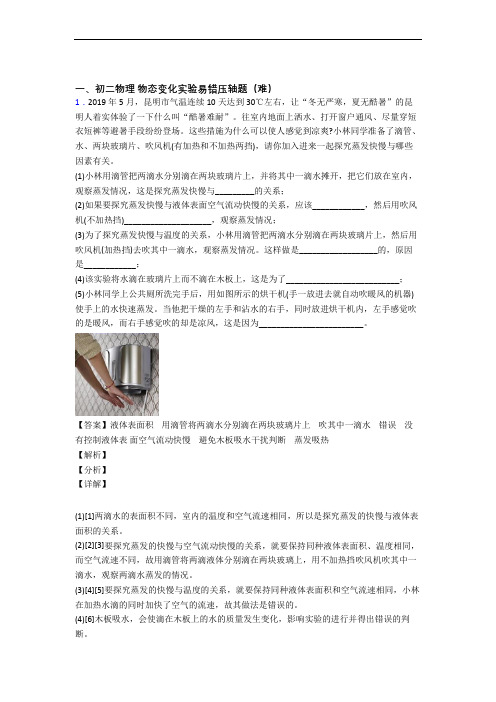

一、初二物理物态变化实验易错压轴题（难）1．2019年5月，昆明市气温连续10天达到30℃左右，让“冬无严寒，夏无酷暑”的昆明人着实体验了一下什么叫“酷暑难耐”。

往室内地面上洒水、打开窗户通风、尽量穿短衣短裤等避暑手段纷纷登场。

这些措施为什么可以使人感觉到凉爽?小林同学准备了滴管、水、两块玻璃片、吹风机(有加热和不加热两挡)，请你加入进来一起探究蒸发快慢与哪些因素有关。

(1)小林用滴管把两滴水分别滴在两块玻璃片上，并将其中一滴水摊开，把它们放在室内，观察蒸发情况，这是探究蒸发快慢与_________的关系；(2)如果要探究蒸发快慢与液体表面空气流动快慢的关系，应该____________，然后用吹风机(不加热挡)____________________，观察蒸发情况；(3)为了探究蒸发快慢与温度的关系，小林用滴管把两滴水分别滴在两块玻璃片上，然后用吹风机(加热挡)去吹其中一滴水，观察蒸发情况。

这样做是__________________的，原因是____________；(4)该实验将水滴在玻璃片上而不滴在木板上，这是为了__________________________；(5)小林同学上公共厕所洗完手后，用如图所示的烘干机(手一放进去就自动吹暖风的机器)使手上的水快速蒸发。

当他把干燥的左手和沾水的右手，同时放进烘干机内，左手感觉吹的是暖风，而右手感觉吹的却是凉风，这是因为________________________。

【答案】液体表面积用滴管将两滴水分别滴在两块玻璃片上吹其中一滴水错误没有控制液体表面空气流动快慢避免木板吸水干扰判断蒸发吸热【解析】【分析】【详解】(1)[1]两滴水的表面积不同，室内的温度和空气流速相同，所以是探究蒸发的快慢与液体表面积的关系。

(2)[2][3]要探究蒸发的快慢与空气流动快慢的关系，就要保持同种液体表面积、温度相同，而空气流速不同，故用滴管将两滴液体分别滴在两块玻璃上，用不加热挡吹风机吹其中一滴水，观察两滴水蒸发的情况。

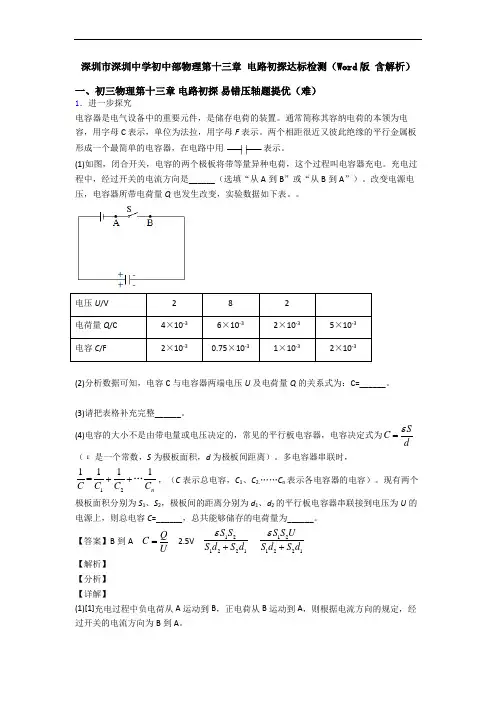

深圳市深圳中学初中部物理第十三章电路初探达标检测（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V 增大到3.8V ，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.4A ，则灯泡的额定功率： 3.80.4 1.52P UI V A W ==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R ，电路电流0=U I R R +，则根据P 滑=I 2可知：22222000()100220U U R U R R R R R R R R R⨯==Ω+++++Ω； 又因为R 的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R 滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．3．“探究串联电路的电压关系”实验电路如图甲所示。

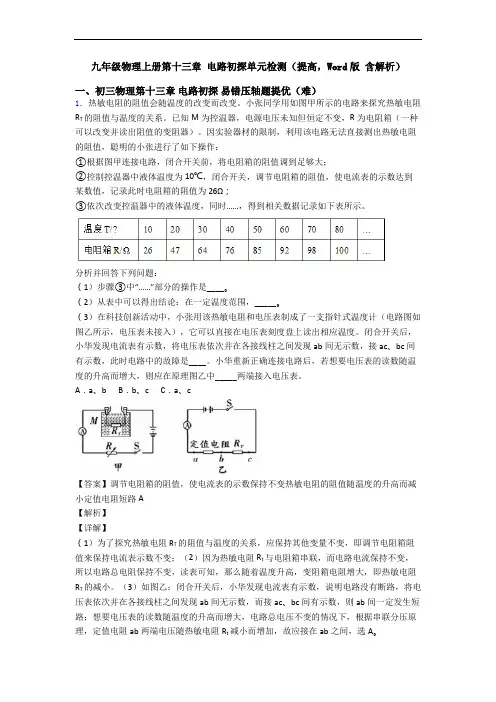

九年级物理上册第十三章电路初探单元检测（提高，Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

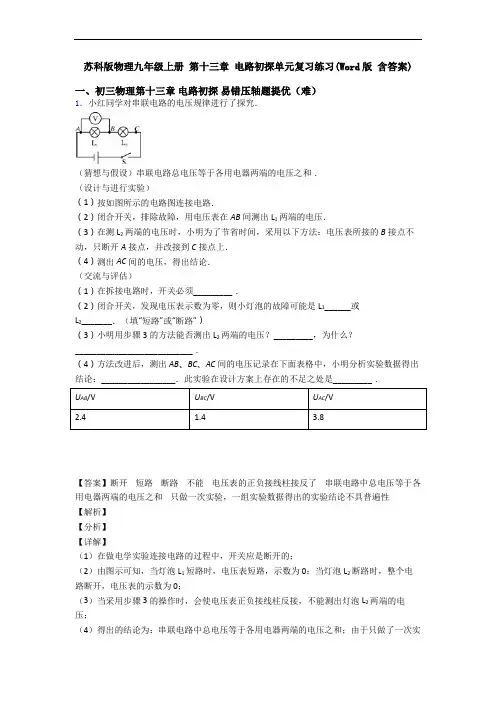

苏科版物理九年级上册第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

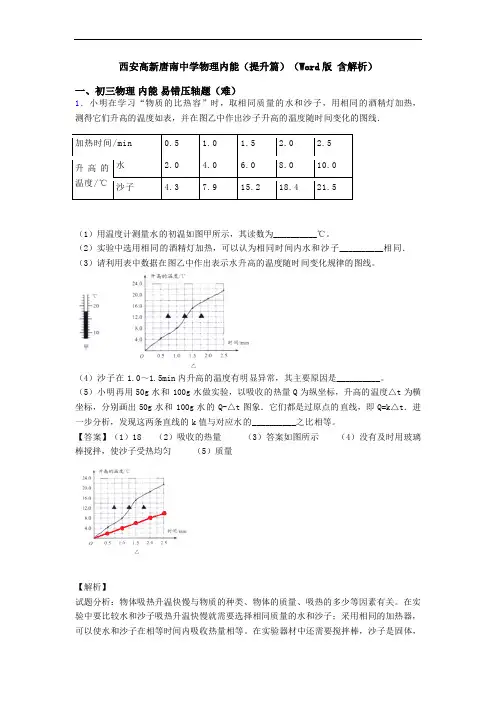

西安高新唐南中学物理内能（提升篇）（Word版含解析）一、初三物理内能易错压轴题（难）1．小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线．（1）用温度计测量水的初温如图甲所示，其读数为__________℃。

（2）实验中选用相同的酒精灯加热，可以认为相同时间内水和沙子__________相同．（3）请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线。

（4）沙子在1.0～1.5min内升高的温度有明显异常，其主要原因是__________。

（5）小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度△t为横坐标，分别画出50g水和100g水的Q-△t图象．它们都是过原点的直线，即Q=k△t．进一步分析，发现这两条直线的k值与对应水的__________之比相等。

【答案】（1）18 （2）吸收的热量（3）答案如图所示（4）没有及时用玻璃棒搅拌，使沙子受热均匀（5）质量【解析】试题分析：物体吸热升温快慢与物质的种类、物体的质量、吸热的多少等因素有关。

在实验中要比较水和沙子吸热升温快慢就需要选择相同质量的水和沙子；采用相同的加热器，可以使水和沙子在相等时间内吸收热量相等。

在实验器材中还需要搅拌棒，沙子是固体，加热时间/min0.5 1.0 1.5 2.0 2.5升高的温度/℃水 2.0 4.0 6.08.010.0沙子 4.37.915.218.421.5加热时上下沙子受热不均匀，需要不断搅拌；水是液体，加热时通过对流使其受热均匀的。

吸收热量的多少可以利用Q=cm△t计算，水的比热是相同的，Q与△t是正比关系，所以画出来的是过原点的直线，利用Q=k△t表示它们的关系时，k=cm，c是比热容，是一个定值，实验中改变水的质量m，就是改变了k的值。

考点：比较质量相等的不同物质吸热升温快慢2．阅读短文，回答问题“鲲龙”AG600国产大型水陆两栖飞机“鲲龙”AG600成功实现水上起降，如图所示。
