沙钢宽厚板工艺技术沈文荣邱松年钱洪建（江苏沙钢集团有限公司）摘要沙钢集团于2006年建成当今中国最现代化宽厚板生产工艺线.采用带工作辊弯辊的Φ1210×5050mm工作辊、带油膜轴承Φ2300×4900mm 支承辊，最大轧制力100MN，最大切断力矩2×4,925kNm，高刚度、液压AGC工作辊弯辊装置轧机及MULPIC 装置满足高强焊接宽厚板高品质和板型要求.亚稳态奥氏体区热机轧制实现晶粒细化，靠中间坯待温时间及未再结晶区γ/α相变较低终轧温度抑制新晶粒成长。

MULPIC装置中加速冷却或直接淬火钢板。

终轧通过MULPIC装置加速冷却使固溶体内保持大量Nb、V、Ti、Mo微合金元素粒子有利γ/α相变、铁素体与贝氏体内沉淀而改善组织性能。

终轧温度低及增加冷却速率有增加沉淀强化和位错密度高强效果。

转变温度取决微合金设计、终轧温度及加速冷却。

精整工序热矫、冷却、切边定尺剪切及冷矫钢板，某些钢板350～400℃间出现剪口应力断裂要堆垛缓冷。

关键词宽厚板轧热机轧制多功能冷却装置相变 UOE板SIS′Wide Heavy Ptate Process TechnologyShen Wenrong Qiu Songnian Qian Hongjian（Shagang Iron ＆ Steel Group ，Suzhou，215625，Jiangsu P.R.C）Abstract In Dec.2006，by S hagang Iron & Steel Group company. Ltd.，SIS，was build latest modernization wide heavy plate operation line. The wide heavy mill is the largest plate mill in China. Main date of the heavy plate mill equipment including Φ1210×5050mm Work roll，Φ2300×4900mm back-up roll, back-up roll oil film bearings and HAGC，10,0000kN maximum rolling force, 2×4925kNm cut-out torque. Work roll bending system ，hydraulic AGC and high elasticity module of mill have to meet plate high quality and shape basic requirement.TMCP, a minimum degree of deformation is carried out in the temperature range of the metal stable austenite, whereby no re-crystallization takes place before the γ/α-transformation, so that the new grain formation is taken over by the transformation reaction. The necessary low finish rolling temperature，require relatively long waiting times before final deformation. For the plate，accelerated cooling or direct hardening velocity controlled by MULPIC equipment.Key W ords heavy plate mill，thermo-mechanical rolling, MULPIC，transformation，UOE1.概况我国目前≤3500mm中板轧机多达30余套，≥3800宽厚板轧机仅宝钢、沙钢、鞍钢、浦钢、舞阳、湘钢及新余7套。

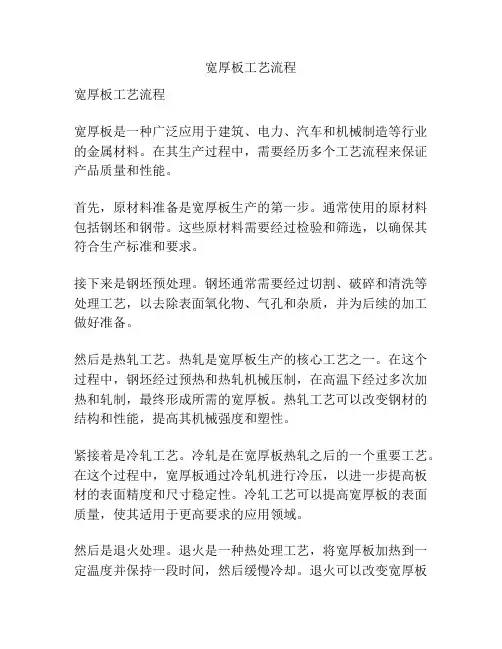

宽厚板工艺流程宽厚板工艺流程宽厚板是一种广泛应用于建筑、电力、汽车和机械制造等行业的金属材料。

在其生产过程中，需要经历多个工艺流程来保证产品质量和性能。

首先，原材料准备是宽厚板生产的第一步。

通常使用的原材料包括钢坯和钢带。

这些原材料需要经过检验和筛选，以确保其符合生产标准和要求。

接下来是钢坯预处理。

钢坯通常需要经过切割、破碎和清洗等处理工艺，以去除表面氧化物、气孔和杂质，并为后续的加工做好准备。

然后是热轧工艺。

热轧是宽厚板生产的核心工艺之一。

在这个过程中，钢坯经过预热和热轧机械压制，在高温下经过多次加热和轧制，最终形成所需的宽厚板。

热轧工艺可以改变钢材的结构和性能，提高其机械强度和塑性。

紧接着是冷轧工艺。

冷轧是在宽厚板热轧之后的一个重要工艺。

在这个过程中，宽厚板通过冷轧机进行冷压，以进一步提高板材的表面精度和尺寸稳定性。

冷轧工艺可以提高宽厚板的表面质量，使其适用于更高要求的应用领域。

然后是退火处理。

退火是一种热处理工艺，将宽厚板加热到一定温度并保持一段时间，然后缓慢冷却。

退火可以改变宽厚板的组织结构，提高其机械强度和塑性，并减轻因冷加工导致的内应力和组织不均匀问题。

最后是表面处理工艺。

宽厚板通常需要进行涂层、喷漆或镀锌等表面处理，以提高其耐腐蚀性和装饰性。

这些工艺可以保护宽厚板的表面，延长其使用寿命。

综上所述，宽厚板的工艺流程包括原材料准备、钢坯预处理、热轧、冷轧、退火处理和表面处理等多个环节。

每个工艺环节都有各自的目的和要求，必须严格按照工艺流程进行执行，以保证宽厚板的质量和性能。

只有通过科学合理的工艺流程，才能生产出符合市场需求的高质量宽厚板产品。

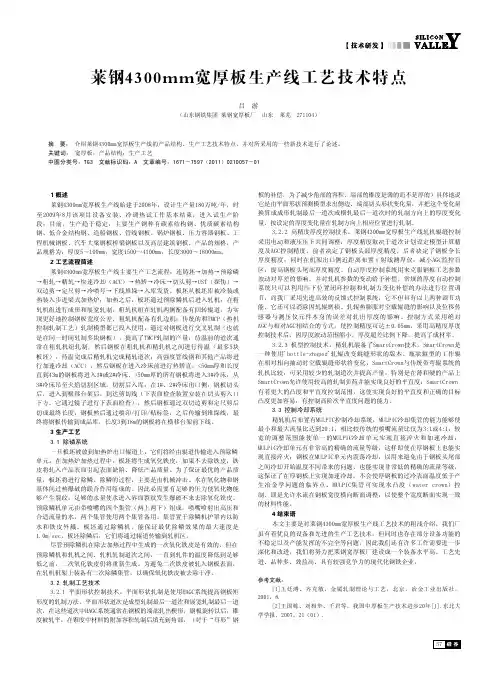

莱钢4300mm宽厚板生产线工艺技术特点吕游（山东钢铁集团 莱钢宽厚板厂山东莱芜 271104）摘 要：介绍莱钢4300mm宽厚板生产线的产品结构、生产工艺技术特点，并对所采用的一些新技术进行了论述。

关键词：宽厚板；产品结构；生产工艺中图分类号：TG3 文献标识码：A 文章编号：1671－7597（2011）0210057－011 概述板的补偿，为了减少角部的容积，端部的锥度是薄的而不是厚的）具体地说它是由平面形状预测模型求出侧边、端部切头形状变化量，并把这个变化量莱钢4300mm宽厚板生产线始建于2008年，设计生产量180万吨/年，时换算成成形轧制最后一道次或横轧最后一道次时的轧制方向上的厚度变化至2009年8月该项目设备安装、冷调热试工作基本结束，进入试生产阶量，按设定的厚度变化量在轧制方向上相应位置进行轧制。

段；目前，生产趋于稳定，主要生产钢种有碳素结构钢、优质碳素结构3.2.2 高精度厚度控制技术。

莱钢4300mm宽厚板生产线轧机辊缝控制钢、低合金结构钢、造船钢板、管线钢板、锅炉钢板、压力容器钢板、工采用电动和液压压下共同调整，厚度精度取决于道次计划设定模型计算精程机械钢板、汽车大梁钢板桥梁钢板以及高层建筑钢板，产品的规格，产度及AGC控制精度。

前者决定了钢板头部厚度精度，后者决定了钢板全长品规格为：厚度5～100mm，宽度1500～4100mm，长度3000～18000mm。

厚度精度，同时在机架出口侧近距离布置γ射线测厚仪，减小AGC监控盲2 工艺流程简述区，提高钢板头尾部厚度精度。

自动厚度控制系统用来克服钢板工艺参数莱钢4300mm宽厚板生产线主要生产工艺流程：连铸坯→加热→预除磷波动对厚差的影响，并对轧机参数的变动给予补偿，常规的厚度自动控制→粗轧→精轧→快速冷却（ACC）→热矫→冷床→切头剪→UST（探伤）→系统只可以利用压下位置闭环控制和轧制力变化补偿的办法进行位置调双边剪→定尺剪→冷喷号→下线堆垛→入库发货。

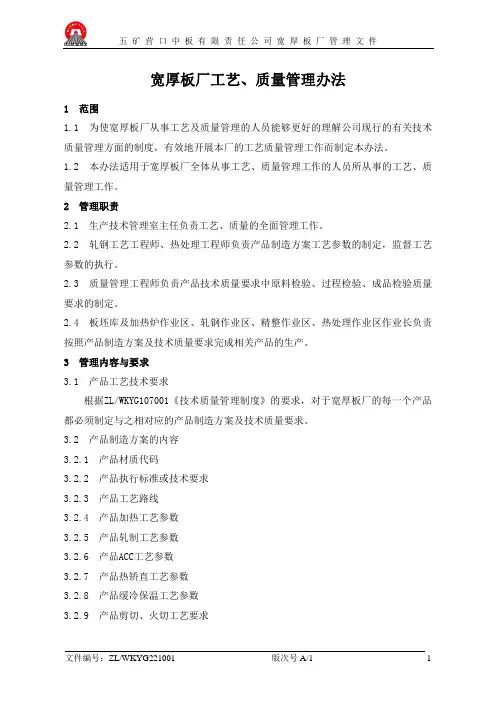

宽厚板厂工艺、质量管理办法1 范围1.1 为使宽厚板厂从事工艺及质量管理的人员能够更好的理解公司现行的有关技术质量管理方面的制度，有效地开展本厂的工艺质量管理工作而制定本办法。

1.2 本办法适用于宽厚板厂全体从事工艺、质量管理工作的人员所从事的工艺、质量管理工作。

2 管理职责2.1 生产技术管理室主任负责工艺、质量的全面管理工作。

2.2 轧钢工艺工程师、热处理工程师负责产品制造方案工艺参数的制定，监督工艺参数的执行。

2.3 质量管理工程师负责产品技术质量要求中原料检验、过程检验、成品检验质量要求的制定。

2.4 板坯库及加热炉作业区、轧钢作业区、精整作业区、热处理作业区作业长负责按照产品制造方案及技术质量要求完成相关产品的生产。

3 管理内容与要求3.1 产品工艺技术要求根据ZL/WKYG107001《技术质量管理制度》的要求，对于宽厚板厂的每一个产品都必须制定与之相对应的产品制造方案及技术质量要求。

3.2 产品制造方案的内容3.2.1 产品材质代码3.2.2 产品执行标准或技术要求3.2.3 产品工艺路线3.2.4 产品加热工艺参数3.2.5 产品轧制工艺参数3.2.6 产品ACC工艺参数3.2.7 产品热矫直工艺参数3.2.8 产品缓冷保温工艺参数3.2.9 产品剪切、火切工艺要求3.2.10 产品热处理加热工艺参数3.2.11 产品热处理淬火工艺参数3.2.12 产品组批要求3.2.13 产品检验取样要求3.3 产品技术质量要求3.3.1 产品材质代码3.3.2 产品成分信息3.3.3 产品原料质量要求3.3.4 产品物理检验要求3.3.4 产品尺寸要求（长、宽、厚）3.3.5 产品外形要求3.3.6 产品表面质量要求3.3.7 产品重量要求3.3.8 产品探伤要求3.3.9 产品标识要求3.4 质量检验管理宽厚板厂的质量检验分为原料质量检验、过程质量检验、最终质量检验。

3.4.1 原料验收质量检验（原料质量检验）宽厚板厂的生产原料来源于公司的炼钢厂(外购钢坯除外)，宽厚板厂板加作业区负责原料的入厂验收，炼钢厂来料均按照材质代码交付，宽厚板厂应按该材质代码对应的产品技术质量要求进行原料检查验收，并通过三级系统办理入库手续，对于经入厂检验不合格的原料，在三级系统中不做入库，将钢坯吊至待处理区待判，并填写《原料检验不合格品处置记录》。

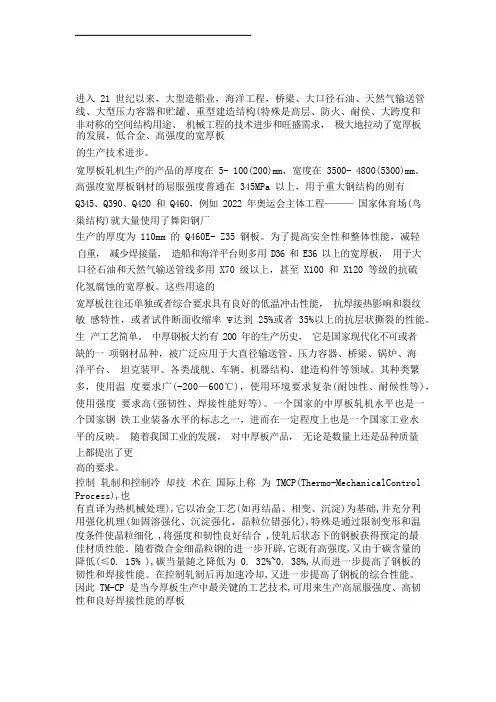

进入 21 世纪以来，大型造船业，海洋工程，桥梁、大口径石油、天然气输送管线、大型压力容器和贮罐、重型建造结构(特殊是高层、防火、耐侯、大跨度和非对称的空间结构用途、机械工程的技术进步和旺盛需求，极大地拉动了宽厚板的发展，低合金、高强度的宽厚板的生产技术进步。

宽厚板轧机生产的产品的厚度在 5- 100(200)mm，宽度在 3500- 4800(5300)mm。

高强度宽厚板钢材的屈服强度普通在 345MPa 以上，用于重大钢结构的则有Q345、Q390、Q420 和 Q460，例如 2022 年奥运会主体工程———国家体育场(鸟巢结构)就大量使用了舞阳钢厂生产的厚度为 110mm 的 Q460E- Z35 钢板。

为了提高安全性和整体性能，减轻自重，减少焊接量，造船和海洋平台则多用 D36 和 E36 以上的宽厚板，用于大口径石油和天然气输送管线多用 X70 级以上，甚至 X100 和 X120 等级的抗硫化氢腐蚀的宽厚板。

这些用途的宽厚板往往还单独或者综合要求具有良好的低温冲击性能，抗焊接热影响和裂纹敏感特性，或者试件断面收缩率Ψ达到 25%或者 35%以上的抗层状撕裂的性能。

生产工艺简单。

中厚钢板大约有 200 年的生产历史，它是国家现代化不可或者缺的一项钢材品种，被广泛应用于大直径输送管、压力容器、桥梁、锅炉、海洋平台、坦克装甲、各类战舰、车辆、机器结构、建造构件等领域。

其种类繁多，使用温度要求广(-200—600℃)，使用环境要求复杂(耐蚀性、耐候性等)，使用强度要求高(强韧性、焊接性能好等)。

一个国家的中厚板轧机水平也是一个国家钢铁工业装备水平的标志之一，进而在一定程度上也是一个国家工业水平的反映。

随着我国工业的发展，对中厚板产品，无论是数量上还是品种质量上都提出了更高的要求。

控制轧制和控制冷却技术在国际上称为 TMCP(Thermo-MechanicalControl Process),也有直译为热机械处理),它以冶金工艺(如再结晶、相变、沉淀)为基础,并充分利用强化机理(如固溶强化、沉淀强化、晶粒位错强化),特殊是通过限制变形和温度条件使晶粒细化 ,将强度和韧性良好结合 ,使轧后状态下的钢板获得预定的最佳材质性能。

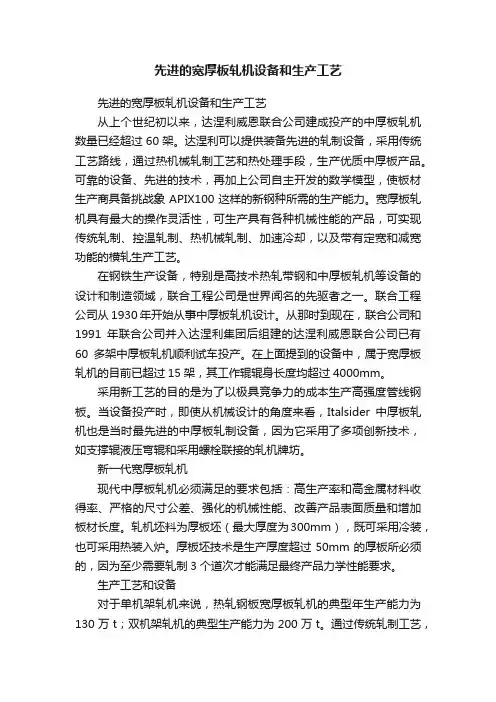

先进的宽厚板轧机设备和生产工艺先进的宽厚板轧机设备和生产工艺从上个世纪初以来，达涅利威恩联合公司建成投产的中厚板轧机数量已经超过60架。
