管线吹扫与试压和置换等技术措施
为使牙哈作业区至牙哈装车站天然气管线更换工程试压吹扫安全、有效的进行,特编制本方案。
5.6.1 吹扫方案的确定根据流程工艺特点,如果先试压后吹扫,则需在试压后再次拆卸大量的管路附件,是试压可靠性降低。而且,若不进行吹扫就先进行试压,则管道内的杂物易卡在阀门阀座内,造成阀门内漏。为此,我们采用先试压,后通球的方案,单机试运后,再将管内存水通球,从而保证吹扫效果及试压的可靠性,其施工工艺流程如下:
①试压施工步骤:
☆用洁净水对各系统进行压力试验;
☆试压前管线所有施工项目完毕。
②试压方法
☆分系统(设计工艺单元进行试压,利用各系统的容器作水储罐,为介质对管道进行爆破吹扫或憋压排放;
☆为缩短试压时间,最大限度地做到一次升压对尽可能多的管道进行压力试验,按试压系统进行压力试验及泄露性试验;
☆水压试验用试压泵3DSY-22/110进行。
☆管道系统压力试验时,将机泵、容器等动静设备与试压管道用钢板隔离,依据是:根据现场设备的制造规范GB150-1998《钢制压力容器》,设备的水压试验压力均为1.25×P设(P设为设计压力;管道的试验压力取1. 5×P设(P设为管道设计压力,则
所有容器均需要隔离,试压系统管道均需在容器处临时连通以形成试压系统。
5.6.2 施工组织和人员设备安排
①施工组织试压、吹扫工作是工程竣工投产运行前非常重要的一个环节,是对工艺流程是否畅通,工程施工质量好坏的最终检查验收的关键所在,它最终关系到整个装置是否能安全、平稳、正常的操作运行,为此应选择经验丰富、责任心强的人员成立试压、吹扫领导小组。
②设备安排离心试压泵/1台、电动柱塞试压泵/1台、吊车8t/1台、五十铃客货车/1台、生产指挥车/1台、电焊机/4台。
5.6.3 系统试压前准备工作
①试压管道按设计要求安装完毕;
②管道支、吊架的型式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格;
③焊接工作已全部完成,焊缝检测工作完成且合格;
④容器、设备等与工艺管道已进行隔离;
⑤试压用的临时加固措施安全可高,临时盲板加设位置正确,各种标识明显,并填写相应的盲板安装记录;
⑥管道的标识明显清楚
⑦焊缝及其他待检测部位尚未涂漆和绝热;
⑧试压用的检测仪表的量程、精确等级、检查有效期符合要求;
⑨吹扫时拆除的阀门、流量计等已恢复正式安装;
⑩待试管道上的安全阀及仪表元件已经拆下或加以隔离。
5.6.4 管线吹扫
①工艺管道施工验收完毕后应进行清管吹扫,吹扫介质采用干燥压缩空气,空气最小流速不得小于20m/s,吹扫压力不大于0.3MPa。
②吹扫前,必须将仪表等不允许吹扫的设备拆下用临时短接代替,待清管完毕后复位。
③吹扫时,管道中的赃物不得进入设备,设备吹出的赃物也应避免进入管道。
④吹扫时,应用橡皮锤敲打管子,对焊缝、弯头、管底等部位应进行重点敲打,但不得损坏管件。
⑤在排气口用白布进行检查,5分钟内白布无铁锈、尘土及其他赃物为合格。
5.6.5 管线试压与试验
①管线试压强度试验压力应符合下列规定:试压介质为中性洁净水;试压宜在环境温度5°C以上,否则应采取防冻措施。
②强度试压;
☆注水前打开进水口阀门,打开试压末端高点排气口阀门,用打压泵注水,当排气口空气排尽时,关闭排气阀门。
☆强度试压是设计压力的1.5倍。
☆升压时,升压速度不宜过快,试验压力均匀缓慢上升,分段升压,并反复检查,当压力升至1/3强度试压压力时,停压15分钟,在升压至2/3强度试验压力时,停压15分钟,对管道进行观察检查,若未发现异常情况或问题方可继续升压。管道继续升压到强度试验压力值,然后停止升压,稳压4小时。
③稳压及检查;☆当压力升至强度试验压力值时,停止升压,重要的是随时注意超压现象的发生,严禁超压。
☆强度试压稳压期间,会同业主和监理对管道沿线检查,检查管道无泄漏、无异常变形、强度试验压降不大于1%试验压力,且不大于0.1MPa为合格。
④管线严密性试验;
☆严密性试验为设计压力,当强度试验达到要求后,应通过排水管排放试验管段内水。
☆泄压时应严密观察压力下降情况,排水过程应缓慢,当管道内压力降至设计压力时,应立即关闭排水阀。
☆当试验管段内压力降至设计压力时,进入严密性试验阶段,严密性试压稳压时间24小时,稳压24小时后,对全线进行详细检查,检查由业主及监理参加检查。管道无渗漏和压降不大于1%,严密性试验即为合格。
☆在升压或稳压期间,若发现泄漏或压力变化异常现象,应首先停车或停止试验,然后进行泄压,将压力降掉以后,方可进行焊接作业,绝不允许带压作业。
⑤分段试压合格后,拆除临时试压装置,连接各管段碰头组焊,所有连头焊缝按规范要求进行100%射线和超声波探伤,并按要求完成补口工作

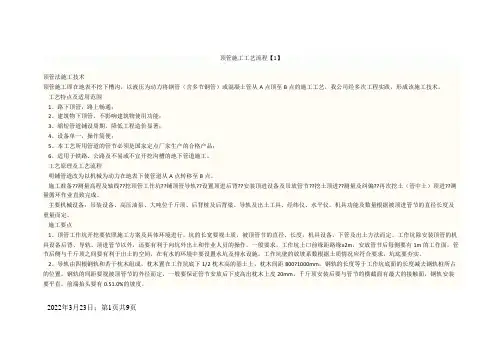

人工顶管施工工艺
目录 一、基本工作原理 (3) 二、施工准备 (3) 2.1 技术准备 (3) 2.2 材料准备 (3) 2.3 机具准备 (4) 三、施工方法 (4) 3.1 工艺流程 (4) 3.2 工作坑及其布置 (5) 3.3 开挖与顶进 (5) 3.3.1 挖土与运土 (5) 3.3.2 顶进施工 (5) 3.4 顶管接口 (5) 3.5 测量及校正 (6) 3.5.1 测量 (6) 3.5.2 校正 (6) 3.6 沉降观测及控制 (6)
一、基本工作原理 人工顶管施工借助于主顶油缸及管道间、中继间等的推力，采用人工挖土掘进的方法，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。其施工示意图如下： 二、施工准备 2.1 技术准备 认真学习和研究施工图纸及相关的施工文件，了解设计意图和要求，进行图纸会审，在设计交底时提出疑问，并根据设计交底修正施工方案。 组织施工人员认真学习施工技术文件，了解施工范围，管道沿线的地形、地貌、地址水文条件及各种原有设施。掌握施工工期，顶管施工技术规范，质量标准及要求，安全措施等，并向施工队伍进行顶管施工技术交底。 2.2 材料准备 （1）管材：管材由具有相应资质的生产厂家提供，进场时应具有出厂合格证及出厂检验报告；管材外表面应该平整，无蜂窝麻面，回弹检测强度应不小于该管道混凝土设计要求，承插口处不得有棱角缺失。
（2）工字钢：进场工字钢型号必须与施工方案中要求的型号相同。 （3）水泥：应采用合格厂家的符合设计要求的水泥，进场后应对水泥进行取样试验，合格后方可使用。 2.3 机具准备 主要机具：千斤顶，油泵，顶铁，与管材相应直径护口铁，导轨，枕木，卷扬机，水泥浆搅拌机，压浆机。 三、施工方法 3.1 工艺流程
装饰工程施工流程及工艺标准 一店面交底： 1）项目经理接到派工单后，由监理通知，确定第一次交底时间及地点；人员；项目经理或 工长→监理→设计师。 2）店面一次交底不要搞过场，设计图纸与报价必须吻合，缺图纸或者报价不符，监理必须 有记录报客服或副总由高层决定应对措施，图纸报价应有客户签字认可，没有签字的图纸报价，拒绝开工。 二现场交底： 1）确定图纸，报价无异议由设计师约客户确定时间，现场交底人员；设计师→监理→项目 经理→现场负责人。 2）设计师与施工负责人对照图纸现场详细交底，有异议（即改动方案）必须经客户同意确 认签字。 3）监理在履行职责同时，必须协助项目经理把该施工现场不利因素阐述于客户；墙体结构 →施工洞→顶部水平度→阴阳角垂直度→墙体龟裂，一系列因素经装修后达到何种程度，让客户提前明白现有存在问题，便于后期工程顺利完成。 4）电工或现场负责人初步与客户协商好水电位置，预估出大致费用，确定客户是否接受。 三材料验收： 1)交代完现场施工方案，项目经理提前通知监理材料进场时间，由监理联系客户验收材料， 并做详细解说。 2)材料验收完毕，客户签字认可，确定开工时间，项目经理安排成品保护事项，提前做好成品 保护。（按文明施工规范成品保护执行）。
3组织人员进场： 1）按公司形象工程规范，合理组织好施工人员，报监理登记于展示牌施工人员栏。 2)登记人员不得随便更换，让客户有安全感，如因此导致客户投诉，项目经理负全责。 四水电改造施工： 1.工艺流程：画线定位—开槽打孔—布管——验收——水泥沙浆封补 2.施工工艺标准： 1）水路改造施工时，根据厨房，卫生间实际情况及客户需求，合理定各水点及管道定位走 向。 2）开槽用无齿锯开槽，开槽顺直，凿墙深度应保证暗敷管道在墙面，地面内粉不后不应外 露，且应避免水平墙槽的开槽，防止破坏墙体结构。 3）水管应安装布局合理，横平竖直，管线不得靠近电源，与电源间距最短直线距离200 毫米槽内打眼，管线与卫生器具连接严密。 4）槽内打眼，打眼上木塞用铜丝固定。 5）改造完毕，未封闭之前由监理和客户一起进行注水打压实验，打压0。 6mpa，保持十分钟下降不超过0。 05mpa为合格，合格后用水泥砂浆缝补。 6）水路改造时须注意管道走向及遇留接口，角阀等的位置，高度尺寸的要求。坐边器给水 管安装高度一般距地面至角阀中心250 毫米，洗面盆冷热水与留接口距地面高度一般为350到 450 毫米，淋浴阀高度一般距地面接口中心线1050 毫米。 7）布冷热水管时，布管应热上冷下热，左热右冷。中心距不少于150 毫米。 五电路改造施工： 1工艺流程：划线定位→切槽开孔→布管埋盒、箱→穿线 2施工工艺标准：

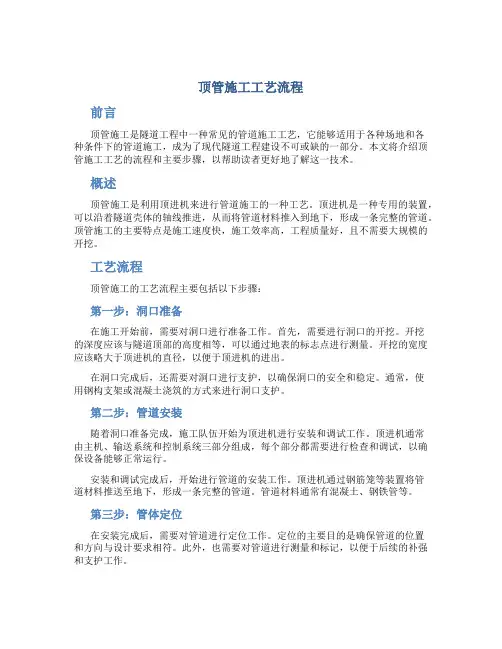

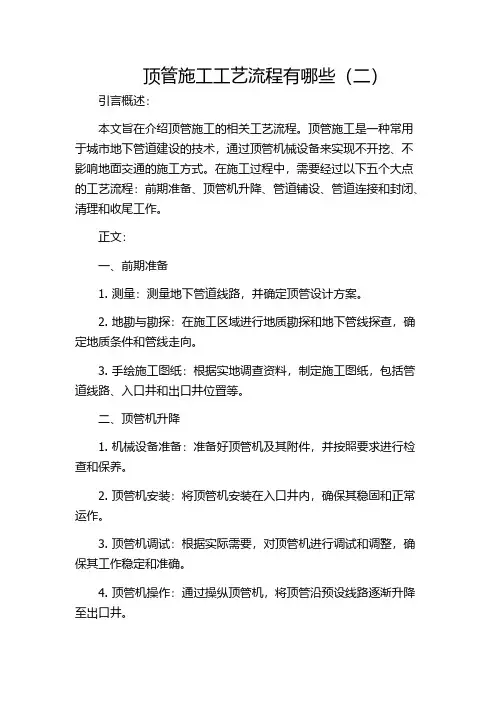

顶管施工
目录 1 基本工作原理 (2) 2 主要工程技术 (2) 2.1 施工准备 (3) 2.2 挖土与顶进 (4) 2.3 测量和误差的校正 (5) 2.4 沉降观测及控制 (5) 3 本项目分析 (5)
1基本工作原理 顶管施工借助于主顶油缸及管道间、中继间等的推力，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。 2主要工程技术 顶管方案一般是先顶钢筋砼套管，然后在套管内穿过工程管——钢管。在顶管过程中，要充分考虑可能遇到的障碍，如孤石等。以往的经验曾经有遇到障碍无法穿过而整个管道废掉的先例，特别是小直径管管前无法挖土时更容易出现这种情况。所以在顶管施工前，一定要弄清顶管处的地质情况。对遇到障碍时要有充分可靠的处理方案。 下面以人工顶管施工为例对顶管施工进行介绍。 此方法适用于软土地层中、地下水位以上黄土地层中、地下水位以上强风岩地层中；特点是施工成本低，在顶进过程中如遇前方障碍物可立即采用人工方式排除；其缺点是顶进管径应大于Φ800mm，否则不便于人员进出，顶进距离不宜过长。 人工顶管施工顶管系统主要包括：千斤顶、顶铁、后靠背、导轨、顶管管节。施工示意图如下：
顶管施工示意图 2.1施工准备 1、顶管工作井施工，井内设集水坑，便于抽排积水； 2、后靠背设置，工作井基础设定后，根据管道走向设置后靠背。 3、导轨安装，导轨安装牢固与准确对管子的顶进质量有较大的影响，因此导轨安装依据管径大小、管道坡度、顶进方向确定，顶进方向必须平直，标高、轴线准确。导轨可用轻型钢轨制作。 4、顶进设备采用千斤顶，头部设刃口工具管，起切土作用并保护管道及导向作用。为防止土体坍塌，在工具管内设格栅。 5、其它设备 工作坑上方设活动式工作平台，一般采用30号槽钢作梁，上铺方木。下管采用临时吊车吊运下管，出土采用摇头扒杆。 6、注意：顶管工作坑四周必须采用围护措施，采用彩钢瓦围护，雨帆布防护，并设醒目警示标牌。顶进时，过往车辆应减速慢行，且禁止大吨位、重载车辆通行。
高阳县商贸城、高阳中学雨水提升泵站 配套管网工程 人工顶管专项方案 编制： 复核： 批准：
1、工程概况 1.1 概况 高阳县商贸城、高阳中学雨水提升泵站工程设计起点商贸城各街道，终点为保沧路雨水泵站孝义河，管线实施全长7232米。 顶管部位主要涉及位置：商贸大街、县医院、三利大街、跨保沧路段。由于四处位置属于县城的车流量密集点，一旦断交将影响整个县城的交通运行。建设单位要求四处位置必须进行顶管施工。顶管长度分别为：商贸大街D1600mm55m、县医院D1600mm30m、三利大街D1600mm192m、跨保沧路245m。 1.2施工现场条件 该工程位于高阳县城区主要交通道路段，地形起伏较小。自地表下2m以下的底层主要以粉土、粉质粘土、粉砂为主。全年降水集中时间主要在6月中下旬到7月底，而且降水不稳定。 2、编制依据 2.1 高阳县商贸城、高阳中学雨水提升泵站工程施工图 2.2 相关规范、标准
实用标准文档 3、工程计划安排 3.1 施工进度计划 表1 施工进度计划表 文案大全
3.2 材料计划 3.3 设备计划 表3 设备计划表
4、施工工艺技术 4.1 作业条件 1)施工现场的进场道路、临时用电、用水管线、场地平整情况都已经畅通，且具备进场施工条件。 2)施工占地范围内地下管线已查明，并采取改移或加固措施，地上、地下障碍物清理完毕。。 3)各种顶管设备已经进行了校核、材料已经试验合格。 4.2 技术准备 1)测量交接桩完成，并对控制点、水准点进行校核，拴桩、补桩等工作已完成。 2)各类人员的资质证书、特殊工种作业证等前期准备工作已经到位。 3)顶管施工前，认真进行审核图纸。编制施工方案，报有关单位审批，并做好技术交底。 4.3 材料性能要求 4.3.1、管材要求 ①管材选用：采用企口Ⅲ级钢筋混凝土管，管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。 ②管材外观检验合格。重点检查管道接口处是否平顺，企口尺寸是否匹配，有无损坏现象，如有损坏必须修正合格后方可使用，损坏严重的不得使用。 ③管体外表面应有标记，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章，管材应有出厂合格证。 4.3.2 、楔形密封橡胶圈。 ①橡胶圈应采用耐腐蚀的专用橡胶材料制成。密封圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。 ②密封圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检5％的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。密封圈性能、质量要求及其试验方法应按JC/T748、JCT/T749的规定执行。 表4 橡胶圈检验要求表
图册编委会 主任：李辉进赵德福 执行副主任：李江华 总策划：李小东 委员：刘尚元何健辉张永清袁伟洲武乃东李海泳宋青春卢卫国曹文英郑小金许国映陈浩李伟青李成王飞王清轩何云王刚卓碧勇万长青李祖胜刘克辉扶太聚袁皇特李小兵
前言 随着安装公司规模与品质跨越发展，实行项目管理流程标准化是安装公司标准化升级的重大举措之一，也是规模发展的必然要求和实现精细化管理的有效手段，更是维护企业品牌、提升企业形象的迫切需求。安装公司组织相关人员编制本图册，旨在培训现场管理人员，提高现场质量管理水平，以期实现施工生产更加规范、科学、合理。 适用范围： 本图册适用于安装公司所属各经理部、安装公司直属项目及各经理部所属施工项目。 主要内容： 本图册主要内容包括：施工工艺标准流程。 管理要求： 本图册为安装公司项目管理流程标准化的企业标准，请各级单位认真贯彻执行。 解释与管理权限： 实施本图册时，除遵守本图册有关要求外，还应符合设计规范、施工质量验收规范及项目业主相关要求，若工程项目所在地相关标准高于此图册时，以地方标准为准。本图册由安装公司工程管理部负责解释。 编写编委会 2013年11月
目录 施工工艺标准流程 (3) 空调专业 (3) 空调给排水专业预留预埋 (3) 空调风管 (3) 风口 (3) 空调风管阀门 (3) 空调风管道橡塑保温 (3) 空调风管道橡塑板保温 (3) 螺纹连接 (3) 焊接 (3) 空调水阀门 (3) 管道橡塑保温 (3) 管道铝箔玻璃棉保温 (3) 冷水机组 (3) 空调水泵 (3) 板式热交换器 (3) 分集水器 (3) 冷却塔 (3) 空调机组 (3) 风机盘管 (3) 风机 (3) 空调稳压补水水箱 (3) 给排水专业 (3) 给水UPVC或PE塑料管粘接 (3) PPR或HDPE塑料管热熔连接 (3) 不锈钢卡压式连接 (3) 不锈钢氩弧焊接连接 (3) 卡箍连接 (3)
郑州市管城回族区实验中学宿舍楼过路顶管 专项施工方案 编制： 审核： 审批： 河南华瑞园林绿化工程有限公司 二0一八年五月
第一章编写依据 本施工方案编写依据如下： 1、郑州市管城回族区实验中学宿舍楼过路顶管项目施工图 2、《给排水管道施工及验收规范》GB50268-2008 3、《混凝土结构工程施工质量验收规范》GB50204-2011 4、郑州市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件。 第二章工程概况 2.1 工程简介 工期紧、施工场地有限、现场需穿越道路，可能遇上地下障碍物等情况，考虑影响本工程顶管正常施工的不利因素，故将本工程的顶管工程采用人工顶管。管材DN2000套管，管埋深为5.15m左右（管顶覆土2.75m）。工作井、接收井的井位和管段长度将根据现场实际情况（顶进长度、地下障碍物、交通影响等）而确定。 2.2周边环境简介 工作井东侧、北侧为学校消防同道，南侧为6F教学楼，西侧为2F彩板房。据我方在工作井位置所挖探沟探明，工作井南侧有给水主管、消防水主管，西侧有一道给水支管，且管道均位于图纸设计的工作井内。中间有一条校内光纤斜向对角穿过工作井。且工作井位于学校教学楼先期施工的基坑内，有大量的杂填土。 2.3施工参照标准 施工设计图、施工合同
《给排水管道施工及验收规范》GB50268-2008 《混凝土结构工程施工质量验收规范》GB50204-2011 《施工现场临时用电安全技术规范》JGJ46-2005 《工程测量规范》GB50026-2007 《建筑基坑支护技术规程》JGJ120-2012 现场地质水文情况、地下管线的情况和周围建筑物及设施情况； 第三章施工部署 3.1施工组织安排 工程需要采用机械顶管的管段为两阶段，一阶段为工作井至配电房，另一段为工作井至教学楼配电室。工作井及接收井共计2座，计划用1套顶管设备，一台备用，第一阶段为工作井、接收井的施工，第二阶段为顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。 本工程实地勘察，从道路面层向下的土质分布情况为：混凝土道路面层水稳层连砂石基层杂填土。 3.2顶管施工工艺流程 工作井施工设备安装管吊装就位施工准备土方掘进测量控制及纠偏废泥外运开机顶进结束施工下一节3.2施工顺序 施工顺序为：工作井施工顶进设备安装调试吊装砼管到轨道上连接好工具管装顶铁开启油泵顶进出泥管道贯通拆工具管压浆。
人工顶管施工方案 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
顶管施工方案 第一章编写依据 第二章本施工方案编写依据如下： 第三章1、《珠海市横琴排污工程》设计图图纸； 第四章2、《给水排水管道施工及验收规范》GB50268-97； 第五章3、《混凝土质量控制标准》GB50164－92； 第六章4、《市政道路工程质量检验评定标准》CJJ1-90； 第七章5、《市政排水管渠工程质量检验评定标准》CJJ3-90；6、珠海市建设委员会颁发的有关建筑规程，安全、质量及文明施工等文件； 第八章第二章工程概况 第九章工程简介 本工程采用人工顶管。管材采用D800，II机制离心F型专用砼顶管 材。工程地点位于珠海市横琴污水施工。该地段埋有＿。地质勘祭资料 为於泥。顶管数量D800管为75米，设1座工作井。两座接收井，分 两段顶进。 施工参照标准 GBJ08-221-96《市政排水构筑物工程施工和验收规程》 GBJ08-220-96《市政排水管道工程施工和验收规程》 GBJ208-83《地下防水工程施工及验收规程》 GB50026－93《工程测量规范》 第三章施工部署
施工组织安排 本工程需要采用人工顶管的管段为计划用1套顶管设备，分段顶进 顶管施工工艺流程 工作井施工 设备安装 管吊装就位 施工准备 开机顶进 回收掘进机头 结束 测量控制及纠偏 复核 废泥外运 施工下一节 施工顺序 施工顺序为：工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。顶管施工工艺流程图见上图所示。 第四章施工准备工作 生产准备 1、进行施工测量和现场放线工作。
曦之湖花园工程 施工工艺专项施工方案 编制人：阮剑明 审核人：阮剑明 审批人：秦炳灿 浙江舜江建设集团有限公司
绍兴景瑞·曦之湖花园工程项目部 二0一四年十月三十日 目录 基础工程 (3) 模板工程 (6) 钢筋工程 (9) 混凝土工程 (12) 砌体工程 (16) 抹灰工程 (18) 楼地面水泥砂浆 (21) 饰件工程 (24) 水泥砂浆刚性防水层施工工艺 (27)
基础工程 一）施工工艺流程：定位放线→复核（包括轴线，方向）→桩机就位→打桩→测桩→基槽开挖→锯桩→浇筑砼垫层→轴线引设→承台模板及梁底板安装→钢筋制安→承台模板及基础梁侧板安装→基础模板、钢筋验收→浇筑基础砼→养护→基础砖砌筑→回填土 二）技术要求及验收标准： 1. 天然基础基槽（坑）机械开挖应设置标高控制点，预留20㎝～40㎝土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。 2. 基坑开挖前须对边坡稳定（无支护基坑）、支护型式（有支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。 3. 天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。 深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。 4. 桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于800mm的不宜小于100mm，对于250 管线吹扫与试压和置换等技术措施 为使牙哈作业区至牙哈装车站天然气管线更换工程试压吹扫安全、有效的进行,特编制本方案。 5.6.1 吹扫方案的确定根据流程工艺特点,如果先试压后吹扫,则需在试压后再次拆卸大量的管路附件,是试压可靠性降低。而且,若不进行吹扫就先进行试压,则管道内的杂物易卡在阀门阀座内,造成阀门内漏。为此,我们采用先试压,后通球的方案,单机试运后,再将管内存水通球,从而保证吹扫效果及试压的可靠性,其施工工艺流程如下: ①试压施工步骤: ☆用洁净水对各系统进行压力试验; ☆试压前管线所有施工项目完毕。 ②试压方法 ☆分系统(设计工艺单元进行试压,利用各系统的容器作水储罐,为介质对管道进行爆破吹扫或憋压排放; ☆为缩短试压时间,最大限度地做到一次升压对尽可能多的管道进行压力试验,按试压系统进行压力试验及泄露性试验; ☆水压试验用试压泵3DSY-22/110进行。 ☆管道系统压力试验时,将机泵、容器等动静设备与试压管道用钢板隔离,依据是:根据现场设备的制造规范GB150-1998《钢制压力容器》,设备的水压试验压力均为1.25×P设(P设为设计压力;管道的试验压力取1. 5×P设(P设为管道设计压力,则 所有容器均需要隔离,试压系统管道均需在容器处临时连通以形成试压系统。 5.6.2 施工组织和人员设备安排 ①施工组织试压、吹扫工作是工程竣工投产运行前非常重要的一个环节,是对工艺流程是否畅通,工程施工质量好坏的最终检查验收的关键所在,它最终关系到整个装置是否能安全、平稳、正常的操作运行,为此应选择经验丰富、责任心强的人员成立试压、吹扫领导小组。 ②设备安排离心试压泵/1台、电动柱塞试压泵/1台、吊车8t/1台、五十铃客货车/1台、生产指挥车/1台、电焊机/4台。 5.6.3 系统试压前准备工作 ①试压管道按设计要求安装完毕; ②管道支、吊架的型式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格; ③焊接工作已全部完成,焊缝检测工作完成且合格; ④容器、设备等与工艺管道已进行隔离; ⑤试压用的临时加固措施安全可高,临时盲板加设位置正确,各种标识明显,并填写相应的盲板安装记录; ⑥管道的标识明显清楚 ⑦焊缝及其他待检测部位尚未涂漆和绝热; ⑧试压用的检测仪表的量程、精确等级、检查有效期符合要求; ⑨吹扫时拆除的阀门、流量计等已恢复正式安装; ⑩待试管道上的安全阀及仪表元件已经拆下或加以隔离。 5.6.4 管线吹扫 人工顶管施工方案 第一章编写依据 本施工方案编写依据如下： 1、《宽城县污水处理厂配套管网改造一期工程》管道敷设图纸 2、2、《给水排水管道施工及验收规范》GB50268-2008； 3、3、《混凝土质量控制标准》GB50164－2011； 4、4、《市政道路工程质量检验评定标准》； 第二章工程概况 2.1 工程简介 本工程为宽城县污水处理厂配套管网改造一期工程，替换现有的dn1500mm钢筋混凝土管，总长度为2.807km.项目起点为污水处理厂内进水管检查井，采用dn1200mm聚乙烯（PE）平壁管，沿河道堤坝内侧向上游至宽和新居路接入现有污水管。 根据施工图纸要求，44#—45#污水井之间横穿公路，需要使用顶管施工，顶管采用内径1800mm钢筋混凝土管，壁厚20mm，单节长度2500mm。采用人工挖土、机械顶进的作业方式施工。 2.2 施工参照标准 GBJ08-221-96 《市政排水构筑物工程施工和验收规程》 GBJ08-220-96 《市政排水管道工程施工和验收规程》 GBJ141-90 《给水排水构筑物施工和验收规程》 GB50026－2007 《工程测量规范》 第三章施工部署 3.1 施工组织安排 本工程需要采用人工顶管的管段为计划用2套顶管设备，一台50吨位吊车，分成两个阶段顶进，第一阶段为工作井施工，第二阶段为人工顶管的实施，其中工作井、接收井的施工可以交叉作业，速度较快，设备也能得到充分的利用。 3.2 顶管施工工艺流程 工作井施工→设备安装→管吊装就位→施工准备→开机顶进→人工掘进机头→结束→测量控制及纠偏→施工下一节 3.3 施工顺序 施工顺序为：工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出土→管道贯通→拆工具管。 第四章施工准备工作 4.1 生产准备 1、进行施工测量和现场放线工作。 2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木等的准确位置。 3、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。 4、根据材料计划，分期分批组织材料进场。 4.2 技术准备 人工顶管专项施工方案 一、施工准备 （一）技术准备 1、组织现场施工人员学习，审查施工图纸和进行各专业图纸会审，进行设计要求和施工技术交底。 2、编制好顶管施工工艺卡，做好顶管施工人员的再培训工作。 3、绘制临时工程及施工非标准设备工具图纸。 （二）工作坑位置的选定 顶管工作坑是顶管施工时在现场设置的临时性设施，选择工作坑的位置还应考虑以下原则： 1、有可利用的坑壁原状土作后背； 2、工作坑处应便于排水、出土和运输，并具备有堆放少量管材及暂存土的场地； 3、工作坑尽量远离建筑物； （三）工作坑设计： 工作坑的尺寸应根据施工方法和设备尺寸，按实际布置的情况确定，同时要考虑工作坑设置的使用功能（单向顶、多向顶等）的因素。 一般开挖工作坑，其底部的平面尺寸应根据管径大小、管节长度、操作设备、出土方式及后背长度等不情况而定。 1、工作坑的尺寸计算： 矩形工作坑的底部尺寸一般可按下式计算其宽度（B）与长（L）： B=D1+2b+2C 式中 B ——工作坑的底部开挖宽度（m）； D1——管外径（m）； b ——管两侧操作空间（m），一般为每侧0.8～ 1.6m； C ——撑板厚度（m），一般采用0.2m。 B=1.8+2×0.9+2×0.2=4.0m L=L1+L2+L3+L4+L5 式中 L ——工作坑的底部开挖长度（m） L1 ——管节长度（m）； L2 ——顶镐机长度（m）； L3 ——出土工作间长度（m）； L4 ——后背墙的厚度（m）； L5 ——稳管时，已顶进的管节留在导轨上的最小长度（m），一般为0.3m～0.6m。 L=2.5+1.2+1.4+0.6+0.3=6.0m 经计算芙蓉西路南段顶管工作坑w1开挖尺寸为：6×6m；工作坑w3、w5、w7、w9开挖尺寸为：4×6m；接收井w2、w4、w6、w8开挖尺寸为：4×4m。 2、工作坑的基础 采用混凝土基础，基础厚度为30厘米，强度等级为C20。浇筑宽度较枕木长50 cm。并在混凝土内部埋设15 cm×15 cm的方木作轨枕（方木埋入混凝土的面包油毡）。这种基础不扰动地基土，能承受较大的荷载。 二、工作坑开挖支护方案 根据地质勘探报告本段修建场地内无不良地质，土质为自重II 级湿陷性黄土，土体自身稳定性较好且无地下水。结合现场实际情况及设计图纸，本工程污水管顶管工作坑采用木板支撑。 木板支撑一般是应用在地质情况好，土体自稳性高，无地下水的情况下。其支护工艺流程是：工作坑定位→工作坑尺寸放样→工作坑开挖→工作坑支撑→封底混凝土浇筑。 一）施工准备 一、乳胶漆工艺流程 一、工艺流程 基层处理→ 满刮腻子两遍→ 底层涂料→ 中层涂料两遍→ 乳胶漆面层喷涂→清扫。 二、施工工艺 1、基层处理 先将装修表面上的灰块、浮渣等杂物用开刀铲除，如表面有油污，应用清洗剂和清水洗净，干燥后再用棕刷将表面灰尘清扫干净；表面清扫后，用水与界面剂（配合比为10：1）的稀释液滚刷一边，再用底层石膏或嵌缝石膏将底层不平处填补好，石膏干透后局部需贴牛皮纸或专用墙布进行防裂处理，干透后进行下一步施工； 2、满刮两遍腻子 第一遍应用胶皮刮板满刮，要求横向刮抹平整、均匀、光滑，密实平整，线角及边棱整齐为度。尽量刮薄，不得漏刮，接头不得留槎，注意不要沾污门窗框及其他部位，否则应及时清理。待第一遍腻子干透后，用粗砂纸打磨平整。注意操作要平衡，保护棱角，磨后用棕扫帚清扫干净； 第二遍满刮腻子方法同第一遍，但刮抹方向与前腻子相垂直。然后用粗砂纸打磨平整，否则必须进行第三遍、第四遍，用300W太阳灯侧照墙面或天棚面用粗砂纸打磨平整，最后用细砂纸打磨平整光滑为准。 3、底层涂料 施工应在干燥、清洁、牢固的层表面上进行，喷涂一遍，涂层需均匀，不得漏涂。 4、中层涂料施工： 涂刷第一遍中层涂料前如发现有不平整之处，用腻子补平磨光。涂料在使用前应用手提电动搅拌枪充分搅拌均匀。如稠度较大，可适当加清水稀释，但每次加水量需一致，不得稀稠不一。然后将涂料倒入托盘，用涂料滚子醮料涂刷第一遍。滚子应横向涂刷，然后再纵向滚压，将涂料赶开，涂平。滚涂顺序一般为从上到下，从左到右，先远后近，先边角棱角、小面后大面。要求厚薄均匀，防止涂料过多流坠。滚子涂不到有阴角处，需用毛刷补充，不得漏涂。要随时剔除沾在墙上的滚子毛。一面墙要一气呵成。避免接槎刷迹重叠现象，沾污到其他部位的涂料要及时用清水擦净。第一遍中层涂料施工后，一般需干燥4H以上，才能进行下道磨光工序。如遇天气潮湿，应适当延长间隔时间。然后，用细砂纸进行打磨，打磨时用力要轻而匀，并不得磨穿涂层，磨的将表面清扫干净；第二遍中层涂产刷与第一遍相同，但不再磨光。涂刷后，应达到一般乳胶漆高级刷浆的要求；（如果前面腻子和涂料底层处理的好可以不进行本层的深刷） 5、乳胶漆面层喷涂 顶管施工工艺流程 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】 顶管施工工艺流程 顶管法施工技术 顶管施工即在地表不挖下槽沟，以液压为动力将钢管（含多节钢管）或混凝土管从A点顶至B点的施工工艺，我公司经多次工程实践，形成该施工技术。 工艺特点及适用范围 1、路下顶管，路上畅通； 2、建筑物下顶管，不影响建筑物使用功能； 3、缩短管道铺设周期，降低工程造价显着； 4、设备单一，操作简便； 5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品； 6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工。 工艺原理及工艺流程 明铺管道改为以机械为动力在地表下使管道从A点转移至B点。 施工准备测量高程及轴线挖顶管工作坑铺顶管导轨设置顶进后背安装顶进设备及吊放管节挖土顶进测量及纠偏再次挖土（管中土）顶进测量循环作业直致完成。 主要机械设备：吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。机具功能及数量根据被顶进管节的直径长度及重量而定。 施工要点 1、顶管工作坑开挖要依照施工方案及具体环境进行，坑的长宽要视土质，被顶管节的直径、长度，机具设备，下管及出土方法而定。工作坑除安装顶管的机具设备后背、导 轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。一般要求，工作坑上口前缘距路缘≥2m，安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。 2、导轨由四根钢轨和若干枕木组成，枕木置在工作坑底下1/2枕木高的基土上，枕木间距800?1000mm，钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置，钢轨的间距要视被顶管节的外径而定，一般要保证管节安放后下皮高出枕木上皮20mm，千斤顶安装后要与管节的横截面有最大的接触面，钢轨安装要平直，前端抬头要有0.5-1.0%的坡度。 3、顶进后背：后背的坚固与否直接影响顶管的效果，所以，后背所具有的能力必须能满足最大顶力的需要，后背由后背桩及后背梁，后背桩后面的夯实土所组成，后背桩一般以钢轨代替，埋入坑底以下1.5m左右，桩后填土分层夯实，后背桩平面垂直于顶进方向的轴线，钢制后背梁放在桩前的导轨上。顶进后背的其它组成型式有砌筑毛石的，有预制钢筋混凝土块组合的。 4、安装顶进设备和管节：顶进设备由一台高压油泵和两台200?500t千斤顶组成，千斤顶安在后背梁与管节之间，管节后端和千斤顶之间有专用钢护圈及麻辨或橡胶垫对混凝土管端保护，管外壁涂石蜡做润滑剂，减少顶进摩阻力，千斤顶通过传力柱将管节顶入路基。 5、挖土、顶进、测量及纠偏：设备安装后经试运转无异常即可掏土顶进，掏土视土质及管顶上部覆土厚度而掌握进尺深度，土质较密而且覆土较厚，有利于形成卸力拱，可以适当多挖，土质松散或覆土厚度较小，则要少挖，勤挖勤顶，挖土直径不可超过管节的外径。 挖土及运土的工具根据管径的大小而定，内径在880?1500mm的制做专用小车，内径在1500mm以上的可用双轮小车直接出土，土的垂直运输可用吊车或电动葫芦。 顶进过程要时刻测量，每一顶程过后，要对管的高程及左右偏差测量一次，发现问题及时纠偏，纠正左右偏及抬头扎头的措施，可以在管的前端设一斜撑支于管前的土壁上， 第1章工程概述 §1工程概况 工程名称：南洲路（江南大道南~东晓南路段）污水支管连通工程 建设单位：广州市污水治理有限责任公司 设计单位：广州市市政工程设计研究院 施工单位：广东省基础工程公司 工程地点：广州市海珠区南洲路 本工程位于广州市南部，管线起点江南大道南大干围路口，由西向东沿南洲路铺设，管线终点位于东晓南路。管段的管底深度5.00m～5.50m，总长度约为821m，包括顶管工作井5个，顶管接收井6个，顶管段检查井8个。原设计为全机械顶管，经现场仔细勘察摸查发现W14～W15、W15～W16、W16～W17井段，井段长分别约39m、67m、38m，管径为DN1200钢筋混凝土管，管道拟建在南洲名苑小区外围怡居街上，怡居街道路宽度15米，以上井段经过位置两旁分别是瑞宝街使用的变电房、宝兴楼（受当时内环路建设影响房屋受损，为此本工程实施过程中专门进行了专项加固措施）及民居。经现场勘察摸查发现，管道经过位置附近埋设有供水水管、排水水管、通讯光缆和有多根高压电力电缆经变电房进出铺设在怡居街上，特别是电缆的走向与我们建设的污水管道走向一样，垂直平面位置重叠，从我们现在现场施工中的W16工作井和W17接收井的开挖位置情况能看到部分电缆设置的位置占用了工作井和接收井的使用空间，电缆的埋深深浅不一，特别是发现部分利用牵引钻进法施工铺设的电缆埋深几乎与我们施工的污水管道标高一致，而且铺设的标高很难估计。 若在上述施工段上按原设计机械顶管方案实施，将对铺设在以上井段附近的高压电缆管线安全带来较大影响，机械顶管不可遇见的地下障碍物风险也增加很大，到时涉及迁移电力电缆、供水、排水、通讯管线等工作量较大。加上之前在实施W11～W14井段时由于机械顶管工具头自重较大，施工井段的地质条件（淤泥质细砂）的地基承载力不足，导致工具头顶进时无法进行纠偏，尤其是排泥顶进时工具头自然下沉情况严重，管道标高难以控制。若进行不排泥的方式进行闷顶的话，情况是稍好一点，但是这样就会导致顶进位置的路面出现不同程度的隆起开裂现象，这种情况对附近管线的安全构成较大影响。，且涉及 顶管施工工艺流程 顶管施工就是非开挖施工方法，是一种不开挖或者少开挖的管道埋设施工技术。顶管法施工就是在工作坑内借助于顶进设备产生的顶力，克服管道与周围土壤的摩擦力，将管道按设计的坡度顶入土中，并将土方运走。一节管子完成顶入土层之后，再下第二节管子继续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。管道紧随工具管或掘进机后，埋设在两坑之间。 本工程顶管均采用泥水平衡顶管机进行施工，顶管施工的具体流程如下图 顶管施工工艺流程图 1顶进设备的选用 顶进设备主要包括千斤顶、高压油泵、顶铁、顶管机及排浆设备等。 下 一 段 顶 管 施 工 千斤顶是掘进顶管的主要设备，考虑到为避免千斤顶故障而影响工程进度，故采用两套设备。千斤顶在工作坑内的布置采用两台并列式，顶力合力作用点与管壁反作用力作用点应在同一轴线防止产生顶时力偶，造成顶进偏差。根据施工经验，顶管上半部管壁与土壁有间隙时，千斤顶的着力点作用在管子垂直直径的1/4～1/5处为宜。 高压油泵由电动机带动油泵工作，选用额定压力为62Mpa的ZB-500塞泵，经分配器，控制阀进入千斤顶，各千斤顶的进油管并联在一起，保证各千斤顶活塞的出力和行程。 顶铁是传递和分散顶力的设备。要求它能承受顶压力而不变形，并且便于搬动。根据顶 结构，在安装时严格控制轴线与高差，轴线控制在3mm以内，高差控制在0～+3mm以内，两轨内距±2mm。在安装调平时确定砼后靠背的位置，后靠背采用40mm厚钢板，砼采用商品砼，后靠背的砼厚度宜控制大于40cm。之后将工具头下到导轨上，就位以后，装好顶铁，连接好各系统并检查正常后，校测工具头水平及垂直标高是否符合设计要求，合格后即可顶进工具头，然后安放混凝土管节，再次测量标高，核定无误后，开动工具头进行试顶，待调整好各项参数后即可正常顶进施工。 房屋建筑施工 工艺流程及验收标准广东腾越建筑工程有限公司 目录 基础工程 (3) 模板工程 (6) 钢筋工程 (9) 混凝土工程 (12) 砌体工程 (16) 抹灰工程 (18) 楼地面水泥砂浆 (21) 饰件工程 (24) 水泥砂浆刚性防水层施工工艺 (27) 基础工程 一）施工工艺流程：定位放线→复核（包括轴线，方向）→ 桩机就位→ 打桩→测桩→ 基槽开挖→锯桩→ 浇筑砼垫层→轴线引设→承台模板及梁底板安装→钢筋制安→承台模板及基础梁侧板安装→基础模板、钢筋验收→浇筑基础砼→ 养护→基础砖砌筑→回填土 二）技术要求及验收标准： 1. 天然基础基槽（坑）机械开挖应设置标高控制点，预留20㎝～40㎝土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。 2. 基坑开挖前须对边坡稳定（无支护基坑）、支护型式（有支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。 3. 天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。 深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。 4. 桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于800mm的不宜小于100mm，对于250 顶管施工工艺流程 顶管法施工技术 顶管施工即在地表不挖下槽沟，以液压为动力将钢管（含多节钢管）或混凝土管从A点顶至B点的施工工艺，我公司经多次工程实践，形成该施工技术。 工艺特点及适用范围 1、路下顶管，路上畅通； 2、建筑物下顶管，不影响建筑物使用功能； 3、缩短管道铺设周期，降低工程造价显著； 4、设备单一，操作简便； 5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品； 6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工。 工艺原理及工艺流程 明铺管道改为以机械为动力在地表下使管道从A点转移至B点。 施工准备??测量高程及轴线??挖顶管工作坑??铺顶管导轨??设置顶进后背??安装顶进设备及吊放管节??挖土顶进??测量及纠偏??再次挖土（管中土）顶进??测量循环作业直致完成。 主要机械设备：吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。机具功能及数量根据被顶进管节的直径长度及重量而定。 施工要点 1、顶管工作坑开挖要依照施工方案及具体环境进行，坑的长宽要视土质，被顶管节的直径、长度，机具设备，下管及出土方法而定。工作坑除安装顶管的机具设备后背、导轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。一般要求，工作坑上口前缘距路缘≥2m，安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。 2、导轨由四根钢轨和若干枕木组成，枕木置在工作坑底下1/2枕木高的基土上，枕木间距800?1000mm，钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置，钢轨的间距要视被顶管节的外径而定，一般要保证管节安放后下皮高出枕木上皮20mm，千斤顶安装后要与管节的横截面有最大的接触面，钢轨安装要平直，前端抬头要有0.5-1.0%的坡度。 3、顶进后背：后背的坚固与否直接影响顶管的效果，所以，后背所具有的能力必须能满足最大顶力的需要，后背由后背桩及后背梁，后背桩后面的夯实土所组成，后背桩一般以钢轨代替，埋入坑底以下1.5m左右，桩后填土分层夯实，后背桩平面垂直于顶进方向的轴线，钢制后背梁放在桩前的导轨上。顶进后背的其它组成型式有砌筑毛石的，有预制钢筋混凝土块组合的。 4、安装顶进设备和管节：顶进设备由一台高压油泵和两台200?500t千斤顶组成，千斤顶安在后背梁与管节之间，管节后端和千斤顶之间有专用钢护圈及麻辨或橡胶垫对混凝土管端保护，管外壁涂石蜡做润滑剂，减少顶进摩阻力，千斤顶通过传力柱将管节顶入路基。 5、挖土、顶进、测量及纠偏：设备安装后经试运转无异常即可掏土顶进，掏土视土质及管顶上部覆土厚度而掌握进尺深度，土质较密而且覆土较厚，有利于形成卸力拱，可以适当多挖，土质松散或覆土厚度较小，则要少挖，勤挖勤顶，挖土直径不可超过管节的外径。 挖土及运土的工具根据管径的大小而定，内径在880?1500mm的制做专用小车，内径在1500mm以上的可用双轮小车直接出土，土的垂直运输可用吊车或电动葫芦。 顶进过程要时刻测量，每一顶程过后，要对管的高程及左右偏差测量一次，发现问题及时纠偏，纠正左右偏及抬头扎头的措施，可以在管的前端设一斜撑支于管前的土壁上，结合一侧超挖土方，随顶随纠偏。前两节的衔接处，用钢板焊制的钢胀圈加固，做为防止偏差的一项措施。 质量要求及安全措施 国道324潮南新庆至洋汾陈路段路面大修工程顶管施工专项方案 编制单位：广东长宏公路工程有限公司 编制日期：二零一三年十月 目录 1、工程概况----------------------------------------------2 2、顶管方法----------------------------------------------3 3、顶管施工工作流程--------------------------------------3 4、顶管施工方案------------------------------------------4 5、顶管施工质量保证措施----------------------------------10 6、施工安全措施------------------------------------------11 一、工程概况 国道324潮南新庆至洋汾陈路段路面大修工程，总长度约6600m,道路宽度为30~42m。本工程为现状道路改造，道路车行道加铺沥青，桩号为K566+945-K569+140路段现状有DN1500-DN1650进厂污水干管，桩号为K569+140处峡山大桥北侧、恩波河西侧现状有一座污水提升泵站，道路两侧人行道下现状有给水、架空电力线、通信等市政管线。本次设计是在结合规划以及周边道路管线系统的情况下，解决工程范围内道路及周边地块的污水排放而进行进站污水干管设计，考虑到道路周边地块的污水，以及转输上游片区污水。工程范围内污水管道主要收集本项目道路周边地块的污水，排入污水提升泵站中，经提升后在排入下游现状DN1500-DN1650进厂污水干管中。桩号为K569+140-K573+545段，污水管道为新建，布置 人工加机械顶管专项施工方案 编制单位： 审批负责人： 审核人： 编制日期： 施工单位： 工程概况 珲春集中供热二期工程，本段施工供热管径为1.2米供热管线。 施工工艺的选择 根据施工场地的实际情况和地质情况，本工程采用人工加机械顶管施工。施工部署 施工现场场区：施工区域采用彩色锌瓦2米高全封闭围蔽，在路边设置标志牌和反光标志，夜间设警示灯。开挖土方随挖随运到弃土场堆放；临时用电主干线采用380V三相五线制，接通工作井；坑内及管道内照明采用12V安全交流电源供电。供电拟采用市电和现场发电机组相结合；在条件许可的情况下尽量接入市电。 顶管施工措施 根据现场布置，先施工顶管工作井（拉森钢板桩施工）。顶管采取24小时不间断施工，以缩短工期。 1、顶管施工流程图： 2 顶管的推力就是顶管过程管道受的阻力，包括工具管切土正压力、管壁摩 擦阻力等。 (1)顶力计算（以d1200管顶进40m为例） 顶管机头正面挤压段压力：F1=π×D2/4×P 其中 F1--顶管泥水阻力(t) D--顶管外径(m) P --顶管泥水最大压力(t/m2) P与土层密实度、土层含水量、地下水位状况有关。根据有关工程统计资料和本工程的分析，估算顶管前端面压力为20-30t/m2，F1=π×D2/4×P＝π×1.802/4×30＝76.34T 管壁摩擦阻力： F2=S×L×f 其中 S—顶管外周长(m) L—最长一段顶管长度(m) f—综合摩擦力系数(T/ m2) f与管道的埋设深度、土质、地下水位等因素有关。根据有关工程统计资料和本工程的分析，估算综合摩擦力系数f=1.1T/m2。F2=S×L×f=π×1.80×40×1.1＝248.81T 管自重：F3=B×L=1.95×40=78T 在考虑一次顶进距离为40m时，顶管总阻力为以上阻力之和： F=F1+F2+F3 =403.15T 顶进的后座采用2个500T的千斤顶，采用的减阻措施，通常减少管壁摩擦阻力的措施有：管壁与泥土间压触变泥浆减阻(优质膨润土拌制而成)，注浆需要管节间的密封良好，否则浆体会在管节间泄漏起不到应有的作用，减阻效顶管施工工艺流程(精)
