一种导光装置[发明专利]

一种导光装置[发明专利]

专利名称：一种导光装置
专利类型：发明专利
发明人：于颖杰
申请号：CN201510211723.0申请日：20150428
公开号：CN104793332A
公开日：
20150722
专利内容由知识产权出版社提供
摘要：本发明提供一种导光装置，包括：一级旋转反射组件、二级旋转反射组件和旋转控制组件；所述旋转控制组件，用于分别控制所述一级旋转反射组件和二级旋转反射组件绕各自的旋转轴进行旋转，或者控制一级旋转反射组件跟随二级旋转反射组件一同旋转，其中两者的旋转轴相互垂直，且相交于交汇点；最终光束的光轴和入射光束的光轴均垂直于所述第一反射光束的光轴，且最终光束的光轴和第一反射光束的光轴均穿过所述交汇点。

本发明的导光装置，便于安装，能够灵活适应光源位置或目标位置的变化，对光源或目标进行定位追踪，提高光源的采集效率且有效避免光线衰减。

申请人：天津定日科技发展有限公司
地址：300384 天津市滨海新区华苑产业区海泰西路18号中南楼203-A1
国籍：CN
代理机构：北京国昊天诚知识产权代理有限公司
代理人：刘昕
更多信息请下载全文后查看。

一种导光装置[实用新型专利]

一种导光装置[实用新型专利]

专利名称：一种导光装置
专利类型：实用新型专利
发明人：蔡晓敏
申请号：CN201820458344.0申请日：20180402
公开号：CN207962316U
公开日：
20181012
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种导光装置，包括遮光件、导光件以及遮光圈，导光件为透明材质，遮光件设置有通光孔；导光件呈槽型，导光件的内底面及外底面分别设置有导光凹部及导光凸块；通光孔、导光凸块及导光凹部三者的位置及数量对应；表盘装配在导光件的凹部中时侧壁部分高出表盘；遮光圈设置在表盘的上方、并低于凹凸结构。

光线沿通光孔、导光凸块、导光凹部、底板及侧壁依次传输，侧壁上的凹凸结构将光线漫反射。

PCBA板上LED灯的光线被充分利用，表盘及指针上光线充足而不刺眼，表盘及指针清晰有光印，表计显得较为高端，能够匹配到高端车或高端船舶上。

申请人：珠海经济特区南森科技有限公司
地址：519000 广东省珠海市香洲区翠前北路28号12栋1单元1102
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：俞梁清
更多信息请下载全文后查看。

【CN209521190U】一种互联网路由器的导光柱注模装置【专利】

【CN209521190U】一种互联网路由器的导光柱注模装置【专利】

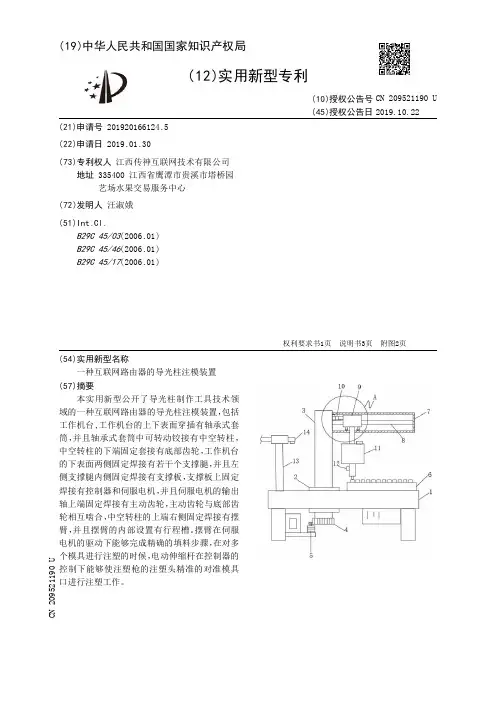

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920166124 .5
(22)申请日 2019 .01 .30
(73)专利权人 江西传神互联网技术有限公司 地址 335400 江西省鹰潭市贵溪市塔桥园 艺场水果交易服务中心
(72)发明人 汪淑娥
(51)Int .Cl . B29C 45/03(2006 .01) B29C 45/46(2006 .01) B29C 45/17(2006 .01)
4 .根据权利要求1所述的一种互联网路由器的导光柱注模装置，其特征在于：所述滑动 限 位杆（8）呈水平固定安装于摆臂（7）的行程槽内 ，并且滑动限 位杆（8）的 左右两端分别与 行程槽内壁固定焊接。
5 .根据权利要求1所述的一种互联网路由器的导光柱注模装置，其特征在于：所述伺服 电机（5）、电动伸缩杆（10）和电磁阀（12）均通过内置电线与电源以及控制器保持电性连接。
实用新型内容 [0003] 本实用新型的目的在于提供一种互联网路由器的导光柱注模装置，以解决上述背 景技术中提出的的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种互联网路由器的导光柱注 模装置，包括工作机台 ,所述工作机台的上下表面穿插有轴承式套筒，并且轴承式套筒中可 转动铰接有中空转柱 ，所述中空转柱的 下端固定套接有底部齿轮 ，所述工作机台的 下表面 两侧固定焊接有若干个支撑腿，并且左侧支撑腿内侧固定焊接有支撑板，所述支撑板上固 定焊接有控 制器 和伺服电 机 ，并且伺服电 机的 输出 轴上端固定焊接有主动齿轮 ，所述主动 齿轮与底部齿轮 相互啮合 ，所述中空转柱的 上端右侧固定焊接有摆臂 ，并且摆臂的内部设 置有行程槽 ，所述行程槽内部固定焊接有滑动限 位杆 ，并且滑动限 位杆上活 动滑动设置有 滑动块 ，所述中空转柱与摆臂交汇处固定焊接有电 动伸缩杆 ，并且电 动伸缩杆的 伸缩端与 滑动块的 一 侧表面固定焊接 ，所述滑动块的 下端固定连接有注塑枪 ，并且注塑枪的 注塑头 一侧安装有电 磁阀 ，所述注塑枪的下方设置有模具台 ，并且模具台的表面设置有若干个导 管柱模具 ，所述工作机台的 上表面左侧上方固定焊接有支撑架 ，并且支撑架的 上端固定夹 持有物料管道。 [0005] 优选的，所述滑动块的下方固定焊接有若干个连接钢条，并且连接钢条下端固定 连接有滑轮，所述滑轮的轮面与摆臂的内壁表面滚动贴合。 [0006] 优选的，所述工作机台的下表面固定焊接有电源。 [0007] 优选的，所述滑动限位杆呈水平固定安装于摆臂的行程槽内，并且滑动限位杆的 左右两端分别与行程槽内壁固定焊接。 [0008] 优选的，所述伺服电机、电动伸缩杆和电磁阀均通过内置电线与电源以及控制器 保持电性连接。 [0009] 与现有技术相比，本实用新型的有益效果是： [0010] 1，摆臂在伺服电机的驱动下能够完成精确的填料步骤，在对多个模具进行注塑的 时候，电动伸缩杆在控制器的控制下能够使注塑枪的注塑头精准的对准模具口进行注塑工 作。

【CN209417338U】一种导光柱安装结构【专利】

【CN209417338U】一种导光柱安装结构【专利】

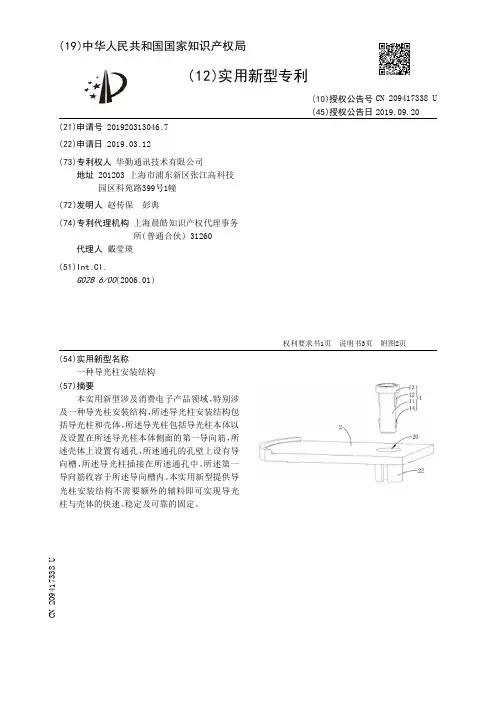

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920313046.7(22)申请日 2019.03.12(73)专利权人 华勤通讯技术有限公司地址 201203 上海市浦东新区张江高科技园区科苑路399号1幢(72)发明人 赵传保　彭典　(74)专利代理机构 上海晨皓知识产权代理事务所(普通合伙) 31260代理人 戴莹瑛(51)Int.Cl.G02B 6/00(2006.01)(54)实用新型名称一种导光柱安装结构(57)摘要本实用新型涉及消费电子产品领域，特别涉及一种导光柱安装结构，所述导光柱安装结构包括导光柱和壳体，所述导光柱包括导光柱本体以及设置在所述导光柱本体侧面的第一导向筋，所述壳体上设置有通孔，所述通孔的孔壁上设有导向槽，所述导光柱插接在所述通孔中，所述第一导向筋收容于所述导向槽内。

本实用新型提供导光柱安装结构不需要额外的辅料即可实现导光柱与壳体的快速、稳定及可靠的固定。

权利要求书1页 说明书3页 附图2页CN 209417338 U 2019.09.20C N 209417338U权　利　要　求　书1/1页CN 209417338 U1.一种导光柱安装结构，包括导光柱和壳体，其特征在于，所述导光柱包括导光柱本体以及设置在所述导光柱本体侧面的第一导向筋，所述壳体上设置有通孔，所述通孔的孔壁上设有导向槽，所述导光柱插接在所述通孔中，所述第一导向筋收容于所述导向槽内。

2.根据权利要求1所述的导光柱安装结构，其特征在于，所述导光柱还包括设置在所述导光柱本体一端的限位部，所述通孔为阶梯孔，所述限位部卡持在所述通孔内且与所述孔壁抵接。

3.根据权利要求2所述的导光柱安装结构，其特征在于，所述通孔包括开设在所述壳体上的一阶孔和设置在一阶孔底部且孔径小于一阶孔的二阶孔，所述二阶孔的孔壁上设有所述导向槽，所述限位部收容于所述一阶孔内，所述导光柱本体收容于所述二阶孔内。
