P808车牌识别---调试说明书目录一、设备安装及接线 --------------------------------------------------------------------------------------- 3二、车牌识别专用摄像机调试 --------------------------------------------------------------------------- 52.1登陆摄像机----------------------------------------------------------------------------------------- 52.2修改摄像机IP地址------------------------------------------------------------------------------- 62.3摄像机视频设置----------------------------------------------------------------------------------- 62.4输入输出相关选项设置-------------------------------------------------------------------------- 82.5储存管理设置------------------------------------------------------------------------------------ 102.6触发方式选择------------------------------------------------------------------------------------- 112.7摄像机调试---------------------------------------------------------------------------------------- 112.8车牌宽度像素点测量------------------------------------------------------------------------------2.9现场调试示例---------------------------------------------------------------------------------------2.10设备版本信息查看 -------------------------------------------------------------------------------三、软件安装与设置 ------------------------------------------------------------------------------------- 133.1安装控件------------------------------------------------------------------------------------------ 153.2安装系统必备------------------------------------------------------------------------------------ 163.3安装硬识别软件--------------------------------------------------------------------------------- 16一、设备布局与接线标准一进一出车牌识别布线图接线说明：每台“P808”提供一根220V交流电线（接空气开关上面），两跟网线（一根连接车牌识别专用摄像机，另一跟连接P808控制主板）,一跟开闸信号线接道闸主板。

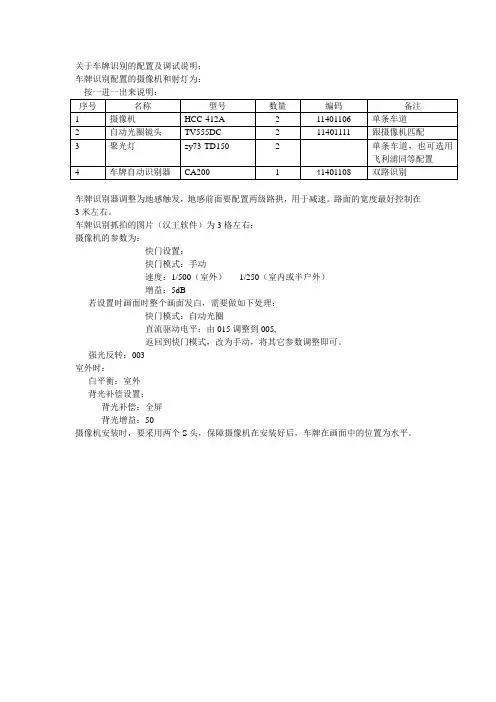

关于车牌识别的配置及调试说明：
车牌识别配置的摄像机和射灯为：
车牌识别器调整为地感触发，地感前面要配置两级路拱，用于减速。

路面的宽度最好控制在3米左右。

车牌识别抓拍的图片（汉王软件）为3格左右；
摄像机的参数为：
快门设置：
快门模式：手动
速度：1/500（室外）1/250（室内或半户外）
增益：5dB
若设置时画面时整个画面发白，需要做如下处理：
快门模式：自动光圈
直流驱动电平：由015调整到005,
返回到快门模式，改为手动，将其它参数调整即可。

强光反转：003
室外时：
白平衡：室外
背光补偿设置：
背光补偿：全屏
背光增益：50
摄像机安装时，要采用两个S头，保障摄像机在安装好后，车牌在画面中的位置为水平。

高清智能车牌识别系统安装与调试手册V2.1（详细版本）智能车牌识别停车场管理系统简介智能车牌识别停车场管理系统是我司根据当前市场发展与客户的需要，开发出来的一款以车辆车牌作为车辆进出车场主要凭证，同时可辅以IC卡刷卡、可实现固定车辆和临时车辆收费、基于以太网的停车场管理系统。

该系统支持多通道进出与图像对比、满足复杂的收费需求；数据处理速度快、信息存储安全、扩展性强，能根据用户的需求，提供合适的停车场系统解决方案。

主要特点：●正常情况下，完全以车牌作为出入场凭证●对临时车牌可进行精确收费，月租车牌过期后可进行临时收费，有效地防止停车费用的流失●具备脱机与脱网功能。

在脱机与脱网时，月租用户可自由出入●车牌识别一体机可代替传统的视频系统，不需要补光灯、摄像机等。

成本低，有较强的竞争力●支持多种车牌识别器，客户可选择面多●提供多种网络显示屏，可播放与显示广告词、出入场欢迎词、时间、剩余车位、收费金额等目录第一章系统配置 (1)1.1系统相关材料、器件的准备 (1)1.1.2 软件清单 (1)1.2工具需求 (1)第二章软件安装 (1)2.1 PC机型及配置的选择 (1)2.1.1硬件环境 (1)2.1.2 软件环境 (2)2.1.3 局域网通讯环境 (2)2.2 数据库安装 (2)2.3 停车场系统软件安装 (10)第三章车道信息显示屏安装 (14)3.1车道信息显示屏安装 (14)3.6车牌识别相机的安装接线 (15)第五章系统调试 (17)5.1网络的组建 (17)5.2 系统初始化设置 (20)5.2.1启动SQL Server服务器 (20)5.1.3 数据库创建配置 (22)5.1.4 运行车牌识别系统服务服务器 (26)5.1.5 车牌识别系统初始化 (26)5.1.5.1管理员登录 (26)5.1.5.2系统参数初始化 (27)5.1.5.3创建岗亭 (28)5.1.5.4创建通道 (29)5.1.5.5设置收费规则 (31)5.1.5.6注册车牌 (34)5.12 数据整理与系统备份 (34)第七章系统安装调试常见故障及分析处理 (36)第一章系统配置1.1系统相关材料、器件的准备1.1.2 软件清单智能车牌识别管理系统安装包、SQL Server 20001.2工具需求万用表、大小螺丝刀【含一字起子(5mm×75mm)一字起子(6mm×100mm)和十字起子(#0×75mm)十字起子(#1×75mm)十字起子(#2×100mm)】、剪钳、剥线钳、镊子等常用工具。

车牌识别系统安装调试说明随着车牌识别系统的普及，车牌识别系统的安装和调试也成为很多工程商关注的话题，如何使车牌识别更好的发挥其作用，依据现场情况做好车牌识别系统的安装和调试是必须要了解的，安快小编依据工程师多年安装经验汇总了如下几点标准，希望对您有帮助。

一、安快车牌识别系统如何在安全岛施工安全岛主要用于设备安装，以及防水、防撞。

一般做在出入通道中间。

【根据现场情况确定】宽度：如岛上同时放置岗亭的话，一般在1200mm---1500mm;如果安全岛只是安装设备，宽度约在60mm---80mm左右，设备固定位置距离安全岛边缘100mm左右。

长度：安全岛的长度约在5000mm--6000mmm左右。

高度：安全岛一般应高出地面150mm--200mm。

没有安全岛时，要做设备基础，设备安装的地方为水泥地面时，(与安全岛一样)以星型50cm左右打一个Φ10X100规格的膨胀螺栓。

地面不低于5cm，并预埋、固定设备线管，位置正确后就可以浇灌混凝土了。

如果安全岛做在有坡度的地面，用水平仪找平，呈阶梯状。

安全岛设备安装注意事项：如果道闸对开时，2个设备基础高度应在同一水平线上。

设备基础和安全岛表面抹灰处理：横平竖直，整齐美观。

如果贴砖就不用抹灰。

二、布管与穿线1、水泥地面开槽深度：线管放置后上部表面距离地面不低于4cm，2管间有1cm缝隙，以便于水泥浇灌后，车辆过压线管无动弹，路面结实不损坏管线。

2、土壤地面开槽：深度大于10cm，管面距离地面不低于5cm；转角处用弯管器弯曲成型、直通接头连通;不允许使用三叉接头，直角接头;线管内所穿导线面积不超过内孔截面的50%。

3、防水处理：埋设管道深度不少于10cm，进入机箱设备后预留5cm左右；管与管连接处刷胶水后连接;强电，弱电分开铺设;对有强磁干扰的场所，采用镀锌钢管做接地处理。

三、地感线圈施工一般规格：1m*2m【大型车辆由实际情况确定】使用0.75铁氟龙线，绕线4--5圈。

P808车牌识别---调试说明书目录一、设备安装及接线 --------------------------------------------------------------------------------------- 3二、车牌识别专用摄像机调试 --------------------------------------------------------------------------- 52.1登陆摄像机----------------------------------------------------------------------------------------- 52.2修改摄像机IP地址------------------------------------------------------------------------------- 62.3摄像机视频设置----------------------------------------------------------------------------------- 62.4输入输出相关选项设置-------------------------------------------------------------------------- 82.5储存管理设置------------------------------------------------------------------------------------ 102.6触发方式选择------------------------------------------------------------------------------------ 102.7摄像机调试---------------------------------------------------------------------------------------- 112.8车牌宽度像素点测量------------------------------------------------------------------------------2.9现场调试示例---------------------------------------------------------------------------------------2.10设备版本信息查看 -------------------------------------------------------------------------------三、软件安装与设置 ------------------------------------------------------------------------------------- 133.1安装控件------------------------------------------------------------------------------------------ 153.2安装系统必备------------------------------------------------------------------------------------ 153.3安装硬识别软件--------------------------------------------------------------------------------- 16一、设备布局与接线标准一进一出车牌识别布线图接线说明：每台“P808”提供一根220V交流电线（接空气开关上面），两跟网线（一根连接车牌识别专用摄像机，另一跟连接P808控制主板）,一跟开闸信号线接道闸主板。

车牌识别一体机系统调试说明书目录一．车牌识别概述 (4)二、车牌识别安装前注意事项....................................................................... 错误!未定义书签。

1、计算机最低配置要求......................................................................... 错误!未定义书签。

2、现场安装位置最低要求尺寸............................................................. 错误!未定义书签。

三、布线图 (7)1、标准一进一出布线图 (7)2、单通道一进一出布线图 (8)3、出入口分开布线图 (8)4、现场安装角度及识别距离参考对比图 (9)5、摄像机尾板接线图 (10)6、设备接线图 (10)四．车牌识别一体机安装步骤 (11)1．固定摄像机立柱 (11)2．补光灯支架安装及补光灯安装 (11)3．鸭嘴 (11)4．摄像机安装 (11)五．三步轻松完成摄像机参数设置 (12)第一步：设置安装引导 (13)第二步：摄像机IP地址设置 (13)第三步：设置输入输出 (14)六、摄像机参数设置 (15)1．储存管理 (15)2．智能分析 (15)3．用户管理 (16)4．摄像机在IE浏览器上看不到视频设置步骤 (17)5．设备常见故障处理 (17)七．数据库安装步骤说明 (18)八．软件安装步骤 (22)1．选择安装文件 (22)2．双击运行安装程序 (22)3．创建数据库 (26)4．运行视频注册控件 (26)九．管理软件操作说明 (27)1．双击运行桌面图标 (27)2．选择管理员登录 (27)十、软件主界面三步设置 (28)1、参数设置 (28)2、道口设置 (31)3、用户类型及收费设置 (31)十一．系统管理及停车管理 (33)1．密码修改 (33)2．用户管理 (33)3.．数据库维护 (35)4．操作日志 (37)5．车主档案管理 (37)6．在线收费 (40)7．单位设置 (40)十二．记录查询与报表输出 (41)1．月租用户缴费记录 (41)2．预付款用户充值记录 (42)3．临时停车收费记录 (42)4．交班记录 (43)5．预付款余额查询 (43)6．固定用户图像对比记录 (43)7．消费减免记录 (43)8．车辆刷卡记录 (43)9．场内车查询 (43)十三．安装时故障排除 (43)1．局域网网络的组建 (43)2．安装SQL2000数据库提示挂起 (52)3．一键共享软件 (53)一．车牌识别概述在现代化停车场管理中，涉及到各方面的管理，其中车辆的管理是一个重要的方面。

车牌识别一体机安装调试指南第一步：选择安装位置和安装高度摄像机安装在道闸主机前靠近车道的一侧安全岛为佳,以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则,如图示意：保证有效识别距离在2m以上,推荐3~6米,支持2~8米按标配的~12mm电动变焦镜头,若需识别更长距离,需升级镜头;小提示：车道长度不足的情况,摄像机可置于道闸后方;第二步：连接设备P1为接电源端口,请外接12V-2A的电源,P2端口为网口;第三步：调节车辆成像角度在IE地址栏输入设备IP地址默认IP：,账号：admin,密码：admin,在网页实时视频查看车辆成像角度;侧角：小于30度,支持45度；俯角：小于30度,支持45度;小提示：如正确安装图示,相机可尽量往车道平行方向调整;错误安装也能识别,但识别率会有2、3个百分点的影响;第四步：调整车牌成像尺寸及聚焦在网页“安装引导”页进行调节,引导页视频图像上已给出一个推荐的车牌尺寸,只需调节“变倍”,配合“聚焦”,使实际场景中的车牌尺寸尽量接近于推荐的车牌尺寸即可推荐的宽度：车牌在视频中的宽度在120-200个像素范围,或者占视频图像宽度的1/10-1/7之间;小提示：先调变倍,再调聚焦,车牌过大会影响识别率;第五步：配置识别区域和虚拟线圈视频流识别：识别的帧数越多,识别率越高;识别区域：在“安装引导”界面,可自定义识别区域,通过配置识别区域可屏蔽掉不必要的干扰;虚拟线圈的位置配置：虚拟线圈控制了识别结果的触发时机,可自定义线圈位置,线圈需绘制在识别区域内部;小提示：最佳识别区域在视频图像的下半部分,车牌尺寸合适,且车辆由上至下驶入识别了较长距离虚拟线圈多绘制于此第六步：安装外置补光灯通过安装外置补光灯,可在夜间得到更好的成像质量和提高识别率;外置补光灯使用停车场专用白光LED补光灯,带光敏电阻自动开关功能,防水等级IP65;错误提示：外置补光灯与一体机安装距离过近,两者的距离小于30cm,补光灯的光线会直接被车牌表面的反光涂层反射到镜头,导致车牌在视频图像中引起过曝,显得发白,影响最终的识别结果第七步：调整内置补光灯亮度在“安装引导”界面,可调节内置LED亮度等级;错误亮度等级,内置补光灯过亮,照成过曝情况,此时应该降低补光灯的亮度,如下图：小提示：内置亮度设为2-3级就行,对于识别距离超过6米的停车场,可提高亮度等级,不是车牌越亮越容易识别第八步：接通其它接口线路,满足典型应用需求整体结构：车牌识别一体机尾线接口说明序号描述功能标识详细接线说明P 1 黑色DC电源插口19-24V+正确安装案例错误安装案例典型应用场景：1．白名单直接抬杆放行白名单数据导入设备,开关量输出1接道闸,车牌识别触发后,在设备上白名单验证通过后直接抬杆放行请做如下配置：基本设置->输入输出->输出配置2．实际地感触发车牌识别开关量输入1接地感线圈请做如下配置：基本设置->输入输出->车牌识别触发方式3．RS485接口外接其它设备输出车牌识别信息车牌识别触发后,在设备上白名单验证通过后,通过RS485-1进行输出请做如下配置：基本设置->输入输出->输出配置4．外接闪光灯,使用爆闪功能请做如下配置：开关量输入2接地感线圈,地感线圈都支持开关量信号,通过地感线圈控制闪光灯,将闪关灯连接在尾线或接线板的开关量输出接口,并且同时配置车牌输出方式为外部输入2触发此时需要调节触发延迟时间,与闪光灯配合,使识别效果最佳常见问题解答1．相机登陆的IP、用户名和密码出厂默认IP：,用户名：admin,密码：admin2．忘记IP地址,或用户名密码怎么办采用硬件复位的方式解决操作方法：打开设备外盖,黑色盖板上有圆孔,通过圆孔,使用工具长按电路板上的复位按钮,待设备LED灯闪两下后松开按钮,设备重启后即可恢复到默认的IP,用户名和密码;3．一体机配置工具若客户电脑IE版本要求IE版本以上太低或电脑配置太低无法打开设备网页,可使用一体机配置工具对设备进行配置,一体机配置工具在一体机开发包文件夹,或者和相关人员获取;4．相机无法登陆A．请检查并确保设备是和登陆电脑在同一个局域网；局域网无其他设备和一体机IP冲突,IP冲突会导致登陆不上,判断方法：先断开设备,再通过在电脑上ping设备IP,能ping通说明局域网此IP已经在使用;B．请检查并确保网口指示灯亮,指示灯不亮说明网络不通,导致登陆不上,此时需检查网络;5．网页端登陆的常见问题A．登陆设备后,登陆界面显示不正常,请确保IE版本是及以上;B．登陆到实时视频界面,无视频播放,此问题为没有安装控件,重新刷新网页,在网页会提示安装控件,安装完成即可看到实时视频;。

车牌识别系统设备安装调试指南飞龙科贸车牌识别系统设备安装调试指南车牌识别系统设备安装调试流程图（即步骤）：一、车牌识别系统设备安装1、出入口车牌抓拍系统中，相机普遍采取侧装方式，建议采用150cm以上立杆，直径5~8cm的不锈钢立柱；相机安装高度为120cm至150cm ，采取俯视角度安装，立柱安装在道闸前方；2、相机的安装位置距离来车方向触发线圈的中轴线距离为3.5~5米，以保证合适的抓拍距离；3、上述触发线圈的中轴线即为相机的对焦焦点位置；4、补光灯与相机在同一立杆上安装，安装高度为地面以上30~60cm 的位置，灯光调试，注意正打在地感线圈来车的车牌与地面之间为宜；5、标准一进一出车牌识别设备安装示意图如下；6、标准一进一出车道较好（进出车道均较直）的车牌识别设备安装平面图如下：二、地感线圈施工1、线圈材料在理想状况下（不考虑一切环境因素的影响），电感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
