1. 本工程地下二层为甲类防空地下室,人防等级为核6级.

一、人防临空墙计算

1、室内出入口等效静荷载为qQ=200kN／㎡

人防临空墙厚度为300㎜

材料强度综合调整系数γl=1.35

混凝土采用C35

受力钢筋采用HRB400

临空墙短跨方向（主要受力方向）为3.00m

考虑上、下端人防顶板和基础的约束作用

取M=101ql2

现取宽度1.0m板带进行计算，保护层厚度为20㎜

M＝10200×3.02＝180 kN•m

按建筑结构常用数据：

AS＝1.35h3601018006＝1.35270360102.5206＝1371.74㎜2

取C18@150，AS＝1696㎜2

人防临空墙配筋：

水平分布筋为D14@150

垂直分布筋为D18@150

均满足承载力计算要求。

二、门框墙计算

本工程门框墙处均设有暗柱，无端柱门框墙按最大悬挑长度：l0＝700㎜

防护密闭门门框墙：270kN／㎡，取宽度1.0m板带进行计算

M＝Pllq21212＝7.05.02.12702170.0270212＝122.85 kN•m

AS＝1.35h3600M＝1.352703601085.1226＝936.21㎜2

门框墙暗柱箍筋水平筋取：D14@150，满足承载力计算要求。

三、人防外墙计算

地下室外墙按单向板计算 取1m宽进行计算

1、基本资料： 截面宽度b＝ 1000 （mm) 截面高度h＝ 250 （mm)

混凝土强度等级 C45 钢筋 III级 fy= 360 N/mm2 2

计算长度L0= 3.000 m 计算模型为一端固接，一端铰接

顶板标高 -3 m

室外地坪标高 -0.45 m

地下水位标高 -1.85 m

底板标高 -6 m

顶板至室外地坪 h1 2.55 m

顶板至地下水距离 h2 -1.15 m

水位至底板 h3 4.15 m

填土容重 γ 18 KN/m3

浮容重 γ’ 8 KN/m3

地面堆载 q地面 10 KN/m3

土内摩擦角 φ 19.3 °

主动土压力系数 K0 0.50

2、荷载计算：

a). 土对外墙的侧压力: qt=K0(γ(h1+h2)+γ’h3)=29.3855967 kN/m

b). 地下水压力: qs=γ水x h3=41.5 kN/m

c). 核爆炸等效静荷载: qe= 60 kN/m

d). 堆载侧压力 qd=K0*q地面＝ 5.0 kN/m

3、弯矩及配筋计算：

取最大受力点进行计算，故取固端支座B点计算

a). 平时状态下计算

M=1.2*qtl2/15+1.2*qsl2/15+1.2*qsl2/8=57.83 kN.m

钢筋计算

fc= 21.1 N/mm2

钢筋保护层厚度 as 40 mm

有效高度 ho=h-as-10 =200mm

αs=M/(fc*h02)*1000=0.069

γ=1/2+1/2*SQRT(1-2*αs)=0.964

AS=M/(γ*fy*h0)= 833mm2

实际配筋为： Ф16@150 As= 2680 mm2

b). 核爆炸作用下计算 fy= 486 N/mm2

M=1.2*qtl2/15+1.2*qsl2/15+1.2*qsl2/8+1.0*qel2/8

= 125.330533 kN.m

钢筋计算

fc= 21.1 N/mm2

调整后fc= 14.3x1.5=31.65N/mm2

αs=M/(fc*h02)*1000 =0.099

γ=1/2+1/2*SQRT(1-2*αs)=0.948

AS=M/(γ*fy*h0)= 1360 mm2

实际配筋为： Ф16@150 As= 2680 mm2

跨中最大弯矩近似计算 平时状态下计算

a). M=1.2*(qt+qs)*l2*0.0298+1.2*qd*9/128= 26.63 kN.m

钢筋计算

fc= 29.6 N/mm2

αs=M/(fc*h02)*1000=0.022

γ=1/2+1/2*SQRT(1-2*αs)=0.989 3

AS=M/(γ*fy*h0)= 374 mm2

实际配筋为： Ф16@150 As= 2680 mm2

核爆炸作用下计算 fy= 486 N/mm2

b). M=1.2*(qt+qs)l2*0.0298+1.0*qel2*9/128+1.2*qd*9/128

M= 64.60357857 kN.m

钢筋计算

fc= 29.6 N/mm2

调整后fc= 14.3x1.5= 44.4N/mm2

αs=M/(fc*h02)*1000=0.036

γ=1/2+1/2*SQRT(1-2*αs)=0.981

AS=M/(γ*fy*h0)= =677mm2

实际配筋为： Ф16@150 As= 2680 mm2

三、人防顶板计算

LB-1矩形板计算

项目名称_____________日 期_____________

设 计 者_____________校对者_____________

一、构件编号: LB-1

二、示意图

三、依据规范

《建筑结构荷载规范》 GB50009-2001

《混凝土结构设计规范》 GB50010-2010

四、计算信息

1.几何参数

计算跨度: Lx = 4500 mm; Ly = 3800 mm

板厚: h = 250 mm

2.材料信息

混凝土等级: C40 fc=19.1N/mm2 ft=1.71N/mm2 ftk=2.39N/mm2 Ec=3.25×104N/mm2

钢筋种类: HRB400 fy = 360 N/mm2 Es = 2.0×105 N/mm2

最小配筋率: ρ= 0.214%

纵向受拉钢筋合力点至近边距离: as = 20mm

保护层厚度: c = 10mm 4

3.荷载信息(均布荷载)

永久荷载分项系数: γG = 1.200

可变荷载分项系数: γQ = 1.000

准永久值系数: ψq = 1.350

永久荷载标准值: ｑgk = 12.000kN/m2

可变荷载标准值: ｑqk = 60.000kN/m2

4.计算方法:弹性板

5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定

6.设计参数

结构重要性系数: γo = 1.00

泊松比:μ = 0.200

五、计算参数:

1.计算板的跨度: Lo = 3800 mm

2.计算板的有效高度: ho = h-as=250-20=230 mm

六、配筋计算(lx/ly=4500/3800=1.184<2.000 所以按双向板计算):

1.X向底板钢筋

1) 确定X向板底弯矩

Mx = 表中系数(γG*ｑgk+γQ*ｑqk)*Lo2

= (0.0155+0.0249*0.200)*(1.200*12.000+1.000*60.000)*3.82

= 21.962 kN*m

2) 确定计算系数

αs = γo*Mx/(α1*fc*b*ho*ho)

= 1.00*21.962×106/(1.00*19.1*1000*230*230)

= 0.022

3) 计算相对受压区高度

ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.022) = 0.022

4) 计算受拉钢筋面积

As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.022/360

= 268mm2

5) 验算最小配筋率

ρ = As/(b*h) = 268/(1000*250) = 0.107%

ρ

所以取面积为As = ρmin*b*h = 0.214%*1000*250 = 535 mm2

12@180, 实配面积628 mm2

2.Y向底板钢筋

1) 确定Y向板底弯矩

My = 表中系数(γG*ｑgk+γQ*ｑqk)*Lo2

= (0.0249+0.0155*0.200)*(1.200*12.000+1.000*60.000)*3.82

= 30.050 kN*m

2) 确定计算系数

αs = γo*My/(α1*fc*b*ho*ho)

= 1.00*30.050×106/(1.00*19.1*1000*230*230)

= 0.030

3) 计算相对受压区高度

ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.030) = 0.030

4) 计算受拉钢筋面积 5

As = α1*fc*b*ho*ξ/fy = 1.000*19.1*1000*230*0.030/360

= 368mm2

5) 验算最小配筋率

ρ = As/(b*h) = 368/(1000*250) = 0.147%

ρ

所以取面积为As = ρmin*b*h = 0.214%*1000*250 = 535 mm2

12@180, 实配面积628 mm2

3.X向支座左边钢筋

1) 确定左边支座弯矩

Mox = 表中系数(γG*ｑgk+γQ*ｑqk)*Lo2

= 0.0552*(1.200*12.000+1.000*60.000)*3.82

= 59.291 kN*m

2) 确定计算系数

αs = γo*Mox/(α1*fc*b*ho*ho)

= 1.00*59.291×106/(1.00*19.1*1000*230*230)

合集下载

人防计算书

人防计算书

版本号：B

修改码：0

哈尔滨工业大学建筑设计研究院文件

人 防 设 计 计 算 书

代码:［BＲ－７－13］

项目名称 哈尔滨世茂滨江新城新建地下人防工程

工程编号 17094 专 业 结 构

设 计 王 亮

校 对 柳少公

审 核 于福臻

哈尔滨工业大学建筑设计研究院

人防计算书

一、 设计依据

《人民防空地下室设计规范》GB50038—2005

《建筑地基基础设计规范》GB50007—2011

《混凝土结构设计规范》GB50010—2010

《建筑抗震设计规范》GB50011-2010(2016版）

二、荷载取值

人防工程为地下两层，层高均为3.6m，地下二层为甲类核6级，常6级物资库，地下一层为甲类核6级，常6级二等人员掩蔽所，荷载根据《人民防空地下室设计规范》GB50038-2005取值，按承受常规武器爆炸动荷载、核武器爆炸动荷载、静荷载组合分别作用设计，日 期 2017-4 并取最不利组合配筋。

三、材料

墙、柱混凝土采用C35，梁、板采用C35混凝土，钢筋:采用HRB400级。

四、结构体系 人防地下室荷载（kN/m2）

地下车库顶板 70 通道底板 75

地下车库外墙 60 防护间单元隔墙 50

地下车库底板

（桩基础） 25 防护单元与地下室隔墙 110

临空墙 160 防护单元与地下室门框墙 170

门框墙 240 梯板正面 60

通道顶板 75 梯板反面 30

防倒塌棚架水平 15 防倒塌棚架垂直 50

上下防护单元间楼板 50 本工程采用钢筋混凝土框架结构，外墙、临空墙、隔墙等采用钢筋混凝土墙体，基础采用桩基础，地下室底板为桩基础防水板，地下室顶楼盖采用无梁楼盖体系，梁、板、墙、底板构件尺寸详见图纸。

五:设计方法

人防楼板及梁柱配筋采用盈建科1.8.2版，输入相应荷载进行设计.

地下室外墙，临空墙，人防隔墙等采用理正,scct等结构计算软件,按相应人防荷载进行设计.

人防设计结构计算书

人防设计结构计算书

- 1 - 结构设计计算书

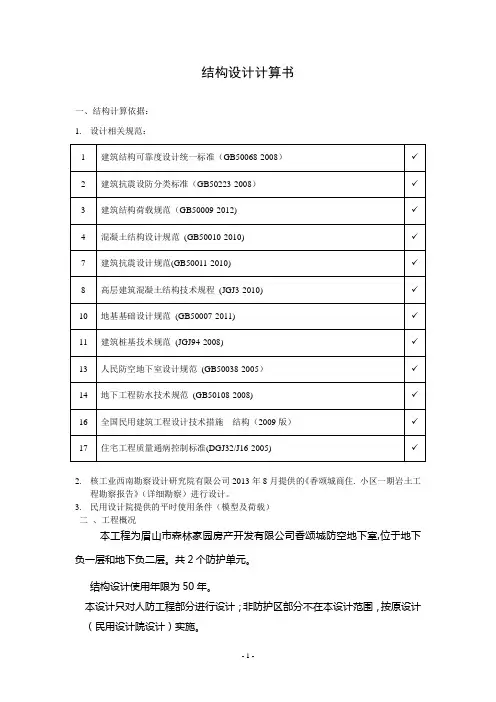

一、结构计算依据：

1. 设计相关规范：

1 建筑结构可靠度设计统一标准（GB50068-2008） 

2 建筑抗震设防分类标准（GB50223-2008） 

3 建筑结构荷载规范（GB50009-2012) 

4 混凝土结构设计规范 (GB50010-2010) 

7 建筑抗震设计规范(GB50011-2010) 

8 高层建筑混凝土结构技术规程 (JGJ3-2010) 

10 地基基础设计规范 (GB50007-2011) 

11 建筑桩基技术规范 (JGJ94-2008) 

13 人民防空地下室设计规范 (GB50038-2005） 

14 地下工程防水技术规范 (GB50108-2008) 

16 全国民用建筑工程设计技术措施 结构（2009版） 

17 住宅工程质量通病控制标准(DGJ32/J16-2005) 

2. 核工业西南勘察设计研究院有限公司2013年8月提供的《香颂城商住. 小区一期岩土工程勘察报告》（详细勘察）进行设计。

3. 民用设计院提供的平时使用条件（模型及荷载）

二 、工程概况

本工程为眉山市森林家园房产开发有限公司香颂城防空地下室,位于地下负一层和地下负二层。共2个防护单元。

结构设计使用年限为50年。

本设计只对人防工程部分进行设计；非防护区部分不在本设计范围，按原设计（民用设计院设计）实施。

- 2 - 人防工程概况

人防工程标准 人防工程类别 防核抗力级别 防常抗力级别 防化等级 平时用途 战时用途

乙类 否 6 丙 汽车库及设备用房 二等人员掩蔽部

核武器（常规武器）等效静载(kN/m2) 顶 板 外 墙 底 板

门 框 墙 临 空 墙 楼 梯

抗水板 筏板

32 40 不考虑 不考虑 160 110 50

核武器（常规武器）等效静载(kN/m2) 隔墙

6级与6级 6级与普通地下室

人防计算书 2

人防计算书 2

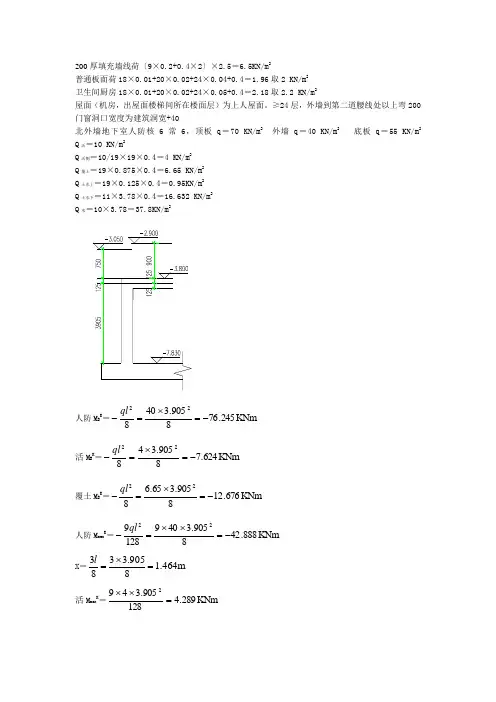

200厚填充墙线荷〔9×0.2+0.4×2〕×2.5＝6.5KN/m2

普通板面荷18×0.01+20×0.02+24×0.04+0.4＝1.96取2 KN/m2

卫生间厨房18×0.01+20×0.02+24×0.05+0.4＝2.18取2.2 KN/m2

屋面（机房，出屋面楼梯间所在楼面层）为上人屋面。≥24层，外墙到第二道腰线处以上弯200

门窗洞口宽度为建筑洞宽+40

北外墙地下室人防核6常6，顶板q＝70 KN/m2 外墙q＝40 KN/m2 底板q＝55 KN/m2

Q活＝10 KN/m2

Q活侧＝10/19×19×0.4＝4 KN/m2

Q覆土＝19×0.875×0.4＝6.65 KN/m2

Q土水上＝19×0.125×0.4＝0.95KN/m2

Q土水下＝11×3.78×0.4＝16.632 KN/m2

Q水＝10×3.78＝37.8KN/m2

人防MBK＝KNm245.768905.340822ql

活MBK＝KNm624.78905.34822ql

覆土MBK＝KNm676.128905.365.6822ql

人防MmaxK＝KNm888.428905.3409128922ql

X＝4m46.18905.3383l

活MmaxK＝KNm289.4128905.3492 覆土MmazK＝KNm13.7128905.3492

水上土活MBK＝KNm0025.05316125.095.053162222qa

905.3125.0 RA＝KNqlqb275.1905.378.34905.3878.395.042323

mqRaXA467.1 Mmaz＝KNmqRaRAA015.12

人防计算书 3

人防计算书 3
