低压变频柜技术标准

2012-2-25发布 2012-2-26实施 目 次

前 言 .............................................................................................................................................................. 1

1 范围 .................................................................................................................................................................. 2

2 引用文件和资料 .............................................................................................................................................. 2

3 概述 .................................................................................................................................................................. 2

4 设备参数 .......................................................................................................................................................... 2

5 零部件清册 ...................................................................................................................................................... 2

6 检修专用工器具 ............................................................................................................... 错误!未定义书签。

7 检修特殊安全措施 .......................................................................................................................................... 4

8 维护保养 .......................................................................................................................................................... 4

9 检修工序及质量标准 ...................................................................................................................................... 4

10 检修记录 ........................................................................................................................................................ 5

前 言

为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。

本标准由标准化管理委员会提出。

本标准由设备部归口。

本标准起草单位：设备部

本标准主要起草人：

本标准主要审定人：

本标准批准人：

本标准委托设备部负责解释。

本标准是首次发布。

低压变频器柜技术标准

1范围

本标准规定了低压变频器柜的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。

本标准适用于公司低压变频器柜设备的技术管理工作。

2引用文件和资料

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

3概述

变频器是用于控制三相电动机速度的设备，功率从120W—200KW,由微处理控制并采用具有现代先进技术水平的绝缘栅双极型晶闸管作为功率输出器件，具有很高的运行可靠性和功能的多样性，降低了电机的运行噪声。具有全面而完善的保护功能。变频器柜由柜体，变频器，接触器，按钮，指示灯，进出线电抗器，继电器，电压表，电流表组成。

4设备参数

4.1技术规范

4.1.1设备本体

序号 名称 型号及参数 单位 备注

1 柜体 600*800*2200

2 变频器 西门子 ABB 施耐德 伟肯

3 额定功率: 120W-200kW

4 防护等级：

5 接触器

6 热继电器

7 按钮

8 继电器

9 额定电压 450V

10 电抗器

11

4.2运行状态参数

序号 参数 标准值

变频器温度 不大于40℃

电流 不大于电机额定电流

5零部件清册 序号 名称 物资编码 规格型号 单位 数量 储备量

1 信号灯 AD56-22DS/31W

白色 AC220V

2 信号灯 AD56-22DS/31Y

黄色 AC220V

3 信号灯 AD56-22DS/31R

红色 AC220V

4 信号灯 AD56-22DS/31G

绿色 AC220V

5 接触器 CJX1-9/22

AC220V

6 FR热继电器 JRS2-12.5/Z

1.25~2A

7 继电器 RM2S-UL

AC220V

8 继电器 RY4S-UL

AC220V

9 电压表 DK8A-AV600

10 电流表 DK8A-AA20

11 按钮 LAY50-22D-R

红

12 按钮 LAY50-22D-G

绿

13 急停按钮 LAY50-22D-F Z/R

红

14 旋转开关 LAY50-22D-F XS/X

黑

15 熔芯 RS30C 160A

16 熔芯 RS30C 125A

17 熔芯 RS30C 35A

18 熔芯 RS30C 63A

19 熔芯 RS30C 160A

20 熔芯 RS30C 16A

21 熔芯 RS30C 80A

22 熔芯 RS30C 50A

23 熔芯 RS30C 100A

24 熔芯 RS30C 80A

25 熔芯 RS30C 80A

26 熔芯 RS33 NGTC2

400A

27 熔芯 RS33 NGTC2

315A

28 熔芯 RS34 NGTC3 序号 名称 物资编码 规格型号 单位 数量 储备量

450A

29 熔芯 RS34 NGTC3

560A

30 熔芯 RS32 NGTC1

200A

31 熔芯 RT18-32 2A

32 进线电抗器 SWC-S331-54.7

33 进线电抗器 SWC-S331-20.2

33 进线电抗器 SWC-S331-39

34 进线电抗器 SWC-S331-244.5

35 进线电抗器 SWC-S331-111

36 进线电抗器 SWC-S331-442

37 进线电抗器 SWC-S331-45.2

38 进线电抗器 SWC-S331-39

39 进线电抗器 SWC-S331-29

40 进线电抗器 SWC-S331-91

41 进线电抗器 SWC-S331-20.2

42 进线电抗器 SWC-S331-190

43 出线电抗器 SWC-S330-250

44 出线电抗器 SWC-S330-92

45 出线电抗器 SWC-S330-477

46 出线电抗器 SWC-S330-47

47 出线电抗器 SWC-S330-34

48 出线电抗器 SWC-S330-72

49 出线电抗器 SWC-S330-22

50 出线电抗器 SWC-S330-146

7检修特殊安全措施

7.1 检修开工前必须办理工作票，停电后方能开工。

7.2 停电5分钟后方可触摸，或者人为对电容放电，放完电后方可继续作业

8维护保养

8.1、 认真监视并记录变频器人机界面上的各显示参数，发现异常应即时反映

8.2、 认真监视并记录变频室的环境温度，环境温度应在-5℃～40℃之间。

8.33、 夏季温度较高时，应加强变频器安装场地的通风散热。确保周围空气中不含有过量的尘埃，酸、盐、腐蚀性及爆炸性气体

8.44、 夏季是多雨季节，应防止雨水进入变频器内部（例如雨水顺风道出风口进入）

8.5、 变频器柜门上的过滤网通常每周应清扫一次；如工作环境灰尘较多，清扫间隔还应根据实际情况缩短

8.6、 变频器正常运行中，一张标准厚度的A4纸应能牢固的吸附在柜门进风口过滤网上

8.7、 变频室必须保持干净整洁，应根据现场实际情况随时清扫。

8.8、 变频室的通风、照明必须良好，通风散热设备（空调、通风扇等）能够正常运转

8.2变频器停机后需要维护的项目

8.2.1、 用带塑料吸嘴的吸尘器彻底清洁变频器柜内外，保证设备周围无过量的尘埃。

8.2.2、 检查变频室的通风、照明设备，确保通风设备能够正常运转。

8.2.3、 检查变频器内部电缆间的连接应正确、可靠

8.2.4、 检查变频器柜内所有接地应可靠，接地点无生锈

合集下载

低压配电柜(箱)技术规范

低压配电柜(箱)技术规范

EL-1

XXXX

低压配电柜(箱)采购工程

技术规范

XXXXXXXX

2019年1月8日

EL-2

目 录

第一节 低压配电柜(箱)

第二节 动力系统低压配电控制柜（箱）

第三节 低压配电柜(箱)及动力配电控制柜(箱)技术偏离表

第四节 设备材料建议品牌表

第五节 配电箱（柜）内明细配置表

EL-3

第一节 低压配电柜(箱)

1.1 总则

1.1.1 说明

1.1.1.1 本节说明所有配电装置的供应、安装、测试、试运行和投入使用，如图所示或本章规定。

1.1.1.2 为解决电压降问题，若干主线配电电缆选用尺寸过大的电缆。可能存在着这些电缆不能接到配电装置的情况。为此，须把电缆接到电缆分盒，再通过截面面积较小的电缆再连接到配电装置上。投标价格须包括中接。如需要使用此类电缆分盒，必须在安装前交付电缆尺寸，设备额定值等详细建议供审批用。

1.1.2 质量保证

1.1.2.1 所有设备、材料和工艺须符合相应的国家及行业标准和当地电力公司之规定。

1.1.2.2 所有设备材料和附件必须适用于规定的操作条件。

1.1.2.3 所有同类型设备和材料必须为同一厂商的产品。所有相同的部件应能替换使用。

1.1.2.4 所规定的每一种设备必须经过测试，并经证明其设计和制造符合相应的国标或 IEC 标准。工程师可独自决定要求提交由享有声誉的独立测试实验室和机构所发出的测试证明书。

1.1.2.5 作为一个完整项目的设备，如微型断路器/微型断路器盘须由同一厂制造或在许可下制造(即ABB、施耐德、西门子授权制造商)。在后一种情况，工程师有权单独决定许可协议的可接受性以及是否接受或拒绝所提供的产品。

1.1.2.6 整座低压配电柜（箱）及其部件的设计和制造须符合最新修订的下列标准（但不局限下列标准）：

A GB7251(1.2.3.4.5)低压成套开关设备及控制设备

B GB/T14048.1-1993低压开关设备及控制设备总则

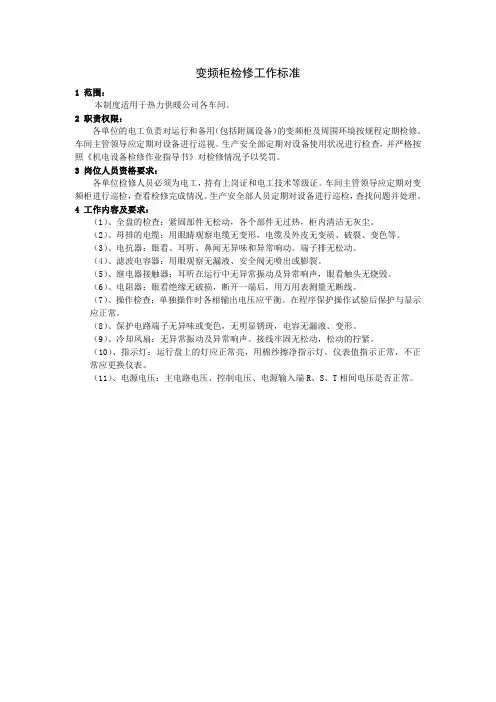

变频柜检修工作标准
