低音炮的制作方法

鼓形音箱的制作方法

一、鼓形音箱的概述

鼓形音箱是一种特殊的音箱，其外形类似于鼓，因此也被称为“鼓型音箱”。它的设计能够使得声音更加透明、清晰，同时还能够增强低频效果。制作鼓形音箱需要一定的技巧和经验，但只要掌握了正确的方法，就可以轻松完成。

二、所需材料和工具

1. 木板：需要准备两块大小相同的木板，厚度大约为18毫米。

2. 音箱单元：可以根据自己的需求选择相应的音箱单元。

3. 吸音棉：用于调节声音效果。

4. 螺丝、螺母等固定工具。

5. 锯子、电钻等加工工具。

三、制作步骤

1. 制作主体结构

首先需要将两块木板分别锯成一个圆形。其中一个木板需要再次锯成两半，以便于后续加入吸音棉。然后将两个圆形木板用螺丝和螺母固定在一起，组成一个完整的圆柱体结构。接下来，在圆柱体上开出合适大小的动态喇叭孔和低音反射孔。最后，将音箱单元固定在动态喇叭孔上。

2. 加入吸音棉

将准备好的吸音棉分别放入两个半圆形木板内部，然后将其固定在主体结构上。这样可以有效地调节声音效果，使得声音更加清晰、透明。

3. 完成细节处理

在主体结构上进行必要的修整和打磨，以便于后续的喷漆和美化工作。可以根据自己的喜好选择相应的颜色进行喷漆，并加入一些装饰元素，使得鼓形音箱更加美观。

四、注意事项

1. 制作过程中需要注意安全，避免因操作不当而发生意外。

2. 在选择音箱单元时需要根据自己的需求进行选择，并确保其质量优良。

3. 制作过程中需要精确测量和加工，以保证最终效果符合预期。

4. 在完成制作后需要进行必要的测试和调试，以确保鼓形音箱具有良好的声音效果。

五、总结

制作鼓形音箱需要一定的技巧和经验，但只要掌握了正确的方法，就可以轻松完成。在制作过程中需要注意安全和精确测量加工，同时还需要进行必要的测试和调试。最终制作出来的鼓形音箱不仅具有良好的声音效果，还可以成为一个美观的家居装饰品。

低音炮的工作原理

低音炮是音响系统中的重要组成部分，它能够产生低频音效，使音乐、电影等媒体内容更加震撼、逼真。那么，低音炮是如何工作的呢？本文将从低音炮的工作原理、内部结构和音质调节等方面进行解析，带您深入了解低音炮的奥秘。

一、工作原理

低音炮主要通过振膜的振动来产生低频音效。具体来说，它利用电磁感应原理将电能转化为机械能，进而产生声波。低音炮内部通常包括一个磁体和一个线圈，当音源信号通过线圈时，会在磁场的作用下产生电流，进而激发线圈振动。振动的线圈会推动振膜的运动，产生低频声波。通过合理的设计和调节，低音炮能够输出清晰、有力的低频音效。

二、内部结构

低音炮一般由振膜、磁体、线圈、扬声器和音箱箱体等组成。振膜是低音炮的核心部件，它负责将电能转化为机械能。磁体则提供磁场，与线圈相互作用，使得线圈受到力的作用而振动。线圈负责接收音源信号，并通过振动推动振膜的运动。扬声器则是将振膜产生的声波放大并输出的部件。音箱箱体则起到固定和隔离扬声器的作用，使得低音炮的音质更加纯净。

三、音质调节 低音炮可以通过一些技术手段来调节音质，以满足不同用户的需求。首先是低音炮的频率响应范围，它决定了低音炮能够输出的最低频率和最高频率。一般来说，低音炮的频率响应范围越宽，音质表现越好。其次是低音炮的功率输出，它影响着低音炮的音量和音质的表现能力。一般来说，功率越大，音效越震撼。此外，低音炮还可以通过相位调节、均衡器等技术手段来调节声音的平衡和细节表现，以达到更好的音效效果。

四、使用注意事项

使用低音炮时，需要注意以下几点事项。首先是低音炮的位置选择，一般来说，低音炮应该放置在房间的角落或者靠墙的位置，以便更好地利用房间的共鸣效应。其次是低音炮的音量调节，过大的音量会导致不必要的噪音和失真，过小的音量则无法达到预期的音效效果。最后是低音炮的使用环境，避免长时间高强度使用，以免对低音炮造成损害。

低音炮通过振膜的振动产生低频音效，其内部结构由振膜、磁体、线圈、扬声器和音箱箱体等组成。通过合理的设计和调节，低音炮能够输出清晰、有力的低频音效。在使用低音炮时，需要注意选择合适的位置、调节适当的音量，并保持良好的使用环境。希望本文的内容能够帮助您更好地理解低音炮的工作原理，为您的音响系统带来更加震撼的音效体验。

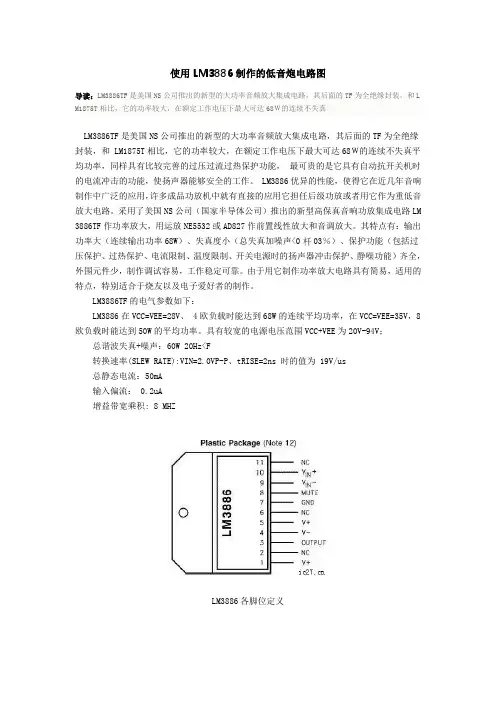

使用LM3886制作的低音炮电路图

导读：LM3886TF是美国NS公司推出的新型的大功率音频放大集成电路，其后面的TF为全绝缘封装，和LM1875T相比，它的功率较大，在额定工作电压下最大可达68Ｗ的连续不失真

LM3886TF是美国NS公司推出的新型的大功率音频放大集成电路，其后面的TF为全绝缘封装，和 LM1875T相比，它的功率较大，在额定工作电压下最大可达68Ｗ的连续不失真平均功率，同样具有比较完善的过压过流过热保护功能， 最可贵的是它具有自动抗开关机时的电流冲击的功能，使扬声器能够安全的工作。 LM3886优异的性能，使得它在近几年音响制作中广泛的应用，许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。采用了美国NS公司（国家半导体公司）推出的新型高保真音响功放集成电路LM3886TF作功率放大，用运放NE5532或AD827作前置线性放大和音调放大。其特点有：输出功率大（连续输出功率68W）、失真度小（总失真加噪声<003％）、保护功能（包括过压保护、过热保护、电流限制、温度限制、开关电源时的扬声器冲击保护、静噪功能）齐全，外围元件少，制作调试容易，工作稳定可靠。由于用它制作功率放大电路具有简易，适用的特点，特别适合于烧友以及电子爱好者的制作。

LM3886TF的电气参数如下：

LM3886在VCC=VEE=28V、 4欧负载时能达到68W的连续平均功率，在VCC=VEE=35V，8欧负载时能达到50W的平均功率。具有较宽的电源电压范围VCC+VEE为20V-94V；

总谐波失真+噪声：60W 20Hz

转换速率(SLEW RATE):VIN=2.0VP-P、tRISE=2ns 时的值为 19V/us

总静态电流：50mA

输入偏流： 0.2uA

增益带宽乘积: 8 MHZ

LM3886各脚位定义

LM3886典型应用电路

LM3886实际应用电路一例

TDA7377制作的2.1声道立体声重低音2×12W加37功放

下图是一个2.1声道的音频功率放大器。提供给完整的电路布局图，电源，低音滤波器电路，以及完整的[PCB布局图。该放大器适用于各种应用场合。包括了电路板，电源，前置放大器，低音滤波器，音量调节控制。

电路适用TDA7377，具有4个输出，两个节点的卫星音箱及其他两低音。该电路具有平衡控制（P2），如果不是只需要连接跳线。调整整体容积（P1），音调控制和音量调节的低音炮。

有一个前置放大器（IC1）和低音过滤器（IC3）20-150Hz的带宽。该电路已经有电源，只需连接一个简单的9-12V/ 3A以上电源，也可以连接源（DC）12-18V/ 3A的变压器（AC）。可以电脑或笔记型电脑，电瓶车的电源。

该电路采用RC通过电位器来控制低音/高音，低音电路采用低通滤波器，并不需要额外的高音电位器，因此它是非常适合用于汽车，摩托车，电动车上实用。

电路实物图电路原理图PCB图元件布局图丝印图

TDA7377 2.1放大器元件清单清单 元件值

电阻器 1/4 W 5%

R1, R14, R5, R16, R17, R20

10k – 棕色，黑色，橙色，金色

R2, R8

1k – 棕色，黑色，红色，金色

R3, R9, R22

1.8k – 棕色，灰色，红色，金色

R4, R12

22k – 红色，橙色，红色，金色

R6, R10, R18

47k – 黄色，紫色，橙色，金色

R7, R13, R19

8.2K – 灰色，红色，红色，金色

R21

68k – 蓝色，灰色，橙色，金色

电容器

C1, c27

100μF/25V – 电解电容

C2, C5, C8, C12, C14, C21, C22, C29

100nF – 聚酯电容器

C3, C13, C20, C30

10μF/25V – 电解电容

C4, C11, C15, C18, C19
