空调室内风机调速原理

空调室内风机调速原理解析

1. 介绍

空调室内风机调速是指对空调室内机风机运行速度进行调节，以控制室内空气流动的强度和温度分布，提供舒适的室内环境。本文将由浅入深地解释空调室内风机调速的相关原理。

2. 风机运行状态

空调室内机的风机运行状态可分为全速运行、低速运行和停止三种状态。在全速运行状态下，风机输出最大风量，室内空气流动强度较大；在低速运行状态下，风机输出较小风量，室内空气流动强度较小；在停止状态下，风机不工作，空气流动几乎为零。

3. 风机调速原理

风机调速原理是通过改变风机的转速来调节风机输出的风量，进而实现空调室内风机的调速。最常用的风机调速原理有以下几种：

频率变频调速

频率变频调速是通过改变风机的供电频率来调节其转速。在室内机电路中添加变频器，可以实现电机输出频率的调节，从而改变风机的转速。变频调速具有调速范围广、调速性能好等优点。 直流变压器调速

直流变压器调速是通过调节室内机电路中的变压器输出电压来改变风机的转速。通过改变电压大小，可以调节电机的转速。然而，这种调速方式调节范围较窄，不适用于大范围调速。

脉冲宽度调制（PWM）调速

脉冲宽度调制调速是通过改变电机供电的脉冲宽度来调节风机的转速。通过改变脉冲宽度，可以改变电机所接收到的平均功率，从而调节电机的转速。脉冲宽度调制调速具有调速精度高、调速效果好等优点。

4. 风机调速控制方式

空调室内机的风机调速可以通过不同的控制方式来实现。以下列举几种常见的风机调速控制方式：

手动调速

手动调速是指通过操作控制面板上的调速按钮或旋钮来手动控制风机的转速。利用这种方式，用户可以根据需要调节风机的运行状态。

自动调速

自动调速是通过室内温度传感器或其他环境传感器监测室内环境参数，自动调节风机的运行状态。当室内温度超过或低于设定值时，自动调速系统会相应地调节风机的转速，以达到舒适的室内环境。 风量调节器调速

风量调节器调速是通过安装在风机出风口处的风量调节器来实现调速。风量调节器可以手动或自动调节风量的大小，从而实现风机的调速。

简述变频电机冷却风机联锁控制

1、变频电机运行特点及问题

目前市场上的变频电机，如果在订货时不加说明，默认标配均是采用独立风机冷却，结构上在电机转轴上不带叶片，取而代之的是在电机的风叶罩内加装一台风机，即主电机散热风扇采用独立的电机驱动。国内专业的变频电机生产厂不生产风机，对变频电机的风机基本上采取外购。配套的风机电机大多采用B级绝缘，以多年使用变频电机的经验来看，变频电机故障率最高的恰恰是风机电机，一旦风机发生故障，变频电机则会因通风不畅，使内部热量不能尽快散发出去导致温度快速升高，造成电机烧损。图1-1，1-2，1-3为一变频电机控制原理：

上述原理图1-1/1-2为一变频电机原理图，其变频电机控制与冷却风机回路没有在一起，是单独启停变频电机和其冷却风机，这样有一缺陷是没有把变频电机冷却风机启停与变频电机启停控制联锁，这样只能由操作人员远程或者现场手动启动或停止冷却风机，增加了操作流程与步骤，有可能出现误操作现象，下面将介绍其优化方案。

2、解决办法

为防止变频电机因其冷却风机故障而过热烧损，电动机的发热与冷却电机带负荷运行中，在电能转化为机械能过程中，因产生损耗而发热。一般在控制保护上，变频电机与其冷却风机电机间均加装联锁，启动变频电机时同时启动冷却风机，一旦风机电机烧损或过热则停变频主电机。控制原理见图2-1，2-2，2-3

图2-1

图2-2

图2-3

3、原理说明：

（1） 图2-1、变频电机及其冷却风机配电接线图，并配有变频器控制方式及信号输出。

2-2是变频电机冷却风机控制原理图。

2-3是变频器及变频电机冷却风机向DCS系統输出和接收信号图。 （2） 变频电机与冷却风机联锁关系：当变频器中控启动（K）或者现场启动时（s2），中间继电器K2或者K4带电，其常开触点闭合，冷却风机接触器KM线圈通电，其主触点闭合，这时冷却风机带电启动，驱动冷却风机时同时因中间继电器K2带电，接变频器常开点K2闭合，变频器收到信号后驱动主电机启动，同时分别给中控一启动信号（K3为变频器已启信号，KM为冷却风机已启信号）。

风机转速控制方法

一、引言

风机转速控制是风机运行过程中非常重要的一项技术，它可以实现风机的启停、调速、保护等功能，从而满足不同工况下的需求。本文将介绍几种常见的风机转速控制方法，包括变频控制、变桨控制和阻力控制。

二、变频控制

1. 原理

变频控制是通过改变电源频率来控制电动机的转速。当电源频率增加时，电动机转速也会增加；相反，当电源频率降低时，电动机转速会减小。通过改变变频器的输出频率，可以实现对风机转速的精确控制。

2. 优点

变频控制具有以下优点：

- 转速调节范围广：变频器可以实现宽范围的转速调节，满足不同工况下的需求。

- 节能效果好：变频器可以根据实际负荷情况调整电动机转速，从而实现节能效果。

- 启停平稳：变频器可以实现平稳的启停过程，减少设备的机械冲击。

3. 缺点

变频控制的缺点主要包括：

- 造价较高：变频器的价格较高，增加了设备的投资成本。

- 对电动机要求高：变频器对电动机的电压、电流等参数有一定要求，需要选用适配的电机。

三、变桨控制

1. 原理

变桨控制是通过改变风机叶片的角度来控制风机转速。当叶片角度增大时，风阻增加，风机转速减小；相反，当叶片角度减小时，风阻减小，风机转速增加。通过控制变桨系统的机械结构，可以实现对风机转速的调节。

2. 优点

变桨控制具有以下优点：

- 转速调节灵活：变桨控制可以实现对风机转速的灵活调节，适应不同工况下的需求。

- 结构简单可靠：变桨控制的机械结构相对简单，可靠性高。

3. 缺点

变桨控制的缺点主要包括：

- 受限于叶片角度：叶片角度的调节范围有限，可能无法满足某些特殊工况的需求。 - 能耗较大：变桨控制需要消耗一定的能量来调节叶片角度，会造成一定的能耗。

四、阻力控制

1. 原理

阻力控制是通过改变风机的外部负载来控制风机转速。当外部负载增加时，风机转速减小；相反，当外部负载减小时，风机转速增加。通过改变阻力装置的工作状态，可以实现对风机转速的调节。

北京大恒电气有限责任公司

风机变频节能改造

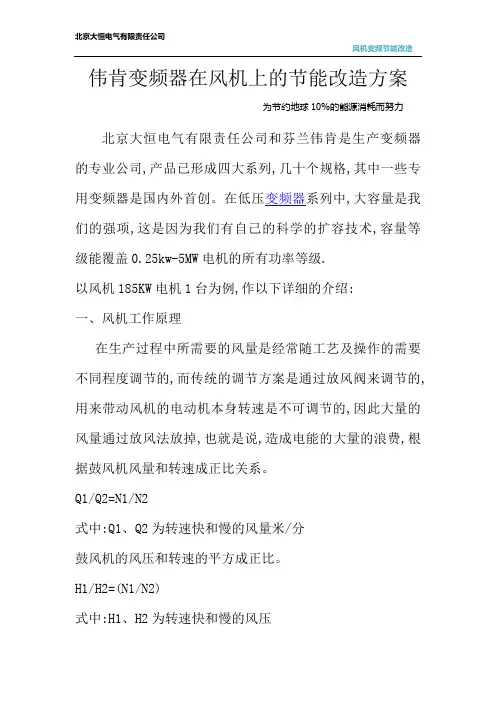

伟肯变频器在风机上的节能改造方案

为节约地球10%的能源消耗而努力

北京大恒电气有限责任公司和芬兰伟肯是生产变频器的专业公司,产品已形成四大系列,几十个规格,其中一些专用变频器是国内外首创。在低压变频器系列中,大容量是我们的强项,这是因为我们有自己的科学的扩容技术,容量等级能覆盖0.25kw-5MW电机的所有功率等级.

以风机185KW电机1台为例,作以下详细的介绍:

一、风机工作原理

在生产过程中所需要的风量是经常随工艺及操作的需要不同程度调节的,而传统的调节方案是通过放风阀来调节的,用来带动风机的电动机本身转速是不可调节的,因此大量的风量通过放风法放掉,也就是说,造成电能的大量的浪费,根据鼓风机风量和转速成正比关系。

Q1/Q2=N1/N2

式中:Q1、Q2为转速快和慢的风量米/分

鼓风机的风压和转速的平方成正比。

H1/H2=(N1/N2)

式中:H1、H2为转速快和慢的风压 北京大恒电气有限责任公司

风机变频节能改造

鼓风机所需的功率与转速的立方成正比。

N1/N2=(N1/N2)

式中:N1、N2为转速快和慢所需功率KW。

从上述关系可知,如果我们使用改变转速来实现改变风量的方法,就不至于把大量的风量白白放掉,从而节约了大量的电能,为此结合贵公司的实际情况,经多方论证,,着重致力于变频器调速在贵公司的推广应用工作。芬兰伟肯NXS型变频器,控制电机为185KW运行效果良好,节能效果≥30%(按24小时)158度。根据测算,5个月可收回全部投资,从结果上看,均取得了显著的节电效果,不仅节电30%左右,同时还增加设备的使用寿命,提高电动机功率因数,改善了工人的操作条件,降低了环境噪音等。
