集成电路设计与仿真

电路中的集成电路与模拟电路设计在现代电子技术领域中，集成电路和模拟电路设计是无法分开的两大重要部分。

集成电路是电子元件的组合，而模拟电路设计则侧重于信号的处理和传输。

本文将重点探讨电路中的集成电路与模拟电路设计的相关内容，包括其定义、应用以及设计方法等。

一、集成电路的概念与应用集成电路是应用微电子技术的产物，它将电子元件（如二极管、晶体管等）以微小尺度集成到芯片上，通过集成技术的手段实现多电子元件的功能。

相比于传统的离散电路设计，集成电路在体积、功耗、可靠性等方面有明显的优势，被广泛应用于通信、计算机、消费电子等领域。

集成电路的设计过程包括电路拓扑设计、电路功能设计和电路布局设计等步骤。

其中，电路拓扑设计是指确定电路元件之间的连接方式和拓扑结构，电路功能设计则是明确电路的功能和性能要求，并选取适合的元件进行组合。

电路布局设计则是将电路元件在芯片上的位置进行优化，以实现最佳的电路性能。

二、模拟电路设计的基本原理与方法模拟电路是处理和传输连续信号的电路，与数字电路不同，它能够处理连续的信号，如声音、温度等。

模拟电路设计常用于放大、滤波和调制解调等信号处理领域，如音频放大器、射频前端等。

在模拟电路设计中，首先需要进行电路规划，确定电路的整体结构和功能模块。

其次，需要根据信号特性选择合适的电路拓扑结构，如共射、共集和共基等。

接着，进行元件选取，选取合适的电阻、电容、电感等元件，并进行参数计算。

最后，进行电路调试和性能优化，通过仿真和实验验证电路的性能。

模拟电路设计中还需要注意一些设计技巧和方法。

如去耦（Decoupling）电容的设计，用于消除噪声和电源抖动；温度补偿电路的设计，用于稳定电路在不同温度下的工作性能；信号调理电路的设计，用于提高信号质量和减小信号失真等。

三、集成电路与模拟电路的结合与创新集成电路与模拟电路既有相互独立的存在，也有一定程度上的结合。

集成电路中常常包含模拟电路模块，如模拟信号处理、模拟-数字转换等。

集成电路系统设计与仿真集成电路技术是现代电子信息领域的重要基础，其核心是集成电路芯片的设计。

集成电路系统设计与仿真是指通过计算机软件等手段，对集成电路系统进行设计和仿真，以达到预期的电路功能和性能。

集成电路系统设计包括电路原理设计、电路功能设计、电路结构设计等方面。

在电路原理设计阶段，首先需要根据电路功能需求，确定电路的基本拓扑结构，然后进行电路元件选择和参数计算，以确定电路原理图。

在电路功能设计阶段，需要根据原理图的基础上，添加必要的电路功能模块，以满足电路所需的具体功能。

在电路结构设计阶段，需要进行电路布局和布线等工作，使得电路实现更加紧凑和高效。

在集成电路系统设计过程中，需要借助一些设计工具，例如Eagle PCB设计软件、 Proteus 仿真软件和Altium Designer 等工具。

这些工具可帮助设计工程师更加高效地完成电路设计任务，并提高设计质量和可靠性。

仿真是集成电路系统设计中不可或缺的步骤。

通过仿真，可以预测设计电路的性能和行为，并进行必要的优化。

仿真软件通常包括SPICE(模拟)仿真软件、EDA(电子设计自动化)仿真软件、MATLAB等。

其中，SPICE仿真软件常用于模拟电路的静态和动态特性，如电流、电压、功率、频率响应等；而EDA仿真软件则常用于电路布局设计和布线设计的仿真。

以上只是集成电路系统设计和仿真的简单介绍。

在实际应用中，还需要考虑多种实际因素，如工艺制程、电磁兼容性等。

因此，在集成电路系统设计与仿真的过程中，需要进行比较深入的研究和探索。

总的来说，集成电路系统设计与仿真是集成电路技术发展的重要组成部分，为现代电子信息技术的广泛应用提供了有效的技术支持。

未来，随着集成电路技术不断发展和成熟，相信集成电路系统设计和仿真技术也会不断优化和完善，为前沿电子信息技术的发展提供强有力的支撑。

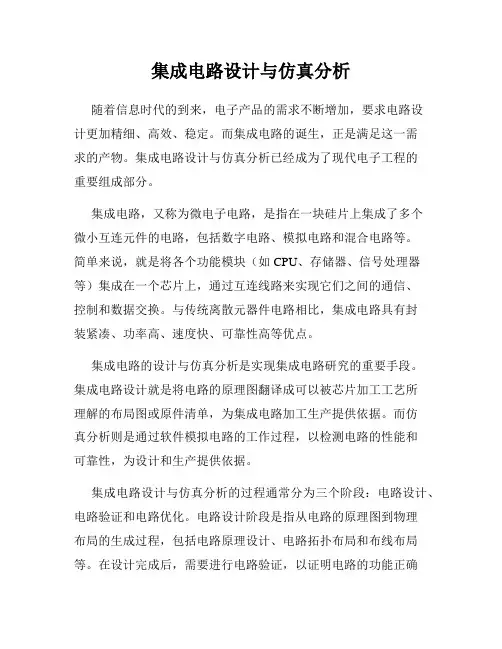

集成电路设计与仿真分析随着信息时代的到来，电子产品的需求不断增加，要求电路设计更加精细、高效、稳定。

而集成电路的诞生，正是满足这一需求的产物。

集成电路设计与仿真分析已经成为了现代电子工程的重要组成部分。

集成电路，又称为微电子电路，是指在一块硅片上集成了多个微小互连元件的电路，包括数字电路、模拟电路和混合电路等。

简单来说，就是将各个功能模块（如CPU、存储器、信号处理器等）集成在一个芯片上，通过互连线路来实现它们之间的通信、控制和数据交换。

与传统离散元器件电路相比，集成电路具有封装紧凑、功率高、速度快、可靠性高等优点。

集成电路的设计与仿真分析是实现集成电路研究的重要手段。

集成电路设计就是将电路的原理图翻译成可以被芯片加工工艺所理解的布局图或原件清单，为集成电路加工生产提供依据。

而仿真分析则是通过软件模拟电路的工作过程，以检测电路的性能和可靠性，为设计和生产提供依据。

集成电路设计与仿真分析的过程通常分为三个阶段：电路设计、电路验证和电路优化。

电路设计阶段是指从电路的原理图到物理布局的生成过程，包括电路原理设计、电路拓扑布局和布线布局等。

在设计完成后，需要进行电路验证，以证明电路的功能正确性和性能可靠性，同时确定电路的最高工作频率和电源噪声等参数。

为了达到更好的性能，还需要进行电路优化，通过改进器件、电路结构和工艺等方法来提高电路的性能和可靠性。

目前，集成电路设计与仿真分析的软件工具非常丰富，常用的有Cadence、Mentor Graphics、Synopsys、Altium等。

这些软件工具可以帮助电路设计师完成半导体电路的设计、仿真、分析和优化工作，还可以对电路的逻辑、时序、功率、温度、容忍性、可靠性等进行全方位的仿真验证，模拟出电路工作时各种参数的波形变化，提供详尽的电路性能分析。

在集成电路设计与仿真分析领域，还涉及到一些重要的概念和方法，如全定制设计和半定制设计、芯片封装和测试等。

全定制设计指在设计电路前，对器件的特性进行充分的研究和评估，以及对工艺流程的把握和掌握，从而实现精细化的设计。

CMOS模拟集成电路设计与仿真CMOS（互补金属-氧化物半导体）模拟集成电路设计与仿真在当前半导体行业中具有重要的地位。

CMOS模拟集成电路是指利用CMOS工艺制作的电路，它融合了模拟电路和数字电路的特点，可以实现复杂的模拟信号处理和调制解调等功能。

在本文中，我们将介绍CMOS模拟集成电路的设计流程、仿真方法以及相关应用。

CMOS模拟集成电路设计的流程包括需求分析、电路拓扑设计、器件选型和尺寸确定、偏置电流源设计、电路级仿真与优化等几个步骤。

首先，需求分析是确定电路的性能指标和功能要求，包括增益、带宽、功耗等。

然后，根据需求分析，设计电路的拓扑结构，确定电路中各个电子器件的连接关系和整体布局。

接下来，从器件库中选择合适的器件，并确定器件的尺寸，以满足性能指标。

偏置电流源设计是保证电路工作的稳定性和线性度的关键，其中包括长尾对偏置、电流镜等方式。

最后，进行电路级仿真与优化，通过仿真分析电路的静态和动态性能，并对电路参数进行优化。

CMOS模拟集成电路的仿真方法有很多种，常见的包括电路级仿真和系统级仿真。

电路级仿真主要是使用电路仿真工具（如Cadence、SPICE 等）对电路进行详细的分析和验证，包括直流工作点分析、交流增益分析、噪声分析、失调分析等。

系统级仿真则是利用系统仿真工具（如MATLAB、Simulink等）对整个模拟集成电路进行性能评估和验证，包括输入输出特性、信噪比、动态范围等。

仿真结果可以帮助设计人员理解电路的工作原理、验证电路的性能指标，同时可以指导设计改进和优化。

CMOS模拟集成电路的应用非常广泛，包括通信、媒体、医疗和电力等领域。

以通信领域为例，CMOS模拟集成电路可以用于信号调制和解调、频率合成、射频前端等。

在媒体领域，它可以用于音频放大器、视频处理、图像传感器等。

在医疗领域，CMOS模拟集成电路可以实现心电图放大器、血压测量设备等。

在电力领域，它可以用于电力传输和转换、能量管理等。

基于集成电路设计的模拟电路仿真与验证随着科技的不断发展和进步，电子技术也越来越广泛应用于我们的生活中。

而集成电路设计和模拟电路仿真技术，则是电子技术领域中不可或缺的一部分。

在集成电路设计中，模拟电路仿真与验证是非常重要的一环，它可以很好地帮助我们检测和评估电路的性能和可靠性。

因此，本文将围绕基于集成电路设计的模拟电路仿真与验证展开探讨。

一、模拟电路仿真与验证基础知识在开始讨论模拟电路仿真与验证之前，我们需要了解一些基础知识。

首先，什么是集成电路呢？简单来说，集成电路就是将多个电路元件（如晶体管、电容等）通过微影工艺制在同一块硅片上的电路。

在集成电路的设计过程中，模拟电路仿真与验证是必不可少的，它可以帮助我们验证电路的可靠性和性能。

模拟电路仿真是指利用计算机来模拟电路的性能和行为，检查和评估电路设计的正确性和可行性。

模拟电路仿真的过程是，将电路元件和连接线都表示为数学模型，然后通过数学算法计算电路中各个元件的作用和互相影响，最终获得整个电路的电性能、响应等特性指标。

验证是指通过实际测试和验证手段，来检测电路的可靠性和性能是否符合预期。

验证可以分为两类：手动验证和自动验证。

手动验证是指通过手工测量等方法手动进行的验证，而自动验证则是指利用计算机软件等辅助工具实现的验证。

在验证过程中，我们通常会用到一些测试设备来测试电路的各种性能参数，如输入输出电阻、通频带、增益等。

二、模拟电路仿真与验证的工具在模拟电路仿真与验证过程中，我们通常会使用一些辅助工具，以便更好地完成电路的设计和验证。

下面我们将介绍一些常见的电路仿真和验证工具。

1. LTspiceLTspice 是一款由线性技术公司（Linear Technology）开发的免费电路仿真软件。

LTspice功能强大，支持从简单的模拟电路到复杂的数字电路仿真和分析。

它还提供了大量的设备模型和分析工具，能够对电路进行完整的性能测试和模拟。

2. ADSADS 是一款来自于美国 Agilent Technologies 公司的射频和微波电路设计和仿真工具。

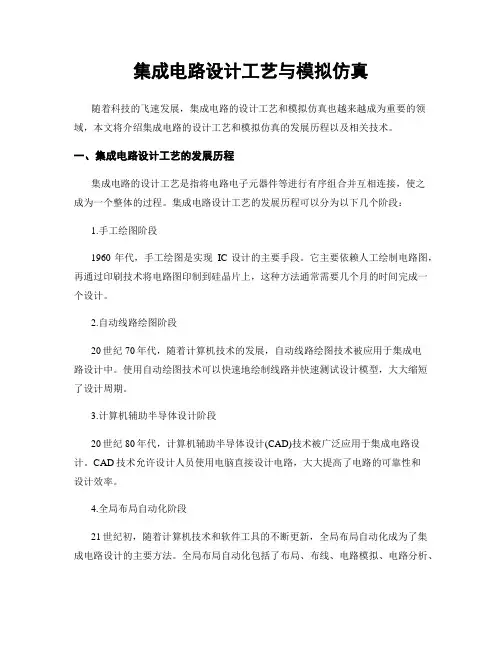

集成电路设计工艺与模拟仿真随着科技的飞速发展，集成电路的设计工艺和模拟仿真也越来越成为重要的领域，本文将介绍集成电路的设计工艺和模拟仿真的发展历程以及相关技术。

一、集成电路设计工艺的发展历程集成电路的设计工艺是指将电路电子元器件等进行有序组合并互相连接，使之成为一个整体的过程。

集成电路设计工艺的发展历程可以分为以下几个阶段：1.手工绘图阶段1960年代，手工绘图是实现IC设计的主要手段。

它主要依赖人工绘制电路图，再通过印刷技术将电路图印制到硅晶片上，这种方法通常需要几个月的时间完成一个设计。

2.自动线路绘图阶段20世纪70年代，随着计算机技术的发展，自动线路绘图技术被应用于集成电路设计中。

使用自动绘图技术可以快速地绘制线路并快速测试设计模型，大大缩短了设计周期。

3.计算机辅助半导体设计阶段20世纪80年代，计算机辅助半导体设计(CAD)技术被广泛应用于集成电路设计。

CAD技术允许设计人员使用电脑直接设计电路，大大提高了电路的可靠性和设计效率。

4.全局布局自动化阶段21世纪初，随着计算机技术和软件工具的不断更新，全局布局自动化成为了集成电路设计的主要方法。

全局布局自动化包括了布局、布线、电路模拟、电路分析、芯片封装等多个领域，能够让设计人员在短时间内快速完成从设计到生产的全部流程。

二、集成电路模拟仿真技术的发展历程集成电路模拟仿真技术是指使用计算机对电路进行仿真，并模拟电路的工作特性。

随着科技的飞速发展，集成电路模拟仿真技术的发展历程也不断演变：1.手工计算阶段早期的集成电路仿真主要依赖手工计算，设计人员需要手动计算电路的参数和工作特性。

这种方法消耗时间和人力，成本较高。

2.数字仿真阶段20世纪80年代，随着数字电子技术的发展，数字仿真技术被应用于电路模拟仿真中。

数字仿真技术可以通过数学模型模拟电路工作特性，提高了精度和准确度。

3.模拟仿真阶段20世纪90年代，模拟仿真技术被广泛应用于集成电路设计中。

仿真的分类（从高级向低级）•行为仿真•功能仿真•静态时序仿真•门级仿真•开关级仿真•晶体管级仿真或电路级仿真•行为级仿真对电路设想进行仿真•功能仿真只考虑电路的功能，忽略了电路的延迟，或者将电路延迟设定为一个固定值•静态时序仿真考虑了电路的时序（定时）关系，考虑了电路各路经的延迟•门级仿真是在门级电路基础上进行的仿真。

每个门的延迟都需要考虑•开关级仿真是将晶体管模拟为开关，精度高于门级•晶体管级仿真最精确。

每个晶体管的参数都要详细设定。

这是最精确、但是最复杂的仿真•越高级的仿真越是抽象•行为级仿真可以检查行为描述是否正确•电路级仿真可以检查电路随信号变化的连续过程•高级仿真速度快，可以对复杂系统进行仿真•低级仿真速度慢，但仿真结果更接近实际情况•电路级仿真无法完成复杂系统的仿真，通常只能对数百个晶体管的电路进行仿真仿真的分类（按电路形式或信号区分）•系统仿真（行为仿真、功能仿真）•数字仿真（时序仿真、门级仿真）•模拟仿真（晶体管级仿真）•混合信号仿真不同的仿真选用不同的仿真软件SPICE 之“父”、加利福尼亚大学的PEDERSON 教授的“集成电路重点仿真程序”（Simulation Program withIntegrated Circuit Emphasis ，SPICE ）无疑是微电子界最著名的的模拟仿真器。

SPICE 能广泛传播，除了可靠的电气技术背景外，应归功于PEDERSON 教授的值得钦佩的态度，把程序提供给任何想要用的人使用。

出自信念，他自己从未申请过一个专利。

这种慷慨大方的态度至今还产生着影响：可在个人计算机上执行的SPICE 版本PSPICE 的瘦形版（最大10个晶体管，50个电路结点）作为评价版本，免费供有兴趣的人使用。

SPICE软件于1972年在美国加州大学伯克利分校的计算机辅助设计小组利用FORTRAN语言开发而成，主要用于大规模集成电路的计算机辅助设计。

SPICE的正式实用版SPICE 2G在1975年正式推出，但是该程序的运行环境至少为小型机。

实验报告课程名称：集成电路原理实验名称：CMOS模拟集成电路设计与仿真一、实验名称：CMOS模拟集成电路设计与仿真二、实验学时：4三、实验原理1、转换速率（SR）：也称压摆率，单位是V/μs。

运放接成闭环条件下，将一个阶跃信号输入到运放的输入端，从运放的输出端测得运放的输出上升速率。

2、开环增益：当放大器中没有加入负反馈电路时的放大增益称为开环增益。

3、增益带宽积：放大器带宽和带宽增益的乘积，即运放增益下降为1时所对应的频率。

4、相位裕度：使得增益降为1时对应的频率点的相位与-180相位的差值。

5、输入共模范围：在差分放大电路中，二个输入端所加的是大小相等，极性相同的输入信号叫共模信号，此信号的范围叫共模输入信号范围。

6、输出电压摆幅：一般指输出电压最大值和最小值的差。

图1两级共源CMOS运放电路图实验所用原理图如图1所示。

图中有多个电流镜结构，M1、M2构成源耦合对，做差分输入；M3、M4构成电流镜做M1、M2的有源负载；M5、M8构成电流镜提供恒流源；M8、M9为偏置电路提供偏置。

M6、M7为二级放大电路，Cc为引入的米勒补偿电容。

其中主要技术指标与电路的电气参数及几何尺寸的关系：转换速率：SR=I5I I第一级增益：I I1=−I I2I II2+I II4=−2I I1I5(I2+I3)第二级增益：I I2=−I I6I II6+I II7=−2I I6I6(I6+I7)单位增益带宽：GB=I I2I I输出级极点：I2=−I I6I I零点：I1=I I6I I正CMR：I II,III=I II−√I5I3−|I Iℎ3|(III)+I Iℎ1,III负CMR：I II,III=√I5I1+III5,饱和+I Iℎ1,III+I II饱和电压：I II,饱和=√2I III功耗：I IIII=(I8+I5+I7)(I II+I II)四、实验目的本实验是基于微电子技术应用背景和《集成电路原理与设计》课程设置及其特点而设置，为IC设计性实验。

模拟集成电路设计实验报告学生姓名刘梦曦、刘敬亚学号 2010101012、2010101026班级通信 101指导老师石跃、周泽坤实验日期 2013年5月25、26日实验二：CMOS模拟集成电路设计与仿真一、实验步骤1、进入虚拟机下的Cadence（虚拟机下linux用户名：xcx 密码：000000）Cadence运行方法：在linux桌面右键选择新建终端——>在终端输入 cd tsmc0_18rfp4_v15 回车——>输入lmli 回车——>输入icfb& 回车2、在CIW（command Interpreter window）命令框中，点击Tools——> Library Manager，出现LM（Library Manager）窗口建立一个新的Library：点击File——>New——>Library，出现New Library 窗口；填入Library的名称，点击OK出现Load Technology窗口，添加工艺文件：选择analogLib，依次选择和添加所需要的器件，并且按照下图连接起来，并根据要求修改它们的参数，再保存，一个完整的电路拓扑图就形成了。

3、由Schematic产生symbol：打开Schematic，点击Design——>Create cellview——>From cellview，填写上相应的名称，点击OK，即可。

还可以将生成的symbol进行图形上的修改：可用ADD——>shape内的各种形状来修饰这个symbol的外观，最后保存。

4、仿真环境Affirma Analog Circuit design Environment的调用。

二、实验结果图1：OPA内部电路图图2：OPA Symbol图1、失调电压VOS（1）仿真电路的搭建仿真条件设置：VDD，VINP调用analogLib中的vdc，VDD：DC voltage=3.3VINP：DC voltage=1.8Gnd调用analogLib中gnd图3：失调电压Vos实际仿真电路图（2）仿真结果（管子匹配时，失调电压仿真）图4：管子匹配时失调电压仿真结果2、共模输入范围ICMR（1）仿真电路图搭建图5：ICMR实际仿真电路图仿真条件设置：VDD，VINP调用analogLib中vdcVDD：DC=voltage=3.3VINP：DC voltage=1.8Gnd调用analogLib中gnd（2）仿真结果图6：ICMR仿真结果3、AC GAM和PHASE MARGIN（1）仿真电路搭建仿真条件设置：VDD调用analogLib中vdcVDD：DC voltage=3.3VINP调用analogLib中vsinVINP：DC voltage=1.8，AC magitude=1C0：调用analogLib中capCapactiance=100TL0：调用analogLib中indInductance=100TGnd调用analogLib中gnd图7：AC GAIN和PHASE MARGIN实际仿真图（2）仿真结果图8：AC GAIN和PHASE MARGIN仿真结果4、共模抑制比CMRR（1）仿真电路图搭建仿真条件设置：VDD调用analogLib中vdcVDD：DC voltage=3.3VVINP调用analogLib中vsinVINP：DC voltage=1.8V，AC magitude=1VVINN调用analogLib中vsinVINN：DC voltage=0V，AC magitude=1Vgnd调用analogLib中gnd图9：CMRR实际仿真电路图（2）仿真结果图10：CMRR仿真结果5、电源抑制比PSRR（1）仿真电路图搭建仿真条件设置：VDD调用analogLib中vdcVDD：DC voltage=3.3V，AC magitude=1VVINP调用analogLib中vsinVINP：DC voltage=1.8VGnd调用analogLib中gnd图11：PSRR实际仿真电路图（2）仿真结果图12：PSRR仿真结果6、摆率SR（1）仿真电路图搭建仿真条件设置：VDD调用analogLib中vdcVDD：DC voltage=3.3VVINP调用analogLib中vsourceGnd调用analogLib中gnd图13：SR实际仿真电路图（2）仿真结果图14：SR仿真结果图15：SR仿真结果（图片放大）。

实验报告课程名称：集成电路原理实验名称： CMOS模拟集成电路设计与仿真一、实验名称：CMOS模拟集成电路设计与仿真二、实验学时：4三、实验原理1、转换速率（SR）：也称压摆率，单位是V/μs。

运放接成闭环条件下，将一个阶跃信号输入到运放的输入端，从运放的输出端测得运放的输出上升速率。

2、开环增益：当放大器中没有加入负反馈电路时的放大增益称为开环增益。

3、增益带宽积：放大器带宽和带宽增益的乘积，即运放增益下降为1时所对应的频率。

4、相位裕度：使得增益降为1时对应的频率点的相位与-180相位的差值。

5、输入共模范围：在差分放大电路中，二个输入端所加的是大小相等，极性相同的输入信号叫共模信号，此信号的范围叫共模输入信号范围。

6、输出电压摆幅：一般指输出电压最大值和最小值的差。

图1两级共源CMOS运放电路图实验所用原理图如图1所示。

图中有多个电流镜结构，M1、M2构成源耦合对，做差分输入；M3、M4构成电流镜做M1、M2的有源负载；M5、M8构成电流镜提供恒流源；M8、M9为偏置电路提供偏置。

M6、M7为二级放大电路，Cc为引入的米勒补偿电容。

其中主要技术指标与电路的电气参数及几何尺寸的关系：转换速率：第一级增益：第二级增益：单位增益带宽：输出级极点：零点：正CMR：负CMR：饱和电压：功耗：四、实验目的本实验是基于微电子技术应用背景和《集成电路原理与设计》课程设置及其特点而设置，为IC设计性实验。

其目的在于：∙根据实验任务要求，综合运用课程所学知识自主完成相应的模拟集成电路设计，掌握基本的IC设计技巧。

∙学习并掌握国际流行的EDA仿真软件Cadence的使用方法，并进行电路的模拟仿真。

五、实验内容1、根据设计指标要求，针对CMOS两级共源运放结构，分析计算各器件尺寸。

2、电路的仿真与分析，重点进行直流工作点、交流AC和瞬态Trans分析，能熟练掌握各种分析的参数设置方法与仿真结果的查看方法。

3、电路性能的优化与器件参数调试，要求达到预定的技术指标。

实验二CMOS模拟集成电路设计与仿真实验二 CMOS 模拟集成电路设计与仿真CMOS（Complementary Metal-Oxide-Semiconductor）模拟集成电路（Analog Integrated Circuits）是一种基于金属-氧化物-半导体结构的集成电路技术。

在本实验中，我们将学习并实践CMOS模拟集成电路的设计和仿真，以加深对其原理和应用的理解。

通过此实验，我们将能够熟练掌握CMOS模拟集成电路设计与仿真的基本流程与方法。

一、实验目的本实验旨在通过设计和仿真CMOS模拟集成电路，加深对其工作原理的理解，掌握电路设计与仿真的基本方法。

二、实验原理CMOS模拟集成电路是一种基于n型和p型MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）的电路。

通过调节不同MOS管的工作状态，可以实现不同的电路功能。

其中，n型MOS管的主要特点是电导率高，适用于放大增益较大的部分；p型MOS管的主要特点是电导率低，适用于控制电流流动的部分。

三、实验步骤1. 电路设计：根据实际需求，确定设计所需的CMOS模拟集成电路。

在设计前，应先详细了解电路的功能、性能及工作原理，确定所需的器件数目和性能参数。

2. 电路布局：根据设计要求，将设计的各个电路模块在模拟集成电路上进行布局，合理安排电路的位置和空间，以保证电路的稳定性和性能。

3. 电路连接：按照布局图，将所需的电路模块进行连接，确保各个模块之间信号的正确传输和电路功能的正常实现。

4. 电路仿真：使用专业的仿真软件，将设计好的CMOS模拟集成电路进行仿真，验证其电路性能和功能。

在仿真过程中，应注意选择合适的仿真参数和验证方法，以保证仿真结果的准确性和可靠性。

5. 仿真分析：根据仿真结果，对电路的性能和功能进行分析和评估。

如果发现问题或改进的空间，可以根据分析结果进行相应的调整和优化。

6. 总结与展望：根据实验结果和分析，总结实验过程中的经验和教训，提出可能的改进和未来的研究方向。

集成电路设计中的电路仿真和优化技术一、引言随着科技的发展，电子技术在各个领域中得到广泛的应用，如通信、计算机、医疗等等，而电子产品的制造离不开电路设计，而电路设计则离不开电路仿真和优化技术。

本文主要介绍集成电路设计中的电路仿真和优化技术。

二、电路仿真技术1. 仿真软件电路仿真是电路设计中的一项重要技术，在电路仿真中，需要使用各种仿真软件来进行设计和验证，常用的仿真软件有PSpice、ADS、HSPICE、Tina等等，这些仿真软件可以对电路进行各种性能测试和模拟，以便于找出可能出现的问题。

2. 仿真方法在电路仿真中，使用不同的方法可以得到不同的结果，主要的仿真方法有以下几种：（1）时域仿真：时域仿真是最常用的仿真方法，其基本思想是将电路的输入信号表示为时间的函数，然后通过电路仿真软件进行模拟。

这种仿真方法可以得到电路输入信号和输出信号之间的关系，以便于分析电路的性能和评估电路的工作是否正常。

（2）频域仿真：频域仿真是将电路的输入信号表示为频率的函数，通过对输入信号进行傅里叶变换，得到电路的频率响应函数。

频域仿真常用于设计滤波器，可以得到滤波器的通带、阻带特性等等。

（3）混合域仿真：混合域仿真是时域仿真和频域仿真的结合，通过混合域仿真可以得到更加准确的电路性能分析结果。

3. 仿真分析电路仿真分析主要包括以下方面：（1）直流分析：直流分析用于分析直流通过电路时的电压和电流，可以得到电路的静态性能分析结果。

（2）交流分析：交流分析用于分析交流通过电路时的电压和电流，可以得到电路的动态性能分析结果。

（3）瞬态分析：瞬态分析用于分析电路响应瞬时变化时的电压和电流，可以得到电路瞬态特性分析结果。

（4）噪声分析：噪声分析用于分析电路噪声对电路的影响，可以得到电路对噪声的抑制能力。

4. 仿真优化电路仿真优化就是通过电路仿真，逐步调整电路参数，使电路的性能达到最优化的状态。

要进行电路仿真优化,首先要确定电路的目标、约束条件和变量范围，然后通过仿真软件进行对比分析，逐步调整电路参数，使电路达到最优状态。

大规模集成电路设计仿真的研究与实现VLSI设计仿真的研究与实现主要涉及以下几个方面：1. 仿真工具的选择：仿真工具是进行VLSI设计仿真的必要工具。

目前，常用的仿真工具有ModelSim、Cadence等。

研究人员需要根据具体的需求和电路设计的规模选择合适的仿真工具。

2.仿真模型的建立：在进行VLSI设计仿真之前，需要建立电路的仿真模型。

仿真模型包括各个器件的电路模型和参数。

这些模型可以通过手工建模，也可以通过取样实验数据进行自动建模。

3.仿真测试用例的设计：仿真测试用例是对设计电路进行仿真的输入信号。

研究人员需要根据电路的功能和性能要求设计合适的测试用例，以评估电路的性能和功能。

4.仿真性能的评估：仿真性能是指仿真过程中所需的时间和资源。

研究人员需要通过评估仿真性能来提高仿真效率。

有些方法包括使用并行仿真技术、优化仿真算法以及使用硬件加速器等。

5.仿真结果的分析：仿真结果包括电路的性能参数、波形图等。

研究人员需要对仿真结果进行分析，以确定电路设计的问题和改进措施。

为了实现大规模集成电路设计仿真，研究人员还需要关注以下几个关键技术：1.并行仿真技术：由于大规模集成电路设计中需要仿真的电路规模较大，传统的串行仿真方法在时间和资源上存在瓶颈。

并行仿真技术可以将仿真任务划分为多个子任务，并利用多个处理器同时进行仿真，以提高仿真效率。

2.优化仿真算法：仿真算法是仿真过程中的核心部分。

研究人员可以通过优化仿真算法来提高仿真的速度和准确性。

例如，可以使用更精确的数值计算方法或改进的模型简化算法。

3.硬件加速器技术：硬件加速器可以提供比传统计算机更高的计算能力和并行处理能力。

研究人员可以将仿真任务通过硬件加速器进行加速，从而加快大规模集成电路设计的仿真过程。

总之，大规模集成电路设计仿真是一个关键的研究领域，研究人员需要选择合适的仿真工具，建立仿真模型，设计测试用例，并通过评估仿真性能和分析仿真结果来提高电路设计的效率和准确性。

集成电路设计中的仿真与验证技术研究集成电路（Integrated Circuit，简称IC）是电子技术发展的重要产物，广泛应用于各个领域，如通信、计算机、消费电子等。

在IC设计的过程中，仿真与验证技术是非常关键的环节。

本文将探讨集成电路设计中的仿真与验证技术，并研究其在实际应用中的重要性和挑战。

仿真是指使用计算机模型对电路进行计算和分析，以评估其性能、功能和稳定性。

在集成电路设计中，仿真技术能够有效地验证电路的设计方案，提前发现潜在的问题，并指导后续的设计优化。

仿真技术主要包括数字电路仿真、模拟电路仿真和混合信号仿真。

数字电路仿真主要用于验证逻辑功能、时序和时钟相关的问题。

模拟电路仿真则用于验证电路的性能指标，如增益、频率响应和功耗等。

混合信号仿真则结合数字电路和模拟电路仿真，用于验证数字系统与模拟系统之间的接口和交互。

虚拟仿真平台是集成电路设计中常用的工具，如Mentor Graphics的ModelSim、Cadence的Spectre和Synopsys的VCS等。

这些虚拟仿真平台提供了丰富的仿真功能和库模型支持，可以实现高效、准确的集成电路仿真。

此外，硬件描述语言（Hardware Description Language，简称HDL）也是集成电路仿真中重要的工具。

HDL能够用于描述电路结构、逻辑关系和信号传输等，以便进行仿真和验证。

在集成电路设计过程中，验证是指对电路的功能和性能进行验证，以确保其符合设计要求。

验证旨在检测电路的逻辑错误、时序问题和功能缺陷等，确保电路的稳定性、正确性和可靠性。

验证主要分为静态验证和动态验证两种方式。

静态验证主要通过形式化验证、符号模型检测和定理证明等方法，基于数学建模和逻辑推理来验证电路的正确性。

动态验证则通过仿真和测试等方法，在实际环境中验证电路的功能和性能。

验证技术的研究和应用在安全性和可靠性等方面有着重要的意义。

为了降低芯片设计中可能的风险和成本，集成电路设计人员需要提前进行全面的验证工作。

电子工程学中的集成电路设计与模拟仿真集成电路是电子工程学中的重要研究领域，它涵盖了电子器件、电路设计与模拟仿真等方面，为电子产品的研发与应用提供了关键支持。

本文将从集成电路的定义、设计流程、常见设计工具以及模拟仿真技术等方面进行详细介绍。

一、什么是集成电路？集成电路（Integrated Circuit，IC）是由多个电子器件（如晶体管、二极管等）以及电阻、电容等 passivating 和 interconnecting 元件组成，通过微影等工艺集成在一块芯片上。

集成电路的制造工艺分为可以分为N、P两类，其中N型工艺的耐压能力和速度优于P型工艺。

二、集成电路设计流程一个成功的集成电路设计需要经历以下几个关键步骤：1. 需求分析：根据产品的需求确定所需的集成电路功能和性能指标，并明确设计任务的范围和实施计划。

2. 电路设计：根据需求分析的结果，设计电路的框架、结构和拓扑关系。

这一步骤需要考虑到电路的稳定性、功耗、噪声等方面的因素。

3. 电路模拟：利用专业的模拟仿真软件，对设计的电路进行性能验证和优化。

通过模拟仿真，可以快速发现电路设计中存在的问题，调整电路结构，以达到设计要求。

4. 物理设计：在进行电路物理设计时，需要根据电路原理图绘制版图，并进行电路布线和布局。

这一步骤需要考虑到集成电路各部分的位置关系、电磁兼容性和供电分布等因素。

5. 制造与测试：将设计好的版图提交给集成电路制造厂商进行生产。

生产出的集成电路芯片将进行参数测试和性能验证，确保其符合设计规格。

三、常见的集成电路设计工具目前，市场上有许多专业的集成电路设计工具可供使用，比如Mentor Graphics 的 PADS，Cadence Design Systems 的 OrCAD，Synopsys 的 HSPICE 等。

这些工具提供了直观易用的界面，支持电路建模、仿真验证、版图绘制和物理设计等功能，极大地方便了集成电路设计人员的工作。
