关于个人辐射剂量监测报警仪的技术参数是怎样的

PRM-1200 DoseRAE 2电子直读式x、γ个人剂量报警仪一、产品介绍DoseRAE 2 是用于测量χ、γ辐射个人剂量当量( 率) 的超薄型电子直读式监测仪。

专为从事核电站、核原料制造、核元件生产、核废料处置等业务的企业及核源监管、医院核医学、海关、商检、环境监测部门的工作人员进行个人剂量监测而设计的仪器。

本仪器小巧的机身内置了半导体加闪烁晶体双传感器部件，为世界首创设计。

DoseRAE 2 采用半导体和闪烁晶体的双探测器结构，采用多种能量补偿方法确保了该产品的精准度及可靠性。

专为剂量管理部门设计的简体中文界面的《个人剂量管理系统》，使个人剂量管理更加方便，是中国各行业辐射剂量管理部门的首选仪器及系统。

DoseRAE 2 符合国标GB/T 13161-2003 和ANSI N42.20-2004 标准设计，是新一代电子直读式辐射个人剂量仪的标志性产品！二、主要特点1、高灵敏双探测器，采用复合式能量补偿技术2、超薄、轻巧的卡片式设计3、符合国内及国际标准要求4、高效抗EMI、抗静电及防滑落设计、便捷通5、讯接口和系统软件支持6、直读式液晶显示、双按键操作7、适应复杂环境的振动、声音及发光报警模式8、可充电式设计、超低功耗、超长待机三、应用领域1、民用“涉源”企事业单位2、受辐射影响的公众3、飞行员、空乘人员及长期飞行的乘客4、金属熔炼加工企业5、疾控、卫生行业6、环境监测、海关、商检等部门四、技术参数1、探测器：硅半导体及碘化铯闪烁晶体2、测量射线：χ、γ射线 [Hp(10) ]3、外型尺寸：<85×55×9.6mm ( 不包括背夹 )4、重量：<50g( 包括电池和背夹 )5、剂量范围： Hp(10): 0.1μSv ~ 10Sv6、剂量率范围： Hp(10): 0.1μSv/h ~ 10Sv/h (0.01μSv/h ~ 10Sv/h)7、剂量误差：<±15%( 整个测量范围 )8、误差范围：<±20%(10μSv/h ～ 10Sv/h) <±30%(0.01μSv/h ～10μSv/h)9、能量响应： 20keV ~6MeV10、标定精准度：±5% ( 对 Cs-137 放射源 )11、剂量报警值：在 1.0μSv~9.99Sv 范围内连续可调12、剂量率报警：在 1.0μSv/h~9.99Sv/h 范围内连续可调13、数据记录：可记录大于 3000 个剂量数据 ( 时间间隔：30~3600 秒可调）14、抗跌落：硬木地板面，1.5 米高处跌落 40 次15、报警指示：蜂鸣器报警声 >85dB( 距 30cm 内 )、震动及光报警16、工作温度： -20℃ ~ +50℃17、工作湿度： <95%R.H18、防护等级： IP5419、电池寿命：可充电电池 LIR2450, 每次充电后连续工作 200 小时20、执行标准：符合国标 GB/T 13161-2003《直读式个人χ和γ辐射剂量当量和剂量当量率仪》和 ANSI N42.20-2004 标准21、通讯：用户可通过标准 USB 接口下载数据，并进行监控和管理五、产品配置1、标准配置DoseRAE 2（PRM-1200）主机DoseRAE 2 Adapter（用于充电和数据读取）CD 光盘（含说明书和个人剂量管理系统）USB 延长线校准证书硅胶套2、可选配件剂量标定证书六、实物图。

辐射个人剂量计的标准
辐射个人剂量计是用于测量个体受到的辐射剂量的装置。

标准主要涉及以下几个方面：
1. 剂量单位：个人剂量计使用国际单位制中的格雷（Gy）作为剂量的单位。

1格雷等于1焦耳/千克。

2. 测量范围：个人剂量计的测量范围应覆盖从很低到很高的剂量水平，通常以毫格雷（mGy）为单位。

3. 灵敏度：个人剂量计应具有足够的灵敏度，能够准确测量各种辐射源产生的辐射剂量。

4. 精度：个人剂量计的测量结果应具有较高的精度，误差应尽可能小。

5. 响应特性：个人剂量计在不同辐射能量和剂量率下的响应应该符合特定的标准，以确保准确测量。

6. 校准和检定：个人剂量计应定期校准和检定，以确保其测量结果的准确性。

7. 数据记录和报告：个人剂量计应记录并报告接受的剂量数据，以便进行辐射剂量监测和分析。

除了上述标准，个人剂量计的设计和使用应符合辐射保护法规和指南，以确保人员受到的辐射剂量在安全限度之内。

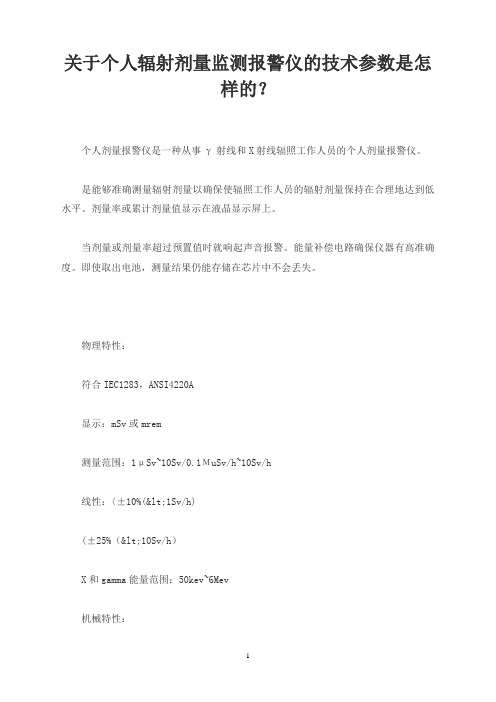

关于个人辐射剂量监测报警仪的技术参数是怎
样的？
个人剂量报警仪是一种从事γ射线和X射线辐照工作人员的个人剂量报警仪。

是能够准确测量辐射剂量以确保使辐照工作人员的辐射剂量保持在合理地达到低水平。

剂量率或累计剂量值显示在液晶显示屏上。

当剂量或剂量率超过预置值时就响起声音报警。

能量补偿电路确保仪器有高准确度。

即使取出电池，测量结果仍能存储在芯片中不会丢失。

物理特性：
符合IEC1283，ANSI4220A
显示：mSv或mrem
测量范围：1μSv~10Sv/0.1ΜuSv/h~10Sv/h
线性：〈±10%(&lt;1Sv/h)
(±25%（&lt;10Sv/h）
X和gamma能量范围：50kev~6Mev
机械特性：
外形尺寸：84×48×17.5mm
重量：〈70g
佩戴方式：夹子
X射线和gamma射线能量响应范围从50kev到6Mev，剂量率从天然本底至10Sv/h，数据交换方式简单。

可单独使用或改为个人剂量管理系统的一部分使用，LCD显示累积剂量、剂量率，外形小巧，具有防水功能。

标签:
监测报警仪。

个人剂量监测标准一、监测范围个人剂量监测范围应覆盖所有涉及辐射工作的人员，包括但不限于放射科医生、放射科技师、核医学科技师、放疗科技师、医学物理师以及相关辅助人员。

二、监测频率个人剂量监测的频率应根据各岗位人员所接触到的放射线的性质、剂量和潜在危害程度等因素来确定。

一般而言，对于经常接触放射线的人员，应每周进行一次个人剂量监测；对于偶尔接触放射线的人员，应每季度进行一次个人剂量监测；对于不接触放射线的人员，应每年进行一次个人剂量监测。

三、监测仪器个人剂量监测仪器应符合国家相关标准和规定，具有合格证和许可证，性能稳定可靠，能够准确测量出人员所受的辐射剂量。

应定期对仪器进行校准和检查，以确保测量结果的准确性和可靠性。

四、监测数据记录与处理每次个人剂量监测后，应将监测数据及时记录在相应的表格中，并进行统计和处理。

记录的数据应包括监测日期、监测人员姓名、工作岗位、所接触的放射线种类、剂量和其它相关信息。

数据处理应包括计算每人每年所受的辐射剂量，并进行分析和评估。

五、监测结果判定与报告个人剂量监测结果应根据国家相关标准和规定进行判定。

如果某人的个人剂量超过相应标准，应及时报告给相关部门和人员，并进行相应的处理和干预。

同时，应将监测结果及时反馈给被监测人员，以便其了解自身所受的辐射剂量，采取相应的防护措施。

六、监测质量保证为确保个人剂量监测的质量和可靠性，应建立完善的监测质量保证体系，制定相应的管理规定和操作规程，加强监测人员的培训和管理，定期对监测仪器进行检查和校准，以确保监测数据的准确性和可靠性。

七、监测数据保密个人剂量监测数据属于保密信息，应严格保密。

未经授权，任何人不得泄露或传播监测数据。

同时，监测人员应遵守职业道德和法律法规，不得利用监测数据谋取私利或进行不当行为。

八、监测档案管理个人剂量监测档案是重要的辐射安全监管资料，应建立完善的档案管理系统，制定相应的管理规定和操作规程，对档案进行分类、编号、归档和保管。

FJ376G3Χ-γ个人剂量仪/个人剂量报警仪参数▉技术指标1．探测器：GM 计数管（经能量平衡）。

2．显示：2.4” LCD 彩屏，全屏显示个人剂量率、累积剂量、实时时钟、测量时间和报警阈值。

3．测量范围：累积剂量：Hp(10)0.0μSv -- 9999mSv剂量率：Hp(10)0.1μSv/h 99.99mSv/h4．测量时间：1秒--3600秒(自动)。

5．剂量当量率响应：≤±20％（1μSv/h -- 99.99mSv/h ）。

6．能量响应：≤±30％（50KeV -- 1.3MeV ）。

7．基本误差：≤±20％（137Cs ）。

8．报警功能：剂量率和累积剂量在测量范围内可设置报警阈值，报警方式：a: 剂量当量率：当大于设定阈值时，喇叭鸣叫。

b: 累积剂量：当大于设定阈值时，喇叭鸣叫，显示闪动。

9． 智能阻塞报警。

10. 附 2G 高速U 盘。

11．电池指示： 有实时电量指示。

12. 标准USB 通讯接口，数据通讯简便，无需外部读出器。

13．功耗：使用1000mAh 可充电锂电，无需经常更换电池， 通用USB连接线充电，环境本底下，可连续工作30小时以上。

14．温度特性：≤±10% -30℃ ~ +50℃ 。

15．湿度特性：≤±10％ 0～95％RH(+35℃)。

16．外形尺寸：92（长）×61（宽）×13（厚）mm 。

17．重量： ≤60克。

▉主要特点1.灵敏度高，对环境本底有响应； 2.报警阈值连续可调 ； 3.彩屏一次显示全部测量信息； 4.功耗低、体积小、携带方便； 5.智能阻塞检测；标准USB 通讯口， 6.可作为U 盘用； 7.符合国际、国家相关标准。

GAMMAΧ-γ个人剂量报警仪是一种理想的个人便携式剂量报警器，使用人可从剂量率显示和计数声响频率确定使用人所在位置的辐射场强，让使用人采取适当的保护措施和选用适当工作方式工作，避免和减少Χ、γ射线对人体器官的损伤。

本仪器是保护使用人自身安全和提醒使用人免受辐射损伤的理想仪器。

本仪器的特点是：体积小，灵敏度高，具有液晶显示、声响剂量提示和超限报警功能，本仪器采用自动循环测量方式，由于采用金属壳计数管，具有耐撞击的优点。

1.技术指标及规格●测量范围：0.01—9.99μSv/h●能量范围：0.05—3.0MeV●测量周期：30秒●探测器件：CBM-20-1型盖革米勒金属计数管●能量响应：相对（Cs-137）±25%●声响讯号强度：在距仪器15厘米处85分贝●环境温度：-10℃—40℃●温度：25℃时95%●体积：130mm×70mm×26mm●重量：0.12千克●电池：9伏电池一节1.使用方法1)测量●按住清零按钮几秒钟，仪器开始测量。

仪器显示：GAMMA然后显示：Ready to use●仪器开始工作，仪器显示四个参数：左上角：剂量率值右上角：计数值左下角：平均剂量率右下角：报警阈值2)清零●按下仪器上面的清零按钮，仪器显示清零(阈值不变)，并重新开始测量。

3)关机●按住电源开关和清零按钮几秒种关机。

4)更换电池●电池电压不足，仪器将显示：LOW BAT，打开后盖更换电池。

1.工作方式●仪器正常测量时，首先是右上角计数率显示，测量时间25秒。

这时，在左上角显示一个周期的剂量率值，然后仪器自动进入下一个周期的测量。

●为提高测量精度，仪器自动将四个周期的计数值取平均显示在左上角。

●当剂量场辐射强度超过右上角显示的阈值时，仪器将高声报警。

1.维护1)仪器应避免长期存放在阴暗潮湿的地方，以延长其使用寿命。

2)仪器长期不用时应及时将电池取出。

3)应避免硬器碰触仪器液晶，以免损坏液晶。

x、γ辐射个人剂量当量率报警仪检定规程1.1检定仪器应具有国家计量认证合格证书或检定证书，并符合GB/T 12145-2008《放射性测量仪器》的要求。

1.2 检定用源应具有国家计量认证的放射性核素，并符合GB/T 13939-2014《放射性核素的选择、使用、包装和运输》的要求。

2. 检定方法2.1 参数检定2.1.1 静态响应在无辐射源的条件下，将检定仪器放置在检定台上，记录出零位读数。

在不同的辐射源强度下，记录出各个检定点的读数。

2.1.2 动态响应使用标准辐射源，以0.1mSv/h的剂量率进行连续多次辐照，记录出响应时间和剂量率读数。

2.2 误差检定在不同的辐射源强度下，使用标准辐射源进行检定，计算出相对误差和绝对误差。

2.3 稳定性检定使用标准辐射源，以0.1mSv/h的剂量率进行连续辐照，记录出每个时间点的读数。

根据读数计算出剂量率的稳定性。

3. 检定结果评定3.1 参数检定结果应符合GB/T 12145-2008《放射性测量仪器》的要求。

3.2 误差检定结果应符合GB/T 12145-2008《放射性测量仪器》的要求。

3.3 稳定性检定结果应符合GB/T 12145-2008《放射性测量仪器》的要求。

4. 检定周期4.1 新购置的仪器应在购置后3个月内进行初次检定。

4.2 每年至少进行一次检定。

4.3 当仪器出现较大故障或修理后，应重新进行检定。

5. 检定记录5.1 检定记录应包括检定日期、检定仪器、检定用源、检定结果等。

5.2 检定记录应由检定人员签署，并加盖检定单位印章。

5.3 检定记录应保存至少5年。

6. 其他要求6.1 检定应在有辐射防护措施的保护区内进行。

6.2 检定人员应具有相应的放射防护和计量学知识，且持有相应的放射防护和计量学证书。

6.3 检定单位应具有国家计量认证资质。

上海仁日辐射防护设备有限公司 021-6951.57111 个人剂量率报警仪FJ2000型个人剂量仪是智能型袖珍仪器，它采用功能较强的新型单片机技术制作而成，主要用来监测X 射线和γ射线，直接读出个人剂量和个人剂量率；在测量范围内，可以固定或预置报警阈值，超过阈值或阻塞时发出声光报警，及时提醒工作人员注意安全。

仪器主要技术指标符合国家标准和国际标准，是目前国内同类仪器中体积小、功耗低的佩带式袖珍仪，它广泛适用于工业无损探伤、核电站、核潜艇、同位素应用、医院钴治疗、航天飞行员个人剂量监测等领域。

仪器特点：●仪器灵敏度高，对环境本底亦有响应●采用单片机技术，功能多，体积小●功耗低：＜2 mW●仪器操作简单，使用方便●累积剂量、剂量率切换显示● 抗电磁干扰能力强技术指标：（1） 探测器：GM 计数管（经补偿），测量X 射线和γ射线；（2）显示量程：4位LCD（3）测量范围（二种功能）：累积剂量当量：Hp （10）0.0 μSv —99.9 9 mSv ;剂量当量率： Hp （10）0.1 μSv/h —99.99 mSv/h ;（4）响应时间： 3.6 s —36 s;（5）剂量率响应：≤±20%（1 μSv/h —99.99 mSv/h ）;（6）能量响应：≤±30% ( 50 keV -1.3 MeV );（7）相对固有误差：＜±20%（137Cs ）（8）报警功能和报警阈值： 剂量率和累积剂量在测量范围内可预置报警阈值。

本仪器现设有固定报警阈值如下：a 、累积剂量：每增加0.1μSv,响一短声，发光一次；≤50μSv ，声光报警5s,有“ALARM ”显示。

b 、剂量率：≤25μSv/h,声光报警约6s, ,有“ALARM ”显示。

c 、阻塞报警：当计数管计数阻塞时，连续报警不停，有“ALARM ”显示。

d 、报警声音强度，在30cm 处约80dB 。

（9）欠压指示：电池电压＜2.7±0.05 V ，仪器显示电池欠压符号“LOBA T ”。

电子个人剂量计
高灵敏度X（γ）射线电子个人剂量计。

可以测量20keV 以上的X（γ）射线，适合用于医疗中由于X射线的个人被辐射剂量的测量。

数字显示，可以简单迅速地读出累计的剂量值，并且还可以通过操作按键来显示剂量率值。

设备参数（参考）：
1.测量对象：Ｘ射线、γ射线
2.能量响应范围：20keV~1.5MeV
3.探测器Si 半导体：Si 半导体
4.测量范围：累计剂量: 1μSv〜1Sv;剂量率: 1μSv/h〜100mSv/h
5.指示值误差（实际剂量率值不显示值的偏差）：累计剂量: ±10％以内(10μSv〜1Sv(241Am，使用体模校正)) 剂量率: ±10％以内(10μSv/h〜100mSv/h(241Am，使用体模校正))
6.剂量率直线性（剂量率不累积剂量的线性关系偏差）：±10％以内(10μSv/h〜100m Sv/h)
7.报警种类：累计剂量预警以及报警、剂量率预警以及报警、ON 的时间报警
8.报警声强：约70dB（A 特性at 30cm）
9.防尘.防水：IP54(生活防水)
10.显示：4 位数LCD、单位、电池余量显示(使用具有背光的LCD 显示器)
11.开关：按钮式：电源开关、设定开关
12.外部电磁场特性：0.15MHz〜200MHz : 150V/m, 200MHz〜1000MHz : 100V/m(IEC 61326-1 : 2006)
13.电源：钮扣形锂电池1 个
14.电池寿命：连续700 小时以上（室温20℃）
15.使用条件：温度: −10℃〜＋50℃，湿度: 90%RH 以下(无结霜）。

•放射性个人剂量报警仪采用了最新型的低功耗嵌入式微处理器作为数据处理单元，探测器采用的是高灵敏的GM计数器。

仪器具有响应快，测量范围宽的特点。

可监测X、γ射线和硬β射线，一款通用型放射性个人剂量报警仪。

•产品用途：•安监、环保执法部门工作人员剂量监测报警•核电站、核设施工作人员剂量监测•技术参数：•测量范围：剂量率：0.01 µSv/h～50mSv/h •累积剂量：0.00 µSv ～9999Sv•能量范围：40Kev～3.0Mev•能量响应误差：≤±25%（相对于137Cs）•相对基本误差：≤±10%（在20uSv/h时）•防护报警响应时间：≤6秒•GY-LDE分体式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内领先水平。

•GY-LDE分体式电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

•PN电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

•性能特点•◆仪表结构简单、可靠，无可动部件，工作寿命长。

•◆无截流阻流部件，不存在压力损失和流体堵塞现象。

•◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

•◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

•◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

•◆备有管道式、插入式等多种流量计型号。

•◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。

•◆具备一体化和分离型两种型式。

•◆高清晰度LCD背光显示。

•技术参数•◆仪表精度：管道式0.5级、1.0级；插入式2.5级•◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

个人剂量报警仪个人辐射剂量报警仪及系统是智能型袖珍仪器及系统。

它采纳功能较强的单片机技术制作而成。

重要用来监测X射线和γ射线，并且实现智能化管理。

在测量范围内，当达到预设的阈值会发生声光报警适时提示工作人员注意安全。

仪器重要技术符合国家标准和国际标准，是目前国内同类仪器中功能强、体积小、功耗低的佩带式袖珍仪及系统。

目录概述典型应用重要特点技术指标概述个人辐射剂量报警仪及系统是智能型袖珍仪器及系统。

它采纳功能较强的单片机技术制作而成。

重要用来监测X射线和γ射线，并且实现智能化管理。

在测量范围内，当达到预设的阈值会发生声光报警适时提示工作人员注意安全。

仪器重要技术符合国家标准和标准，是目前国内同类仪器中功能强、体积小、功耗低的佩带式袖珍仪及系统。

典型应用个人辐射剂量报警仪广泛应用于环境监测、卫生防疫、进出口商检、建材、石油化工、地质普查、废钢铁、核试验室、核军工、核潜艇、核电站、工业无损探伤、同位素应用和医院钴治疗、职业病防护、核电站四周居民本底辐射水平监测等领域。

重要特点个人辐射剂量报警仪具有累积剂量、剂量率、堵塞、超时等阈值报警功能。

自动记录各种数据、断电或更换电池数据不丢失。

可显示、累积剂量、剂量率、工作时间、大剂量率发生时刻及大小、累积剂量阈值、剂量率阈值等参数。

灵敏度高，对环境本底也有响应。

体积小、操作简单。

抗电磁干扰本领强。

技术指标（1）个人辐射剂量报警仪探测器：能量补偿型GM计数管。

（2）测量范围：累积剂量当量：Hp（10）0.00μSv—99.99mSv剂量当量率：Hp（10）0.01μSv/h—99.99mSv/h。

（3）能量响应：48keV—3.0MeV≤±30%。

（4）相对固有误差：10%（1mSv/h左右）。

（5）角响应：0o～45o≤±10%。

（6）报警功能：大于设定的累积剂量或剂量率阈值时有声光报警，并有符号显示堵塞报警，当计数管堵塞时，连续报警不停，并有符号显示报警声音强度在30cm处约80dB。

个人剂量报警仪技术参数1、探测射线：γ、X 和硬β射线；2、探测器：能量补偿GM管(盖格计数管)；3、测量范围：a、剂量当量率: 0.01～1000μSv/h (最大10mSv/h)；b、累积剂量当量: 0.01μSv～500.0mSv；4、能量范围：48 keV～3MeV ≤±30%（对137Cs 归一）；5、相对固有误差: ≤±15%；6、角响应：0º- 45º ≤±10%，45º-90º ≤±20% ；7、灵敏度：80 CPM /μSv/h (对于Co-60)；8、报警阈值：剂量率和累积剂量在测量范围内可预置报警阈值；9、剂量率单位：μSv/h、μGy/h、mR/h ；10、测量显示：剂量率每秒显示, 防护报警响应时间小于1秒。

固定式辐射报警仪技术参数1、探测器：GM管探测器(能量补偿)和Φ50×50mm NaI(TI)晶体管探测器；2、测量范围：0.01μSv/h～2500μSv/h；3、灵敏度：1μSv/h>5CPS ；4、显示单位：μSv/h或mSv/h ；5、响应时间：1S(经过算法处理)；6、相对固有误差：≤±15% ；7、能量响应：48Kev～3Mev ≤±30%；8、显示方式：LED显示器，中、英文双语操作界面；9、探头配置：连接2个探头；10、输出信号：主机可输出有源(或无源）常开（或常闭）信号0.01μSv/h～2500μSv/h；11、三种报警模式，适用于各种辐射安全报警场所的需要；12、其他功能：可外接报警灯,探头可做防水处理达到IP67；13、通讯：标准RS485/RS232通讯,MODBUS通信协议;主机配有网口，可选配网络通讯；14、故障处理：具有故障自恢复功能；15、电源：市电220V；16、使用环境：温度-10℃～+50℃、相对湿度(在40℃温度下)≤95％。

个人射线报警仪参数（8台）仪器特点大体积GM管探测器，测量环境本底灵敏度更高；同时显示剂量当量率和累积剂量当量；具备剂量率和累积剂量超限报警功能；可预置报警阈值和报警提示方式；两节AA干电池供电，具有电池剩余电量指示功能；时钟显示功能，关机后数据保存，时钟照常运行；USB数据接口，可与计算机通讯，配备个人剂量管理软件；采用单片机技术，功能多，体积小，仪器操作简单，使用方便。

主要技术指标探测器GM计数管（经能量补偿）测量范围剂量当量率：坏境本底～99.9mSv/h剂量当量（累积剂量）：0.1μSv～9999mSv能量响应20keV～3MeV≤±25%（相对于137Cs）显示方式液晶显示，剂量当量率（μSv/h）和剂量当量（μSv）相对误差剂量当量率≤±15%，剂量当量≤±10%防护报警响应时间≤5秒（在剂量当量率≥15μSv/h 攻耗＜2.5mW续航时间30个工作日外型尺寸116（H）×60（W）×22（D）净重90克工作温度-10℃～50℃相对湿度范围≤90%（40℃）射线检测仪技术参数（1台）1.设备构成1.1射源监控器与辐射探测器相连构成一套区域监测系统。

探测器负责采集数据，控制器负责转发数据、本地显示、存储等功能。

控制器采用轮询的方式来读取探测器数据，而平台也采用轮询的方式来查询控制器包含探测器数据。

1.2控制器从各个接口模块处获取探测器测量的数据，内部处理后在液晶上显示出来，实时更新，记录数据。

能对辐射场所进行辐射水平监视，对场所辐射水平异常进行快速报警，确保场所安全。

探测器能独立监测报警工作，也能与本公司生产的各类监视系统控制器连接，形成网路平台监控。

2.探测功能和特点2.1可探测现场辐射水平的变化，异常情况给出报警信号；2.2探测器可固定安装在监测场所建筑物房间内、通风口、出入口等位置；2.3探测器电源由控制器统一供电，当市电断电时，可由备用蓄电池供电，确保监视系统连续工作；2.4可根据现场情况选择不同灵敏度的探测器，以达到最佳的监测效果；2.5可通过红外装置实现周界报警系统；2.6可实现监控图像的实时视频监控；2.7可通过GPRS远程传输功能实现状态、图像、地理位置等信息的共享和管理。

辐射监测报警系统参数软件参数：（1）可根据时间、地点等条件筛选，以列表的形式查看各固定点位的实时及历史监测数据，并进行统计分析，以折线图或柱状图等形式显示辐射剂量及异常情况。

；（须提供系统功能的界面截图）（2）能显示剂量率随时间变化的波形。

（3）设置管理功能：能够对监测设备进行管理，并实现设备信息的增、删、修改，及点位的辐射剂量阈值设置的功能；软件组成1.数据采集及显示2数据存储及调阅，在线自动数据传输功能：可实时上传监测数据至中央服务器3区域监测系统1）实时远程数据显示：可以曲线形式实时显示多个终端设备的监测数据。

2）终端布局图显示：中心服务器可提供各终端设备所在的位置图，将剂量、时间、位置三位一体精准显示。

3）二级声光报警功能：中心服务器可远程设置各个终端设备的二级报警阈值，同时服务器可实时声光报警。

4）数据调阅功能：可查询、统计各监测点的用户设定时间范围内的数据。

5）数据输出功能：可打印数据，可按多种数据格式输出。

四、商务部分要求（实质性要求）1、交付时间：根据医院实际需求。

2、（1）不低于5年质保（3）供应商承诺：免费质保期满后，每年的维保费用分别不超过该部分合同总金额的5%。

（提供加盖公章的承诺函）（4）承诺所提供的系统具有根据院方实际需求与医院各院区所有信息集成平台做对接的能力：本项目系统软、硬件接口终身开放，无站点限制，可满足院方所有终端客户使用，即供应商需无条件配合采购人增加软件工作站点、无条件配合采购人接入新的硬件设备、无条件配合采购人的其他软件完成与本系统对接，并保证所涉系统正常运行。

如需接口开发，由于关联不确定的第三方，供应商承诺如产生接口费用供应商不再另行向院方收费。

上述工作均含在此次报价中，且不再另行向院方收费（提供加盖公章的承诺函）。

（5）承诺所提供的系统具有根据院方实际需求与院方的所有系统、集成平台免费无缝集成的能力：该系统能免费与院方集成平台对接，以及与院方各院区该软件系统间、该系统与其他系统的对接,配合院方以后的所有过级、评级改造需求。

上海仁日辐射防护设备有限公司 021-6951.5711个人辐射测量仪REN200型X-γ个人剂量报警仪内置高灵敏度盖格计数管为探测器，主要用来监测各种放射性工作场所的X、γ以及硬β射线的辐射，具有响应快，测量范围宽的特点。

能显示工作场所的剂量当量率和累积剂量，更换电池时，日历、时间及累积数据能永久保存。

广泛应用于核电站、加速器、钢铁、化工、同位素应用、工业X、γ无损探伤、放射医疗、钴源治疗、γ辐照、放射性实验室、核设施周围环境监测等领域中的工作人员进行个人安全防护监测及放射性提示。

特点:1、监测 X、γ及硬β射线。

2、仪器灵敏度高，对环境本底亦可测量3、中、英文双语操作界面。

4、剂量率和累积剂量同时测量和显示5、掉点后数据永久保存不丢失。

6、图形式液晶显示，屏幕最大。

7、功耗低，有电池欠压指示功能。

8、仪器可预置剂量率和累积剂量报警阈值9、声/光/震动三种报警方式可选技术指标：1、探测射线：γ、X 和硬β射线2、探测器：能量补偿GM管(盖格计数管)3、测量范围a、剂量当量率: 0.01～1000μSv/h (最大10mSv/h)b、累积剂量当量: 0.01μSv～500.0mSv4、能量范围：50 keV～1.5 MeV ≤±30%（对137Cs 归一）5、相对固有误差: ≤±15% (137CS 1mSv/h)6、灵敏度：80 CPM /μSv/h (对于Co-60)7、报警阈值：a、剂量率：可在0.5、1.0、1.5、2.0、2.5、5.0、10.0、50.0、100.0 μSv/h任意选择b、累积剂量：0.05、0.5、1.0、2.0、5.0、10.0、20.0、50.0、100.0 mSv任意选择8、剂量率单位：μSv/h、μGy/h、mR/h9、测量显示：剂量率每秒显示, 防护报警响应时间小于5秒10、使用环境：温度 -10℃ ~ +45℃。

相对湿度：≤95%（+45℃ ）11、供电电源：2节5号（AA）电池或充电电池12、尺寸重量：0.3kg；135×70×25mmREN200 Personal Dosimeter, internally installed with Geiger counter tube as the inspector, is mainly used for monitoring radiations of X, gamma and hard beta rays in various radioactive work places with features of quick reaction and widemeasurement range. It can display the dose equivalent rate and accumulated dose in the work place. The calendar, time and other cumulative data can be permanently saved when replace the batteries. It is used extensively for staff personal safety protection monitor and radiation alert in environment monitoring for places including nuclear power station, accelerator, steel industry, chemical industry, isotope application, nondestructive inspection with X and gamma rays in industry, medical radiation, cobalt source treatment, gamma irradiation, radioactivity laboratory and nuclear facilities.Features:1. Monitor X, gamma and hard beta rays.2. With high sensitivity, the instrument can also measure the environment background.3. Interface using both of Chinese and English.4. Contemporary measurement and display for both of dose rate and accumulated dose.5. The permanently saved data will not lose after the power failure.6. Graphic LCD with adequately big screen.7. Low power consumption; indication function of battery under voltage.8. Presettable alarm threshold of dose rate and accumulated dose.9. Optional alarm modes including sound / light / vibration.Technological Parameters:1. Radiation Detection: gamma, X and hard beta rays2. Detector: energy compensation GM tube (Geiger counter tube)3. Measurement rangea. Dose equivalent rate: 0.01～1000μSv/h (maximum 10mSv/h)b. Accumulated dose equivalent: 0.01μSv～500.0mSv4. Energy range: 50 keV～1.5 MeV ≤±30% (for 137Cs 1)5. Relative inherent error: ≤±15% (137CS 1mSv/h)6. Sensitivity: 80 CPM /μSv/h (for Co-60)7. Alarm threshold:a. Dose rate: arbitrary selection among 0.5, 1.0, 1.5, 2.0, 2.5, 5.0, 10.0, 50.0, 100.0 μSv/hb. Accumulated dose: arbitrary selection among 0.05, 0.5, 1.0, 2.0, 5.0, 10.0, 20.0,50.0, 100.0 mSv8. Dose rate unit: μSv/h, μGy/h, mR/h9. Measurement display: the dose rate display will update every second and the protect alarm display is shorter than 5 seconds.10. Operating environment: temperature -10℃ ~ +45℃.Relative humility: ≤95% (+45℃)11. Power supply: 2 AA batteries or rechargeable batteries12. Dimensions and weight: 0.3kg; 135×70×25mm。

辐射个人剂量报警仪辐射是一种存在于我们周围的环境因素。

在职业和日常生活中，辐射污染也是一个被广泛关注的问题。

在某些行业，如核电站工作、电子设备制造等，人员往往要接触到辐射。

辐射个人剂量报警仪（Radiation Personal Dosimeter, RPD）是一种用于监测个人接触剂量（个人被照射的剂量）的装置。

它可以通过自身的探测器来获取个人接触的总剂量，并根据设定的阈值进行预警和报警。

RPD的工作原理RPD的工作原理基于放射性物质与物质的相互作用，具体特征如下：•探测：RPD内置有灵敏的探测器，可以检测到周围环境的辐射能量；•能量转换：探测器将检测到的辐射能量转换成电信号；•放大：RPD会将探测器收集到的电信号放大；•计算：RPD通过计算来自探测器的信号，得出个人接触的辐射剂量；•显示：RPD能够将个人接触剂量显示在仪器屏幕上。

RPD的应用场景RPD主要用于以下环境下：•射线普查：在一些容易受到辐射污染的地区，如医院、实验室、核电站等，人员可以通过手持RPD进行周围环境的检测，以确保自身安全；•个人监测：在某些职业场合，如核电站、辐射治疗等，人员需要长时间接触辐射，RPD可以帮助他们监测个人接触剂量，避免大量暴露造成健康损伤；•应急救援：在核事故、辐射泄露等紧急情况下，人员通过携带RPD 可以掌握自身被暴露的量，从而采取相应的措施。

RPD的分类RPD主要分为两类：主动式和被动式。

主动式RPD能够主动检测周围环境的辐射情况，从而预测个人接触剂量，达到预警和报警的目的。

被动式RPD则需要人工将其读数，在读取时才能获取数据。

RPD的使用和维护•在使用RPD前，需要进行校准和预热；•RPD不应该暴露于高温、强磁场、强辐射等环境下；•使用RPD时，需要注意其位置和佩戴方式，确保能够准确监测接触剂量；•RPD的数据应当定期导出和保存，以便管理人员进行数据分析和监督。

RPD的发展前景当前，全球范围内的辐射污染依然存在，人们对辐射安全问题的关注和重视越来越高。

NC-200M便携式个人剂量率报警仪适用范围NC-200M便携式个人剂量率报警仪适用范围：NC-200M核辐射报警仪是一款可用于个人防护与环境测量的高度、量程，高敏度的智能化仪器。

仪器采用高亮度2.4寸真彩触摸屏，操作简单易上手，同时显示剂量率、累积剂量、环境温度、辐射危险度、辐射峰值和显示实时时钟该仪器采用工业级抗辐射Cortex M4浮点运算MCU，可快速检测辐射强度的变化，以及光检测时间响应可达7纳秒，满足探伤、X-ray成像等大型设备的泄漏检测。

该仪器在核工业实验室中，剂量率压力测试上限可达12Sv/h以上，具有超高的稳定性和抗辐射能力。

同时，仪器具有智能化的电源管理系统，当电量不足时能够自动休眠保护数据同时保护电池不会过载而受到损伤。

该仪器采用高敏度盖革管，配合优秀的核辐射检测算法和工业级的外观设计及高度的ABS环保材料，使其能在恶劣的环境中工作。

仪器体积小巧、重量轻、携带方便、防滑、抗压、防水（IP66 防水等级）、防震、抗EMI。

NC-200M便携式个人剂量率报警仪适用范围产品参数：测量种类：X，γ和硬β射线探测器类型：GM盖格管（能量补偿）X射线曝光检测时间：＜1毫秒量程范围(剂量率)：0.01μSv/h~200mSv/h累积剂量：0.001μSv-999.999Sv精度(测量误) : <±5%低灵敏度响应：0.029μSv/h能量补偿、响应范围：30kev-3mev数据存储：带时戳剂量率20,000条，动态存储15-30天，自动覆盖老数据；数据可导出生成Excel数据查询：支持表格和曲线模式显示单位：CPS、CPM、nGy/h、uGy/h、μSv/h、mSv/h供电：3000mAh可充电锂电池，全时工作7天尺寸：120 x 55 x 28mm重量：整机159克正常温度范围：-20℃~50℃报警方式：声音，光闪，震动（任意组合设定）报警值：可自行设定报警值语言：中英文菜单颜色：绿，红，黑标配：USB充电数据线、保修卡、说明书、校准报告 (可选)。

JFB-2型辐射报警仪说明书个人辐射剂量报警仪使用说明产品简介:CM7102型个人辐射剂量报警仪是一款小型高灵敏度的个辐射剂量报警仪，采用了型的低功耗嵌入式微处理器作为数据处理单元，探测器采用的是高灵敏的GM计数器。

仪器具有响应快，测量范围宽,应用范围广的特点。

可监测X、y射线和硬β射线，是一款通用型辐射剂量测量仪。

CM7102型个人辐射剂量报警仪适用范围:个人累计剂量报警个人剂量率报警北京创业专业铸造品质食品、水、生活用品等辐射剂量率测量建筑物辐射剂量率剂量医院、工厂、学校等辐射剂量率剂量CM7102型个人辐射剂量报警仪特点大面积带背光的LCD显示器高灵敏的GM计数器可同时进行剂量率和累积剂量的测量仪器灵敏度高，可测量环境本底脉冲寻源功能，快速查找，定位放射源位置zui大剂量率值保持功能自动切换量程北京创业专业铸造品质自动保存累计剂量，断电可长时间保存累计剂量和剂量率报警功能可预置剂量率报警和累积剂量报警阈值声音、振动、声音+振动、静音报式任意选择五级电池电压状态实时指示自动故障检测及保护功能北京创业专业铸造品质CM7102型个人辐射剂量报警仪指标:测量范围:剂量率: 0.01 μSv/h~ 10000μSv/h;累计剂量: 0.00 μSv ~qq99SvX-y能量范围: 40Kev~ 3.0Mev能量响应误差:≤+25% (相对于137Cs)相对基本误差:≤+15%剂量率报警阈值:全量程内可调累计剂量报警阈值:全量程内可调防护报警响应时间:≤5秒显示单位:剂量率: μSv/h、mSv/h、Sv/h 自动切换;累积剂量: μSv、mSV、Sv自动切换;计数率: CPM供电方式:二节AAA电池.尺寸: 105*55*26 mm重量: 80克(不含电池)发货清单:北京创业专业铸造品质CM7102型个人辐射剂量报警仪、皮包、挂绳、包装盒、说明书、保修卡。
