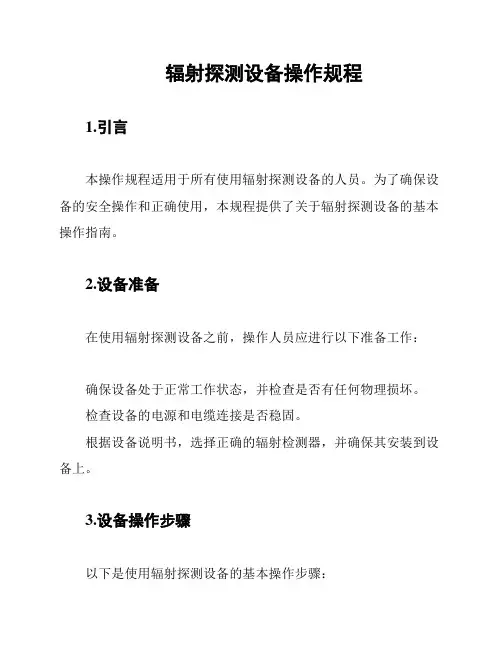

辐射探测设备操作规程1.引言本操作规程适用于所有使用辐射探测设备的人员。

为了确保设备的安全操作和正确使用，本规程提供了关于辐射探测设备的基本操作指南。

2.设备准备在使用辐射探测设备之前，操作人员应进行以下准备工作：确保设备处于正常工作状态，并检查是否有任何物理损坏。

检查设备的电源和电缆连接是否稳固。

根据设备说明书，选择正确的辐射检测器，并确保其安装到设备上。

3.设备操作步骤以下是使用辐射探测设备的基本操作步骤：1.将设备连接到适当的电源源。

2.打开设备的电源开关，并等待设备启动。

3.根据具体要求，选择正确的辐射检测模式。

4.将设备放置在待测辐射源的附近，并确保检测器与辐射源之间的距离符合设备说明书的要求。

5.进行辐射检测，并记录结果。

6.完成检测后，将设备关闭并断开电源源。

7.清洁设备，并妥善存放。

4.安全注意事项在使用辐射探测设备时，操作人员应注意以下安全事项：确保设备使用过程中的环境安全，避免有害物质的污染。

避免人员直接接触辐射源，以免对人员造成伤害。

当操作过程中发现设备异常或存在安全隐患时，应立即停止使用并上报相关人员。

5.处理设备故障如果发生设备故障或异常情况，操作人员应采取以下措施：1.立即停止使用设备，并断开电源源。

2.报告设备故障及异常情况给负责人员。

3.等待负责人员采取适当的维修和处理措施。

6.总结本操作规程为使用辐射探测设备提供了基本的操作指南和安全建议。

操作人员在使用设备前应仔细阅读并遵守本规程，确保设备正确操作并保障人员安全。

请所有使用辐射探测设备的人员认真遵守本操作规程，并随时提高安全意识，以确保工作的顺利进行。

以上是辐射探测设备操作规程的内容。

环境辐射监测仪使用说明书使用说明书一、前言环境辐射监测仪（下称仪器）是一款用于监测环境中辐射情况的设备。

本使用说明书的目的是为用户提供正确的仪器操作方法和相关注意事项，确保使用仪器的安全性和准确性。

二、仪器概述1. 仪器外观仪器采用黑色塑料外壳，外观简约美观。

正面配有液晶显示屏，操作按钮清晰易用，底部附有支架，可放置在桌面上进行操作。

2. 仪器功能仪器具有以下主要功能：- 辐射检测：能够监测环境中的γ射线、X射线和β射线；- 数据记录：可记录并保存多项辐射指标数据，方便用户后续查看和分析；- 报警功能：当环境辐射超过设定阈值时，仪器会发出声音和光线信号进行提醒；- 单位切换：可以根据用户需求，切换不同单位进行显示。

三、仪器操作1. 供电连接仪器与电源适配器，确保电源正常供应，并将开关调至“ON”（开启）位置，仪器即可正常运行。

2. 功能设置仪器使用前，需要进行一些基本设置，具体步骤如下：a. 按下“功能”按钮进入功能菜单界面；b. 使用上下箭头按钮选择要设置的功能，并按下“确定”按钮进行确认；c. 根据屏幕提示，使用箭头按钮进行数值调整，按下“确定”按钮即可完成设置。

3. 数据测量a. 将仪器放置在环境中心位置，并按下“测量”按钮，开始进行辐射检测；b. 仪器将实时显示各项辐射指标的数值，并根据预设的报警阈值，发出相应的声音和光线信号；c. 数据将保存在仪器内部的存储器中，可以通过下载数据到电脑或连接打印机进行打印。

四、使用注意事项1. 仪器在使用过程中，请务必按照以下要求操作：- 避免与其他电子设备过近距离接触，以免相互干扰；- 避免仪器碰撞或摔落，以免影响正常使用或损坏；- 在测量时保持环境安静，避免外界声音对仪器测量结果的干扰。

2. 仪器不适用于以下环境：- 高温、高湿度或强磁场环境；- 有腐蚀性气体或液体存在的环境；- 辐射源较强或存在其他危险性物质的环境。

3. 仪器在长时间不使用时，请将电源开关调至“OFF”（关闭）位置，并拔掉电源适配器。

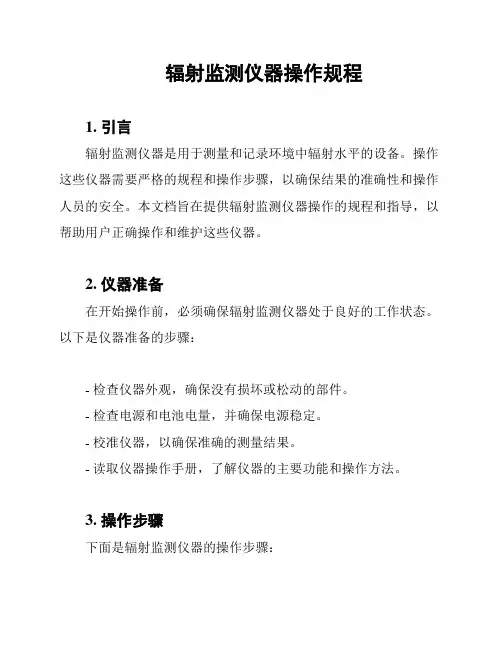

辐射监测仪器操作规程1. 引言辐射监测仪器是用于测量和记录环境中辐射水平的设备。

操作这些仪器需要严格的规程和操作步骤，以确保结果的准确性和操作人员的安全。

本文档旨在提供辐射监测仪器操作的规程和指导，以帮助用户正确操作和维护这些仪器。

2. 仪器准备在开始操作前，必须确保辐射监测仪器处于良好的工作状态。

以下是仪器准备的步骤：- 检查仪器外观，确保没有损坏或松动的部件。

- 检查电源和电池电量，并确保电源稳定。

- 校准仪器，以确保准确的测量结果。

- 读取仪器操作手册，了解仪器的主要功能和操作方法。

3. 操作步骤下面是辐射监测仪器的操作步骤：1. 打开仪器电源，并等待仪器启动。

2. 设置仪器的测量模式，以适应特定的监测需求。

3. 放置仪器在离测量目标适当的位置，确保仪器与目标之间没有任何遮挡物。

4. 按下测量按钮，开始测量过程。

5. 等待仪器完成测量，并记录测量结果。

6. 关闭仪器电源，操作完成。

4. 安全注意事项在操作辐射监测仪器时，必须注意以下安全事项：- 穿戴适当的个人防护装备，如手套、眼镜等。

- 避免直接接触辐射源。

- 避免使用损坏的仪器或配件。

- 在操作过程中保持仪器的稳定性，避免摔落或碰撞。

- 遵循仪器操作手册中的操作指导。

5. 维护保养及时的维护保养可以延长辐射监测仪器的使用寿命并保持其准确性。

以下是维护保养的建议：- 定期检查仪器的外观，清洁和除去灰尘。

- 经常检查电池电量，并及时更换电池。

- 避免将仪器暴露在极端的温度或湿度环境中。

- 检查和校准仪器的传感器和读数显示准确性。

- 如果发现问题或故障，及时向专业技术人员寻求帮助。

结论通过遵守本文档中的操作规程和注意事项，能够正确和安全地操作辐射监测仪器。

请确保操作人员经过必要的培训和了解操作手册的内容。

同时，定期维护和校准仪器，以确保其准确性和可靠性。

γ剂量测量仪FHT 40 NBR γ剂量测量仪，选用双探测器（碘化钠和塑料闪烁体）设计和NBR 专利技术，具有优良的能量响应和辐射响应性能，可用于甄别人工放射性。

FHZ 672E-10采用双探测器设计，碘化钠和塑料闪烁体，具有高的灵敏度，可以快速甄别人工辐射和天然辐射，精确测量剂量当量。

应用：z 环境监测z 国土安全z 应急响应z核相关领域FH 40 GL-10高性能主机，有多种选择，可以满足不同客户的需求。

数据存储存储的测量值可以在测量主机FH40 GL-10上显示，也可以进一步连接计算机，下载到计算机上。

ADF先进的数字化滤波技术，能自动适应探测器速度和辐射强度的变化。

配置可以连接计算机，进行测量参数的配置。

FH 40GL-10能量范围30keV ~ 4.4MeV测量范围500nSv ~ 100mSv/h灵敏度2s-1/μSv/h重量410g，不包括电池重量电池寿命>250小时（不连接FHZ 672E-10）>30小时（连接FHZ 672E-10）FHZ 672E-10能量范围48keV ~ 6MeV测量范围1nSv/h ~ 100μSv/h灵敏度2000s-1/μSv/h探测限小于天然剂量率典型值的20%重量约4kgNBR，天然本底扣除专利技术，识别人工辐射和天然辐射。

zγ辐射与有机闪烁体作用时，其能量转移主要是康谱顿散射，分辨率差，对能谱细节不灵敏，对天然γ辐射本底形成的脉冲幅度分布谱几乎不变，形成一个特征参考脉冲幅度分布。

z NBR专利技术解决了辐射测量实际工作中的最大难题，即如何识别天然辐射与人工辐射，也就是提高探测灵敏度又降低误报警。

赛默飞世尔科技（中国）有限公司欲获取更多信息，请浏览我们的网站：全国统一服务电话：800-810-5118 400-650-5118（支持手机用户）。

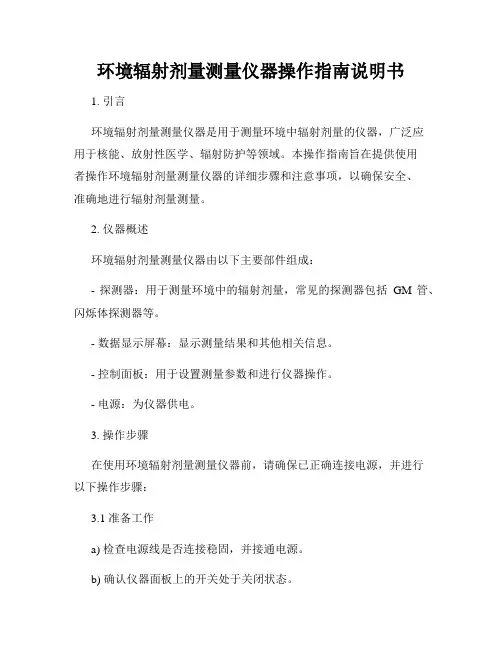

环境辐射剂量测量仪器操作指南说明书1. 引言环境辐射剂量测量仪器是用于测量环境中辐射剂量的仪器，广泛应用于核能、放射性医学、辐射防护等领域。

本操作指南旨在提供使用者操作环境辐射剂量测量仪器的详细步骤和注意事项，以确保安全、准确地进行辐射剂量测量。

2. 仪器概述环境辐射剂量测量仪器由以下主要部件组成：- 探测器：用于测量环境中的辐射剂量，常见的探测器包括GM管、闪烁体探测器等。

- 数据显示屏幕：显示测量结果和其他相关信息。

- 控制面板：用于设置测量参数和进行仪器操作。

- 电源：为仪器供电。

3. 操作步骤在使用环境辐射剂量测量仪器前，请确保已正确连接电源，并进行以下操作步骤：3.1 准备工作a) 检查电源线是否连接稳固，并接通电源。

b) 确认仪器面板上的开关处于关闭状态。

3.2 仪器开机按下仪器面板上的电源开关，待仪器启动完成后，屏幕将显示出初始界面。

3.3 设置测量参数a) 使用仪器面板上的调节按钮选择所需的测量模式（如β、γ、X射线等）。

b) 使用调节按钮设置测量范围和单位。

c) 根据需要，进行其他相关测量参数的设置，如采样时间、测量间隔等。

3.4 进行测量a) 将探测器置于待测区域，确保探测器与环境接触良好且稳定。

b) 按下仪器面板上的测量按钮，开始测量过程。

c) 等待测量完成，并观察数据显示屏幕上的测量结果。

3.5 仪器关机测量完成后，按下仪器面板上的电源开关，将仪器关机，并断开电源。

4. 注意事项为提高辐射剂量测量的准确性和操作的安全性，请遵循以下注意事项：4.1 保持仪器清洁定期清洁测量设备，使用柔软的布擦拭探测器、显示屏和控制面板等部件表面。

避免使用化学溶剂清洁仪器。

4.2 防护措施在操作仪器时，确保佩戴合适的辐射防护装备，如防护手套和防护服等。

避免长时间接触辐射源，以减少辐射的吸收。

4.3 避免物品干扰在进行环境辐射剂量测量时，确保测量区域周围没有影响测量结果的金属、磁性物质等物品。

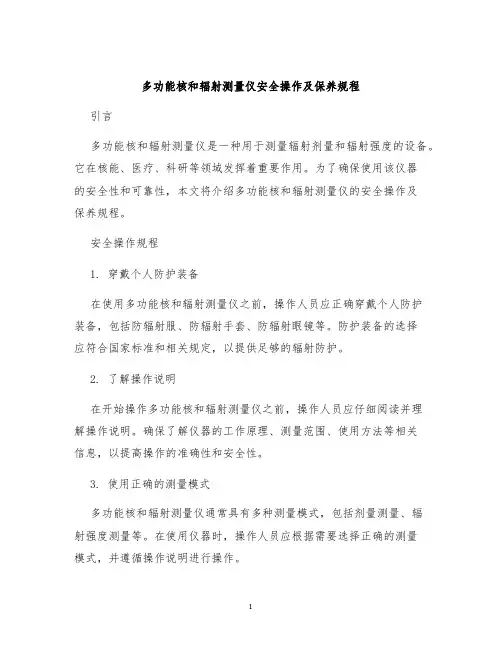

多功能核和辐射测量仪安全操作及保养规程引言多功能核和辐射测量仪是一种用于测量辐射剂量和辐射强度的设备。

它在核能、医疗、科研等领域发挥着重要作用。

为了确保使用该仪器的安全性和可靠性，本文将介绍多功能核和辐射测量仪的安全操作及保养规程。

安全操作规程1. 穿戴个人防护装备在使用多功能核和辐射测量仪之前，操作人员应正确穿戴个人防护装备，包括防辐射服、防辐射手套、防辐射眼镜等。

防护装备的选择应符合国家标准和相关规定，以提供足够的辐射防护。

2. 了解操作说明在开始操作多功能核和辐射测量仪之前，操作人员应仔细阅读并理解操作说明。

确保了解仪器的工作原理、测量范围、使用方法等相关信息，以提高操作的准确性和安全性。

3. 使用正确的测量模式多功能核和辐射测量仪通常具有多种测量模式，包括剂量测量、辐射强度测量等。

在使用仪器时，操作人员应根据需要选择正确的测量模式，并遵循操作说明进行操作。

4. 确保仪器的稳定性在使用多功能核和辐射测量仪时，应将仪器放置在平稳的工作台面上。

避免摔落和碰撞，确保仪器的稳定性。

5. 避免长时间暴露多功能核和辐射测量仪通常具有辐射源，为了防止对人体造成伤害，操作人员应尽量减少长时间暴露在辐射源附近的时间。

在使用完成后，应及时将仪器存放在安全的地方。

6. 停止使用时的操作在停止使用多功能核和辐射测量仪时，操作人员应按照操作说明进行相应的操作。

关闭仪器的电源，并注意将辐射源收回或隔离，以确保仪器和辐射源的安全。

仪器保养规程1. 定期检查仪器功能定期检查多功能核和辐射测量仪的功能是否正常，包括显示屏、按键、报警器等。

如发现异常，应及时联系专业维修人员进行检修。

2. 清洁仪器外观定期清洁多功能核和辐射测量仪的外观，保持仪器整洁。

使用柔软的布擦拭外壳和显示屏，避免使用有腐蚀性的化学品。

3. 妥善存放和携带仪器在使用完成后，应妥善存放在防尘、防潮的环境中，避免任何损坏和污染。

在携带仪器时，应使用专用的仪器箱，避免碰撞和挤压。

FH40G操作说明
FH40G为防水，防尘结构。

适于户外作业。

工作温度为-30摄氏度到+55摄氏度。

仪器使用两节1.5V AA电池，可工作250个小时。

显示剂量率，剂量，剂量率最大值。

可设定Dose rate报警域值，Dose报警域值。

可存储256条记录。

键为开关键。

键为功能键，可用于切换显示内容，进行系统参数的设定。

键为背光键，长按40秒可以打开或关闭背景光，并可用于改变设定值。

键为声音键，可以更改仪器的声音状态，同样可以用来改变设定值。

1．Dose Rate 报警值的设定，重复按功能键到显示SETＡＬ，按声音键或背光键进入设定状态，再按照声音键或者背光键的箭头方向增加或减少设定值，再次按功能键确定设定值。

2．Dose报警值的设定，重复按功能键到显示AL DOSE，按声音键或背光键进入设定状态，再按照声音键或者背光键的箭头方向增加或减少设定值。

再次按功能键确定设定值。

3．Dose回零，仪器显示的剂量值为上次设定为零之后的累积剂量值。

重复按功能键到显示DOSCLR，按声音键或背光键实现回零。

4．MAXCLR，最大剂量率值回零，重复按功能键到显示MAXCLR，按声音键或背光键实现回零。

5．保存测量值，用软件取消自动保存功能。

测量中重复按功能键到显示STORE，按声音键或背光键实现当前剂量率的保存。

一共可以存储２５６条历史纪录。

6．读取保存值，重复按功能键到显示ＭＥＭ，长按声音键或背光键读取保存的剂量率值。

7．清除保存值，重复按功能键到显示ＭＥＭCLR，按声音键或背光键清除保存的剂量率值。

红外辐射测量仪操作规程1. 引言本文档为使用红外辐射测量仪操作规程，旨在提供准确、安全、高效的操作指南。

红外辐射测量仪是一种用于测量物体表面温度的仪器，广泛应用于工业、医疗、环境等领域。

正确使用红外辐射测量仪能保证测量结果的准确性和可靠性，同时确保操作人员的安全。

2. 设备检查与准备在使用红外辐射测量仪之前，需要进行以下设备检查与准备步骤：•确保仪器的电源线已连接到可靠的电源插座上，并且电源开关处于关闭状态。

•检查仪器的外部是否有明显损坏或松动的部分，如有问题应及时修复或更换。

•根据使用要求，选择合适的红外辐射测量仪测温范围，并确保仪器已经预热至工作温度。

•若仪器配备有显示屏，检查显示屏是否正常运行，并且可以清晰显示测量结果。

3. 仪器操作步骤3.1 打开电源将红外辐射测量仪的电源开关从关闭状态切换到打开状态，待仪器启动后，显示屏将显示相关信息或进入待机模式。

3.2 设置测温模式根据实际测量需求，选择合适的测温模式。

通常有以下几种模式：•单点测温：仅测量物体表面的一个点温度。

•多点测温：测量物体表面的多个点温度，并计算平均温度。

•区域测温：选择感兴趣的区域，在该区域内测量平均温度。

3.3 瞄准测量目标将红外辐射测量仪对准需要测量的目标物体，确保距离合适，通常建议在1米范围内测量。

在照射目标物体时，保持仪器与目标垂直，并确保测量视场没有干扰物。

3.4 执行测温操作按下测温按钮或进行相应操作触发测温操作。

测量完成后，仪器会即时显示测得的温度值，并根据设定的模式计算和显示相应结果。

3.5 记录测量结果在每次完成测温操作后，及时记录测得的温度值。

可以使用纸笔或任何便捷的电子设备记录结果，以便后续分析与处理。

4. 注意事项为了确保操作的安全性和测量的准确性，请遵循以下注意事项：•在使用过程中，严禁将红外辐射测量仪直接对准人眼、动物和易燃物品等，以防潜在的危险。

•在测量高温物体时，应戴上适合的防护镜片和防热手套，避免烫伤和射线伤害。

多功能辐射测量仪主机FH40G操作手册安全事项请阅读这些简明的规则。

不遵守这些规则可能会导致错误。

本用户手册中提供了有关安全事项的更详细信息。

不要打开装置，因为内有约2000V的高压发生器。

任何有关维修和校正工作只能由有关专业人员进行。

故障自动显示在屏幕上，请注意显示说明的错误信息，如果有任何故障，请停止使用该仪器。

并即刻返回到厂家进行确认。

不要把FH40G及其配件直接与辐射物质接触，因为仪器污染会导致不正确的测量值，请把它装入保护套内保管。

目录第一章、仪器特性测量范围该探测器用一个正比计数管进行探测。

G型的测量范围从100nSv/h（相当于天然本底辐射）到1Sv/h，而对于G-L型测量上限为100mSv/h。

该装置可短暂负荷剂量率达100Sv/h而不受损。

操作模式FH40G使用比率计模式或计数器模式，比率计模式为默认模式。

在计数器模式，脉冲触发器按先前选择的测量时间计数，剂量率根据这些值计算并显示。

计算和显示的测量值包括：剂量率、剂量率平均值、最大剂量率和总剂量。

测量值可存入仪器并传送到PC用于以后的处理。

操作指导装置设计用于野外使用，其耐用防水外壳非常适于户外使用。

耐用的按键容易操作。

令人得心应手。

所配置的挎带使得外出工作更方便。

仪器使用的温度范围在-30℃和55℃。

存储在室内的仪器拿到室外0℃以下使用时，可能因低压导致按键失灵，此时请打开电池隔板，使压力平衡即可恢复正常。

功能FH40G剂量率测量装置的种种功能：选择报警阈值、时间、数据显示或者平均值和最大剂量率值。

它们是在指定的时间间隔内显示。

所有功能都经由仪器的四个按键进行选择，使用专门的软件，还可连接PC使用。

显示大屏幕显示可以显示关于仪器状态的信息（例如电池充电状态、报警状态或出错信息。

测量值用数字式和条状标尺式显示。

其作用是可以进行快速分级数字值和快速评估数据变化的趋势。

辅助仪器为了能够测量不同的辐射类型（α、β、中子）或者用于特别的工作（例如寻找隐藏的辐射源），该仪器可与各种外部探测器组合使用，且它能自动认出所组合的探头类型，并调整响应的显示。

环境辐射测试仪器操作指南说明书第一章：引言环境辐射测试仪器是在环境辐射监测中广泛应用的设备。

本操作指南旨在为操作人员提供详细的使用说明和操作指导，确保正确有效地进行环境辐射测试。

第二章：安全注意事项在操作环境辐射测试仪器之前，请务必仔细阅读并理解以下的安全注意事项，以确保您的人身安全和设备的正常运行。

1. 在操作过程中，请戴上符合相关国家安全标准的防辐射手套和防护眼镜。

2. 请确保设备与电源接地连接良好，避免电击等事故的发生。

3. 在操作仪器时，请严格按照仪器的使用规范和操作流程进行，不得擅自修改或拆卸设备。

4. 使用前请检查设备是否正常运行，并及时维护和保养设备，确保其良好的工作状态。

5. 操作完成后，请及时关闭电源，并将设备存放在安全的位置，避免发生损坏或意外事故。

第三章：环境辐射测试仪器的基本结构与功能环境辐射测试仪器主要由以下几个部分组成：1. 仪器外壳：采用专业防辐射材料制作，具有良好的防护作用。

2. 控制面板：包括显示屏、按键等，用于设置测试参数和查看测试结果。

3. 探测器：用于感知环境中的辐射信号，并将其转换为电信号。

4. 数据处理单元：负责接收和处理探测器传输的信号，并将结果显示在控制面板上。

第四章：使用前的准备工作1. 确保设备已正确连接电源，并检查电压是否符合要求。

2. 检查设备的控制面板是否正常开机，并检查显示屏是否正常显示。

3. 根据实际需要，调节设备的测试参数，例如测试时间、测试模式等。

4. 进行仪器的自检功能，确保仪器各部分正常运行并能够检测到环境辐射信号。

第五章：操作步骤1. 将环境辐射测试仪器放置在稳固的工作台面上，并保持垂直状态。

2. 按照所需的测试参数设置仪器，例如测试时间、测试模式等。

3. 打开仪器的探测器盖板，将探测器置于环境中。

4. 根据测试需求，选择进行单点测试或连续测试，然后按下相应的按键开始测试。

5. 仪器开始工作后，控制面板上将显示实时的测试数据，包括辐射强度、辐射源类型等。

1. 打开检测器前端的红色保护盖，把黑体上的连接线与检测器连接起来，接通电源。

首先对检测器进行预热半个小时左右。

注意在预热的过程中要把检测器侧放，可以使检测器里的水蒸气挥发出来从而不影响测量精度。

如果仪器一直开着就不需要预热直接进行校正，仪器开着不使用的时候检测器也要侧放，并且不要用收去触摸检测头。

.校正AE1/RD1:1. 设置 RD1 上的开关屏幕上显示 “Variable’ 的位置. (开关往下打) 把标准盒里自带的短接头按照红黑对齐的方向插入RD1用自带的螺丝刀调整右侧小孔内的旋钮直到数值为零2. 把高辐射率板和低辐射率板放在黑体上，（仪器自带两套高辐射率板和低辐射率板，一套为平时校正用，一套为备用）在放标准板之前在黑体上滴几滴水确保标准板与黑体接触紧密，水要适量既包装黑体与标准板接触紧密，也不要使水流出来防止流入检测器。

3. 把检测器放在高辐射率板上（如下图所示）等大约60-90秒左右读书计上的读数稳定后然后调整读数计上的旋钮把数值调为标准值。

标准值在标准板背后和溯源证书上都有标注。

4. 把检测器放在高辐射率板上（如下图所示）等大约60-90秒左右读书计上的读数稳定后然后用螺丝刀调节检测器上方的旋钮，直到读数计上的数值与标准值相同。

标准值在标准板背后和溯源证书上都有标注。

5.||V重复以上3，4步骤，知道把检测器放在高辐射率板和低辐射率板上读数计的读数都与标准值一致后，就可以进行测量样品的辐射率。

测量样品的辐射率1. 把检测器放在高辐射率板上，直到读数计读数稳定并确保读数计在variable 模式. (下图所示)2. 同样在黑体上滴几滴水放上样品后，把检测器从高辐射率板上移到样品板上，等读数稳定后，读数计上显示的数值就等于样品的辐射率。

（下图所示）3. 在测量好一个未知样品后，通常情况下把检测器再放回到高辐射率板上，如数值与标准值有偏差，再调整一致。

天然本底扣除(NBR)探头FHZ672E－10一、简介在实际的辐射测量工作中存在很多的困难，天然辐射本底水平变化原因很多（如：海拔、屏蔽、自屏蔽、建筑结构、建筑材料、土壤类型、时间、季节、太阳活动等），且变化幅度可以很大。

在核电厂、核设施、同位素应用甚至突发事件等许多场合，要求在环境放射性监测中区别天然放射性和人工放射性。

通常使用γ能谱方法识别和定量分析人工放射性核素，但γ能谱测量要求复杂的设备和资源，而且需要较长的获取时间（以小时计），另外，不适于探测高度屏蔽的人工辐射源。

通常的辐射监测仪器具有便携、响应快、使用简单等优点，但不能区分天然和人工辐射。

现有的一些定点测量方法(例如空运或陆地口岸车辆通道的剂量率监测)要求将人工γ辐射与天然辐射本底之波动区分开，但是，即使人工γ辐射源比较强，也难以做到。

NBR（Natural Background Rejection) 天然本底扣除技术解决了实际测量工作中的最大难题，那就是如何识别天然辐射与人工辐射，怎样满足既提高探测灵敏度又降低误报警的测量要求。

NBR技术的产生就是为了满足实际测量工作的要求，快速而准确地探测人工γ辐射源，这在环境放射性监测、通道式放射性监测以及寻找丢失辐射源显得尤为重要。

NBR是基于有机闪烁体的一种探测人工辐射的方法。

γ辐射与有机闪烁体作用时主要生成康普顿散射，分辨本领差，对能谱细节不灵敏。

天然γ辐射本底的脉冲幅度分布谱几乎不变，形成一种特征参考脉冲幅度分布，NBR技术正是利用这个特征，作为判断有无人工辐射源的参考参数。

在实际测量中，若此参考参数明显偏离天然本底值，即可判为有人工γ辐射源存在。

它通过上阈（S0）和下阈（Su）时分别测量的脉冲幅度分布，计算相应的积分计数率（Ro,Ru）,并与参考计数率比值（VR＝Ru/R0 ）比较。

而后者（VR）是由在相同阈值（S0，S u）条件下获得的天然辐射积分计数率（Ro,Ru）的特征脉冲幅度分布导出的。

检测仪器操作说明一、引言1.1该操作说明提供了仪器操作的详细步骤和安全注意事项，供用户参考。

1.2在操作仪器之前，请确保已经仔细阅读并理解本操作说明。

二、仪器概述2.1该仪器是一种用于检测的设备，能自动采集并处理数据，提供准确的测试结果。

2.2仪器主要由外壳、控制面板、显示屏、按键和连接线等组成。

2.3仪器具有以下特点：-精确度高，能够提供准确的测试结果；-操作简便，用户只需按照操作步骤进行操作即可；-可连接到计算机或其他设备，方便数据传输和存储。

三、安全操作3.1在操作仪器之前，确保工作场所安全，并穿戴好必要的防护设备。

3.2仪器必须放置在平稳的工作台面上，并保持良好的通风环境。

3.3在操作仪器之前，断开电源并等待仪器完全停止工作。

3.4仪器只能由经过培训和授权的人员操作。

四、仪器准备4.1在正式开始操作之前，进行以下准备工作：-检查仪器的电源线是否完好并正确连接；-检查仪器的连接线、传感器和探头是否完好，并进行必要的更换；-检查仪器的控制面板和显示屏是否正常工作。

五、仪器操作步骤5.1开机5.1.1将仪器连接到电源，打开电源开关。

5.1.2仪器将自动进行自检，待显示屏上出现正常运行界面后，即可进入下一步操作。

5.2参数设置5.2.1按照需要设置仪器的相关参数，包括测试模式、采样间隔、数据输出格式等。

5.2.2按照仪器的提示通过按键和控制面板设置相应的参数。

5.3校准5.3.1根据需要，进行仪器的校准工作。

5.3.2按照仪器的要求，连接校准标准品，并进行校准操作。

5.3.3校准完成后，仪器将显示校准结果，确认无误后即可进入下一步操作。

5.4采样5.4.1按照需要连接样品和传感器，并确保连接稳固、无松动。

5.4.2按下采样按钮，仪器将开始自动采集数据。

5.4.3采样过程中，仪器将根据设定的参数进行相应的计算和处理。

5.5结束操作5.5.1采样完成后，按下停止按钮，仪器将停止采样并显示最终结果。

5.5.2将仪器从电源中断开，清理和整理仪器周围的工作区域。

FH40G（FHZ672E）剂量率仪作业指导书控制状态：签发人：本《作业指导书》未经本站同意，禁止复制！阿克苏地区环境监测站作业指导书文件编号：受控号：FH40G（FHZ672E）剂量率仪操作规程第A版第0次修订共 4 页第 1页FH40G（FHZ672E）剂量率仪操作规程1 概述1.1 仪器的用途本仪器可用于环境X-γ外照射空气吸收剂量率的测量，适用于各种建筑材料的放射性监测、工业放射性辐射监测、X-γ辐射源工作场所的剂量率监测和医用X光机监测等。

1.2 原理FHZ672E是闪烁探头，它是利用某些物质在射线作用下能发光的特性来探测射线的。

射线在闪烁体中产生的闪光极弱，用光电倍增管来探测这些闪光，光电倍增管先把荧光转换成电脉冲，然后放大，其脉冲幅度正比于带电粒子或光子在晶体中沉积的能量。

1.3 仪器的结构、配置（见图）1.4 仪器的性能指标探头型号量程范围能量响应FH40G 10nGy·h-1～0.99 Gy·h-136KeV～1.3MeVFHZ672E 1nGy·h-1～100μGy·h-160KeV～3MeV2 仪器的工作条件阿克苏地区环境监测站作业指导书文件编号：受控号：FH40G（FHZ672E）剂量率仪操作规程第A版第0次修订共 4 页第 2页环境温度：-30℃～+55℃；相对湿度：90%（+40℃）；供电电源：5号电池2节。

3 仪器的操作程序3.1 开机前的准备3.1.1 选择好合适的位置。

3.1.2环境X-γ外照射空气吸收剂量率的测量时，一般采用外置探头测量，探头的探测中心应离地面1米高的位置，并应尽可能将探头远离人体。

3.1.3 连线。

3.2 开机，显示屏的电池电压低于2.7V时，需更换电池。

3.3 测量3.3.1采用FH40G测量时，需预热10分钟以上，采用FHZ672E测量时，需预热3分钟以上。

3.3.2 一般情况下，每个测点每次读10个数，每间隔10秒读一个数。

e l e m e n t a l a n a l y s i sThermo Scientific ARL QUANT’XEnergy-Dispersive XRFSpectrometerAnalysis without CompromisesAerosol Particulate FiltersRoHS and WEEE ScreeningForensics and InvestigationFood and Consumer SafetyOils, Lubricants and Wear MetalsMetallurgical Slags and Mining OresCement, Feed and Alternative FuelsSemiconductor and Magnetic MediaPart of Thermo Fisher ScientificARL QUANT’XThe peak of EDXRF performanceThe Thermo Scientific ARL QUANT'X Energy-Dispersive X-rayFluorescence spectrometer is a state-of-the-art elemental analyzer forthe most challenging analytical tasks in research and manufacturing.Look inside the cast metal full-vacuum sample chamber on a weldedanodized frame, and you’ll know the ARL QUANT’X is built to last.The high-intensity filtered X-ray beam and the most powerful andreliable X-ray detector ever designed provide the highest speed,sensitivity and flexibility.Any analyst can finally take advantage of:•Rapid elemental analysis from Na to U•Sensitivity from <1 ppm up to 100 %•Measurement times 10-60 sec per element•Many options for sample presentation•Sample imaging with CCD camera•Adjustable X-ray beam size 1-10 mm•Exclusive electrically-cooled Si(Li) detector•Versatile XRF applications software•UniQuant®for superior standard-less analysis•Mechanical durability for trouble-free service•Compact footprint and easy mobility•Fully customizable and upgradeable on-site•Easy to install and even easier to maintainThe ARL QUANT’X spectrometer is a complete package thatincludes proven hardware, all-inclusive software, on-site methoddevelopment and technical support – all backed by the industry’s mostgenerous warranty and a responsive service organization with decadesof expertise in hundreds of successful applications of XRF.Take a look inside, and see why your search for a benchtop XRFanalyzer is finally over. See the difference...Spectrum of Platinum OreCrystalArea Analysis of small samples, thin deposits or lowconcentrations is typically limited by the power ofthe X-ray tube and requires efficient capture of lowfluoresced intensities from the sample. Largercrystal area effectively amplifies X-ray tube power.The Si(Li) crystal area is up to 5x larger than othermodels and provides a larger “umbrella” forcapturing photons. This is one of the main reasonswhy the ARL QUANT'X can achieve sub-nanogramsensitivity in a compact bench-top package.Crystal TemperatureLower operating temperature dramatically reduceselectronic noise, improves resolution, reliabilityand makes the instrument less sensitive toenvironmental variations. Thermo Scientificadvanced six-stage Peltier coolers can attain-100 °C versus simpler models that operate at-15 to -25 °C. Thanks to cutting edge engineering,the performance of electrically-cooled detectorsis now equivalent to that of conventional liquid-nitrogen (LN) designs.Crystal ThicknessThe nature of X-rays is to penetrate matter. High-energy X-rays emitted by atoms such as Mo, Ag orCd can slice through Silicon like a hot knife throughbutter, so a thick crystal is required to capture themeffectively and prevent damage to sensitivecomponents behind the crystal. The Si(Li) crystal is10x thicker than other models.The thin Silicon crystals found in PIN and SDDdetector types show a dramatic drop in efficiencyfor higher-energy fluorescence as illustrated here.For this reason, they should be used primarily forlight-element, low-energy analysis.When it comes to performance, quality and reliability, the latest trend to hit the street isn’t always the best choice. After 25 years and 4 generations of technical innovation, the Silicon Lithium-Drifted Si(Li) detector technology at the heart of the ARL QUANT’X continues to set the standard for sensitivity, speed and reliability. As a leading X-ray detector manufacturer for 40 years, our company knows the key parameters that define a detector’s performance.Improve your productivity and extend the analytical benefits of laboratory-grade XRF to a wider range ofsamples with the large sample chamber and multiple sample automation and presentation options. Modular instrument design allows any sample handling option to be added or removed easily as the application changes. Thermo Scientific ARL QUANT’XAuto-SamplersAutomated 10- and 20-sample carousels are designed for standard powder and liquid cups,pressed pellets, as well as aerosol or sediment filters. A sample spinner is available toassure representative results for samples of questionable uniformity.Beam CollimatorsBeam size can be adjusted from 15 mm for rapid screeningdown to 1 mm for research and investigative work.AtmosphereVacuum and helium help improve sensitivity for lightelements in solid, powder and liquid samples. The inertgas flush can be used with corrosive or unstable materials.Specialized StagesAutomated multi-point analysis of industry-specific samplessuch as hard disks and silicon wafers can be performedwith specialized stages.Large SamplesThe single-sample tray and the special large-sample deck can accept odd,large and irregular samples, as long as they fit inside the chamber.Chamber ExtensionEven the largest of samples, such as cinder blocks, boots, turbine fragments, automotiveparts and any sample up to 37 cm (14.6 in) high can be analyzed for semi-quantitativeresults without additional effort or preparation. This option helps combine the samplingadvantages of hand-held XRF and the sensitivity of a laboratory analyzer. It is an idealchoice for university, forensic, museum, anthropological, military and contract laboratories.With a CCD camera for sample imaging and adjustable X-raybeam diameter, the ARL QUANT’X opens an entirely new field ofEDXRF, best described as “milli” XRF. For the first time, if you cansee it – you can analyze it! The ARL QUANT'X combines all theanalytical features, selectivity and sensitivity of a “bulk-analysis“spectrometer with the sampling flexibility typically found in“micro” analyzers. Add another exciting dimension to your results:Visualize and locate sample before or during analysisIdentify, isolate, and align small samples or featuresImprove accuracy of qualitative and quantitative analysisEffective spatial resolution down to 0.1 mmLED's provide illumination inside sample chamber Works in air, vacuum or helium environmentsX-ray GeneratorTube Target:Rh standard, Ag optional X-ray Power:50 W maximum Voltage Range:4-50 kV in 1 kV steps Current Range:0.02-1.98 mA in 0.02 mA steps Cooling:Air-cooled Selectivity:7 filters + direct excitation Beam Size: 1.0 mm – 8.8 mm, user adjustableBasic Performance Stability: < 0.3 % rsd over 8 hoursSensitivity:< 3 ppm for Fe and Pb in Conostan S12Stray Lines:< 0.015 % med eV, < 0.05 % high eVRepeatability:< 0.3 % rsd at 1 million countsSample Chamber Sample Size: 30.0 cm x 40.0 cm x 5.0 cm maximumExtension 1:20.0 cm max. sample heightExtension 2:36.0 cm max. sample heightAtmosphere:Air, Vacuum and Helium optionSample holder:1-sample stage and large deckAuto-samplers:10- and 20-position sample traysSpecial Stages:R-Theta (disk) and Y-Theta (wafer)Sample Imaging:CCD Camera, VGA resolutionSample-spinner:Available, software-controlledHelium Flush:15-65 psig input, 2.4 liters/min max.Radiation and Electrical Safety Interlocks: Chamber lid (dual, separate circuits),X-ray tube, detector, warning light,side panels. Fail-safe circuit design.Radiation:< 0.25 mR/hr at a distance of 2 inchesSound:< 65 dbA at a distance of 1 meterCompliance:TÜV, UL, CE, GSComputer and SoftwarePC Platform:Laptop or Desktop computerProcessor:Intel-based Pentium 4, 2.8 GHzMemory: 1 Gb RAM, 40 Gb hard driveCommunication:Ethernet (2 ports), USBOperating System:Windows XPElemental Range:F-U, no limit on number of analytesExc. Conditions:up to 8 excitation conditions per sampleSpectrum Display:Auto-peak ID, KLM markers, conditionsand status, overlays, hardware controlPeak Processing:Peak-profile XML fit, background filterStandard Analysis:Linear, quadratic, ratio, intensity or conc.correction, comprehensive custom FP .Advanced Quant:UniQuant FP for multi-matrix standard-lessanalysis, full sample property correction,drift correction, factory pre-calibrated X-ray Detector Detector Type:Si(Li) drifted crystal Cooling Type:Peltier or Liquid Nitrogen Crystal Area:15 mm 2PCD / 30 mm 2LN Crystal Depth: 3.5 mm (3500 microns)Energy Resolution:< 155 eV PCD / < 149 eV LN Sensitivity:Fluorine to Uranium Temperature:< 190 K Pulse Processor Processor Type:32-bit Digital, 3 DSP Channels:2048, 20 eV / channel Shaping Time:1-40 ms, user adjustable Count Rate:up to 100,000 cps (live)Energy Range:400 eV - 40960 eV Deadtime effect:< 3.0 %Pileup correction:< 0.3 %Calibration:Software-controlled Site / Utility Requirements Line Voltage:110-240 VAC, 50/60 Hz Spectrometer:500 W PCD, 300 W LN Vacuum Pump:1000 W Ambient Temp:0-30 °C (32-86 °F)Humidity:20-80 %, non-condensing Conditions:Indoor use only Weight and Dimensions Height:42.7 cm (closed), 91.5 cm (open) Width x Depth:72.4 cm x 59.7 cm Weight:80-91 kg (175-200 lbs), approx.Hundreds of industrial and academic users have taken advantage of the versatility and sensitivity of the ARL QUANT’X as illustrated by the following typical configurations:ApplicationTypical Analytes Chamber Options Atmosphere Software Air Filters48+ elements 10-pos auto-sampler Vacuum Thickness FP module RoHS / WEEECr, Br, Hg, Pb, Cd... CCD camera, collimators Air UniQuant ForensicsNa-U CCD camera, collimators Vacuum and He UniQuant Oils, LubricantsMetals 10-pos auto-sampler Air UniQuant Slag and CementNa-Fe 10-pos auto-sampler Vacuum Standard Calibration Alternative Fuels20+ elements 1-sample holder Air and Helium UniQuant Magnetic MediaTi, Cr, Fe, Co, Pt, Ru R-Theta stage Air MagMedia module Industrial Coats Ti, Cr, Fe, Ni, Cu, Zn 1-sample large deck Air Thickness FP moduleARL OPTIM'X compact XRF Handheld NITON ARL ADVANT'X Series IntelliPower ™XRF AnalyzerARL X'TRA powder diffractometer ARL 9900 X-ray WorkStation ™Full XRF/XRD BR41204_E 02/08C ©2008 Thermo Fisher Scientific Inc. All rights reserved.All trademarks are the property of Thermo Fisher Scientific Inc. and its subsidiaries.Specifications, terms and pricing are subject to change.Not all products are available in all countries. Please consult your local sales representative for details.+43 1 333 5034 127 •***********************+61 2 8844 9500 •*********************+43 1 333 50340 •*********************+32 2 482 30 30 •*********************+1 800 530 8447 •*********************+86 10 8419 3588 •*********************+45 70 23 62 60 •*********************+43 1 333 5034 127 •***********************+33 1 60 92 48 00 •*********************Germany +49 6103 408 1014 •*********************India +91 22 6742 9434 •*********************Italy +39 02 950 591 •*********************Japan +81 45 453 9100 •*********************Latin America +1 608 276 5659 •*********************Middle East +43 1 333 5034 127 •***********************Netherlands +31 76 579 55 55 •*********************South Africa +27 11 570 1840 •*********************Spain +34 914 845 965 •*********************Sweden /Norway /Finland +46 8 556 468 00 •*********************Switzerland +41 21 694 71 11 •*********************UK +44 1442 233555 •*********************USA +1 800 532 4752 •********************* Thermo Electron SA, Ecublens, Switzerland is ISO certified.X-ray spectrometry is a common and very powerful technique for fast, non-destructive,quantitative analysis of major, minor and trace components in all types of materials,including solids, powders, aqueous or organic solutions, and layered structures. It has numerous applications in every industry: pharmaceuticals, environmental monitoring,metals, cement, electronics, and mining, just to name a few.Thermo Fisher Scientific provides a full range of X-ray fluorescence and X-ray diffraction instrumentation (EDXRF,WDXRF, XRD, EDS, ESCA) that cover every aspect of X-ray spectrometry from routine to highly specialized research applications. From the versatile ARL QUANT’X to the ultra-precise ARL 9900 X-ray WorkStation ™, each instrument combines leading-edge technology with a long history of quality, durability and exceptional analytical performance.。

Anderson Instrument Co. Inc.156 Auriesville Road Fultonville, NY 12072 1-800-833-0081Fax 518-922-8997Instruction ManualInstrument Model Number Instrument Serial Number02062 / 3.0 / 2016-03-21 / GR / NADTG for RetortsStyle FH3 or FH4ATTENTIONMODEL FH3 AND FH4“DTG” Digital Temperature Gauge for Retort Applications This product contains specialized “AA” size Thionyl Chrloride Lithium batteries. Specifications are as fol-lows:• Nominal Capacity = 2.4 Ah• Operating Voltage = 3.6 VDC• Maximum Operating Temperature = 185 degrees F• Manufacturer = Xeno• Model = XL060FPlease be aware that the operating voltage of a typical “AA” Alkaline cell is 1.5 VDC.Thionyl Chloride Lithium 3.6VDC “AA” cells REQUIRED for operation. If standard Alkaline 1.5VDC cells installed, following message displayed:DO NOT remove these cells and place into other equipment. The higher operating voltage may cause damage to that device. The Anderson DTG models FH3 and FH4 are designed to operate at this higher voltage.For applications where the DTG comes in close contact with the retort outer shell, such as “well” or “port” mounting, Anderson recommends the use of this cell.Copies of the MSDS may be obtained directly from Anderson Instrument Company Technical or Customer Service.Replacement cells may be ordered through your local Distributor, or by contacting Anderson Instrument Company directly for additional information.Part #: 62071A0001Customer Service: 800-833-0081Note: When removing batteries, wait a minimum of (2) two minutes before re-installing.P AGE 3 Table of ContentsPageGeneral 4-Section1Description 41.1Specifications-52Section6Installation3-SectionOverview 63.1Section 4 - Tamper Proof Seal 7Section 5 - User Calibration Adjustments 85.1 Change Offset Value 85.2 Change Unit of Measure 95.3 Change Dampening Factor 10Position11ChangeDecimal5.412Calibration5.5User5.6 User Calibration - Error Condition 18185.7PointAnyResetSettings19RestoreFactory5.8-Service 216SectionReplacement21Battery6.16.2 Self Check - Error Condition 22Appendix A - Warranty and Return 23P AGE 4Section 1 General1.1 DESCRIPTIONThe Anderson DTG Digital Temperature Gauge is a fully electronic, battery powered device designed as an “Alternate Temperature Indicating Device” for use in Retorts. This device features a dual element design that provides continuous error checking of the temperature signals. Units are shipped from the factory with a certificate of calibration against an NIST traceable source. For on-site calibration, from two to five user scaling points are available to match an in-house customer supplied reference standard.With the above features, this unit meets all requirements as outlined in the Code of Federal Regulations (CFR) covering the processing of low acid canned foods.The simple to read LCD display incorporates a “low battery” indicator to signal the need for replacement of the batteries.Dual temperature elements feed a continuous comparator circuit. A visual warning is provided via the LCD display for any deviation beyond .5 deg F from the primary to the secondary element. In this condition, both the primary and secondary element readings are shown on the display, and may be compared to a secondary device such as the recording thermometer installed in the process. This allows the process to run without the need for an emergency shutdown as in the case of a broken mercury thermometer.P AGE 5 Section 2 SpecificationsCompliance: CE, 3-A, NEMA 4X, IP-66Product Contact Surface: Fitting & Probe: 316L SSNon-Product Contact Surface: Housing - 304 SSLens - PolysulfoneProcess Temp. Range: 0 to 300°F (-18 to 150°C)Units: Deg F and Deg C; field selectableResolution: 0.1°F or °CAccuracy: +/- .5°F (+/-0.3°C)Ambient Operating Limits: 40 to 158°F (4.4 to 70°C)(With use of Thionyl Chloride Lithium battery only) Ambient Temp. Stability: Better than 0.1°C per 10°C ambient shiftStorage Temp.: 32 to 140°F (0 to 65°C)Display: LCD: 4 digit main display, 6 digitsecondary; 0.9" high contrast LCDError Warning: LCD flashingPower: Field replaceable battery; Thionyl Chloride Lithium3.6VDC; AA packageBattery Life: 18 months typical(With use of Thionyl Chloride Lithium battery only) Vibration: 10 to 60 Hz, 2gWarranty: 2 yearDisplay Update: 3 secondsCalibration Adjustment: Via onboard switches; up to five field adjustable points Surface Finish: Rmax = 32 micro inchesaP AGE 6Section 3 Installation3.1 OVERVIEWThe DTG has been shipped fully calibrated and ready to place into service.NOTE: If your facility has an in-house calibration program, refer to the calibration section of this document for details on the "User Calibration" procedure.Example shownExample shownP AGE 7Section 4 Tamper Proof SealThe DTG has been supplied with “Tamper Evident” sealing capability. As shownin the following diagram, the screws that hold the back plate in place have a small through hole ready to accept a wire seal.Upon calibration of the unit, the Technician may place a wire through the two through holes, and secure with a tamper proof seal.Example: Brooks Seals or equivalent “Roto Seal” or “Toolless Roto Seal”Seals such as the example above may be ordered with serialized identifiers. This will allow recording of the calibration details with a unique reference. Anderson does not supply these products. Information above supplied for reference only.prevent removal of the backplate.P AGE 8Section 5 User Calibration Adjustments5.1 CHANGE OFFSET VALUEThe “Offset Value” function is used to apply a linear offset factor to the device. If your DTG shows a repeatable discrepancy (less than 1 degree) throughout the test range, this function may be used to remove the differential. Example: Reference reads 32.0°F and DTG reads 32.3°FReference reads 150.0°F and DTG reads 150.3°F Reference reads 212.0°F and DTG reads 212.3°F“Offset Value” of “-0.3°F” programmed will remove discrepancyCAUTION: Be sure to use only an NIST traceable reference thermometer that is knownaccurate, and within it’s specified calibration period.MENURUNVALUEAA A A ++NOTE: Remove back plate to access Value, Run, and Menu keys used for programming.P AGE 9 5.2 CHANGE UNIT OF MEASUREThe DTG may be programmed to read in either Degrees F or Degrees C. When changing from one mode to another, any “User Calibration” points are converted automatically to their respective unit of measure – no additional programming is required.P AGE 105.3 CHANGE DAMPENING FACTORThe “Dampening Factor” is used as a means to slow down the reaction rate of the unit. Under most circumstances, this value should be set to “0.” If a process has very erratic temperature shifts, and the display fluctuates, introduction of a small dampening factor may smooth display.5.4 CHANGE DECIMAL POSITIONThe DTG is capable of displaying to the nearest WHOLE DEGREE, or with the addition of a decimal point, to the NEAREST TENTH degree. Modifying this parameter requires no additional programming changes to “User Calibration” points.Note: When reading in WHOLE DEGREES, the display will ROUND DOWN to the previous whole number.Example: Unit programmed to display tenthsActual process temperature 190.7 degree FDTG display shows 190.7 degree FUnit programmed to display WHOLE NUMBERSActual process temperature 190.7 degree FDTG display shows 190 degree F5.5 USER CALIBRATIONThe DTG is provided from the Factory fully calibrated and traceable to an NIST reference. If the user chooses, from TWO to FIVE custom calibration points may be activated. This function allows adjustments to be made at specific points that match the process, or to remove slight discrepancies between factory and field reference standards.CAUTION: Prior to performing “User Calibration” point entries, be sure to RESET the “Offset Value” to “0” if any entry has been made.NOTE: If the “User Calibration” mode is implemented, a minimum of TWO points must be entered. Entering only a single point will result in an “Err” error condition.5.6 USER CALIBRATION - ERROR CONDITIONEXAMPLE: Error Condition (see NOTE Page 12)The “Reset Any Point” function will allow a “User Calibration” point to be disabled. Keep in mind that a minimum of TWO “User Calibration” points must be utilized, so an “Err” condition may be activated if only two points were in place and one is deleted.If multiple “User Calibration” points have been implemented, and one of those points is deacti-vated, no additional programming is required. The DTG will properly reference the new “User Calibration” point sequence.5.8 RESTORE FACTORY SETTINGSThe “Restore Factory Settings” function will deactivate all “User Calibration” points, and return the DTG to the factory shipped calibration.P AGE 21Section 6 ServiceA three segment battery indicator allows the operator to monitor battery life of theDTG, and plan ahead for a battery change. When a low threshold is reached, thefinal indicator bar blinks on and off. Internal circuitry regulates battery voltages toensure all factory specifications are met, even with a decrease in battery voltage.When an unacceptable level is reached, the DTG will shut down. Internal flashmemory retains all prior calibration, and only replacement of the batteries is required to resume operation.MENURUNVALUE AA SIZE A A S I Z E ++P AGE 226.2 SELF CHECK - ERROR CONDITIONThe Digital Temperature Gauge features continuous error checking between the Primary and Secondary temperature elements. In the event of a discrepancy greater that 0.5 degree F, the unit will display an error condition. As illustrated below, the display will alternate between the current primary element temperature, an error warning message and the secondary element temperature.By recording the temperature shown for the primary and secondary elements, a comparison against the RECORDING THERMOMETER may be performed. This action will allow you to determine which element (Primary or Secondary) has shifted beyond allowable tolerance.NOTE: If the display has been programmed to indicate WHOLE NUMBERS, the unit will automatically shift to tenths display while in error condition.P AGE 23 Appendix AWarranty and Return StatementThese products are sold by The Anderson Instrument Company (Anderson) under the warranties set forth in the following paragraphs. Such warranties are extended only with respect to a purchase of these products, as new merchandise, directly from Anderson or from an Anderson distributor, representative or reseller, and are extended only to the first buyer thereof who purchases them other than for the purpose of resale.WarrantyThese products are warranted to be free from functional defects in materials and workmanship at the time the products leave the Anderson factory and to conform at that time to the specifications set forth in the relevant Anderson instruction manual or manuals, sheet or sheets, for such products for a period of two years.THERE ARE NO EXPRESSED OR IMPLIED WARRANTIES WHICH EXTEND BEYOND THE WARRANTIES HEREIN AND ABOVE SET FORTH. ANDERSON MAKES NO WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE WITH RESPECT TO THE PRODUCTS.LimitationsAnderson shall not be liable for any incidental damages, consequential damages, special damages, or any other damages, costs or expenses excepting only the cost or expense of repair or replacement as described above.Products must be installed and maintained in accordance with Anderson instructions. Users are responsible for the suitability of the products to their application. There is no warranty against damage resulting from corrosion, misapplication, improper specifications or other operating condition beyond our control. Claims against carriers for damage in transit must be filed by the buyer.This warranty is void if the purchaser uses non-factory approved replacement parts and supplies or if the purchaser attempts to repair the product themselves or through a third party without Anderson authorization.ReturnsAnderson’s sole and exclusive obligation and buyer’s sole and exclusive remedy under the above warranty is limited to repairing or replacing (at Anderson’s option), free of charge, the products which are reported in writing to Anderson at its main office indicated below. Anderson is to be advised of return requests during normal business hours and such returns are to include a statement of the observed deficiency. The buyer shall pre-pay shipping charges for products returned and Anderson or its representative shall pay for the return of the products to the buyer.Approved returns should be sent to: ANDERSON INSTRUMENT COMPANY INC.156 AURIESVILLE ROADFULTONVILLE, NY 12072 USAATT: REPAIR DEPARTMENTANDERSON INSTRUMENT CO., INC • 156 AURIESVILLE RD. • FULTONVILLE, NY 12072 • USA • 800-833-0081 • FAX 518-922-8997 ANDERSON INSTRUMENT CO. LP • 400 BRITANNIA RD. EAST, UNIT 1 • MISSISSAUGA, ONTARIO L4Z 1X9 • CANADA • 905-568-1440 • FAX 905-568-1652 NEGELE MESSTECHNIK GmbH (A Division of Anderson) • RAIFFEISENWEG 7 • D-87743 EGG A. D. GÜNZ • GERMANY • +49 (0) 8333/9204-0 • FAX +49 (0) 8333/9204-49。

thermo 操作规程热电偶温度计是一种常见的温度计量仪器，用于测量各种物体的温度。

为了保证使用热电偶温度计的准确性和安全性，需要遵守一定的操作规程。

以下是热电偶温度计的操作规程，详细说明了如何正确使用和维护热电偶温度计。

1. 操作前准备a. 确保热电偶温度计和测量仪器的工作状态良好并正常。

b. 检查热电偶温度计的外观是否完好，如有损坏应及时更换。

c. 确定测量区域的环境条件，包括温度范围、湿度和压力等。

d. 安装热电偶温度计，确保其与测量物体紧密接触，以确保温度测量的准确性。

2. 测量操作a. 打开测量仪器，确保其正常工作。

b. 将热电偶温度计的接头插入测量仪器的相应插槽中，并确保连接紧固。

c. 将热电偶温度计的感应头放置在待测物体上，并确保其与物体紧密接触。

d. 等待一段时间，直到测量仪器显示稳定的温度数值。

e. 记录测量结果，并根据需要进行单位转换或数据处理。

3. 注意事项a. 避免热电偶温度计的连接头受到机械冲击，以免损坏。

b. 避免将热电偶温度计接触到液体、腐蚀性气体或高温表面，以免引起设备损坏或人身伤害。

c. 不要过度弯曲热电偶温度计的连接线，以免影响温度测量的准确性。

d. 定期检查和校准热电偶温度计，以确保其测量结果的准确性和稳定性。

e. 避免长时间暴露在极端温度环境中，以免损坏热电偶温度计。

f. 使用适当的保护措施，如安装保护套管或屏蔽层，以延长热电偶温度计的使用寿命。

4. 维护保养a. 每次使用后，将热电偶温度计从测量仪器上取下，并存放到干燥清洁的环境中。

b. 定期清洁热电偶温度计的感应头，以去除附着物和污垢。

c. 避免将热电偶温度计存放在湿度较高的环境中，以防止其受潮生锈。

d. 严禁拆解或修理热电偶温度计，以免损坏内部元件或引起安全隐患。

e. 定期进行热电偶温度计的校准，以保证其测量结果的准确性和可靠性。

通过遵守以上操作规程，能够有效地保证热电偶温度计的正常使用和准确测量结果。

多功能辐射测量仪主机FH40G操作手册安全事项请阅读这些简明的规则。

不遵守这些规则可能会导致错误。

本用户手册中提供了有关安全事项的更详细信息。

不要打开装置，因为内有约2000V的高压发生器。

任何有关维修和校正工作只能由有关专业人员进行。

故障自动显示在屏幕上，请注意显示说明的错误信息，如果有任何故障，请停止使用该仪器。

并即刻返回到厂家进行确认。

不要把FH40G及其配件直接与辐射物质接触，因为仪器污染会导致不正确的测量值，请把它装入保护套内保管。

目录第一章、仪器特性 (5)1.1测量范围 (5)1.2操作模式 (5)1.3操作指导 (5)1.4功能 (5)1.5显示 (6)1.6辅助仪器 (6)第二章、仪器操作 (7)2.1 按键功能说明 (7)2.2功能测试 (8)第三章、测量 (10)3.1操作模式 (10)3.2报警 (10)3.3 剂量 (13)3.4 内部数据存储（历史数据） (14)3.4.1手动存储 (14)3.4.2自动存储 (15)3.5 测量值的波动 (15)3.6计数器测量 (17)3.6.1设置测量时间和脉冲计数 (18)3.6.2 计数测量 (19)3.7 剂量率平均值 (20)3.8功能菜单 (21)第四章、FH40G.EXE软件 (23)4.1 FH40G.exe程序安装 (23)4.2连接PC (24)4.3 检查程序 (24)4.4 显示设置 (26)4.5 测量文件 (27)4.6存储测量数据 (29)4.7 清除历史记录 (31)4.8清零 (31)4.9FH40G配置 (31)4.9.1内部设置 (32)4.9.2外部设置 (33)4.9.3功能设置 (34)第五章、维修与保养 (35)5.1使用和清洁 (35)5.2 更换电池 (35)5.3 错误信息 (35)附件： (36)第一章、仪器特性1.1测量范围该探测器用一个正比计数管进行探测。

G型的测量范围从100nSv/h（相当于天然本底辐射）到1Sv/h，而对于G-L型测量上限为100mSv/h。

1 仪器简介1.1 仪器名称：辐射监测仪1.2 仪器型号：ESM FH40G1.3 出厂编号：0181011.4 本站编号：YQ-2-1661.5 生产厂家：德国Thermo Electron Corporation公司1.6主要技术指标：测量范围：10 nSv/h～1 Sv/h ,能量响应范围：36 keV～1.3MeV剂量率、报警阈值剂量0～999mSv/h2 操作规程2.1仪器开机：连接好探测器，按下仪器底部电源开关钮，仪器开机。

2.2 开机后即可看到显示屏亮起，若光线较暗，可按下照明按钮；待仪器稳定后即可开始测量，2.3 测量：探头质心距地面1m，测放射性物品时，探头在该物品0.5m上方；每点测量10次。

2.4仪器开机：按下仪器底部电源开关钮，仪器关机。

3 维护和注意事项3.1如果探测测量值不能显示，请检查探头电缆连接是否正确。

3.2两种灯闪亮时，探测器在探测人工辐射时灵敏度会下降，建议关闭仪器后重新开机，以进行新的一轮测量。

3.3仪器轻拿轻放，防止强烈碰撞。

3.4运输时，若路况不好，将仪器放在监测车坐位上，并固定，减轻碰撞。

3.4长期不用，取出电池。

3.5注意避免太阳直射，环境温度-30℃~+55℃，相对湿度10%~95%。

3.6确保红外线接口以及连接电缆PC的接口清洁，以保证数据准确传送。

3.7清洁仪器应使用软布或洗水软布清洁，不要用任何其它的清洁剂、溶剂、有毒物品、松脂油等，这些物质将损害仪器表面。

4 期间核查仪器出现性能不稳时与高气压电离室进行比对。

5 特殊情况处理仪器出现故障，停止使用，使用人员填写维修申请单，执行《设备管理程序》。

同时，质量监督员对仪器异常时的数据追溯，如发现已经报出的数据可能受到影响时，则执行《不符合监测工作的控制程序》。

6 计量检定要求6.1检定要求为一年。

编写人：吴敬波淮安市环境监测中心站2006年9月。
