实验6 定时器T1的使用

  • 格式：pdf
  • 大小：198.63 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

【报告】单片机定时器计数器实验报告

【报告】单片机定时器计数器实验报告

【关键字】报告单片机定时器计数器实验报告篇一：单片机计数器实验报告计数器实验报告㈠实验目的1. 学习单片机内部定时/计数器的使用和编程方法；2. 进一步掌握中断处理程序的编程方法。

㈡实验器材1. 2. 3. 4. 5.G6W仿真器一台MCS—51实验板一台PC机一台电源一台信号发生器一台㈢实验内容及要求8051内部定时计数器，按计数器模式和方式1工作，对P3.4（T0）引脚进行计数，使用8051的T1作定时器，50ms中断一次，看T0内每50ms来了多少脉冲，将计数值送显（通过LED发光二极管8421码来表示），1秒后再次测试。

㈣实验说明1. 本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引入定时器T0。

单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时这就决定了输入波形的频率不能超过机器周期频率。

2. 计数脉冲由信号发生器输入（从T0端接入）。

3. 计数值通过发光二极管显示，要求：显示两位，十位用L4～L1的8421码表示，个位用L8～L5的8421码表示4. 将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动次数并显示㈤实验框图(见下页)程序源代码ORG 00000H LJMP MAINORG 001BH AJMP MAIN1 MAIN:MOV SP,#60HMOV TMOD,#15H MOV 20H,#14H MOV TL1,#0B0H MOV TH1,#3CHMOV TL0,#00H;T0的中断入口地址;设置T1做定时器,T0做计数器,都于方式1工作;装入中断次数;装入计数值低8位;装入计数值高8位MOV TH0,#00HSETB TR1 ;启动定时器T1 SETB TR0 ;启动计数器T0 SETB ET1 ;允许T1中断SETB EA ;允许CPU中断SJMP $;等待中断MAIN1: PUSH PSW PUSH ACC CLR TR0CLR TR1 MOV TL1,#0B0H MOV TH1,#3CHDJNZ 20H,RETUNT MOV 20H ,#14HSHOW: MOV R0,TH0 MOV R1,TL0MOV A,R1 MOV B,#0AH DIV ABMOV C,ACC.3MOV P1.0,C MOV C,ACC.2 MOV P1.1,C MOV C,ACC.1 MOV P1.2,C MOV C,ACC.0 MOV P1.3,CMOV A,B MOV C,ACC.3MOV P1.4,C MOV C,ACC.2 MOV P1.5,C MOV C,ACC.1 MOV P1.6,C MOV C,ACC.0MOV P1.7,C ;保护现场;装入计数值低8位;装入计数值高8位,50ms;允许T1中断;未到1s,继续计时;1s到重新开始;显示计数器T0的值;读计数器当前值;将计数值转为十进制;显示部分，将A中保存的十位赋给L0~L3 将B中保存的各位转移到A中;将个位的数字显示在L4~L7上;RETUNT:MOV TL0,#00H;将计数器T0清零MOV TH0,#00HSETB TR0SETB TR1POP ACCPOP PSWRETI ;中断返回在频率为1000HZ时，L0~L7显示为50；频率为300HZ时，L0~L7显示为15，结果正确，程序可以正确运行。

单片机第六章定时器

单片机第六章定时器
计数溢出时，TFx置位。如果中断允许，CPU响应中 断并转入中断服务程序，由内部硬件清TFx。TFx也可以 由程序查询和清零。
这种方式下，计数寄存器由13位组成，即THx高八位(作计数器)
和TLx的低5位构成。TLx的高3位未用。
计数时，TLx的低5位溢出后向THx进位，THx溢出后 将TFx置位，并向CPU申请中断。
用软件控制，置 l时，启动 T1；清0时，停止 T1。
TF0（TCON．5）——T0的溢出标志。
TR0（TCON．4）——T0的运行控制位。
用软件控制，置1时，启动T0；清 0时，停止 T0。
• IE1（TCON．3）——外部中断1中断请求标志位。
• IE0（TCON．1）——外部中断0中断请求标志位。
器之外，还可用作串行接口的波特率发生器。
6.2
定时器／计数器T0、T1
T0、T1 的内部结构简图示于图6－1中。从图中 可以看出，T0、T1由以下几部分组成：
• 计数器TH0、TL0和TH1、TL1；
•
•
特殊功能寄存器TMOD、TCON；
时钟分频器；
•
输入引脚T0、T1。
6.2.1 与定时器／计数器T0、T1有关的 特殊功能寄存器
⑵定时器/计数器T1
T0方式3时，T1可以工作在方式0、1、2三种方式 T1的结构如图6–6所示。 由于T0占用了原来T1的启动位TR1和溢出标志TF1， 所以此时T1溢出时不能置位溢出标志，不能申请中断， 其溢出信号送给串行口，此时T1作为波特率发生器。
T1的启停由写入方式字控制，当写入方式0/1/2 时，T1立即启动，写入方式3 时，立即停止工作。
分析：设置T0工作在方式2，计数功能，每记满100个外 部脉冲，从P1.0输出一个低电平脉冲信号（简化的打包 操作）。

串口通信实验报告

串口通信实验报告

串⼝通信实验报告⼤连理⼯⼤学实验报告成绩：串⼝通信实验⼀、实验⽬的和要求了解串⼝通信的原理与机制掌握基于8051的串⼝通信硬件电路设计⽅法掌握8051串⼝通信程序调试⽅法⼆、实验原理和内容实验原理：1.串⼝通信简介串⼝通信是指数据在⼀根数据线上按照⼆进制数的数位⼀位接⼀位的传输。

其特点是通信线路简单，只要⼀对传输线就可以实现通信（如电话线），可⼤⼤地降低成本，适⽤于远距离通信。

缺点是传送速度慢。

2. 51单⽚机串⾏⼝简介51单⽚机的串⾏⼝是⼀个可编程全双⼯的通信接⼝，具有UART（通⽤异步收发器）的全部功能，能同时进⾏数据的发送和接收，也可以作为同步移位寄存器使⽤。

51单⽚机的串⾏⼝主要由两个独⽴的串⾏数据缓冲寄存器SBUF组成，它可以通过特殊功能寄存器SBUF对串⾏接收或串⾏发送寄存器进⾏访问，两个寄存器共⽤⼀个地址99H，但在物理上是两个独⽴的寄存器，由指令操作决定访问哪⼀个寄存器。

执⾏写指令时访问串⾏发送寄存器；执⾏读指令时，访问串⾏接收寄存器。

3.串⾏⼝控制寄存器SCON串⾏⼝控制寄存器SCON⽤来设定串⾏⼝的⼯作⽅式、接收或发送控制位以及状态标志位等。

在本实验中设定SM0为0，SM1为1，采⽤串⾏⼝的⼯作⽅式1（8位异步收发，波特率可变，由定时器控制）。

允许串⾏接收位REN设置为1，其它控制、标志位设置为0。

（即令SCON=0X50）4.定时器/计数器模式控制寄存器TMOD定时器/计数器模式控制寄存器TMOD是⼀个逐位定义的8位寄存器，其中低四位（即D0 ~ D3）定义定时器/计数器T0，⾼四位（即D4 ~ D7）定义定时器/计数器T1。

在本实验中使⽤定时器1，设定M1=1，M2=0,，采⽤定时器T1的⼯作⽅式2（⾃动重载8位定时器/计数器），其它控制位设置为0。

并由晶振频率（11.0592MHZ）和波特率（9600）计算初始化定时器T1：TH1=TL1=0xfd。

最后通过对TR1置1启动定时器T1。

7、CC2530 定时器T1的使用

7、CC2530 定时器T1的使用

1个
2
3、实验目的
TEL:15882009209 /
CC2530 的 Timer1 是一个独立的 16 位的定时/计数器，支持 5 条独立捕获/比较通道，每 个通道独立使用一个通用 I/O 口。可用于输入捕获、输出比较和 PWM 功能。让用户初步学 会使用定时器 T1。本实验用 LED1,LED2，LED3 灯为外设。
3
TEL:15882009209 /
#define ucha r unsigned cha r
#define RLED P1_0
//定义 LED1 为 P10 口控制
#define YLED P1_1
//定义 LED2 为 P11 口控制
#define GLED P1_4
4、实验相关寄存器
相关寄存器：P1,P1DIR,P1SEL,T1CTL,T1STAT,IRCON（前面以介绍过的这里不再重复介绍，寄存
器功能说明请参阅 CC2530Datasheet.pdf ）
T1CTL(0XE4)
Timer1 控制寄存器：
Bit3:Bit2: 定时器时钟分频倍数选择
00:：不分频 01:8 分频 10:32 分频 11:128 分频
if(counter==15) //中断计数，约 0.25s
{
counter =0;
LEDFlag = !LEDFlag;
}
}
if(LEDFlag)
{
YLED = RLED;
GLED = !YLED;
RLED = !RLED;
// 每 1s LED 灯闪烁一下
4
TEL:15882009209 /

}
/***************************

CC2530定时器使用

CC2530定时器使用

通过本次实验将会掌握定时器T1的一些简单用法。

本次实验学习到的新寄存器：T1STAT:定时器1的状态寄存器，D4~D0为通道4~通道0的中断标志，D5为溢出标志位，当计数到最终技术值是自动置1。

源代码：#include <ioCC2530.h>#define uint unsigned int#define uchar unsigned char#define LED1 P1_0 //定义LED1为P10口控制#define LED2 P1_1 //定义LED2为P11口控制#define LED3 P1_4 //定义LED3为P14口控制uint counter=0; //统计溢出次数uintLEDFlag; //标志是否要闪烁void InitialT1test(void); //初始化函数声明void InitialT1test(void){//初始化LED控制端口P1P1DIR = 0x13; //P10 P11 P14为输出P0DIR = 0x02;LED1 = 1;LED2 = 1;LED3 = 1;//初始化计数器1T1CTL = 0x05; //通道0,中断有效,8分频;自动重装模式(0x0000->0xffff)}void main(){InitialT1test(); //调用初始化函数while(1){if(IRCON==0x02) //查询溢出中断标志，是否有中断并且为定时器1发出的中断{IRCON = 0; //清溢出标志counter++;if(counter==30) //中断计数，约0.25s{counter =0;LED2 = LED1;LED3 = !LED2;LED1 = !LED1;LEDFlag = !LEDFlag;}}if(LEDFlag){LED2 = LED1;LED3 = !LED2;LED1 = !LED1; // 每1s LED灯闪烁一下LEDFlag = !LEDFlag; // 闪烁标志变量置0}}}实验总结：定时器1的工作原理：这次实验中定时器1工作在自由运行方式下，定时器1开始工作后从0x0000开始做加1计算，一直到0xffff。

单片机原理与应用技能比赛模拟试题与答案(五)

单片机原理与应用技能比赛模拟试题与答案(五)

5、要想测量INT0 引脚上的一个正脉冲宽度，那么特殊功能寄存器TMOD的内容可以为（ A ）。

A 、09HB 、87HC 、00HD 、80H单片机原理及应用技能比赛模拟试题（五）6、使用定时器T1时，有几种工作方式（ C ）A 、1 种B 、2 种C 、3 种D 、4 种一、填空题7、8031 单片机的定时器T1 用作定时方式时是（ B ）。

1、当定时器T0 工作在方式 3 时，要占用定时器T1 的TR1 和TF1 两个控制位。

A、由内部时钟频率定时，一个时钟周期加 1 B 、由内部时钟频率定时，一个机器周期加 12、在定时器T0 工作方式 3 下，TH0溢出时，TF1 标志将被硬件置 1 去请求中断。

C、由外部时钟频率定时，一个时钟周期加 1 D 、由外部时钟频率定时，一个机器周期加 13、在定时器T0 工作方式 3 下，欲使TH0停止工作，应执行一条CLR TR1 的指令。

8、8031 单片机的定时器T0 用作计数方式时是（ C ）。

4、使用定时器/ 计数器 1 设置串行通信的波特率时，应把定时器/ 计数器 1 设定作方式 2A、由内部时钟频率定时，一个时钟周期加 1 B 、由内部时钟频率定时，一个机器周期加 1，即自动重新加载方式。

C、由外部计数脉冲计数，下降沿加 1 D 、由外部计数脉冲计数，一个机器周期加 15、当计数器产生计数溢出时，把定时器/ 计数器的TF0（TF1）位置“1”。

对计数溢出的处理，在中断方式时，9、8031 单片机的定时器T1 用作计数方式时计数脉冲是（ A ）。

该位作为中断标志位使用；在查询方式时，该位作状态位使用。

A、外部计数脉冲由T1（P3.5 ）输入 B 、外部计数脉冲由内部时钟频率提供6、在定时器工作方式 1 下，计数器的宽度为16 位，如果系统晶振频率为6MHz，则最大定时时间C 、外部计数脉冲由T0（P3.4 ）输入D 、由外部计数脉冲计数为131.072ms ，若系统晶振频率为12MHz，则最大定时时间为65.536ms 。

基础实验五定时器T1的应用

基础实验五定时器T1的应用

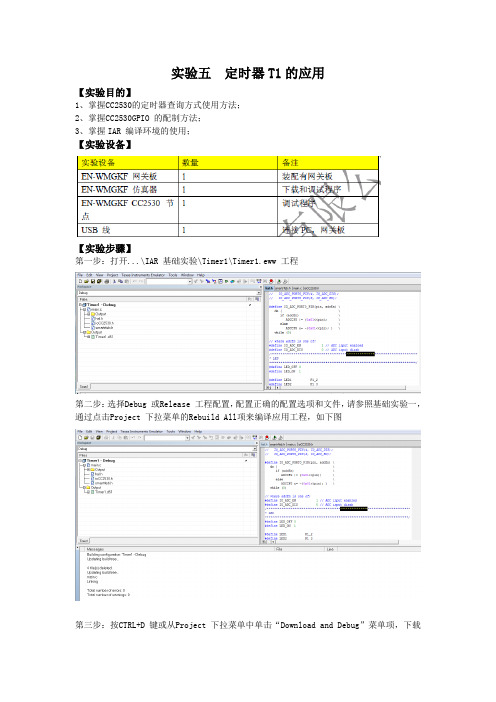

实验五定时器T1的应用
【实验目的】
1、掌握CC2530的定时器查询方式使用方法；
2、掌握CC2530GPIO 的配制方法；
3、掌握IAR 编译环境的使用；
【实验设备】
【实验步骤】
第一步：打开...\IAR 基础实验\Timer1\Timer1.eww 工程
第二步：选择Debug 或Release 工程配置，配置正确的配置选项和文件，请参照基础实验一，通过点击Project 下拉菜单的Rebuild All项来编译应用工程，如下图
第三步：按CTRL+D 键或从Project 下拉菜单中单击“Download and Debug”菜单项，下载
应用程序
第四步：按F5 键或者从Debug 下拉菜单中单击“go”菜单项，运行应用程序。

第五步：查看实验结果，CC2530EN网关板上四个LED 指示灯的变化情况
【实验总结】
通过本次实验，不仅掌握了CC2530的定时器查询方式使用方法，还掌握了CC2530GPIO 的配制方法以及编译环境的使用；总的来说，这次实验让我收获很大，学到了很多实际应用的东西，希望下一次实验能有更大的进步。

第6讲 定时器与计数器

第6讲 定时器与计数器
≥1
TMOD T0引脚 0 M0 1 M1 C/T 0 机器周期 GATE M0 1 INT0引脚 M1 C/T GATE D7 D0
工作方式2结构
定时器T0工作方式2结构
溢出 申请 中断 申请 中断 TCON TF1 TR1 TF0 TR0 溢出 TH0 8位 T0引脚 1 TL0 8位 &
≥1
四、定时计数器控制寄存器
1、工作方式控制寄存器TMOD
C/T用于选择定时或计数方式，定时计数器4种工作方式 可通过TMOD中的M1、M0进行选择。
MCS-51单片机将门控位GATE、定时计数方式选择位C/T、
工作方式选择位M1、M0组合在工作方式控制寄存器TMOD 中，TMOD是特殊功能寄存器,字节地址为89H。TMOD共8位, 低4位用于T0的工作方式选择,高4位用于T1的工作方式选择。 各位定义如下:
每个计数脉冲使加1计数器加1。（f< fosc/24 ,）
4. 加1计数器
加1计数器由特殊功能寄存器TH0与TL0组成，工作前应
先将TH0与TL0置初值Count。然后由定时或计数脉冲使加1计
数器加1,当加1计数器加到FFFFH后再加1时，发生溢出回零，
硬件自动将中断标志TF0置1,并以此向CPU发中断请求。 溢出回零后硬件要完成以下几项工作: ① 将溢出标志TF0置1。 ② 以TF0=1为标志向CPU发中断请求信号。 ③ 若CPU响应,则在响应过程中由硬件将TF0清零。并转入中断 处理程序执行定时或计数任务。
工作方式
00； 01； M1M0 = 10； 11；
加1计数器位数
13位 16位
加1计数器
TH15～8，TL4～0 TH15～8，TL7～0
方式0 方式1 方式2 方式3

单片机原理及应用技能比赛模拟试题及答案(五)

单片机原理及应用技能比赛模拟试题及答案(五)

单片机原理及应用技能比赛模拟试题（五）一、填空题1、当定时器T0工作在方式3时，要占用定时器T1的 TR1 和 TF1 两个控制位。

2、在定时器T0工作方式3下，TH0溢出时， TF1 标志将被硬件置1去请求中断。

3、在定时器T0工作方式3下，欲使TH0停止工作，应执行一条 CLR TR1 的指令。

4、使用定时器/计数器1设置串行通信的波特率时，应把定时器/计数器1设定作方式 2，即自动重新加载方式。

5、当计数器产生计数溢出时，把定时器/计数器的TF0（TF1）位置“1”。

对计数溢出的处理，在中断方式时，该位作为中断标志位使用；在查询方式时，该位作状态位使用。

6、在定时器工作方式1下，计数器的宽度为16位，如果系统晶振频率为6MHz，则最大定时时间为 131.072ms ，若系统晶振频率为12MHz，则最大定时时间为 65.536ms 。

7、8051单片机内部设有两个16位定时器/计数器，即 T0 和 T1 。

8、T0由两个8位特殊功能寄存器 TH0 和TL0 组成，T1由 TH1 和 TL1 组成。

9、定时时间与定时器的工作方式、计数初值及振荡周期有关。

10、MCS-51的定时器/计数器作计数器时计数脉冲由外部信号通过引脚 P3.4 和 P3.5 提供。

11、MCS-51的定时器/计数器T0的门控信号GATE设置为1时，只有 INT0 引脚为高电平且由软件使 TR0 置1时，才能启动定时器/计数器T0工作。

12、当T0为方式 3 ，T1为方式 2 的时候，8051单片机的定时器可提供3个8位定时器/ 计数器。

1、MCS-51有5个中断源，2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择。

2、外中断请求标志位是 IE0 和 IE1 。

3、 RETI 指令以及任何访问 IE 和 IP 寄存器的指令执行过后，CPU不能马上响应中断。

4、8051单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把 PC的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送 PC ，使程序执行转向程序存储器中的中断地址区。

第6章 定时器计数器习题

第6章 定时器计数器习题

20
IT0P：
CLR
TR0
；T0中断服务程序，停止T0计数
；把T0引脚接收过负脉冲标志F0置1， ；即接收过负跳变
SETB F0
RETI IT1P： CPL RETI P1.0 ；T1中断服务程序，P1.0位取反
程序说明：当单片机复位时，从0000H跳向主程序 MAIN处执行程序。其中调用了对T0，T1初始化子程序 PT0M2。子程序返回后执行标号LOOP处指令，循环等待 T0引脚上负脉冲的到来。由于负脉冲到来的标志位F0的
；装初值的高8位
；允许T0中断 ；总中断允许 ；启动T0 ；中断子程序，T0重装初值 ；P1.0的状态取反
程序说明：当单片机复位时，从程序入口0000H跳向主 程序MAIN处执行。其中调用了T0初始化子程序PT0M0。
6
子程序返回后，程序执行“AJMP HERE”指令，则
循环等待。 当响应T0定时中断时，则跳向T0中断入口，再从T0中 断入口跳向IT0P标号处执行T0中断服务子程序。 当执行完中断返回的指令“RETI”后，又返回断点处 继续执行循环指令“AJMP HERE”。在实际的程序中， “AJMP HERE” 实际上是一段主程序。当下一次定时 器T0的1ms定时中断发生时，再跳向T0中断入口，从而重
基本思想：设为方式2（自动装入常数方式）计数模式，
TH0、TL0初值均为0FFH。当T0脚发生负跳变时，T0计 数溢出，TF0置“1”，单片机发出中断请求。
13
初始化程序：
ORG 0000H ；跳到初始化程序 ；跳到外中断处理程序 AJMP IINI
ORG
IINI： MOV
000BH
TMOD，#06H ；设置T0为方式2
复执行上述过程。

定时器计数器实验

定时器计数器实验

一、AT89C51实验目的：
１．有两个定时/计数器，本试验中，将T1作为定时器用，定时５０ｍｓ，T0作为计数器用，被计数的外部输入脉冲信号从单片机的P3.4接入，最大计数值为０ｆｆｆｆｈ。

单片机将在每５０ｍｓ内对脉冲计数并送数码管实时显示，并利用Ｔ１定时从P3.7口输出周期为2００ｍｓ占空比５０％的方波。

２．用PROTEUS设计、仿真基于AT89C51单片机的脉冲计数与定时。

３．学会使用ＶＳＭ虚拟示波器和计数/定时器
二、PROTEUS电路设计
本设计的电路原理图如图所示，这个设计都在ISIS平台中进行。

１．从PROTEUS库中选取元器件
①ａｔ８９ｃ５１.ｂｕｓ：单片机
②７ＳＥＧ－ＢＣＤ－ＧＲＮ：七段带译码ＢＣＤ绿色数码管，
③ｂｕｔｔｏｎ：按键
２．虚拟测试仪器
①ｖｓｍ虚拟计数/定时器
单击工具栏，再在对象选择器中选中COUNTER TIMER（计数/计时器），打开其属性编辑况，单击运行模式下的下拉菜单如图，可以选择计数、频率、计时模式。

当前设置为计数模式。

②ｖｓｍ虚拟示波器
单击工具栏，再在对象选择器中选中OSCILLOSCOPE，将P3.7与Ｃ信道连接。

三、原程序设计、生成目标代码文件
１．流程图
主程序流程
２．程序代码设计
四、ｐｒｏｔｅｕｓ仿真
五、思考题
修改程序实现１Ｓ内对脉冲计数并送四位数码管实时显示，最大计数值为０ｆｆｆｆｈ，将COUNTER TIMER 属性设为频率，利用工具栏中的激励源ＤＣＬＯＣＫ作为脉冲输入源与p3.4口相连。

定时器原理及实验

定时器原理及实验
方式2在串口通讯时，常用作波特率发生器。
4）工作方式3
如果定时/计数器0工作于工作方式3，那么定时/计数器1的 工作方式就因为自己的一些控制位已被定时/计数器0借用， 只能工作在方式0、方式1或方式2下，等效电路参见下图：
2.怎样编制计数程序？
首先必须对定时计数器进行初始化，然后再开启定时或 计数。简单的总结一下，定时计数器的初始化包括以下内 容。
MOV TMOD,#01H MOV TL0,#00H MOV TH0,#4CH SETB TR0 以上程序是任务一中的定时程序段，它的初始化过程和计 数方式类似。
MCS-51单片机的定时器/计数器(二）
❖ MCS-51单片机的定时器/计数器应用举例： ➢利用定时器/计数器实现固定时间的定时 ➢简易信号发生器
TMOD 89H
D7
D6
D5
D4
D3
D2
D1
D0
GATA
M1
M0 GATA
M1
M0
←T1方式字段→
GATE —— 门控位。
←T0方式字段→
GATE = 0 启动不受 /INT0或 /INT1的控制；
GATE = 1 启动受 /INT0 或 /INT1 的控制。
C/T —— 外部计数器 / 定时器方式选择位 C//T = 0 定时方式； C //T = 1 计数方式。
最长定时时间为： (65536—0)×1/6×10-6×12=131072×10-6(s)=131072(us)。
3）工作方式2 T0的等效逻辑结构
方式2与方式0、1的区别：
工作方式0和工作方式1的最大特点就是计数溢出后，计 数器为全0，因而循环定时或循环计数应用时就存在反复设 置初值的问题，这给程序设计带来许多不便，同时也会影 响计时精度。

数码管动态扫描显示实验综述

数码管动态扫描显示实验综述

实验三定时器和中断实验一、实验目的1、学习51单片机内部定时器的使用方法。

2、掌握中断处理程序的方法。

3、掌握数码管与单片机的连接方法和简单显示编程方法。

4、学习和理解数码管动态扫描的工作原理。

二、实验内容1、使用定时器T0，定时1秒，控制P1口发光管循环点亮。

2、使用定时器T0，定时1秒，控制1个数码管循环显示数字0~9，每秒钟数字加一。

3、使用软件定时1秒，控制2个数码管循环显示秒数0~59，每秒钟数字加一。

4、使用定时器T0，定时1秒，控制2个数码管循环显示秒数0~59，每秒钟数字加一。

三、实验电路图四、实验说明1、数码管的基本概念（1）段码数码管中的每一段相当于一个发光二极管，8段数码管则具有8个发光二极管。

本次实验使用的是共阴数码管，公共端是1、6，公共端置0，则某段选线置1相应的段就亮。

公共端1控制左面的数码管；公共端6控制右面的数码管。

正面看数码管的引脚、段选线和数据线的对应关系为：图1 数码管封装图图2 数据线与数码管管脚连接关系段码是指在数码管显示某一数字或字符时，在数码管各段所对应的引脚上所加的高低电平按顺序排列所组成的一个数字，它与数码管的类型（共阴、共阳）（2）位码位码也叫位选，用于选中某一位数码管。

在实验图中要使第一个数码管显示数据，应在公共端1上加低电平，即使P2.7口为0，而公共端6上加高电平，即使P2.6口为1。

位码与段码一样和硬件连接有关。

（3）拉电流与灌电流单片机的I/O 口与其他电路连接时，I/O 电流的流向有两种情况：一种是当该I/O 口为高电平时，电流从单片机往外流，称作拉电流；另一种是该I/O 口为低电平时，电流往单片机内流，称为灌电流。

一般I/O 的灌电流负载能力远大于拉电流负载能力，对于一般的51 单片机而言，拉电流最大4mA，灌电流为20mA。

一般在数码管显示电路中采用灌电流方式（用共阳数码管），可以得到更高的亮度。

本实验电路中采用拉电流方式（用共阴数码管）。

定时器t1的初始化和初值的计算方法

定时器t1的初始化和初值的计算方法

定时器 t1 的初始化和初值的计算方法本文介绍了定时器 t1 的初始化和初值的计算方法，包括硬件和软件两方面的考虑，以帮助读者更好地理解和使用定时器 t1。

定时器 t1 是一种广泛应用于嵌入式系统中的计时器，它可以用于实现各种定时任务。

定时器 t1 的初始化和初值的计算方法是定时器使用的关键步骤。

在实际应用中，需要考虑硬件和软件两方面的因素来确定定时器 t1 的初始化和初值。

首先，从硬件角度考虑，定时器 t1 通常由一个计数器和一个时钟源组成。

计数器的计数速度与时钟源的频率相关。

因此，在初始化定时器 t1 时，需要根据时钟源的频率计算出计数器的计数速度，从而确定定时器 t1 的初值。

此外，还需要考虑定时器 t1 的工作模式，如单脉冲模式或连续计数模式，以确定计数器的计数方式。

其次，从软件角度考虑，定时器 t1 的初始化和初值计算方法与硬件类似。

需要根据时钟源的频率和定时器 t1 的工作模式计算出计数器的计数速度，从而确定定时器 t1 的初值。

此外，在软件层面上，还需要考虑定时器 t1 的触发方式，如中断触发或轮询触发，以及定时器 t1 的计数器溢出后的处理方式。

综上所述，定时器 t1 的初始化和初值的计算方法需要综合考虑硬件和软件两方面的因素。

在实际应用中，需要根据具体的时钟源频率、定时器 t1 的工作模式和触发方式等因素来确定定时器 t1 的初始化和初值。

实验六 555定时器及其应用

实验六 555定时器及其应用
实验六 555定时器及其应用
6.1.1、实验目的
1、了解555定时器的结构和工作原理； 2、学习用555定时器组成几种常用的应用电路； 3、掌握几种常用应用电路的相关参数的计算和测量方法。
6.1.2、实验内容
1、用555定时器设计一个多谐振荡器，要求频率为100Hz，占空比为65%，输出电压 幅值为TTL电平，给定电容为0.1F。设计电路，计算电阻R1和R2的值，并通过实验 测量频率、T1和T2值（可用示波器测量），计算占空比，填入自制的表中。 2、用555定时器设计一个单稳态触发器。给定输入信号频率为500Hz，电容C=0.1F 要求输出脉冲宽度为0.5ms,试计算定时元件R，并用实验验证。
555定时器vcc这个引角接电源请把其它引角接好后再连接电源连线时请不要忘gnd这个引角接地请看标号确认tr触发输电平有效dis放电th阈值端高电平触发co电压控制端不用时常在此脚与地之间接一001f补偿电容out输出接口端r复位端不用时接vcc621621555555定时器引角说明定时器引角说明62实验原理622555定时器的功能trtr22脚th6th6脚脚disdis7out3out3脚脚13vcc13vcc23vcc23vcc13vcc13vcc23vcc23vcc不变不变不变不变13vcc13vcc23vcc23vcc截止截止1113vcc13vcc23vcc23vcc不允许此不允许此种输入组合种输入组合高触发电平
如在图(1)的2端和1端加入图5－6－6所示 输入微分电路。
Cd 0.01F R2 3K
0 VC 2/3VCC
t
0 Vi
t TW
2
VO
0
t
图5－6－6微分电路
图5－6－5单稳态触发器工作波形
R 8

单片机原理及应用(C语言版)-定时器

单片机原理及应用(C语言版)-定时器
M1M0＝01时，选择模式1。逻辑结构如下 页图所示。 T0的结构：16位定时器/计数器。 TL0：存放计数初值的低8位。 TH0存放计数初值的高8位； 定时时间=(216-定时初值)×机器周期 最大定时时间：216×机器周期
6.2.2 模式1的逻辑结构及应用
振荡器
12分频 C/T=0 C/T=1 TL0 TH0 （8位） （8位） TF0 中断
6.1.3 定时器/计数器的方式和控制寄存器
2、T0、T1的控制寄存器TCON
TCON D7 D6 D5 D4 D3 D2 D1 D0 (88H) TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0
图6-4 定时器的控制寄存器
TF1、TF0：T1、T0的溢出标志位 计数溢出，TFx=1。 中断方式：自动清零； 查询方式：软件清零。
6.1 MCS-51单片机定时器/计数器的结 构及原理
主要内容
6.1.1 MCS-51单片机定时器的结构 6.1.2 MCS-51单片机定时器的工作原理 6.1.3 定时器/计数器的控制寄存器
6.1.1 MCS-51单片机定时器的结构
MCS-51单片机定时器/计数器逻辑结构图：
6.1.1 MCS-51单片机定时器的结构
定时器/计数器工作模式的选择方法
（1）首先计算计数值N （2）确定工作模式 原则是尽可能地选择模式2 若 N ≤ 256选择模式2，否则选择模式1 （3）如果需要增加一个定时器/计数器 选择模式3。
定时器/计数器初值X的计算方法
因为 X + N = 28或216 所以 X = 28或216-N （1）对定时器 设定时时间为t N = t/机器周期 所以 X = 28或216- t/机器周期 （2）对计数器 X = 28时时间计算：周期为1000µ s的方波要 求定时器的定时时间为500µ s，每次溢出时， 将P1.0引脚的输出取反，就可以在P1.0上产 生所需要的方波。 定时初值计算： 振荡频率为12MHz，则机器周期为1µs。 设定时初值为X，

定时计数器实验-单片机

定时计数器实验-单片机

单片机实验报告G A T EC /TM 1M 0G A T EC /TM 1M 0TH1TL1TH0TL0T1方式T1引脚T0引脚机器周期脉冲内部总线TMODTCON 外部中断相关位T F 1T R 1T F 0T R 0实验五 定时/计数器实验一、实验目的1．学习8051内部定时/计数器的工作原理及编程方法； 2．掌握定时/计数器外扩中断的方法。

二、实验原理8051单片机有2个16位的定时/计数器：定时器0（T0）和定时器1（T1）。

它们都有定时器或事件计数的功能，可用于定时控制、延时、对外部事件计数和检测等场合。

T0由2个特殊功能寄存器TH0和TL0构成，T1则由TH1和TL1构成。

作计数器时，通过引脚T0（P3.4）和T1（P3.5）对外部脉冲信号计数，当输入脉冲信号从1到0的负跳变时，计数器就自动加1。

计数的最高频率一般为振荡频率的1/24。

定时/计数器的结构：定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。

TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

计数器初值的计算：设计数器的最大计数值为M(根据不同工作方式，M 可以是213、216或28)，则计算初值X的公式如下：X=M-要求的计数值（十六进制数）定时器初值的计算：在定时器模式下，计数器由单片机主脉冲fosc经12分频后计数。

因此，定时器定时初值计算公式：X=M-(要求的定时值)/(12/fosc)80C51单片机定时/计数器的工作由两个特殊功能寄存器控制。

TMOD用于设置其工作方式；TCON用于控制其启动和中断申请。

❖工作方式寄存器TMOD：工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。

其格式如下：GATE：门控位。

GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时，要用软件使TR0或TR1为1，同时外部中断引脚或也为高电平时，才能启动定时/计数器工作。

MCS-51定时计数器的应用

MCS-51定时计数器的应用

4
TMOD——方式控制字 方式控制字 由于LED的亮 灭是持续不断的 所以可以将 的亮/灭是持续不断的 所以可以将T1 由于 的亮 灭是持续不断的,所以可以将 计数器设成方式2,自动装入初值 重复进行计数 计数器设成方式 自动装入初值,重复进行计数， 自动装入初值 重复进行计数， T0计数器设成定时方式 、按这种方案考虑： 计数器设成定时方式1 按这种方案考虑： 计数器设成定时方式 TMOD的初值应该是 61H 的初值应该是: 的初值应该是 0 1 1 0 0 0 0 1
第四章 MCS-51定时/计数器的应用 定时/计数器是单片机应用中的重要部件， 其工作方式的灵活应用对提高编程技巧， 减轻CPU的负担和简化外围电路有很大益 处。本章通过两个实验说明定时/计数器的 基本用法，通过应用实例，使读者掌握定 时/计数器的软件设计技巧。
1
一、定时/计数器的基本用法 定时 计数器的基本用法
11
T1的定时初值应按下式计算(方式0为13位计数器) 的定时初值应按下式计算(方式0 13位计数器) 位计数器 10ms （213-X）·2μs=10ms 2μs=10 ∴X=3192=0110001111000B ∴X=3192=0110001111000B 3192 由于TL1 只装5 其余8 位装入TH 因此0 78H TH1 由于 TL1 只装 5 位 , 其余 8 位装入 TH1, 因此 0C78H TL 装入TH 时应特别小心。 装入TH1和TL1时应特别小心。 11000B 01100011 11000B I-TH1—-I I-TL1-I 实际装入情况是:63H装入TH 18H 实际装入情况是:63H装入TH1,18H 入TL1。 软件计数200= 软件计数200=0C8H 200
12
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

具体源代码如下：
/****************************************************************
*****
* init 函数：初始化系统 IO,定时器 T1 控制状态寄存器
*****************************************************************
且为定时器 1 发出的中断
{ IRCON &= ~0x02;
//清溢出标志
counter++;
if(counter==30) // 中 断 计 数 ， 约 0.5s
(32/8)*10^6/65535/30=2Hz
{
counter =0;
LED1 = !LED1;
LED2 = !LED2;
}
}
}
}
3. 配置项目设置
* 函数名称：init * 功 能：初始化系统 IO,定时器 T1 控制状态寄存器 * 入口参数：无 * 出口参数：无 * 返 回 值：无
********************************************************************/ void init(void) { P1SEL &= ~0x03; // 设置 LED1、LED2 为普通 IO 口 P1DIR |= 0x03 ; // 设置 LED1、LED2 为输出 LED1 = 0; LED2 = 1; //灭 LED T1CTL = 0x05; // T1 通 道 0 ， 8 分 频 ; 自 动 重 载 模 式
#define LED1 P1_0 #define LED2 P1_1
// P1_0 定义为 P1.0 // P1_1 定义为 P1.1
unsigned int counter=0; //统计溢出次数
/**************************************************************** *****
while(1) ; }
* 功 能：定时器 T1 中断服务子程序
********************************************************************/ #pragma vector = T1_VECTOR //中断服务子程序 __interrupt void T1_ISR(void) { counter++; if(counter>=30){ counter=0; LED2 = LED1; LED1 = !LED1; } T1IF=0; //清 T1 的中断请求 }
参照实验 1 的操作步骤,配置项目设置。
4. 下载程序到 CC2530
参照实验 1 的操作步骤,下载程序到 CC2530 进行调试。
【思考题】
本实验使用的是查询方式，CPU 需要不停做状态检测，浪费了 CPU 资源。如
何改写程序，可以将本实验改为中断方式，当发生溢出中断时停止执行 main 函
数，转为执行中断服务子程序。
(0x0000->0xffff); CLKCONCMD &= 0x80;
}
//时钟速度设置为 32MHz
/**************************************************************** *****
*口参数：无 * 返 回 值：无
实验 6 定时器 T1 的使用
【实验目的】 通过本实验的学习，使实验者熟悉 CC2530 芯片的定时器 1 的计数模式配置 及使用方法。 【实验内容】 用定时器 1 来改变小灯的状态，T1 每溢出 30 次，LED1、LED2 小灯状态改变 一次，且 LED1 亮时 LED2 灭。 【实验原理】 定时器 1 是一个独立的 16 位定时器，支持典型的定时器/计数器功能，例如 输入捕获脚。该定时器应用于范围广泛的控制和测量应用，具有 5 通道的正计数 /倒计数模式将允许诸如马达控制应用的实现。定时器 1 的特性如下: 5 个捕获/比较通道 上升沿、下降沿或任何边沿的输入捕获 置位、归零或切换输出比较 自由执行、正计数模式/倒计数模式 可被 1，8，32 或 128 整除的时钟分频器 在每个捕获/比较和最终计数上产生中断请求 DMA 触发功能 实验中定时器 1 工作在自由运行方式下，定时器 1 开始工作后从 0x0000 开 始做加 1 计算，一直到 0xffff。0xffff 再加 1 则溢出，发生溢出中断。此时定 时器将发出一个溢出中断请求并将 IRCON 的 D1 为置 1。此后，定时器自动重新 计数，再次从 0x0000 计数到 0xffff。 【实验步骤】 1.建立一个新项目 参照实验 1 操作步骤，在指定路径建立一个新的工作空间“Test06”，在该 空间下新建一个 IAR 项目“timerPrj1.ewp” 并保存。 2.添加或新建程序文件 参照实验 1 的操作步骤, 往项目中添加或者新建程序文件 timer1.c。
********************************************************************/
void main(void)
{
init(); //调用初始化函数
unsigned int counter=0; //统计溢出次数
while(1)
{
if( (IRCON & 0x02)==0x02) //查询溢出中断标志，是否有中断并
(0x0000->0xffff);
IEN1 |=0X02;
//定时器 1 中断使能
EA=1;
//开总中断
CLKCONCMD &= 0x80; //时钟速度设置为 32MHz
}
/**************************************************************** *****
/**************************************************************** *****
* main 函数： main 函数入口 ***************************************************************** ***/ void main(void) { init(); //调用初始化函数
【实验相关代码】 /**************************************************************** ****/ #include "ioCC2530.h" // 引用头文件,包含对 CC2530 的寄存器、中断向 量等的定义 /**************************************************************** ****/ //定义 led 灯端口：p1.3, p1.4：
***/
void init(void)
{ P1SEL &= ~0x03; // 设置 LED1、LED2 为普通 IO 口
P1DIR |= 0x03 ; // 设置 LED1、LED2 为输出
LED1 = 0;
LED2 = 0;
T1CTL = 0x05;
// T1 通 道 0 ， 8 分 频 ; 自 动 重 载 模 式
