FANUC数控系统的常⽤维修调整参数及设置第⼆参考点参数发那科数控系统光栅⽣效NO.1815.1=1 FSSB开放相应接⼝。

⼆、进给轴控制相关参数1423 ⼿动速度1424 ⼿动快进1420 G00快速1620 加减速时间1320 软件限位1326三、回零相关参数NO.1620 快进减速时间300msNO.1420 快进速度 10mNO.1425 回零慢速NO.1428 接近挡铁的速度NO.1850 零点偏置四、SP调整参数NO.3701.1=1 屏蔽主轴NO.4020 电机最⼤转速NO.3741 主轴低档转速(最⾼转速)NO.3742 主轴⾼档转速(最⾼转速)NO.4019.7=1 ⾃动设定SP参数(即主轴引导)NO.4133 主电机代码NO.3111.6=1 显⽰主轴速度NO.3111.5=1 显⽰负载监视器NO.4001.4 主轴定位电压极性(定位时主轴转向)NO.3705.1=1 SOR⽤于换档NO.3732=50 换档速度NO.4076=33 定位速度NO.4002.1=1 外接编码器⽣效NO.4077 定位脉冲数(主轴偏置)NO.3117.0=1 显⽰主轴负载表第⼆参考点参数OM系列：735~738；X/Y/Z/4Oi系列：1241采⽤绝对编码器时，先将参数#1815.4改为0，当回零位置发⽣变化以后，第⼆参考点位置也会发⽣变化。

因此第⼆参考点的数值（参数：1241），就要重新设置，⽅法是先将该轴回零，然后⽤⼿脉将该轴摇⾄原先的位置（特别是换⼑点的轴要与机械⼿配合），这时显⽰器上该轴的数字再乘以每脉冲所⾛的距离的倒数，如0.001us/单脉冲，即乘以1000，输⼊到1241⾥去，可能要经过⼏次修调。

才能确定第⼆参考点。

数值输⼊完后，将#1815.4改为 1。

2，存储⾏程软限位参数O系列：700~702，对应 X/ Y/ Z轴设置值：0~9999999当设置 9999999 时，取消正⽅向软限位703；707，对应 4；-4，⼀般为回转轴704~706，对应-X/-Y/-Z轴设量值：0~ -9999999当设置为 -9999999 时。

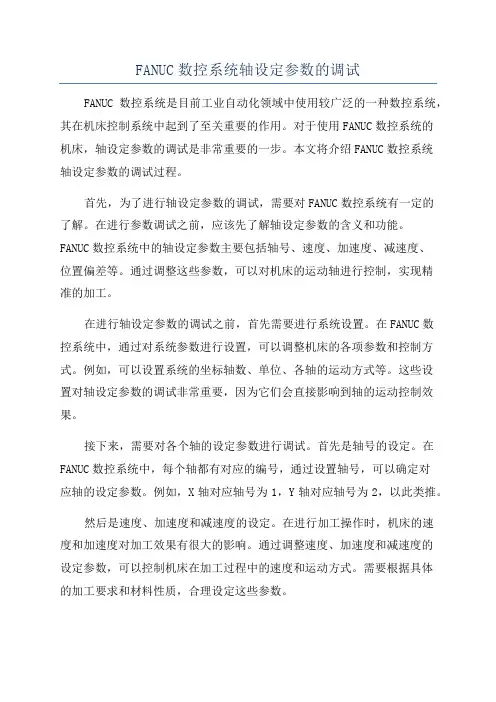

FANUC数控系统轴设定参数的调试FANUC数控系统是目前工业自动化领域中使用较广泛的一种数控系统，其在机床控制系统中起到了至关重要的作用。

对于使用FANUC数控系统的机床，轴设定参数的调试是非常重要的一步。

本文将介绍FANUC数控系统轴设定参数的调试过程。

首先，为了进行轴设定参数的调试，需要对FANUC数控系统有一定的了解。

在进行参数调试之前，应该先了解轴设定参数的含义和功能。

FANUC数控系统中的轴设定参数主要包括轴号、速度、加速度、减速度、位置偏差等。

通过调整这些参数，可以对机床的运动轴进行控制，实现精准的加工。

在进行轴设定参数的调试之前，首先需要进行系统设置。

在FANUC数控系统中，通过对系统参数进行设置，可以调整机床的各项参数和控制方式。

例如，可以设置系统的坐标轴数、单位、各轴的运动方式等。

这些设置对轴设定参数的调试非常重要，因为它们会直接影响到轴的运动控制效果。

接下来，需要对各个轴的设定参数进行调试。

首先是轴号的设定。

在FANUC数控系统中，每个轴都有对应的编号，通过设置轴号，可以确定对应轴的设定参数。

例如，X轴对应轴号为1，Y轴对应轴号为2，以此类推。

然后是速度、加速度和减速度的设定。

在进行加工操作时，机床的速度和加速度对加工效果有很大的影响。

通过调整速度、加速度和减速度的设定参数，可以控制机床在加工过程中的速度和运动方式。

需要根据具体的加工要求和材料性质，合理设定这些参数。

此外，还需要调试位置偏差参数。

位置偏差是指机床运动轴在实际运动中与设定的位置之间存在的偏差。

通过调整位置偏差参数，可以实现机床轴的精确控制。

在调试时，可以采用示教器或者手动操作机床进行精调，使机床的实际运动与设定的位置尽可能接近。

最后，进行轴设定参数的测试和优化。

在设定完轴参数后，需要进行测试，观察机床的运动轨迹和加工结果是否符合要求。

如果发现运动不平稳、位置偏差过大等问题，需要进一步优化设定参数。

通过反复测试和优化，逐步调整轴设定参数，直到满足加工要求为止。

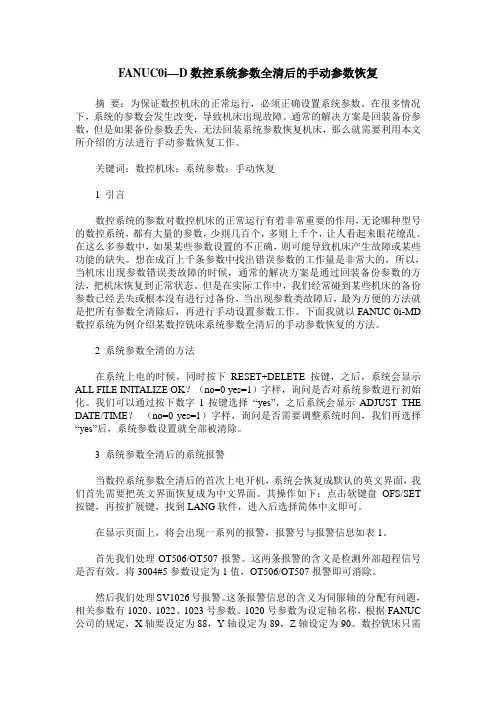

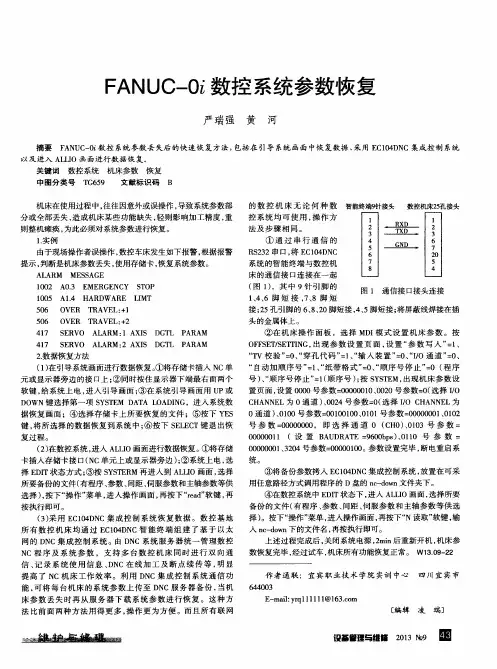

FANUC0i—D数控系统参数全清后的手动参数恢复摘要：为保证数控机床的正常运行，必须正确设置系统参数。

在很多情况下，系统的参数会发生改变，导致机床出现故障。

通常的解决方案是回装备份参数，但是如果备份参数丢失，无法回装系统参数恢复机床，那么就需要利用本文所介绍的方法进行手动参数恢复工作。

关键词：数控机床；系统参数；手动恢复1 引言数控系统的参数对数控机床的正常运行有着非常重要的作用，无论哪种型号的数控系统，都有大量的参数，少则几百个，多则上千个，让人看起来眼花缭乱。

在这么多参数中，如果某些参数设置的不正确，则可能导致机床产生故障或某些功能的缺失。

想在成百上千条参数中找出错误参数的工作量是非常大的，所以，当机床出现参数错误类故障的时候，通常的解决方案是通过回装备份参数的方法，把机床恢复到正常状态。

但是在实际工作中，我们经常碰到某些机床的备份参数已经丢失或根本没有进行过备份，当出现参数类故障后，最为方便的方法就是把所有参数全清除后，再进行手动设置参数工作。

下面我就以FANUC 0i-MD 数控系统为例介绍某数控铣床系统参数全清后的手动参数恢复的方法。

2 系统参数全清的方法在系统上电的时候，同时按下RESET+DELETE按键，之后，系统会显示ALL FILE INITALIZE OK？（no=0 yes=1）字样，询问是否对系统参数进行初始化。

我们可以通过按下数字1按键选择“yes”，之后系统会显示ADJUST THE DATE/TIME？（no=0 yes=1）字样，询问是否需要调整系统时间，我们再选择“yes”后，系统参数设置就全部被清除。

3 系统参数全清后的系统报警当数控系统参数全清后的首次上电开机，系统会恢复成默认的英文界面，我们首先需要把英文界面恢复成为中文界面。

其操作如下：点击软键盘OFS/SET 按键，再按扩展键，找到LANG软件，进入后选择简体中文即可。

在显示页面上，将会出现一系列的报警，报警号与报警信息如表1。

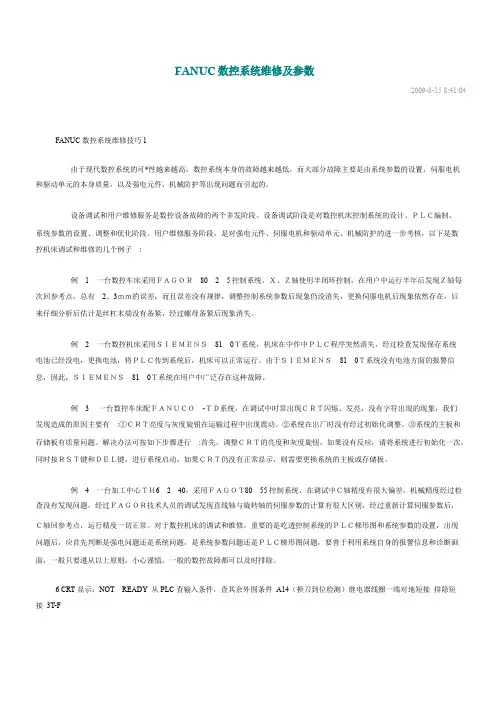

FANUC数控系统维修及参数2009-8-158:41:04FANUC数控系统维修技巧1由于现代数控系统的可*性越来越高，数控系统本身的故障越来越低，而大部分故障主要是由系统参数的设置，伺服电机和驱动单元的本身质量，以及强电元件、机械防护等出现问题而引起的。

设备调试和用户维修服务是数控设备故障的两个多发阶段。

设备调试阶段是对数控机床控制系统的设计、ＰＬＣ编制、系统参数的设置、调整和优化阶段。

用户维修服务阶段，是对强电元件、伺服电机和驱动单元、机械防护的进一步考核，以下是数控机床调试和维修的几个例子:例1一台数控车床采用ＦＡＧＯＲ8025控制系统，Ｘ、Ｚ轴使用半闭环控制，在用户中运行半年后发现Ｚ轴每次回参考点，总有2、3ｍｍ的误差，而且误差没有规律，调整控制系统参数后现象仍没消失，更换伺服电机后现象依然存在，后来仔细分析后估计是丝杠末端没有备紧，经过螺母备紧后现象消失。

例2一台数控机床采用ＳＩＥＭＥＮＳ810Ｔ系统，机床在中作中ＰＬＣ程序突然消失，经过检查发现保存系统电池已经没电，更换电池，将ＰＬＣ传到系统后，机床可以正常运行。

由于ＳＩＥＭＥＮＳ810Ｔ系统没有电池方面的报警信息，因此，ＳＩＥＭＥＮＳ810Ｔ系统在用户中广泛存在这种故障。

例3一台数控车床配ＦＡＮＵＣＯ-ＴＤ系统，在调试中时常出现ＣＲＴ闪烁、发亮，没有字符出现的现象，我们发现造成的原因主要有:①ＣＲＴ亮度与灰度旋钮在运输过程中出现震动。

②系统在出厂时没有经过初始化调整。

③系统的主板和存储板有质量问题。

解决办法可按如下步骤进行:首先，调整ＣＲＴ的亮度和灰度旋钮，如果没有反应，请将系统进行初始化一次，同时按ＲＳＴ键和ＤＥＬ键，进行系统启动，如果ＣＲＴ仍没有正常显示，则需要更换系统的主板或存储板。

例4一台加工中心ＴＨ6240，采用ＦＡＧＯＴ8055控制系统，在调试中Ｃ轴精度有很大偏差，机械精度经过检查没有发现问题，经过ＦＡＧＯＲ技术人员的调试发现直线轴与旋转轴的伺服参数的计算有很大区别，经过重新计算伺服参数后，Ｃ轴回参考点，运行精度一切正常。

发那科数控系统维修发那科是一家知名的数控系统制造商，其产品广泛应用于各种机械加工设备中。

在工业领域，发那科数控系统被广泛使用，因其稳定性和高效性而备受青睐。

然而，即使是高品质的数控系统也可能出现故障，需要及时的维修和保养。

常见故障现象1.显示屏无法正常显示：发那科数控系统的屏幕可能出现无法正常显示的情况，这可能是由于电源问题或者显示屏本身损坏引起的。

2.操作按钮失灵：在操作数控系统时，操作按钮无响应或失灵的情况也是比较常见的故障。

3.系统运行异常：数控系统在运行中突然异常停止或出现错误提示，可能是由于程序错误、电源问题或传感器故障等引起的。

维修方法1. 检查电源首先，应该检查发那科数控系统的电源是否正常。

确保电源插头插好，电源线没有损坏，主机电源开关处于打开状态。

如果发现电源存在问题，应该及时更换或修复。

2. 检查连接线路检查数控系统的连接线路是否正常连接，特别是与机床的连接线路。

确保连接线路没有损坏或松动，重新连接线路并进行测试。

3. 检查传感器数控系统中的传感器是保证系统正常运行的重要组成部分，如果传感器出现故障，会导致系统异常。

检查传感器的连接是否牢固，清洁传感器表面，并根据需要更换或维修传感器。

4. 更新系统软件如果数控系统出现异常，可以尝试更新系统软件。

前往发那科官方网站下载最新的软件版本，按照官方指引进行更新操作。

5. 维护保养定期对发那科数控系统进行维护保养，清洁机箱内部灰尘，保持系统通风良好，定期检查系统各部件的磨损情况，并及时更换损坏的部件。

总结发那科数控系统在工业生产中扮演着重要的角色，保障其正常运行是保障生产效率和质量的关键。

遇到数控系统故障时，应该及时进行排查和维修，以保证生产的顺利进行。

通过定期的维护保养和及时的故障处理，可以延长数控系统的使用寿命，提高生产效率。

以上是关于发那科数控系统维修的一些基本方法和建议，希望对您有所帮助。

如果遇到复杂的故障情况，建议联系发那科官方客服或专业维修人员进行处理。

a.FANUC 系统相关分类故障现象处理方法参数调整1.XY 参考点有误差2.限位有误差3.夹钳检测问题1.修改宏变量#530,#531,参数No.1250,16507,16510,16513。

（Y 参考点与夹钳保护有关！）2.检查设置参数No.1320,1321。

3.Y 方向修改宏变量#533,X 方向误差与参数No.16533有关。

详细参数含义可查阅《MT_MTE_DMT-F 电气使用说明书》和《FANUC 参数手册》。

精度超差1.先排除工作台高低不平，联轴节松动，模位不正等机械类问题。

2.游标卡尺测量孔距，按照七级分速参数表，适当调整对应步距的加速时间和提前冲压等。

旋转工位切边不直有锯齿1.先检查旋转工位精度，确保机械传动可靠。

2.根据实际情况微调参数No.16430(T1),16431(T17)。

智能夹钳销进出不顺畅问题1.清理定位销和反光板上灰尘及油污。

2.注意夹钳检测精度，必要时更换检测开关或反光板。

3.夹钳偏置参数No.16533。

4.宏变量#910,#940,#945,#946,#947。

滚筋速度慢 1.滚筋速度受制于板材的材质、厚度、成型高度，与夹钳之间的平面距离等因素，速度过快会导致零件精度较差，甚至板材变形或夹钳脱料。

2.在滚筋效果满足用户要求的前提下，调试时需尽量提高插补送料速度，并培训操作人员如何修改。

冲床电气常见故障处理方法分类故障现象处理方法冲网孔或者长时间加工时X/Y轴电机过热报警1.要求用户编程时X/Y方向运动合理分配。

因为长时间始终沿某方向运动过多，会导致该电机温度高，参见自动编程部分关于模具路径优化的说明。

2.查看客户程序，如某个步距基本固定长期使用的话，可适当增大对应的加速时间以降低峰值电流。

V轴电机声音异常1.在伺服调整界面，适当降低速度环增益。

2.观察冲压过程中编码器是否存在明显晃动。

3.必要时联系江苏金方圆售后服务人员到现场解决。

冲头不在上死点此项不属于机床故障！对于电伺服冲床的V轴，应用FANUC系统RAM轴功能由CNC控制，与应用BECKHOFF系统NC轴由PLC控制的运行模式不同，在加工过程中复位中断，或突然停电而导致冲头停在任意位置，在JOG方式或有报警的时候，冲头不会自动返回上死点。

发那科数控系统故障维修一、引言发那科数控系统是一种高精度、高效率的数控系统，广泛应用于机械加工行业。

然而，在使用过程中，难免会遇到一些故障问题。

本文将从常见故障原因和解决方法两个方面，对发那科数控系统的故障维修进行探讨。

二、常见故障原因1. 电源故障：发那科数控系统的电源出现问题是导致故障的常见原因之一。

可能是电源线路接触不良、电源电压不稳定等。

解决方法是检查电源线路，确保接触良好，并使用稳定可靠的电源。

2. 通信故障：发那科数控系统通过与其他设备的通信实现工作，如果通信出现故障，将导致系统无法正常运行。

可能的原因包括通信线路连接错误、通信接口故障等。

解决方法是检查通信线路连接是否正确，确保通信接口无故障。

3. 机械故障：机械部件故障也会影响发那科数控系统的正常运行。

例如，电机损坏、传感器故障等。

解决方法是检查机械部件，修复或更换故障部件。

4. 软件故障：发那科数控系统的软件问题也是故障的常见原因之一。

可能是程序错误、参数设置错误等。

解决方法是检查程序代码，确保正确无误，并进行参数设置的审查与调整。

三、解决方法1. 故障排查：在进行故障维修之前，首先需要进行故障排查，确定故障原因。

可以通过检查错误代码、查看故障日志等方法进行排查。

2. 故障修复：根据故障排查的结果，采取相应的修复措施。

例如，对于电源故障，可以检查电源线路，确保接触良好；对于通信故障，可以检查通信线路连接是否正确。

3. 系统调试：在故障修复后，需要对发那科数控系统进行系统调试，确保系统能够正常运行。

可以通过运行简单的程序，检查系统各个功能是否正常。

4. 故障预防：为了避免故障的再次发生，需要进行一些预防措施。

例如，定期检查电源线路，确保接触良好；定期检查机械部件，进行维护保养。

四、故障维修的注意事项1. 安全第一：在进行故障维修时，要确保自身安全。

例如，断开电源，避免触碰高压部件等。

2. 谨慎操作：在进行故障维修时，要谨慎操作，避免造成更大的损坏。

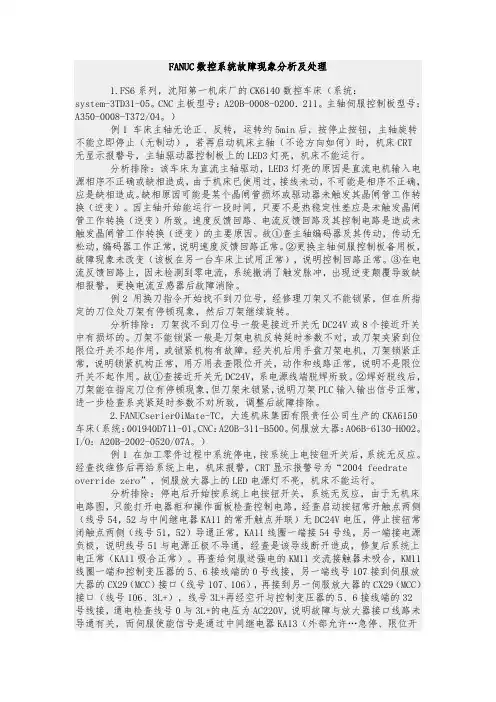

FANUC数控系统故障现象分析及处理1.FS6系列，沈阳第一机床厂的CK6140数控车床（系统：system-3TD31-05。

CNC主板型号：A20B-0008-0200．211。

主轴伺服控制板型号：A350-0008-T372/04。

）例1 车床主轴无论正、反转，运转约5min后，按停止按钮，主轴旋转不能立即停止（无制动），若再启动机床主轴（不论方向如何）时，机床CRT无显示报警号，主轴驱动器控制板上的LED3灯亮，机床不能运行。

分析排除：该车床为直流主轴驱动，LED3灯亮的原因是直流电机输入电源相序不正确或缺相造成，由于机床已使用过，接线未动，不可能是相序不正确，应是缺相造成。

缺相原因可能是某个晶闸管损坏或驱动器未触发其晶闸管工作转换（逆变）。

因主轴开始能运行一段时间，只要不是热稳定性差应是未触发晶闸管工作转换（逆变）所致。

速度反馈回路、电流反馈回路及其控制电路是造成未触发晶闸管工作转换（逆变）的主要原因。

故①查主轴编码器及其传动，传动无松动，编码器工作正常，说明速度反馈回路正常。

②更换主轴伺服控制板备用板，故障现象未改变（该板在另一台车床上试用正常），说明控制回路正常。

③在电流反馈回路上，因未检测到零电流，系统撤消了触发脉冲，出现逆变颠覆导致缺相报警，更换电流互感器后故障消除。

例2 用换刀指令开始找不到刀位号，经修理刀架又不能锁紧，但在所指定的刀位处刀架有停顿现象，然后刀架继续旋转。

分析排除：刀架找不到刀位号一般是接近开关无DC24V或8个接近开关中有损坏的。

刀架不能锁紧一般是刀架电机反转延时参数不对，或刀架夹紧到位限位开关不起作用，或锁紧机构有故障。

经关机后用手盘刀架电机，刀架锁紧正常，说明锁紧机构正常，用万用表查限位开关，动作和线路正常，说明不是限位开关不起作用。

故①查接近开关无DC24V，系电源线端脱焊所致。

②焊好脱线后，刀架能在指定刀位有停顿现象，但刀架未锁紧，说明刀架PLC输入输出信号正常，进一步检查系夹紧延时参数不对所致，调整后故障排除。

项目2：FANUC 0I MATE-D数控系统调试与维修任务1 FANUC 0I MATE-D数控系统的操作任务2 FANUC 0I MATE-D数控系统的连接任务3 FANUC 0I MATE-D数控系统电源故障任务4 FANUC 0I MATE-D数控系统基本参数设置任务5 FANUC 0I MATE-D数控系统报警故障任务1 FANUC 0I MATE-D数控系统的操作 2.1.1 FANUC 0i Mate-D数控系统MDI面板1.MDI键盘区上面四行为字母、数字和字符部分，用于字符的输入；其中“EOB”为分号（;）输入键。

2.SHIFT键：上档键；3.CAN键：退格/取消键；4.INPUT键：写入键；5.ALTER键：替换键；6.INSERT键：插入键；7.DELETE键：删除键；8.PAGE键：翻页键；9.HELP键：帮助键；10.RESET键：复位键；11.方向键；软键区；下页键（NEXT）。

任务1 FANUC 0I MATE-D数控系统的操作2.1.2数控系统和加工操作有关的画面1. 回参考点（REF）：进行机床机械坐标系的设定，用机床操作面板上各轴返回参考点用的按钮使刀具沿指定的方向移动。

2. 手动（JOG）：按机床操作面板上的进给轴方向选择开关，机床沿选定轴的选定方向移动。

3. 增量进给（INC）：按机床操作面板上的进给轴和方向选择开关，机床在选择的轴选方向上移动一步。

4. 手轮进给（HND）：通过旋转机床操作面板上的手摇脉冲发生器使机床连续不断地移动。

5. 存储器运行（MEM）：程序预先存在存储器中，当选定一个程序并按了机床操作面板上的循环启动按钮时，开始自动运行。

6. MDI运行：在MDI面板上输入10行程序段，可以自动执行，MDI运行一般用于简单的测试操作。

7. 程序编辑（EDIT）：进行数控加工程序的编辑、修改、查找等功能。

任务1 FANUC 0I MATE-D数控系统的操作 2.1.3 数控系统和机床维护操作有关的画面1.参数设定画面2.诊断画面3.PMC画面4.伺服监视画面5.主轴监视画面任务2 FANUC 0i Mate-D数控系统的连接 2.2.1 FANUC 0i Mate-D数控系统基本构成C 控制用CP电源回路2.2-4轴控制卡3.LCD 显示控制4.MDI 接口电路5.I/O LINK串行输入输出接口电路6.主轴控制接口7.RS232C接口8.存储卡接口任务2 FANUC 0i Mate-D数控系统的连接 2.2.2 FANUC 0i Mate-D数控系统整体连接2.2.3 FANUC 0i Mate-D控制单元硬件连接图1.图2.2.2.4 FANUC 0i Mate D控制单元接口任务3 FANUC 0i Mate-D数控系统电源故障 2.3.1 数控系统电源接通与切断控制数控系统控制电源不能正常接通，是数控机床维修过程中经常遇到的故障之一，维修时必须从数控机床电源回路工作原理入手。

故障维修部分1、445 号伺服断线软件报警: 机床不能正常运行维修步骤:一是检查系统的硬件连接均正常, 但伺服电机的反馈值与光栅尺的反馈值偏差较大;二是修改伺服调整画面的功能位参数No.2003.1=0, 取消伺服断线软件报警功能。

这样就不再出现445 号伺服断线软件报警, 机床恢复正常运行。

当然, 这种方法只能在精度要求不太高的场合使用, 因为它取消了全闭环和半闭环反馈的偏差监控功能, 彻底的解决方法还是要维修调整机械传动机构。

2、经三坐标机测量存在约8μm 的径向误差, 而且有过象限突起调整步骤如下:一是消除位置偏差的有用功能是位置前馈。

使用该功能, 可以抑制由加/ 减速造成的延迟和伺服系统的延迟, 加工的轮廓误差可以降低。

调整预读前馈系数参数No. 2092由9000 调整为9500;二是在伺服调整画面修改速度环增益参数125 为180,再微调预读前馈系数参数No. 2092由9500 为9600。

3、在机床的运行过程中出现Z轴振荡的现象维修步骤如下:一是调整机床位置环增益No.1825关于Z 轴的参数, 由3000 调整为2800, 机床运行时Z 轴振荡没有明显的效果, 再降低该参数, 机床则出现伺服报警;二是经观察, Z 轴电机与丝杠间传动比为2: 1的皮带轮传动, 分析电机与Z 轴之间会有一定的扭转和传动间隙, 难以稳定位置环功能。

通过设置机床参数No.2012.1(MSFE) 为1, 使机械速度反馈补偿功能生效, 并设置机械速度反馈增益参数No.2088为30, 重新开机, 运行Z 轴时振荡现象消失。

4、进给轴采用半闭环控制, 经机床定位精度检测发现各进给轴均存在约30~40μm 的超差。

维修步骤如下:一是调整和预紧各进给轴丝杠螺母副, 再检测发现仍存在约10~20μm 的超差。

二是测定出各轴进给间隙补偿量, 将测定值补偿在机床参数1851中, 测定出各轴快速进给间隙补偿量, 将测定值补偿在机床参数1852 中。

FANUC系统常见故障诊断与处理方法摘要：介绍日本日立精机、牧野精机、森精机等公司产数控系统，包括了FANUC 16i、18i、21i、18T、21T等系列的故障：如电网闪断停机、内置脉冲编码器通信异常、伺服放大器误差、外围器件损坏等进行了分析逐步查找及处理。

关键词：FANUC系统故障诊断维修一、电网闪断和断电停机后出现的故障1．一台森精机产SH403加工中心，采用FANUC 18iMA系统。

电网闪断恢复后重新开机，显示“EX0557 OIL&AIR LUBRICANTPRESSURE DOWN”（主轴的油气润滑系统压力低下）报警。

检查发现中间继电器未接通，润滑泵无100V电压供给。

检查该中间继电器OK。

利用系统的自诊断功能，检查PMC信号，发现开机时，油气润滑的供油信号输出接点Y6.4接通，但该中间继电器线圈却不得电，于是，怀疑接点所在的I/0模块UNIT1-2的基板有问题。

将该印刷电路板对比调试后，未发现有任何问题，而该模块的其他输出接点均正常，据此判定是该输出接点烧坏。

替代，故障排除。

2．一台牧野产V55立式加工中心，采用FANUC 16 Mi系统。

设备断电停机几小时后再开机时，显示“306 APC ALARM: AXISBATTERY VOLTAGE 0（X)；306 APC ALARM：AXIS BATTERYVOLTAGE 0（Y)；306 APC ALARM：AXIS BATTERY VOLTAGE 0(Z)；“300 APC ALARM: AXIS NEED ZRN (X)；300 APC ALARMAXIS NEED ZRN (Y)；300 APC ALARM: AXIS NEE D ZRN (Z)”。

这时切勿关断设备电源，将NC后备电池（4节）更换后，按“RESET”键即可消除306报警，然后选定“原点回归”方式，对各轴执行原点回归操作。

各轴回参考点后再按“RESET”键即可消除300报警。

FANUC数控系统故障诊断及参数的恢复调试某厂生产的CK6150数控车床，采用FANUC 0i-mate数控系统，开机后出现报警信息：“970 NMI OCCURRED IN PMCLSI”，机床无法启动。

查阅相关资料知，该报警的含义是：PMCLSI内部发生NMI（非屏蔽中断）或RAM出现奇偶错误，故笔者初步断定数控系统出现故障，需进行诊断与维修。

1 数控系统硬件故障的诊断维修FANUC 0i-mate数控系统采用模块化结构，母板上安装有各种功能的子卡，如轴控制卡、显示卡、CPU卡、FROM/SRAM卡及模拟主轴模块等，系统由输出电压为直流24伏的电源单元供电。

由于本单位有相同类型的数控系统，故维修诊断采用替换法进行。

为确保替换上的板卡不出现意外，笔者对供电模块进行了检查，经测量，该模块供电电压稳定输出在直流24 V，工作正常，可以进行板卡的替换维修工作。

首先替换母板，上电后系统依然报警，无法启动，考虑到系统的显示功能工作正常，接着分别更换了轴卡及CPU卡，上电后，系统终于可以正常启动了，由此确定系统的母板（型号为：A20B-8101-0285/02A）、轴卡（型号为：A20B-3300-0393/02A）、CPU卡（型号为：A20B-3300-029/04C）已损坏，需要更换。

至此，数控系统硬件故障的诊断维修工作初步完成。

2 数控系统用户参数的恢复与调试在更换了数控系统的母板、轴卡、CPU卡后，系统虽然能正常启动，但依然出现了“935”号报警，即用来存储参数和加工程序等数据的SRAM发生了ECC错误。

我们知道，在FROM/SRAM 卡里，存储有CNC系统软件及机床厂家开发的用户程序（PMC梯形图）等，开机后，系统软件和用户软件只有正常登录到DRAM 模块和伺服卡上的RAM后，数控机床才能正常工作。

一般情况下，FANUC系统自带的系统软件用户是无法删除的，出现错误的应是机床厂家开发的用户软件。

造成此错误的可能原因有三个：一是锂电池没电，导致FROM/SRAM卡内的数据丢失；二是FROM/SRAM卡内的数据被破坏，如进行了上电清零操作；三是FROM/SRAM卡本身损坏。
