接触电阻测试仪

接触电阻测试仪使用说明接触电阻测试仪是测量高、低压开关、母排、电线电缆及焊缝等设备接触电阻的专用测试仪器。

◆原理1. 工频交流电源整流后转变成15KHz高频电源，再变压整流成低压直流电源，反馈信号取至于负载电阻上的压降。

经处理后调整高频电流的脉冲宽度，即采用脉冲调宽技术来达到自动恒流的效果。

2.当直流100A测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。

精度高于一般的电桥测试。

2.当直流100A测试电流通过被测电阻时，产生压降，同时通过机内标准电阻产生压降。

精度高于一般的电桥测试。

接触电阻测试仪的原理和使用方法 - 无边的爱 - 怡神仙居◆用途适用于开关控制设备的接触电阻、回路电阻的测量。

其测试电流采用国家标准推荐的直流100A。

◆使用方法1. 电源本仪器为测试提供的电源的两种：AC220V／DC12V。

在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

A、直流电源测试：闭合总电源开关（DC12V），相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。

测试完毕，关闭总电源开关（DC12V），相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。

B、交流电源测试：接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。

测试完毕，关闭总电源开关（AC220V），相应的指示灯灭，放电后，再转换测试夹，进行再次测试。

C、充电：接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。

仪器在使用交流电源测试,同时也在对机内电池进行充电。

（仪器设计了充电保护电路，不会有过充现象产生）。

2. 测试线的联接方法：将仪器的I ＋、V＋、V－、I－端子与被试品联接好。

这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。

测量的值即为B、C、之间的电阻Rx (注意：B、C之间不要反向)。

接触电阻测量方法接触电阻是指两个接触物体之间由于接触不良或者表面氧化等原因而产生的电阻。

在电子元器件、电路连接、电气设备等领域中，接触电阻的大小直接影响着电路的性能和设备的稳定性。

因此，准确测量接触电阻是非常重要的。

本文将介绍几种常用的接触电阻测量方法，希望能够帮助大家更好地理解和应用接触电阻测量技术。

1. 万用表测量法。

万用表是一种常用的电工测量仪器，可以用来测量电阻。

在接触电阻测量中，可以使用万用表的电阻档位来测量接触电阻。

具体操作方法是将万用表的两个测试笔分别接触被测接触物体的两端，然后读取万用表上的电阻数值。

需要注意的是，在测量接触电阻时，要确保测试笔与被测接触物体之间的接触良好，以保证测量结果的准确性。

2. 四线法测量法。

四线法是一种常用的精密电阻测量方法，适用于测量低阻值的接触电阻。

四线法的原理是通过两对测试线，一对用于加电流，另一对用于测量电压，从而消除了测试线电阻对测量结果的影响。

在实际测量中，可以使用专门的四线法测量仪器，按照仪器说明书上的操作步骤进行测量。

四线法测量精度高，适用于对接触电阻精度要求较高的场合。

3. 接触电阻测试仪测量法。

接触电阻测试仪是一种专门用于测量接触电阻的仪器，具有测量速度快、操作简便、精度高等特点。

在使用接触电阻测试仪进行测量时，只需要将测试仪的测试夹具夹住被测接触物体，然后按下测试按钮即可完成测量。

接触电阻测试仪通常还具有数据存储、打印输出、数据分析等功能，能够满足不同场合的测量需求。

4. 热敏电阻法测量法。

热敏电阻法是一种利用热效应来测量接触电阻的方法。

具体操作是将一定电流通过被测接触物体，使其产生热量，然后利用热敏电阻或红外线测温仪等设备测量接触物体的温度变化，从而计算出接触电阻。

热敏电阻法测量接触电阻的原理简单，但需要注意控制电流大小和测温精度，以确保测量结果的准确性。

5. 超声波法测量法。

超声波法是一种利用超声波在材料中传播的速度来测量接触电阻的方法。

FS-100高精度回路电阻测试仪技术参数一．概述回路电阻测试仪又称接触电阻测试仪或大电流微欧计，主要用于断路器接触电阻和载流导体电阻的高精度测量。

华胜FS-100测试仪符合国家新颁布的电力行业仪器标准《DL/T 845-4 回路电阻测试仪》和试验规程《DL/T 596-1996 电力设备预防性试验规程》要求，用户根据实际情况选用一种。

二．产品特点（1）大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

（2）抗干扰能力强：在严重干扰下，最后一位数据能稳定在±1个字。

读数稳定，重复性好。

（3）智能化高：本仪器具有日期时钟、自动打印、数据存储功能，能存贮多组数据，便于对历史数据的保存及跟踪分析。

输出电流与输出时间可由菜单操作选择，无需调压器或电位器调整，无机械性故障。

（4）使用方便：采用中文菜单操作，测量数据显示结果直观，内置的前换纸打印机能以中文模式打印记录数据，换纸更加方便。

（5）使用寿命长：采用宽温型汉字液晶显示器，解决了高温及太阳直射环境下液晶显示器易失效的问题。

全部采用高精度电阻，有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。

（6）携带方便：体积小、重量轻。

三．技术参数☆使用电源（1）电压：AC220V±10%（2）频率：50Hz±0.5Hz☆测试电流：0～100A☆使用环境要求（1）环境温度：-10℃～45℃（2）相对湿度：（20～90）%RH☆仪器功率：500W☆测量范围：0～1999.9μΩ☆测量精度：0.5级☆分辨率：0.1μΩ☆体积重量（1）外形尺寸： 320mm×240mm×220mm（2）重量：6.5kg（不含测试线）版权说明：本站所有文章、图片、视频等资料的版权均属于武汉世纪华胜科技有限公司，其他任何网站或单位未经允许禁止转载、用于商业盈利，违者必究。

HCHL-1接触电阻测试仪
产品简介
接触电阻测试仪市电气测试的重要内容之一，根据电气设备交接和预防性试验要求，结合GB732-74和IEEE694-84的标准，武汉华超电子仪器设备有限公司在HCWOJ-1的基础上作了精心改进，研制了HCHL-1接触电阻测试仪。

产品特性
1.测试电流调节范围宽，输出信号稳定，测量准确度高，读数直观。

2.可方便地进行接点、断路器、开关等设备的接触电阻和载流导体的电阻测量。

3.采用了一体化的直流电流发生器，输出功率大。

4.独一无二的比例算法；双重抗干扰设计，因而使测试数据准确度更高，稳定性更好。

5.采用一体化的直流电流发生器，从而大大减轻了体积和重量，省掉了笨重的调压器、升流器，减轻了体积和重量。

6.特别设计了过流保护，避免了误操作带来的损坏仪器情况，提高了可靠性。

7.仪器集直流大电流源、数字电流表及微欧表于一体，还可以作为直流大电流源单独使用。

产品参数
1.使用条件：工作电源：AC220V±10%50Hz±1%
环境温度：0～40℃
相对湿度：≤90%RH
2.测量范围：0～2000μΩ
3.输出电流：0～100A
4.准确度：电流：±（1%×读数+1A）；
电阻：±（2%×读数+1μΩ）
5.分辨率：电流：0.01A
电阻：0.1μΩ
6.体积：450×350×260mm3
7.重量：6kg。

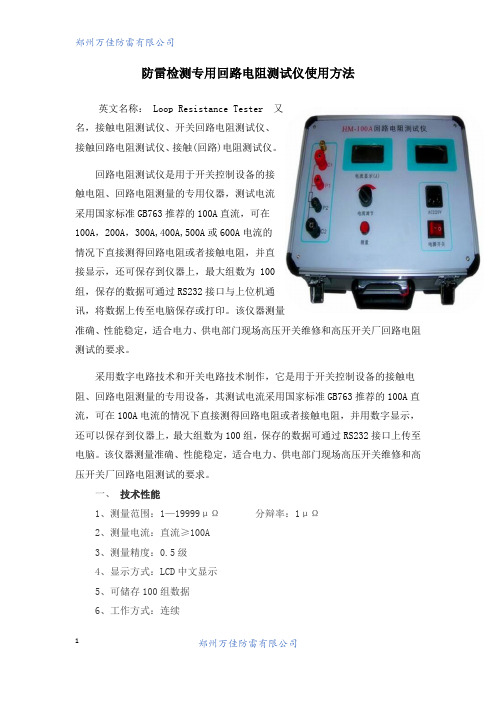

防雷检测专用回路电阻测试仪使用方法准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

采用数字电路技术和开关电路技术制作，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备，其测试电流采用国家标准GB763推荐的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并用数字显示，还可以保存到仪器上，最大组数为100组，保存的数据可通过RS232接口上传至电脑。

该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

一、技术性能1、测量范围：1—19999μΩ分辩率：1μΩ2、测量电流：直流≥100A3、测量精度：0.5级4、显示方式：LCD中文显示5、可储存100组数据6、工作方式：连续7、电源：AC220V8、体积：（长×宽×高mm）340×280×2109、环境温度：-10℃～+40℃相对湿度<80%10、重量：4公斤二、使用用途本测试仪专门用来测量各类电器设备、避雷针等接地装置的接地电阻值。

产品系全电子式仪表，关键电路是美国德克萨斯仪器公司生产的集成电路组装而成。

测试原理先进。

二、使用方法⒈按四端子接法接线。

⒉打开电源。

⒊按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。

⒋测量显示值后，需保存数据。

⒌测量结束后，请关掉电源。

⒍测试钳请爱护。

郑州万佳防雷有限公司是一家专注于防雷产品的研发生产、防雷工程设计施工、检测维护和技术咨询服务为一体的现代化高科技企业。

如还有其他疑问，欢迎在线咨询郑州万佳防雷有限公司。

编辑整理：王思梦。

接触回路电阻测试仪的工作原理接触回路电阻测试仪是一种用于检测接触回路电阻的测试仪器。

在电气系统中，接触回路指的是电流在电气系统内的通路，以及通路中的所有连接部分（例如开关、插头等）。

接触回路电阻是指电流在接触回路中的阻碍，这个值越小，通路中的电流就越通畅，电气系统的运行就越稳定。

因此，测试接触回路电阻的准确程度对于电气系统的安全稳定至关重要。

接触回路电阻测试仪的工作原理主要基于欧姆定律和基尔霍夫电压定律。

该测试仪使用一个微小的电流通过接触回路，接着测量通过接触回路的电流，并计算出接触回路电阻的值。

下面将详细介绍接触回路电阻测试仪的工作原理。

测试仪器的结构接触回路电阻测试仪通常由以下几个部分组成：1.电源及电源系统：负责提供测试仪器的电源，如电瓶、充电器等。

2.显示屏和操作系统：用于显示测试仪器的各种操作和数据结果。

3.测试模式选择器：用于选择所需测试模式和参数。

4.测试夹具：用于连接测试仪器与被测电路或设备。

5.模拟及数字电路：用于测量电路参数及进行数据处理。

6.存储和通信系统：用于保存和传输数据，如U盘、数据线、无线传输系统等。

实现原理与步骤在测试接触回路电阻时，需要依次完成以下几个步骤：1.测试夹具连接：将测试夹具连接到被测接口上，并确认连接牢固可靠。

2.测试模式选择：通过测试模式选择器选择接触回路电阻测试模式，并设置测试参数，如测试电流大小和测试时间间隔。

3.测试开始：开始测试时，测试仪器会输出一个微小的电流通过被测接口，并记录通过被测接口的电流值。

4.测量电流值：测试仪器使用内部电阻计算出电流值，并将其显示在显示屏上。

5.计算电阻值：测试仪器使用基尔霍夫电压定律，计算出接触回路电阻的值，并将其显示在显示屏上。

6.结果处理：测试仪器将所有测试结果存储，并根据设置的测试模式返回测试结果。

注意事项在使用接触回路电阻测试仪时，需要注意以下几点：1.测量前应对测试仪器进行校准和检查，确保测试结果的准确性。

接触电阻测试仪检定规程一、什么是接触电阻测试仪接触电阻测试仪啊，就是一种专门用来测量接触电阻的仪器啦。

你想啊，在很多电路或者电气设备里，接触好不好那可是相当重要的。

这个测试仪就像是一个超级侦探，能准确找出接触电阻的大小呢。

二、为什么要检定接触电阻测试仪这就好比你去市场买菜得知道秤准不准一样。

接触电阻测试仪要是不准，那测量出来的数据就不靠谱。

在很多重要的电气工作里，错误的数据可能会导致超级严重的后果，比如设备故障啊，甚至引发安全事故呢。

三、检定的频率应该是多少这得看具体情况啦。

如果是那种在恶劣环境下经常使用的测试仪，那可能就得经常检定。

要是使用环境比较好，使用频率又不高的，就可以稍微间隔长一点时间检定。

四、检定需要哪些工具呢那可不少呢。

得有标准电阻啊，还有一些高精度的测量仪器，就像是给接触电阻测试仪考试的时候，得有靠谱的监考工具嘛。

五、检定的环境有要求吗当然有啦。

温度啊、湿度啊这些环境因素都会影响检定结果。

一般来说，要在比较稳定的温度和湿度环境下进行检定，不能在那种一会儿冷一会儿热，湿度忽高忽低的地方。

六、怎么开始检定前的准备工作首先得把测试仪清洁干净，就像你参加比赛之前得洗个脸精神精神一样。

然后要检查各个部件有没有损坏或者松动，可不能带着病去接受检定呀。

七、检定的第一步是什么那就是连接好测试仪和标准电阻这些设备啦。

要确保连接得稳稳当当的，就像搭积木一样，一块都不能歪。

八、如何进行准确性的检定要通过和标准电阻的测量对比来确定准确性。

如果测量出来的结果和标准电阻的值相差太大，那就说明测试仪有问题啦。

九、检定中对于量程的要求不同的测试仪有不同的量程，在检定的时候要确保每个量程都能准确测量。

不能只检定一个量程就觉得行了，那可不行哦。

十、检定过程中发现数据异常怎么办这时候可不能慌。

要重新检查连接，看看是不是有松动或者接触不良的地方。

如果还是异常，可能就得考虑测试仪是不是内部出故障了。

十一、检定完了之后要做什么要把检定的数据详细记录下来，就像写日记一样。

tlm接触电阻率
TLM接触电阻率是指使用TLM测试方法测量得到的接触电阻率。

TLM是传输线模型法的缩写，是一种用于测量晶体硅光伏电池金属电极接触电阻率的方法。

TLM接触电阻率测试仪是一款紧凑型仪器，可以测量成品太阳能电池的接触电阻率、手指线电阻、手指宽度和手指高度，或者测试结构。

通过在所有轴上电动化，可以通过按一个按钮来创建所有这些方法的地图。

此外，TLM测试仪还具有以下功能：
- 自动位置校正以获得最佳接触质量。

- 盖子关闭时自动启动。

- 自动采样编号。

- 软件探头识别。

- 精确的导航与欢乐棒和显微镜相机。

- 通过点击图像来探测定位和重新测量单点。

- 一个样品上多个TLM测试图案的批处理模式。

- 序列模式，通过按一个按钮来测量接触电阻率和手指几何图形的映射。

TLM接触电阻率测试方法具有快速、高质量、低成本等优点，在晶体硅光伏电池金属电极接触电阻率测试中得到了广泛应用。
