变阻器同步练习(1)参考答案与试题解析

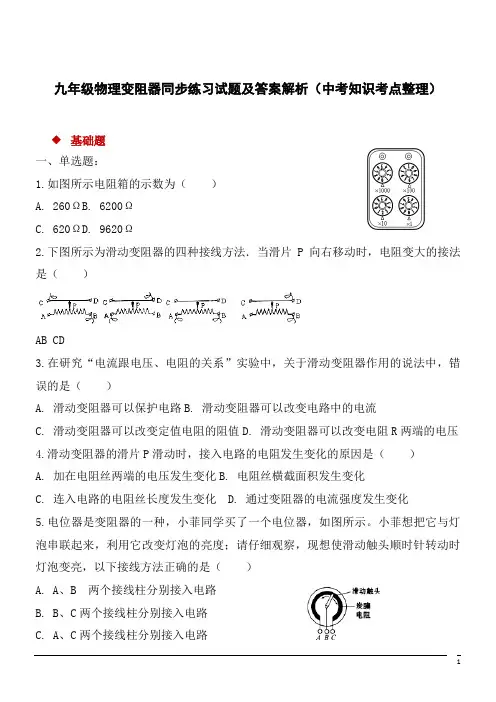

九年级物理变阻器同步练习试题及答案解析（中考知识考点整理）◆基础题一、单选题：1.如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω2.下图所示为滑动变阻器的四种接线方法．当滑片P向右移动时，电阻变大的接法是（）AB CD3.在研究“电流跟电压、电阻的关系”实验中，关于滑动变阻器作用的说法中，错误的是（）A. 滑动变阻器可以保护电路B. 滑动变阻器可以改变电路中的电流C. 滑动变阻器可以改变定值电阻的阻值D. 滑动变阻器可以改变电阻R两端的电压4.滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（）A. 加在电阻丝两端的电压发生变化B. 电阻丝横截面积发生变化C. 连入电路的电阻丝长度发生变化D. 通过变阻器的电流强度发生变化5.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。

小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A. A、B 两个接线柱分别接入电路B. B、C两个接线柱分别接入电路C. A、C两个接线柱分别接入电路D. 以上连接方法都正确二、填空题：6.某滑动变阻器的铭牌上标有“20Ω1A”，其中“20Ω”的含义为______，“1A”的含义为______。

7.滑动变阻器的工作原理______ 在电路中的符号是______ 。

8.滑动变阻器的原理是通过改变电阻线______ 来改变电阻的大小，从而改变电路中______ 或______ 的大小。

9.如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是______ Ω，“1.5A”表示______ 。

为保护电路中的无件应将其______ 联接入电路，正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中。

◆能力题一、单选题：1.如图所示，电源两端电压和灯丝电阻均不变．闭合开关S，在滑动变阻器的滑片P 由a端滑向b端的过程中，下面说法正确的是（）A. 电流表示数变大，灯泡变暗B. 电压表示数变大，灯泡变亮C. 电流表示数不变，灯泡变亮D. 电压表示数不变，灯泡变暗2.在下列四个图中，当滑片P左移时，连入电路的电阻变大的是（）A B CD3.如图所示变阻器接入电路中，当开关合上时滑片向左移移动时，灯泡变暗，则接法正确的是（）A. E接C，F接DB. E接A，F接CC. E接B，F接DD. E接A，F接B4.学了电路后，小明设计了四个体重计原理图，你认为可行的是（）A. B.C. D.二、填空题：5.电动自行车是一种非常方便快捷的交通工具．电动车在工作时是把______ 能转化为机械能；旋转右手的“调速”把手，发现电动机带动后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个______ 。

第4节变阻器知能演练提升能力提升1.下图是滑动变阻器的四种接线方法。

把它们分别连接在电路中,当滑片向左移动时,滑动变阻器接入电路的电阻变大的接法是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。

握力为零时,滑片处于a端。

L是一个电阻不变的指示灯,力量计由一个电流表改装而成。

使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。

有关此握力计的下列说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。

调节滑动变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路8.(2020·广西贵港中考)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B 夹子左右移动时,小灯泡的亮度会发生变化。

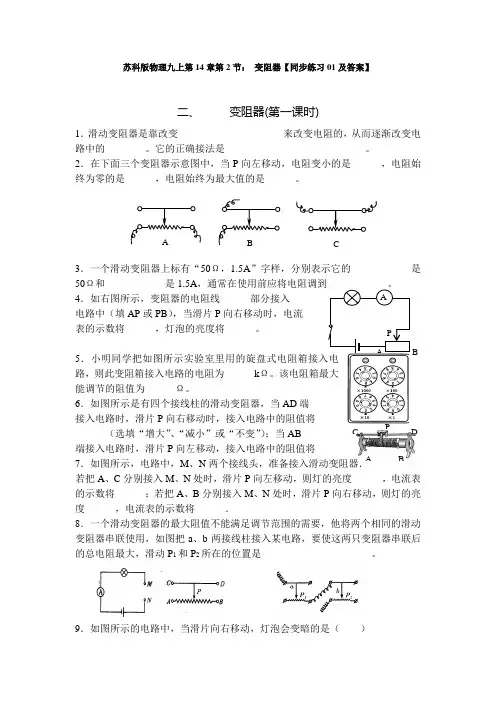

苏科版物理九上第14章第2节： 变阻器【同步练习01及答案】二、 变阻器(第一课时)1．滑动变阻器是靠改变_____________________来改变电阻的，从而逐渐改变电路中的________。

它的正确接法是____________________________。

2．在下面三个变阻器示意图中，当P 向左移动，电阻变小的是______，电阻始终为零的是______，电阻始终为最大值的是______。

3．一个滑动变阻器上标有“50Ω，1.5A ”字样，分别表示它的____________是50Ω和____________是1.5A ，通常在使用前应将电阻调到____________。

4．如右图所示，变阻器的电阻线______部分接入电路中（填AP 或PB ），当滑片P 向右移动时，电流表的示数将______，灯泡的亮度将______。

5．小明同学把如图所示实验室里用的旋盘式电阻箱接入电路，则此变阻箱接入电路的电阻为______k Ω。

该电阻箱最大能调节的阻值为______Ω。

6．如图所示是有四个接线柱的滑动变阻器，当AD 端接入电路时，滑片P 向右移动时，接入电路中的阻值将 ______（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P 向左移动，接入电路中的阻值将__________。

7．如图所示，电路中，M 、N 两个接线头，准备接入滑动变阻器． 若把A 、C 分别接入M 、N 处时，滑片P 向左移动，则灯的亮度______，电流表的示数将______；若把A 、B 分别接入M 、N 处时，滑片P 向右移动，则灯的亮度______，电流表的示数将______．8．一个滑动变阻器的最大阻值不能满足调节范围的需要，他将两个相同的滑动变阻器串联使用，如图把a 、b 两接线柱接入某电路，要使这两只变阻器串联后的总电阻最大，滑动P 1和P 2所在的位置是______________________。

16.4变阻器一．基础过关1．滑动变阻器①原理：滑动变阻器靠改变电阻丝的长度来改变电阻的，电路符号，结构示意图是。

②作用：a、保护电路b、改变电路中的电流或某用电器两端电压。

③使用方法：a、选：根据铭牌选择合适的滑动变阻器b、串：将变阻器串联在电路中c、接：必须同时使用上、下两个接线柱，即“一上一下”d、接入电路前应将电阻调到阻值最大处。

【答案】①长度；；；③串；阻值最大处。

【解答】解：①原理：滑动变阻器靠改变电阻丝的长度来改变电阻的，电路符号是，其结构示意图是。

③使用方法：b、串：将变阻器串联在电路中；d、接入电路前应将电阻调到阻值最大处。

2．如图所示是滑动变阻器使用的连接方法，如果滑片P都向左移动时，变阻器电阻值改变的情况分别是：甲：变小；乙：不变；丙：不变；丁：变大（均选填“变大”、“变小”或“不变”）。

【答案】变小；不变；不变；变大【解答】解：图甲滑动变阻器接入电路的有效部分是从电阻丝左端到滑片之间的电阻丝，滑片左移时，接入的电阻丝长度变短，阻值变小。

图乙、丙滑动变阻器分别接了电阻丝两端、金属杆两端，不管滑片怎么移动，均不会影响变阻器接入电路的有效阻值。

图丁中，滑片左移，滑动变阻器接入电路的电阻丝变长，阻值变大。

3．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将b和c（选填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的长度来改变电阻的。

【答案】b和c；长度【解答】解：灯泡亮度变亮时，说明电路中的电流变大，由I＝可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮。

4．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。

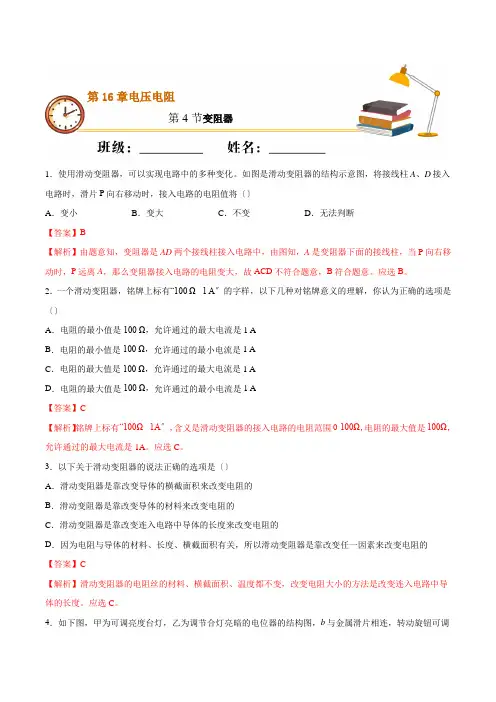

第16章电压电阻第4节变阻器1．使用滑动变阻器，可以实现电路中的多种变化。

如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将〔〕A．变小B．变大C．不变D．无法判断【答案】B【解析】由题意知，变阻器是AD两个接线柱接入电路中，由图知，A是变阻器下面的接线柱，当P向右移动时，P远离A，那么变阻器接入电路的电阻变大，故ACD不符合题意，B符合题意。

应选B。

2．一个滑动变阻器，铭牌上标有“100 Ω 1 A〞的字样，以下几种对铭牌意义的理解，你认为正确的选项是〔〕A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A【答案】C【解析】铭牌上标有“100Ω 1A〞，含义是滑动变阻器的接入电路的电阻范围0-100Ω，电阻的最大值是100Ω，允许通过的最大电流是1A。

应选C。

3．以下关于滑动变阻器的说法正确的选项是〔〕A．滑动变阻器是靠改变导体的横截面积来改变电阻的B．滑动变阻器是靠改变导体的材料来改变电阻的C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的【答案】C【解析】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导体的长度。

应选C。

4．如下图，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b 与金属滑片相连，转动旋钮可调节灯泡亮度。

以下分析正确的选项是〔〕、接入电路，顺时针转动旋钮灯泡亮度变暗A．假设只将b c、接入电路，转动旋钮灯泡亮度不变B．假设只将a bC．电位器调节灯泡亮度与滑动变阻器的原理相同D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度【答案】C【解析】A．假设只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮，电阻丝连入电路的长度变短，电阻大小变小，电路的电流变大，灯泡的亮度变亮，故A项错误；B．假设只将a、b接入电路，滑片左边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路的电流发生变化，灯泡的亮度发生变化，故B项错误；C．转动旋钮滑片在弧形电阻丝上滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率和亮暗程度，所以电位器和滑动变阻器的工作原理是相同的，故C项正确；D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流到达改变灯泡亮度的目的，故D项错误。

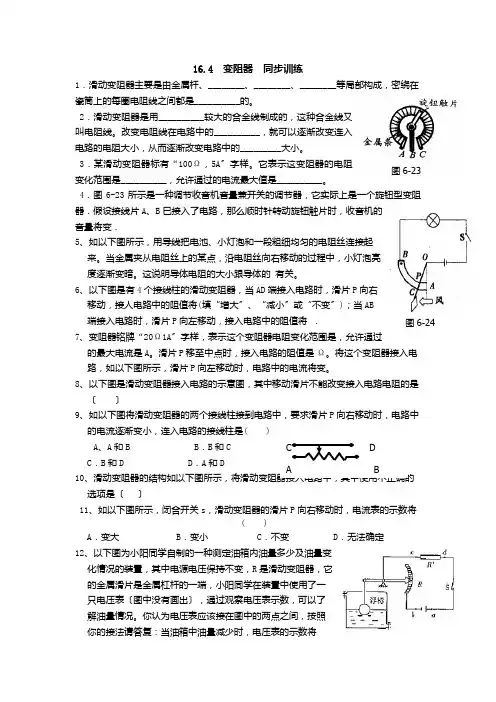

16.4 变阻器 同步训练1．滑动变阻器主要是由金属杆、________、________、________等局部构成，密绕在 瓷筒上的每圈电阻线之间都是__________的。

2．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。

改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。

3．某滑动变阻器标有“100Ω，5A 〞字样。

它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。

4．图6-23所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．假设接线片A 、B 巳接入了电路，那么顺时针转动旋钮触片时，收音机的音量将变．5、如以下图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。

当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。

这说明导体电阻的大小跟导体的 有关。

6、以下图是有4个接线柱的滑动变阻器，当AD 端接入电路时，滑片P 向右移动，接人电路中的阻值将(填“增大〞、“减小〞或“不变〞)；当AB端接入电路时，滑片P 向左移动，接入电路中的阻值将 ．7、变阻器铭牌“20Ω1A 〞字样，表示这个变阻器电阻变化范围是，允许通过的最大电流是A 。

滑片P 移至中点时，接入电路的阻值是Ω。

将这个变阻器接入电路，如以下图所示，滑片P 向左移动时，电路中的电流将变。

8、以下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是〔 〕9、如以下图将滑动变阻器的两个接线柱接到电路中，要求滑片P 向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( ) A 、A 和B B ．B 和CC ．B 和D D ．A 和D 10、滑动变阻器的结构如以下图所示，将滑动变阻器接入电路中，其中使用不正确的选项是〔 〕11、如以下图所示，闭合开关s ，滑动变阻器的滑片P 向右移动时，电流表的示数将( )A ．变大B ．变小C ．不变D ．无法确定12、以下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表〔图中没有画出〕，通过观察电压表示数，可以了解油量情况。

精选资料 [人教版]八年级物理下册《变阻器》同步练习（附答案）精选资料-[人教版]八年级物理下册《变阻器》同步练习（附答案）最新数据！仅供参考【人教版】八年级物理下册《变阻器》同步练习（附答案）5分钟的培训（预习培训，可在课前使用）1.如图6-3-1所示，当开关s由闭合变为断开时，下列说法中不正确的是（）图6-3-1a.电路中的电流为零b.灯泡两端电压为零c.电灯的电阻为零d.电源两端的电压不为零答案：c2.如图6-3-2所示，滑板P可以（）图6-3-2a、向左滑，但不要滑到C点。

向左滑，你可以滑到C点c.向右滑动，但不能滑到d点d.向右滑动，可以滑到d点答：广告3.白炽灯的灯丝，正常发光时的电阻若为r1，不发光时的电阻为r2，则r1_________________r2（填“＞”“＜”或“=”），这是因为________________。

答：>灯丝的电阻与温度有关4.________________________________叫做电阻，用字母_________表示，单位是________，简称_________，符号是_________。

她的脸很甜。

我爬上山顶，看看她要去哪里。

精心组织，祝生活愉快1/8最新整理资料！仅供参考学习答：导体对电流的电阻R欧姆ΩΩ10分钟训练（强化训练，可在课堂上使用）1以下物质分类是合理的（）a.铅笔芯、橡胶、铁是导体b.塑料、干木棒、陶瓷是绝缘体c、铁、冰和玻璃是晶体。

蜡、盐和汞是无定形的2.下列材料属于半导体材料的是（）a、铜B石墨C橡胶D硅回答：D3.(2021天津模拟，11)图6-3-3为滑动变阻器连入电路的示意图，当滑片p向右滑动时，连入电路的电阻变大的是（）图6-3-3答案：cd4.某一电阻的电阻值为15Ω=____________________________5.如图6-3-4所示，粗细、长短都相同的铜丝和铁丝分别连入电路中，闭合开关后，观察到电路中小灯泡的亮度不同，这个现象说明了____________________________________。

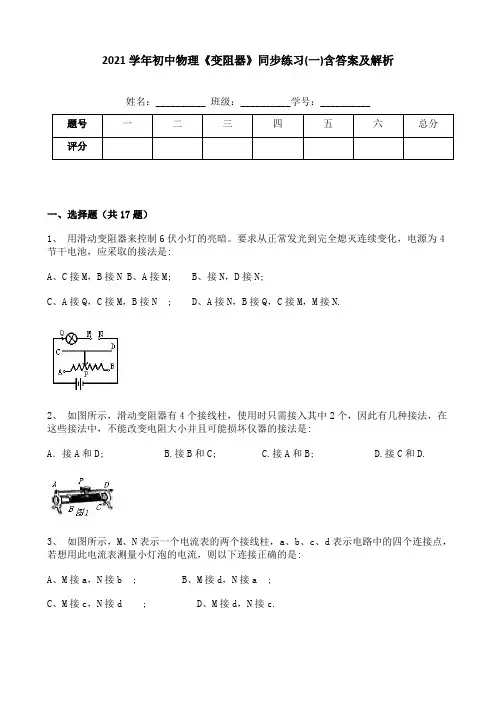

2021学年初中物理《变阻器》同步练习(一)含答案及解析姓名：__________ 班级：__________学号：__________题号一二三四五六总分评分一、选择题（共17题）1、用滑动变阻器来控制6伏小灯的亮暗。

要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是:A、C接M，B接NB、A接M; B、接N，D接N;C、A接Q，C接M，B接N ;D、A接N，B接Q，C接M，M接N.2、如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是:A．接A和D; B.接B和C; C.接A和B; D.接C和D.3、如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是:A、M接a，N接b ;B、M接d，N接a ;C、M接c，N接d ;D、M接d，N接c.4、如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路的电阻变小的接法是:5、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.6、图，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为:7、滑动变阻器改变阻值的本质是改变接入电路的电阻丝的:A．长度; B．横截面积 ; C．材料; D．温度.8、如图4所示，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是:Ａ.电流表示数变大，电压表示数变小，灯变亮;Ｂ.电流表示数变小，电压表示数变小，灯变暗;Ｃ.电流表示数变小，电压表示数变大，灯变亮;Ｄ.电流表示数变大，电压表示数变小，灯变暗.9、在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是:A.M接C，N接D;B.M接A，N接B;C.M接C，N接B;D.M接A，N接D.10、滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是:A．加在电阻丝两端的电压发生变化; B．电阻丝横截面积发生变化;C．连入电路的电阻丝长度发生变化; D．通过变阻器的电流强度发生变化.11、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是:A．A、D ; B．B、C ; C．A、B ; D．C、D.12、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开;D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.13、关于电阻，下列说法错误的是:A．电阻表示导体对电流的阻碍作用;B．导体的电阻与导体的材料、长度、横截面积有关;C．导体的电阻与导体两端的电压成正比，与导体中的电流成反比;D．导体的电阻是导体本身的性质，与是否通电无关.14、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流B．将这根导线拉长后接入电路C．将这根导线对折后接入电路D．用长短粗细都相同的铜导线代替铝导线接入电路15、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.16、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为:A．1A; B．2A; C．3A ; D．不能确定.17、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:二、填空题（共9题）1、滑动变阻器是靠改变接入电路中电阻线的来改变电阻的。

人教版九年级物理全一册《16.4变阻器》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，将一根铅笔芯通过两个夹子接入电路中，闭合开关,依据下列实验现象其解释或说明正确的是()A．小灯泡发光，灯丝温度升高，灯丝电阻保持不变B．当只把左端夹子向右移时，小灯泡变亮，是因为铅笔芯的连入电路中的电阻变小C．当只把两节干电池换成一节后，小灯泡变暗，是因为铅笔芯的电阻变小D．当把左端夹子向左移动过程中，小灯泡慢慢变暗直到熄灭，是因为此时铅笔芯变成了绝缘体2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．下列用电器中,不需要变阻器的是()A．调温电熨斗B．无极调光台灯C．收音机的音量调节旋钮D．家用白炽灯4．如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A．B．C．D．5．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定6．滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．使用时应选择“一上一下”两个按线柱D．此滑动变阻器必须在1A的电路中才能安全使用7．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变小C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大8．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时()A．R的接入电阻增大，电流减小B．R的接入电阻增大，电流增大C．R的接入电阻减小，电流减小D．R的接入电阻减小，电流增大9．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

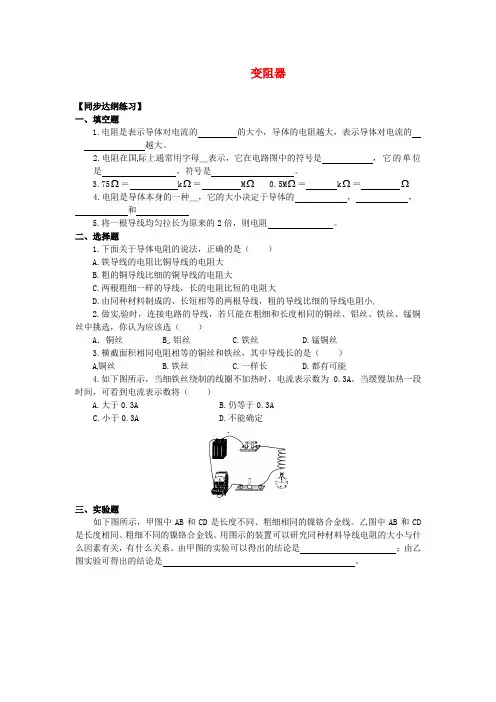

变阻器【同步达纲练习】一、填空题1.电阻是表示导体对电流的的大小，导体的电阻越大，表示导体对电流的越大。

2.电阻在国际上通常用字母＿表示，它在电路图中的符号是，它的单位是，符号是。

3.75Ω＝ kΩ＝ MΩ 0.5MΩ＝ kΩ＝Ω4.电阻是导体本身的一种＿，它的大小决定于导体的，，和5.将一根导线均匀拉长为原来的2倍，则电阻。

二、选择题1.下面关于导体电阻的说法，正确的是（）A.铁导线的电阻比铜导线的电阻大B.粗的铜导线比细的铜导线的电阻大C.两根粗细一样的导线，长的电阻比短的电阻大D.由同种材料制成的、长短相等的两根导线，粗的导线比细的导线电阻小2.做实验时，连接电路的导线，若只能在粗细和长度相同的铜丝、铝丝、铁丝、锰铜丝中挑选，你认为应该选（）A．铜丝 B.铝丝 C.铁丝 D.锰铜丝3.横截面积相同电阻相等的铜丝和铁丝，其中导线长的是（）A铜丝 B.铁丝 C.一样长 D.都有可能4.如下图所示，当细铁丝绕制的线圈不加热时，电流表示数为0.3A。

当缓慢加热一段时间，可看到电流表示数将（）A.大于0.3AB.仍等于0.3AC.小于0.3AD.不能确定三、实验题如下图所示，甲图中AB和CD是长度不同、粗细相同的镍铬合金线。

乙图中AB和CD 是长度相同、粗细不同的镍铬合金钱。

用图示的装置可以研究同种材料导线电阻的大小与什么因素有关，有什么关系。

由甲图的实验可以得出的结论是；由乙图实验可得出的结论是。

【素质优化训练】1.有A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬合金线，A、B两导线的粗细相同，A比B短，B、C两导线的长度一样，B比C粗，C、D长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A R A＞ R B＞ R C＞ R D B. R D＞ R C＞ R B＞ R AC.R D＞ R A＞ R B＞ R CD. R C＞ R B＞R A＞R D2.在做“研究导体的电阻跟哪些因素有关”的实验时，提供了下表所示4根导线，则下度A研究导体的电阻与长度的关系应选导线甲和丙B.研究导体的电阻与横截面积关系时应选导线甲和乙C.研究导体的电阻与横截面积关系时应选导线丙和丁D.研究导体的电阻与材料的关系时应选导线乙和丁3.为了测量灯泡里的电流大小，将电流表和灯泡、电源、开关串联起来，当开关闭合，电流表指针指到0.45A，然后慢慢回到0.18A，电流表示数减小的原因是（）A.指针的惯性B.灯泡里钨丝的电阻随温度变化引起的C.电流表有故障D.在开关闭合的瞬间，电流总是很大的【生活实际运用】1.小明在检查一玩具电路时，发现其中一个10Ω电阻坏了，但手边只有几只20Ω的电阻。

人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习一、单选题1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A. A和BB. B和DC. A和DD. B和C4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是0～50Ω，允许通过的最大电流是2AB. 电阻最小值是50Ω，允许通过的最大电流是2AC. 电阻最小值是50Ω，允许通过的最小电流是2AD. 电阻最大值是50Ω，允许通过的最小电流是2A5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接CC. M接C，N接AD. M接B，N接D6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B.C. D.7.在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A，B，C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（）A. 只把A和C接入电路时，无法改变通过电位器的电流B. 只把A和B接入电路时，无法改变通过电位器的电流C. 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D. 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小二、多选题10.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（）A. B. C. D.11.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B12.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）A. B.C. D.13.如图所示为滑动变阻器的示意图，下列说法中正确的是（）A. 将ad两端连入电路，P向右移动，接入电路的电阻变小B. 将ac两端连入电路，P向右移动，接入电路的电阻变大C. 将bd两端连入电路，P向右移动，接入电路的电阻变小D. 将bc两端连入电路，P向左移动，接入电路的电阻变大14.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.15.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A. 只把A和B接入电路，无法改变通过电位器的电流B. 只把A和C接入电路，无法改变通过电位器的电流C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流三、填空题16.图中电阻箱两接线柱间的电阻值是________ Ω。

人教版物理九年级上册变阻器同步练习一．选择题〔共8小题〕1．小刚学习时用的台灯，可以经过调理旋钮〔相当于一个滑动变阻器〕改动亮度。

小刚原来百思不得其解，如今学了电学后很快知道了它的任务原理。

原来是经过调理旋钮改动可变电阻的阻值调理灯泡的亮度。

调理可变电阻时改动了〔设灯丝电阻不随温度变化〕〔〕A．电源电压B．灯泡两端的电压C．灯丝电阻D．灯泡的额外功率2．如下图，在保证平安的状况下，一定能用滑动变阻器调理小灯泡由亮到灭的是〔〕A．B．C．D．3．如图为某台灯用于调理亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C区分与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调理灯泡亮度，以下剖析正确的选项是〔〕A．电位器与灯泡并联B．假定只将A、B接入电路，顺时针转动旋钮时灯泡变暗C．假定只将A、C接入电路，顺时针转动旋钮时灯泡变亮D．假定只将B、C接入电路，顺时针转动旋钮时灯泡变暗4．如下图的四个实验中，能模拟滑动变阻器原理的是〔〕A．B．C．D．5．以下关于电阻的说法正确的选项是〔〕A．滑动变阻器是经过改动连入电路中电阻线的横截面积的大小来改动电阻的B．长度和横截面积均相反的铜导线和保险丝，在同一温度下，保险丝的电阻大C．一切导体的电阻都随着温度的降低而增大D．当导体中电流为零时，导体的电阻也为零6．图中，将滑动变阻器接入电路中，当滑片向b 端移到时，电路中的电阻变大，那么应该衔接的接线柱是〔〕A．b 和c B．a 和b C．a 和d D．b 和d 7．滑动变阻器是一种较罕见的电学器材，物理实验室中有一个标有〝20Ω 1A〞的滑动变阻器，小明同窗对它停止了研讨，失掉了以下结论，其中错误的选项是〔〕A．此滑动变阻器能连入电路中的最大阻值是20ΩB．当此滑动变阻器中的电流不超越1A时，它能平安运用C．当此滑动变阻器两端的电压不超越20V时，它能平安运用D．在开封锁合前，滑动变阻器的滑片应拨到最大值8．在收音机等电器中，有一种叫电位器的变阻器。

4.4 变阻器1.下列用电器中，不需要用变阻器的是( )A．日光灯 B．电视机和收音机C．调光书写台灯 D．调温电熨斗2.电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率。

这三个实验均要用到滑动变阻器，并多次测量电压和电流值。

但滑动变阻器的作用以及对测量数据的处理方式并不相同。

下列说法正确的是( )A．a 实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路B．b 实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压C．c 实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定3.如图所示是一种电动车变速原理简易电路图。

当驾驶员转动把手，调速器的滑片转动，弹簧伸长，车速变快；当手松开把手，弹簧收缩，调速器自动减速，则M，N 接( )A．1 和2 B．3 和4 C．2 和3 D．1 和44.如图所示，当滑片P 向右移动时，滑动变阻器连入电路的电阻变小的是( )A． B.C.D.5.将如图乙所示的旋钮式变阻器接入到如图甲所示电路的 MN 之间， 能起到调节灯泡亮度的作用。

若要 使灯泡逐渐变亮，下列连接及操作方式可行的是( )A ．M 、N 分别连接 X 、Y ，顺时针滑动触片B ．M 、N 分别连接 X 、Y ，逆时针滑动触片C ．M 、N 分别连接 X 、Z ，顺时针滑动触片D ．M 、N 分别连接 Y 、Z ，逆时针滑动触片6.小华想用滑动变阻器控制小灯泡的亮度， 设计了如图所示的 4 种电路， 其中正确的是( )A. ②③B. ③④C. ①③D. ①②7.当滑动变阻器的滑片向 b 端滑动时， 下列四种接法中，变阻器阻值变大的是( )A ．B.C.D.8.在收音机等电器中，有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

初二物理变阻器试题答案及解析1.变阻器是通过改变接入电路中电阻线的来改变电阻的，如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向（填“左”或“右”）滑动。

【答案】长度左【解析】（1）在材料和横截面积不变的情况下，移动滑片，改变连入电路电阻丝的长度，改变连入电路的电阻．（2）要使变阻器连入电路部分的电阻增大，就是滑片P离下端的接线柱距离变大，所以P应向左移动。

【考点】点评：（1）电阻大小的影响因素：电阻的长度、横截面积、材料，在横截面积和材料一定时，电阻越长，电阻越大．（2）滑动变阻器和用电器串联时，移动滑片，接入电路的电阻变化，总电压不变，电流改变．如果滑动变阻器和用电器是并联的，滑动变阻器只能改变本支路的电流，不能改变其他支路的电流．2.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）【答案】A【解析】A滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度．符合题意；B灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意；C如图，灯泡被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意；D滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．3.电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度，它实质是一个。

科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________ 。

【答案】滑动变阻器，超导现象；【解析】电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度．它的实质是一个变阻器．当有些物质温度很低时，电阻变为零，这种现象叫超导现象.4.如图所示, 滑动变阻器接入电路中，当滑片P向左移动时，要使电阻减少，下列接法正确的是:A．A和B B．A和C C．C和D D．B和C【答案】BD【解析】A、选择A和B时，滑动变阻器被短路．不符合题意．B、选择A和C时，滑动变阻器接入了左半段，左移电阻变短，电阻变小．符合题意．C、选择C和D时，滑动变阻器相当于定值电阻．不符合题意．D、选择B和C时，滑动变阻器接入了左半段，左移电阻变小，电阻变小．符合题意．5.滑动变阻器铭牌上标有“50Ω，1A”字样，50Ω表示，1A表示。

变阻器同步训练及答案一、填空题1.滑动变阻器上标有“50Ω，1.5A”，其中50Ω表示，1.5A 表示，要改变电路中的电流的大小，滑动变阻器应（串联/并联）到电路中。

2.如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线（选填“A、B”、“B、C”或“A、C”）和灯泡联后接入电路中3.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则M接C，N接。

4.滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱和连入电路，也可以把接线柱和连入电路。

5.下表列出了四种长1m、横截面积为1mm2的导线在20℃时的电阻值。

由表中数据可知，导线的导电性能较好；绕制电阻器应选用导线。

6.如图所示为旋转式变阻器，是通过改变接入电路的电阻片的来改变其连入电路的电阻的大小.若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是段（选填AP、PB或AB）.若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将（选填变大、变小或不变）.二、选择题（7-13为单选，14-15题为双选）7.不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A．通过某导体的电流为零时，该导体的电阻是零B．电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小C．粗细相同的两条导线，长导线的电阻较大D．同种材料制成的长短相同的两条导线，细导线的电阻较大8.以下说法中正确的是（）A．导体的电阻与电压成正比B．导体的电阻与电流成反比C．导体的电阻是导体的属性，与电压、电流没有关系D．滑动变阻器是通过改变电阻丝的粗细来改变电阻值的9.下列各组应用中，不属于滑动变阻器的是（）A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置10.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

变阻器习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A. a、c或b、dB. a、c或a、dC. a与b D. c与d2. 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小3. 如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A. B. C.D.4. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向C端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和 BB. B和 CC. A和C D. C和D5. 滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A. 电压B. 电流C. 长度D. 材料6. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端二、填空题(本大题共13小题，共26.0分)7. 如图所示的电阻箱的示数是______ Ω．8. 如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是______ Ω，“1.5A”表示______ ．为保护电路中的无件应将其______ 联接入电路，正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中．9. 滑动变阻器的原理是______ ．10. 小瑞家音箱的音量旋钮无法调节音量了，爱动手的他检查电路后发现是音量电位器坏了，于是他从电子市场上买来了一个同样型号的电位器（如图所示），这种电位器是通过改变接入电路中电阻体的______来改变电路中的电阻的；小瑞同学焊接时，将A、B两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将______ （选填“变大”、“变小”或不变）．11. 如图所示的变阻器叫______ ，此时连入电路的电阻是______ Ω．12. 如图所示的电阻箱接入电路的电阻是______ Ω．13. 如图所示，电阻箱的示数是______Ω．14. 滑动变阻器是靠改变接入电路中电阻丝的______ 来改变电阻，从而改变电路中电流，一个滑动变阻器上标有“30Ω，2A”的字样，其中“2A”表示______ ．15. 电阻是导体对电流的______ 作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻______ （选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值______ （选填“变大”、“不变”或“变小”）16. 在如图所示的电路中，变阻器连入电路的电阻线是______ 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将______ ，电表示数随之______ ．（后两空均选填“变大”、“不变”或“变小”）17. 在物理学中，用______ 来表示导体对电流的阻碍作用的大小，滑动变阻器是靠改变接入电路中的电阻丝的______ 来改变电阻的．18. 电阻是导体对电流的______ ，滑动变阻器的原理是改变电阻丝______ 来改变接入电路的电阻．19. 如图所示的电路，闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值______ ，电流表示数______ ，电压表示数______ （三空均选题“变大”、“变小”或“不变”）．三、实验探究题(本大题共1小题，共6.0分)20. 亲爱的同学：你会使用下面的实验仪器吗？（1）如图1所示电表的量程是______ ，接入电路前指针如图所示是因为______ ；如果接入电路中开关闭合后指针如图1所示是因为______ ；（2）如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻，从而改变电路中的______ ，滑动变阻器上标有“50Ω2A”的字样，其中50Ω表示的意思是______ ．变阻器习题（含答案）【答案】1. B2. A3. C4. B5. C6. B7. 258. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度；变小11. 电阻箱；740812. 178313. 948114. 长度；允许通过的最大电流是2A15. 阻碍；大；变大16. Pb；变大；变小17. 电阻；长度18. 阻碍作用；长度19. 变大；不变；不变20. 0～5A；电流表指针没有调零；电流表“正负”接线柱接反了；电阻丝的长度；电流；滑动变阻器的最大阻值为50Ω【解析】1.解：A、滑动变阻器a、c两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小；滑动变阻器b、d两个接线柱接到M、N之间，滑动变阻器的右半段接入电路，滑片右移，滑动变阻器连入电路的电阻减小，电路电流增大．不符合题意．B、滑动变阻器a、c或a、d两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小．符合题意．C、滑动变阻器a与b两个接线柱接到M、N之间，滑动变阻器全部接入电路，滑片右移，滑动变阻器连入电路的电阻不变，电路电流不变．不符合题意．D、滑动变阻器c与d两个接线柱接到M、N之间，滑动变阻器被短路，滑动变阻器不能改变电路中的电流．不符合题意．故选B．要使电流表的示数减小，就必须使滑片P向右滑动时变阻器的电阻增大，一定选择a接线柱，据滑动变阻器“一上一下”接法，可知应将a、c或a、d接入M、N．滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的部分，取决于连入电路的下面接线柱．2.解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，故A正确；B、根据串联电路分压特点可知，电阻越大分的电压越大，故变阻器两端电压达到最大，故B错误；C、根据焦耳定律可知，通电时间和电阻一定时，电流越小产生的热量越小，故C错误；D、电源两端电压不变，故D错误．故选A在实验中，滑动变阻器串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用．3.解：若使滑片P向右移动时，变阻器接入电路的电阻变大，下端应接左下接线柱，而上端可以选择左右接线柱的任意一个，故C选项均符合题意．故选C．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．4.解：A、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意；B、当B和C接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，符合题意；C、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，不符合题意；D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意．故选B．滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的，根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断．本题考查滑动变阻器的正确使用，要知道其阻的大小判断关键看下面的接线柱是哪一个，属于基础题．5.解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度．故选C．滑动变阻器的原理：改变连入电路中的电阻线的长度来改变电阻的大小，再根据电阻是阻碍电路中电流大小的原因进行分析．牢记滑动变阻器的工作原理，掌握变阻器在电路中的作用．6.解：由图可知，P1接了左上右下，P2接入了左上左下；则当滑片P1在最左端，P2在最右端时，两滑动变阻器的接入电阻均为最大，则两滑动变阻器串联后的总电阻最大．故选B．串联电路的总电阻等于各用电器电阻之和，因为滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的，则可知当两滑动变阻器的导线全部接入时总电阻最大；则由接线的方式可知两滑片的位置．本题考查了滑动变阻器的接法．当滑动变阻器的电阻线全连入电路时，连入电阻最大．7.解：电阻箱的示数，R=0×1000Ω+0×100Ω+2×10Ω+5×1Ω=25Ω．故答案为：25．按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．8.解：“50Ω、1.5A”表示，滑动变阻器的变化范围是 0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD．故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD．（1）滑动变阻器铭牌上标有“50Ω 1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选择上面一个接线柱和下面一个接线柱，都接上面接线柱滑动变阻器被短路，都接下面接线柱相当于定值电阻，滑动变阻器的滑片不起作用．本题考查了滑动变阻器的原理以及使用，属于基本的识记性内容，比较简单．9.解：滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的，长度变长，电阻变大；长度变小，电阻变小．故答案为：改变电阻丝长度来改变接入电路的电阻．根据滑动变阻器的原理进行解答．本题考查的是滑动变阻器的工作原理，不光要记住，还要理解．10.解：（1）电位器实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．（2）由电路图可知，将A、B两接线柱将入电路中，当顺时针旋转音量旋钮时，电位器接入电路的电阻丝变长，接入电路的阻值变大，电路电流变小，音箱发出声音的音量将变小．故答案为：长度；变小．电位器实际上就是滑动变阻器，它通过改变接入电路中电阻丝的长度来改变电阻大小；根据图示判断滑片移动时，接入电路的电阻丝长度如何变化，进一步判断音箱的音量如何变化．本题考查了电位器的原理、电位器的调节，是一道基础题，分析图示电位器、判断出滑片移动时，电路电阻如何变化，进一步得出电路中电流的变化，从而得出音箱声音大小的变化．11.解：如图变阻器为电阻箱，连入电路的电阻：R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω故答案为：电阻箱，7408．图示变阻器是电阻箱，电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值．会读电阻箱的示数（用“△”所对的数字乘以下面的倍数，然后把他们相加），生活中水表的读数与之类似．12.解：由图可知，电阻箱接入电路的阻值为R=1×1000Ω+7×100Ω+8×10Ω+3×1Ω=1783Ω．故答案为：1783．电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．13.解：电阻箱的示数：R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω．故答案为：9481．用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．14.解：（1）滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从而起到改变电流的目的．（2）“30Ω，2A”，其中“30Ω”的含义是滑动变阻器的最大阻值是30Ω．“2A”的含义是滑动变阻器允许通过的最大电流是2A．故答案为：长度；允许通过的最大电流是2A．（1）滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流．（2）滑动变阻器铭牌上标有电流值和电阻值，电流值表示滑动变阻器允许通过的最大电流，电阻值表示滑动变阻器的最大电阻值．掌握滑动变阻器工作原理、接线柱接法、接入电路的方式、铭牌参数含义、在电路中的作用等．15.解：（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握16.解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．本题的关键是滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流．17.解：在物理学中，用电阻来表示导体对电流的阻碍作用的大小；根据滑动变阻器的原理可知，滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的，因为电源电压不变，由欧姆定律可知，从而改变电路中的电流．故答案为：电阻；长度．电阻是表示导体对电流的阻碍作用的物理量；滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．本题考查了电阻的概念和滑动变阻器的原理，属于基本的识记性内容，比较简单解答不难．18.解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．故答案为：阻碍作用，长度．根据电阻的定义和滑动变阻器的原理填空．本题考查了电阻的定义和滑动变阻器的原理，属于识记内容，比较简单．19.解：（1）由电路图知：电阻R1与R2并联，电压表测电阻R1两端即电源电压，电流表测流过电阻R1的电流；（2）由电路图知：闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值变大；由于电源电压，所以电阻R1两端电压U不变，电阻R1阻值不变，由I1=知电流I1不变，电流表示数不变．故答案为：变大；不变；不变．（1）根据电路图分析电路结构，明确各用电器的连接方式；（2）根据滑动变阻器滑片的移动方向判断电路电阻如何变化，然后根据并联电路特点、欧姆定律解题．本题是一道电路动态分析题，分析清楚电路结构、灵活应用欧姆定律、并联电路特点是解题的关键．20.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的原因；知道电流表在接入电路时，必须使电流正进负出；（2）了解滑动变阻器的原理及在电路中的调节作用，根据对变阻器铭牌的认识解释50Ω的意思．本题主要考查了电流表和滑动变阻器的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识．属基本仪器的使用，是我们应该熟练掌握的．。
