[VIP专享]机械制图学习资料

机械制图学习资料1、图线形式及应用：主要图线有：粗实线、细实线、波浪线、虚线、细点划线、双点划线。

应用：粗实线：可见轮廓线。

细实线：尺寸线、剖面线、引出线。

波浪线：断裂处的边界线。

虚线：不可见轮廓线。

细点划线：轴线，对称中心线。

双点划线：假想投影轮廓线。

2、基本视图名称及其投影方向的规定规定有：主视图——由前向后投影所得的视图左视图——由左向右投影所得的视图仰视图——由下向上投影所得的视图俯视图——由上向下投影所得的视图右视图——由右向左投影所得的视图后视图——由后向前投影所得的视图2（辅助视图） 斜视图——机件向不平行于任何基本投影面的投影所得的视图局部视图——将机件的某一部分向基本投影面投影所得的视图3、 剖视图的种类：剖视图的种类有：全剖视图、半剖视图、局部剖视图4、 工厂生产的零件中主要用那些剖面符号主要用：金属材料剖面符号非金属材料剖面符号线圈绕组元件剖面符号第3页玻璃及供观察窗用的其它透明材料剖面符号5、 轴测图一般采用哪三种轴测图一般采用：① 正等轴测图，简称正等测；② 正二等轴测图，简称正二测；③ 斜二等轴测图，简称斜二测；6、 尺寸公差在零件图中的注法 尺寸公差在零件图中的标注应按下列三种形式之一标注：① 当采用公差代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边。

例：GIS011部分中 8K A ·510·332触头座4② 、当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方，下偏差应于基本尺寸注在同一度线上。

③ 当要求同时标注公差代号和相应的极限偏差时，则后者应加上圆括号。

()05.001.0680+-ΦK ()2.00780+ΦH第5页7、 尺寸公差在装配图中的标注方法有哪几种在装配图中标注线性尺寸的配合代号时，必须在基本尺寸的右边，用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号，下列三种形式均可表示：6750f H Φ 2.05.025.005050--+ΦΦ 6750f H Φ 2.05.025.0050--+Φ6750f H Φ 1502502.05.025.00件件--+ΦΦ6例如：G2S011部分，8K A ·370·441密封圈8、 角度公差的标注方法角度公差的标注方法有下列几种：9、 公差等级分为多少级，最常用的公差等级为哪一级公差等级分为20级，即：I T01 I T0 ……I T18（I T 符号表示标准公差） 最常用的为IT610、 基本偏差代号基本偏差用拉丁字母表示，大写代表孔，小写代表轴。

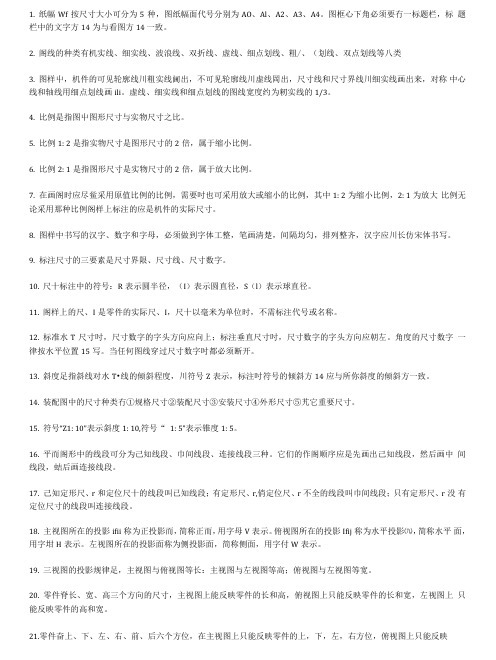

1.纸幅Wf按尺寸大小可分为5种，图纸幅面代号分别为AO、Al、A2、A3、A4。

图框心下角必须要冇一标题栏，标题栏中的文字方14为与看图方14 一致。

2.阁线的种类有机实线、细实线、波浪线、双折线、虚线、细点划线、粗/、（划线、双点划线等八类3.图样屮，机件的可见轮廓线川粗实线阃出，不可见轮廓线川虚线岡出，尺寸线和尺寸界线川细实线画出来，对称中心线和轴线用细点划线画ili。

虚线、细实线和细点划线的图线宽度约为籾实线的1/3。

4.比例是指图屮图形尺寸与实物尺寸之比。

5.比例1: 2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2: 1是指图形尺寸是实物尺寸的2倍，属于放大比例。

7.在画阁时应尽鲎采用原值比例的比例，需要吋也可采用放大或缩小的比例，其中1: 2为缩小比例，2: 1为放大比例无论采用那种比例阁样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应川长仿宋体书写。

9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

10.尺十标注中的符号：R表示圆半径，（I）表示圆直径，S（l）表示球直径。

11.阁样上的尺、I是零件的实际尺、I，尺十以毫米为单位时，不需标注代号或名称。

12.标准水T尺寸吋，尺寸数字的字头方向应向上；标注垂直尺寸吋，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置15写。

当任何图线穿过尺寸数字吋都必须断开。

13.斜度足指斜线对水T•线的倾斜程度，川符号Z表示，标注吋符号的倾斜方14应与所你斜度的倾斜方一致。

14.装配图中的尺寸种类冇①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤艽它重要尺寸。

15.符号“Z1: 10”表示斜度1: 10,符号“ 1: 5”表示锥度1: 5。

16.平而阁形中的线段可分为己知线段、巾间线段、连接线段三种。

它们的作阁顺序应是先画出己知线段，然后画中间线段，蛣后画连接线段。

17.己知定形尺、r和定位尺十的线段叫已知线段；有定形尺、r,俏定位尺、r不全的线段叫巾间线段；只有定形尺、r没有定位尺寸的线段叫连接线段。

机械制图基本知识讲义，太全了！一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。

1.1：卷尺一格的距离为1mm . 1.2：游标卡尺的读数方法。

1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤 1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm 2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm 3. 將主尺与附尺数值相加上面刻度代表 13.4 mm 所以该游标卡尺的读数为：13.4mm. 1.2.2游标卡尺的归零。

1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。

通过以下几个例子来具体讲解。

例如1：，它的意思表示如下：＋0.3表示取上公差。

-0.5标识取下公差。

故合格尺寸为：80-0.5到80+0.3 即79.5到80.3为合格尺寸。

再如2：，它的意思表示合格尺寸在64-0.5到64+0.5之间。

即：63.5到64.5为合格尺寸。

其它尺寸读法类推。

1.4下面为一份图纸的标题栏内容。

标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。

2：机械制图知识及对照图纸，翻转零件的快捷识图法： 2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。

2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。

要了解视图是怎样形成的，就必须先认识一下投影。

投影需要有光源、投射线、物体和投影面四个条件才能得到。

太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。

机械制图专业知识一、引言机械制图是机械工程中非常重要的一环，它作为机械产品设计和制造过程中的基础环节、纽带和工具，起着桥梁和纽带的作用。

机械制图不仅能够直观地表达设计师的构思和想法，还能够为实际制造和组装提供必要的信息。

本文将介绍机械制图的基本知识和技巧，帮助读者更好地理解和应用机械制图。

二、机械制图的分类机械制图按照不同的目的和内容进行分类，主要可以分为工程图、装配图和零件图。

2.1 工程图工程图又称为总图，主要用于表达产品的整体结构、尺寸和形状。

工程图包括主视图、正视图、侧视图、底视图和顶视图等，可以清晰地展示产品的外观和部件之间的相对位置关系。

2.2 装配图装配图主要用于展示产品的组装方式和零部件之间的装配关系。

装配图包括总装图和分装图两种形式，总装图表达整个产品的结构和组装方式，分装图则侧重于展示局部装配的细节。

2.3 零件图零件图是最基本的机械制图形式，用于展示产品的零部件的形状和尺寸。

零件图按照不同的零件特性可以进一步分为标准零件图、非标准零件图和复杂零件图等。

三、机械制图的基本要素机械制图中有一些基本的要素和符号，对于理解和解读机械制图非常重要。

3.1 标注标注是将产品的尺寸、公差和其他重要信息写在制图上的一种方式。

标注通常使用直线标注、连接标注和链式标注等，用于标识零部件的尺寸和位置，以便于制造和检验。

3.2 尺寸链尺寸链是将多个尺寸标注链接在一起的一种方式，用于表达零部件的整体尺寸和一些特殊的关系。

尺寸链通常使用箭头、虚线和实线等符号进行连接。

3.3 毛坯标记毛坯标记用于表示零部件的加工状态和尺寸限制。

毛坯标记通常使用阴影线、切割线和毛胚符号等进行标注，以便于机械加工和装配。

3.4 断面标注断面标注用于展示零件的内部结构和材料特性。

断面标注通常使用剖视符号和填充线等进行标注，以便于理解零件的构造和制造。

四、机械制图的绘制工具绘制机械制图的工具主要有纸质绘图工具和计算机辅助设计（CAD）软件。

机械制图参考资料前言图样被人们形象的称为工程的语言，它是企业生产和经营活动中不可缺少的重要内容。

绘图是每个技术人员的基本功，无论是各类工程还是机械产品，也无论其简单和复杂程度，都要从图纸开始。

因此图纸绘制的质量高低和正确与否不仅是设计水平的体现，同时还会影响到产品的质量和经营效果。

每个技术人员的文化背景和阅历，也会程度不同地反应到绘图水平。

鉴于客观条件的限制无法使每位技术人员都达到同等水平，但可以通过适当方式的学习和管理使之不断得到提升。

目前的当务之急是统一标准、纠正错误、走向规范。

本材料就目前工作中带有普遍性的问题做一些提示和示范。

其中示范的内容主要来自国家标准。

为了切实提高我公司图样标准化的水平，本资料下发后将逐步严格标准化审查的制度，不正确、不完整、不规范的图样将不予通过或责令重画，请各相关技术人员给预理解和支持。

图纸审查签字顺序应为：设计、校核、审查、工艺、标准、批准。

请大家认真遵守。

因编者水平有限且时间仓促缺点错误在所难免，敬请各位多提宝贵意见并予以斧正。

谢谢！编者2008年6月15日目录一关于图样的比例-------------------------------------------------------------- 31 比例的概念------------------------------------------------------------------ 32 比例的选取------------------------------------------------------------------ 33 标注方法--------------------------------------------------------------------- 3 二关于焊缝符号的标注-------------------------------------------------------- 31 基本符号--------------------------------------------------------------------- 32 指引线------------------------------------------------------------------------- 53 焊缝符号相对于基准线的位置------------------------------------------- 54 基本符号的标注示例------------------------------------------------------- 65 辅助符号---------------------------------------------------------------------- 76 补充符号---------------------------------------------------------------------- 87 焊缝尺寸---------------------------------------------------------------------- 98 焊缝尺寸符号及数据的标注原则--------------------------------------- 10 三关于图面布置及字号选择-------------------------------------------------- 101 视图的布置原则------------------------------------------------------------ 112 视图布置范例--------------------------------------------------------------- 11 四关于统一标题栏式样------------------------------------------------------- 131 标题栏的填写-------------------------------------------------------------- 132 其他标题栏的作品用及填写-------------------------------------------- 14 五关于统一坐标方向及其标注式样--------------------------------------- 141 范围------------------------------------------------------------------------- 142 规定------------------------------------------------------------------------- 143 图样画法及尺寸标注----------------------------------------------------4简化画法及简化标注------------------------------------------六关于金属材料标记的标注---------------------------------------------- 241 金属材料标注方法------------------------------------------------------- 252 标注范例------------------------------------------------------------------- 253 钢铁产品牌号表示方法------------------------------------------------- 254 部分金属材料牌号、品种、标准号及特征用途--------七关于规范专业术语------------------------------------------------------- 27 八关于简化机械制图的内部规定------------------------------------------- 28 九新旧标准对照与应用--------------------------------------- 30一关于图样的比例问题：，有人认为意思表达清楚就行了，其他可以不重视。
