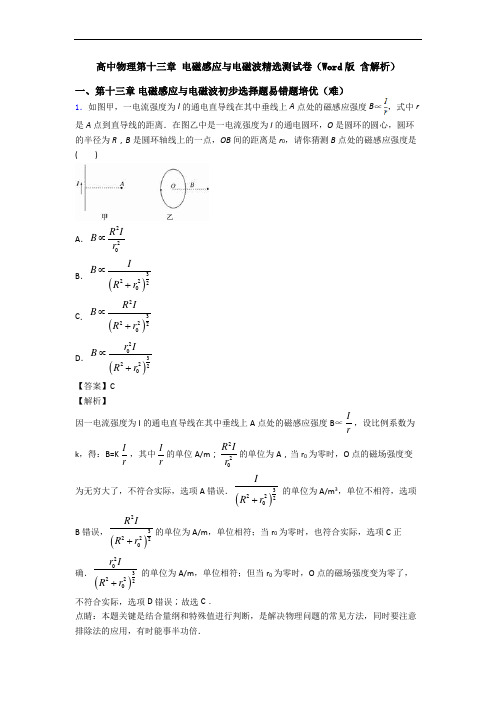

高中物理第十三章 电磁感应与电磁波精选测试卷测试卷 （word 版，含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R IB r ∝B ．()32220IB Rr∝+C ．()232220R IB Rr ∝+D ．()2032220r IB Rr∝+【答案】C 【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ I r，设比例系数为k ，得：B=K I r ，其中 Ir的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IRr+ 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr+的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r IRr+ 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.3．如下左图所示，足够长的直线ab靠近通电螺线管，与螺线管平行．用磁传感器测量ab 上各点的磁感应强度B，在计算机屏幕上显示的大致图象是( )A．B．C．D．【答案】C【解析】试题分析：通电螺线管的磁场分布相当于条形磁铁，根据磁感线的疏密程度来确定磁感应强度的大小．解：通电螺线管的磁场分布相当于条形磁铁，因此根据磁感线的分布，再由磁感线的疏密程度来确定磁感应强度的大小可知，因为ab线段的长度大于通电螺线管的长度，由条形磁铁磁感线的分布，可知应该选C，如果ab线段的长度小于通电螺线管的长度，则应该选B．由于足够长的直线ab，故C选项正确，ABD错误；故选C点评：考查通电螺线管周围磁场的分布，及磁感线的疏密程度来确定磁感应强度的大小，本题较简单但会出错．4．如图，在直角三角形ACD区域的C、D两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A=90︒，∠C=30︒，E是CD边的中点，此时E 点的磁感应强度大小为B，若仅将D处的导线平移至A处，则E点的磁感应强度（）A．大小仍为B,方向垂直于AC向上B．大小为32B，方向垂直于AC向下C 3，方向垂直于AC向上D ．大小为3B ，方向垂直于AC 向下 【答案】B 【解析】 【分析】 【详解】根据对称性C 、D 两点分别固定着两根垂直纸面的长直导线在E 点产生的磁感应强度02B B =由几何关系可知AE =CE =DE所以若仅将D 处的导线平移至A 处在E 处产生的磁感应强度仍为B 0，如图所示仅将D 处的导线平移至A 处，则E 点的磁感应强度为032cos302B B B '=︒=方向垂直于AC 向下。

高中物理第十三章电磁感应与电磁波初步测评（含解析）新人教版必修第三册(时间:60分钟满分:100分)一、选择题(本题共12个小题,每题4分,共48分。

1~6是单选题,7~12是多选题,多选、错选均不得分,漏选得2分)1.人眼对绿光较为敏感,正常人的眼睛接收到波长为530 nm的绿光时,只要每秒钟有6个绿光的光子射入瞳孔,眼睛就能察觉。

普朗克常量为6.63×10-34J·s,光速为3×108 m/s,则人眼能察觉到绿光时所接收到的最小功率约是()A.2.3×10-18 WB.3.8×10-19 WC.7.0×10-10 WD.1.2×10-18 W解析因只要每秒有6个绿光的光子射入瞳孔,眼睛就能察觉。

所以察觉到绿光所接收的最小功率P=,式中E=6ε,又ε=hν=h,可解得P=W≈2.3×10-18 W。

答案A2.如图所示,圆环上带有大量的负电荷,当圆环沿顺时针方向转动时,a、b、c三枚小磁针都要发生转动,以下说法正确的是()A.a、b、c的N极都向纸里转B.b的N极向纸外转,而a、c的N极向纸里转C.b、c的N极都向纸里转,而a的N极向纸外转D.b的N极向纸里转,而a、c的N极向纸外转解析由于圆环带负电荷,故当圆环沿顺时针方向转动时,等效电流的方向为逆时针,由安培定则可判断环内磁场方向垂直纸面向外,环外磁场方向垂直纸面向内,磁场中某点的磁场方向即是放在该点的小磁针静止时N极的指向,所以b的N极向纸外转,a、c的N极向纸里转。

答案B3.π指南针是我国古代的四大发明之一。

当指南针静止时,其N极指向如图中虚线(南北向)所示,若某一条件下该指南针静止时N极指向如图实线(N极指向北偏东)所示。

则以下判断正确的是()A.可能在指南针上面有一导线东西放置,通有由东向西的电流B.可能在指南针上面有一导线东西放置,通有由西向东的电流C.可能在指南针上面有一导线南北放置,通有由北向南的电流D.可能在指南针上面有一导线南北放置,通有由南向北的电流解析若指南针静止时N极指向北偏东方向,则有一指向东的磁场,由安培定则知,可能在指南针上面有一导线南北放置,通有由北向南的电流,故C正确。

高中物理第十三章电磁感应与电磁波精选测试卷综合测试（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．已知无限长通电直导线周围某一点的磁感应强度B的表达式：02IBrμπ=，其中r0是该点到通电直导线的距离，I为电流强度，μ0为比例系数（单位为N/A2）．试推断，一个半径为R的圆环，当通过的电流为I时，其轴线上距圆心O点为r0处的磁感应强度应为（）A．()232222r IR r+B．()32222IRR rμ+C．()232222IRR rμ+D．()20032222r IR rμ+【答案】C【解析】根据，02IBrμπ=,μ0单位为：T•m/A；A、等式右边单位：23m A=A/mm，左边单位为T，不同，故A错误；B、等式右边单位：3(T m/A)m A=T/mm⋅⋅，左边单位为T，不同，故B错误；C、等式右边单位：23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，故C正确；D、等式右边单位23(T m/A)m A=Tm⋅⋅，左边单位为T，相同，但当r0=0时B=0，显然不合实际，故D错误；故选C.【点睛】本题要采用量纲和特殊值的方法进行判断，即先根据单位判断，再结合r0取最小值进行分析.结合量纲和特殊值进行判断是解决物理问题的常见方法.2．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O为三角形的重心，通过三根直导线的电流分别用I1、I2、I3表示，方向如图。

现在O点垂直纸面固定一根通有电流为I0的直导线，当1230I I I I===时，O点处导线受到的安培力大小为F。

已知通电长直导线在某点产生的磁感应强度大小和电流成正比，则（）A ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为4FB ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为3FC ．当201303I I I I I ===、时，O 点处导线受到的安培力大小为3FD ．当301203I I I I I ===、时，O 点处导线受到的安培力大小为2F 【答案】C 【解析】 【分析】 【详解】根据安培定则画出123I I I 、、在O 点的磁感应强度123B B B 、、的示意图如图所示当1230I I I I ===时，三根导线在O 点产生的磁感应强度大小相等，设为0B ，根据磁场叠加原理可知，此时O 点的磁感应强度为02B B =此时O 点处对应的导线的安培力002F B I L =AB ．由于通电长直导线在某点产生的磁感应强度大小和电流成正比，当102303I I I I I ===、时，则有103B B =，230B B B ==根据磁场叠加原理可知，此时O 点的磁感应强度为04B B =此时O 点处对应的导线的安培力0042F B I L F '==故AB 错误；C ．当201303I I I I I ===、时，有203B B =，130B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故C 正确；D ．当301203I I I I I ===、时，有303B B =，120B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故D 错误。

《第三章电磁场与电磁波初步》试卷(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、下列哪个现象可以用电磁感应现象来解释？A. 汽车制动时，轮胎与地面间产生的热量B. 放在磁场中的导体切割磁感线时线圈中产生电流C. 用手拧螺钉使得螺钉头与木板间产生的摩擦力D. 电流通过电阻时，电阻两端电压的变化2、关于电磁波的传播，以下哪一个说法是正确的？A. 电磁波不能在真空传播B. 电磁波的传播速度与介质的折射率无关C. 所有频率的电磁波在真空中的传播速度都相同D. 电磁波的传播需要介质3、在电磁波的产生过程中，以下哪个元件不是产生电磁波的核心元件？A、电源B、导线C、变压器的次级线圈D、天线4、在麦克斯韦的电磁场理论中，变化的电场会产生一个与之相互垂直的磁场，以下哪种情况下不会产生磁场？A、电场均匀变化B、电场非均匀变化C、电场沿某一方向变化D、电场不变化5、在电磁波的传播过程中，下列哪个因素不会影响其传播速度？A、介质的类型B、电磁波的频率C、传播的路径D、介质的磁导率6、下列哪个选项不是电磁波的基本特性？A、波动性B、粒子性C、能量传输D、折射性7、在现代通信技术中，以下哪种设备用于将声音信息转换为电信号，以便在电磁波中传输？（）A、移动电话B、调制解调器C、收音机D、雷达设备二、多项选择题（本大题有3小题，每小题6分，共18分）1、关于电磁感应现象，下列说法正确的是：A. 只要导体在磁场中运动就会产生感应电流B. 导体切割磁感线时，会在导体内产生电动势C. 感应电流产生的磁场总是阻碍原磁场的变化D. 当穿过闭合回路的磁通量发生变化时，回路中就会产生感应电流2、对于电磁波的传播特性，以下描述哪些是正确的？A. 电磁波需要介质才能传播B. 电磁波在真空中的传播速度最快C. 不同频率的电磁波在真空中传播速度不同D. 电磁波可以发生反射、折射等现象3、以下关于电磁场和电磁波的说法中，正确的是（）A、变化的电场一定会产生磁场B、变化的磁场一定会产生电场C、均匀变化的电场会产生稳定的磁场D、均匀变化的磁场会产生稳定的电场三、非选择题（前4题每题10分，最后一题14分，总分54分）第一题题目：简述电磁波在真空中传播的速度，并解释电磁波为什么能在真空中传播。

高中物理第十三章 电磁感应与电磁波精选测试卷（Word 版 含解析）一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）1．如图甲，一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝，式中r 是A 点到直导线的距离．在图乙中是一电流强度为I 的通电圆环，O 是圆环的圆心，圆环的半径为R ，B 是圆环轴线上的一点，OB 间的距离是r 0，请你猜测B 点处的磁感应强度是( )A ．220R I B r ∝ B ．()32220IB Rr ∝+ C ．()232220R IB R r∝+D ．()2032220r I B R r ∝+【答案】C【解析】因一电流强度为I 的通电直导线在其中垂线上A 点处的磁感应强度B ∝ Ir，设比例系数为k ，得：B=K I r ，其中 I r 的单位A/m ；220R I r 的单位为A ，当r 0为零时，O 点的磁场强度变为无穷大了，不符合实际，选项A 错误．()32220IR r + 的单位为A/m 3，单位不相符，选项B 错误，()232220R IRr +的单位为A/m ，单位相符；当r 0为零时，也符合实际，选项C 正确．()2032220r I R r + 的单位为A/m ，单位相符；但当r 0为零时，O 点的磁场强度变为零了，不符合实际，选项D 错误；故选C ．点睛：本题关键是结合量纲和特殊值进行判断，是解决物理问题的常见方法，同时要注意排除法的应用，有时能事半功倍．2．如图所示为六根与水平面平行的导线的横截面示意图，导线分布在正六边形的六个角，导线所通电流方向已在图中标出。

已知每条导线在O 点磁感应强度大小为0B ，则正六边形中心O 处磁感应强度的大小和方向（ ）A ．大小为零B ．大小02B ，方向沿x 轴负方向C ．大小04B ，方向沿x 轴正方向D ．大小04B ，方向沿y 轴正方向【答案】D【解析】【分析】【详解】根据磁场的叠加原理，将最右面电流向里的导线在O 点产生的磁场与最左面电流向外的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 1；同理，将左上方电流向外的导线在O 点产生的磁场与右下方电流向里的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 2；将右上方电流向里的导线在O 点产生的磁场与左下方电流向外的导线在O 点产生的磁场进行合成，则这两根导线的合磁感应强度为B 3。

高一物理电磁学入门练习题及答案一、选择题1. 电荷的SI单位是：A. 库仑B. 焦耳C. 豪尔D. 瓦特答案：A2. 当通过一个导体的电流为2A时，导体上的电量变化为10C，所用的时间是：A. 10sB. 5sC. 20sD. 2s答案：B3. 静电力是一种电荷之间的相互作用力，其大小与下列哪个因素无关？A. 电荷的大小B. 电荷的性质C. 电荷之间的距离D. 电荷所处的介质答案：D4. 在磁场中，负电荷受到的力的方向是：A. 磁场方向B. 垂直于磁场方向C. 垂直于磁力方向D. 与磁力方向相反答案：C5. 以下哪个物理量不是一个矢量？A. 电流强度B. 磁感应强度C. 电场强度D. 力答案：B二、填空题1. 电流的大小是单位时间内通过导体横截面的Ⓜ️。

答案：电荷2. 电路中串联的电阻之和为Ⓜ️。

答案：总电阻3. 电流的方向是由正电荷的Ⓜ️向负电荷的Ⓜ️。

答案：所带电荷，流动方向4. 当电气设备的额定输入功率为600W，工作时间为3小时时，电能的消耗量为Ⓜ️。

答案：1800J5. 静电力是由于电荷之间的Ⓜ️而产生的一种相互作用力。

答案：电荷的吸引或排斥三、判断题1. 电路中，电流从正极到负极的方向。

答案：错误2. 动生电动势的产生是由于磁场的变化引起的。

答案：错误3. 电荷越小，其所受到的静电力也越小。

答案：正确4. 磁力只能作用在带电物体上。

答案：错误5. 电阻是导体对电流的阻碍作用。

答案：正确四、计算题1. 一个电阻为10欧姆的电路中通过的电流为5A，求电阻两端的电压是多少？答案：电压 = 电流 ×电阻= 5A × 10Ω = 50V2. 一台电视机耗电功率为100W，如果它每天开机5小时，求一周的总电能消耗量。

答案：每天电能的消耗量 = 功率 ×工作时间 = 100W × 5小时 = 500Wh一周总电能消耗量 = 每天电能的消耗量 × 7天 = 500Wh × 7天 = 3500Wh3. 一个电流为2A的电路中，串联了三个电阻，分别为4Ω、6Ω和8Ω，请计算总电阻和总电流。

电磁场和电磁波基础测试一、选择题1．依据麦克斯韦电磁理论，以下说法正确的选项是[]A．变化的电场必定产生变化的磁场B．平均变化的电场必定产生平均变化的磁场C．稳固的电场必定产生稳固的磁场D．振荡的电场必定产生同频次的振荡磁场2．一平行板电容器与一自感线圈构成振荡电路，要使此振荡电路的周期变大，以下举措中正确的选项是[]A．增添电容器两极间的距离B．减少线圈的匝数C．增大电容器两极板间的正对面积D．增大电容器两极板间的距离的同时，减少线圈的匝数3．要使 LC 振荡电路的周期增大一倍，可采纳的方法是[] A．自感系数 L 和电容 C都增大一倍B．自感系数L和电容 C都减小一半C减小一半C．自感系数L增大一倍，而电容D．自感系数L 减小一半，而电容C增大一倍4．以下的阐述中正确的选项是[]A．在磁场四周必定能产生电场B．在变化的磁场四周必定能产生电场C．周期性变化的电场或磁场都能够产生电磁波D．振荡的电场或磁场都能够产生电磁波5．以下相关在真空中流传的电磁波的说法正确的选项是[]A．频次越大，流传的速度越大B．频次不一样，流传的速度同样C．频次越大，其波长越大D．频次不一样 ,流传速度也不一样6． LC 回路发生电磁振荡时[]A．放电结束时，电路中电流为0，电容器所带电量最大B．放电结束时，电路中电流最大，电容器所带电量为0C．充电结束时，电路中电流为0，电容器所带电量最大D．充电结束时，电路中电流最大，电容器所带电量为07．LC 回路发生电磁振荡时[]A．电容器两板间电压减小时，电路中电流减小B．电容器两板间电压减小时，电路中电流增大C．电容器两板间电压为0 时，电路中电流最大D．电容器两板间电压为最大时，电路中电流为08.如图 19-1所示，是 LC振荡电路中产生的振荡电流 i 随时间 t的变化图象，在 t3时辰以下说法正确的选项是[]A．电容器中的带电量最大B．电容器中的带电量最小C．电容器中的电场能达到最大D．线圈中的磁场能达到最小图19-1二、填空题9．在图 19-2 所示的电路中，可变电容器的最大电容是270 pF，最小电容为 30 pF，若 L 保持不变，则可变电容器的动片完整旋出与L C完整旋入时，电路可产生的振荡电流的频次之比为_____．图 19-2 10．频次为 600 kHz 到 1.5 MHz 的电磁波其波长由m 到m．11．某收音机调谐电路的可变电容器动片完整旋入时，电容是 390 PF，这时能接收到 520kHz的无线电电波，动片完整旋出时，电容变成 39 PF，这时能收到的无线电电波的频次是 ______× 106 Hz，此收音机能收到的无线电电波中，最短的波长为 ______m．（取三位有效数字）参照答案一、选择题1．D 2．C 3．A 4．BCD5．B 6．BC 7．BCD 8．B二、填空题9．3：1 10．500，20011． 1.64 ， 182。

高一物理电磁学基础专项练习题及答案一、选择题1. 下列属于静电现象的是：A) 驾驶汽车行驶于柏油路面产生的摩擦电B) 用玻璃棒摩擦橡胶棒后能吸附小纸片C) 电流通过金属导线产生的发光现象D) 磁铁吸附铁钉的现象答案：B2. 下列说法正确的是：A) 电荷是宇宙间最小的物质单位B) 地球表面有电场存在C) 直流电流的电流方向是一直不变的D) 电流的方向总是由正极向负极答案：B3. 关于电流强度的描述，下列错误的是：A) 电流强度的单位是安培(A)B) 电流强度与导线截面积成正比C) 电流强度可以用示数为5A的安培表测量D) 电流强度与电阻成反比答案：D4. 在电路中，如果两个电阻相互连接，可以得到下列哪种电阻：A) 并联电阻B) 串联电阻C) 交流电阻D) 相等电阻答案：B5. 下列哪种元件是阻止电流通过的：A) 导线B) 电池C) 变压器D) 开关答案：D二、填空题1. 在电路中，当电源电压为12V，电阻为4Ω时，电流强度为______A。

答案：3A2. 一个电感器带有450回路的线圈，每回路电流变化率为200A/s，则该电感器的自感系数为______H。

答案：900H3. 一根电阻为50Ω的导线通过电流为0.2A的电流，则导线两端的电压为______V。

答案：10V4. 如果两个电阻值分别为30Ω和20Ω的电阻串联，总电阻为______Ω。

答案：50Ω5. 电阻为5Ω的电路接入8A的电流，则电压为______V。

答案：40V三、解答题1. 一根长为2m的导线，通过电流为5A的电流。

求导线两端的电压。

答案：根据欧姆定律，电压等于电流乘以电阻。

导线的电阻由导线的材质决定，与电流无关。

所以导线两端的电压为5A × 2Ω = 10V。

2. 在一个并联电路中，三个电阻分别为10Ω、20Ω和30Ω。

求总电阻。

答案：并联电路中，总电阻的倒数等于各电阻的倒数之和的倒数。

所以总电阻为(1/10Ω + 1/20Ω + 1/30Ω)^-1 = 5Ω。

人教版高中物理第十三章电磁感应与电磁波精选试卷综合测试（Word版含答案）一、第十三章电磁感应与电磁波初步选择题易错题培优（难）1．如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）A．线圈平面沿着与磁感线垂直的方向运动B．线圈平面沿着与磁感线平行的方向运动C．线圈绕着与磁场平行的直径ab旋转D．线圈绕着与磁场垂直的直径cd旋转【答案】D【解析】【分析】【详解】A．线圈平面沿着与磁感线垂直的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故A错误．B．线圈平面沿着与磁感线平行的方向运动时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故B错误．C．线圈绕着与磁场平行的直径ab旋转时，磁通量始终为零，保持不变，线圈中没有感应电流产生；故C错误．D．线圈绕着与磁场垂直的直径cd旋转时，磁通量从无到有发生变化，线圈中有感应电流产生；故D正确．故选D．【点睛】感应电流产生的条件有两个：一是线圈要闭合；二是磁通量发生变化.2．如图为两组同心闭合线圈的俯视图，若内线圈通有图示的I1方向的电流，则当I1增大时外线圈中的感应电流I2的方向及I2受到的安培力F的方向分别是( )A．I2顺时针方向，F沿半径指向圆心B．I2顺时针方向，F沿半径背离圆心向外C．I2逆时针方向，F沿半径指向圆心D．I2逆时针方向，F沿半径背离圆心向外【答案】D【解析】【详解】如图内线圈的电流方向为顺时针方向，由安培定则分析得知，外线圈中磁通量方向向里，当I1增大时，穿过外线圈的磁通量增大，根据楞次定律判断外线圈中的感应电流I2的方向为逆时针，外线圈所在处磁场方向向外。

根据左手定则分析得到：I2受到的安培力F方向是沿半径背离圆心向外．所以D正确，ABC错误。

3．如图所示，三根完全相同的通电直导线a、b、c平行固定，三根导线截面的连线构成一等边三角形，O点为三角形的中心，整个空间有磁感应强度大小为B、方向平行于等边三角形所在平面且垂直bc边指向a的匀强磁场。

第1节磁场及其描述课后篇素养形成合格考达标练1.如图所示,某磁场的一条磁感线。

其上有A、B两点,则()A.A点的磁场一定强B.B点的磁场一定强C.因为磁感线是直线,A、B两点的磁场一样强D.条件不足,无法判断2.下列关于磁感应强度的方向的说法中,正确的是(),磁场方向也是该点的小磁针N极在该处的受力方向。

但磁场中通电导线的受力方向不是磁感应强度的方向。

3.先后在磁场中A、B两点引入长度相等的短直导线,导线与磁场方向垂直。

如图所示,图中a、b两图线分别表示在磁场中A、B两点导线所受的力F与通过导线的电流I的关系。

下列说法中正确的是()A.A、B两点磁感应强度相等B.A点的磁感应强度大于B点的磁感应强度C.A点的磁感应强度小于B点的磁感应强度F=IlB=Bl·I,对于题图给出的F-I图线,直线的斜率k=Bl,由图可知k a>k b,又因A、B两处导线的长度l相同,故A点的磁感应强度大于B点的磁感应强度,B项正确。

4.两长直通电导线互相平行,电流方向相同,其截面处于一个等边三角形的A、B处,如图所示,两通电导线在C处的磁感应强度均为B,则C处总磁感应强度的大小为()B B.B D.√3B(右手螺旋定则)可以判断A导线在C处的磁感应强度大小为B,方向在纸面内垂直于连线AC;B导线在C处的磁感应强度大小为B,方向在纸面内垂直于连线BC。

如图所示,由平行四边形定则得到C处的总磁感应强度的大小B'=2×B cos30°=√3B。

等级考提升练5.(2021浙江宁波检测)如图所示,环形导线周围有三只小磁针a、b、c,闭合开关S后,三只小磁针N极的偏转方向是()C.a向里,b、c向外D.a、c向外,b向里,环形电流中存在顺时针方向的电流,根据安培定则可判知:环内磁场方向垂直于纸面向里,环外磁场方向垂直于纸面向外。

磁场的方向就是小磁针静止时N极的指向,所以小磁针b向里偏转,小磁针a、c向外偏转。
