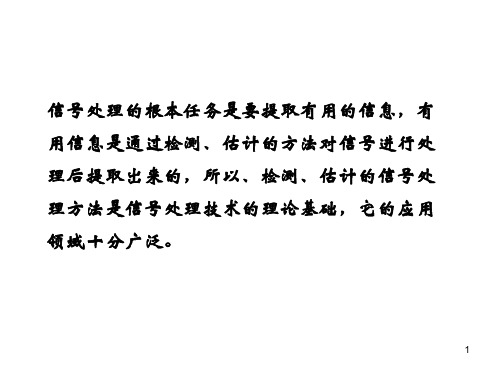

医学信号处理参数估计(精)

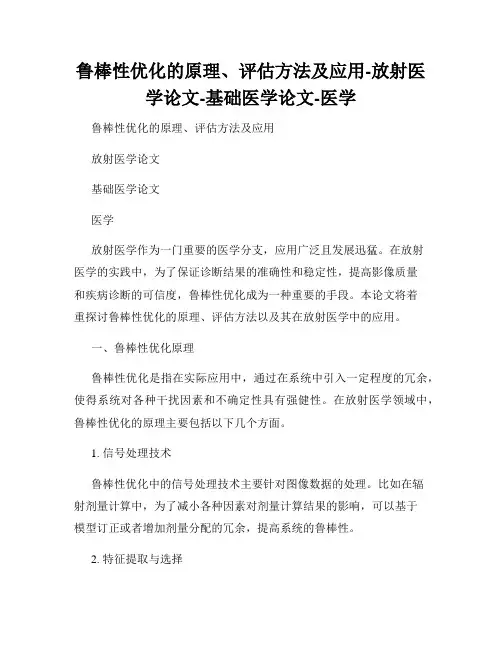

鲁棒性优化的原理、评估方法及应用-放射医学论文-基础医学论文-医学鲁棒性优化的原理、评估方法及应用放射医学论文基础医学论文医学放射医学作为一门重要的医学分支，应用广泛且发展迅猛。

在放射医学的实践中，为了保证诊断结果的准确性和稳定性，提高影像质量和疾病诊断的可信度，鲁棒性优化成为一种重要的手段。

本论文将着重探讨鲁棒性优化的原理、评估方法以及其在放射医学中的应用。

一、鲁棒性优化原理鲁棒性优化是指在实际应用中，通过在系统中引入一定程度的冗余，使得系统对各种干扰因素和不确定性具有强健性。

在放射医学领域中，鲁棒性优化的原理主要包括以下几个方面。

1. 信号处理技术鲁棒性优化中的信号处理技术主要针对图像数据的处理。

比如在辐射剂量计算中，为了减小各种因素对剂量计算结果的影响，可以基于模型订正或者增加剂量分配的冗余，提高系统的鲁棒性。

2. 特征提取与选择特征提取与选择是鲁棒性优化的关键环节。

通过合理选择影像中的关键特征，可以减少噪声和其他干扰因素对诊断结果的影响。

比如在肿瘤检测中，可以通过计算形状特征、纹理特征等来提高肿瘤检测的准确性和鲁棒性。

3. 算法优化算法优化是鲁棒性优化的重要手段。

通过改进或设计新的算法，可以提高系统对各种噪声和变化的适应能力。

例如，对于放射源和探测器位置的微小变化，可以采用基于机器学习的方法来优化图像重建算法，从而提高图像质量和诊断准确性。

二、鲁棒性优化的评估方法为了评估鲁棒性优化的效果，我们需要选择合适的评估方法和指标。

以下是几种常用的评估方法。

1. 灵敏度分析灵敏度分析是评估系统对输入参数变化的鲁棒性的一种方法。

通过改变系统参数或输入数据的扰动幅度，观察输出结果的变化情况，可以评估系统在不同干扰因素下的鲁棒性。

2. 参数估计参数估计是通过对输入参数进行统计分析，估计系统对参数变化的鲁棒性。

通过观察参数估计结果的方差、置信区间等指标，可以评估系统在不同干扰条件下对参数的稳定性和可信度。

信号检测与估计知识点一、知识概述《信号检测与估计知识点》①基本定义：信号检测与估计呢，简单说就是从一堆有干扰的数据里找到真正的信号，还得把这个信号的一些特征估摸出来。

就好比在很嘈杂的菜市场找朋友的声音（信号），还得判断朋友声音的大小之类的特征（估计）。

②重要程度：在通信、雷达、图像处理这些学科里超级重要。

就拿雷达来说，如果不能准确检测和估计信号，那根本就不知道飞机在哪呢，整个防空系统都得乱套。

③前置知识：得先知道概率论、随机过程这些基础知识。

不然，信号检测与估计里那些关于概率、随机变量啥的根本理解不了。

④应用价值：在通信领域，可以提升信号传输准确性；在医学上，检测病人的生理信号，像心电图啥的，估计其参数有助于诊断病情；在工业自动化里，对检测到的信号进行估计，能更好控制生产流程。

二、知识体系①知识图谱：信号检测与估计在信号处理这个大的学科里面是很核心的部分，就像心脏在人体里的位置一样重要。

②关联知识：和信号处理里的滤波、调制解调关系密切。

比如说滤波后的信号可能才更有利于检测和估计，而检测估计的结果可以反馈给调制解调改变参数。

③重难点分析：- 掌握难度：这个知识点有点难，难点在于要同时考虑到噪声和信号的混合情况，还得建立合适的模型。

按我的经验，很多时候分不清哪些是噪声干扰带来的变化，哪些是信号本身的特征。

- 关键点：把握好概率统计的方法，准确地建立信号模型是关键。

④考点分析：- 在考试中很重要，如果是在电子通信等相关专业的考试里，经常考。

- 考查方式可能是给一些含噪声的信号数据，让你进行检测和估计参数，也可能是叫你设计一个简单的信号检测方案。

三、详细讲解【理论概念类】①概念辨析：- 信号检测就是判断信号是否存在。

咱们看谍战片里的电台接收情报，接收员得判断接收到的微弱声音（可能包含信号和噪声）里是不是有真正要接收的情报信号，这就是信号检测。

- 信号估计是对信号的各种参数，像幅度、相位等进行估计。

好比知道有信号了，还得估摸这个信号是多强、频率是多少之类的。

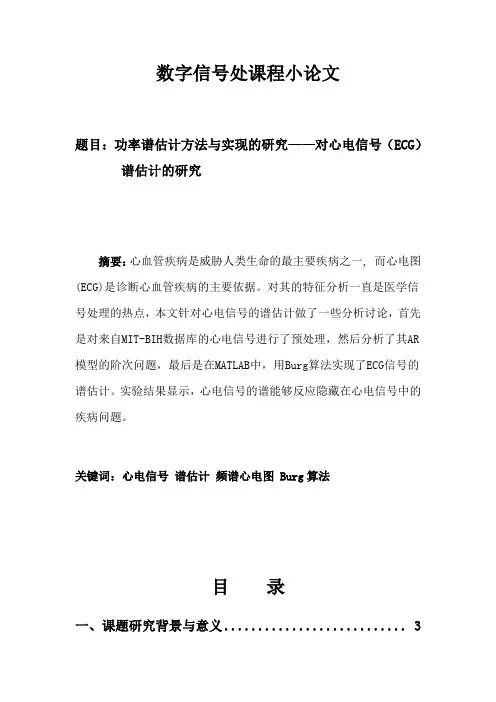

数字信号处课程小论文题目：功率谱估计方法与实现的研究——对心电信号（ECG）谱估计的研究摘要：心血管疾病是威胁人类生命的最主要疾病之一, 而心电图(ECG)是诊断心血管疾病的主要依据。

对其的特征分析一直是医学信号处理的热点，本文针对心电信号的谱估计做了一些分析讨论，首先是对来自MIT-BIH数据库的心电信号进行了预处理，然后分析了其AR 模型的阶次问题，最后是在MATLAB中，用Burg算法实现了ECG信号的谱估计。

实验结果显示，心电信号的谱能够反应隐藏在心电信号中的疾病问题。

关键词：心电信号谱估计频谱心电图 Burg算法目录一、课题研究背景与意义 (3)1 心电图（ECG）及其谱估计简介 (3)2 功率谱估计简介 (4)3 功率谱估计国内外的研究历史和现状 (5)3.1 基于二阶统计量的功率谱估计的方法 (5)3.1.1 经典功率谱估计方法的原理和算法 (6)3.1.2 现代功率谱估计方法的原理和算法 (7)3.2 基于高阶统计量(HOS)的谱估计方法 (9)3.2.1 非参数估计法 (10)3.2.2 参数模型估计法 (10)3.3 基于分数低阶统计量(FLOS)的谱估计方法 (11)4 总结 (12)5 参考文献 (12)二、心电图谱估计问题的基本方法和技术 (14)1 心电图谱估计研究的现状与意义 (14)2 MIT-BIH 心电图数据库 (15)3 AR模型功率谱估计的有关方法 (15)3.1自相关法 (17)3.2 Burg算法 (18)3.3 改进的协方差方法 (19)3.4 总结概述 (21)4 本文主要的研究内容 (21)三、MATLAB实验与讨论 (22)1 MIT/BIH 心电图数据的读取 (22)2 心电信号的简单预处理 (23)3 AR模型阶次的选取 (24)4 Burg算法的实现 (30)5 心电图谱估计的实现 (32)6 实验结果与分析 (34)四、结束语 (36)参考文献： (36)附件： (38)一、课题研究背景与意义1 心电图（ECG）及其谱估计简介心脏是人体循环系统中的重要器官。

% 扩展卡尔曼滤波器估计单相电压幅值、相位、频率参数（含直流）function test2_EKFclose all;clc;tic; %计时%模型：y=A0+A1*cos(omega*t+phy1)%离散化：y(k)=A0(k)+A1(k)*cos(omega(k)*k*Ts+phy1(k))%状态变量：x1(k)=A0(k),x2(k)=omega(k),x3(k)=A1(k)*cos(omega(k)*k*Ts+phy1(k) ),x4(k)=A1(k)*sin(omega(k)*k*Ts+phy1(k))%下一时刻状态变量为(假设状态不突变)：A0(k+1)=A0(k),A1(k+1)=A1(k),omega(k+1)=omega(k),phy1(k+1)=phy1 (k);%则对应状态为：x1(k+1)=x1(k),x2(k+1)=x2(k),x3(k+1)=x3(k)*cos(x2(k)*Ts)-x4(k)*sin(x(2)*Ts),x4(k+1)=x3(k)*sin(x2(k)*Ts)+x4(k)*cos(x(2)*Ts);%状态空间描述：X(k+1)=f(X(k))+W(k);y(k)=H*X(k)+v(k)%f(X(k))=[x1(k);x2(k);x3(k)*cos(x2(k)*Ts)-x4(k)*sin(x(2)*Ts);x3(k)*sin(x2(k)*Ts)+x4(k)*cos(x(2)*Ts)]%偏导(只求了三个)：f`(X(k))=[1,0,0;0,1,0;0,-x3(k)*Ts*sin(x2(k)*Ts)-x4(k)*Ts*cos(x2(k)*Ts),cos(x2(k)*Ts);0,x3(k)*Ts*cos(x2(k)*Ts)-x4(k)*Ts*sin(x2(k)*Ts),sin(x2(k)*Ts)]N=1000;t=linspace(0,1,N);y=2+0.5*cos(2*pi*100*t+pi/3);y1=y+0.05*randn(size(y));% p1=1*exp(-4*log(2)*(t-0.5).^2/0.005^2);% y1=y1+p1;% y1=y;Ts=diff(t(1:2));% plot(t,y)% 状态空间描述：X(k+1)=f(X(k))+W(k);y(k)=H*X(k)+v(k);X=zeros(4,N);% X1=X;X(:,1)=[0,199*pi,0,0];Q=1e-7*eye(4);R=1;P=1e4*eye(4);H=[1,0,1,0];for j=2:NX1=[X(1,j-1);X(2,j-1);X(3,j-1)*cos(X(2,j-1)*Ts)-X(4,j-1)*sin(X(2,j-1)*Ts);X(3,j-1)*sin(X(2,j-1)*Ts)+X(4,j-1)*cos(X(2,j-1)*Ts)];F=[1,0,0,00,1,0,00,-X(3,j-1)*Ts*sin(X(2,j-1)*Ts)-X(4,j-1)*Ts*cos(X(2,j-1)*Ts),cos(X(2,j-1)*Ts),-sin(X(2,j-1)*Ts)0,X(3,j-1)*Ts*cos(X(2,j-1)*Ts)-X(4,j-1)*Ts*sin(X(2,j-1)*Ts),sin(X(2,j-1)*Ts),cos(X(2,j-1)*Ts)];P1=F*P*F'+Q;K=P1*H'/(H*P1*H'+R);X(:,j)=X1+K*(y1(j)-H*X1);P=(eye(4)-K*H)*P1;endy2=H*X;toc; %结束计时subplot(2,3,1)plot(t,y1)hold onplot(t,y2,'-',t,y,'--')hold offsubplot(2,3,2)plot(t,X(1,:)) %直流偏移subplot(2,3,3)plot(t,X(2,:)/2/pi) %频率% ylim([5,15])subplot(2,3,4)% plot(t,y1-mean(y1)-y2)plot(t,sqrt(X(3,:).^2+X(4,:).^2)) %幅值subplot(2,3,5)plot(t,atan(X(4,:)./X(3,:))) %相位subplot(2,3,6)plot(t,y1-y2) %误差。

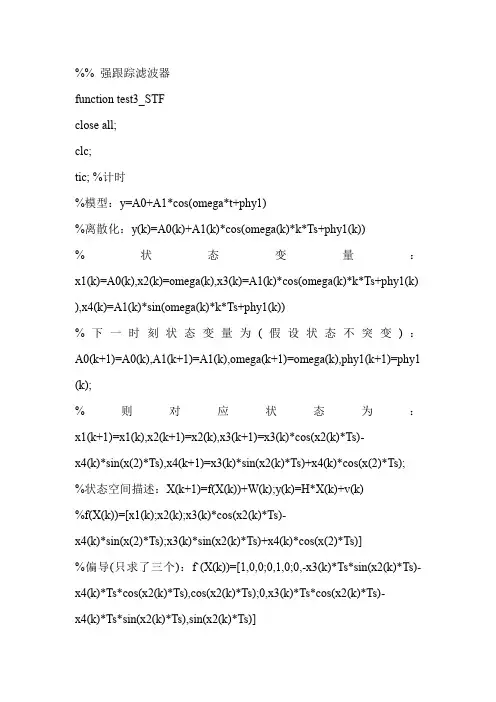

%% 强跟踪滤波器function test3_STFclose all;clc;tic; %计时%模型：y=A0+A1*cos(omega*t+phy1)%离散化：y(k)=A0(k)+A1(k)*cos(omega(k)*k*Ts+phy1(k))%状态变量：x1(k)=A0(k),x2(k)=omega(k),x3(k)=A1(k)*cos(omega(k)*k*Ts+phy1(k) ),x4(k)=A1(k)*sin(omega(k)*k*Ts+phy1(k))%下一时刻状态变量为(假设状态不突变)：A0(k+1)=A0(k),A1(k+1)=A1(k),omega(k+1)=omega(k),phy1(k+1)=phy1 (k);%则对应状态为：x1(k+1)=x1(k),x2(k+1)=x2(k),x3(k+1)=x3(k)*cos(x2(k)*Ts)-x4(k)*sin(x(2)*Ts),x4(k+1)=x3(k)*sin(x2(k)*Ts)+x4(k)*cos(x(2)*Ts);%状态空间描述：X(k+1)=f(X(k))+W(k);y(k)=H*X(k)+v(k)%f(X(k))=[x1(k);x2(k);x3(k)*cos(x2(k)*Ts)-x4(k)*sin(x(2)*Ts);x3(k)*sin(x2(k)*Ts)+x4(k)*cos(x(2)*Ts)]%偏导(只求了三个)：f`(X(k))=[1,0,0;0,1,0;0,-x3(k)*Ts*sin(x2(k)*Ts)-x4(k)*Ts*cos(x2(k)*Ts),cos(x2(k)*Ts);0,x3(k)*Ts*cos(x2(k)*Ts)-x4(k)*Ts*sin(x2(k)*Ts),sin(x2(k)*Ts)]t=(0:3000)/6400;%y=2+0.5*cos(2*pi*10*t+pi/3).*(t<=0.5)+0.5*cos(2*pi*10.5*t+pi/4).*(t> 0.5);y=2+0.5*cos(2*pi*100*t+pi/3);% y=cos(2*pi*50*t).*((t<0.18)|(t>0.22))+0.5*cos(2*pi*50*t-pi/6).*((t>=0.18)&(t<=0.22));% y=0.5*cos(2*pi*50*t)+exp(-4*log(2)*(t-t(ceil(length(t)/4))).^2/0.005^2).*sin(2*pi*500*t)+exp(-4*log(2)*(t-t(ceil(length(t)/4*3))).^2/0.005^2).*sin(2*pi*500*t);% y=0.001*cos(2*pi*50*t)+exp(-4*log(2)*(t-t(ceil(length(t)/4))).^2/0.005^2)+exp(-4*log(2)*(t-t(ceil(length(t)/4*3))).^2/0.005^2);N1=ceil(length(t)/4);N2=ceil(length(t)/4*3);N2-N1% p1=1*exp(-4*log(2)*(t-0.5).^2/0.005^2);y1=y+0.05*randn(size(y));% y1=y;% y1=y1+p1;Ts=diff(t(1:2));% 状态空间描述：X(k+1)=f(X(k))+W(k);y(k)=H*X(k)+v(k);X=zeros(4,N); %状态变量赋予内存% X1=X;X(:,1)=[0,98*2*pi,0,0]; %初始化状态变量Q=1e-8*eye(4);R=0.01;P=1e5*eye(4);lambda=zeros(size(y)); %次优渐消因子beta=2; %弱化因子rho=0.95; %遗忘因子H=[1,0,1,0]; %输出向量lambda(1)=y1(1)-H*X(:,1);V=lambda*lambda'; %残差序列协方差阵for j=2:NX1=[X(1,j-1);X(2,j-1);X(3,j-1)*cos(X(2,j-1)*Ts)-X(4,j-1)*sin(X(2,j-1)*Ts);X(3,j-1)*sin(X(2,j-1)*Ts)+X(4,j-1)*cos(X(2,j-1)*Ts)];F=[1,0,0,00,1,0,00,-X(3,j-1)*Ts*sin(X(2,j-1)*Ts)-X(4,j-1)*Ts*cos(X(2,j-1)*Ts),cos(X(2,j-1)*Ts),-sin(X(2,j-1)*Ts)0,X(3,j-1)*Ts*cos(X(2,j-1)*Ts)-X(4,j-1)*Ts*sin(X(2,j-1)*Ts),sin(X(2,j-1)*Ts),cos(X(2,j-1)*Ts)];epsilon=y1(j)-(H*X1+R);V=(rho*V+epsilon*epsilon')/(1+rho);N=V-H*Q*H'-beta*R;M=H*F*P*F'*H';lambda0=trace(N)/trace(M);if lambda0>=1lambda(j)=lambda0;elselambda(j)=1;endP1=lambda(j)*F*P*F'+Q;K=P1*H'/(H*P1*H'+R);X(:,j)=X1+K*(y1(j)-H*X1);P=(eye(4)-K*H)*P1;endy2=H*X;toc; %结束计时subplot(2,3,1)plot(t,y1)hold onplot(t,y2,'r-',t,y,'--')hold offsubplot(2,3,2)plot(t,X(1,:)) %直流偏移subplot(2,3,3)plot(t,X(2,:)/2/pi) %频率% ylim([5,15])subplot(2,3,4)% plot(t,y1-mean(y1)-y2)plot(t,sqrt(X(3,:).^2+X(4,:).^2)) %幅值subplot(2,3,5)% plot(t,atan(X(4,:)./X(3,:))) %相位plot(lambda)subplot(2,3,6)plot(t,y2-0.3*cos(2*pi*50*t)) %残差hold onplot(t,exp(-4*log(2)*(t-t(ceil(length(t)/4))).^2/0.005^2).*sin(2*pi*500*t)+exp(-4*log(2)*(t-t(ceil(length(t)/4*3))).^2/0.005^2).*sin(2*pi*500*t))hold off。

4_信号检测与参数估计信号检测与参数估计是数字信号处理领域的一个重要概念，主要用于从一组接收到的信号中检测出所需的信号，并估计信号的相关参数。

在通信系统、雷达系统、生物医学信号处理等领域都有广泛的应用。

信号检测涉及到检测信号是否存在、信号的起止时间、信号在时间和频率域的波形特征等问题。

检测信号的方式主要有匹配滤波、功率谱估计和相关性分析等方法。

参数估计则是通过对信号的观测结果进行分析，估计信号的相关参数，如信噪比、频率、相位等。

在数字通信系统中，信号检测与参数估计是非常重要的，它们直接影响到通信系统的性能。

例如，在数字调制解调器中，接收端需要根据接收到的信号恢复出发送端发送的信号，这就需要进行信号检测与参数估计。

另外，在雷达系统中，对于远距离目标的检测也需要信号检测与参数估计。

信号检测与参数估计的核心问题是如何从一堆噪声干扰中准确地检测出目标信号，并且正确地估计出目标信号的参数。

这是一个典型的统计推断问题。

在实际应用中，通常采用最大似然估计、最小二乘估计等方法来解决这个问题。

最大似然估计是参数估计的一种常用方法，它假设观测到的数据服从其中一种已知的概率分布，然后通过最大化似然函数来估计参数。

最大似然估计常用于信号检测与参数估计中对信号的频率、幅度等参数进行估计。

最小二乘估计则是另一种常用的参数估计方法，它是一种在回归分析中常用的方法，通过最小化残差平方和来估计参数。

最小二乘估计在信号处理中也有广泛的应用，例如用于估计信号的频率、相位等参数。

除了最大似然估计和最小二乘估计，还有许多其他参数估计方法，如贝叶斯估计、卡尔曼滤波等方法，这些方法在不同场合下有着各自的优缺点。

总的来说，信号检测与参数估计是数字信号处理中非常重要的一部分，它们直接影响到通信系统、雷达系统等系统的性能。

在实际应用中，需要根据具体的系统要求和环境条件选择合适的方法来进行信号检测与参数估计，以获得最佳的性能。

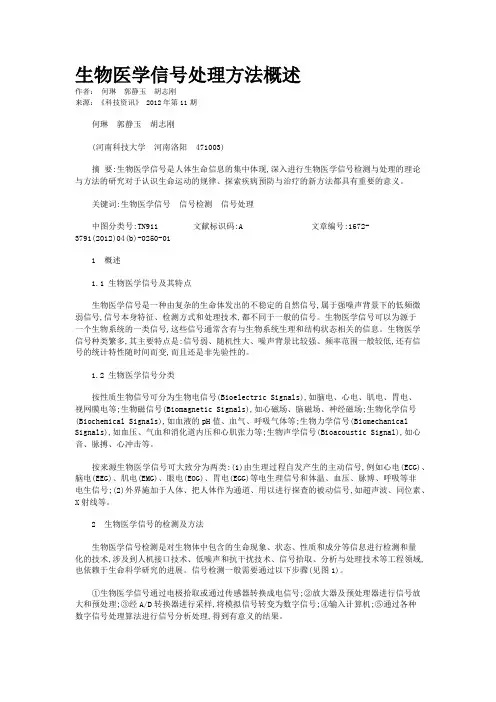

生物医学信号处理方法概述作者：何琳郭静玉胡志刚来源：《科技资讯》 2012年第11期何琳郭静玉胡志刚(河南科技大学河南洛阳 471003)摘要:生物医学信号是人体生命信息的集中体现,深入进行生物医学信号检测与处理的理论与方法的研究对于认识生命运动的规律、探索疾病预防与治疗的新方法都具有重要的意义。

关键词:生物医学信号信号检测信号处理中图分类号:TN911 文献标识码:A 文章编号:1672-3791(2012)04(b)-0250-011 概述1.1 生物医学信号及其特点生物医学信号是一种由复杂的生命体发出的不稳定的自然信号,属于强噪声背景下的低频微弱信号,信号本身特征、检测方式和处理技术,都不同于一般的信号。

生物医学信号可以为源于一个生物系统的一类信号,这些信号通常含有与生物系统生理和结构状态相关的信息。

生物医学信号种类繁多,其主要特点是:信号弱、随机性大、噪声背景比较强、频率范围一般较低,还有信号的统计特性随时间而变,而且还是非先验性的。

1.2 生物医学信号分类按性质生物信号可分为生物电信号(Bioelectric Signals),如脑电、心电、肌电、胃电、视网膜电等;生物磁信号(Biomagnetic Signals),如心磁场、脑磁场、神经磁场;生物化学信号(Biochemical Signals),如血液的pH值、血气、呼吸气体等;生物力学信号(Biomechanical Signals),如血压、气血和消化道内压和心肌张力等;生物声学信号(Bioacoustic Signal),如心音、脉搏、心冲击等。

按来源生物医学信号可大致分为两类:(1)由生理过程自发产生的主动信号,例如心电(ECG)、脑电(EEG)、肌电(EMG)、眼电(EOG)、胃电(EGG)等电生理信号和体温、血压、脉博、呼吸等非电生信号;(2)外界施加于人体、把人体作为通道、用以进行探查的被动信号,如超声波、同位素、X射线等。

信号处理常用算法信号处理是数字信号处理（DSP）中的重要分支。

信号处理算法可以被定义为应用于一个信号以达到最大化信息提取或最小化噪声的数学方法。

由于信号处理涉及一个广泛的领域，涵盖了大量应用，包括通信系统、图像处理、生物医学、雷达与探测、音频处理等等，因此，信号处理算法的广泛应用是一项富有挑战性和有利可图的任务。

以下是一些常用的信号处理算法：1. FFT算法：快速傅里叶变换（FFT）是一种广泛使用的算法，用于将时域信号转换为频域信号。

FFT通过一系列的离散傅里叶变换（DFT）计算完全相同，但是通过执行高效算法来降低计算复杂度。

FFT算法的关键是将DFT矩阵分解为多个小矩阵，以实现分而治之的处理。

2. 卡尔曼滤波算法：卡尔曼滤波算法可以用于优化、估计、和控制系统中的状态。

卡尔曼滤波器已经在广泛的应用中被证明是非常成功的，包括汽车动态控制、飞行器导航、声纳跟踪等情况。

3.自适应滤波算法：自适应滤波器根据传感器测量数据的实时变化来调整过滤器的参数。

基于当前信息，它通过将输入信号在滤波器的不同分量上调整参数，从而动态地改变滤波器。

自适应滤波器广泛应用于模拟和数字信号处理领域，因为它对随机噪声和参数变化具有强鲁棒性。

4.小波变换：小波变换（WT）也是将时域信号转换为频域信号的一种方法。

与傅里叶变换不同，WT可以通过时频分析来识别信号的瞬时频率。

此外，小波变换还具有数据压缩和去噪的功能，因此经常被广泛应用于数据压缩和去噪。

5.神经网络：神经网络在信号处理和模式识别领域具有重要的应用，其基本思想是通过神经元之间的连接和学习来实现智能信息处理。

由于神经网络可以对输入数据进行自动特征提取，因此在信号处理和模式识别方面具有广泛的应用，如图像识别、声音识别等。

6.分数次阶微分：分数次阶微分是一种非整数次微分，能够更好地捕捉高维数据中的微小波动。

在处理局部区域数据时，分数次阶微分能够捕捉到由单一分析处理无法获得的微小波动，因此在很多领域中被广泛应用。

信号检测与估计知识点总结（2）第三章估计理论1. 估计的分类矩估计：直接对观测样本的统计特征作出估计。

参数估计：对观测样本中的信号的未知参数作出估计。

待定参数可以是未知的确定量，也可以是随机量。

点估计：对待定参量只给出单个估计值。

区间估计：给出待定参数的可能取值范围及置信度。

(置信度、置信区间) 波形估计：根据观测样本对被噪声污染的信号波形进行估计。

预测、滤波、平滑三种基本方式。

已知分布的估计分布未知或不需要分布的估计。

估计方法取决于采用的估计准则。

2. 估计器的性能评价无偏性：估计的统计均值等于真值。

渐进无偏性：随着样本量的增大估计值收敛于真值。

有效性：最小方差与实际估计方差的比值。

有效估计：最小方差无偏估计。

达到方差下限。

渐进有效估计：样本量趋近于无穷大时方差趋近于最小方差的无偏估计。

? 一致性：随着样本量的增大依概率收敛于真值。

Cramer-Rao 界：其中为Fisher 信息量。

3. 最小均方误差准则模型：假定：是观测样本，它包含了有用信号及干扰信号，其中是待估计的信号随机参数。

根据观测样本对待测参数作出估计。

最小均方误差准则：估计的误差平方在统计平均的意义上是最小的。

即使达到最小值。

此时从而得到的最小均方误差估计为：即最小均方误差准则应是观测样本Y 一定前提下的条件均值。

需借助于条)()(1αα-≥F V =????????-=2212122);,(ln );,(ln )(αααααm m y y y p E y y y p E F )(),()(t n t s t y +=θ)(t n T N ),,,(21θθθθ=),(θts {}{})?()?()?,(2θθθθθθ--=T E e E {}0)?,(?2==MSE e E d d θθθθθθθθθd Y f Y MSE )|()(??=件概率密度求解，是无偏估计。

4. 线性最小均方误差准则线性最小均方误差准则：限定参数估计结果与观测样本间满足线性关系。

生物医学信号处理与分析实验报告实验目的：本实验的主要目的是研究生物医学信号的处理与分析方法，探索在实际应用中的相关问题。

通过对信号处理和分析技术的学习和应用，加深对生物医学信号的理解和认识，并应用所学知识解决实际问题。

实验材料与方法：1. 生物医学信号采集设备：使用生物医学信号采集设备采集心电图（ECG）信号。

2. 信号预处理：通过去噪、滤波和放大等预处理技术对采集到的生物医学信号进行预处理。

3. 特征提取与分析：对经过预处理后的生物医学信号进行特征提取，包括时域特征和频域特征等。

4. 信号分类与识别：利用机器学习算法对提取到的特征进行分类和识别，以实现对生物医学信号的自动分析和判断。

实验结果：通过对多组心电图信号的处理与分析，得到了如下结果：1. 信号预处理：对原始心电图信号进行去噪、滤波和放大等预处理操作，使得信号更加清晰和易于分析。

2. 特征提取与分析：通过计算心电图信号的R波、QRS波群和T波等特征参数，得到了每个心电图信号的特征向量。

3. 信号分类与识别：应用支持向量机（SVM）分类器对提取到的特征向量进行分类和识别。

通过对多组心电图信号进行训练和测试，得到了较高的分类准确率。

讨论与分析：在本实验中，我们成功地应用了生物医学信号处理与分析技术对心电图信号进行了处理和分析，并取得了良好的实验结果。

通过对心电图信号的特征提取和分类识别，可以辅助医生进行心脏疾病的诊断和治疗。

然而，我们也发现了一些问题和挑战：1. 信号噪声：在实际应用中，生物医学信号常受到各种噪声的干扰，如肌电噪声、基线漂移等。

这些噪声对信号的正确分析和判断造成了较大的困难，需要进一步的研究和改进去噪算法。

2. 数据采集与标注：在实验中，我们采集了一定数量的心电图信号，并手动标注了相应的类别。

然而，由于人为因素的影响，标注结果可能存在一定的主观性和误差，需要更多的数据和专业医生的参与来提高分类的准确性。

3. 数据可视化与解释：通过对心电图信号的处理和分析，我们可以得到丰富的特征信息。

实验三 AR 模型的参数估计一、 设计目的1. 利用维纳预测方法实现对AR 模型的参数估计。

2. 实现AR 模型参数的自适应估计二、 设计原理与方法1. 利用维纳预测方法来估计AR 模型的参数实验1中如果已知s(n)，维纳滤波也就没有多少意义了。

因此，实验一纯粹是为了理解维纳滤波原理而设计的。

下面我们考虑利用维纳预测方法来估计AR 模型的参数。

假定s(n)是一个p 阶AR 模型，即1()(1)()()p s n a s n a s n p w n +-++-= (3-1)其中w(n)是均值为零，方差等于2w σ的高斯白噪声。

在已知准确自相关函数()ss n φ 的情况下，由下面Yule-Walker 方程可以得到AR 模型参数(1,,)i a i p =和2w σ2ss wR A σε= (3-2) 其中ss R 为(1)(1)p p +⨯+的自相关矩阵，其意义类似于(1-9)式，只是将N 换成1p +,()xx n φ 换成()ss n φ而已，A 为(1)1p +⨯的系数列向量，定义为11,,,Tp A a a ⎡⎤=⎣⎦ (3-3)ε为(1)1p +⨯的单位列向量，除第一个元素等于1外，其余元素均为零，即 []1,0,,0Tε= (3-4)2. 利用LMS 算法实现AR 模型参数的估计自适应信号处理方法的应用十分广泛，其中一个非常重要的方面是用来进行参数估计。

我们已经知道，如果信号为一个M 阶的AR 模型，即 1122n n n M n M n y a y a y a y w ---=----+ (3-5)通过解Yule-Walker 方程可以得到AR 模型的参数估计，同样，利用LMS 算法，我们也可以对AR 模型的参数估计进行自适应估计，其算法如下：1ˆ()Mn m n m m ya n y --=-∑ (3-6) ˆn n n e y y=- (3-7) (1)()2,1m m n n m a n a n e y m M μ-+=-≤≤ （3-8）这种算法的实现框图如图3.1所示。

信号检测与估计理论介绍信号检测与估计理论是数字通信和统计信号处理中的一个重要领域。

它研究的是如何准确地检测到信号的存在以及对信号进行估计。

该理论在许多实际应用中具有重要意义，包括雷达系统、通信系统、生物医学信号处理等。

信号检测在信号检测中，我们的目标是从观测到的信号中确定是否存在某个特定的信号。

通常情况下，我们将信号检测问题建模为一个假设检验问题，其中有两个假设：零假设H0表示没有信号存在，备择假设H1表示信号存在。

在信号检测中，我们通过设计一个检测器来根据观测到的信号样本进行决策。

常用的检测器包括最大似然检测器、贝叶斯检测器等。

这些检测器利用观测到的信号样本的统计特性，通过最大化某个准则函数（如似然比）来做出决策。

信号估计信号估计是根据观测到的信号样本，估计出信号的参数或者信号本身的过程。

信号估计有多种方法，包括参数估计和非参数估计。

在参数估计中，我们假设信号遵循某个已知的参数化模型，并通过观测到的信号样本去估计这些参数。

常用的参数估计方法有极大似然估计、最小二乘估计等。

这些方法基于最优准则来选择最优参数估计。

非参数估计不需要对信号满足某个特定的参数化模型的假设，它们通常利用样本的统计特性来进行估计。

常用的非参数估计方法有最小二乘法、核方法等。

检测与估计的性能评价在信号检测与估计中，我们需要对检测与估计的性能进行评价。

通常情况下，我们使用概率误差、均方误差等作为评价指标。

在信号检测中，我们常用的评价指标有误报概率和漏报概率。

误报概率指当信号不存在时，检测器判定信号存在的概率；漏报概率指当信号存在时，检测器未能正确判定信号存在的概率。

在信号估计中，我们常用的评价指标有均方误差和偏差方差平衡等。

均方误差指估计值和真实值之间的平均平方误差；偏差方差平衡则是指在估计和真实值之间平衡偏差和方差。

应用领域信号检测与估计理论在许多领域都有广泛的应用。

其中，雷达系统是一个重要的应用领域。

在雷达系统中，我们需要通过检测和估计来实现目标检测、目标定位等功能。

改进的chirp信号lmmse参数估计算法改进的Chirp信号LMMSE参数估计算法一、前言Chirp信号是一种频率随时间变化的信号，广泛应用于雷达、通信、地震勘探、医学超声等领域。

本文主要介绍一种改进的Chirp信号LMMSE参数估计算法。

该算法能够有效地提高Chirp信号的参数估计精度和准确性，为实际应用中的高精度Chirp信号处理提供了一种新的解决方案。

二、Chirp信号的基本原理Chirp信号是指信号频率随时间变化的信号，在时域上呈现出线性或非线性的调频（或变频）特性。

Chirp信号的数学表达式一般为：$$s(t)=e^{j[\theta_0+\theta_1t+\frac{1}{2}\thet a_2t^2]}$$其中，$\theta_0$表示初始相位，$\theta_1$表示初始频率，$\theta_2$表示带宽（或调频速率）。

从时间域角度看，Chirp信号呈现出从低频到高频或从高频到低频的变化趋势。

从频域角度看，Chirp信号呈现出一定带宽的频谱特性。

Chirp信号的参数估计是Chirp信号处理的关键环节，包括初始相位、初始频率和带宽等参数的估计。

三、LMMSE参数估计算法基本原理线性最小均方误差（LMMSE）参数估计算法是一种基于最小均方误差准则的最优参数估计方法。

在估计过程中，通过最小化估计值和真实值之间的均方误差来得出最优的参数估计结果。

LMMSE参数估计算法的推导基于贝叶斯定理，可以利用已知的事实和经验推断未知的参数值，具有较强的通用性和稳定性，在信号处理、统计学、机器学习等领域被广泛应用。

四、改进的Chirp信号LMMSE参数估计算法针对传统的Chirp信号LMMSE参数估计算法在低信噪比下精度不高的问题，本文提出一种改进的算法。

改进的算法基于传统的LMMSE参数估计框架，增加了先进的信噪比增强技术，可有效提高信噪比，并通过序列最小二乘（SLS）算法对信号序列进行分析处理。
