医学信号处理作业

生物医学信号检测与处理技术研究生物医学信号是指由人体内部的生理机能或病理状态所产生的各类电生理、光生理、声生理、化学生理等信号。

例如心电图（ECG）、脑电图（EEG）、神经信号、血氧饱和度（SpO2）等。

这些信号对于临床诊断、疾病分析、药物研究等方面具有重要价值。

在医学领域，检测和分析这些生物医学信号是非常重要的研究课题。

生物医学信号检测与处理技术是对生物医学信号进行自动或半自动处理、分析和解释的技术体系。

其主要任务是将非结构化的生物医学信号转化为结构化的数学或计算机格式，以便医生和研究人员可以进一步进行分析和研究。

生物医学信号检测与处理技术至关重要，在现代医学研究中发挥着重要作用。

生物医学信号检测技术可以帮助医生从人体内部获取大量关于生理和病理状态的信息，这些信息常常无法通过身体外部观察获得。

同时，生物医学信号处理技术能够从海量信息中提取出有用的、可操作的信息，为疾病的诊断和治疗提供科学依据。

目前，生物医学信号检测与处理技术已经广泛应用于临床和科研工作中。

下面，我们将详细介绍其技术流程和主要应用。

生物医学信号检测与处理技术技术流程生物医学信号检测与处理技术的技术流程包括信号获取、信号处理、信号分析和解释四个环节。

信号获取生物医学信号获取的关键是正确选择检测位置和合理的信号采集方式。

例如，在心电信号的检测中，需要将电极定位于心脏特定区域，以capturing 身体电活动的最大值。

在神经信号的检测中，则需要将电极设置在指定神经元的区域，这些工作都需要精密的设备和技术支持。

信号处理在信号获取后，信号处理环节将对生物医学信号进行预处理，一般包括滤波、去噪和数据减少等步骤。

滤波的目的是去除杂波和无用信号，保留主要信号，去噪的目的是消除干扰，以便于下一步的分析；数据降维的方案通常是对原始数据的压缩以减少数据存储和分析的成本。

信号分析和解释在信号处理之后，生物医学信号将被进一步分析和解释，以获得更多信息。

例如，对于心电信号的分析，需要进行基线的判断和测量，确定各个阶段的正常和异常心电波之间的时差，从而判断是否出现异常情况，如心肌缺血或心跳骤停等。

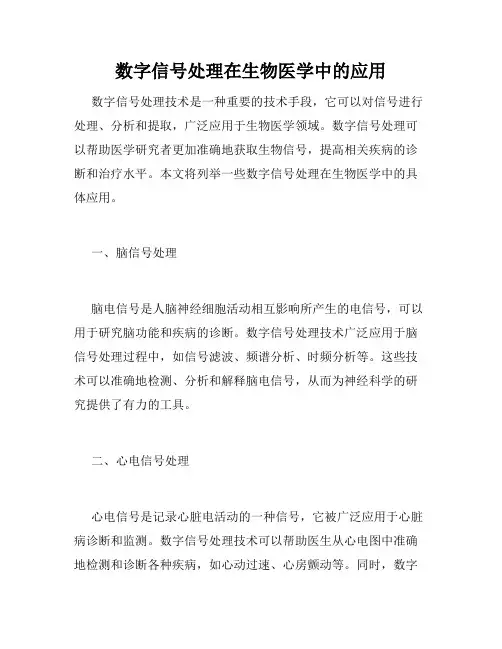

数字信号处理在生物医学中的应用数字信号处理技术是一种重要的技术手段，它可以对信号进行处理、分析和提取，广泛应用于生物医学领域。

数字信号处理可以帮助医学研究者更加准确地获取生物信号，提高相关疾病的诊断和治疗水平。

本文将列举一些数字信号处理在生物医学中的具体应用。

一、脑信号处理脑电信号是人脑神经细胞活动相互影响所产生的电信号，可以用于研究脑功能和疾病的诊断。

数字信号处理技术广泛应用于脑信号处理过程中，如信号滤波、频谱分析、时频分析等。

这些技术可以准确地检测、分析和解释脑电信号，从而为神经科学的研究提供了有力的工具。

二、心电信号处理心电信号是记录心脏电活动的一种信号，它被广泛应用于心脏病诊断和监测。

数字信号处理技术可以帮助医生从心电图中准确地检测和诊断各种疾病，如心动过速、心房颤动等。

同时，数字信号处理技术还可以对心电信号进行滤波、降噪等处理，提高信号质量。

三、声音信号处理生物医学领域中的声音信号可以包括人类语音、心脏杂音、血流声等。

数字信号处理技术可以对这些声音进行滤波、重构、分析等处理，从而提高信号质量和准确性。

例如，一些医学研究者通过对神经语音信号的数字信号处理，可以识别出患有帕金森氏病的病人。

四、医学影像信号处理数字信号处理技术在医学影像处理中也应用广泛。

根据X射线影像、CT和MRI等影像形成的数字化数据，可以使用数字信号处理技术进行图像增强、去噪和分割，从而更加准确地展示人体内部结构。

此外，数字信号处理还可以用于医学图像的三维重建和可视化，为疾病的诊断和治疗提供可靠的依据。

五、生物信号检测处理数字信号处理技术在生物医学领域中还可以用于生物信号的检测，如心跳信号、呼吸信号等。

通过对这些信号进行数字信号处理，可以更加准确地检测出疾病和异常情况，并提供个性化的治疗方案。

六、结语数字信号处理技术在生物医学中的应用具有重要的意义。

它不仅可以提高医学研究和临床诊断的准确性和有效性，还可以为疾病的诊断和治疗提供可靠的依据。

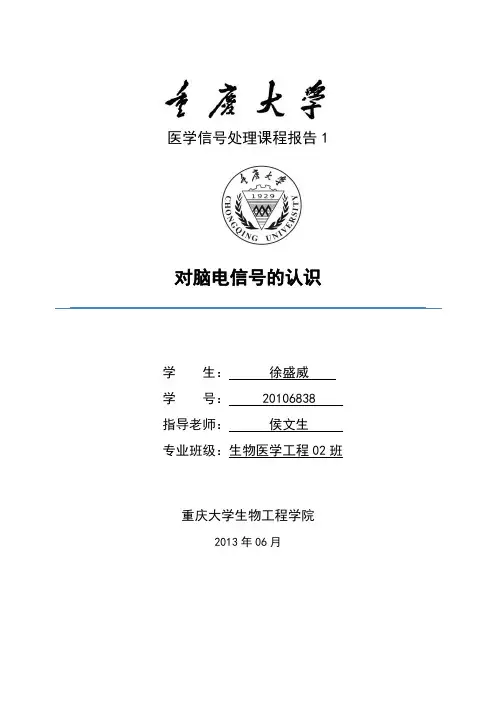

医学信号处理课程报告1对脑电信号的认识学生：徐盛威学号： 20106838 指导老师：侯文生专业班级：生物医学工程02班重庆大学生物工程学院2013年06月医学信号处理报告1 对脑电信号的认识目录第一章脑电图的概念 (1)第二章脑电测量的意义 (1)第三章脑电的分类 (2)第四章脑电的测量 (3)一、脑自发电位测量 (3)1. 10-20系统电极放置法 (3)2. 单极导联法 (5)3. 平均导联 (5)4. 双极导联法 (5)二、脑诱发电位测量 (6)1.视觉诱发电位 (6)2.体感诱发电位 (7)3.听觉诱发电位 (7)第五章脑电信号处理方法 (8)一、时域方法 (8)二、频域方法 (8)三、一些新方法 (8)第六章脑电图应用新技术 (9)一、脑电地形图 (9)二、高分辨率脑电图 (10)三、脑-机接口技术 (10)第七章临床应用 (11)一、癫痫 (11)二、颅内炎症 (12)三、颅脑损伤 (13)四、脑血管病 (13)五、脑肿瘤 (13)第八章参考文献 (14)对脑电信号的认识徐盛威1第一章脑电图的概念在人的大脑皮层中存在着频繁的电活动，而人正是通过这些电活动来完成各种生理机能的，用电极将这种电位随时间变化的波形提取出来并加以记录，就可以得到脑电图（EEG-electroencephalo-graph）。

脑电图虽然不是正弦波，但可以作为一种以正弦波为主波的图形来分析。

所以脑电图也可以用周期、振幅、相位等参数来描述。

第二章脑电测量的意义通过检测并记录人的脑电图就可以对人的大脑及神经系统疾病进行诊断和治疗。

图1是具有正弦波节律的脑电图波形，它是头皮上两点间电位差随时间变化的曲线，图中△E即为电位的变化量。

图1 具有正弦波节律的脑电图波形1重庆大学生物工程学院10生医2班，20106838，weishengxu@第三章脑电的分类脑电波根据频率与振幅不同，可分为α波、β波、θ波和δ波。

α波可在头颅枕部检测到，频率为8~13Hz，振幅20~100μV，是节律性脑电波中最明显的波，整个皮层均可产生。

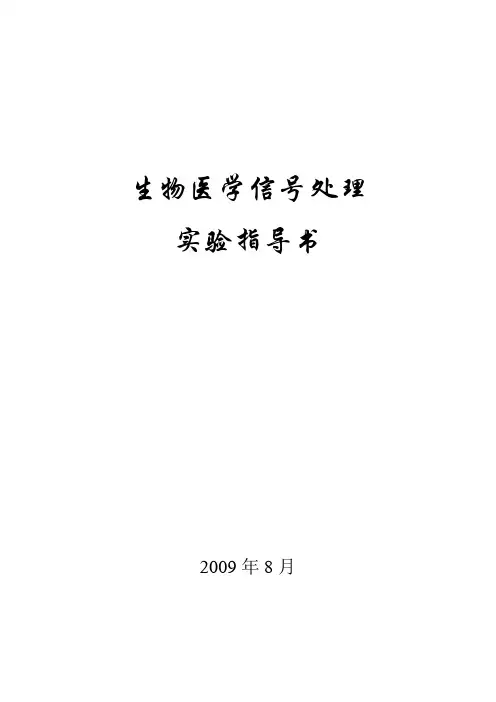

生物医学信号处理实验指导书2009年8月目录实验一随机信号的数字特征分析 (1)实验二数字相关和数字卷积 (4)实验三维纳－霍夫方程 (7)实验四Yule-Walker方程 (11)实验一 随机信号的数字特征分析（一）实验目的了解随机信号的特征。

掌握随机信号的数字特征分析算法。

（二）实验原理对于平稳各态遍历随机过程，可以用单一样本函数的时间平均代替集总平均，即通过测量过程的单一样本来估计信号的统计特征量。

样本均值：∑==n i i x x n m 11ˆ 样本均方值：[]∑==n i i n x n x E 1221 样本方差：()∑=-=n i x i xm x n 122ˆ1ˆσ（三）实验内容和步骤用matlab 编制程序，分析信号的数字特征，包括均值、方差、均方值、协方差。

可以使用matlab 自带函数。

观察信号的直方图，粗略估计其概率分布。

信号1：利用MATLAB 中的伪随机序列产生函数randn()产生的长1000点的序列；信号2：实际采集的生物医学信号（脑电，心电等）。

（四）思考题（1）改变每段数据长度，观察各段数字特征的分布情况。

数据长度对于数字特征估计值有什么样的影响？（2）观察伪随机序列，心电信号和脑电信号的直方图，它们之间是否相似？（3）通过同一数据分段估计数字特征，大致判断该数据是否可以看作广义平稳。

（五）实验报告要求简述实验原理及目的；按实验要求编程分析所给信号的数字特征，记录运行结果；简要回答思考题。

附：参考程序% 选择信号类型并设定参数，产生信号x(n)clear; clc;disp('请选择信号');disp('1 ---- 伪随机序列randn()');disp('2 ---- 实际测量的心电信号');disp('3 ---- 实际测量的脑电信号');b = input('信号：');% 输入序号，产生相应信号switch bcase 1L = input('每段数据长度L \n');N = input('数据共多少段N \n');x = randn(1, L*N);case 2load ecgdata;display(['数据总长度',num2str(length(x)),'点']);L = input('每段数据长度L \n');N = input('数据共多少段N \n');x = x(1:(N*L));case 3load eegdata;display(['数据总长度',num2str(length(x)),'点']);L = input('每段数据长度L \n');N = input('数据共多少段N \n');x = x(1:(N*L));end% 估计信号的统计特征量Xmean = zeros(1,N); % 每段数据均值Xms = zeros(1,N); % 每段数据均方值Xvar = zeros(1,N); % 每段数据方差for k = 1:Nxs = x(((k-1)*L+1):(k*L));Xmean(k) = mean(xs);Xms(k) = std(xs).^2;Xvar(k) = var(xs);end% 显示n = 1:N;figure;subplot(2,2,1); stem(n,Xmean,'.'); title('mean');subplot(2,2,2); stem(n,Xms,'.'); title('mean square');subplot(2,2,3); stem(n,Xvar,'.'); title('variance');xlabel(['L=',num2str(L),' ','N=',num2str(N)]);subplot(2,2,4); hist(x,100); % 绘制数据直方图，观察信号大致的概率分布实验二 数字相关（一）实验目的熟悉数字相关的运算，初步在信号处理中应用相关技术。

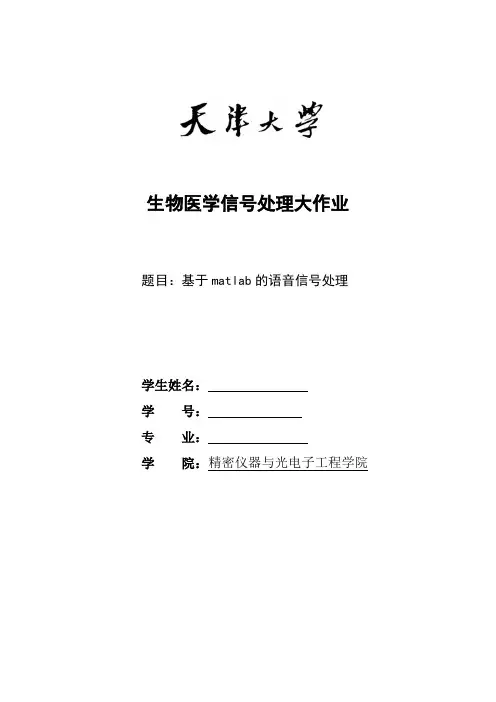

生物医学信号处理大作业题目：基于matlab的语音信号处理学生姓名：学号：专业：学院：精密仪器与光电子工程学院作业要求录制自己的一段语音：“天津大学精密仪器与光电子工程学院, College of precision instrument and opto-electronics engineering, biomedical engineering”，时间控制在15秒到30秒左右；利用wavread函数对自己的语音进行采样，记住采样频率。

（1）求原始语音信号的特征频带（比如谱峰位置）：可以分别对一定时间间隔内，求功率谱（傅里叶变换结果取模的平方）并画出功率谱。

（2）根据语音信号频谱特点，设计FIR或IIR滤波器，分别画出滤波器幅频和相频特性曲线。

说明滤波器特性参数。

用设计的滤波器对信号滤波，画出滤波前后信号的频谱图。

用sound函数回放语音信号,说明利用高通/低通/带通滤波后的效果，不同特征频带被滤除后分别有什么效果。

（3）求出特征频段语音信号随时间变化的曲线（每隔一定时间求一次功率谱，连接成曲线，即短时 FFT）。

（4）选做：语谱图：横轴为时间，纵轴为频率，灰度值大小表示功率谱值的大小。

(提示，可以采用spectrogram函数)(5) 选做：分析自己的语音频谱特点，比如中英文发音的区别。

基于matlab的语音信号处理摘要:对录制的语音信号进行采样,分析其时域波形和频谱图。

给定数字滤波器的性能指标,采用窗函数法和双线性变换法设计数字滤波器,并对语音信号进行滤波,得到滤波前后的信号幅频响应。

通过对比高通、低通两种滤波处理结果,简单而有效地论证了两种数字滤波器在语音信号处理上的异同。

并进一步求出特征频段语音信号随时间变化的曲线，分析自身语音信号的特点。

关键词: MATLAB 数字滤波器语音信号Speech Signal Processing by Digital Filter Based on MA TLABAbstract ：Time-domain waveform and frequency spectrum of the recorded speech signals are analyzed by sampling. The performance indexes of digital filters are given. Two methods of window function and bilinear transformation are used to design the digital filters. The speech signal is filtered by the filters, and then magnitude-frequency responses of the signal before and after filtering are received. The advantages of two digital filters（filter low pass and filter high pass）in speech signal processing are demonstrated by comparing different methods for filtering simply and effectively. For more, we are able to figure out the time curves of characteristic bands of speech signal and then analyses the character of our own speech signals.Key words: MATLAB, digital filter, speech signal为了进一步观察和确定语音信号的频谱特征，首先分别画出每秒的频带特征。

生物医学工程技术在心电信号处理中的应用教程心电信号处理是生物医学工程领域中一个重要的研究方向。

它涉及到对心电信号进行采集、处理和分析的技术与方法。

心电信号是人体心脏产生的电活动所生成的电信号，通过对心电信号的处理可以实现对心脏功能状态的评估、疾病诊断和治疗效果的监测等应用。

本文将介绍生物医学工程技术在心电信号处理中的应用方法和技术。

1. 心电信号的采集技术心电信号的采集是心电信号处理的第一步，它影响着后续处理的质量和准确性。

目前常用的心电信号采集技术有两种：表面心电图（ECG）和心内电图（EGM）。

ECG是最常见的心电信号采集技术，它通过在人体表面安放电极来记录心脏电活动。

常见的ECG记录仪有多导联和单导联两种，多导联ECG可以采集到来自多个部位的心电信号，提供更详尽的信息。

EGM是一种心电信号采集技术，通过电极导管插入心脏内部来获取更准确和直接的心脏电活动信号。

EGM常用于临床心脏起搏和心律管理中。

2. 心电信号的预处理心电信号采集后，需要进行预处理以提取有用的信息并去除噪声干扰。

常见的预处理方法包括滤波、去基线漂移和降噪处理。

滤波是一种常见的预处理方法，可以通过低通滤波器和高通滤波器分别去除低频和高频噪声。

去基线漂移是指通过去除信号中的直流成分来消除基线漂移的影响。

降噪处理可以通过小波变换，独立成分分析等方法来降低信号中的噪声。

3. 心电信号的特征提取心电信号的特征提取是对信号进行分析和提取有用信息的关键步骤。

常见的特征包括RR间期（心跳间隔）、P 波振幅、QRS波形等。

RR间期是心电信号中相邻两个R峰之间的时间间隔，可以用来评估心率的稳定性和变异性。

P波振幅可以用来判断心房的兴奋程度和心房肥大情况。

QRS波形则可以用来判断心室的兴奋情况和心室肥大情况。

4. 心电信号的分类和诊断心电信号的分类和诊断是心电信号处理的主要应用之一。

常见的分类和诊断任务包括心律失常、心肌缺血和心肌梗死等。

心律失常是心脏电活动异常的情况，可以通过对心电信号进行分析和比较来进行分类和诊断。

生物医学信号处理习题集第一章 生物医学信号处理绪论 ..................................................................................................... 1 第二章 数字信号处理基础 ............................................................................................................. 1 第三章 随机信号基础 ..................................................................................................................... 5 第四章 数字卷积和数字相关 ......................................................................................................... 9 第五章 维纳滤波 ........................................................................................................................... 10 第六章 卡尔曼滤波 ....................................................................................................................... 13 第七章 参数模型 ........................................................................................................................... 16 第八章自适应信号处理 (19)第一章 生物医学信号处理绪论1. 生物医学信号处理的对象是什么信号？ 解答：包括生理过程自发产生的信号，如心电、脑电、肌电、眼电、胃电等电生理信号和血压、体温、脉搏、呼吸等非电生理信号；还有外界施加于人体的被动信号，如超声波、同位素、X 射线等。

医学信号处理的原理和方法医学信号处理是指将医学领域中获取到的生理信号（如心电图、脑电图、血压信号等）进行分析、提取有用信息的一种方法。

医学信号处理的主要目标是通过信号处理技术对生理信号进行滤波、特征提取、分类和识别等操作，以从中获取有价值的信息，用于诊断、监测和治疗疾病。

1.信号的获取：医学信号是通过生物传感器、监护仪器等设备获取到的，这些设备会将生理变化转换为电信号，并通过模数转换将其转换为数字信号。

通常，医学信号的采样频率较高，以保证时间和频率的精度。

2.信号的预处理：医学信号在采集过程中可能受到各种噪声的干扰，如电源干扰、肌电干扰等。

因此，需要对信号进行预处理，包括去除基线漂移、去噪和滤波等操作。

预处理可以提高后续信号处理算法的准确性。

3.特征提取：特征提取是医学信号处理的核心步骤，它通过运用数学算法和信号处理技术，从信号中抽取出能够表征生理变化的特征。

常用的特征包括时域特征（如均值、方差）、频域特征（如功率谱密度）、时频域特征（如小波变换）等。

特征提取能够减小信号的维度并保留重要信息，为后续的分类和识别提供基础。

4.分类和识别：在经过特征提取后，医学信号可以通过分类和识别算法进行进一步分析。

分类是将信号分成几个类别，可以通过监督学习算法（如支持向量机、人工神经网络）来实现。

而识别则是将信号与预定义的模型进行匹配，确定信号所属的类别，可以通过模式识别算法（如隐马尔可夫模型、贝叶斯分类器）来实现。

1.滤波：使用数字滤波器对信号进行滤波，去除噪声和干扰。

常见的滤波器包括低通滤波器和带通滤波器。

2.小波变换：将信号分解为不同尺度的频带，对不同频带的信号进行分析，提取特征。

3.自相关和互相关分析：用于分析信号的周期性和相关性，常用于心电图的QRS检测和波形分析等。

4.谱分析：通过将信号映射到频域，分析信号的频率分布和功率谱密度，常用于脑电图和血压信号的研究。

5.图像处理：对医学图像进行处理，如模糊处理、边缘检测、图像增强等。
