空心（蜂巢式）楼板施工方案前言：空心楼盖是继无梁楼盖、密肋楼盖之后又一种新型楼盖体系，主要技术特点是在现浇混凝土楼板中按规则布置一定数量的预制永久性薄壁箱体而形成的新型空心楼盖体系。
该技术不仅能提供灵活的应用空间，还具有减轻结构自重、增加楼板刚度、缩短施工工期、节约层高、减少土石方开挖量等优点，经济技术指标相对于传统结构技术有明显的提高，有广泛的运用前景。
依据标准：空心楼盖是列入国家标准的成熟的技术。
设计依据：国家标准：《混凝土设计规范》、《建筑抗震设计规范》、《人民防空地下室设计规范》；行业标准：《现浇混凝土空心楼盖技术规程》JGJ/T268；国标图集：《现浇混凝土空心楼盖》05SG343。
设计软件：PKPM，STRAT等，都有空心板的模块。
使用范围：空心楼盖技术特别适用于大跨度，大空间的建筑，常用于多层的工业与民用建筑，如车库、商场、厂房、写字楼和地下车库等。
案例：项目顺利实施了“现浇混凝土空心楼盖”施工工艺。
此技术是按一定规则，在混凝土浇筑前，把填充体埋设于混凝土楼板中，再经过混凝土浇筑而成空腔的楼盖。
这一新技术具有抗震性能好，隔热、隔音、保温性能显著提高，并且视觉美观，真正实现空间灵活布置等优点，使项目建筑更安全优质、高效利用、开阔美观。
混凝土空心楼盖底筋、肋梁钢筋绑扎完成，工人在铺放内模后，楼盖面筋绑扎完成的楼盖再浇筑施工。
下面以三层地下室GBF空心楼盖为例，通过设计、施工工艺、后期使用维护及经济效益等方面特点分析，以供设计、施工及业主单位再决定结构方案。
空心楼盖技术已写入人防地下室规范结构构件最小厚度：注：表中顶板、中间楼板最小厚度系指实心截面。
如为密肋板，其实心截面厚度不宜小于100mm；如为现浇空心板，其板顶厚度不宜小于100mm；且其折合厚度不应小于200mm。
防空地下室钢筋混凝土结构体系常采用梁板结构、板柱结构以及箱型结构等，当柱网尺寸较大时，也可采用双向密肋楼盖结构、现浇空心楼盖结构。
GBF蜂巢芯密肋楼盖施工工法GBF蜂巢芯密肋楼盖施工工法一、前言GBF蜂巢芯密肋楼盖施工工法是一种创新的施工技术，旨在提高楼盖的承载能力和抗震性能。
它通过采用GBF 蜂巢芯密肋板进行楼盖的施工，使得楼盖更轻量化、更坚固和更高效。
二、工法特点1. 轻量化：GBF蜂巢芯密肋板采用镁铝合金材料，具有轻质高强的特点，使得楼盖的自重大大减轻。
2. 抗震性：GBF蜂巢芯密肋板的网格结构能够有效分散和抵消地震产生的力量，提高楼盖的抗震性能。
3. 快速施工：GBF蜂巢芯密肋板采用工厂预制，现场拼装施工，加快了施工进度并减少了工期。
4. 灵活性：GBF蜂巢芯密肋板可以根据实际情况进行设计和调整，适应各种复杂的建筑结构和需求。
5. 环保性：GBF蜂巢芯密肋板采用可回收的材料制造，减少了对自然资源的消耗。
三、适应范围GBF蜂巢芯密肋楼盖施工工法适用于各种建筑结构，尤其是需要提高楼盖抗震性能的高层建筑、大跨度构筑物等。
四、工艺原理GBF蜂巢芯密肋楼盖施工工法采用GBF蜂巢芯密肋板作为楼盖的主要承重结构。
当设计完成后，施工人员将预制的蜂巢芯密肋板组装在楼盖支撑架上，并通过榀栏的连接来固定。
整个施工过程中，需要注意保证连接的牢固性和精确度，以确保楼盖的稳定和可靠性。
五、施工工艺1. 确定楼盖的设计方案，包括楼盖尺寸和蜂巢芯密肋板的布置方案。
2. 搭建楼盖支撑架，确保支撑架平整牢固。
3. 将预制的蜂巢芯密肋板组装在楼盖支撑架上，并进行细节处理，确保板与板之间的连接垂直和水平。
4. 通过榀栏连接蜂巢芯密肋板，保证连接的牢固性和精确度。
5. 进行楼盖的验收和调整。
六、劳动组织施工过程中，需要合理组织施工人员的分工与配合，确保施工进度和质量。
工人需要具备一定的专业知识和技能，并遵守工作安全规定。
七、机具设备1. 支撑架搭建设备：包括支撑架钢管、连接件、螺栓等。
2. 蜂巢芯密肋板组装设备：包括起重机、吊索、安装夹具等。
3. 榀栏连接设备：包括螺栓、螺母、连接工具等。

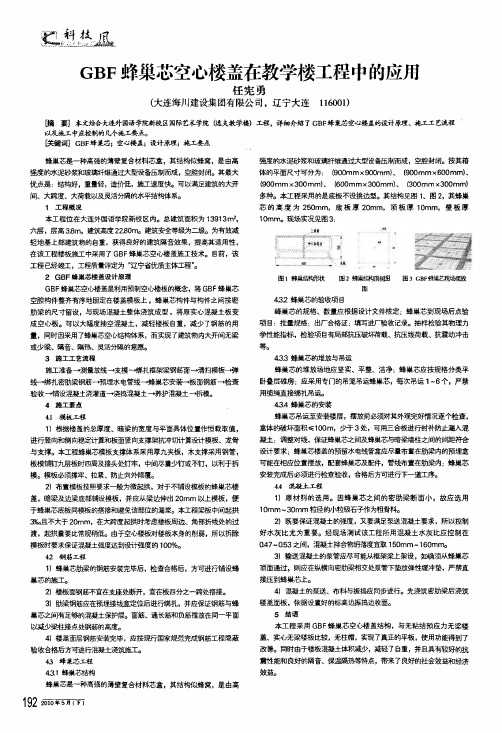

塑!堡凰．G B F蜂巢芯空心楼盖在教学楼工程中的应用任宪勇(大连海川建设集团有限公司，辽宁大连116001)脯要】本文结合大连外国语学院新梗区国际艺术学院(逸夫教学楼)工程，详细介绍了G B F蜂巢芯空心楼盖的设计原理、施工工艺流程以及施工．中应控裁的『【。
个施工要点。
目钢】GBF蜂巢芯；空∞媵盖；设计原理；施L要点蜂巢芯是一种高强的薄壁复合材料芯盒，其结构似蜂窝，是由高强度的水泥砂浆和玻璃纤维通过大型设备压制而成，空腔封闭。
其最大优点是：结构好，重量轻，造价低，施工速度快。
可以满足建筑的大开间、大跨度、大荷载以及灵活分隔的水平结构体系。
1工程概况本工程位在大连外国语学院新校区内。
总建筑面积为13913m2，六层，层高3．8m，建筑高度22．80m。
建筑安全等级为二级。
为有效减轻地基上部建筑物的自重，获得良好的建筑隔音效果，提高其适用性，在该工程楼板旌工中采用了G BF蜂巢芯空，潜盖施工技术。
目前，该工程已经竣工，工程质量评定为“辽宁省优质主体工程。
2G B F蜂巢芯楼盖设计原理GBF蜂巢芯空，淤盖是利用预制空，懒的概念，将G BF蜂巢芯空腔构件整齐有序地固定在楼盖模板上，蜂巢芯构件与构件之间按密肋梁的尺寸留设，与现场混凝土整体浇筑成型，将原实心混凝土板变成空心板。
可以大幅度抽空混凝土，减轻楼板自重，减少了钢筋的用量，同时因采用了蜂巢芯空心结构体系，而实现了建筑物内大开间无梁或少梁、隔音、隔热、灵活分隔的意愿。
3施工工艺流程施工准备—测量放线一支模—绑扎框架梁钢筋面—清扫模板—弹线—绑扎密肋梁钢筋叫页埋水电管线—蜂巢芯安装—，板面钢筋叫佥查验收—铺设混凝土浇灌道—浇捣混凝土—养护混凝土—拆模。
4施工要点4．1模板工程1)根据楼盖的总厚度、暗梁的宽度与平面具体位置作恒载取值，进行竖向和侧向稳定计算和板面竖向支撑架抗冲切计算设计模板、龙骨与支撑。
本工程蜂巢芯模板支撑体系采用厚九夹板，木支撑采用钢管，板模铺钉九层板时四周及接头处钉牢，中间尽量少钉或不钉，以利于拆模。
GBF蜂巢芯现浇混凝土密肋楼盖在建筑工程中的应用摘要：结合山东友邦置业有限公司开发的地下车库工程，详细介绍了GBF蜂巢芯现浇混凝土密肋楼盖的设计原理、施工工艺流程以及施工中应控制的几个施工要点。
关键词：GBF蜂巢芯；密肋楼盖；设计原理；施工流程；施工要点GBF蜂巢芯现浇混凝土密肋楼盖概述GBF蜂巢芯是一种高强的薄壁复合材料芯盒，其结构似蜂窝，是由高强度的水泥砂浆和玻璃纤维通过大型设备压制而成，空腔封闭。
其最大优点是：结构好，重量轻，造价低，施工速度快。
GBF蜂巢芯现浇混凝土密肋楼盖是采用GBF蜂巢芯作为填充内模与现浇混凝土整体浇筑，形成具有大空腔效果的一种楼盖形式。
具有完全现浇、T型受力断面、底部平整、大空腔构造、空间受力的特征，基本受力单元是“T”型双向密肋梁。
GBF蜂巢芯是混凝土预制构件，简称芯模。
是蜂巢芯密肋楼盖的重要组成部分与技术核心。
GBF蜂巢芯作为密肋楼盖的填充内模，同时作为双向现浇肋梁的侧模，其设计与施工必须按照施工图纸结合正规厂家提供的施工工法进行。
1 工程实例由中铁三局集团第四工程有限公司承建的山东友邦置业开发的易安明郡工程一期地下车库楼盖结构采用的是GBF蜂巢芯现浇混凝土密肋楼盖技术。
本工程根据场地的地势特点为南高北低，故设计地下车库地面不为一平。
为便于绘图、识图，本基础图根据车库地面标高不同分为五个区，各分区详车库分区平面图，本车库按选用住宅11#楼一层地面标高为±0.000，±0.000绝对标高为186.300。
本工程采用独立基础加防水板及墙下条基，持力层选用第3层碎石和第4层微风化石灰岩，局部超挖清除第2层黄土及第3层碎石，采用C15毛石混凝土进行换填至基底标高。
第3层碎石，地基承载力特征值为 fak=300Kpa；第4层微风化石灰岩，地基承载力特征值为 fak=3500Kpa。
本工程为山地地基，基岩分布复杂，在验槽过程中，根据实际情况由勘察单位判定基底标高的持力层和设计完全一致后方可施工。
蜂巢芯空心楼盖设计应用分析发布时间：2022-08-29T03:49:08.347Z 来源：《建筑创作》2022年1月2期作者：燕正强[导读] 蜂巢芯空心楼盖可用于大跨度，大空间的结构，分隔较为自由，并且具备自重轻、抗震性能好、隔音保温隔热性能好等特点燕正强（中铁发展投资有限公司山东青岛 266033）【摘要】蜂巢芯空心楼盖可用于大跨度，大空间的结构，分隔较为自由，并且具备自重轻、抗震性能好、隔音保温隔热性能好等特点，同时可以缩短工期，节约材料，具有较高的经济效益，应用前景广阔。
【关键词】蜂巢芯；空心楼盖；楼盖体系随着我国建筑行业的飞速发展，有越来越多的楼盖体系得到应用。
为应对层高、自重、大空间、自由间隔及抗震等繁多的要求，单一的楼盖体系已经不能满足需要，各种新型的楼盖体系应运而生。
楼盖的选型和布置不但影响到结构受力，还会对结构的后续使用、造价以及室内效果和施工便利性等都会产生影响。
目前，我国常用的楼盖体系仍以钢筋混凝土结构、钢结构和钢-混凝土组合结构为主。
按结构形式大致可分为单向肋梁楼盖、双向肋梁楼盖和无梁楼盖。
其中应用最广泛的是单向板肋梁楼盖和双向板肋梁楼盖，因为它们的传力路径清晰，抗侧力好[1]。
但缺点是通常主梁和次梁高度较大，对建筑净高造成很大影响。
采用宽扁梁可以降低层高，但由于梁的抗弯刚度受高度影响更大,因此必须增加梁宽,这会导致混凝土用量增加,经济性下降。
无梁楼盖是一种板柱结构，可分为无柱帽无梁平板楼盖和有柱帽无梁平板楼盖。
无梁楼盖是板面荷载直接由板传至柱,具有结构简单、传力路径简洁,净空利用率高,造型美观,有利于通风、便于布置管线和施工的优点。
但无梁楼盖需要将板做厚，增加自重，并且从结构性能方面看,无梁板的延性较差,板在柱帽或柱顶处的破坏属于脆性冲切破坏，考虑到施工控制等因素，安全性得不到保证。
1蜂巢芯空心楼盖简介蜂巢芯空心楼盖是一种将自然界中蜂巢结构移植到人类建筑结构中的混凝土楼盖形式，它是在现浇钢筋混凝土楼板中预埋蜂巢芯，形成网格形密肋空心楼盖，并以此来承受荷载。
大面积蜂巢芯空心井格楼盖施工工法大面积蜂巢芯空心井格楼盖施工工法一、前言大面积蜂巢芯空心井格楼盖施工工法是一种广泛应用于建筑行业的新型楼盖施工工艺。
该工法通过采用空心井格结构，有效减少了楼盖自重，提高了整体稳定性和承载力。
同时，蜂巢芯结构的空洞设计也使得楼盖具有一定的隔音和隔热效果，为建筑的舒适性提供了保障。
二、工法特点1. 空心井格结构：采用蜂巢芯空心井格结构，减轻了楼盖自重，提高了整体稳定性和抗震能力。
2. 节省原材料：空心井格结构的设计使得施工过程中使用的原材料量减少，减少了资源消耗。
3. 良好的隔音和隔热效果：蜂巢芯结构的空洞设计使得楼盖具有一定的隔音和隔热效果，提高了建筑的舒适性。
4. 施工效率高：采用预制模块化施工方式，施工速度快，大大缩短了施工周期。
5. 环保可持续：采用绿色环保材料，符合可持续发展和环保要求。
三、适应范围大面积蜂巢芯空心井格楼盖施工工法适用于各类建筑，尤其适用于大跨度、大面积的楼盖工程，如厂房、体育馆等。
四、工艺原理大面积蜂巢芯空心井格楼盖施工工法是通过将蜂巢芯空心井格预制模块化，经过施工过程中的连接和组装，形成一个整体的蜂巢芯空心井格楼盖结构。
在施工过程中，我们采取以下技术措施来保证施工质量和工程稳定性： 1. 预制模块化设计：根据实际需要，制作适合的蜂巢芯空心井格预制模块，以确保模块的稳定性和可靠性。
2. 连接和组装：通过连接件和钢筋将蜂巢芯空心井格预制模块连接并组装成整体结构，确保连接牢固、结构稳定。
3. 浇注混凝土：在连接和组装完成后，进行浇注混凝土，形成楼盖的外层保护层，增加整体结构的强度和稳定性。
五、施工工艺1. 地基处理：在施工前对地基进行准备和处理，确保地基平整、坚固。
2. 框架搭设：根据设计要求，在地基上搭设好蜂巢芯空心井格楼盖的框架结构。
3. 模板安装：在框架上安装模板，用于浇注混凝土。
4. 预制模块安装：将预制的蜂巢芯空心井格模块按照设计要求安装在模板上。

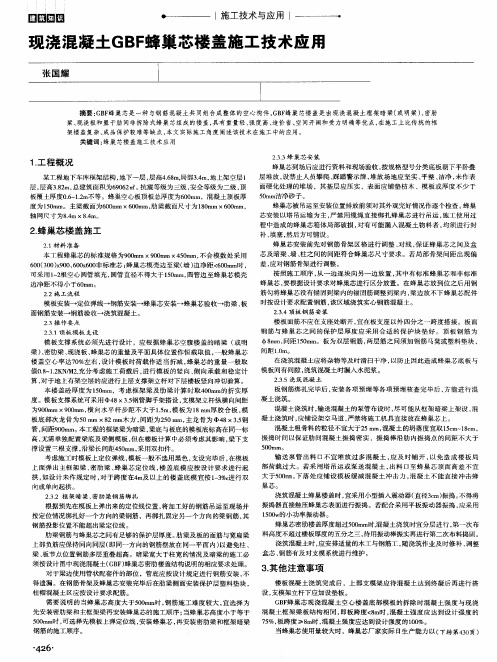

现浇混凝土蜂巢芯无梁楼盖施工技术的应用发表时间：2018-11-05T14:15:42.443Z 来源：《防护工程》2018年第21期作者：马欣[导读] 随着城市化进程的加快，建设用地形势越来越严峻，如此发展形势下，大底盘多塔楼的高层建筑（群）结构形式越来越多地被采用。
陕西建工第八建设集团第四建筑工程公司陕西西安 710068摘要：为了有效解决城市空间中存在的无梁、隔声、隔热及空间灵活分隔存在的问题，应该应用蜂巢芯空腹无梁楼盖，在现浇混凝土密肋楼盖体系中铸塑成内部空间承力单元，可以承担整个建筑物的水平荷载，暗梁以及密肋梁在一定程度上可以满足规范中对挠度和裂缝的具体要求。
关键词：现浇混凝土；蜂巢芯；无梁楼盖；施工技术引言随着城市化进程的加快，建设用地形势越来越严峻，如此发展形势下，大底盘多塔楼的高层建筑（群）结构形式越来越多地被采用。
由于大底盘一般与人防地下室及地下车库功能合并，结构多采用大柱网形式，且其地下室顶板除承载植被覆土，还要考虑消防荷载。
如采用传统肋粱楼盖方案，混凝土用量、变形控制和净高要求等均难满足，因此，有学者提出了空腹楼盖方案，有效解决了上述问题，一度成为研究热点，并成功应用于部分重要或大中型工程项目中，并成为住建部科技成果重点推广项目。
但该楼盖技术在实施中存在芯模上浮、板底孔洞等质量问题，且经济性受芯模供应情况影响较大，因而推广存在一定困难。
本文从施工角度研究了蜂巢芯楼盖的关键技术和经济优势，并以实际工程为例，与传统楼盖方案进行了经济对比分析。
研究结果对推广空腹楼盖技术有一定的社会意义和工程意义。
1、工程概况该地下车库工程建筑面积为13767m2,建筑物总高10m，地下3层。
单层面积4589m2内就布置有4200个蜂巢芯。
2、施工工艺及技术措施2.1、施工工艺流程在已完成的楼板上测量放线→搭设满堂架模板支撑体系→楼板底模安装→模板上暗梁、肋梁、蜂巢芯位置定位放线→蜂巢芯吊运铺设→按蜂巢芯排列图及定位线排列安装蜂巢芯,检查处理蜂巢芯底板结合缝,隐蔽验收并记录→蜂巢芯间肋梁钢筋绑扎→水电管线及竖向穿板套管安装→板层钢筋绑扎,铺设架空马道,清除杂物→蜂巢芯及钢筋隐蔽验收→浇注混凝土→养护及混凝土强度达到现行有关规范要求后拆模。
目录一、工程概况 (1)1、工程概况 (1)2、空心楼盖部位 (1)二、编制依据 (1)三、设计概况 (2)1、GBF高分子（PP、PE）合金薄壁方箱简介 (2)2、空心楼盖设计 (3)四、施工准备及计划 (6)1、技术准备 (6)2、施工进度计划 (6)3、材料与设备计划 (7)4、劳动力计划 (7)5、现场准备 (8)五、施工工艺技术 (8)1、工艺流程图 (9)2、施工方法 (9)3、注意事项 (11)六、质量保证措施 (13)1、质量验收标准 (15)2、质量管理体系 (18)3、质量管理措施 (19)七、安全保证措施 (20)八、应急预案 (21)1、应急组织机构及职责 (21)2、危险源识别分析 (22)3、安全事故应急流程 (22)4、安全事故应急事故及处置................................ 错误!未定义书签。
5、安全事故应急救援电话及定点医院 (25)九、计算书及相关附件 (26)1、计算书 (26)2、相关附件.............................................. 错误!未定义书签。
PPE合金薄璧方箱进场记录表............................... 错误!未定义书签。
PPE合金薄璧方箱安装检验批质量验收记录表................. 错误!未定义书签。
一、工程概况1、工程概况本方案适用于南充恒大城项目部，其建筑面积为 173948.98 平方米，地上总建筑面积为128405.02 平方米，地下建筑面积为 45543.96 平方米。
结构形式:钢筋混凝土框架剪力墙结构，建筑层数:本工程设地下1层整体地下室，地上由 15栋单体建筑组成，分别为 11 栋 26~32 层高层住宅、1栋 2 层售楼部、1栋 2层综合楼和 2栋1层门卫室组成。
2、空心楼盖部位二、编制依据三、设计概况1、GBF高分子（PP、PE）合金薄壁方箱简介GBF高分子（PP、PE）合金薄壁方箱是以高分子树脂（PP、PE）为主要原料，经合金改性，用特殊工艺加工成型高分子合金盆模，由两个等高或不等高盆模开口对扣组合或由微骨料高强混凝土板与高分子合金盆模对扣组合而成，用于现浇混凝土空心楼盖结构非抽芯成孔的高注合金箱形内置芯模产品。
蜂巢芯空心楼盖施工技术的工程应用陈国彭伟（中建三局工程总承包公司成都分公司）摘要：现浇混凝土蜂巢芯空心楼盖是一种适用于大跨度，大空间的新型楼盖体系，具有自重轻、抗震性能好、隔音保温隔热效果好，并且缩短了工期，节约了材料，具有较高的经济效益。
同时具有广阔的应用前景。
关键词：蜂巢芯空心楼盖随着我国建筑业的发展，各种楼盖结构得到了广泛的应用。
为满足现代建筑对层高、自重、大空间、自由间隔及抗震等提出的要求，因此单一的楼盖体系不再满足需要，从而各种新型的楼盖体系应运而生。
楼盖的选型和布置不但关系到结构受力的好坏，而且对结构的正常使用、造价高低以及室内景观效果和施工便利等有着重大的关系。
目前，我国仍以传统的钢筋混凝土结构与新兴的钢结构，钢和混凝土组合结构的楼盖体系为主。
从结构形式上，可以大致分为单向板肋梁楼盖，双向板肋梁楼盖，井式楼盖、密肋楼盖和无梁楼盖五种。
其中单向板肋梁楼盖和双向板肋梁楼盖，在实际应用中比较普遍，因为它受力比较明确，抗水平力作用也较好。
其缺点是楼盖结构高度较大，再考虑上管线布置和吊顶处理，导致建筑物层高较大。
为了弥补梁板式楼盖体系结构高度太大的缺陷，在建筑物层高受限制时，常采用宽扁梁现浇楼盖。
宽扁梁可降低层高，但为了保证梁具有足够的抗弯刚度，梁的宽度必须做的很大，混凝土的用量增加了很多，使楼盖的自重加大，经济技术指标下降。
而无梁楼盖顾名思义是在楼盖中不设梁，大致可以分为无柱帽无梁平板楼盖和有柱帽无梁平板楼盖。
前者优点是顶棚平整，有光滑的底板，支模方便。
该楼盖体系的结构高度较小，有效降低建筑层高，而且能够很方便的布置管道。
但是平板的跨度有限，当跨度增大时，可采用预应力减少挠度，楼板的厚度由板的抗冲切承载力来控制。
有柱帽的无梁平板楼盖结构特点与无柱帽的无梁平板结构相似在柱帽处增加板厚能够提高抗冲切能力与结构的整体刚度，增加楼板的跨越能力，节省了钢筋用量。
但是柱帽的支模比较复杂，施工不便。
而且两种楼盖都有同样的致命弱点，即混凝土板的厚度太大，造成自重加大，工程造价也随之上升。
无梁平板楼盖体系适于应用于9m跨度之内，荷载作用轻、无侧移结构中，不易在地震地区使用。
1 蜂巢芯空心楼盖简介现浇混凝土蜂巢空心楼盖是一种新型混凝土楼盖技术。
该技术是利用蜂巢芯的系列产品在现浇混凝土板中铸塑成内部空间承力单元，形成传力明确的现浇混凝土双向网格肋的水平结构体系，从而起到承受荷载的效果。
蜂巢芯楼盖由蜂巢芯、现浇钢筋混凝土纵横肋梁和框架梁组成。
其中，蜂巢芯是以高强无机胶结料为主要原料，辅以纤维增强，底部带有加强筋复合而成的具有整体性的空心构件，如图1.1。
该楼板的传力途径如下：由蜂巢芯之间的空隙形成工字形肋，按双向正交“工”字形井字梁将楼板曲格内的荷载传至周边框架梁上，通过框架梁与框架柱共同形成空间受力体系。
图1.1 蜂巢芯结构外形蜂巢芯空心楼盖具有以下特点：1．此种楼板由于较为平整，没有凸出的主梁和次梁，使分隔墙的任意布置成为可能，空间更加开阔美观，这对经常需要变动间隔的公共建筑尤为适合。
2．减小了结构高度，大约每十层楼就可以增加一层楼而总高度不变。
3．大大降低了噪音的传递，具有良好的隔音效果。
4．减少了热量的传递，使楼盖的隔热、保温性能得到了显著的提高。
5．节约了材料、减轻自重，有利于抗震及减小竖向承重结构和基础的负荷和造价。
同时，施工简单，缩短了工期节约了成本，有显著的经济效益。
2 工程概况成都市高新区川投调度中心大楼结构形式为主楼采用钢框架（钢管混凝土柱）-钢筋混凝土筒体结构，总建筑面积约95443m2，其中地下3层（含人防4300m2）。
地上包括1#、2#办公楼和中庭三部分组成，其中1#楼20层、局部21层，建筑檐口高度90.15m；2#楼22层、局部23层，建筑檐口高度98.15m；中庭15层，建筑檐口高度64.35m。
抗震类别为丙类，抗震设防烈度为7度。
主楼5～22层为办公用房约56500m2，裙楼1～4层（含商务中心、员工餐厅、健身设施、国际交流中心设备机房）约12702m2，地下室三层（含厨房、设备机房、地下车库等）约26241m2。
为了增加建筑层高，同时节约造价，地下室负二层和负一层楼板采用GBF蜂窝密肋空心楼板结构。
蜂巢芯型号规格为900×900、900×800、900×500及900×400，其余型号采用Φ150-Φ300圆管配套，排放如示意图2.1。
GBF蜂巢芯50*100木枋间距200 1830*915模板满铺48*3.5钢管满堂架900*900mm，步距1700图2.1 GBF蜂巢芯排放示意图3 结构布置本工程负二层分为人防区和非人防区，负一层全部为非人防，除核心筒区域以及外墙周边部分采用现浇混凝土板以外，其余部分全部采用GBF蜂巢芯空心楼盖+框架梁结构。
人防区域和非人防区域蜂巢芯布置分别如图3.1，图3.2。
图3.1 人防区域GBF蜂巢芯排放及肋梁配筋图3.2 非人防区域GBF蜂巢芯排放及肋梁配筋4 工艺流程及注意事项4.1 工艺流程现浇混凝土蜂巢芯楼盖的施工工艺流程如图4.1图4.1 现浇混凝土蜂巢芯空心楼板施工工艺流程4.2 施工技术措施4.2.1 模板工程（1）必须根据楼盖的总厚度、暗梁的宽度与平面具体位置作恒载取值，进行竖向和侧向稳定计算和板面竖向支撑架抗冲切计算设计模板、龙骨与支撑。
本工程蜂巢芯模板支撑体系采用1830×915×18mm厚九夹板，木50×100mm，支撑采用Φ48×3.5钢管。
木枋间距不大于200mm，板模铺钉九层板时四周及接头处钉牢，中间尽量少钉或不钉，以利于拆模。
模板必须撑牢、拉紧、防止向外倾覆。
立杆间距按900mm布置。
（2）模板按照要求一般为起拱2.5%～5.0%，对于不铺设模板的蜂巢芯楼盖，暗梁及边梁底部铺设模板，并应从梁边伸出20公分以上模板，便于蜂巢芯底板同模板的搭接避免该部位的漏浆。
本工程梁板中间起拱3.0%且不大于20mm，在大跨度起拱时考虑楼板周边、角部折线处的过渡，起拱量要比常规稍低，模板支撑统一按板底标高搭设。
为保证结构标高的准确，在梁底和板底中加设了独立的可调支撑。
（3）由于空心楼板对楼板本身的削弱，所以拆除模板时要求保证混凝土强度达到设计强度的100%。
4.2.2 蜂巢芯的安放（1）蜂巢芯模被吊至安装楼层排放前，必须对其外观完好情况逐个检查，蜂巢芯盒体破损不得超过下表4.1所规定的标准，对有可能漏入混凝土物料者，均需进行封补、填塞后，方可铺设。
缺损严重超标者不得使用。
表4.1 蜂巢芯破损容许修补标准（2）模板安装完毕，验收合格后，对暗梁、盒芯、预埋管、孔等作放线定位。
（3）调整放线，确保蜂巢芯之间，以及与暗梁、墙、柱之间的间距满足设计要求。
（4）蜂巢芯楼盖的预留水电线管盒应尽量布置在肋梁位置。
不能布置在肋梁内的预埋盒可在相应位置摆放蜂巢芯及配件，管线布置在肋梁内。
（5）盒芯的摆放原则：从梁边开始向另外一边应按布置平面图摆放标准盒芯，如设计未作要求，蜂巢芯与梁、墙钢筋的净间距≥10mm，与预留孔洞的净间距≥50mm。
暗梁与柱相交核心部位采用相应的配套产品。
并应采取切实有效的抗浮措施，本工程采用Φ14的铁丝将蜂巢芯盒绑扎在肋梁或框架梁的底筋上。
（6）蜂巢芯在跨边不合模数处安装蜂巢芯配套盒或相应的圆管配件。
梁边采用圆管配件或摆放不下蜂巢芯配件而设置实心混凝土区域应设计配置构造钢筋。
（7）盒芯的各肋边应控制在同一条直线上。
（8）盒芯摆放前应清扫干净，盒芯安装过程中应在底部方木或模板上加木楔调平，并在上部随铺垫木加以保护。
（9）盒芯在安装的过程中，对损坏的盒芯进行调整，合格后方可转序施工，并作好隐蔽记录。
4.2.3 钢筋工程（1）蜂巢芯肋梁的底筋安装完毕后，必须进行初验，并确定钢筋的垫块完整可靠后，方可进行铺设蜂巢芯的施工，蜂巢芯铺设完毕，肋距调整顺直后再摆放钢筋。
（2）楼板面钢筋不宜在支座处断开，宜在板四分之一跨处搭接。
（3）肋梁钢筋应在预埋接线盒定位后进行绑扎，并应保证钢筋与蜂巢芯之间有足够的混凝土保护层。
面筋、通长筋和负筋摆放在同一平面以减少梁柱接点处钢筋的高度，宽扁梁宽大于柱宽的情况及暗梁柱帽的处理按设计图纸确定。
（4）楼盖面层钢筋安装完毕，应按现行国家规范完成钢筋工程隐蔽验收合格后方可进行混凝土浇筑施工。
4.2.4 混凝土工程（1）泵送混凝土的泵管应尽可能的从宽扁梁上架设，若确需从蜂巢芯顶面架设泵管，应在纵横向肋梁交叉处的混凝土泵管下垫放减震物，如废旧的小汽车外胎以缓减泵管对盒芯的冲力，如图5.1。
图4.1 蜂巢芯空心楼板浇筑混凝土时的泵管架设（2）混凝土的浇筑，宜延蜂巢芯的纵轴单向进行；混凝土的塌落度宜取15～18cm，且布料与震捣同步进行，以保证肋间混凝土充填饱满，无积存气囊、气泡。
（3）混凝土用粗骨料的最大粒径应根据内模形式和混凝土浇筑要求，不宜大于空心楼板肋宽的1/2和板底厚度的1/2，且不得大于31.5mm。
（4）浇筑混凝土蜂巢芯楼盖时，宜采用小型插入震动器（3cm）震捣，不得将震动器直接触压蜂巢芯进行震捣。
（5）蜂巢芯高度超过450mm的楼板，混凝土浇注时宜分次进行。
第一次布料高度不超过芯盒高度的3/5，待震动棒震实再进行第二次布料。
（6）在浇筑混凝土时，如遇现场蜂巢芯变形过大或破损，应及时采用支护挡板措施，用以抵抗混凝土对蜂巢芯的压力，以蜂巢芯盒内不进混凝土为准。
（7）混凝土浇筑时要安排专人随浇筑作业及时修补调整盒芯和钢筋。
5 工程实况成都市川投调度中心工程采用GBF蜂巢芯空心楼板施工，现场情况见图5.1和图5.2。
图5.1 GBF蜂巢芯现场摆放图图5.2 GBF蜂巢芯薄壁圆管6 小结本工程采用GBF蜂巢芯空心楼盖结构，与无粘结预应力无梁楼盖、实心无梁楼板比较，无柱帽，实现了真正的平板，使用功能得到了改善，同时由于楼板混凝土体积减少，减轻了自重，并且具有较好的抗震性能，良好的隔音、保温隔热等特点。
而且由于建筑材料的节约与施工的便利，带来了良好的经济效益。
相信在建筑业以后的发展中，这种楼盖体系会具有较为广阔的应用前景。
