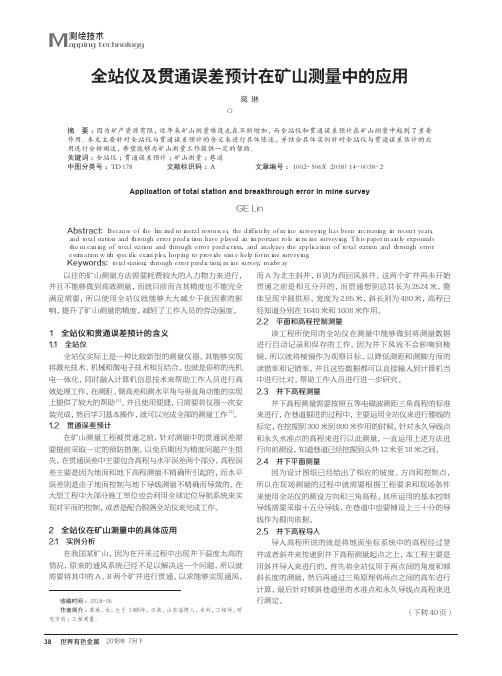

全站仪及贯通误差预计在矿山测量中的应用摘要:近几年来,我国开采矿山资源的力度越来越大。
但是矿山资源的有限,也增大了矿山测量的工作难度。
在这种情况下,全站仪与贯通误差预计的应用发挥着直观重要的作用。
基于此,本文重点针对全站仪及贯通误差预计在矿山测量中的应用进行了详细的分析,以供参考。
关键词:全站仪,贯通误差预计,矿山测量,应用随着科学技术的进步与发展,我国的矿山测量技术较之以前也有了很大的不同。
传统的矿山测量技术暴露出了测量效率低、作业强度大、测量精度无保证等缺点,明显已经无法适应当前矿山测量领域的发展。
在这种情况,全站仪及贯通误差预计应运而生,不仅排除了部分影响因素对测量精度的影响,还减轻了工作人员的作业压力,保证了测量效率。
一、全站仪与贯通误差预计的相关概述(一)全站仪作为一种全新的测量仪器,全站仪将机械技术、激光技术以及微电子技术等进行了有机的结合,具有“光机电一体化”的特点。
与此同时,再加上计算机信息技术的应用,最大限度的提高了工作人员的工作效率。
而全站仪在矿山测量中的最大应用优势主要表现在水平角、距离、高差以及水质较功能的测量方面,整个测量过程十分便捷高效,只需要将全站仪安装好,并进行简单的基础操作,就可以将所有的测量任务进行高质量的完成[1]。
(二)贯通误差预计所谓贯通误差预计,指的是就是一种估算工作,即在正式开始贯通工程施工之前,在贯通坑道和井筒的时候,由于测量误差导致的水平方向的贯通误差或者高程贯通误差。
引起水平方向贯通误差的测量误差主要包含三种:第一地面控制误差、第二定向误差、第三地下导线误差。
引起高程贯通误差的测量误差主要包含两种:第一高程测量误差、第二地下高程测量误差。
一般情况下,一旦涉及到大型测量工作,很多企业都会通过全球定位导航系统来控制平面误差,或者在脱落全站仪的配合下推进测量工作进度[2]。
二、全站仪在矿山测量中的应用(一)全站仪在矿山测量中的应用案例我国某一矿山,工作人员在矿山资源的开采工作中,发现了井下温度升高的问题。
全站仪及贯通误差预计在矿山测量中的应用何爱保朱远坤(湖南省煤业集团资兴矿区安全生产管理局)摘要:文中以DTM-532型尼康全站仪在湖南省煤业集团兴源矿业公司伍家冲煤矿矿山巷道贯通测量为例,介绍了贯通误差预计理论在矿山测量中的应用。
关键词:全站仪贯通测量误差预计一、前言随着科学技术的发展,矿山测量传统的光学经纬仪测角、量边的测量方法作业强度大且效率低,远不能满足现代社会对矿山测量的要求,因此大力推广全站仪测量技术以及贯通误差预计理论很有必要。
湖南省煤业集团兴源矿业公司伍家冲矿为立井多水平开拓,-100m总回风上山与-70m南翼总回风巷贯通工程是伍家冲矿构成第二水平通风系统的重要工程。
该贯通工程是由15采区轨道上山、15采区-100车场、-100m总回风上山及-70m水平南翼总回风巷组成。
其中15采区轨道上山斜长310m、坡度20°,15采区-100车场斜长102m、坡度5‰,-100m总回风上山斜长80m、坡度35°,-70m水平南翼总回风巷斜长402m,坡度5‰。
分两条线对掘施工,设计贯通点在-100m 总回风上山与-70m水平南翼总回风巷对接处。
该工程巷道为半园拱型,锚喷支护,净宽 2.6m,巷道贯通导线总长度为3501.32m。
二、平面及高程控制测量方案测量仪器采用DTM-532型尼康全站仪。
全站仪具有自动记录存储测量结果的功能,观测目标为棱镜,不受井下风流影响,所测角度及距离精度相对高,减少了人为读错记错,自动与计算机进行数据传输。
根据贯通的目的和巷道的实际用途,依据《煤矿测量规程》确定贯通容许误差为:垂直方向±0.2m,水平方向±0.3m。
1、井下平面测量方案:施工测量时按照设计的方向和坡度,依据已有的控制点,用全站仪测方向及三角高程。
作业限差:基本控制导线采用15″导线。
(1)水平角观测采用的仪器及作业要求如下表:注:①测回间变换度盘读数(n为测回数)。
贯通测量在矿山测绘中的应用作者:王涛来源:《中国科技博览》2013年第33期摘要:贯通测量在矿山开采过程中占有很重要的地位,在进行贯通测量的时候应该根据工程的限差要求,进行误差预计,采用合理、科学的测量方法和手段,在实施的过程中严格执行测量的规程,控制好每个环节,才能使贯通测量的错误尽量减少。
关键词:贯通测量,矿山测绘,矿井中图分类号:TD1781、贯通测量在矿山测绘中的重要性所谓的贯通工程就是指在矿山实施井下作业的时候,相关工作人员按照设计的要求和方案来把某一个巷道进行挖掘到事先特定的地点上和另一个巷道进行相互连接。
在矿山生产的过程中,其十分重要的一个环节就是矿山测量环节,而在矿山测量领域中,贯通测量是其重要的组成部分,如果矿山巷道并没有展开科学、精确的测量就实施工程,那么,一定会导致很多无用巷道的出现,这样不仅仅浪费了人力、物力以及财力,更有甚者会直接威胁到工作人员的人身安全以及矿山的生产安全。
由此,我们也可以明确看出贯通测量工作在矿山安全生产中的地位和重要性,下面就分析贯通测量在矿山测绘中的应用。
贯通测量是矿山生产给矿井测量工作人员带来的一项重要任务,贯通测量的人员的责任是非常重大的,它是保证个掘进工作面再沿着设计方向掘进时能够成功贯通的关键,如果因贯通测量过程中出现偏差而未能贯通巷道或者贯通结合处的偏差超过极限,都严重影响巷道的质量甚至会出现巷道报废的现象,给国家、集体或者个人造成巨大的经济损失。
为了提高矿山贯通测量的准确性,不仅贯通测量人员要有严谨的职业态度和熟练的专业技术以外,最重要的是要对贯通工程进行精度分析,结合实际情况,选择合理科学的测量方案和测量方法,在进行测量的时候要进行一定的误差预计,并将其与贯通测量中的允许误差进行对比,它可以更好地对贯通工作进行指导,对所完成的测量和计算应该进行客观可靠的检查,杜绝出现一切错误,这样才能保证巷道贯通的质量,提高工程的质量。
2、在矿山测绘中应用贯通测量的前期准备在我们实施矿山测绘工程之前,要求测量的工作人员必须要对整个工程设计图和实施方案进行了解和掌握,对于设计图纸上面和贯通测量工程相关的任何数据以及资料都实施逐步核实、整理以及查看,天下大事必从细而做,如果我们想要保证贯通测量数据的准确性,就必须要认真对待这一环节。
贯通误差预计在矿井测量中的应用作者:石孝明来源:《中国科技博览》2018年第16期[摘要]在煤矿开采过程中,贯通测量是矿井建设发展的重要一环。
由于贯通测量工作涉及地面和井下,不但要为矿山生产建设服务,也要为安全生产提供信息,以供管理者做出安全生产决策。
贯通测量的任何疏忽都会影响生产,甚至可能导致事故的发生。
本文将对矿井测量中贯通误差预计的应用做出深入具体的分析和讨论。
[关键词]矿井测量;贯通误差预计;具体应用中图分类号:TD313 文献标识码:A 文章编号:1009-914X(2018)16-0066-011.引言在矿山工程中,在矿井巷道实现贯通建设以前,必须对矿井在地下的方向、地下导线、地面高程等相关测量信息做出精确的计算和估计,以保证矿井巷道的贯通最后能够符合矿山工程的要求。
2.贯通误差预计定义贯通误差预计就是在贯通工程施工之前,预先对矿井巷道和井筒贯通时候由地面控制、定向和地下导线等测量误差引起的水平方向贯通误差,和由地面高程测量、导入高程测量和地下高程测量等垂直方向的贯通误差而引起的高程贯通误差而进行的估算工作。
简而言之,贯通误差预计就是为了估算出矿井建设过程中横向贯通误差和高程贯通误差数值的大小,从而确定当前矿山测量工作中的误差参数体系,为矿山测量贯通的误差预计工作提供可靠的理论数据。
贯通误差预计工作属于矿山测量工作的一部分,是矿山施工工作中重要的测量内容会议,其贯通点误差的数值大小,关系着整个矿井工程的施工质量和使用效果。
3.贯通误差预计工作在矿井测量工作中的具体应用3.1 根据矿山的实际情况设计适合的贯通测量方案在进行贯通误差预计工作之前,首先要根据矿山的实际情况设计适合的贯通测量方案。
贯通测量方案的设计应该根据当前贯通工程的具体设计情况、相关施工部门的贯通施工流程、工程设计中各个节点的极限要求情况、贯通工程的设计图纸以及贯通相遇点的位置安排情况等等综合制定。
在贯通测量方案的安排总,与贯通工程相关的测量数据是非常重要的误差预计基础,相关人员应该尽量保证与贯通工程相关测量数据的准确性、可靠性和精度;对于贯通相遇点位置的安排包括与贯通工程有关的想到和井下测量永久控制点的安排和地下导线安排的节点;相关人员还应该绘制出与贯通工程相关的大比例平面尺图,在图上标明贯通工程中水平重要方向,然后再水平方向上标注相应的测量点的位置以及测量参数;最后,工作人员可以根据绘制出来的平面尺图做出相应的测量方案,然后根据矿山工程的实际情况对测量方案施行进一步的优化,最终选出误差大小、技术条件、工作量和成本大小以及作业环境好坏都能满足矿山贯通工程以及矿山整体工程要求的贯通测量方案。
全站仪及贯通误差预计在矿山测量中的应用初探发布时间:2022-10-28T01:59:32.718Z 来源:《科学与技术》2022年第12期6月作者:张亭炜[导读] 随着科技的发展,矿山测量技术水平也有了很大提张亭炜玉溪矿业有限公司,云南玉溪653405摘要:随着科技的发展,矿山测量技术水平也有了很大提高,目前,全站仪及贯通误差预计在矿山测量中被广泛应用,且取得了较好的测量效果。
本文结合实际,对全站仪及贯通误差预计在矿山测量中的具体应用展开探究论述,以供借鉴参考。
关键词:矿山测量;全站仪;贯通误差预计全站仪是一种比较先进的电子测距仪器,集光、机、电为一体,具有多种测量功能。
如全站仪可进行高差测量,可进行垂直角测量、水平角测量及斜距、平距等的测量等。
【1】全站仪便于安装与操作,在目前有非常广泛的使用。
贯通误差预计是在贯通工程施工之前,预先对坑道和井筒贯通时由地面控制、定向和地下导线等测量误差引起的水平方向贯通误差,和由地面高程测量、导入高程测量和地下高程测量等测量误差引起的高程贯通误差等进行的估算工作【2】。
下面对全站仪及贯通误差预计在矿山测量中的应用做具体分析。
1矿山测量中全站仪的应用分析1.1全站仪测绘注意事项开工前,对仪器箱背带及提手的牢固程度进行检查,以防全站仪受损。
装卸全站仪时,握住提手,不能握住显示单元下部,这样会影响仪器精度。
同时也不能拿住全站仪的镜筒,用力触碰全站仪镜筒后,全站仪内部固定部件会受到影响,仪器精度也会降低。
在太阳光照射下观测仪器,应给仪器打伞,同时带上遮阳罩,这样可保障观测精度不受影响。
如果测量环境比较杂乱,就应做好对仪器的保护工作,最好是安排专人守护仪器。
如果将仪器架设在光滑的表面,在架设时就需使用细铅丝或细绳固定住三脚架的三个角,以免仪器在使用过程中滑倒。
测量过程中,为保证测量精度,尽可能用木质三脚架代替金属三脚架,并且做好木质三脚架的固定工作。
矿山测量中加强对仪器设备的观察检查,及时发现仪器鼓掌并进行处理,以免造成测量数据不准【3】。
303在具体的开采过程中需要对矿山进行测量,在此就需要贯通测量对矿山开采进行规划。
工作人员要对井下进行测量,进而得到相对精准性的数据对矿山开采及巷道走向进行规划,确保后续开采工作的进展。
在确定巷道走向之后,贯通测量能够将巷道按照具体的开采计划进行贯通,因此贯通测量在矿山测绘中有着重要的意义。
1 矿山工程贯通误差的测定1.1 矿山施工测量矿山测量主要包括施工测量、控制测量等内容。
贯通测量一般存在3种形式,相向贯通、单项贯通与同向贯通。
相向贯通是讲两个工作面相向进行工作,从两个不同位置朝中心点进行工作。
巷道贯通测量的基本方法是测量待贯通巷道两端导线点的平面坐标和标高。
通过计算得到巷道中心线的坐标方位角和巷道腰线的斜率。
在保持坐标方位角和坡度应与原设计一致的情况下,将误差进行合理控制。
同时计算巷道两端的指向角,在巷道两端标定巷道中心线和腰线,按照不同的贯通方式进行不同的贯通工作。
1.2 控制测量控制测量主要分为四个阶段进行,包括对施工前后相关问题的解决,控制测量主要是对矿山数据的采集,是开展矿山工作的基本技术手段。
施工前夕平面控制网复测。
平面控制网的测量是对矿山相关地貌、物体等具有标志性事物的平面坐标体系。
在这一坐标体系的绘制当中,需要由专业性的工作人员进行测量,要对施工现场进行全面性的测量,通过网格线点、水准点等专业位置进行网络复测,在此基础上保障导线位置复测的一致性。
平面控制网复测具有专业性的技术要求,因此工作人员要满足这一工作需求开展精准性的工作,另外平面控制网的复测要经过多次测量,进而使平面控制网具有较强的精准性,促进矿山施工的开展。
平面控制附合导线测设。
导线对于贯通测量来讲具有重要意义,导线能够帮助工作人员正确评估矿山地形,进而精确的确定巷道的走向及位置。
在矿山内部进行双导线测设,在双导线交错中,会形成闭合导线,这就对工作提出了精确性要求,要采用更加精准的仪器进行导线的测设,以为矿山工作的开展提供数据基础。
一井贯通误差预计在测量方案制定上的运用摘要:在矿山测量工作中,贯通测量是非常重要的,贯通点误差的多少,关系整个工程质量和使用。
本文论述一井贯通测量误差预计在测量方案制定上的实际运用,根据误差预计对制定的测量方案是否合理进行技术验证,并通过在江西油盘铁矿杨全兴矿区地下开采0m中段车场的运用实例加以论述,更好地运用到实际测量工作中去。
关键词:测量方案、误差预计、实际运用、江西油盘铁矿1.引言在矿山测量中,贯通测量是一项非常重要的工作,测量人员在井巷贯通工程中所负的责任是重大的,要求每一个测量人员必须以高度的责任感和事业心,严肃认真的对待贯通测量工作,以保证贯通工程的顺利完成。
在实际工作中根据贯通工程的精度要求,选择合理的测量方案,过高过低的精度要求都是不适宜的。
因此根据贯通工程设计容许偏差的要求,编制贯通测量方案,进行误差预计,做到对贯通工程心中有数,从而正确指导贯通工作的实施。
误差预计是对贯通精度的一种估算,不是预计贯通实际偏差的大小,而是预计实际偏差可能达到的限度。
将估算的贯通预计误差与设计要求的容许误差进行比较,选择符合设计要求的、合理的测量方案和方法,进行指导施工。
以下以江西油盘铁矿杨全兴矿区地下开采0m中段车场的贯通实例来说明一井贯通误差预计在测量方案制定上的运用。
1.测量方案的设计一井贯通,指的是在一个矿井内各水平、各采区及各阶段之间或之内的巷道贯通。
这类贯通只需进行井下的平面控制测量和高程控制测量。
所以,同一矿井内巷道贯通的误差预计是估算井下平面控制测量、井下高程测量的误差对贯通偏差的影响。
江西油盘铁矿杨全兴矿区地下开采0m中段车场采用由副井两侧的进车侧巷道与出车侧巷道相向掘进的方法。
根据工程设计和进度计划安排,预计在附图的K点贯通。
现以贯通相遇点K为原点,以垂直于贯通巷道的方向作X′轴,以贯通巷道中线方向作为Y′轴,建立假定坐标系统。
则X′轴表示贯通的水平重要方向,我们重点分析K点在水平重要方向上的误差和竖直方向上的误差。

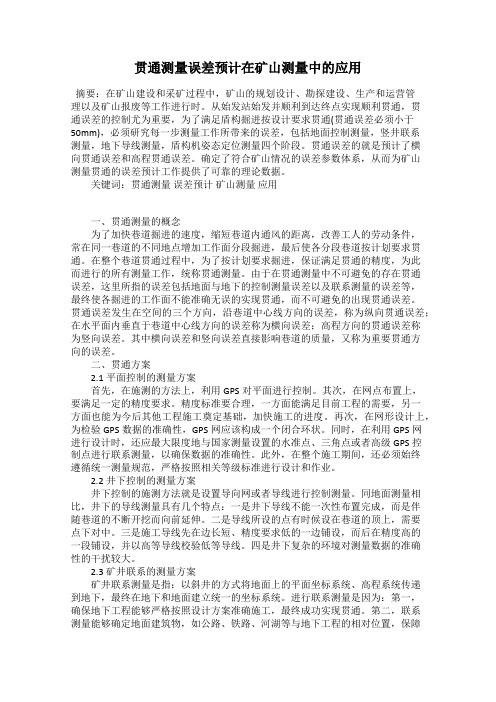

贯通测量误差预计在矿山测量中的应用
发表时间:2018-04-24T15:38:54.640Z 来源:《防护工程》2017年第36期作者:焦安宁[导读] 为了加快巷道掘进的速度,缩短巷道内通风的距离,改善工人的劳动条件。
西部黄金克拉玛依哈图金矿有限责任公司新疆塔城地区摘要:在矿山建设和采矿过程中,矿山的规划设计、勘探建设、生产和运营管理以及矿山报废等工作进行时。
从始发站始发并顺利到达终点实现顺利贯通,贯通误差的控制尤为重要,为了满足盾构掘进按设计要求贯通(贯通误差必须小于50mm),必须研究每一步测量工作所带来的误差,包括地面控制测量,竖井联系测量,地下导线测量,盾构机姿态定位测量四个阶段。
贯通误差的就是预计了横向贯通误差
和高程贯通误差。
确定了符合矿山情况的误差参数体系,从而为矿山测量贯通的误差预计工作提供了可靠的理论数据。
关键词:贯通测量误差预计矿山测量应用
一、贯通测量的概念为了加快巷道掘进的速度,缩短巷道内通风的距离,改善工人的劳动条件,常在同一巷道的不同地点增加工作面分段掘进,最后使各分段巷道按计划要求贯通。
在整个巷道贯通过程中,为了按计划要求掘进,保证满足贯通的精度,为此而进行的所有测量工作,统称贯通测量。
由于在贯通测量中不可避免的存在贯通误差,这里所指的误差包括地面与地下的控制测量误差以及联系测量的误差等,最终使各掘进的工作面不能准确无误的实现贯通,而不可避免的出现贯通误差。
贯通误差发生在空间的三个方向,沿巷道中心线方向的误差,称为纵向贯通误差;在水平面内垂直于巷道中心线方向的误差称为横向误差;高程方向的贯通误差称为竖向误差。
其中横向误差和竖向误差直接影响巷道的质量,又称为重要贯通方向的误差。
二、贯通方案
2.1平面控制的测量方案首先,在施测的方法上,利用GPS对平面进行控制。
其次,在网点布置上,要满足一定的精度要求。
精度标准要合理,一方面能满足目前工程的需要,另一方面也能为今后其他工程施工奠定基础,加快施工的进度。
再次,在网形设计上,为检验GPS数据的准确性,GPS 网应该构成一个闭合环状。
同时,在利用GPS网进行设计时,还应最大限度地与国家测量设置的水准点、三角点或者高级GPS控制点进行联系测量,以确保数据的准确性。
此外,在整个施工期间,还必须始终遵循统一测量规范,严格按照相关等级标准进行设计和作业。
2.2井下控制的测量方案井下控制的施测方法就是设置导向网或者导线进行控制测量。
同地面测量相比,井下的导线测量具有几个特点:一是井下导线不能一次性布置完成,而是伴随巷道的不断开挖而向前延伸。
二是导线所设的点有时候设在巷道的顶上,需要点下对中。
三是施工导线先在边长短、精度要求低的一边铺设,而后在精度高的一段铺设,并以高等导线校验低等导线。
四是井下复杂的环境对测量数据的准确性的干扰较大。
2.3矿井联系的测量方案矿井联系测量是指:以斜井的方式将地面上的平面坐标系统、高程系统传递到地下,最终在地下和地面建立统一的坐标系统。
进行联系测量是因为:第一,确保地下工程能够严格按照设计方案准确施工,最终成功实现贯通。
第二,联系测量能够确定地面建筑物,如公路、铁路、河湖等与地下工程的相对位置,保障整个工程的安全。
2.选择贯通测量方案及误差预计的一般方法2.1了解情况,收集资料,初步确定贯通测量方案首先应向贯通工程的设计和施工部门了解有关贯通工程的设计、部署、工程限差要求和贯通相遇点的位置等情况,并检核设计部门提供的图纸资料。
还要收集与贯通测量有关的测量资料,抄录必要的测量起始数据,并确认其可靠性和精度。
绘制巷道贯通测量设计平面图,然后就可以根据实际情况拟定出可供选择的测量方案。
2.2 选择合适的测量方法测量方案初步确定后,选用什么仪器和哪种测量方法,规定多大的限差,采取哪些检核措施,都要一一确定下来。
这个选择是和误差预计相配合进行的,常常是有反复的过程。
2.3进行贯通误差预计根据所选择的测量仪器和方法,确定各种误差参数。
依据初步选定的贯通测量方案和各项误差参数,就可估算出各项测量误差引起的贯通相遇点在贯通重要方向上的误差。
2.4贯通测量方案和测量方法的最终确定。
将估算所得的贯通预计误差与设计要求的容许偏差值进行比较,若前者小于后者,则初步确定的测量方案与测量方法是可行的。
当然前者过小也是不合适的。
若预计误差超过了容许偏差,则应调整测量方案或修改测量方法,增加观测次数,再重新进行估算。
通过逐渐趋近的方法,直到符合要求为止。
3、贯通需要注意的问题3.1注意原始资料的精度原始资料是进行贯通测量的基础。
在使用原始资料之前,必须要对原始资料的准确性进行详细的检查和复核。
如果发现错误要与相关部门及时地进行沟通和协调,对设计的原始资料做出修改,确保原始资料的可靠性。
3.2保证测量的质量为保证测量的质量,在测量工作开始之前要对仪器进行必要的检核。
复测的时候,可以选择同类但不同型号的仪器和不同的测量人员进行复核。
如果发现超限的情况要坚决地进行重测。
3.3及时地跟进填图
随着贯通工程和贯通测量的不断向前推进,要及时地做好填图的工作。
对于巷道的方向和坡度要及时地进行检查和调整。
当巷道接近贯通的时候,贯通测量的工作人员要及时地做出书面的通知书,通知施工人员和监理单位,做好贯通的准备工作。
3.4保证测量的精度
要提高测量的精度,具体措施为:(1)注意全站仪和棱镜的对中精度,设置好仪器的温度和气压,特别是在距离测量时要注意测定温度的准确性。
(2)竖井联测时,要尽可能采用两井定向,一井定向时要将垂球线沿风流方向布置。
(3)做好防风措施,消除风流的影响。
(4)在短边小于15m时,要适当增加对中的次数。
(5)斜巷测量要特别注意仪器的整平精度,可采取共轭角方法对角度测量进行检查。
(6)消除周围环境对测量设备的影响。
3.5GPS新技术注意事项
目前,GPS技术的发展已经比较成熟。
GPS的测量结果精度高并且测设过程也比较方便。
虽然GPS技术利用起来简单实用,但是在矿山贯通测量中也要注意一些细节问题,以免对采矿工程造成不必要的麻烦。
在贯通测量的过程中特别要注意GPS控制网的测设。
如果对无约束的平差要求精度较高时,要尽量采用多个已知点进行联测。
注意控制平差的精度。
对于出现的平差问题要及时地查找原因。
首先要对对中整平这一点进行复核,如果存在问题必须进行重新测量。
还有一种可能就是已知点的点位精度存在问题,这种情况下就需要对已知点位进行全面排查。
还可以利用全站仪进行辅助观测,与其他的国家点网进行联测对比。
由于在贯通测量中可能会发生伸缩变形,这也会对贯通测量造成一定的影响,所以,在利用GPS技术进行的贯通测量工作完成之后,也要用全站仪进行有选择的复检,以免造成贯通的误差。
参考文献
[1]崔延双.矿井长距离贯通测量误差分析与控制[J].煤炭科学技术,2013,S1:161-162.
[2]瞿来生.矿井巷贯通测量的误差分析及方案选择[J].江西建材,2013,04:260-261.
[3]高守文,王宜维,管伟.浅析在矿山测量中测绘技术的应用[J].中小企业管理与科技(上旬刊),2014,03:132.。
