热释电传感器课程设计总结报告总结报告xx年3月4号，我们十人在共同的目标——热释电传感器设计下，组成了一个团队，并在以后的四十天里，为我们共同的目标一起努力。
第一部分各周进度报告第三周，我们开了第一次讨论会，大家在认真研读老师给的设计要求的基础上共同讨论了我们设计的主要的功能，及它们的可实现、实用性。
经讨论确定了大致的方向，决定在充分查询资料后于11日最终确定设计功能，及组员的分工。
经过几天的资料查询，大家对HN911系列模块有了深一步的了解，我们知道他具有从信号接收至控制输出的全部功能。
将它的输出端上接单稳态电路(555)可以驱动继电器，然后可以实现对门的控制。
然后利用经延时电路处理的高平信号我们可以驱动我们其他模块的运作。
然后，我们确定了基于热释电红外传感器设计的附加功能模块：感应式照明模块有人经过时照明灯打开（由LED代替）。
计数功能用于统计人流量，每有一个人经过就计一次数，并有数码管显示人数。
欢迎／报警语音模块在密码开关控制下，我们的设计可以实现欢迎和报警两种模式。
在关门期间，密码开关打开为报警功能，要是有人在门前移动，仪器发出报警声音并两指示灯。
在开门期间，密码开关关闭为欢迎功能，有人来时，发出欢迎声音。
在功能模块的确定过程中，大家积极开动自己的思维，不断提出意见，给出自己的想法，逐步完善了我们提出的功能模块的设计及实现蓝本。
另外我们还对各模块的实际应用价值及使用环境做了讨论。
确定主要功能后，我们进行了分工。
HN911设计延时及计数模块由张伟、周大进、王小峰负责，密码开关功能由:卜兴华、刘鹏负责，语音模块由:张伦均、左雄、黄奎林负责，光路模块由:周庆伟，张水兵负责。
第四周，在跟老师进行交流后了解到HN911模块由于集成度太高并不符合设计要。
这周我们完成了元件的初步采购，针对实际买到的元件我们经过讨论对设计原理图进行了调整，并进行了各个模块的调试。
最主要的调整在对热释电传感器基础模块的改动，我们采用了自己搭建探测模块的方法，这在一定程度上增加了我们调试的难度，但更锻炼了我们的动手能力。

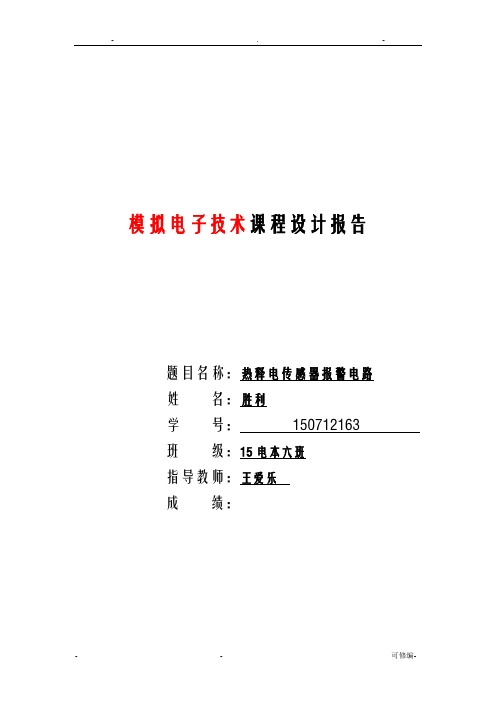

模拟电子技术课程设计报告题目名称：热释电传感器报警电路姓名：胜利学号：150712163班级：15电本六班指导教师：王爱乐成绩：工程技术学院信息工程与自动化系模拟电子技术基础课程设计任务书一、设计题目热释电传感器报警电路二、设计任务：1.有人接近时，热释电传感器报警电路发出报警，无人接近时不报警。
2.白天不起作用，晚上自动工作。
三、设计报告：1、格式要求⑴页面：A4，上下左右页边距2.0厘米。
⑵题目：小二黑体加粗；大标题：三号黑体加粗；小标题：小四黑体加粗；正文：五号宋体。
⑶页码：底部居中。
2、报告容：1.封面2.容提要3.正文1)原理概述；2)电路设计；3）元器件及参数选择；4）仿真结果分析;5）电路仿真软件介绍。
6）参考文献四、进度安排摘要报警器作为防盗的一种手段一直广受人们的欢迎。
本次设计的报警电路为红外传感报警电路，达到在夜晚自动工作且有人靠近时自动报警，无人靠近时不报警的功能。
根据实际操作所遇到的问题，也做了相应的修改。
本次实验模拟设计了热释电传感器报警器。
热敏电阻感受到的温度越高其电阻越小，光敏电阻感受到了光亮越少电阻越大。
在设计的电路过分压使热敏电阻阻值小到一定程度，光敏电阻阻值大到一定程度时，都往CD4011与非门芯片输入高电平，此时CD4011芯片输出低电平触发555定时器，使输出一个高电平，点亮LED灯。
经过分析，准备，调试后，本次的电路设计达到了课程设计的要求。
关键词：报警器红外信号处理目录前言3第一章设计要求与容 (4)1.1 热释电传感器报警器设计要求： (4)1.2 系统设计方案选择 (4)1.2.1 方案一 (4)1.2.2 方案二 (5)1.2.3 方案三 (6)第二章系统组成及工作原理 (7)2.1 系统组成 (7)2.1.1 光敏电阻与热敏电阻 (7)2.1.2 与非门电路 (7)2.1.3 LED报警电路 (8)2.2 工作原理 (8)第三章元件选择与参数计算 (9)3.1 相关原理及计算 (9)3.1.1 光敏电阻 (9)3.1.2热敏电阻 (10)3.1.3 CD4011与非门芯片12第四章实验、调试与分析 (14)4.1 焊万用板144.2 系统调试 (14)4.2.1仿真调试 (14)4.2.2焊接问题 (15)4.2.3 电路调试 (15)第五章结论 (17)参考文献 (18)附录一 (19)附录二 (20)附录三 (21)前言防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。
热释电传感器课程设计总结报告(1)
热释电传感器课程设计总结报告
一、课程目标
本课程旨在使学生了解热释电传感器的基本原理、特性、应用和设计方法，培养学生分析和解决实际问题的能力，提高学生的自主学习和实践能力。
二、教学内容
本课程主要包括以下内容：
1. 热释电效应的基本原理和实验验证。
2. 热释电传感器的结构和工作原理。
3. 热释电传感器的特性和参数。
4. 热释电传感器的应用及其优缺点。
5. 热释电传感器的设计方法和实验方案。
6. 热释电传感器的参数测试和分析。
三、教学方法
本课程采用理论讲授、实验演示、课堂讨论、实验报告等教学方法相结合，旨在帮助学生理论与实践相结合，掌握热释电传感器的基本知识和设计方法。
四、教学效果
通过本课程的学习，学生深入了解了热释电传感器的原理、特性和应用，掌握了热释电传感器的设计方法和实验方案，具备了一定的独立分析和解决实际问题的能力。
在实验室实践中，他们积极思考，认真实践，成功设计并测试出热释电传感器，获得了较好的实验结果。
最终，学生通过实验报告的撰写，深化了热释电传感器的理解，同时提
高了他们的分析、表达和写作能力。
五、改进意见
在教学过程中，应更多地引导学生参与实验设计和实践操作，使学生掌握更多的实际技能。
同时，在考核方面，可以增加对学生现场操作和技能演示的要求，以更好地评估其实际操作和技能水平。
课程设计（论文）题目：基于热释电红外线传感器的自动报警器设计院（系）：专业班级：学号：学生姓名：指导教师：摘要随着近几年我国电子技术的不断发展，许多原先的高端电子产品也逐渐步入人们的生活。
现在价格低廉的热释电红外传感器得到了很大的普及。
原本用于控制感应门的热释电红外传感器也进入了人们的生活安全保障中,在保护各方面安全工作中起着至关重要的作用。
本次设计的热释电传感器报警器能够应用于家庭、商场、仓库的夜晚自动值守防盗保护。
光敏电阻感受到的光亮越少电阻越大，依据此特性用它来作为热释电红外线传感器的开关电路。
而热释电传感器在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出控制信号，控制大功率报警装置发出声光报警信号。
本次设计利用上述的传感器，可以实现在夜晚自动进行监控报警，给夜班值守人员减轻了负担，为社会节约了资源，创造了价值。
经过分析、仿真后，本次的电路设计具备了相应的报警灵敏度与报警能力，总体水平基本达到了课程设计的要求。
能够运用在家庭、商场、仓库等需要夜晚自动值守防盗保护的场合，为人们的日常生活带来了方便，更为私人财产和公共财产的保护起到了一定的作用。
关键字：热释电红外线传感器；光敏电阻；报警器；555定时器目录第1章绪论 (1)第2章方案论证 (3)2.1 热释电传感器报警器设计要求 (3)2.2 系统设计方案选择 (3)2.2.1方案一 (3)2.2.2方案二 (3)第3章电路设计 (6)3.1 传感器电路设计 (6)3.2 光敏电路设计 (8)3.3 555定时器电路设计 (9)3.4 报警电路设计 (9)3.5 电源电路设计 (11)第4章仿真与调试 (12)第5章课程设计总结 (15)参考文献 (16)附录Ⅰ (17)附录Ⅱ (18)第1章绪论热释电红外传感器是一种非常有应用潜力的传感器。
它能检测人或某些动物发射的红外线并转换成电信号输出。
河北工程大学信息与电气工程学院课程设计说明书（2011/2012学年第二学期）课程名称：单片机原理与应用课程设计题目：红外热释电报警系统专业班级：学生姓名：学号：指导老师：设计周数：2周设计成绩：目录一课题概述 (2)二设计目的 (2)三设计正文3．1 系统分析 (3)3．2 设计方案 (3)3．3 硬件模块设计3．3．1．热释电传感器 (8)3．3．2．电平转换电路 (9)3．3．3．数码管显示电路 (10)3．3．4．功放电路 (10)3．3．5．串口电路 (11)3．4软件设计3．4．1程序设计思想 (12)3．4．2重要程序设计 (13)四课程设计总结 (17)一、课题概述目前，随着科技的不断进步，电子技术的快速发展，人们的生活水平得到了很大的改善，电话、手机、空调等高科技产品的使用越来越成为家庭生活的主旋律。
但是，除了环境因素外，科学技术的发展也给人们的生活、财产带来不安定因素，利用社会进步创造出来的技术产品达到个人犯罪目的的事情时有发生。
这就为监控设备在居家安全、政府文件保密等领域的研究提供了必要的前提，当然，纯粹用于自然环境所带来的一些必要的监控处理方面的设计也是很广泛的。
如何进行安全监控成了一个热点。
本学期我们学习了单片机原理及应用这门课程。
在此基础之上我们又开展了关于单片机的课程设计，我们小组设计的是基于单片机控制的红外热释电报警系统。
基于对课题的理解，本次设计要求我们完成一个基于单片机控制的红外热释电报警的完整系统，即当有人闯入时，热释电便会采集到红外信号，并对信号进行放大，然后通过调理电路，有LED亮对信号输入进行提示并将其转化为适合单片机处理的低电平；通过单片机的处理，判断当某一路有信号输入时，相应的LED数码管会显示房间号同时启动报警器，以实现报警的效果。
二、设计目的理论学习固然重要，但仅仅止于纸上谈兵是没有意义的，只有实践才是检验真理的唯一标准。
因此为了进一步深入地学习单片机技术，将实践动手能力与课堂上学习的理论知识有机的结合起来，从而开展了此次单片机的课程设计。
模电课程设计温度报警器课程设计报告书温度报警器的设计学院电子与信息学院专业班级学生姓名学生学号指导教师课程编号课程学分起始日期目录一、选题背景 (1)二、方案论证(设计理念) (1)1、设计题目要求 (1)2、总体设计方案 (1)2.1 设计思路 (1)2.2 设计方案 (1)2.3 方案论证与比较 (2)三、单元电路设计3．1 窗口比较器电路 (3)3．2 555多谐振荡器电路 (3)3．2 三极管基本开关电路 (4)四、整机电路4.1 整机电路图 (5)4.2 元件清单 (7)五、性能指标的测量与分析 (7)5.1电路测试 (7)5.1.1 测试使用的仪器 (7)5.1.2指标测试步骤、测量数据与分析 (7)5.1.3 故障分析及处理 (8)六、课程设计总结 (9)七、参考文献 (10)温度报警器的设计一、选题背景设计制作一个测温电路，能够根据环境温度的变化产生相应的反应。
若外界温度t1，测温装置感所应的温度t(t>t1)，加热到t2：若t1<t<t2，电路以指示灯闪亮，但扬声器不报警；< bdsfid="104" p=""></t<t2，电路以指示灯闪亮，但扬声器不报警；<>若tt2，电路指示灯熄灭，同时扬声器报警，警报声频率为1kHz。
二、方案论证(设计理念)1 设计题目要求本课题要求设计制作一个测温器，检测并显示环境温度的变化。
要实现的功能：假设常温为t1、经加热后的温度为t2，当测温装置感所应的温度t：t1<t<t2，电路以指示灯闪亮，闪烁频率为0.5hz，但扬声器不报警；tt2，电路指示灯熄灭，同时扬声器报警，警报声频率为1kHz。
</t<t2，电路以指示灯闪亮，闪烁频率为0.5hz，但扬声器不报警；t应解决的主要问题：为完成上述课题所要求的功能，重点在于：如何将不同区间的温度转化成我们所需要的电压或电流信息，进而通过这些信息实现不同温度区间的功能的实现；对扬声器和电路指示灯不同频率的控制。
课程设计说明书课程设计名称：模拟电路课程设计课程设计题目：热释电传感器报警电路学院名称：航空大学信息工程学院专业：通信工程班级：学号：：评分：教师：2016 年 4 月29 日模拟电路课程设计任务书2015－2016学年第 2学期第 7 周－ 9 周题目热释电传感器报警电路容及要求采用热释电传感器RE200B设计电路，当有人接近传感器时，热释电传感器报警电路发出报警，无人接近时不报警，报警距离为2m。
进度安排第7周：查阅资料，学习仿真软件，确定方案，完成原理图设计及仿真；第8周：领元器件、仪器设备，制作、焊接、调试电路，完成系统的设计；第9周：检查设计结果、撰写课设报告。
学生：方倡廉、莫图源指导时间：周一、周三、周四、周五指导地点：E610室任务下达2016 年4月11日任务下达2016 年4月29日考核方式 1.评阅□√ 2.答辩□ 3.实际操作□√ 4.其它□指导教师敏系（部）主任徐新河注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要随着近几年我国电子技术的不断发展，许多原先的高端电子产品也逐渐步入人们的生活。
现在低廉的价格热释电红外传感器得到了很大的普及。
原本用于感应门的热释电红外传感器也进入了人们的生活安全保障中。
本次实验模拟设计了热释电传感器报警器。
传感器采用的型号为re200b，并配上其专用的芯片biss0001进行调试。
Re200b在感受到周围有人体红外的移动的同时会输出一个高电平到biss0001，同时由于9号引脚接入了大电阻固定输入高电平，biss0001检测到信号会输出高电平触发蜂鸣器。
经过分析，准备，调试后，本次的电路设计达到了课程设计的要求。
关键字：re200b、biss0001、报警、蜂鸣器目录第一章系统组成及工作原理 (1)1.1系统设计方案选择 (1)1.1.1方案一 (1)1.1.1方案二 (2)第二章电路设计 (3)2.1热释电传感器 (3)2.2BISS0001 (4)2.3报警电路 (5)第三章实验原理图及实验调试 (6)3.1实验原理图 (6)3.2实验调试 (7)第四章结论 (8)参考文献 (9)第一章系统组成及工作原理1.1 系统设计方案选择1.1.1方案一图1.1 方案一系统图示热敏电路：此电路主要由一个定值电阻（10k）及热敏电阻组成，两个电阻串联接于5V直流稳压电源上（顺序依次为VCC-热敏电阻-A脚输出电压-定值电阻-接地），在两个电阻之间接与门芯片的输入端A端。
摘要随着近几年我国电子技术的不断发展，许多原先的高端电子产品也逐渐步入人们的生活。
现在低廉的价格热释电红外传感器得到了很大的普及。
原本用于感应门的热释电红外传感器也进入了人们的生活安全保障中。
本次实验模拟设计了热释电传感器报警器。
由于热释电传感器专业芯片无法购得，故采用热敏电阻替代。
热敏电阻感受到的温度越高其电阻越小，光敏电阻感受到了光亮越少电阻越大。
在设计的电路中通过分压使热敏电阻阻值小到一定程度，光敏电阻阻值大到一定程度时，都往CD4011与非门芯片输入高电平，此时CD4011芯片输出低电平触发555定时器，使输出一个高电平，点亮LED灯。
经过分析，准备，调试后，本次的电路设计达到了课程设计的要求。
关键字：热敏、光敏、报警、555目录第一章系统组成及工作原理 (1)1.1 热释电传感器报警器设计要求： (1)1.2 系统设计方案选择 (1)1.2.1方案一： (1)1.2.2方案二 (2)第二章电路设计 (3)2.1光敏电路 (3)2.2热敏电路 (3)2.3与非门电路 (4)2.4 NE555单稳态延时电路 (4)2.5 报警电路 (5)第四章实验调试 (8)第五章结论 (9)参考文献 (10)附录一元件清单 (11)第一章系统组成及工作原理1.1 热释电传感器报警器设计要求（1）可实现非法入侵报警；（2）使用光敏电阻控制，白天不报警，晚上自动开始工作；（3）当有人靠近时报警，热释电传感器报警，没有人靠近时不报警1.2 系统设计方案选择1.2.1方案一：热释电传感器传感器报警电路主要由信号探测电路、开关电路、信号控制电路和报警电路等几部分组成。
其系统框图如图1.2.1所示。
图1.2.1 系统框图该方案使用热释电传感器作热控，当有人经过时，其可视为一1mV，1Hz 的小电源，经过二级放大及二极管得到一低电平触发555电路使LED发光，但在调试中发现在没有专业芯片过滤放大的情况下，热释电传感器受干扰严重，且无法达到放大效果，故弃置不用。
课程设计说明书课程设计名称：模拟电路课程设计课程设计题目：热释电传感报警器学院名称：信息工程学院专业：通信工程班级：学号：姓名：评分：教师：20 15年 4 月 25日模拟电路课程设计任务书20 14 －20 15 学年第 2 学期第 7 周－ 9 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要随着社会的不断进步，电子技术的不断发展，人们的生活水平得到了很大的改善，许多高科技产品的使用越来越成为家庭生活的主旋律，因此人们对自己所处环境的安全要求就越来越高，特别是家居安全，不得不时刻留意不速之客的光顾。
为此，许多小区，家庭都安装了报警系统，这有效的的保证了居民的人身财产安全。
而本文介绍的热释电传感器报警器由于设计简单，价格低廉而得到了越来越多人的青睐。
本次实验模拟设计了基于BISS0001集成芯片的热释电传感器报警器。
该报警器主要由热释电传感器及其检测电路，报警电路组成。
热释电传感器和集成芯片BISS0001是报警器设计的核心器件，热释电传感器把人体的红外信号转换为电信号，再通过集成芯片对电信号的处理来驱动蜂鸣器报警。
关键字：热释电传感器，报警电路，高低电平目录前言 (1)第一章系统组成及方案设计 (2)1.1热释电传感器报警电路的系统组成 (2)1.2热释电传感报警器方案设计一 (3)1.3热释电传感报警器方案设计二 (4)第二章电路组成以及基本原理 (5)2.1热释电传感器........................................ 错误！未定义书签。
