改进型GTS1A型探空仪浅析【摘要】GTS1型数字式探空仪是我国L波段雷达进行高空探测使用的主要仪器之一，经过十年的运行，取得了令人满意的效果。
上海长望气象科技有限公司在此基础上又推出了它的改进型——GTS1A型数字式探空仪。
【关键词】数字式探空仪；GTS1型；GTS1A型；业务化试运行0 引言中国气象局气象探测中心对GTS1A探空仪的试验考核，按照定型设计以及业务要求，进行稳定性试验，其中业务化试运行检验GTS1A探空仪业务适用性在湖南气象培训中心长沙高空气象探测站进行。
现将试运行基本情况向各位同行做简单介绍。
1 GTS1A型数字探空仪概述1.1 直观的变化外壳采用泡沫成型，拿到手可以明显觉得质量轻于GTS1型（m≤350g，包括电池），如图1。
温度传感器与湿度传感器均已牢固焊接在支架之上，如图2。
供电电源：采用干电池组，GTS1A型数字探空仪采用干电池，中心零电位；直流电压-23V～+31V，工作时间平均不小于120min。
智能转换板和发射板外观变化不大，全部零件及集成块、晶体管等电子元件均牢固地安装在印制电路板上。
图1 GTS1A外形图注：1-珠状热敏电阻；2-湿敏电容；3-XP3；4-防雨罩图2 温湿度传感器支架1.2 工作原理数字探空仪由传感器、智能转换器、发射机和电池组成，电原理方框图见图3。
图3 电原理图1.3 传感器1.3.1 气温测量采用直径0.6×1.1mm珠状热敏电阻，在无风空气条件下响应时间约3秒，珠状热敏电阻表面采用镀铝工艺可减少长短波辐射误差。
1.3.2 气压附温测量采用DHT玻壳精密型NTC热敏电阻，作为温度补偿传感器，其安装在气压传感器外，用胶水封固。
1.3.3 湿度测量采用灵敏度高、滞后系数小、滞差环小、温度系数小的高分子薄膜湿敏电容。
其具有测湿范围广，响应速度快，体积小等优点。
在25℃时，响应时间<3秒，在-20℃时，响应时间<15秒，年漂移量<±1.5%。

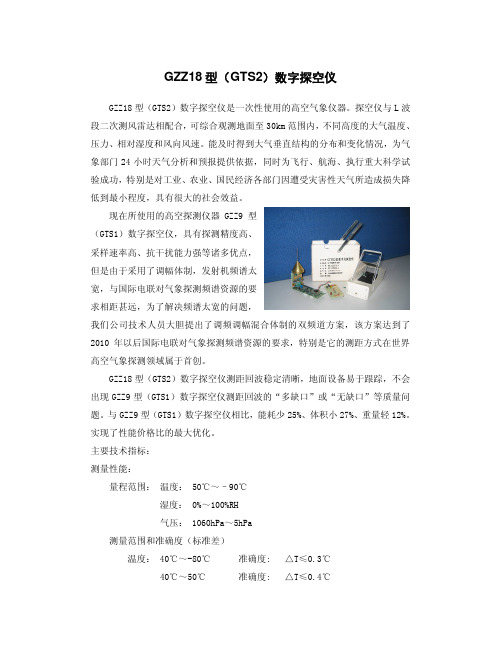

GZZ18型（GTS2）数字探空仪GZZ18型（GTS2）数字探空仪是一次性使用的高空气象仪器。
探空仪与L波段二次测风雷达相配合，可综合观测地面至30km范围内，不同高度的大气温度、压力、相对湿度和风向风速。
能及时得到大气垂直结构的分布和变化情况，为气象部门24小时天气分析和预报提供依据，同时为飞行、航海、执行重大科学试验成功，特别是对工业、农业、国民经济各部门因遭受灾害性天气所造成损失降低到最小程度，具有很大的社会效益。
现在所使用的高空探测仪器GZZ9型（GTS1）数字探空仪，具有探测精度高、采样速率高、抗干扰能力强等诸多优点，但是由于采用了调幅体制，发射机频谱太宽，与国际电联对气象探测频谱资源的要求相距甚远，为了解决频谱太宽的问题，我们公司技术人员大胆提出了调频调幅混合体制的双频道方案，该方案达到了2010年以后国际电联对气象探测频谱资源的要求，特别是它的测距方式在世界高空气象探测领域属于首创。
GZZ18型（GTS2）数字探空仪测距回波稳定清晰，地面设备易于跟踪，不会出现GZZ9型（GTS1）数字探空仪测距回波的“多缺口”或“无缺口”等质量问题。
与GZZ9型（GTS1）数字探空仪相比，能耗少25%、体积小27%、重量轻12%。
实现了性能价格比的最大优化。
主要技术指标：测量性能：量程范围：温度： 50℃～–90℃湿度： 0%～100%RH气压： 1060hPa～5hPa测量范围和准确度（标准差）温度： 40℃～-80℃ 准确度: △T≤0.3℃40℃～50℃ 准确度: △T≤0.4℃-80℃～-90℃ 准确度: △T≤0.4℃湿度： 15％～95％ RH 准确度: 环境温度≥－25℃ △U≤5%RH环境温度≤－25℃ △U≤10%RH 气压： 1050 hPa～10hPa 准确度: 气压≥500 hPa △P≤±2 hPa气压≤500 hPa△P≤±1hPa 电气性能载波中心频率范围(fo)：1675±3MHz；1676.5±3MHz载波频率稳定性：1672 MHz～1679.5MHz发射峰值功率：≥250Mw频谱宽度(-50db)：≤2.0MHz调制方式：FSK移频键控副载波频率： 31.25 kHz±0.5 kHz传输速率： 1200Baud采样周期： ≤1.5s接收机中心频率范围：403MHz±5MHz接收机灵敏度：优于2.5mv/m（回答百分比优于50%）接收机输出脉冲宽度：5～8uS供电电源：直流电压±10.5V±1V，工作时间90min。
第八章G E Z 1 0 型探空仪检测箱第一节概述用途：为GTS1型数字探空仪的温度、湿度传感器在施放前与检测箱内的温度、湿度标准仪器进行比对的一台综合性检测设备。
检测箱：配有测量精度很高的热敏电阻通风干、湿表，作为温度、湿度的标准仪器。
智能数字显示窗口可分别选择R（湿度传感器的阻值测量）、V（镁电池的电压测量）、T（干球温度）、U（相对湿度）、P（气压）显示或按循环次序依次的显示：干球温度相对湿度气压附温湿球温度基测箱所在高度的气压，另外还配有直流输出稳压电源供探空仪施放前调机使用。
第二节主要技术指标一、干、湿球温度表1、测量范围和准确度：温度：5℃—35℃，标准差±0.2℃；湿度：15％—95％RH，标准差±2％RH；2、检测室：⑴温度稳定性：≤0.2℃，温度在5℃—35℃范围内，整机通电10分钟之后；在5分钟内温度最大波动不超过±0、5℃；⑵湿度稳定性：△u≤2％RH，湿度在15％~95％范围内，整机通电10分钟之后；在5分钟内湿度最大波动不超过2％RH；3、电阻测量（1MΩ电阻并联值）：范围：1KΩ—999 KΩ，准确度：5％；4、镁电池电压测量（负载180Ω）：范围：DC 0—50V，准确度：±0.2V5、外形尺寸：496×176×276mm；6、质量：小于18㎏；7、电源：⑴箱内供电电压：DC 12V或9V±0.5V；⑵电源适应能力：AC 220V±22V，50Hz第三节整机结构及功能一、整机结构整机结构：由湿敏元件潮湿老化及基值测定室，电器箱，检测室三部分组成。
1、湿敏元件潮湿老化及基值测定室：在该室内安装了供湿敏元件潮湿老化用的硫酸钾饱和溶液瓶及供基值测定用的硅干燥剂瓶。
密闭在瓶内的硫酸钾饱和溶液其相对湿度可达95%—99%RH，密闭在瓶内的硅干燥剂其相对湿度为0—3％RH。
2、电器箱：电器箱由前面板，后盖板及箱体部分组成。
探空基本结构引言探空是一种常用的气象观测方法，它通过发射探空仪器到大气中进行测量，以获取大气各层的温度、湿度、气压等数据。
探空基本结构是指探空仪器的组成部分以及其工作原理和功能。
本文将从仪器、探空过程和数据分析三个方面介绍探空基本结构。
一、仪器1. 气球：用于携带探空仪器升空的气球通常是由橡胶或氯丁橡胶制成的薄膜，具有轻便、柔韧等特点。
2. 控制装置：控制装置用于控制气球的升降速度和方向，通常由电脑或遥控设备控制。
3. 探空仪器：探空仪器主要包括温湿度探头、气压探头和风向风速探头。
温湿度探头用于测量大气温度和湿度，气压探头用于测量大气压力，风向风速探头用于测量风向和风速。
二、探空过程1. 准备：在探空之前，需要对气球进行充气、连接探空仪器并进行校准，确保仪器的准确性和稳定性。
2. 发射：气球装载好探空仪器后，通过控制装置控制气球升空。
在升空过程中，探空仪器会自动记录大气的各种参数。
3. 上升过程：气球上升时，探空仪器会不断测量并记录温度、湿度、气压等参数的变化。
这些数据会随着高度的增加而发生变化。
4. 下降过程：当气球达到一定高度时，控制装置会控制气球下降。
下降过程中，探空仪器仍然会不断测量并记录大气参数的变化。
5. 降落：控制装置会控制气球平稳降落。
降落后，探空仪器会被回收，数据会被传输到数据中心进行分析和处理。
三、数据分析1. 温度剖面图：通过探空仪器测量的温度数据可以绘制温度剖面图，展示大气温度随高度变化的规律。
温度剖面图通常呈现出温度随高度上升或下降的趋势，揭示了大气的逆温层、层结等现象。
2. 湿度剖面图：利用探空仪器测量的湿度数据可以绘制湿度剖面图，展示大气湿度随高度变化的规律。
湿度剖面图可以显示出大气中水汽的分布情况，对气象预报和天气分析具有重要意义。
3. 气压剖面图：通过探空仪器测量的气压数据可以绘制气压剖面图，展示大气气压随高度变化的规律。
气压剖面图可以揭示大气的垂直结构，对天气系统的形成和发展提供重要参考。
imet-xq2探空仪工作原理
IMET-XQ2探空仪是一种用于测量大气中温度、湿度、气压和风速、风向的气象仪器。
其工作原理与常见的探空仪类似。
IMET-XQ2探空仪包含了一系列传感器和仪器，主要有温度传感器、湿度传感器、气压传感器、风速传感器和风向传感器。
这些传感器通过与大气接触，测量不同的气象参数。
温度传感器使用热敏电阻或热电偶，根据温度的变化来测量大气中的温度。
湿度传感器一般采用湿度敏感元件，如湿敏电阻或湿敏电容器，通过测量元件电阻或电容的变化来确定湿度值。
气压传感器通常采用压电或毛细管传感器，它们能够测量大气中的压强。
风速传感器可通过测量空气流经传感器时引起的压差来确定风速大小。
风向传感器则是通过转子或风向标等物理结构，根据大气中风的方向来测量风向。
IMET-XQ2探空仪将这些传感器的测量结果通过电路和数据处理单元进行处理和计算，最终得到温度、湿度、气压、风速和风向等气象参数的数值。
IMET-XQ2探空仪常用于气象观测、天气预报、气候研究等领域，其准确的测量数据对于了解和预测大气环境非常重要。
ＧＥＺ１０型探空仪检测箱使用说明书上海长望气象科技有限公司目录一 概述二 主要技术指标三 使用方法四 注意事项１ 概述ＧＥＺ１０型探空仪检测箱是对数字探空仪，探空施放前进行地面温度、气压、湿度检测的一台综合性设备。
该设备具有外观新颖、重量轻、使用方便、检测数据稳定可靠等优点，设备配备了智能高精度的数字显示仪表，为探空仪检测提供了温度、湿度的相对标准，检测箱在饱和盐的配合使用下还可对湿敏元件进行全量程的特性校准。
２ 主要技术指标2.1 干湿表干湿表安装在检测室内,应符合以下要求:测温范围和准确度: 5～35o C,±0.2o C(标准差)测湿范围和准确度: 15％～95％RH,±2％RH(标准差)2.2 检测室温度: 在室内正常温度条件下(5～35o C),稳定后,探空仪温度元件安放处15mm 内最大温度波动不超过0.2o C,与温度测量点间的温差不超过0.2o C。
湿度：探空仪湿度元件安放处15mm内的最大湿度波动不超过2％RH,与湿度测量点间的湿度差不超过2％RH。
2.3 气压范围: 500～1050hPa准确度: 1.5hPa (标准差)2.4 电阻测量（并联1MΩ）范围: 1K～999K显示： 5×××.×准确度： 5％2.5镁电池电压测量（负载200Ω）范围: 0～50V显示： 6×××.×准确度： 0.2V2.6 电源a. 箱内电源输出: 直流12V±1Vb. 电源适应能力: 交流220V±15％，50Hz ３ 使用方法3.1 整机结构及功能简介检测箱的整机结构如图１所示整机结构共有四个部分组成:a. 电器箱；b. 温、湿度检测室；c. 饱和盐湿度控制室；d. 热敏电阻通风干湿表。
3.1.1 电器箱电器箱由前面板、后面板及箱体部分组成。
3.1.1.1 前面板 (如图２)前面板上方(a)是参数显示窗口，它受控于各参数开关(b)。
通用型探空仪基测箱作者：马林孙宝京郭延松来源：《现代电子技术》2014年第24期摘 ;要：针对由于目前我国高空气象探测使用的探空仪基测箱不通用，而引起的基测箱配发重复、资源浪费等问题，首次提出设计一种通用型探空仪基测箱。
采用低功耗、高精度的传感器测量气温、气压，通过DSP完成各气象要素的采集、计算和电路控制，使用FPGA完成逻辑、接口和显示控制等功能，设计电源变换电路为8种型号探空仪提供工作电源。
通过测试表明通用型探空仪基测箱测量精度满足设计指标要求，可为多型探空仪提供基值测定功能，具有广阔的推广前景。
关键词：探空仪; 传感器; 气温; 高空探测; 基值测定中图分类号： TN06⁃34; TH765 ; ; ; ; ; ;文献标识码： A ; ; ; ; ; ; ; ; ; ; ; ; ; ;文章编号：1004⁃373X（2014）24⁃0112⁃03General type basic value measurement box for sondeMA Lin， SUN Bao⁃jing， GUO Yan⁃song（Department of Electron Reconnaissance， Shenyang Artillery Academy of PLA， Shenyang 110867， China）Abstract： Since the basic value measurement box for radiosonde currently used in Chinese high⁃altitude meteorological sounding is not common， which causes repeated allotment and waste of resources， the design of a general type basic value measurement box for sonde is proposed in this paper. The low power consumption and high precision sensor are used in the box to measure the atmospheric temperature and pressure. Acquisition and calculation of the meteorological factors，and circuit control are accomplished by the aid of DSP. logic， interface and display control functions are completed by FPGA . A power conversion circuit is designed to provide power supply for 8 models’ radiosondes. The testing results show the accuracy of the general type basic value measurement box for sonde can meet its design requirements， provide basic value measurement for multi⁃type radiosondes， and has a broad prospect for promotion.Keywords： radiosonde; sensor; air temperature; aerological sounding; basic value measurement0 ;引 ;言无线电探空仪是测量空中气压、温度、湿度等大气参数，并将其测量值通过无线电信号传回地面的仪器，简称探空仪[1]，是炮兵防空兵气象分队实施高空气象探测的必备仪器。
第八章G E Z 1 0 型探空仪检测箱第一节概述用途：为GTS1型数字探空仪的温度、湿度传感器在施放前与检测箱内的温度、湿度标准仪器进行比对的一台综合性检测设备。
检测箱：配有测量精度很高的热敏电阻通风干、湿表，作为温度、湿度的标准仪器。
智能数字显示窗口可分别选择R（湿度传感器的阻值测量）、V（镁电池的电压测量）、T（干球温度）、U（相对湿度）、P（气压）显示或按循环次序依次的显示：干球温度相对湿度气压附温湿球温度基测箱所在高度的气压，另外还配有直流输出稳压电源供探空仪施放前调机使用。
第二节主要技术指标一、干、湿球温度表1、测量范围和准确度：温度：5℃—35℃，标准差±0.2℃；湿度：15％—95％RH，标准差±2％RH；2、检测室：⑴温度稳定性：≤0.2℃，温度在5℃—35℃范围内，整机通电10分钟之后；在5分钟内温度最大波动不超过±0、5℃；⑵湿度稳定性：△u≤2％RH，湿度在15％~95％范围内，整机通电10分钟之后；在5分钟内湿度最大波动不超过2％RH；3、电阻测量（1MΩ电阻并联值）：范围：1KΩ—999 KΩ，准确度：5％；4、镁电池电压测量（负载180Ω）：范围：DC 0—50V，准确度：±0.2V5、外形尺寸：496×176×276mm；6、质量：小于18㎏；7、电源：⑴箱内供电电压：DC 12V或9V±0.5V；⑵电源适应能力：AC 220V±22V，50Hz第三节整机结构及功能一、整机结构整机结构：由湿敏元件潮湿老化及基值测定室，电器箱，检测室三部分组成。
1、湿敏元件潮湿老化及基值测定室：在该室内安装了供湿敏元件潮湿老化用的硫酸钾饱和溶液瓶及供基值测定用的硅干燥剂瓶。
密闭在瓶内的硫酸钾饱和溶液其相对湿度可达95%—99%RH，密闭在瓶内的硅干燥剂其相对湿度为0—3％RH。
2、电器箱：电器箱由前面板，后盖板及箱体部分组成。
⑴前面板按键说明：a—各参数显示窗口，受控于各参数开关b；b—开关b的选择功能如下：R—按下此键显示被测湿敏元件的阻值（kΩ）V—按下此键显示被测镁电池电压；T—按下此键显示检测室内环境温度；U—按下此键显示检测室内相对湿度；P—按下此键盘显示基测箱高度的气压；循环显示键：将依次显示干球温度、相对湿度、气压附温、湿球温度、基测箱所在高度的气压；c—AC 220V电源开关；d—温度选择开关，开关位于T为干球温度，位于T。
为硅干燥瓶内温度。
e—镁电池插座。
⑵后盖板。
a —通风窗口。
b—XS1，六芯凹座，色标为红色。
c—XS2，五芯凹座，色标为黄色。
d—XS3，六芯凸座标为白色。
e—电源插座。
⑶插座XS1、XS2、XS3与插头XP1、XP2、XP3的连接。
R—基测瓶内热敏电阻T1R—干球温度表T2R—湿球温度表T3R—湿敏电阻US—风扇3、温、湿度检测室在检测室内装有通风干湿表、轴流马达及探空仪温、湿度元件专用插座。
探空仪温、湿度元件与标准仪器的对比是在检测室内进行的。
⑴通风干湿表通风干湿表由干球温度表、湿球温度表、轴流马达组成。
干湿球温度表的温度—阻值特性完全一致，测量精度优于0.1℃，具有长期的稳定性，年漂移量小于0.03℃。
湿球温度表与干球温度表的区别是湿球温度表的表面包有一层脱脂纱布。
⑵轴流马达及温湿度元件专用插座轴流马达的特点是风量大、风速稳定，升温小、使用寿命长。
其作用是通过恒速运转后向干湿球温度表输送恒定的风量，提高通风系数A的稳定性。
另一方面通过马达大风量的搅拌，检测室内的温度、湿度的均匀性得到了改善。
检测室内的插座是为探空仪温、湿度元件设计的一种专用插座，该插座与后盖板XS3插座连接。
单元标题：第八章G E Z 1 0 型探空仪检测箱第四节使用方法和维护教学时数：（2）学时，其中理论（2）学时，实验（0）学时，上机（0）学时，其他（0）学时：教学目的与要求：掌握湿敏元件高湿老化瓶、基值测定瓶、各功能键、镁电池插座e、通风干湿表的使用方法。
主要教学内容：湿敏元件高湿老化瓶、基值测定瓶、各功能键、镁电池插座e、通风干湿表的用法。
教学重点与难点：湿敏元件高湿老化瓶、基值测定瓶、各功能键、镁电池插座e、通风干湿表的用法。
课后作业：1、硫酸钾饱和溶液的配制及用途。
2、变色硅胶的配制方和及用途3、R、V、T、U、P、循环键的功能。
4、通风干湿表的使用方法。
课后体会：通过教学，使学生了解了G E Z 1 0 型探空仪检测箱湿敏元件高湿老化瓶、基值测定瓶、各功能键、镁电池插座e、通风干湿表的用法。
通过实习进一步掌握。
第四节 使用方法一、湿敏元件高湿老化瓶的用法1、硫酸钾饱和溶液的配制及用途将50g 左右的纯硫酸钾（42SO K ）倒入瓶内，再倒入适量的蒸馏水，使其完全溶解达到饱和状态即可待用。
硫酸钾饱和溶液在密闭容器内能产生95—99％的相对湿度，该湿度环境供湿敏元件高湿老化之用。
饱和溶液经长期使用后水份逐渐蒸发减少最后成为结晶体盐，此时可按配制方法向容器内再次加入适量的蒸馏水即可。
2、使用方法⑴ 开启电源开关C ，按下R 键⑵ 将湿敏元件置于专用插座上，放入瓶内盖紧瓶盖,这时显示窗口便显示被测元件在高湿环境内的阻值，老化完毕后取出元件盖紧瓶盖。
二、基值测定瓶的用法1、变色硅胶的配置及用途将100g 左右深兰色的变色硅胶，或占容器1/10左右体积的变色硅胶倒入瓶内，盖紧瓶盖即可待用。
2、使用方法经潮湿老化后，传感器转移至基值测定瓶内，盖紧瓶盖，通风搅拌时间约3分钟，待元件阻值稳定不变时便可记录。
硅胶极易吸潮，每次测试完毕后应立即盖紧瓶盖，防止失效。
长期使用后，硅胶由深蓝转浅蓝，失效时变为浅红色。
硅胶出现浅蓝色后，应立即更换新的硅胶（一般一星期理换一次），以保证元件基值测定的准确性。
三、各功能键的使用1、R、V、T、U、P、循环键的使用：R湿敏元件的电阻值、V镁电池电压、T干球温度、U通风干湿表相对湿度、P环境气压、按下循环键将进行循环显示：依次为干球温度、通风干湿表相对湿度、气压附温、湿球温度、基测箱高度气压。
2、干湿球温度T键的使用T干球温度键的使用应与d开关连动使用，按下T键，d开关位于T，这时显示的是通风干湿表的干球温度。
按下T键，d开关位于T，显示的是基值测定瓶内的温度。
四、镁电池插座e的使用方法将注水后的镁电池插头与前面板e插座连接，按下面板V键，待显示器达到24V（27V电池）或21V（24V电池）或16V（18V电池）时取下镁电池待放球使用。
五、通风干湿表1 、湿球温度表纱布包扎方法将脱脂纱布剪成20mm×40mm的长方形，包扎前将纱布沾上洁净水，使其完全湿润，纱布绕温度表表面转动1⅓圈，且紧密贴住湿球表，用脱脂棉线将纱布在湿球温度表的凹陷处及底部扎紧，然后剪去底部多余纱布。
2、通风干湿表的使用方法通风干湿表是用来测量检测室内温度T及相对湿度U的标准仪器。
干球温度表安放在检测箱偏后方，湿球温度表则位于干球温度表的前面。
当需要测量检测室内的标准温度、湿度时，按以下步骤进行：⑴开启电源开关，此时显示窗口灯亮，轴流马达转动。
⑵关紧检测室门，取出湿球温度表沾上蒸馏水，然后插入原孔内，等3分钟后在3—5分钟内录取温度和湿度的标准值。
录取或显示方式有二种：① 选择显示：按下T 键，d 开关位于T ，此时显示干球温度；按下U 键，d 开关位于T ，此时显示相对湿度。
② 循环显示：按下循环键，d 开关位于T ，此时循环显示：干球温度、相对湿度、气压附温、湿球温度、地面环境气压。
单元标题：第八章 G E Z 1 0 型探空仪检测箱第四节 使用方法和维护教学时数：（2）学时，其中理论（2）学时，实验（0）学时，上机（0）学时，其他（0）学时：教学目的与要求：掌握湿敏元件基值电阻0R 温度0T 测定、T 、P 、U 传感器施放前测量精度比对、发射机检查方法以及施放前准备工作。
主要教学内容：GTS1型数字探空仪进行湿敏元件基值电阻0R 温度0T 测定、T 、P 、U 传感器施放前测量精度比对、发射机检查、施放前准备工作。
教学重点与难点：GTS1型数字探空仪湿敏元件基值电阻0R 温度0T 测定、T 、P 、U 传感器施放前测量精度比对、发射机检查、施放前准备工作。
课后作业：1、简述GTS1型数字探空仪湿敏元件基值电阻0R 温度0T 测定方法。
2、简述GTS1型数字探空仪T 、P 、U 传感器施放前测量精度比对方法。
3、GTS1型数字探空仪施放前准备工作有哪些？课后体会：通过教学，使学生基本掌握GTS1型数字探空仪进行湿敏元件基值电阻0R 温度0T 测定、T 、P 、U 传感器施放前测量精度比对、发射机检查、电池技术参数与维护、施放前准备工作。
该项内容如果经过实际操作训练后，效果更佳。
六、探空仪温度、湿度传感器与检测箱内温度、湿度标准器的比对：1、开启检测箱电源，检查显示屏数码管是否灯亮；轴流马达是否运转，按下R 键。
2、将探空仪湿敏元件插入专用插座并置于高湿老化瓶内，当元件阻值R>300K Ω时，即认为潮湿老化完毕，所需时间约1分钟。
3、将老化后的湿敏元件移至基值测定瓶，将瓶盖盖紧，稳定时间约3分钟，当元件阻值稳定不变时（8k Ω<0R <20k Ω），记录阻值0R 及瓶内温度0T 。
4、从干燥瓶内取出湿度元件，插入探空仪盒盖湿度元件插座内，打开检测箱门，将探空仪盒盖放入检测室。
把盒盖插头与检测室内插座连接，探控仪盒盖向上打开露出湿度元件，支起温度支架，关闭检测箱门。
将检测箱背面±12V 电源的四芯插头及T 、U 传感器的三芯插头与智能转换器XP1、XP2连接，此时探空仪发射机和智能转换器进入工作状态。
取出检测箱湿球温度表沾上蒸馏水，按下检测箱开关b 的U 键，3分钟后即可进行T 、P 、U 传感器测量精度比对。
测箱湿球温度表沾水后，将0R 、0T 数据输入计算机，核对湿度元件0D ～5D 的系数，确认无误后方可进行比对。
8、在进入正式比对前湿球温度表沾上蒸馏水，稳定3分钟，在3—5分钟内录取的标准器的温度（T1）、湿度（U1）值，标准器的温度、湿度值与计算机录取的探空仪温度（T ）、湿度（U ）值进行比对。
当T1—T ≤±0.4℃，U1—U ≤±5 %RH 合格。
9、对比后按下开关b 的T 键，10秒钟后记录检测箱显示的1T 值与计算机屏显示的2T 值，1T -2T ≤±0.4℃合格。
七、探空仪气压与标准器的比对检测箱提供的气压显示值只作为相对湿度计算时进行气压修正用，不作为气压的标准备。
气压标准按使用规范用的气压测试仪表进行。
在进行温、湿度传感器比对时，计算机屏幕同时也录取了气压P 值，该气压与标准仪器（P1应由水银气压表或振筒式气压仪得到）得到的检测箱所在高度的气压值进行比对即可。
