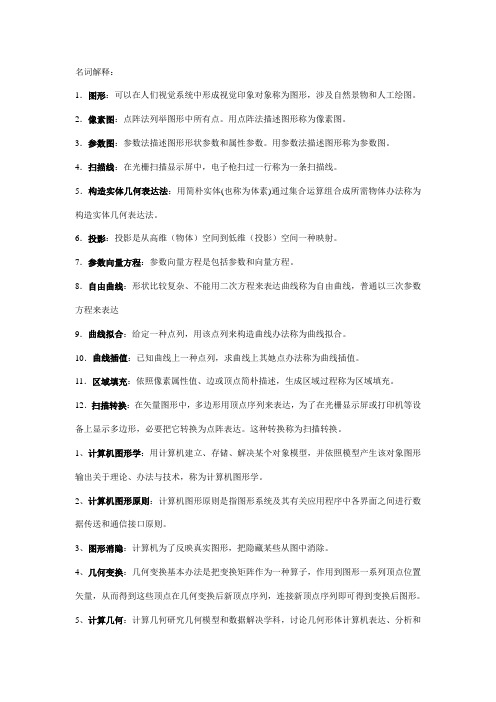

名词解释：1．图形：可以在人们视觉系统中形成视觉印象对象称为图形，涉及自然景物和人工绘图。
2．像素图：点阵法列举图形中所有点。
用点阵法描述图形称为像素图。
3．参数图：参数法描述图形形状参数和属性参数。
用参数法描述图形称为参数图。
4．扫描线：在光栅扫描显示屏中，电子枪扫过一行称为一条扫描线。
5．构造实体几何表达法：用简朴实体(也称为体素)通过集合运算组合成所需物体办法称为构造实体几何表达法。
6．投影：投影是从高维（物体）空间到低维（投影）空间一种映射。
7．参数向量方程：参数向量方程是包括参数和向量方程。
8．自由曲线：形状比较复杂、不能用二次方程来表达曲线称为自由曲线，普通以三次参数方程来表达9．曲线拟合：给定一种点列，用该点列来构造曲线办法称为曲线拟合。
10．曲线插值：已知曲线上一种点列，求曲线上其她点办法称为曲线插值。
11．区域填充：依照像素属性值、边或顶点简朴描述，生成区域过程称为区域填充。
12．扫描转换：在矢量图形中，多边形用顶点序列来表达，为了在光栅显示屏或打印机等设备上显示多边形，必要把它转换为点阵表达。
这种转换称为扫描转换。
1、计算机图形学：用计算机建立、存储、解决某个对象模型，并依照模型产生该对象图形输出关于理论、办法与技术，称为计算机图形学。
2、计算机图形原则：计算机图形原则是指图形系统及其有关应用程序中各界面之间进行数据传送和通信接口原则。
3、图形消隐：计算机为了反映真实图形，把隐藏某些从图中消除。
4、几何变换：几何变换基本办法是把变换矩阵作为一种算子，作用到图形一系列顶点位置矢量，从而得到这些顶点在几何变换后新顶点序列，连接新顶点序列即可得到变换后图形。
5、计算几何：计算几何研究几何模型和数据解决学科，讨论几何形体计算机表达、分析和综合，研究如何以便灵活、有效地建立几何形体数学模型以及在计算机中更好地存贮和管理这些模型数据。
6、裁剪：辨认图形在指定区域内和区域外某些过程称为裁剪算法，简称裁剪。
计算机图形学(山东联盟)知到章节测试答案智慧树2023年最新山东财经大学第一章测试1.在几何造型系统中，描述物体的三维模型有三种，即线框模型、实体模型和________（）。
参考答案:表面模型2.计算机图形是指由________和_________等非几何要素构成的，从现实世界中抽象出来的图或形（）。
参考答案:明暗、灰度（亮度）、色彩;点、线、面、体等几何要素3.计算机图形学主要研究内容有（）。
参考答案:图形的描述;绘制;交互处理4.计算机图形学的主要研究对象有（）。
参考答案:图形输入和控制的人机交互界面;计算机环境下景物的几何建模方法;模型的处理方法5.凡是能够在人的视觉系统中形成视觉印象的客观对象都称为图形。
（）参考答案:对第二章测试1.根据视图所在的平面建立的坐标系为________（）。
参考答案:观察坐标系2.灰度等级为256级，分辨率为1024*1024的显示器，至少需要的帧缓存容量为 ( )参考答案:1MB3.计算机图形系统的主要功能有计算、_________等基本功能，它们相互协作，完成图形数据的处理过程（）。
参考答案:输出;交互;输入;存储4.一个计算机图形系统中计算功能有（）。
参考答案:图形的平移、旋转、投影、透视等几何变换;图形之间相互关系的检测;图形的描述、分析和设计;曲线、曲面的生成5.光栅化后的像素存放在缓存里的图形可自动输出到显示屏幕，完成场景的显示，人们就可以通过显示器观看图形。
（）参考答案:错第三章测试1.a计算两物体各表面之间的交线 b建立新物体的边界表示 c对物体表面进行判定分类 d检查两物体是否相交。
如上，当物体采用边界表示时，它们之间的集合运算的具体实现步骤为（）。
参考答案:dacb2.设正则集合C表示A和B两物体的交，C=A∩*B，b(A∩*B)=b(A∩iB)∪(bB∩iA) ∪(bA∩bB)，则b(A∩bB)a-s表示bA∩bB中的______部分（）。
计算机形学基础知识要点梳理作为一种广泛应用于计算机科学领域的学科，计算机形学具有重要的基础知识。
下面是对计算机形学基础知识的要点梳理。
1. 概述计算机形学是对计算机图形学中的基本概念、算法和技术进行研究的学科。
它主要涉及到计算机图形显示、建模与仿真、图像处理等方面，并且与计算机视觉、计算机动画等学科有着密切的联系。
2. 二维图形基础知识2.1 坐标系统在计算机形学中，常用的坐标系统包括笛卡尔坐标系和极坐标系。
笛卡尔坐标系由横轴和纵轴组成，用于描述平面上的点；而极坐标系则以极径和极角表示点的位置。
2.2 图形表示计算机形学中，二维图形可以通过点、线和多边形等基本元素来进行表示。
点是具有位置信息的最基本的图形单元，而线由多个相邻的点连接而成，多边形则由多条线段构成。
2.3 变换与裁剪在计算机形学中，变换用于表示图形在坐标系统中的位置、尺寸和方向的改变。
常见的变换包括平移、旋转和缩放。
而裁剪则是指将超出指定范围的图形部分剪裁掉。
3. 三维图形基础知识3.1 三维坐标系统在计算机形学中，常用的三维坐标系统是笛卡尔坐标系。
它与二维坐标系类似，但在三个轴方向上进行描述，分别是x轴、y轴和z轴。
3.2 三维图形表示与二维图形类似，三维图形可以通过点、线和多边形来进行表示。
点在三维坐标系中具有x、y和z三个坐标值，线则由多个相邻的点连接而成，多边形由多条线段构成。
3.3 视图投影为了将三维图形显示在二维屏幕上，需进行视图投影。
常见的视图投影包括平行投影和透视投影。
平行投影是指直接将三维图形投射到二维屏幕上，而透视投影则是通过仿真人眼视角的方式进行投影。
4. 图像处理基础知识4.1 数字图像表示在计算机形学中，图像是由像素组成的，每个像素包含了图像的亮度和颜色信息。
常见的图像格式包括位图和矢量图，它们分别通过像素和几何对象来进行表示。
4.2 图像处理操作图像处理是对图像进行处理和修改的过程。
常见的图像处理操作包括图像平滑、图像增强、图像变换和图像分割等。
判断题（10x1=10分）构成图形的要素可分为两类：刻画形状的点、线、面、体的非几何要素与反映物体表面属性或材质的明暗、色彩等的几何要（错误）参数法描述的图形叫图形；点阵法描述的图形叫图像。
（正确）GA/VGA为增强图形显示效果的一种图形处理软件的名称。
（错误）对山、水等不规则对象进行造型时，大多采用过程式模拟方法。
（正确）若两个图形是拓扑等价的，则一个图形可通过做弹性运动与另一个图形相重合。
（正确）阶参数连续性和0阶几何连续性的定义是相同的。
（正确）ezier曲线可做局部调整。
（错误）字符的图形表示分为点阵和矢量两种形式。
（正确）CD表示发光二极管显示器。
（错误）使用齐次坐标可以将n维空间的一个点向量唯一的映射到n+1维空间中。
（错误）填空题（15x2=30分）前常用的PC图形显示子系统主要由3个部件组成：（1）帧缓冲存储器、（2）显示控制器、（3）ROM BIOS。
图形的输入设备有（4）键盘、鼠标、光笔（至少写三种）；图形的显示设备有（5）CRT显示器、LCD、投影仪（至少写三用坐标系一般可以分为：建模坐标系、用户坐标系、（6观察坐标系、（7）规格化设备坐标系、（8）设备坐标系。
多边形的扫描转换过程中，主要是通过确定穿越多边形区域的扫描线的覆盖区间来填充，而区域填充则是从（9）给定的描直到（10）指定的边界条件为止。
个交互式计算机图形系统应具有（11）计算、（12）存储、（13）对话、（14）输入和输出等五个方面的功能。
简答题（5x6=30分）请列举常用的直线段裁减算法（四种）。
答：答：直接求交算法、编码算法、中点再分算法、Cyrus-Beck算法。
考虑三个不同的光栅系统，分辨率依次为480640⨯，10241280⨯，20482560⨯。
欲存储每个像素12位，这些系统各需大的帧缓冲器（字节数）？48040⨯需要的帧缓存为KB4508/12480640=⨯⨯1024280⨯需要的帧缓存为KB 19208/1210241280=⨯⨯2048560⨯需要的帧缓存为KB 76808/1220482560=⨯⨯什么叫做走样？什么叫做反走样？反走样技术包括那些？样指的是用离散量表示连续量引起的失真。
哈尔滨理工大学2008－2009学年第 一 学期考试试题 A 卷答案考试科目：计算机图形学 考试时间：120分钟 试卷总分100分一、选择题（共5小题，每小题2分，总计10分，请直接在原题上作答） 1、以计算机中所记录的形状参数与属性参数来表示图形的一种方法叫做（ ），一般把它描述的图形叫做（ ）；而用具有灰度或颜色信息的点阵来表示图形的一种方法是（ ），它强调图形由哪些点组成，并具有什么灰度或色彩，一般把它描述的图形叫做（ ）。
AA 参数法、图形、点阵法、图像B 点阵法、图像、参数法、图形C 参数法、图像、点阵法、图形D 点阵法、图形、参数法、图像 2、下列设备中属于图形输出设备的是（ B ）○1鼠标○2LCD ○3键盘○4 LED ○5打印机○6扫描仪○7绘图仪○8触摸屏 A ○1○3○6○8 B ○2○4○5○7 C ○2○5○6○7 D ○4○6○7○8 3、按照所构造的图形对象来分，点、曲线、平面、曲面或实体属于（ ），而山、水、云、烟等自然界丰富多彩的对象属于（ ）。
A A 、规则对象、不规则对象 B 、规则对象、属性对象 C 、不规则对象、几何对象 D 、不规则对象、属性对象4、对于区域内外测试中，常常使用奇－偶规则测试的方法，按照该规则测试图形，如图1所示，试选出以下属于外部点的是（ D ）。
A 、M 点B 、P 点C 、O 点D 、N 点5、B 样条曲线中，按照节点矢量T 的不同可以将B放均匀B 样条和非均匀B 样条，以下选项中属于开放均匀B 样条节点矢量的是（C ）。
A 、T ＝（0，1，2，3，4，5，6）B 、T ＝（0，0，1，1，2，2，3，3）C 、T ＝（0，0，0，1，2，3，4，5，5，5）D 、T ＝（0，0.1，0.2，0.2，0.5，1）二、填空题（共8小题，每空1分，总计25分，请直接在原题上作答）1、一个交互式计算机图形系统应具有（计算）、（存储）、（对话）、（输入）、（输出）等五个方面的功能。
计算机辅助工业设计（Rhino）A答案一、单选题（每题2分，共46分）1-5：DCBDD 6-10：CDBAA11-15：ADCCC 16-20：CBCCA 21-23：BAA二、简答题（共20分）1.简述计算机三维设计模式的优点采用三维设计模式可以进一步发挥计算机的作用，其主要优点有：①设计直观：通过设置不同的视点或建立多个视窗，可以方便、直观地对设备进行空间定位，避免了由三维到二维的转换。
②易于修改：在一个视窗中对设备位置的调整或者对设备三维模型的修改都会在相关的视图中得到及时反映。
③管理简单：所需建立的模型数量少，可生成的视图数量不受限制,各视图之间的有机联系能得到保证，便于设备安装图的自动生成。
④观察方便：设计人员可以直接观察设备安装的三维模型，做到如临其境。
2.简述不同类型的图型元素，测量距离起始点的不同。
答：如果是直线或非闭合的多段线，起点是离选择点最近的端点；如果是闭合多段线，起点是多段线的起点；如果是圆，则以捕捉角度的方向线与圆的交点为起点开始测量。
三、论述题 (34分)1.简述日本工业设计的主要特点。
⑴形成“轻”、“薄”、“短”、“小”和“节能”的独特设计风格。
⑵重视“消费研究”和“使用操作研究”不断追求使用方便、功能完美。
⑶“定向设计”。
针对不同国家、年龄、性别、职业、爱好及使用环境的目标市场的需要，实行定向设计并使产品系列化。
⑷重视“人机学”和“先进的科学技术成果”。
⑸“博采众长”、“融合现代欧美产品的设计风格”。
简洁、率直、诚实，不作无用的修饰。
利用简单的几何形态和大面积的单一色彩，配以必要的镶条，使产品给人以简练和富有时代感的印象。
2.展开回答1。
