第三章、施工现场施工用水量统计

建筑工地临时供水主要包括 :生产用水、生活用水和消防用水三种。

生产用水包括工程施工用水、施工机械用水。

生活用水包括施工现场生活用水和生活区生活用水。

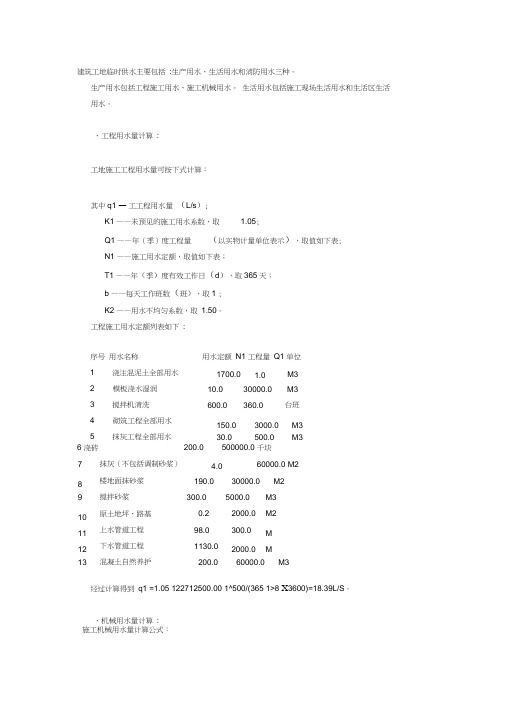

、工程用水量计算 :工地施工工程用水量可按下式计算：其中q1 ― 工工程用水量 （L/s ）;K1 ——未预见的施工用水系数，取 1.05;Q1 ——年（季）度工程量（以实物计量单位表示），取值如下表;N1 ——施工用水定额，取值如下表；T1 ——年（季）度有效工作日（d ），取365天； b ——每天工作班数（班），取1 ; K2 ——用水不均匀系数，取 1.50。

工程施工用水定额列表如下 :经过计算得到 q1 =1.05 122712500.00 1^500/(365 1>8 X 3600)=18.39L/S 。

、机械用水量计算 : 施工机械用水量计算公式：7 抹灰（不包括调制砂浆） 4.060000.0 M28 楼地面抹砂浆 190.0 30000.0M2 9 搅拌砂浆 300.0 5000.0M310 原土地坪、路基 0.2 2000.0 M2 11 上水管道工程 98.0 300.0M12 下水管道工程 1130.0 2000.0 M 13混凝土自然养护200.060000.0M36 浇砖 200.0500000.0 千块 序号 用水名称用水定额 N1 工程量 Q1 单位1 浇注混泥土全部用水2 模板浇水湿润3 搅拌机清洗 4砌筑工程全部用水 5抹灰工程全部用水1700.0 1.0M3 10.0 30000.0 M3600.0360.0台班150.0 3000.0 M3 30.0 500.0 M3其中q2 -------- 工机械用水量（L/s）;K1 ——未预见的施工用水系数，取 1.05;Q2 ——同一种机械台数（台），取值如下表；N2 ——施工机械台班用水定额，取值如下表；K3——施工机械用水不均匀系数，取 2.00。

施工机械用水定额列表如下:序号机械名称型号单位耗水量N1(L)机械台数Q2 换算系数1木工场台台班20.01 1.0002空压机台?台班40.01 1.0003对焊机-冷拨机台?h300.018.000经过计算得到q2 =1.05 2460.00 £00/（8 3800）=0.18L/S。

施工用水量计算
用水量主要考虑施工生产用水、施工机械用水、现场生活用水及现场消防用水四部分。

1、施工生产用水
施工生产月用水量（施工高峰月）
本工程C15混凝土采用自拌，共有3780立方米C15混凝土。

电缆隧道混凝土采用预拌混凝土，共有660立方米。

根据进度安排，施工最高峰月需拌制C15混凝土的数量为750立方米，高峰月隧道混凝土施工260立方米。

2、施工机械用水
施工机械月用水量（施工高峰月）
生活用水（含饮用、盥洗）按30L/人.日，高峰期工人数为302人，月用水量为：302*30*30=271800L 。

4、现场消防用水 消防用水按10L/s 配置。

5、高峰月用水量合计
236300+160000+271800=668100L ，约668吨。

6、施工过程各月用水量估算
7由于施工范围较大，工作面又较多，用水驳接口可以较多。

故施工现场水管主要需满足消防用水的要求。

Q 消=10L/s ，生活用水按消防用水10%考虑，
Q 总=10*=11L/s
现场供水管径D=100mm ，基本满足施工要求。

mm
D 1082
.11000
114=⨯⨯⨯=π。

施工现场临时用水计算方法1. 施工临水总量计算1) 计算公式：q1=K1Σ(T1.t) ×K2/（8×3600）q1——施工用水量（L/S）K1——未预计的施工用水系数（—）Q1——年（季）度工程量（以实物计量单位表示）N1——施工用水定额T1——年（季）度有效作业天数t——每天工作班数k2——用水不均衡系数2) 工程实物工程量及计算系数确定由于工程结构施工阶段相对于装修阶段施工用水量大，故Q1主要以混凝土工程量为计算依据，据统计混凝土实物工作量约为23000立方米，混凝土为（商混）不考虑现场搅拌，混凝土养护用水定额取700升/立方米；拟定结构及前期阶段施工工期为300天；每天按照各工作班计算；因此：K1=Q1=23000立方米N1=750 升/立方米T1=120天t =班k2=3) 工程用水计算q1=K1Σ(T1 .t) ×K2/（8×3600）=×（23000×950）/（120×）×（8×3600）=S2. 工人生活区用水1) 计算公式q3=（ΣP2N3K4）/（24×3600）q3——生活区生活用水量（L/S）P2——生活区居住人数（拟定500人）；N2——生活区生活用水定额（20升/人.班）t——每天工作班数（班）k3——用水步均衡系数（—）2) 工人生活用水系数确定生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水定额为15升/人；洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人；因此：3) 用水量计算q3 =（ΣP2N3）K/（24×3600）=（500×25+500×15+500×30%×30+500×30）×（24×3600）=S3. 总用水量计算：因为该区域工地面积小于5公顷（约1公顷），如果假设该工地同时发生火灾的次数为一次，则消防用水的定额为10—15L/S，取q4= 10L/S （q4——消防用水施工定额）∵q1+ q2+q3=+=S< q4= 10L/S∴计算公式：Q= q4Q= q4 =10L/S6. 给水主干管管径计算1) 计算公式D=√4Q/（π）其中：D——水管管径（m）Q——耗水量（m/s）V——管网中水流速度（m/s）2) 消防主干管管径计算D=√4Q/（π）=√4×10/（××1000）=其中：根据消防用水定额：Q=10L/s消防水管中水的流速经过查表：V=s根据北京市消防管理的有关规定，消防用管的主干管管径不得小于100mm，因此，消防供水主干管的管径确定为100mm。

施工现场临时用水计算1.施工用水按高峰期最大日施工用水量计算：Q1=k1∑q1N1k2/8*3600其中：k1为未预计的施工用水量系数，取1.15K2为用水不均衡系数，取 1.5q1为单为数量设备、人员等的生产量砂浆搅拌机每八小时生产量按30立方计/台班瓦工班八小时砌筑量按20立方计/台班混凝土养护八小时内用水（自然养护，按100立方计/台班）N1为单为数量设备、人员等单位时间内生产一定产品的用水量每立方砂浆用水量取400L/立方每立方砖砌体用水量取100L/立方每立方混凝土养护用水量取200L/立方Q1=1.15*(22*30*400+11*20*100+100*200)/8*3600=18.3L/S(本工程按每幢楼两台砂浆搅拌机、一组瓦工班计算)2.机械用水量Q2=k1∑q2N2k3/8*3600其中K1、K3同上Q2以一台对焊机8小时、一个木工房一个台班、一台锅炉8小时计算N2 每台对焊机用水量取300L/台班小时一个木工房一个台班用水量取20L/台班一台锅炉8小时用水量取1000L/抬小时Q2=1.15*(300*8*5+20*5+1000*8)*1.5/8*3600=0.56L/S(本工程按五台对焊机同时使用、五个木工房同时工作计算) 3.生活用水量Q3= q3N3k4/8*3600其中K4同上，取1.5N3为每人一天用水量，取20L/人天Q3为高峰期施工现场最多人数Q3=1500*20*1.5/8*3600=1.54L/S（本工程施工现场高峰期按1500人考虑）4.消防用水量Q4根据本工程实际情况按同一时间火灾发生次数为两次计算，用水定额为25L/S即Q4=25L/SQ1+Q2+Q3=18.3+0.56+1.54=20.43L/S<Q4故本工程施工用水量应取Q4=25L/S所以,所需管径D=√4*Q4./3.14*V*1000=√4*25./ 3.14*2*1000=0.126 取D=125mm第一章施工临时供水1用水量计算实例[案例1A428011](1)背景某科研办公楼占地4500m2，总建筑面积4645㎡，地上5层，地下1层，工程抗震设防烈度为8度。

计算施工现场用水量本工程现场用水分为施工用水、施工机械用水、生活用水和消防用水三部分。

一、施工用水量q1：以高峰期为最大日施工用水量，计算公式为：q1=K1∑Q1N1K2/8×3600式中：K1未预计的施工用水系数，取1.15K2用水不均衡系数，取1.5Q1以砂浆搅拌机8小时内的生产量（每台以30m3计）、瓦工班8小时内的砌筑量（每班以20m3砖砌体计）、混凝土养护8小时内用水（自然养护，以100m3计）。

N1每立方米砂浆搅拌耗水量取400L/m3计，每立方米砖砌体耗水量以100L/m3计，每立方米混凝土养护耗水量以200 L/m3计。

q1=1.15×（5×30×400+4×20×100+100×200）×1.5/8×3600=5.27L/S二、施工机械用水量计算q2 =K1Q2∑N2K3/8×3600式中：K1未预计的施工用水系数，取1.15K3施工机械用水不均衡系数，取2.0Q2以一台对焊机每天工作8小时计，一个木工房一个台班计，一台锅炉每天工作八小时计。

N2每台对焊机耗水量300L/台.h，每个木工房耗水量20L/台班，每台锅炉耗水量1050L/t.h。

q2=1.15×（300×8+20×1+1050×8）×1.5/8×3600=0.65L三、生活用水q3：现场高峰人数以1500人计算，每人每天用水20L计算：q3=Q3N3K4/8×3600=1500×20×1.5/8×3600=1.54L/S四、消防用水量q4：根据规定，现场面积在25公顷以内者同时发生火警2次，消防用水定额按10-15L/S 考虑。

根据现场总占地面积，q4按10L/S考虑。

现场总用水量：根据规定，当q1+q2+ q3〈q4时，采用q4的原则，现场总用水量为：q= q4=10L/S供水管径，按下面公式计算：d=√4q/πV×1000=√4×10/3.14×2.0×1000=0.079m计算结果，现场供水管径需不小于80mm方可满足现场施工需要。

临水设计一、设计依据1．《建筑设计防火规范》（GBJ16－87）2．北京市现行消防管理措施：《北京市建设工程施工现场消防安全管理措施》3．结构专业提供施工现场平面部署图及给水要求二、临时用水设计内容1、施工现场消防、生产及生活临时设施给水设计。

施工现场临时设施排水 (不包含降水时排水) 设计。

三、临时用水设计方案：1、临时用水水源设计：本工程临时用水接自由现场北侧原有厂区内市政管引出，引入干管选择DN150给水铸铁管，引入现场后加水表计量，水表井做法参见临水系统图，并详见华北标91SB-给-12。

2、消火栓系统用水量：本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为20L/S，消火栓系统总用水量为35L/S。

3、室内、外消火栓系统设计：室外消火栓设计采取低压消防给水系统，平时管网内水压较低，仅满足施工生产用水即可，当火场灭火时，水枪所需压力，由消防车产生。

给水干管各处按用水点需要预留甩口及引入建筑物内，并按大于100 m间距部署6个室外地下式消火栓，消火栓规格为SX100－1.6，具体安装方法参见华北标“室外地下式消火栓安装图”。

室内消火栓系统设计采取高压消防给水系统，并分区供水。

在施工现场正南建临时消防水泵房，泵房内设消防贮水池供吸水，然后分别供给消防管网及生产用水。

泵房内设两台消防水变频泵（一用一备），两台生产变频水泵。

低区供水系统经减压阀减压后供给，消火栓系统简图详见临水系统图。

因为是临时消火栓系统，故室内消火栓系统按一股充实水柱抵达任何部位、保护半径不超出25米考虑部署，楼内竖管采取DN100，竖管上每层设室内消火栓，并预留甩口，以供施工用水。

竖管能够设在楼梯间，伴随结构施工进度逐层加高。

室内消火栓设计采取19mm喷嘴，Ф65栓口，25m长麻质水龙带。

4、现场临时消防管网敷设本设计施工现场室外临时消防管网环状部署敷设，楼内消火栓管均成枝状。

施工用水情况1、施工用水量本工程施工用水包括生产水泥砂浆、地面找平、地面浸泡等施工用水以及施工现场生活办公用水。

1.1施工工程用水量未预计的施工用水系数(取1.10)——用水不均衡系数 (取1.5)—高峰期每天计划完成工程量需用水量总和约为50m3 N1——施工用水定额,取300l/m3(浸泡用水)。

1.2施工现场生活用水量：式中：P1——现场高峰期投入人数约为385人N2——用水定额取40l/人·班t——每天工作班数，按2班计K3——用水平衡系数，取1.4H——每班工作时间，取8小时q2=385*40*1.4/3600/2/8=0.38（l/s）1.3施工现场消防用水量查施工手册取 q3=10l/s1.4总用水量Q的计算q1+q2=0.29+0.38=0.67(l/s)<q3取Q=q3=1 l/s2、管径的选择d——配水管直径（m)Q——总用水量（l/s）V——管网中水流速，取2.5m/sd=(4*2/3.14/2.5/1000)1/2=0.048(m)取d=50mm的镀锌钢管3、水源选择及临时给水系统（1）水源利用由本建设项目的供水管给水。

（2）配水管网的布置：采用枝状布置，给水管采用PPR管明敷，穿越通道处加套管，在主要施工点设置给水点。

（3）为了防止停水造成停工，在水泥砂浆生产区设一个10m3的水池，以做备用。

4、施工用水节水措施方案1）在施工方案、前期准备工作中已制定水系统规划方案，统筹考虑水源的利用。

2）本项目设置完善的供水系统，水质达到国家或行业规定的标准，且水压稳定、可靠。

3）分楼层、分用途、各分包单位设置计量仪表，并采取有效措施避免管网漏损。

完善节约用水管理制度，加强各用水点的计量，减少各系统跑、冒、滴、漏、溢现象。

自来水总管、每栋楼总管加装水表，实时监控各级用水量，提高分级水表计量率。

4）加强节水管理，杜绝水源浪费。

经常进行节水教育，并在用水区张贴醒目的标语提醒注意节水，从而提高用水消费群体的节水意识。

施工用水量计算施工用水量计算施工现场需要用水，需要进行合理的用水量计算。

下面介绍几种用水量的计算方法。

1、施工用水量计算施工用水量可按下式计算：q1 = K1 * Σ(Q1 * N1) * K2 * T1 * t * 3600其中，q1为施工用水量（L/s）；K1为未预计的施工用水系数（1.05~1.15）；Q1为年（季）度工程量（以实物计量单位表示）；N1为施工用水定额；T1为年（季）度有效作业日（d）；t为每天工作班数（班）；K2为用水不均衡系数。

2、施工机械用水计算施工机械用水可按下式计算：K3 * q2 = K1 * Σ(Q2 * N2) * 8 * 3600其中，q2为机械用水量（L/s）；K1为未预计施工用水系数（1.05~1.15）；Q2为同一种机械台数（台）；N2为施工机械台班用水定额；K3为施工机械用水不均衡系数。

3、施工现场生活用水计算施工现场生活用水量可按下式计算：q3 = P1 * N3 * K4 / (t * 8 * 3600)其中，q3为施工现场生活用水量（L/s）；P1为施工现场高峰人数（人）；N3为施工现场用水定额（一般为20~60L/人.班）；K4为施工现场不均衡系数；t为每天工作班数。

4、生活区生活用水计算生活区生活用水量可按下式计算：q4 = P2 * N4 * K5 / (24 * 3600)其中，q4为生活区生活用水（L/s）；P2为生活区居民人数（人）；N4为生活区昼夜全部生活用水定额，每一居民每昼夜为100~120L；K5为生活区用水不均衡系数。

5、消防用水量计算6、总用水量计算总用水量（Q）计算公式为：当（q1+q2+q3+q4）≤q5时，则Q=q5+(q1+q2+q3+q4)/2当（q1+q2+q3+q4）＞q5时，则Q=q1+q2+q3+q47、管径的选择管径的选择公式为：d = 4Q / (π * υ * 1000)其中，d为配水管直径（m）；Q为耗水量（L/s）；υ为管网中水流速度（m/s）。

施工现场临时用水计算方法1. 施工临水总量计算1) 计算公式：q1=K1Σ×K2/（8×3600）q1——施工用水量（L/S）K1——未预计的施工用水系数（—）Q1——年（季）度工程量（以实物计量单位表示）N1——施工用水定额T1——年（季）度有效作业天数t——每天工作班数k2——用水不均衡系数2) 工程实物工程量及计算系数确定由于工程结构施工阶段相对于装修阶段施工用水量大，故Q1主要以混凝土工程量为计算依据，据统计混凝土实物工作量约为23000立方米，混凝土为（商混）不考虑现场搅拌，混凝土养护用水定额取700升/立方米；拟定结构及前期阶段施工工期为300天；每天按照各工作班计算；因此：K1=Q1=23000立方米N1=750升/立方米T1=120天t=班k2=3) 工程用水计算q1=K1Σ×K2/（8×3600）=×（23000×950）/（120×）×（8×3600）=S2. 工人生活区用水1) 计算公式q3=（ΣP2N3K4）/（24×3600）q3——生活区生活用水量（L/S）P2——生活区居住人数（拟定500人）；N2——生活区生活用水定额（20升/人.班）t——每天工作班数（班）k3——用水步均衡系数（—）2) 工人生活用水系数确定生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水定额为15升/人；洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人；因此：3) 用水量计算q3=（ΣP2N3）K/（24×3600）=（500×25+500×15+500×30%×30+500×30）×（24×3600）=S3. 总用水量计算：因为该区域工地面积小于5公顷（约1公顷），如果假设该工地同时发生火灾的次数为一次，则消防用水的定额为10—15L/S，取q4=10L/S（q4——消防用水施工定额）∵q1+q2+q3=+=S<q4=10L/S∴计算公式：Q=q4Q=q4=10L/S6. 给水主干管管径计算1) 计算公式D=√4Q/（π）其中：D——水管管径（m）Q——耗水量（m/s）V——管网中水流速度（m/s）2) 消防主干管管径计算D=√4Q/（π）=√4×10/（××1000）=其中：根据消防用水定额：Q=10L/s消防水管中水的流速经过查表：V=s根据北京市消防管理的有关规定，消防用管的主干管管径不得小于100mm，因此，消防供水主干管的管径确定为100mm。
