轻质隔墙施工方案
隔墙是建筑中常见的一种结构，主要用于划分空间、隔离环境等功能。
轻质隔
墙通常采用轻质材料进行施工，具有施工方便、重量轻、隔音隔热等优点。
本文将介绍一种适用于轻质隔墙的施工方案。
1. 材料准备
施工轻质隔墙所需的材料主要包括： - GRC板 - 龙骨 - 螺丝 - 石膏板 - 胶水等
2. 施工步骤
步骤一：确定隔墙位置和尺寸
首先根据设计图纸确定隔墙的位置和尺寸，标出龙骨的位置和尺寸。
步骤二：安装龙骨
按照设计要求，安装好龙骨，确保水平垂直，使用螺丝固定牢固。
步骤三：安装隔墙板材
将GRC板或石膏板等板材按照设计要求固定在龙骨上，注意板材之间的缝隙，使用胶水进行粘贴。
步骤四：填充细缝
在板材之间的缝隙处使用填缝剂进行填充，确保隔墙表面平整光滑。
步骤五：涂刷装饰面
根据需要，可以在隔墙表面进行涂刷、贴花等装饰处理，使其更美观。
3. 施工注意事项
在施工过程中需要注意以下几点： - 隔墙位置和尺寸要符合设计要求 - 龙骨安
装要牢固可靠 - 板材安装要水平垂直 - 缝隙填充要均匀细致 - 装饰处理要整齐美观
通过以上施工方案，可以轻松实现轻质隔墙的施工，为建筑空间提供更多的功
能和美观性。

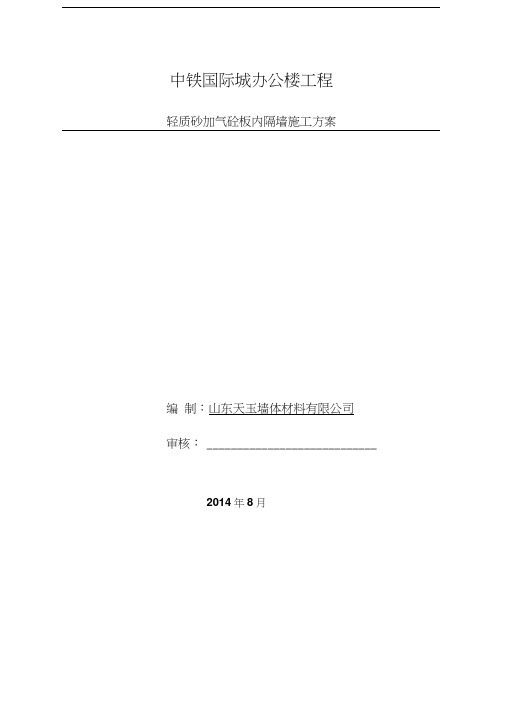

中铁国际城办公楼工程轻质砂加气砼板内隔墙施工方案编制：山东天玉墙体材料有限公司审核：____________________________ 2014年8月目录一、编制依据及执行的技术标准 (2)二、工程概况 (2)三、施工准备 (2)四、施工安排及部署 (3)4.1、劳动力需求计划 (3)4.2、主要机具和仪器需求计划 (3)4.3、施工进度计划 (3)4.4、板材生产 (3)4.5、板材运输及现场吊运 (3)4.6、板材进场验收 (4)4.7、板材保护措施 (4)五、施工工艺及技术措施 (4)5.1、工艺流程 (4)5.2、工艺介绍 (4)六、质量检验措施 (8)七、材料进场码放及成品保护措施 (9)八、安全文明施工保证措施 (9)九、环境保护措施 (10)十、成本节约措施 (10)编制依据及执行的技术标准：《建筑装饰装修工程质量验收规范》《建筑工程施工质量验收统一标准》《民用建筑工程室内环境污染控制规范》GB50210-2001 GB50300-2013GB50325-2010《蒸压轻质砂加气混凝土（AAC砌块和板材结构构造》06CG01 《蒸压轻质砂加气混凝土（AAC砌块和板材建筑构造》06CG05 蒸压加气混凝土板》GB15762-2008《蒸压加气混凝土应用技术规程》《建筑机械使用安全技术规程》《建筑工程施工现场临时用电安全技术规范》施工图纸JGJT17-2008 JGJ33-2001JGJ46-2005设计变更通知单、工程洽商记录、图纸会审记录其他相关的国家、行业和济南市现行建筑施工的各类规程、规范及验收标准二、工程概况略三、施工准备1 、熟悉工程概况，对工地的环境、安全因素、危险源进行识别、评价。
掌握工地施工用电、道路、运输（包括垂直运输）、脚手架使用等情况。
熟悉各施工单位、政府管理部门、甲方、监理等情况。
2、熟悉施工图纸及相关图集。
收集准备质量、安全、施工所涉及的相关规范、规定、施工日志、作业指导书等资料。
AAC隔墙板机械化施工工法一、前言AAC（Autoclaved Aerated Concrete）隔墙板是运用生石灰、水泥、硅质砂、石膏等物质，在特定的条件下反应安定，制成具有泡沫结构的轻质浮法混凝土材料。
AAC隔墙板机械化施工工法是指利用机械化设备进行AAC隔墙板安装施工的工艺方法。
这种工法可以降低人工操作难度，提高施工效率，使施工质量更加稳定可靠。
二、工法特点AAC隔墙板机械化施工工法的特点如下：1.机械化程度高：该工法将模板、支架和搬运等多项施工操作都能够机械化，减少了人工劳动强度，能够降低人力成本。
2.施工效率高：这种工法通过机械化设备的使用，能够大幅度提高施工效率，缩短施工周期，节省施工时间，同时保证施工质量。
3.施工质量高：这种工法采用机械化设备实现精准度的控制，能够保证施工质量的稳定。
4.适应性强：该工法适用于各种规模的项目，包括住宅、商业、工业等领域。
5.可重复使用：由于该工法采用了模板作为施工辅助，模板可重复使用，降低了施工成本。
三、适应范围AAC隔墙板机械化施工工法适用于建筑内墙体及外墙体的施工，可以作为各类建筑物结构体系的主要建材之一，广泛应用于房屋、商业建筑、工业设施等领域。
四、工艺原理AAC隔墙板机械化施工工艺原理是利用施工机械设备实现安装施工。
首先，推土机将施工现场的土墙压实，保证地基的平整度。
然后，将隔墙板模板依据需要进行排列，将两个模板之间的缝隙用填充物填充后，使用通用安装器进行隔墙板安装。
在施工过程中，为了保证施工精度和安装质量，需要采取以下技术措施：1.由专门人员掌控机器的使用，保证每一次的施工操作正确可靠。
2.在施工前先对隔墙板材料进行检查，满足施工要求的规格及质量标准。
3.对施工过程中发现的隐患即时进行处理，和及时的修复施工中出现的问题。
5.要注意施工现场的安全性，避免施工过程中造成的危险事故。
五、施工工艺1.施工前期：施工现场场地清理、原材料检验、基础处理和工地安装。
蒸压加气混凝土板轻质隔墙施工方案蒸压加气混凝土板（AAC板）是一种高强度、轻质、多孔的建筑材料，被广泛应用于墙体、隔墙等建筑施工中。
AAC板轻质隔墙具有重量轻、保温隔热、吸音减震等优点，同时施工方便快捷，成本相对较低。
下面将详细介绍AAC板轻质隔墙的施工方案。
1. 材料准备- AAC板：选择符合国家相关标准的AAC板，具有足够的强度和稳定性。
- 砂浆：使用普通水泥砂浆或特种砂浆，按照设计要求调配。
- 粘结剂：选择适合AAC板粘结的专用砂浆。
- 配件：包括角铁、横缝条、U型槽等。
2. 工具准备- 手动切割机、电动切割机：用于将AAC板按照需要的尺寸切割。
- 脚手架和梯子：用于施工过程中的高空作业。
- 钢筋刨、刷子、镐等：用于清理基层表面。
3. 基层处理在施工前，需要对基层表面进行清理和处理，确保其平整、干净、无杂物。
如有必要，可以使用刨子等工具刮除不平整的部分，并清理掉灰尘和残留物。
4. 粘结剂施工将准备好的粘结剂均匀涂抹在基层上，厚度一般为3-5mm。
之后，将角铁按照设计要求放置在墙角位置，用作墙角线条。
涂抹好粘结剂后，可以进行下一步的施工。
5. AAC板安装将预先切割好的AAC板与粘结剂面对面紧密贴合，按照设计要求进行固定。
一般情况下，采用垂直安装。
留出相应的缝隙用于后续的砂浆填充。
6. 缝隙填充将预先调配好的砂浆填充到AAC板之间的缝隙中。
使用刮刀或刷子将砂浆填充至平整并与AAC板表面齐平。
注意控制填充的厚度和均匀性，避免出现空鼓或凹陷。
7. 拼缝处理在砂浆干燥后，对拼缝进行处理。
一般情况下，可以使用特种砂浆进行填充和修补拼缝。
确保拼缝的平整度和美观度。
8. 表面处理根据设计要求，可以选择对AAC板的表面进行处理，如刷涂防水、防火涂料等。
对于需要涂饰的墙面，注意选择与AAC板相适应的涂料。
注意事项：- 施工过程中要确保加气混凝土板的排列和固定准确无误。
- 粘结剂和砂浆要根据AAC板的特性选择相应的配方和施工方法。
ALC轻质隔墙施工工法ALC轻质隔墙施工工法一、前言隔墙施工是建筑工程中常见的一项施工工作。
传统的隔墙施工方法存在施工周期长、成本高、施工质量难以保证等问题。
为了解决这些问题，ALC轻质隔墙施工工法应运而生。
本文将介绍ALC轻质隔墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点ALC轻质隔墙施工工法是一种以轻质预制板材(如蒸压节能砌块、轻质加气混凝土等)为墙体材料，采用砂浆粘接和轻质砂浆填缝的方法进行施工的工法。
其特点如下：1. 施工速度快：采用预制板材，施工效率高，比传统的砌墙工法快数倍。
2. 施工质量可控：预制板材质量稳定，尺寸一致，施工质量易于控制，可以保证施工质量达到设计要求。
3. 施工成本低：预制板材的使用节约了大量砂、砂浆等材料，减少了施工成本。
4. 墙体轻质化：由于预制板材的轻质特点，墙体重量轻，有利于减少建筑物的自重。
5. 隔音、隔热效果好：预制板材具有一定的隔音、隔热性能，能够提高建筑物的舒适度。
三、适应范围ALC轻质隔墙施工工法适用于各类建筑工程的隔墙施工，特别适用于追求施工速度、施工质量和施工成本的项目，如住宅小区、商业综合体等。
四、工艺原理ALC轻质隔墙施工工法采用预制轻质板材进行施工，通过砂浆粘接和填缝的方法将板材固定成墙体。
施工工艺将预制板材的特性与实际施工需求相结合，采取适当的技术措施，以确保施工质量和效率。
五、施工工艺1. 准备工作：包括确定施工图纸、制定施工方案、准备材料等。
2. 基础处理：清理基础表面、涂刷防水剂等。
3. 预制板材安装：根据设计要求和施工图纸，进行预制板材的安装和固定。
4. 砂浆粘贴：用砂浆将预制板材与基础、墙体连接。
5. 砂浆填缝：用轻质砂浆对板材之间的缝隙进行填补。
6. 表面处理：刮涂薄层抹灰或进行其他表面处理。
7. 后续工程：涂刷防水涂料等。
六、劳动组织根据施工工艺和施工计划，组织合理的劳动力，确保施工进度和质量。
ALC隔墙施工方案1. 简介ALC（Autoclaved Lightweight Concrete）隔墙是一种新型的轻质混凝土材料。
ALC隔墙具有隔热、隔音、耐火、防震等优点，因此在建筑行业得到广泛应用。
本文档将介绍ALC隔墙的施工方案。
2. 施工前准备在施工ALC隔墙之前，需进行相关的准备工作：2.1 材料准备•ALC板材：选择符合规格要求的ALC板材，包括墙板和顶板。
•粘结剂：根据墙体的用途和要求选择合适的ALC粘结剂。
•钢筋和钢筋网：根据墙体结构需要，提前准备好相应的钢筋和钢筋网。
•工具：如锤子、钳子、电钻、刷子等。
2.2 施工计划制定详细的施工计划，包括施工时间、施工顺序、人员配备等。
确保施工进度的合理安排。
2.3 施工场地准备准备好施工现场。
清理场地上的杂物，确保施工场地整洁、安全。
3. 施工步骤根据施工计划，按照以下步骤进行ALC隔墙的施工：3.1 布置线框根据建筑设计图纸，将墙体的尺寸和位置用线框标出，并使用水平仪和垂直仪对线框进行校准，确保墙体垂直平整。
3.2 安装钢筋和钢筋网根据设计要求和施工图纸，在墙体线框内安装钢筋，并将钢筋网固定在钢筋上。
钢筋和钢筋网的安装应符合建筑设计和相关规范。
3.3 涂抹粘结剂将ALC粘结剂按照规定的比例加水搅拌均匀，然后使用刷子将粘结剂均匀涂抹在墙体和顶板的表面。
注意保持粘结剂的厚度均匀。
3.4 安装ALC板材在涂抹粘结剂的墙体和顶板表面，安装ALC板材。
根据设计要求，使用锤子和钳子等工具将板材固定在钢筋和钢筋网上。
板材之间的连接处应注意留缝。
3.5 粘贴腻子网布待粘结剂干燥后，使用刷子涂抹一层腻子，然后将腻子网布压贴在腻子上，确保网布牢固平整。
再次涂抹一层腻子，使其填充网布的空隙。
3.6 粉刷涂料腻子干燥后，可以进行粉刷涂料的工作。
选择适合的涂料，根据设计要求进行上色和涂装。
4. 施工质量控制在ALC隔墙施工过程中，应进行以下质量控制措施，确保施工质量符合要求：•施工现场应保持整洁，墙体应垂直平整，板材连接处应牢固。
轻质隔墙工程施工方案一、施工前的准备工作1. 确定施工图纸和设计要求，了解工程要求和目标，熟悉材料和施工工艺。
2. 确认施工现场的平面和高度标高。
3. 安排施工人员，确定岗位和责任。
4. 准备好所需的施工设备和工具，如切割机、钢筋笔、石膏板吊装器等。
5. 订购好所需的材料，如轻质隔墙用的石膏板和轻钢龙骨。
6. 安排好施工现场的保护措施，确保施工环境的安全和整洁。
二、施工工艺流程1. 基础准备工作施工前要对施工现场进行清理，清除杂物、灰尘和工地垃圾。
同时，要对基础部位进行检查，确保基础结构完好无损，无裂缝和渗水现象。
若发现问题，应及时修复。
2. 轻钢龙骨安装首先要按照设计要求的间距，在墙体基础上用定位筛具标出轻钢龙骨的位置。
然后，安装轻钢龙骨，按照设计要求和规格进行连接和固定。
3. 石膏板切割和吊装根据设计要求和现场测量结果，对石膏板进行切割。
再将切好的石膏板用专业的吊装器吊装到位，进行接缝处理。
4. 石膏板固定和封缝处理石膏板吊装完毕后，要用专业的螺钉将石膏板固定在轻钢龙骨上。
然后，进行石膏板封缝处理，确保墙面平整光滑。
5. 装饰涂料处理最后，进行装饰涂料处理，如刷漆、贴壁纸等，根据设计要求进行施工。
6. 完工验收所有施工工艺完成后，要进行完工验收，确保工程质量符合设计要求和标准规范。
三、施工安全与质量管理1. 施工现场安全措施在施工现场要进行安全教育，提醒施工人员注意安全。
同时，要做好施工现场的安全采暖和安全通道设置，防止施工现场意外事故的发生。
2. 质量管理要严格按照设计要求和标准规范进行施工，确保轻质隔墙工程的质量。
对施工过程中出现的问题，要及时处理和整改，确保施工质量达标。
四、施工后的清理和整理工作1. 清理施工现场所有施工过程中产生的垃圾和废料要及时清理，保持施工现场的整洁。
2. 工具设备的收拾和整理所有使用过的工具和设备要进行清洁和整理，放置到指定的地方，方便下次使用。
3. 完工报告和结算对整个施工工作进行总结和总结，做好完工报告，然后进行结算。
目录第一章工程概况 (1)一、编制依据 (1)二、建设概况......................................................................... 错误!未定义书签。
三、参建单位......................................................................... 错误!未定义书签。
四、板材特性......................................................................... 错误!未定义书签。
第二章施工准备. (1)一、技术准备 (1)二、材料、机械设备准备 (1)1、材料准备 (1)2、机具准备 (1)3、作业条件 (1)4、施工现场临时用水、用电 (2)第三章施工工艺 (2)一、内墙施工 (2)1、内墙施工工艺流程 (2)2、内墙主要施工方法 (2)3、内墙安装固定方式 (3)4、内墙板缝处理 (4)二、外墙施工 (4)1、外墙施工工艺流程 (4)3、外墙安装固定方式 (6)4、外墙板缝处理 (7)5、外墙安装修补方法 (7)三、细部做法 (7)1、上返台区域固定方式 (7)2、门洞口做法 (8)3、窗洞口做法 (11)4、防火板竖板安装做法 (12)第四章质量保证体系及保证措施 (13)第五章误差范围 (14)第六章应注意问题 (14)第七章安全文明施工 (15)第八章安全、环保及职业健康措施 (15)一、职业健康安全关键要求 (15)二、环境关键要求 (15)三、安全环保措施 (16)第一章工程概况一、编制依据1、本工程施工蓝图及图纸会审记录。
2、《民用建筑设计通则（GB 50352-2005）》3、《墙体材料应用统一技术规范(GB50574-2010)》4、《蒸压轻质砂加气混凝土 (ALC)砌块和板材建筑构造(13J104)》5、《蒸压轻质砂加气混凝土 (ALC)砌块和板材结构构造(12BJ2-3)》6、图纸会审、变更、业主提供的其它有关资料。
蒸压轻质砂加气混凝土（AAC）条板非承重隔墙施工技术摘要：蒸压轻质砂加气混凝土（AAC）条板以其良好的保温、隔热和防火性能，以及安装简便、质薄，生产材料为可再生资源等特点，正逐渐被全国各地政府作为鼓励新型墙体材料推广和使用，本文介绍了该种墙体材料特点、使用范围、主要施工工艺、施工质量控制措施以及细部节点处理等，为蒸压轻质砂加气混凝土条板的施工提供参考经验。
关键词：蒸压轻质砂加气混凝土条板；非承重隔墙；施工技术1 前言蒸压轻质砂加气混凝土板简称“AAC板”，是以石英砂为基础，水泥和石灰为胶合剂、石膏为硬化剂，铝粉为发泡剂，配以HPB300钢筋网片，在180℃高温和10个标准大气压的环境下养护8-12小时而成的细密多孔状轻质加气混凝土板。
AAC条板是我国推广应用的新型高效节能建筑材料，具有轻质高温、保温隔声性好、施工方便、耐火持久、抗冻后质量和强度损失小、抗水渗透性高，提高工程质量等优点。
在高层框架结构中，采用蒸压轻质砂加气混凝土条板（AAC板）代替传统加气混凝土块、混凝土空心砌块、烧结多孔砖等，可实现保护环境，节约能源、改革墙体、提高室内环境舒适度等目的。
2 工程概况本工程结构形式为框架剪力墙结构，该工程室内卫生间隔墙采用120mm厚AAC条板，其他功能性房间及外墙采用200mm厚AAC条板，条板宽度600mm，板材安装最大高度5.5m，板材安装总量约为9000㎡。
3 AAC条板特点3.1 自重轻，容重为550~700kg/m³，厚度薄仅为75mm。
可以有效增加使用面积，减轻建筑物自重；3.2 优良的保温隔热、耐火、防火性能；3.3 AAC板内配有纵横向的钢筋网片，具有较高的强度，良好的抗弯、抗剪性能；同时，板缝间填塞专用粘结剂，粘结力强，且不产生裂缝；3.4 AAC板制作尺寸精确，产品可切割、易加工，安装简便快捷，施工效率高，相对砌体可节约20~30%的用工；4 工艺流程施工准备→排版设计→清理现场→弹线放样→板材就位→安装专用连接件→检查校正→板缝处理→修补损坏板面→清理→检查验收5 施工要点5.1 AAC条板验收1、AAC条板的成品规格及检验方法应符合《蒸压加气混凝土板》GB15762-2008中相关要求；2、每批AAC板应有产品质量证明书、在每块板的侧面应有商标（或厂名）、产品标记、板的使用方向、生产日期等标志；3、AAC板进入施工现场后，应选择场地并根据现场施工顺序，将AAC板按进场先后顺序分批、分规格堆放整齐，挂标识排，注明AAC板的规格、数量和使用部位，板材现场堆放场地应坚实、平整、干燥，堆放时板不得直接接触地面，两端支撑100mm，码放平稳，高度≤2m；4、露天存放时要有防雨措施。
ALC轻质隔墙板专项施工方案.docx一：项目概况：本文档旨在介绍ALC轻质隔墙板的专项施工方案。
ALC轻质隔墙板是一种新型高效节能材料，广泛应用于建筑物内部的隔墙、隔音、隔热等工程。
本方案将详细介绍ALC轻质隔墙板的施工步骤、材料选用、施工要求等内容。
二：施工步骤：1. 准备工作：1.1 确定施工区域：根据设计图纸确定需要放置ALC轻质隔墙板的区域。
1.2 清洁施工区域：清除施工区域内的杂物，保持墙面干净。
1.3 标记墙面：使用线杆、尺、墨线等工具标记出墙面的大小和位置。
2. 材料准备：2.1 ALC轻质隔墙板：根据设计要求选购适合的ALC轻质隔墙板，质量合格，无损坏。
2.2 胶粘剂：选用符合标准的胶粘剂，保证粘接牢固。
3. 正式施工：3.1 墙面处理：清洁施工区域墙面，确保墙面干净、平整。
3.2 进行防水处理：根据需要进行墙面防水处理。
3.3 尺寸确认：根据墙面尺寸和设计要求，确认需要切割的ALC轻质隔墙板尺寸。
3.4 切割隔墙板：使用适当的工具切割ALC轻质隔墙板，确保切割尺寸准确。
3.5 粘贴隔墙板：在墙面上涂抹胶粘剂，将切割好的ALC轻质隔墙板粘贴在墙面上。
3.6 整平隔墙板：使用木槌等工具整平粘贴好的ALC轻质隔墙板。
3.7 合缝处理：根据需要对隔墙板之间的缝隙进行处理，确保隔墙板之间无缝隙。
三：施工要求：1. 施工人员应经过专业培训，熟悉ALC轻质隔墙板的施工工艺。
2. 施工现场应保持干燥、整洁，材料存放要合理，避免受湿、碰撞和污染。
3. ALC轻质隔墙板的粘贴要均匀，密实度要求高。
粘贴完成后，应用木槌轻敲，使其牢固、平整。
4. 施工过程中，应注意使用安全防护措施，避免发生安全事故。
以上为ALC轻质隔墙板的专项施工方案。
如需具体操作指导，请参考附件。
本文所涉及的法律名词及注释：1、ALC轻质隔墙板：Autoclaved Lightweight Concrete的缩写，指用轻质砌块或轻质砼做隔墙材料的一种装配式建材产品。
中铁国际城办公楼工程轻质砂加气砼板内隔墙施工方案编制：山东天玉墙体材料有限公司审核：____________________________ 2014年8月目录一、编制依据及执行的技术标准 (2)二、工程概况 (2)三、施工准备 (2)四、施工安排及部署 (3)4.1、劳动力需求计划 (3)4.2、主要机具和仪器需求计划 (3)4.3、施工进度计划 (3)4.4、板材生产 (3)4.5、板材运输及现场吊运 (3)4.6、板材进场验收 (4)4.7、板材保护措施 (4)五、施工工艺及技术措施 (4)5.1、工艺流程 (4)5.2、工艺介绍 (4)六、质量检验措施 (8)七、材料进场码放及成品保护措施 (9)八、安全文明施工保证措施 (9)九、环境保护措施 (10)十、成本节约措施 (10)、 编制依据及执行的技术标准：建筑装饰装修工程质量验收规范》 建筑工程施工质量验收统一标准》 民用建筑工程室内环境污染控制规范》《蒸压轻质砂加气混凝土（ AAC 砌块和板材结构构造》《蒸压轻质砂加气混凝土（ AAC 砌块和板材建筑构造》 蒸压加气混凝土板》 蒸压加气混凝土应用技术规程》 建筑机械使用安全技术规程》建筑工程施工现场临时用电安全技术规范》施工图纸 设计变更通知单、工程洽商记录、图纸会审记录 其他相关的国家、行业和济南市现行建筑施工的各类规程、规范及验收标准二、工程概况三、施工准备1、熟悉工程概况，对工地的环境、安全因素、危险源进行识别、评价。
掌握工 地施工用电、道路、运输（包括垂直运输） 、脚手架使用等情况。
熟悉各施工单位、 政府管理部门、甲方、监理等情况。
2、 熟悉施工图纸及相关图集。
收集准备质量、安全、施工所涉及的相关规范、 规定、施工日志、作业指导书等资料。
3、 按计划组织施工工人、材料、机具等资源，做好施工的准备。
4、 进行图纸会审，并对管理人员、工人班组进行图纸、施工组织设计、质量、 安全、环保、文明施工、施工技术交底，并作好记录。
5、 对从事特殊工种的工人进行岗前培训。
6、材料、机具准备：蒸压加气混凝土板材、专用粘结剂、板材专用连接件、手 提切割机、电动吊装机、泥板、拌料灰桶、尼龙吊带、运输车、钢管脚手架、移动脚 手架等。
四、施工安排及部署4.1 、劳动力需求计划及劳动组织 板材的施工必须由熟悉板材性能的人员组成。
施工人员根据工程大小配备，一般 一个流水作业段由以下几个班组组成：a ） 负责现场边角下料，4—6人。
GB50210-2001 GB50300-2013GB50325-2010 06CG0106CG05GB15762-2008JGJT17-2008 JGJ33-2001 JGJ46-2005b）连接件安装：负责安装及焊接固定连接件，3—5人c）板吊装：负责起吊、就位板材，2~4人。
d）校正、固定：负责校正每一块板材并固定，5—6人。
e）修补、填缝：负责墙面的修补、板缝的填嵌，2人。
、施工进度计划:按中建八局一公司华创观礼中心工程项目部进度计划要求完成。
4.4 、板材生产：生产厂家根据项目部确认后的规格和数量提前完成生产备料，项目部按安装计划天数通知公司生产部门生产，每块板均标有相对应的尺寸，并按板长L（根据现场层高）X板宽B600mi X板厚100mm 200mn!勺尺寸捆扎包装好。
4.5 、板材运输及现场吊运：根据工地要料计划用汽车按时送到工地，装车时板材包装捆扎牢固。
板材运到工地现场后由监理组织进行验收，对合格材料通过卸货叉车卸至地面并运至材料堆放区，卸货时注意板材不要碰撞，凡有贯穿裂缝和碰伤、损伤严重的板材，工程中严禁使用，小的破损可以先在现场用专用修补砂浆修补，合格后方可上墙。
现场堆放的场地应坚实、平整、干燥。
堆放时应按规格、等级分类堆放，底部不得直接着地，需加设垫块或垫木；底部板离板端约600mn处设置100mm*100m|垫块或方木。
板材由料场通过现场垂直运输设备（塔吊）运至各施工楼层。
起吊时采用专用尼龙吊带捆绑于板材两端200~400mn处，吊运时须检查每根吊带的最大承受荷载，吊带规格为50mm*8m 每根吊带可承重2T。
板材吊至各楼层卸货平台（卸货平台要求3m* 4m限载5T以上）后，由班组工人用液压车、平板车运至各施工部位。
运到楼层后尽可能分类按规格堆放。
4.6 、板材进场验收：材料进场后管理人员对主材及辅材、配件等进行外观检查，合格后方可使用，材 料进场时一并提供材料的合格证、检测报告等相关资料。
4.7 、板材保护措施：板材在工厂内过保养期后才可出厂外运，雨天运输需加盖防雨布防止板材吸湿。
板材进入施工现场，要尽可能的减少驳运，竖立后不可长距离调整移动以防缺梭掉角。
原则上安装前先检查板材的破损位置和破损程度，修补时应进行板材破损部位基层清 扫，修补完成后等修补材料强度达到后用钢齿磨板和磨砂板进行外观尺寸的修正。
板 材安装过程中的边角破损，顺序上可以等安装完成后进行修补，修补时注意不要污染 周围的墙面。
对于下道工序施工时会对产品造成污染与损坏的，应做好铺垫、包扎等 保护措施。
五、施工工艺及技术措施5.1、工艺流程:5.2、工艺介绍：本工程使用的板材规格按板厚分为：150 mm 厚，宽度统一为600mm,小于600mm 的窄幅板可以现场切割(此板一般位于墙柱一侧或根据现场排版尺寸定)。
长 度根据工地现场墙体实际高度的需要，安装前复核墙体的净高度，板材的实际长度一 般比安装位置处的墙体净高短1-3公分；槽口为带T 型板。
墙板安装为竖向安装，它 的连接配件采用U 型卡、单向管卡。
其中外墙板安装时采用U 型卡作为连接件，内墙板安装时采用单向管卡作为连接件。
(1) 、定位放线：根据工程平面布置图和现场定位轴线，由总包技术人员确定板 材墙体安装位置线，一般是弹出墙板上下的边线。
标出楼层的建筑标高，安装门窗洞 口处的墙板时需要。
(2)、板材就位安装：将板材用人工立起后移至安装位置，板材上下端用木楔临 时固定，下端留缝隙20~30mm ，上端留缝隙10~20mm 。
缝隙用1:3水泥砂浆塞填。
板材安装时宜从门洞边开始向两侧依次进行。
洞口边与墙的阳角处应安装未经切割的完好整齐的板材，有洞口处的隔墙应从洞口处向两边安装；无洞口隔墙应从墙的一端 向另一端顺序安装。
施工中切割过的板材即拼板宜安装在墙体阴角部位或靠近阴角的 整块板材间。
拼板宽度一般不宜小于 200mm 。
(3) 、安装专用连接件：板材就位后，按照弹好的墙体位置线安装 U 型卡或单向 管卡，每块板板顶一只卡件用射钉与砼连接(板高大于4m 时底上各一只连接件)。
(4) 、垂直度、平整度调整：用2m 靠尺检查墙体平整度，用线锤和 2m 靠尺吊 垂直度，用橡皮锤敲打上下端木楔调整板材直至合格为止，校正好后固定配件。
(5) 、板缝处理：板材下端与楼面处缝隙用1 : 3水泥砂浆嵌填密实，板材上端 与梁底缝隙用聚合物砂浆嵌填密实，上下端塞缝定位木楔应在砂浆结硬后取出，且填 补同质砂浆。
板材与柱墙连接处用聚合物砂浆填充；板材之间凸起两侧挂满粘结砂浆， 将板推挤凹槽挤浆至饱满度 90%以上。
表面用专用修补砂浆补平；板材与板材之间 拼缝用专用修补砂浆补平。
(1) 定位放线T (2) 板材就位安装 —平整度调整-(5)板缝处理-(6)清理一(3)安装专用连接件-(7)验收(4 )垂直度、（6）、清理及验收：清理施工现场和已施工完成的板墙，报总包、监理、业主验 收。
墙板安装后验收合格后方可进行水电安装专业开槽、开洞工程，作业前应按设计 图将管线位置与走向在墙板上进行弹线定位。
施工时，应按定位线使用小切割机与钻 孔机具进行开槽和钻孔。
严禁随意打洞、凿槽及损伤节点连接。
墙板开槽宜沿墙板长 度方向且在板内纵筋间的位置；开槽深度不得大于 1/3板厚，槽宽不得大于30mm ,正反面都需要开槽的隔墙，两槽相距》50mm ；开槽深度大于1/3板厚或沿板宽横向开 槽宜用保护层加厚的墙板；隔墙板上的竖向管线宜设在竖板间拼缝位置。
竖向管线较 集中部位宜用C20砼现浇固定；管线敷设后应用1: 3水泥砂浆填实，表面略低于墙 板面2mm ，再用专用修补材补平，并沿槽长外贴耐碱玻璃纤维网格布或设置钢丝网增 强；墙板上开设风管等洞时，应约留10~20mm 宽的间隙，空隙应用专用修补材补平。
（注：此工序由后期专业施工队伍完成）。
墙面处理：建议总包单位及后期装修施工单位在板材拼缝处粘贴 100mm 宽耐碱 玻纤网格布；开管、线槽处粘贴不小于 200mm 宽耐碱玻纤网格布，且管、线槽每边 不小于100mm ；板墙转角处、与不同墙体连接处粘贴不小于 300mm 宽耐碱玻纤网格 布；轻质隔墙满铺耐碱玻纤网格布。
轻质隔墙节点做法附图:、隔墙板顶部与主体连接构造（06CG01图集B33页节点1、节点5）: 外墙板U 型卡法b 、隔墙板底部与主体连接构造（06CG01图集B34页节点4、节点5）:L = 2 5iT]niJlf4T2X内墙板单向管板法借幟*歸块犠谏■—貝（可在任一方闽固危＞板材U 型卡.瞬两応扳板st 处也一牛铜前观凝土童嗎楼板=2 & mm只隔墙板转角或T 型连接应用防锈的© 6过墙钢筋固定。
过墙钢筋位置宜距隔墙顶 和底各600~700。
锚入两块不同方向板材的总深度不得小于一块板厚再加150mm ,两稍钉间距宜为w 1500mm 。
L=25mm 射钉注：墙转角处和丁字墙处，采用①6、L=300~400mm 销钉加强，沿墙高共2根, 分别位于距上下各1/3处，以30度方向打入，但对墙体有较大水平位移要求的柔性 接缝不宜采用。
d 、板材竖向与框架柱、剪力墙竖向固定（06CG01图集B37页节点4、节点5）:板长〉4米的建筑板长w 4米的建筑c 、丁字墙、转角墙构造要求（06CG01图集B37页节点4、节点5）:门洞口施工采用横装施工法，既在门洞上口板材横装，在门洞两侧第一块竖板上 开一个深度》100mm ，高600mm 矩形槽，第一块横板即搭接于此槽内安装，自第一 块横板以上板材依次横装于第一块板之上（06CG01图集B32页节点索引）：窗洞口施工采用后切割施工法（参考 06CG01图集B28页节点索引）：B*H=1 300*1 1 00f 、板材墙体与墙、柱相连时的结合部位（06CG01图集附6页板缝做法表7、8）：.赢輻加固班妙自攻螺灯KM3O0m 韦二“:召•二::加甘I-J 、双板墙板缝处理:g 、相邻墙板板缝做法( h 、门口相邻转角墙部位:06CG01图集附6页板缝做法表2)六、质量检验措施:加强班组自检互检，质量员复验。
不达标准下道工序不可以接收。
做好隐蔽工程验收制度，做好验收记录，按规定时间提前将书面材料报甲方，请予复验确认，验收合格后，才能进行墙板的施工。
